粗糙度仪使用说明书粗糙度仪又称为便携式粗糙度仪、粗糙度表面测量仪、粗糙
度仪价格、粗糙度仪厂家、表面粗糙度测量仪、表面粗糙度测试
仪、粗糙度检测仪、机加工粗糙度测试仪、粗糙度测试仪厂家、
粗糙度测试仪价格、袖珍表面粗糙度仪,数字式粗糙度仪,便携式粗
糙度检测仪,表面粗糙度测定仪,数显粗糙度仪,手持式粗糙度检测
仪,金属表面粗糙度测量仪,粗糙度测试仪,便捷式粗糙度仪,数字式
表面粗糙度仪,数显粗糙度测试仪,便携式粗糙度测试仪,袖珍式表
面粗糙度仪价格,袖珍式表面粗糙度仪,便携式粗糙度测量仪,便携
式表面粗糙度仪,表面粗糙度检查仪,手持式粗糙度测量仪、手持
式粗糙度仪、便携式粗糙度仪、精密粗糙度测试仪、袖珍式粗糙
度测量仪、袖珍式粗糙度检测仪、表面粗糙度检验仪、手持粗糙
度测量仪、表面粗糙度检查仪、手持粗糙度仪、手持式粗糙度测
量仪、高精度粗糙度仪是适合于生产现场环境和移动测量需要的
一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据
选定的测量条件计算相应的参数，并在显示器上显示出全部测量
参数和轮廓图形。该仪器它操作简便，功能全面，测量快捷，精
度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全
面严格执行了国际标准。测量参数符合国际标准并兼容美国、德
国、日本、英国等国家的标准。适用于车间检定站、实验室、计
量室等环境的检测。 简 介
- 1 -一、概述
OU1300型表面粗糙度测量仪是适合于生产现场环境和移动
测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙
度，可根据选定的测量条件计算相应的参数，并在显示器上显示
出全部测量参数和轮廓图形。该仪器它操作简便，功能全面，测
量快捷，精度稳定，携带方便，能测量最新国际标准的主要参
数，本仪器全面严格执行了国际标准。测量参数符合国际标准并
兼容美国、德国、日本、英国等国家的标准。适用于车间检定
站、实验室、计量室等环境的检测。
1.1 主要特点
● 机电一体化设计，体积小，重量轻，使用方便；
表面粗糙度的检测程序 （一）
序号 测量方法 检验程序说明
1 目测检查 当工件表面粗糙度比规定的粗糙度明显的好或不好，不需用更精确
的方法检验。工件表面存在着明显影响表面功能的表面缺陷，选择目测法检验判定
2 比较检查 若用目测检查不能做出判定，可采用视觉或显微镜将被测表面与粗糙度比较样块比较判定
3 仪器检查 若用粗糙度比较样块比较法不能做出判定，应采用仪器测厨：
①对不均匀表面，在最有可能出现粗糙度参数极限值的部位上进行测量；
②对表面粗糙度均匀的表面，应在几个均布位置上分别测量，至少测量3次；
③当给定表面粗糙度参数上限或下限时，应在表面粗糙度参数可能出现最大值或最小值处测量；
④表面粗糙度参数注明是最大值的要求时，通常在表面可能出现最大值(如有一个可见的深槽)处，至少测量3次；
测量方向：
①图样或技术文件中规定测量方向时，按规定方向进行测量；
②当图样或技术文件中没有指定方向时，则应在能给出粗糙度参数最大值的方向测量，该方向垂直于被测表面的加工纹理方向；
③对无明显加工纹理的表面，测量方向可以是任意的，一般可选择几个方向进行测量，取其最大值为粗糙度参数的数值
检测表面粗糙度的常用方法
序号 检验方法 适用参数及
范围（μm） 说明
1 样块
比较法 直接目测：
Ra>2.5；
用放大镜：
Ra > 0.32～0.5； 以表面粗糙度比较样块工作面上的粗糙度为， 用视觉法或触觉法与被测表面进行比较，以判定被测表面是否符合规定；
用样块进行比较检验时，样块和被测表面的材质、加工方法应尽可能一致；
样块比较法简单易行，适合在生产现场使用
2 显微镜
比较法 Ra <0.32 将被测表面与表面粗糙度比较样块靠近在一起，用比较显微镜观察两者被放大的表面，以样块工作面上的粗糙度为，观察比较被测表面是否达到相应样块的表面粗糙度；从而判定被测表面粗糙度是否符合规定。此方法不能测出粗糙度参数值

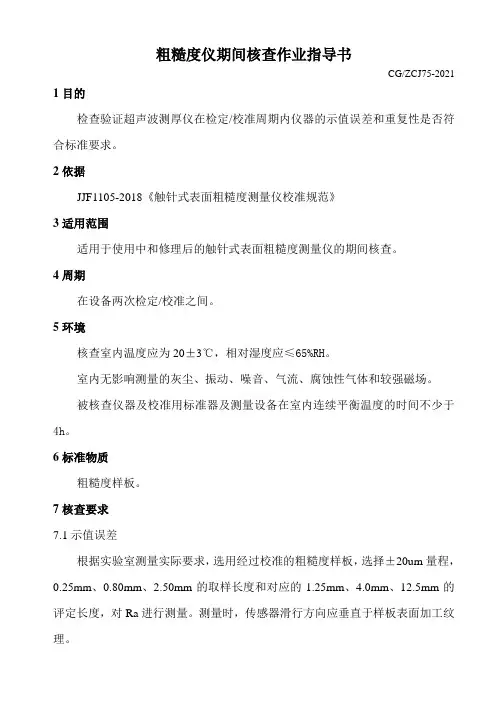

粗糙度仪期间核查作业指导书
CG/ZCJ75-2021
1目的
检查验证超声波测厚仪在检定/校准周期内仪器的示值误差和重复性是否符合标准要求。
2依据
JJF1105-2018《触针式表面粗糙度测量仪校准规范》
3适用范围
适用于使用中和修理后的触针式表面粗糙度测量仪的期间核查。
4周期
在设备两次检定/校准之间。
5环境
核查室内温度应为20±3℃，相对湿度应≤65%RH。
室内无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场。
被核查仪器及校准用标准器及测量设备在室内连续平衡温度的时间不少于4h。
6标准物质
粗糙度样板。
7核查要求
7.1示值误差
根据实验室测量实际要求，选用经过校准的粗糙度样板，选择±20um量程，0.25mm、0.80mm、2.50mm的取样长度和对应的1.25mm、4.0mm、12.5mm的评定长度，对Ra进行测量。测量时，传感器滑行方向应垂直于样板表面加工纹理。 在样板工作区域内的三个不同位置上各测量3次。取9次测量的平均值作为仪器对该样板的测量值,该值与样板标准值的差值为仪器的示值误差，见公式如下：
0RaRaRa
式中：
Ra——示值误差；
Ra——读数平均值；
0Ra——标准刻线样板标准值。
7.2示值重复性
选取仪器0.25mm取样长度，选择一块0.02um～0.1um的样板，在某一固定位置重复测量4次，在仪器上读取测得的仪器Ra，取最大值与最小值之差的二分之一对测量平均值的百分比为仪器示值重复性。
8核查结论
示值误差及重复性要求见下表：（该设备出厂最大允许误差为±10%）
示值误差 ±（5nm+0.1A）
示值重复性 3%
其中:A为刻线样板表面粗糙度参数Ra的值。
OU1300表面粗糙度仪沧州欧谱
- 1 -一、概述OU1300型表面粗糙度测量仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。测量参数符合国际标准并兼容美国、德国、日本、英国等国家的标准。适用于车间检定站、实验室、计量室等环境的检测。1.1 主要特点
● 机电一体化设计，体积小，重量轻，使用方便；● 采用 DSP 芯片进行控制和数据处理，速度快，功耗低；● 大量程，多参数 Ra,Rz,Rq,Rt。● 高端机器增加 Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr 等参数；● 128×64 OLED 点阵显示器，数字/图形显示；高亮无视角；● 显示信息丰富、直观、可显示全部参数及图形；● 兼容 ISO、DIN、ANSI、JIS 多个国家标准；● 内置锂离子充电电池及充电控制电路，容量高、无记忆效应；● 有剩余电量指示图标，提示用户及时充电；● 可显示充电过程指示，操作者可随时了解充电程度● 连续工作时间大于 20 小时● 超大容量数据存储，可存储 100 组原始数据及波形。● 实时时钟设置及显示，方便数据记录及存储。● 具有自动休眠、自动关机等节电功能● 可靠防电机走死电路及软件设计OU1300表面粗糙度仪沧州欧谱
- 2 -● 显示测量信息、菜单提示信息、错误信息及开关机等各种提示 说明信息；● 全金属壳体设计，坚固、小巧、便携、可靠性高。● 中/英文语言选择；● 可连接电脑和打印机；● 可打印全部参数或打印用户设定的任意参数。● 可选配曲面传感器、小孔传感器、测量平台、传感器护套、 接长杆等附件。
