电动推杆各型号特点及应用范围

DYTZ型整体直式电液推杆技术参数(选型表)：

型号 额定输出力

（10N） 额定速度

（mm/s） 电机型号 行程制造范围（mm） 速度制造范围

（mm/s） 推力 拉力 推速 拉速

DYTZ450-/110 450 310 110 140 Y802-4-0.75KW 50-800 10-110

DYTZ700-/110 700 510 110 140 Y90S-4-1.1KW 50-1500 10-110

DYTZ1000-/110 1000 750 110 140 Y90L-4-1.5KW 50-1500 10-110

DYTZ1750-/90 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90

DYTZ2500-/90 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90

DYTZ3000-/90 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90

DYTZ4000-/80 4000 2950 80 100 Y112M-4-4KW 50-2000 10-80

DYTZ5000-/60 5000 3300 60 90 Y112M1-4-4KW 50-2000 10-60

DYTZ6000-/60 6000 3800 60 90 Y132S-4-5.5KW 50-2500 5-60

DYTZ7000-/50 7000 4500 50 75 Y132S-4-5.5KW 50-2500 5-50

DYTZ8000-/50 8000 5000 50 80 Y132M-4-7.5KW 50-2500 5-50

DYTZ10000-/40 10000 6500 40 60 Y132M-4-7.5KW 50-2500 5-40

DYTZ5000-/35 5000 11000 35 45 Y132M-4-7.5KW 50-2500 5-35

电动推杆安装尺寸计算公式

电动推杆是一种常用于工业自动化设备中的推动装置，它通过电机驱动，可以实现线性推动和位置控制。在安装电动推杆时，需要准确计算安装尺寸，以确保其正常运行和安全使用。本文将介绍电动推杆安装尺寸的计算公式和相关注意事项。

一、电动推杆安装尺寸计算公式。

1. 推杆行程计算公式。

电动推杆的行程是指推杆能够线性推动的最大距离，通常用来确定推杆的工作范围。推杆行程的计算公式如下：

行程 = 推杆长度 安装长度 余量。

其中，推杆长度是指推杆的整体长度，安装长度是指推杆安装时的长度，余量是指推杆在最大行程时与机械结构的最小距离。根据实际情况确定推杆长度、安装长度和余量，即可计算出推杆的行程。

2. 推力计算公式。

电动推杆的推力是指推杆在工作时所能产生的力，通常用来确定推杆的工作负载。推力的计算公式如下：

推力 = 功率 / 速度。

其中，功率是指电动推杆的电机功率，速度是指推杆的线性推动速度。根据实际情况确定电机功率和线性推动速度，即可计算出推杆的推力。

3. 安装尺寸计算公式。

在安装电动推杆时，需要考虑推杆的安装位置和机械结构的尺寸，以确保推杆能够正常运行。安装尺寸的计算公式如下： 安装尺寸 = 推杆长度 + 余量。

其中，推杆长度是指推杆的整体长度，余量是指推杆在最大行程时与机械结构的最小距离。根据实际情况确定推杆长度和余量，即可计算出推杆的安装尺寸。

二、电动推杆安装尺寸的注意事项。

1. 确定推杆的安装位置。

在安装电动推杆时，需要根据实际工作需求确定推杆的安装位置，以确保推杆能够正常运行。通常情况下，推杆的安装位置应考虑到机械结构的尺寸和工作空间的限制，同时要保证推杆能够顺利进行线性推动。

2. 确定推杆的安装方向。

在安装电动推杆时，需要确定推杆的安装方向，以确保推杆能够与机械结构配合良好。通常情况下，推杆的安装方向应考虑到工作负载的方向和机械结构的布局，同时要保证推杆能够顺利进行线性推动。

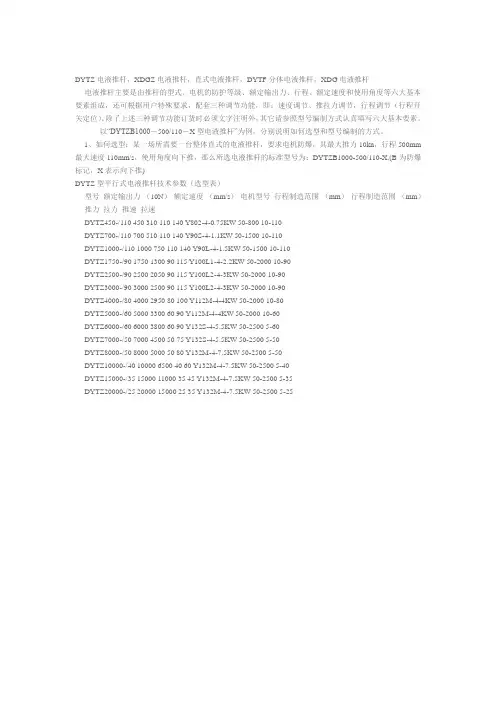

DYTZ电液推杆，XDGZ电液推杆，直式电液推杆，DYTF分体电液推杆，XDG电液推杆

电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户特殊要求，配套三种调节功能，即：速度调节、推拉力调节，行程调节（行程开关定位）。除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。

以“DYTZB1000－500/110－X型电液推杆”为例，分别说明如何选型和型号编制的方式。

1、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆，其最大推力10kn，行程500mm最大速度110mm/s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZB1000-500/110-X.(B为防爆标记，X表示向下推)

DYTZ型平行式电液推杆技术参数（选型表）

型号 额定输出力 （10N） 额定速度 （mm/s） 电机型号 行程制造范围 （mm） 行程制造范围 （mm）

推力 拉力 推速 拉速

DYTZ450-/110 450 310 110 140 Y802-4-0.75KW 50-800 10-110

DYTZ700-/110 700 510 110 140 Y90S-4-1.1KW 50-1500 10-110

DYTZ1000-/110 1000 750 110 140 Y90L-4-1.5KW 50-1500 10-110

DYTZ1750-/90 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90

DYTZ2500-/90 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90

DYTZ3000-/90 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90

电动推杆选型计算

电动推杆的选型计算涉及到多种因素，包括推杆的负载、功率、速度、行程、环境等。下面是一个一般的选择推杆的步骤：

1.计算负载：在选型前，需要明确推杆的承载能力。这取决于所需的最大负载，包括负载在推杆上的质量、惯性力等。

2.计算速度：推杆的速度应该与负载的移动速度相匹配。因此，需要计算所需的速度，并选择合适的推杆型号。

3.计算行程：根据系统的要求，计算所需的推杆行程。如果需要连续调节，也需要确定最小和最大行程。

4.计算功率：根据负载的大小和移动速度，计算所需的功率和机械效率。这将有助于选择适当的电机。

5.选择合适的推杆：基于以上计算，选择适当的推杆型号，包括大小、材料和配置。

6.考虑环境：最后，要考虑推杆将要操作的环境，例如温度、湿度、腐蚀等。选择适当的材料和密封，以确保推杆能够在不良环境中运行。

需要注意的是，电动推杆的选型计算是一个综合性的过程，需要根据具体的应用场景进行选择。以上只是一个一般性的步骤。
