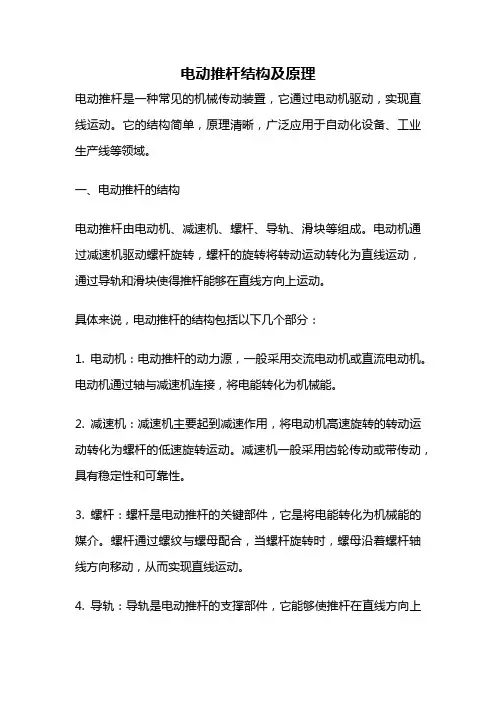

电动推杆简及其工作原理与内部结构透析

电动推杆结构及原理电动推杆是一种常见的机械传动装置，它通过电动机驱动，实现直线运动。

它的结构简单，原理清晰，广泛应用于自动化设备、工业生产线等领域。

一、电动推杆的结构电动推杆由电动机、减速机、螺杆、导轨、滑块等组成。

电动机通过减速机驱动螺杆旋转，螺杆的旋转将转动运动转化为直线运动，通过导轨和滑块使得推杆能够在直线方向上运动。

具体来说，电动推杆的结构包括以下几个部分：1. 电动机：电动推杆的动力源，一般采用交流电动机或直流电动机。

电动机通过轴与减速机连接，将电能转化为机械能。

2. 减速机：减速机主要起到减速作用，将电动机高速旋转的转动运动转化为螺杆的低速旋转运动。

减速机一般采用齿轮传动或带传动，具有稳定性和可靠性。

3. 螺杆：螺杆是电动推杆的关键部件，它是将电能转化为机械能的媒介。

螺杆通过螺纹与螺母配合，当螺杆旋转时，螺母沿着螺杆轴线方向移动，从而实现直线运动。

4. 导轨：导轨是电动推杆的支撑部件，它能够使推杆在直线方向上运动。

导轨一般由高硬度、高精度的金属材料制成，具有良好的刚性和耐磨性。

5. 滑块：滑块是电动推杆的运动部件，它与导轨配合，使推杆能够在直线方向上平稳运动。

滑块一般采用滚珠或滚子来减小摩擦阻力，提高运动的平稳性和精度。

二、电动推杆的工作原理电动推杆的工作原理是将电能转化为机械能，通过螺杆的转动实现直线运动。

当电动机启动时，电能被转化为机械能，通过减速机将高速旋转的电动机转动运动转化为螺杆的低速旋转运动。

螺杆通过螺纹与螺母配合，当螺杆旋转时，螺母沿着螺杆轴线方向移动，从而实现直线运动。

导轨和滑块起到了支撑和运动导向作用，使得推杆能够在直线方向上平稳运动。

滑块一般采用滚珠或滚子来减小摩擦阻力，提高运动的平稳性和精度。

电动推杆的速度和行程可以通过调节电动机的转速和减速机的传动比来实现。

通过控制电动机的正反转和转速，可以控制推杆的运动方向和速度。

同时，电动推杆还可以与传感器、控制器等配合使用，实现自动化控制。

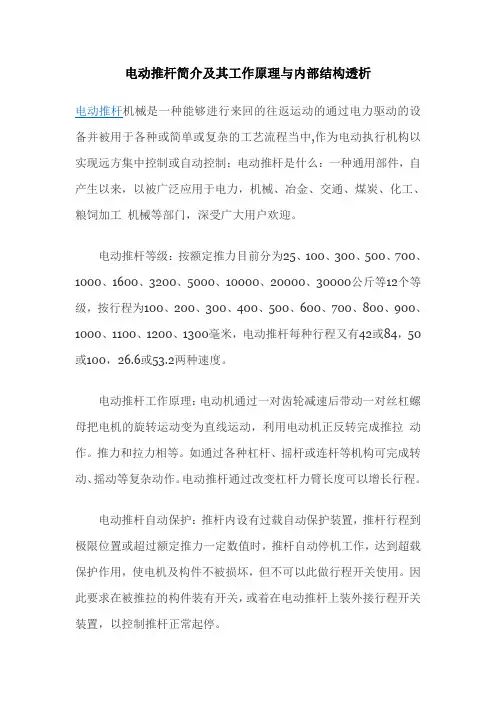

电动推杆简介及其工作原理与内部结构透析电动推杆机械是一种能够进行来回的往返运动的通过电力驱动的设备并被用于各种或简单或复杂的工艺流程当中,作为电动执行机构以实现远方集中控制或自动控制；电动推杆是什么：一种通用部件，自产生以来，以被广泛应用于电力，机械、冶金、交通、煤炭、化工、粮饲加工机械等部门，深受广大用户欢迎。

电动推杆等级：按额定推力目前分为25、100、300、500、700、1000、1600、3200、5000、10000、20000、30000公斤等12个等级，按行程为100、200、300、400、500、600、700、800、900、1000、1100、1200、1300毫米，电动推杆每种行程又有42或84，50或100，26.6或53.2两种速度。

电动推杆工作原理：电动机通过一对齿轮减速后带动一对丝杠螺母把电机的旋转运动变为直线运动，利用电动机正反转完成推拉动作。

推力和拉力相等。

如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。

电动推杆通过改变杠杆力臂长度可以增长行程。

电动推杆自动保护：推杆内设有过载自动保护装置，推杆行程到极限位置或超过额定推力一定数值时，推杆自动停机工作，达到超载保护作用，使电机及构件不被损坏，但不可以此做行程开关使用。

因此要求在被推拉的构件装有开关，或着在电动推杆上装外接行程开关装置，以控制推杆正常起停。

电动推杆内部结构：电动推杆由驱动电机、减速齿轮、丝杆、铜螺母、导管、推杆、滑座、弹簧、外壳及安全开关等零件所组成。

结构紧凑、动作灵活、安装方便。

在客户选择电动推杆机时能够方便检测我们会使用外接的开关半置包括使用的支撑架构当然还包括推杆的保护箱。

电动推杆是一种新型的电动执行机构，电动推杆主要由电机、推杆和控制装置等机构组成的一种新型直线执行机构，可以实现远距离控制、集中控制。

电动推杆在一定范围行程内作往返运动，一般电动推杆标准行程在，100，150，200，250，300，350，400mm，特殊行程也可根据不同应用条件要求设计定做。

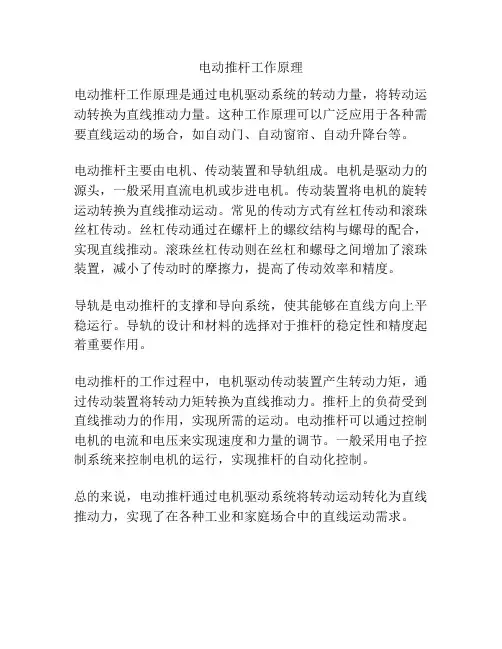

电动推杆工作原理
电动推杆工作原理是通过电机驱动系统的转动力量，将转动运动转换为直线推动力量。

这种工作原理可以广泛应用于各种需要直线运动的场合，如自动门、自动窗帘、自动升降台等。

电动推杆主要由电机、传动装置和导轨组成。

电机是驱动力的源头，一般采用直流电机或步进电机。

传动装置将电机的旋转运动转换为直线推动运动。

常见的传动方式有丝杠传动和滚珠丝杠传动。

丝杠传动通过在螺杆上的螺纹结构与螺母的配合，实现直线推动。

滚珠丝杠传动则在丝杠和螺母之间增加了滚珠装置，减小了传动时的摩擦力，提高了传动效率和精度。

导轨是电动推杆的支撑和导向系统，使其能够在直线方向上平稳运行。

导轨的设计和材料的选择对于推杆的稳定性和精度起着重要作用。

电动推杆的工作过程中，电机驱动传动装置产生转动力矩，通过传动装置将转动力矩转换为直线推动力。

推杆上的负荷受到直线推动力的作用，实现所需的运动。

电动推杆可以通过控制电机的电流和电压来实现速度和力量的调节。

一般采用电子控制系统来控制电机的运行，实现推杆的自动化控制。

总的来说，电动推杆通过电机驱动系统将转动运动转化为直线推动力，实现了在各种工业和家庭场合中的直线运动需求。

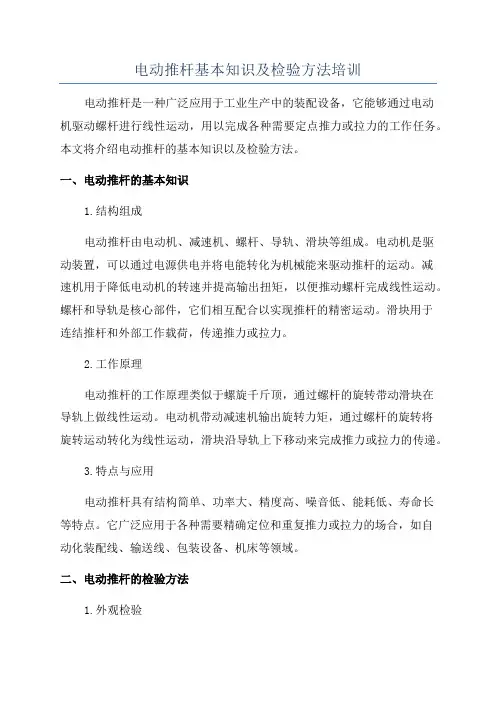

电动推杆基本知识及检验方法培训电动推杆是一种广泛应用于工业生产中的装配设备，它能够通过电动机驱动螺杆进行线性运动，用以完成各种需要定点推力或拉力的工作任务。

本文将介绍电动推杆的基本知识以及检验方法。

一、电动推杆的基本知识1.结构组成电动推杆由电动机、减速机、螺杆、导轨、滑块等组成。

电动机是驱动装置，可以通过电源供电并将电能转化为机械能来驱动推杆的运动。

减速机用于降低电动机的转速并提高输出扭矩，以便推动螺杆完成线性运动。

螺杆和导轨是核心部件，它们相互配合以实现推杆的精密运动。

滑块用于连结推杆和外部工作载荷，传递推力或拉力。

2.工作原理电动推杆的工作原理类似于螺旋千斤顶，通过螺杆的旋转带动滑块在导轨上做线性运动。

电动机带动减速机输出旋转力矩，通过螺杆的旋转将旋转运动转化为线性运动，滑块沿导轨上下移动来完成推力或拉力的传递。

3.特点与应用电动推杆具有结构简单、功率大、精度高、噪音低、能耗低、寿命长等特点。

它广泛应用于各种需要精确定位和重复推力或拉力的场合，如自动化装配线、输送线、包装设备、机床等领域。

二、电动推杆的检验方法1.外观检验外观检验主要包括检查电动推杆的表面是否平整、无划痕或变形，各连接件是否紧固，外观是否整洁等。

2.电气性能检验电气性能检验主要包括检测电动推杆的输入功率、电流、电压等参数是否符合设计要求；检测电机的绝缘电阻是否正常；检测电机的运转是否平稳、无噪音、无异常振动等。

3.功能性能检验功能性能检验主要包括推杆的推力或拉力是否符合设计要求；推杆的速度和运动精度是否满足要求，如是否有明显的误差或抖动；滑块是否正常运动，是否在导轨上无卡滞现象等。

4.寿命测试寿命测试是检验电动推杆寿命是否达到设计要求的关键测试。

可以通过根据设定的推力或拉力进行连续工作，记录工作时间以及电动推杆的运行状态，直到达到设计要求的寿命为止。

5.温度测试温度测试是检验电动推杆是否具有良好散热性能的重要测试。

可以通过在运行过程中测量电动推杆各部位的温度变化情况，并与设计要求进行对比。

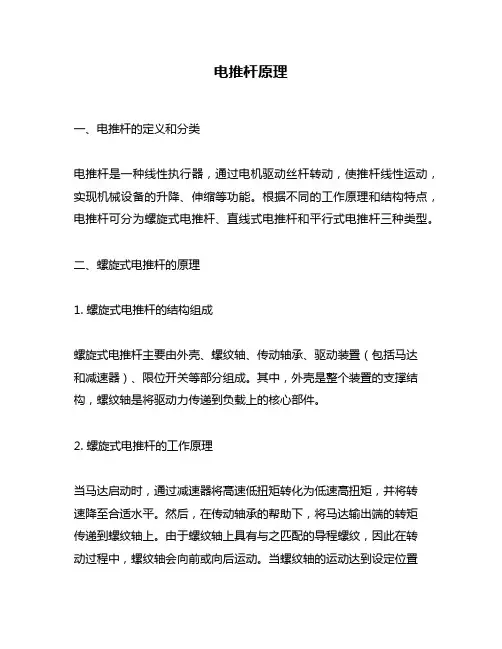

电推杆原理一、电推杆的定义和分类电推杆是一种线性执行器，通过电机驱动丝杆转动，使推杆线性运动，实现机械设备的升降、伸缩等功能。

根据不同的工作原理和结构特点，电推杆可分为螺旋式电推杆、直线式电推杆和平行式电推杆三种类型。

二、螺旋式电推杆的原理1. 螺旋式电推杆的结构组成螺旋式电推杆主要由外壳、螺纹轴、传动轴承、驱动装置（包括马达和减速器）、限位开关等部分组成。

其中，外壳是整个装置的支撑结构，螺纹轴是将驱动力传递到负载上的核心部件。

2. 螺旋式电推杆的工作原理当马达启动时，通过减速器将高速低扭矩转化为低速高扭矩，并将转速降至合适水平。

然后，在传动轴承的帮助下，将马达输出端的转矩传递到螺纹轴上。

由于螺纹轴上具有与之匹配的导程螺纹，因此在转动过程中，螺纹轴会向前或向后运动。

当螺纹轴的运动达到设定位置时，限位开关将停止马达的工作，从而实现对负载的控制。

三、直线式电推杆的原理1. 直线式电推杆的结构组成直线式电推杆主要由外壳、丝杠、传动轴承、驱动装置（包括马达和减速器）、限位开关等部分组成。

其中，丝杠是将驱动力传递到负载上的核心部件。

2. 直线式电推杆的工作原理当马达启动时，通过减速器将高速低扭矩转化为低速高扭矩，并将转速降至合适水平。

然后，在传动轴承的帮助下，将马达输出端的转矩传递到丝杠上。

由于丝杠上具有与之匹配的螺纹母线和滚珠或滑块导轨，因此在转动过程中，丝杠会向前或向后运动。

当丝杠的运动达到设定位置时，限位开关将停止马达的工作，从而实现对负载的控制。

四、平行式电推杆的原理1. 平行式电推杆的结构组成平行式电推杆主要由外壳、丝杠、传动轴承、驱动装置（包括马达和减速器）、限位开关等部分组成。

其中，丝杠是将驱动力传递到负载上的核心部件。

2. 平行式电推杆的工作原理当马达启动时，通过减速器将高速低扭矩转化为低速高扭矩，并将转速降至合适水平。

然后，在传动轴承的帮助下，将马达输出端的转矩传递到丝杠上。

由于丝杠上具有与之匹配的螺纹母线和滚珠或滑块导轨，因此在转动过程中，丝杠会向前或向后运动。

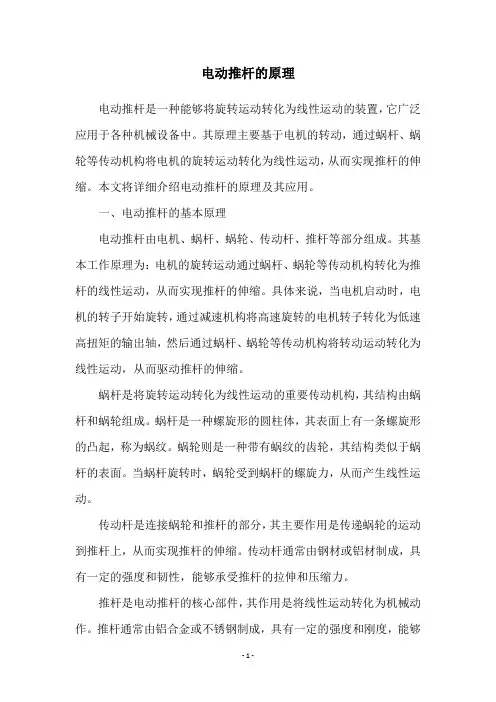

电动推杆的原理电动推杆是一种能够将旋转运动转化为线性运动的装置，它广泛应用于各种机械设备中。

其原理主要基于电机的转动，通过蜗杆、蜗轮等传动机构将电机的旋转运动转化为线性运动，从而实现推杆的伸缩。

本文将详细介绍电动推杆的原理及其应用。

一、电动推杆的基本原理电动推杆由电机、蜗杆、蜗轮、传动杆、推杆等部分组成。

其基本工作原理为：电机的旋转运动通过蜗杆、蜗轮等传动机构转化为推杆的线性运动，从而实现推杆的伸缩。

具体来说，当电机启动时，电机的转子开始旋转，通过减速机构将高速旋转的电机转子转化为低速高扭矩的输出轴，然后通过蜗杆、蜗轮等传动机构将转动运动转化为线性运动，从而驱动推杆的伸缩。

蜗杆是将旋转运动转化为线性运动的重要传动机构，其结构由蜗杆和蜗轮组成。

蜗杆是一种螺旋形的圆柱体，其表面上有一条螺旋形的凸起，称为蜗纹。

蜗轮则是一种带有蜗纹的齿轮，其结构类似于蜗杆的表面。

当蜗杆旋转时，蜗轮受到蜗杆的螺旋力，从而产生线性运动。

传动杆是连接蜗轮和推杆的部分，其主要作用是传递蜗轮的运动到推杆上，从而实现推杆的伸缩。

传动杆通常由钢材或铝材制成，具有一定的强度和韧性，能够承受推杆的拉伸和压缩力。

推杆是电动推杆的核心部件，其作用是将线性运动转化为机械动作。

推杆通常由铝合金或不锈钢制成，具有一定的强度和刚度，能够承受机械力的作用。

推杆的长度和行程可以根据具体应用进行调整。

二、电动推杆的应用领域电动推杆广泛应用于各种机械设备中，主要用于实现线性运动和机械动作。

其应用领域包括以下几个方面：1. 工业自动化：电动推杆可以用于各种自动化设备中，例如自动化装配线、自动化包装线、自动化加工设备等。

其作用是实现机械手臂、夹具、升降平台等的线性运动和机械动作，从而提高生产效率和质量。

2. 医疗设备：电动推杆可以用于各种医疗设备中，例如手术床、电动轮椅、护理床等。

其作用是实现床体的升降、翻转、调节等功能，从而提高病人的舒适度和医疗效果。

3. 电动家具：电动推杆可以用于各种家具中，例如电动床、电动沙发、电动桌子等。

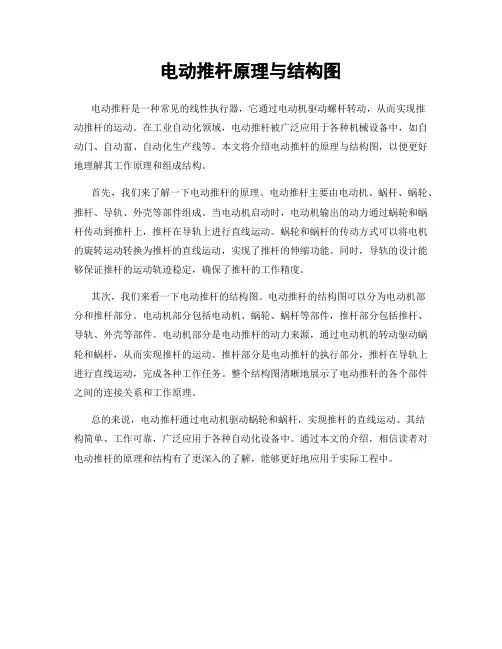

电动推杆原理与结构图
电动推杆是一种常见的线性执行器，它通过电动机驱动螺杆转动，从而实现推
动推杆的运动。

在工业自动化领域，电动推杆被广泛应用于各种机械设备中，如自动门、自动窗、自动化生产线等。

本文将介绍电动推杆的原理与结构图，以便更好地理解其工作原理和组成结构。

首先，我们来了解一下电动推杆的原理。

电动推杆主要由电动机、蜗杆、蜗轮、推杆、导轨、外壳等部件组成。

当电动机启动时，电动机输出的动力通过蜗轮和蜗杆传动到推杆上，推杆在导轨上进行直线运动。

蜗轮和蜗杆的传动方式可以将电机的旋转运动转换为推杆的直线运动，实现了推杆的伸缩功能。

同时，导轨的设计能够保证推杆的运动轨迹稳定，确保了推杆的工作精度。

其次，我们来看一下电动推杆的结构图。

电动推杆的结构图可以分为电动机部
分和推杆部分。

电动机部分包括电动机、蜗轮、蜗杆等部件，推杆部分包括推杆、导轨、外壳等部件。

电动机部分是电动推杆的动力来源，通过电动机的转动驱动蜗轮和蜗杆，从而实现推杆的运动。

推杆部分是电动推杆的执行部分，推杆在导轨上进行直线运动，完成各种工作任务。

整个结构图清晰地展示了电动推杆的各个部件之间的连接关系和工作原理。

总的来说，电动推杆通过电动机驱动蜗轮和蜗杆，实现推杆的直线运动。

其结
构简单、工作可靠，广泛应用于各种自动化设备中。

通过本文的介绍，相信读者对电动推杆的原理和结构有了更深入的了解，能够更好地应用于实际工程中。

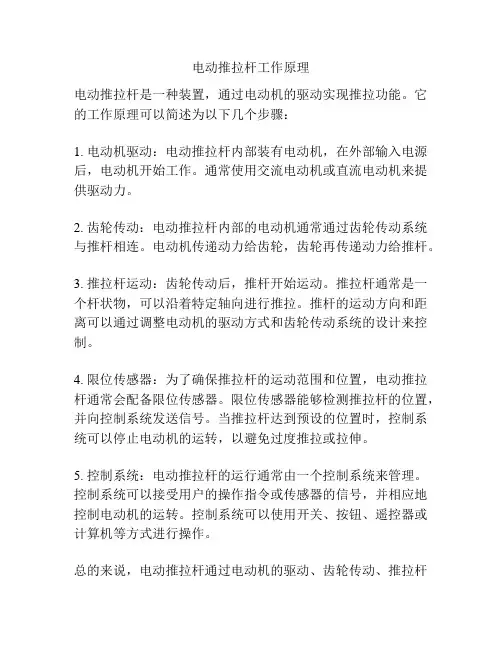

电动推拉杆工作原理
电动推拉杆是一种装置，通过电动机的驱动实现推拉功能。

它的工作原理可以简述为以下几个步骤：
1. 电动机驱动：电动推拉杆内部装有电动机，在外部输入电源后，电动机开始工作。

通常使用交流电动机或直流电动机来提供驱动力。

2. 齿轮传动：电动推拉杆内部的电动机通常通过齿轮传动系统与推杆相连。

电动机传递动力给齿轮，齿轮再传递动力给推杆。

3. 推拉杆运动：齿轮传动后，推杆开始运动。

推拉杆通常是一个杆状物，可以沿着特定轴向进行推拉。

推杆的运动方向和距离可以通过调整电动机的驱动方式和齿轮传动系统的设计来控制。

4. 限位传感器：为了确保推拉杆的运动范围和位置，电动推拉杆通常会配备限位传感器。

限位传感器能够检测推拉杆的位置，并向控制系统发送信号。

当推拉杆达到预设的位置时，控制系统可以停止电动机的运转，以避免过度推拉或拉伸。

5. 控制系统：电动推拉杆的运行通常由一个控制系统来管理。

控制系统可以接受用户的操作指令或传感器的信号，并相应地控制电动机的运转。

控制系统可以使用开关、按钮、遥控器或计算机等方式进行操作。

总的来说，电动推拉杆通过电动机的驱动、齿轮传动、推拉杆
的运动和限位传感器的反馈来实现推拉功能。

这种装置可以在许多应用领域中使用，例如自动门、医疗设备、工业机械等。

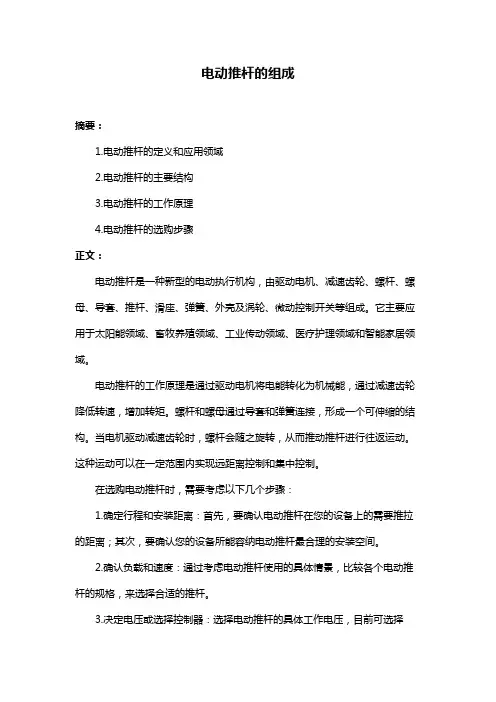

电动推杆的组成
摘要：
1.电动推杆的定义和应用领域
2.电动推杆的主要结构
3.电动推杆的工作原理
4.电动推杆的选购步骤
正文：
电动推杆是一种新型的电动执行机构，由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。

它主要应用于太阳能领域、畜牧养殖领域、工业传动领域、医疗护理领域和智能家居领域。

电动推杆的工作原理是通过驱动电机将电能转化为机械能，通过减速齿轮降低转速，增加转矩。

螺杆和螺母通过导套和弹簧连接，形成一个可伸缩的结构。

当电机驱动减速齿轮时，螺杆会随之旋转，从而推动推杆进行往返运动。

这种运动可以在一定范围内实现远距离控制和集中控制。

在选购电动推杆时，需要考虑以下几个步骤：
1.确定行程和安装距离：首先，要确认电动推杆在您的设备上的需要推拉的距离；其次，要确认您的设备所能容纳电动推杆最合理的安装空间。

2.确认负载和速度：通过考虑电动推杆使用的具体情景，比较各个电动推杆的规格，来选择合适的推杆。

3.决定电压或选择控制器：选择电动推杆的具体工作电压，目前可选择
12、24、36、48V。

如果没有控制器，可以选择配套的电源适配器和控制器来控制电动推杆工作。

4.明确使用环境和使用频率：确认使用率，应不大于20%（不间断工作两分钟，需停留18 分钟），若太大，则会降低使用期限；并检查推杆在工作时是否有扭力。

总之，电动推杆作为一种新型的电动执行机构，具有结构简单、操作方便、控制灵活等优点，广泛应用于各个领域。

DG系列电动推杆描述电动推杆（LINEAR ACTUATOR），又称推杆电机、电动缸、线性致动器，早在上世纪80年代初期，我国的工业生产就引进了国外的类似产品，当时主要应用在钢铁企业和发电厂企业。

随着工业制造技术的发展，工业产品不断的更新和适应着环境要求的广泛，机械设备的性能机构设计也越来越先进。

DG系列电动推杆具备节能、灵活方便、设计新颖、产品精致、体积小、精度高、完全同步、自锁性能好、可靠性高、动作灵敏、运行平稳、推拉力相同、环境适应性好、电机直接驱动，不需要管道的气源和油路的特点。

现已大量用于生产线、汽车、军工、舞台、纺织、污水处理、家居等各类行业设备设施上。

广泛应用与煤炭、船舶、环保、航天、航空、国防、电力、机械、冶金、交通、矿山、石油、化工、起重、运输、建筑、新能源等行业。

一.DG系列电动推杆原理与构成1.电动推杆的工作原理：电机通过减速后带动丝杠副（丝杠副由丝杠和螺母组成—），电机的旋转运动通过丝杠副变成直线运动，利用电机正反转完成推杆的往返动作。

通过改变电机及丝杠副的参数，可以改变推杆的运行参数。

因此，电动推杆主要有三个参数：推拉力（N）；行程（mm）；运行速度（mm/s）。

2.电动推杆的基本组成：驱动电机、减速器、丝杠副、导筒、推杆、轴承座、外壳、行程测量开关及电器控制部分。

3.电动推杆的结构形式：电机与推杆垂直、电机与推杆平行、电机与推杆同轴。

4.电动推杆的性能参数指标1).推力范围：50N ～ 500KN2).行程范围：20mm ～ 5000mm3).运行速度范围：0.1mm/s ～ 1000mm/s5.电机驱动：直流电机、交流电机、步进电机、伺服电机、气动马达、液压马达。

6.丝杠副形式：梯形丝杠副、滚珠丝杠副、行星滚柱丝杠副。

二.电动推杆的控制1.行程测量：电动推杆的结构机械，设计可以通过各类传感器进行行程的测量，获取行程信号后达到电动推杆行程的监控目的——触点开关、感应开关、编码器、电位计。

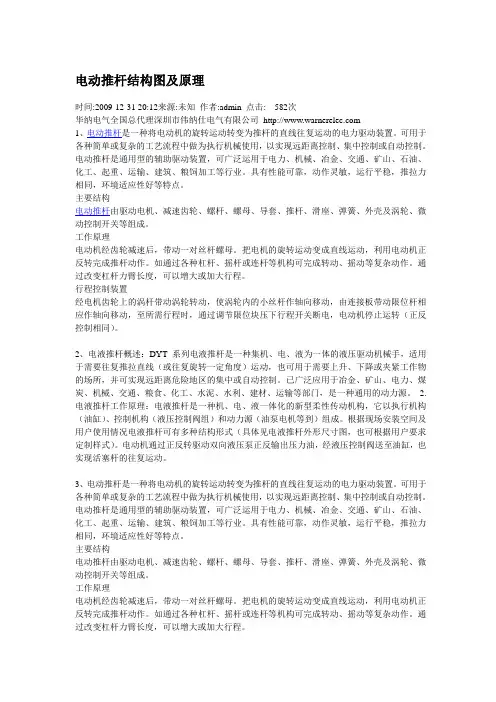

电动推杆结构图及原理时间:2009-12-31 20:12来源:未知作者:admin 点击: 582次华纳电气全国总代理深圳市伟纳仕电气有限公司1、电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。

可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制。

电动推杆是通用型的辅助驱动装置，可广泛运用于电力、机械、冶金、交通、矿山、石油、化工、起重、运输、建筑、粮饲加工等行业。

具有性能可靠，动作灵敏，运行平稳，推拉力相同，环境适应性好等特点。

主要结构电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。

工作原理电动机经齿轮减速后，带动一对丝杆螺母。

把电机的旋转运动变成直线运动，利用电动机正反转完成推杆动作。

如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。

通过改变杠杆力臂长度，可以增大或加大行程。

行程控制装置经电机齿轮上的涡杆带动涡轮转动，使涡轮内的小丝杆作轴向移动，由连接板带动限位杆相应作轴向移动，至所需行程时，通过调节限位块压下行程开关断电，电动机停止运转（正反控制相同）。

2、电液推杆概述：DYT系列电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。

已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。

2.电液推杆工作原理：电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。

根据现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。

电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。

DT系列电动推杆
一、电动推杆概述：
DT系列电动推杆是一种将电能转换成往复运动机械
能的通用机械手，适用于各种复杂或简单的工艺流程，具
有结构紧凑，安装方便，使用可靠，维修简单，节约能源等优点。

与液压气动系统相比，不但省掉了繁杂的系统和减轻了重量，而且不受
气候及环境的限制，可实现远距离集中或自动控制，广泛应用于冶金、矿山、电
力、煤炭、交通、粮食、化工、建材等部门。

二、电动推杆结构与性能： 1、结构：
电动推杆由电动机、减速齿轮、丝杆、铜螺母、导向套、活塞杆、轴承座、轴承座、弹簧、缸筒座、联接叉及光电接近开关装置（用户选购）等部件所组成。

2、工作原理：
电动机通过一级或二级齿轮减速后，带动丝杠螺母付，把电动机的旋转运动变为直线运动，利
用电动机正反转实现推杆往复动作。

输出推拉力相等。

通过各种杠杆力臂长度，
可以增长行程。

3、过载自动保护功能：
电动推杆内过载自动保护装置，当推杆行程到极限位置或负载超过额定推力一定数值时，推杆
将自动切断电源，起到保护作用，使电动机及其它构件不致损坏，但不得以此作
为正常运行时的限
位开关使用。

因此要求在本机上另行配置外行程限位开关装置，本厂可为用户配
置光电接近开关装
置，以控制推杆正常起停。

电动推杆工作原理电动推杆是一种常见的线性执行器，广泛应用于各种机械设备中，比如工业自动化设备、医疗器械、家具、汽车等领域。

它通过电动马达驱动，能够实现直线运动，具有结构简单、运动平稳、精度高等特点。

那么，电动推杆的工作原理是怎样的呢？接下来，我们就来详细介绍一下。

首先，电动推杆的核心部件是电动马达。

电动马达是将电能转化为机械能的装置，它包括定子和转子两部分。

当电动推杆接通电源后，电动马达开始工作，电流通过定子产生磁场，使得转子受到电磁力的作用而转动。

转子的转动通过一系列的机械传动装置，最终驱动推杆进行直线运动。

其次，电动推杆的运动机构通常由丝杆和导轨组成。

丝杆是一种具有螺纹的杆状零件，它与电动马达的转子相连，当转子旋转时，丝杆就会沿着自身的轴线进行线性运动。

而导轨则是用来引导推杆的运动方向，保证推杆的运动轨迹稳定、精准。

通过丝杆和导轨的配合，电动推杆能够实现高精度、高稳定性的直线运动。

另外，电动推杆还配备了一些传感器和控制器，用来监测推杆的位置和速度，并对其进行实时调节。

比如，位置传感器可以实时监测推杆的位置，控制器可以根据设定的位置要求，调节电动马达的工作状态，使得推杆能够准确停在目标位置。

速度传感器则可以监测推杆的运动速度，控制器可以根据设定的速度要求，调节电动马达的转速，使得推杆能够以恰当的速度进行运动。

总的来说，电动推杆的工作原理是通过电动马达驱动丝杆和导轨进行直线运动，同时配备传感器和控制器进行实时监测和调节，从而实现高精度、高稳定性的直线运动。

它在各种机械设备中都有着重要的应用，为这些设备的自动化、智能化提供了重要支持。

希望本文能够帮助大家更好地了解电动推杆的工作原理，为相关领域的工程师和技术人员提供参考和指导。

电动推杆样本范文电动推杆是一种传动装置，适用于需要线性运动的场合。

它以电动机为动力源，通过传动装置将电动机的旋转运动转换为直线运动，并利用推杆将力传递给被推动物体。

电动推杆广泛应用于自动化设备、机械制造、医疗器械等领域。

下面将介绍电动推杆的结构、工作原理以及应用领域。

电动推杆的结构主要包括电动机、传动装置、推杆和控制系统。

传动装置是将电动机的旋转运动转换为直线运动的核心部件。

通常采用的传动装置有齿轮传动、蜗杆传动和丝杆传动等。

其中，丝杆传动是应用较为广泛的一种传动方式，它通过丝杆和螺母的配合运动，实现电动机旋转运动到推杆的线性运动。

推杆是电动推杆的输出部件，它承载着推动被推动物体的力。

推杆通常由高强度的材料制成，如铝合金或不锈钢。

推杆的长度和直径可以根据具体应用需求进行定制。

控制系统是电动推杆的操作控制部分，它通常由电控箱和控制装置组成。

电控箱集成了电源、控制电路和保护装置，通过控制装置可以实现电动推杆的启动、停止、速度调节等功能。

目前，许多电动推杆还支持远程控制和自动化控制，通过与计算机或PLC等设备的联动，可实现更精确、高效的控制。

电动推杆的工作原理是利用电动机转动产生的动力，通过传动装置将旋转运动转换为直线运动。

通常情况下，电动推杆实现的是单方向的推动，即只能进行正向或逆向的线性运动。

推杆的线性位移和运行速度可以通过控制系统来调节，以满足不同的工作需求。

电动推杆在众多领域中得到了广泛的应用。

在自动化设备方面，电动推杆可用于自动门、自动窗帘、自动工件夹持等场合，实现设备的自动化控制。

在机械制造领域，电动推杆可应用于注塑机、压力机等设备中，实现机械运动的精确控制。

在医疗器械方面，电动推杆可用于医院床、手术台等设备，提供精确的调节和控制功能。

总之，电动推杆作为一种高效的传动装置，可以实现电动机的旋转运动到直线运动的转换，并将力传递给被推动物体。

它具有结构简单、操作方便、控制精确等优点，在自动化设备、机械制造、医疗器械等领域中得到了广泛的应用。

电动推杆又名直线驱动器，是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置，电动机经齿轮或蜗轮蜗杆减速后，带动一对丝杆螺母。

把电机的旋转运动变成直线运动，利用电动机正反转完成推杆动作。

如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。

通过改变杠杆力臂长度，可以增大或减小行程。

行程控制装置可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制。

电动推杆的特点设计新颖精致、体积小、精度高、完全同步、自锁性能好、卫生，电机直接驱动，不需要管道的气源、油路，现已大量用于生产线、汽车、透气窗开启、军工、舞台、纺织、污水处理等各个行业设备上。

下面我们以Thomson直线电动推杆Electrak® HD 为例进行结构解析：Electrak 模块化控制系统(EMCS)Electrak 监控组件（标准）行程末端指示输出选项模拟位置输出选项数字位置输出选项低电平信号电动机开关选项J1939 CAN 总线控制器选项内置行程末端限位开关外部限位开关安装槽模块化线缆标准的防旋转功能静态负载制动抱坚固耐用的镀锌外壳丰富多样的适配器融合了手动操作高效滚珠丝杠总成不锈钢伸缩硬涂层氧化铝护套管电动推杆一般采用普通梯形丝杆或者滚珠丝杆，比起其他的传动设备来说，安装空间更小。

因为它的内部结构十分紧凑，同时用一体化成型的外观外加驱动装置，这种设计还可以使推杆在使用中承受更大的载荷量。

其次电推杆可以加装控制电路，可以对其进行远程控制，还可以使用编程来对其进行控制，所以说它使用起来也是非常的简单方便。

还有就是它的传动效率高，相比于传统的传动方式，效率起码提高30%，这是一个很客观的变化，提高了工作效率，节省了工作时间。

另外就是它的升降速度更快，并且更加稳定，精度更高，在机械设备中实用性非常高，并且使用寿命长。

美国Thomson电动推杆是业内标杆，thomson品牌被公认为全球机械运动技术的业界领袖,Thomson电动推杆可为客户提供不同应用提供最佳方案，有标准与定制的行程长度，长的行程可达915mm，这些直线执行器系列可以提供高达6670N的满负载力。

直流电动推杆工作原理直流电动推杆是一种电动执行机构，主要由直流电机、减速器、螺杆、导轨等部件组成。

其工作原理是通过电机的转动将转动动能转化为直线运动，从而实现推杆的移动。

下面将对其详细工作原理进行介绍。

一、电机部分直流电机是直流电动推杆的核心部件，它通常采用永磁直流电机，其转子上有强磁铁，转子内部有线圈，当电流通过线圈时，会在转子上产生电磁力，使转子开始旋转。

电机转速越快，输出转矩越大，能够驱动推杆进行更大的力量。

二、减速器部分由于电机转速较快，推杆需要相对较慢的速度进行推动，所以需要一个减速器来实现减速。

减速器通常由齿轮、连杆等部件组成，可以将电机高速旋转的动能转化为推杆所需要的较慢的线性运动。

三、螺杆部分螺杆是直流电动推杆中的重要组成部分，它的作用是将电机转动的转线运动转化为推力。

当电机转动时，螺杆将线性运动转换为旋转运动，并将其传递给箱体上的螺母，从而实现推杆的运动。

四、导轨部分导轨主要用来保持推杆的方向，它通常由两个部分组成：垂直于推杆方向的水平导轨和平行于推杆方向的垂直导轨。

水平导轨防止推杆在横向方向上发生偏移，而垂直导轨则保持推杆在垂直方向上的运动稳定。

五、工作原理当电机启动时，它会转动减速器中的齿轮和连杆，同时驱动螺杆旋转，从而实现推杆的线性运动。

推杆会通过导轨运动，将物体推动到所需的位置。

六、应用领域直流电动推杆广泛应用于自动化装配线、冶金机械、预应力锚具、阀门调节、门窗自动化等领域。

它具有结构简单、工作可靠、性能稳定等优点，并且可根据实际需要进行自由控制。

七、总结直流电动推杆在工业生产中的应用已经非常广泛，而且随着自动化技术的发展，其应用范围还会不断扩大。

它可以实现精确的位置控制，同时也能够承受较大的推力和拉力，具有很高的可靠性和稳定性。

在预应力锚具中，直流电动推杆的应用非常重要。

预应力锚具是一种常用于桥梁、隧道、大型建筑物等重要工程中的构件，具有加固钢筋的作用。

传统的预应力锚杆需要手动拧紧，无法达到精确控制的目的，而且成本也比较高。

电动推杆结构图及原理时间:2009-12-31 20:12来源:未知作者:admin 点击: 582次华纳电气全国总代理深圳市伟纳仕电气有限公司1、电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。

可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制。

电动推杆是通用型的辅助驱动装置，可广泛运用于电力、机械、冶金、交通、矿山、石油、化工、起重、运输、建筑、粮饲加工等行业。

具有性能可靠，动作灵敏，运行平稳，推拉力相同，环境适应性好等特点。

主要结构电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。

工作原理电动机经齿轮减速后，带动一对丝杆螺母。

把电机的旋转运动变成直线运动，利用电动机正反转完成推杆动作。

如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。

通过改变杠杆力臂长度，可以增大或加大行程。

行程控制装置经电机齿轮上的涡杆带动涡轮转动，使涡轮内的小丝杆作轴向移动，由连接板带动限位杆相应作轴向移动，至所需行程时，通过调节限位块压下行程开关断电，电动机停止运转（正反控制相同）。

2、电液推杆概述：DYT系列电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。

已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。

2.电液推杆工作原理：电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。

根据现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。

电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。

产品概述电动、电液系列推杆适用于往复推、拉直线（或往复旋转一定角度）运动，可用于上升，下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。

现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、建筑、运输、交通、港口、军事装备、核电站、环保污水处理设备（滗水器的动力）等行业，是不可缺少的通用动力源。

结构与性能1、结构：电动推杆由驱动电机、联轴器（DTX型）、蜗轮、蜗杆（DTW、TDTW 型）、减速齿轮（DT、TDT、DTZ型）、螺杆、铜螺母、导套、推杆、滑座、外壳、内调行程开关等零件所组成，结构紧凑、动作灵活、平稳、性能可靠、安装方便。

2、工作原理：电动机通过变速机构减速后，带动一对螺杆、螺母，把电机的旋转运动变为直线运动，利用电机反、正转完成推、拉动作，推力与拉力相等。

如通过各种杠杆摇臂或连杆等机构，可完成转动、摇动等复杂运动，通过改变杠杆力臂长度，可增力或加大行程。

3、过载自动保护装置：推杆内设有过载保护装置，当推杆行程达到极限位置或超过额定推力一定数值时，推杆自动停机，达到过载保护作用，使电机及构件不至损坏；DTW、DTX、TDT、TDTW同时设有内调行程装置推杆行程。

行程可根据用户需要调整，其装置体积小，灵敏度高、调整方便，与推杆合成一体，使得推杆外观更加简明、美观。

选用须知首先针对工作对象的安装位置，确定机型，然后进行受力分析，确定所选用的推力（kg.f）、行程（mm）、速度（mm/s），然后以规格系列表选出合适的推杆。

如有特殊要求，本公司可专门为您设计制造您所需的非系列产品。

电动推杆的外接行程装置，电控箱和支撑架由用户自备，如需要，我公司可代为配置，但应在订货合同中写明。

DT型外形图。

电动推杆原理讲解
电动推杆是一种线性运动执行器，它通过电机驱动螺杆，使推杆在导轨上做直线运动。

它通常由电动机、减速器、螺杆和导轨等部件组成。

具体来说，电动推杆的原理如下：
1.电动机转动：电动推杆的电机通常是交流电机或直流电机，通
过电源将电能转换为机械能，驱动电动推杆工作。

2.减速器传动：电动机带动减速器转动，通过减速器将高速低扭
的电机输出转化为低速大扭力的输出轴。

3.螺杆旋转：推杆的一个端部与螺杆相连，当螺杆旋转时，推杆
也会沿着螺杆轴线方向做直线运动。

4.导轨引导：推杆通过导轨运动时，需要有导轨进行引导，以确
保推杆的运动轨迹准确和平稳。

5.控制系统调节：为了实现对电动推杆的控制，一般需要配备控
制系统。

控制系统可以通过控制电机的旋转速度和方向，来控
制推杆的运动速度和方向，以满足不同的工作要求。

总之，电动推杆是一种基于螺杆和导轨原理的线性运动执行器，可以通过电机驱动实现直线运动，并广泛应用于各种机械和自动化设备中。

电动推杆原理
电动推杆是一种电动执行器，通常用于工业自动化控制系统中的线性运动控制。

其工作原理是将电能转换为机械能，从而推动推杆的运动。

电动推杆的主要组成部分包括电机、减速器、滑块、螺杆等。

其中电机是驱动装置，可以是交流电机、直流电机或步进电机等，通过电源将电能转换为机械能；减速器则是将电机输出的高速低扭矩的旋转运动转换为低速高扭矩的旋转运动，从而提供足够的推力；滑块则是推杆的运动部分，可沿着推杆的轴向进行线性运动；螺杆则是推杆的运动机构，将旋转运动转换为线性运动，推动滑块进行线性运动。

在实际应用中，电动推杆通常与控制系统配合使用，通过控制器对电机进行控制，实现推杆的正反转和调速等功能，从而实现线性运动的精确控制。

它的优点是结构简单、体积小、功率大、速度可调、精度高、使用寿命长、可靠性高等特点，被广泛应用于各种工业领域中。

1/ 1。
