电动推杆说明书

电动推杆使用方法说明书一、产品介绍电动推杆是一种用于推动物体的机械装置，广泛应用于各个工业领域。

本说明书将详细介绍电动推杆的使用方法，以确保用户能够正确使用该设备。

二、安全操作注意事项1. 在使用电动推杆之前，请仔细阅读本说明书，并确保已理解和掌握其中的安全操作要点。

2. 在使用电动推杆时，应确保工作环境清洁、干燥，并远离易燃物品。

3. 在进行维护或保养时，务必切断电源并确保设备处于停止状态。

4. 在操作过程中，不得将手指或其他物体接近电动推杆的活动部件。

三、设备组成与安装1. 电动推杆由电机、传动装置和推杆组成。

在安装前，应先检查设备是否完好，零部件是否齐全，并确保所有螺钉已紧固。

2. 安装时，应选择平整稳固的地面，并确保电动推杆与被推动物体的连接牢固可靠。

3. 在安装过程中，应避免与电动推杆的活动部件直接接触。

四、操作方式与步骤1. 连接电源：先将电动推杆的电源线与配套的电源插座连接，并确保电压与电机额定电压相符。

2. 自动模式：将开关调至自动模式，在配套遥控器或操作面板上选择所需推杆的行程和速度，并按下开始按钮。

3. 手动模式：将开关调至手动模式，在手柄上操作推杆的行程和速度。

4. 停止：在需要停止推杆运动时，将开关调至停止位置。

五、保养与维护1. 定期清洁：使用电动推杆一段时间后，应进行清洁，去除表面的灰尘和污垢。

2. 检查螺栓和紧固件：定期检查设备的螺栓和紧固件是否松动，如有需要，请进行紧固。

3. 润滑部件：根据使用频率，定期对电动推杆的运动部件进行润滑，以确保设备的正常运转。

4. 异常处理：如遇到设备异常情况，如异常噪音、异味等，请立即停止使用，并联系售后服务进行维修。

六、故障排除在使用电动推杆时，可能会遇到一些故障情况。

以下是一些常见问题的解决方法：1. 电动推杆无法启动：请检查电源是否连接正常，电压是否符合要求。

2. 推杆运动不顺畅：请检查电动推杆的传动装置是否有异物堵塞，是否需要加润滑油。

一、概述本公司是专业生产电站机械及配套件的厂家。

DT型电动推杆已在全国许多厂家应用, 获得了较高的评价。

最近我公司根据用户反馈意见, 结合当前技术水平的发展, 对以往的电动推杆进行了全面的改善设计。

新型的产品更加适应用户的需要, 同时也更大限度地满足各种环境的规定。

达成了系列化, 拥有众多的品种和规格。

DT型电动推杆是一种直行程电动执行机构, 可以完毕往复直线运动, 借助于其它机构还可以完毕转动和摆动。

该产品的共同特点:1.精选各种专用电机, 启动转矩大, 可带负荷启动。

2、设有过载保护机构和行程控制机构, 便于用户实现自动控制。

3.采用全封闭密封, 适合电站、输煤、通风系统等恶劣的环境使用。

4.该机体积小、重量轻、安装调试方便。

该系列电动推杆集中了我公司数年的生产经验和高超的设计及现场服务经验, 优质的制造质量, 在技术上和产品质量上都有较高的信誉。

该产品广泛应用于电站、矿山、港口、冶金、轻工等系统中, 也适合于具有相同工作环境和使用规定的其它行业中, 并具有满足系统规定的程控、集控和就地控制的能力。

二、工作环境1.工作环境: 不含强腐蚀性、易燃、易爆的介质；2.环境温度: -30℃～50℃；3、相对湿度: 80%（20±5℃）；4.无强烈震动；5.工作制: ①短时工作制: 额定期间10分钟；②频繁工作制: 每小时往复十五次；6.海拔高度不超过1000米；7、电源: 380V、50Hz、三相四线制。

三、推杆的机构性能1.行程控制机构:本机构均采用计数器进行行程控制, 可以控制推杆在最大行程范围内任意一固定行程或全行程范围内工作。

2、过载保护机构：本机构分别有A、B、C、几种结构形式, 它是使推杆在工作行程范围内任一位置上所承受的推拉载荷超过额定载荷时, 自动切断电源而停止工作, 进而保护电机和工作系统免遭损坏。

3、手动轴：本机配有手轮或手柄, 以方便现场调试或紧急情况下的现场就地手动操作用。

DG系列T型电动推杆
• 该系列电动推杆主要应用于重型负载的机械运动执行装置 中。具有大推拉力，定位精度较
• 高的特点。如冶金的轧滚调整、舞台的整体自动定位等。 • ● 外形结构：电机与推杆同轴。 • ● 内部结构：行星减速和梯形丝杠副组成。 • ● 行程控制：采用外部行程控制装置或编码器实现。 • ● 过载保护：采用弹簧与继电器组合结构实现。
DG系列W型电动推杆
• 该系列电动推杆采用滚珠丝杠螺旋副作为传动系统，传动效率高，结 构尺寸小，重量轻，
• 工作精度高，寿命大运行平稳且可获得高速。广泛应用于机械、冶金、 化工、仪器仪表、建筑、
• 纺织等诸多行业。 • ● 外形结构：电机与推杆平行。 • ● 内部结构：滚珠丝杠副。 • ● 行程控制：采用外部行程控制装置或编码器实现。 • ● 过载保护：采用弹簧与继电器组合结构实现。
• 3.普通电动推杆在安装和使用时，不允许承受径向力。
六．维护和检修
• 1.工作环境在温度-15°C～40°C之间，相对湿 度在85%以下能正常运行。
• 2.电动推杆运行一些时间（约为半年）后，应检 查修理，丝杆副的加脂可拆下缸筒上的加油塞， 使推杆行程前进，用干油枪涂敷在丝杆外周，齿 轮及轴承的加脂可拆去齿轮箱体上的盖板，直接 进行加脂。
DG系列B型电动推杆
• 该系列电动推杆主要应用于各种载荷较重的推拉力运动执 行机构。如冶金设备、舞台设备
• 和污水处理设备等。 • ● 外形结构：电机与推杆平行。 • ● 内部结构：齿轮箱减速和梯形丝杠副组成。 • ● 行程控制：采用外部行程控制装置或编码器实现。 • ● 过载保护：采用弹簧与继电器组合结构实现。
五．安装注意事项
• 电动推杆外壳设有安装支轴，可配制安装底架或吊架安装 于适当位置，端部的轴接头，与被推构件相联接。安装底 架等电动推杆附件可随机订购。

电动推杆整体直式平行式平行悬挂式平行底座安装式平行滚珠丝杆式蜗轮蜗杆式特殊形式电动推杆一、电动推杆概述：DT系列电动推杆是一种将电能转换成往复运动机械能的通用机械手，适用于各种复杂或简单的工艺流程，具有结构紧凑，安装方便，使用可靠，维修简单，节约能源等优点。

与液压气动系统相比，不但省掉了繁杂的系统和减轻了重量，而且不受气候及环境的限制，可实现远距离集中或自动控制，广泛应用于冶金、矿山、电力、煤炭、交通、粮食、化工、建材等部门。

二、电动推杆结构与性能：1、结构：电动推杆由电动机、减速齿轮、丝杆、铜螺母、导向套、活塞杆、轴承座、弹簧、缸筒座、缸筒联接叉及光电接近开关装置（用户选购）等部件所组成。

2、工作原理：电动机通过一级或二级齿轮减速后，带动丝杠螺母付，把电动机的旋转运动变为直线运动，利用电动机正反转实现推杆往复动作。

输出推拉力相等。

通过各种杠杆力臂长度，可以增长行程。

3、过载自动保护功能：电动推杆内过载自动保护装置，当推杆行程到极限位置或负载超过额定推力一定数值时，推杆将自动切断电源，起到保护作用，使电动机及其它构件不致损坏，但不得以此作为正常运行时的限位开关使用。

因此要求在本机上另行配置外行程限位开关装置，本厂可为用户配置光电接近开关装置，以控制推杆正常起停。

三、型号表示方法：四、电动推杆电气线路图仅供参考：五、电动推杆工况系数选用六、电动推杆许用起动次数和负荷持续率：七、选用须知：首先确定工作对象的运动状态，进行受力分析，计算所需用的推力、行程和速度，然后以规格表选出合适的推杆，如推力行程不足，可通过变更力臂增设杠杆机构来实现，或在订货时提出特殊要求。

本厂可专门为您设计制造你所需要的非标系列产品。

八、安装注意事项：推杆外壳设有安装支轴，可配制安装底架或吊架安装于适当位置，端部的轴接头，与被推构件相联接。

安装底架等推杆附件可选用。

1、推杆装设的过载保护开关必须串接在电机控制线路中，见附图2、使用时，用户必须安装外接行程限位装置，以控制推杆工作。

650 1000 450 2000
250 400 180 750
最小 ／ 最大标准行程 ［ｍｍ］ ５００／１５０
工作周期@ 20° C [%]
15
最大工作时间 ［ｓ］ １２０
工作温度范围 ［°Ｃ］ －０ 到 ＋ ４０
最大负载 Ｆａ ［Ｎ］ DT • • – T68M • • • • • V(F) DT • • – B61M • • • • • V(F) DT • • – B62M • • • • • V(F) DT • • – B65M • • • • • V(F)
最大负载扭矩 Ｍａ ［Ｎｍ］ DT • • – T68M • • • • • V(F) DT • • – B61M • • • • • V(F) DT • • – B62M • • • • • V(F) DT • • – B65M • • • • • V(F)
DT • • – B65M • • • • • H •
57
选型指导
LoadMaster 80
型号实例
D
T
12
–
B61
M
080
A
C
V
X
马达型号 直流马达
推杆型号 LoadMaster 80
D T
供电电压 12 Vdc 24 Vdc
连字符
丝杆型号 ／ 直径 ／ 导程 梯形丝杆 ／ １６ ｍｍ ／ ８ ｍｍ 滚珠丝杆 ／ １６ ｍｍ ／ １０ ｍｍ 滚珠丝杆 ／ １６ ｍｍ ／ ２０ ｍｍ 滚珠丝杆 ／ １５，８８ ｍｍ ／ ５，０８ ｍｍ
2000
250 400 180 750
最小 ／ 最大标准行程 ［ｍｍ］ ５００ ／ １５００ຫໍສະໝຸດ 工作周期@ 20° C [%]

电动推杆使用说明书一、产品介绍电动推杆是一种用电力驱动的线性执行器，广泛应用于工业自动化、机械设备、家具、医疗器械等领域。

本说明书将详细介绍电动推杆的使用方法、操作注意事项以及维护保养要点，以确保您正确、安全地使用本产品。

二、产品特点1. 强劲动力：电动推杆采用高效电机作为驱动源，具有出色的推力和承载能力。

2. 稳定性高：采用先进的控制系统和精密的制造技术，确保电动推杆运行平稳、可靠。

3. 多功能：电动推杆可以根据实际需求进行定制，包括推力、行程、速度等参数，以适应不同应用场合的需求。

三、安全操作指南为确保您的安全，请在使用电动推杆前仔细阅读以下操作指南：1. 请勿将手指或其他物体伸入电动推杆的运动范围内，以防危险发生。

2. 在使用过程中，请确保电动推杆周围没有障碍物，以确保运动时的安全。

3. 使用电动推杆前，请检查连接部件的紧固情况，确保其牢固可靠。

4. 请勿擅自改动电动推杆的内部结构，以免引发故障或危险。

5. 使用过程中如发现异常情况或故障，请立即停用，并联系专业人员进行检修。

四、操作步骤1. 对电动推杆进行电源连接。

将电动推杆与电源进行连接，确保连接正常且电压稳定。

2. 调节行程和速度。

根据实际需求调节电动推杆的行程和速度参数。

可根据实际情况进行试验和调整。

3. 操作控制器进行推杆运动。

使用配套的操作控制器，按照指示操作，控制电动推杆的前后运动。

4. 运动结束后断开电源。

在使用完毕后，及时断开电动推杆的电源，以免浪费能源和避免因电压不稳定造成的损坏。

五、维护保养1. 定期检查电动推杆的连接部件，确保其牢固可靠，如有松动及时紧固。

2. 定期清洁电动推杆的表面，保持干净整洁。

3. 使用过程中如发现异常状况或噪音增大，请立即停用并联系售后服务部门进行维修。

4. 请勿擅自拆卸电动推杆的外壳，如需要维修，请联系售后服务部门。

六、故障排除以下为一些可能出现的故障及解决方法：1. 电动推杆运行缓慢或无法运行：请检查电源连接是否稳定，电流是否正常。

LINAK控制盒CO61提供了一系列前所未有的功能- 所有功能均采用标准化技术、接口和兼容性。

适用于与力纳克电动推杆配套的CO61，适合于控制如电动病床的运动。

它配备200W SMPS 开关电源，具有突出的电缆管理以及易安装的优势。

这款控制盒为医疗和护理设备厂商打开了在更多设备上应用的推杆传动系统的可能。

CO61 的标准配置包括FET，IPX6耐清洗消毒等级，以及电池端口。

整个平台完全契合力纳克“一盒通世界”的理念-在全世界任何地方都适用。

特性:• 电源: 通用, 200W有效输出功率(开关电源)100-240VAC，50/60Hz -15%/+10%• 市电指示器: 有, 绿色LED (与市电连接)• 推杆接口: 4 通道-6针minifit连接器• CO-Link TM:主和从CO61的链接-最多8通道和2x200 W • 电池接口: 1 端口-4针Mini-Fit连接器 (输出: 300 mA无推杆运行时)• 待机功率: 最大0.5 W (120/230V)• 颜色: 浅灰色 (RAL7035)• 输出短路保护装置: 有• 控制原理: 场效应管(无继电器噪音)• 工作占空比: 10%，-2/18分钟，开/关交替使用。

最大功率，在25°C时，200 W持续80秒，100 W持续40秒。

• 重量: 轻量化, 仅0.7 kg• 推杆兼容性: 兼容信号、 霍尔反馈和电位计反馈的推杆• 电池充电器: 电池输入，无充电器，但支持带充电器的电池• 充电指示器: 可由BA19/BA21支持• 蜂鸣器: 蜂鸣器可外置• 电池警报: 可由BA19/BA21支持 • EOP: 有• IP防水等级: IPX6 Washable DURA™ (耐清洗消毒)• 运行: 真正的同步驱动 (霍尔反馈)• 最大电流: 10A/CH，2/18 分钟，在有限时间内，最大12A/CH• 配件: 标配 OpenBus TM• 电源管理: 高速低负荷和/或低速高负荷• 过载保护: CO61可降低输出电压,防止过载• 安全系统: 热保护，短路保护，热插拔保护• 启动/停止: 软启动/直接停止• 保护等级: Class 2 ; 在电源线上飞出一条地线可达到Class 1• 电线锁: 集成在盖内• 外部电源支持(手动控制器输出): 40 V/200 mA(多熔断器保护)• 安装: 兼容多种安装方式• PCP 版本： PCP2.0 ( 软件支持PCP 1.0)CO61CO61订货示例:暂不用暂不用PCP 版 0 = PCP 1.0 (不适用于新设计)2 = PCP 2.0 (有可能将SW替换为PCP 1.0)级别 9 = 2芯（无接地，II级），无电缆无线通信 0 = 无软件 T = 无软件X = 特殊客户软件电压 1 = 100-240VAC -15%/+10%功率 2 = 200W 通道 4 = 4 通道IP 等级 9 = IPX6 Washable DURA ™（耐水洗）H 桥 0 = 半桥电路颜色 + = RAL7035 浅灰色外壳 6功能 O = 智能 OpenBus ™ 输入类别C =控制盒使用:• 运行温度: +5 °C到+40°C • 储存温度: -10°C到 +50°C • 相对湿度: 20% - 80% ,无凝结• 大气压力: 700到1060 hPa • 海拔高度: 最高3000米• 认证:- IEC60601-1版本 3.1- ANSI/AAMI ES60601-1:2005/(R) 2012 - CSA CAN/CSA-C22.2 No. 60601-1:14 - 日本 PSECO61 - 平台系统概览HB30HB70HB80HB100HD80HL70FS3MJB DJBACO ACC ACK ACT ACOM FPPLA20LA23LA27LA29LA31LA34 LA40LA44BL1CO61 配备了一个绿色的LED 灯用于指示电源连接状态。

电动推杆技术要求电动推杆应符合规定的技术标准要求，并按规定程序批准的图样及技术文件制造。

1、工作条件：1。

1 环境温度范围：-15℃～50℃。

1。

2 环境相对湿度不大于90%。

2、基本技术参数 :2。

1 推杆额定功率应不大于100W。

2.2 推杆额定电流应不大于10A。

2.3 控制器输入电压为AC220V±10%，频率为50Hz或AC110V±10％，频率为60Hz.3、形状与尺寸：3.1 外观结构尺寸应符合图纸要求。

3.2 推杆安装距误差小于±2mm.3.3 推杆的行程误差小于±2mm.4、外观及装配要求：4。

1 推杆及控制器表面清洁，无锈蚀、无脱落、无碰伤。

4.2 推杆、控制器及零部件装配连接牢固、可靠.4.3 推杆运行平稳、无阻尼，无杂音现象.4。

4 零件表面镀（涂）层光滑，色泽均匀，不应有脱落、划伤及氧化等缺陷. 4。

5 塑料件表面平整，色泽一致,不应有裂痕、气泡和明显熔接痕、缩孔等缺陷.5、性能要求：5。

1 机械性能：5.1.1 推杆静态阻尼(自锁力）应符合规定。

5.1。

2 额定电压下,推杆负载应符合推拉力的规定。

5。

1。

3 推杆承受1.5倍负载最大拉力试验，壳体不应有破裂现象。

5.2 空载电流：在额定电压下，推杆运行空载电流应小于0.5A。

5.3 噪声：推杆在空载运行时噪声应不大于50dB（A）.5。

4 绝缘电阻：控制系统输入端与机壳间的绝缘电阻，在热态时不低于5MΩ，常态时不低于100MΩ.5.5 电介强度：电介强度应符合GB 9706。

1中20.3的规定。

5.6 非正常工作：推杆在运行过程中，当负载大于规定推拉力时,控制系统自动停止运行。

5.7 控制器要求：5。

7。

1 控制器所用的电源变压器应符合GB 9706.1中57.9的规定。

5.7.2 推杆及控制器的元器件爬电距离和电气间隙应符合GB 9706.1中57。

10的规定。

5.7。

3 操作器控制各推杆，应运行正常，无失灵现象.5。

电动推杆样本范文电动推杆是一种传动装置，适用于需要线性运动的场合。

它以电动机为动力源，通过传动装置将电动机的旋转运动转换为直线运动，并利用推杆将力传递给被推动物体。

电动推杆广泛应用于自动化设备、机械制造、医疗器械等领域。

下面将介绍电动推杆的结构、工作原理以及应用领域。

电动推杆的结构主要包括电动机、传动装置、推杆和控制系统。

传动装置是将电动机的旋转运动转换为直线运动的核心部件。

通常采用的传动装置有齿轮传动、蜗杆传动和丝杆传动等。

其中，丝杆传动是应用较为广泛的一种传动方式，它通过丝杆和螺母的配合运动，实现电动机旋转运动到推杆的线性运动。

推杆是电动推杆的输出部件，它承载着推动被推动物体的力。

推杆通常由高强度的材料制成，如铝合金或不锈钢。

推杆的长度和直径可以根据具体应用需求进行定制。

控制系统是电动推杆的操作控制部分，它通常由电控箱和控制装置组成。

电控箱集成了电源、控制电路和保护装置，通过控制装置可以实现电动推杆的启动、停止、速度调节等功能。

目前，许多电动推杆还支持远程控制和自动化控制，通过与计算机或PLC等设备的联动，可实现更精确、高效的控制。

电动推杆的工作原理是利用电动机转动产生的动力，通过传动装置将旋转运动转换为直线运动。

通常情况下，电动推杆实现的是单方向的推动，即只能进行正向或逆向的线性运动。

推杆的线性位移和运行速度可以通过控制系统来调节，以满足不同的工作需求。

电动推杆在众多领域中得到了广泛的应用。

在自动化设备方面，电动推杆可用于自动门、自动窗帘、自动工件夹持等场合，实现设备的自动化控制。

在机械制造领域，电动推杆可应用于注塑机、压力机等设备中，实现机械运动的精确控制。

在医疗器械方面，电动推杆可用于医院床、手术台等设备，提供精确的调节和控制功能。

总之，电动推杆作为一种高效的传动装置，可以实现电动机的旋转运动到直线运动的转换，并将力传递给被推动物体。

它具有结构简单、操作方便、控制精确等优点，在自动化设备、机械制造、医疗器械等领域中得到了广泛的应用。

DT电动推杆说明书————————————————————————————————作者：————————————————————————————————日期：地址：象山石浦渔港中路77号TEL：8 FAX：1E-mail：电动推杆一、概述电动推杆是一种直行程往复执行元件，且借助于其它杆系还能完成转动和摆动，被广泛以重量轻、推拉力大、噪音低、耗能少、安装保养方便，可单独操作，也可以远距离集中控制等优点，被广泛应用于冶金、电力、煤炭、机构、化工等部门，尤其适用于远距离、高空及危险等场合。

代替液压、气动装置进行集中控制或自动控制。

二、结构与性能1．结构电动推杆由驱动电机、减速齿轮、丝杆、导套、推杆、滑座、弹簧、外壳、连接头及行程开关所组成，结构紧凑、动作灵敏、安装方便。

2．结构示意图1.电动机2.小齿轮3.大齿轮4.左右行程开关5.滑座6.拨杆7.螺母8.弹簧9.螺杆 10导套组件11导轨 12推杆 13.接头2．工作原理电动推杆以电动机为动力源，经变速、带动螺杆螺旋副产生直线运动，由于推杆内管与螺母是固定的，用连在内管的接头连接设备带动工作，由电动机的正反转产生伸或缩的运动，这便是电动推杆的工作原理。

在电功率配合合理情况下，电动推杆力的大小决定于弹簧。

电动推杆带动设备，因各种因素在中途受阻或推杆到了两端的极限位置，推杆的内管不动，而螺杆还能转动，那螺杆势必要沿着推杆内管的反方向运动，由结构看出，螺杆带动滑座克服设定的弹簧力运动，带动拨杆，压住限位开关，关闭电源，这样就起到保护作用。

由于开关比较容易损坏，我公司特地结合电动推杆的结构，研制出一套机械保护装置，它灵敏度高，在出厂调试中机械保护装置比电气保护推力大500N左右，这样两套保护装置就能有效、可靠地保护推杆本身及被连接设备的安全了。

三、型号说明J D TL速度(mm/s) MH最大行程(cm)额定推力(KN) 1KN=100kgfI 普通式结构型式II 弯折式电动推杆(SD146-85标准)机械保护(不要机械保护的无J字母) 例:普通式推力为10KN，行程600mm，速度为M的电动推杆，可写成DTⅠ100060-M 弯折式加机械保护推力为1KN，行程为400mm，速度为M的电动推杆可写成JDTⅡ10040-M四、结构尺寸型式推力KN速度(mm/s电机)行程mmA B C D E F G H I L L1L2L CФ1 Ф2 Ф3 Ф4 Ф5L M H 型号功率KWI 0.6 30 JW5024 0.06 100～50030 40 20 40 100 228 96 130 20465+S 19565 250+S95130 63．5 14 25 134 43 A27114 0.25100～800 542+S 27712665 A27124 0.37334 A27124 0.3743 65 Y801-4 0.55 150550 60 Y802-4 0.75100～100040 5025 50 114 280 96 150 25598+S 29770 287+S150170 80 20 35 100 Y802-2 1.1 598+S 297750 60 Y90S-4 1.1 630+S 330160100 Y90S-2 1.5 630+S 3301050 Y90S-4 1.160 60630+S 33016060 Y90L-4 1.5 630+S 330100 Y90L-2 2.2 710+S 410型式推力KN速度(mm/s电机)行程mmA B C D E F G H I L L1L2L CФ1 Ф2 Ф3 Ф4 Ф5L M H 型号功率KWⅡ134 43 A27114 0.25100～800 30 40 20 40 100 255 96 130 20 360+S 110 330 230+S126130 63．5 14 2565 A27124 0.37334 A27124 0.3743 65 Y801-4 0.55 150550 60 Y802-4 0.75100～1000 40 50 25 50 160 345 96 150 25 395+S 120330262+S150170 80 20 35 100 Y821-2 1．1160750 60 Y90S-4 1.1345100 Y90L-2 1.51050 60 Y90L-4 . 1.5370100 Y90L-2 2.22542 Y100L-4 3.0300～1200 68 80 38 70 116 480 100 200 35 700+S 216450450+S180190 105 25 5060 Y112M-4 4.0 19084 Y132S-4 . 5.5 587 210型式推力KN速度(mm/s电机)行程mmA B C D E F G H I L L1L2L CФ1 Ф2 Ф3 Ф4 Ф5L M H 型号功率KWⅢ4042 Y132S-4 5.5400～1600100 120 50 100 120 560 100 240 50820+S278587492+S 270 250 130 50 5060 84 Y132M-4 7.5 6276042 Y132S-4 5.5100 120 50 100 120 560 100 240 50820+S278 627 492+S 270 250 130 50 5060 Y132M-4 7.584 Y160M-4 11.08042 Y160L-6 11.0500～2000 120 180 80 140 150 710 100 300 601015+S330 770 630+S 325 280 150 60 6060 Y160M-4．11.084 Y160L-4．15.010042 Y160L-6 11.060 84 Y160L-4 15.015032 Y160L-6 11.0500～2000 120 150 80 140 188 710 100 360 651328+S568 833 710+S 335 280 180 60 6048 Y160L-4 15.0五、电气控制一般配用DGK-2A型多功能电控箱，如需电气制动可配用DGK-3型多功能电箱。

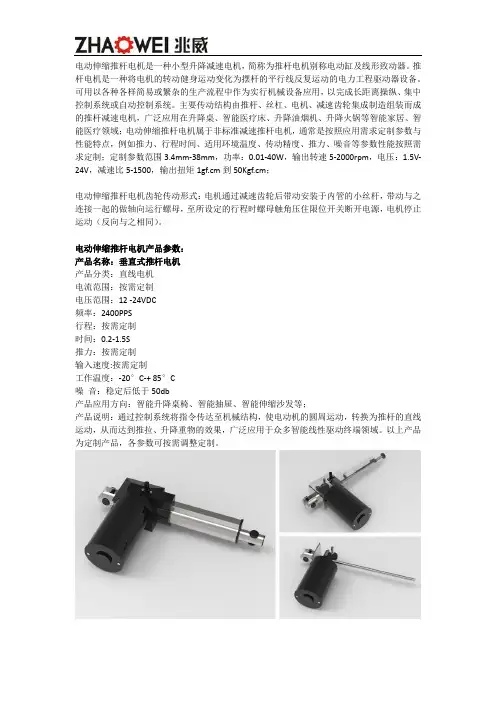

电动伸缩推杆电机是一种小型升降减速电机，简称为推杆电机别称电动缸及线形致动器。

推杆电机是一种将电机的转动健身运动变化为摆杆的平行线反复运动的电力工程驱动器设备。

可用以各种各样简易或繁杂的生产流程中作为实行机械设备应用，以完成长距离操纵、集中控制系统或自动控制系统。

主要传动结构由推杆、丝杠、电机、减速齿轮集成制造组装而成的推杆减速电机，广泛应用在升降桌、智能医疗床、升降油烟机、升降火锅等智能家居、智能医疗领域；电动伸缩推杆电机属于非标准减速推杆电机，通常是按照应用需求定制参数与性能特点，例如推力、行程时间、适用环境温度、传动精度、推力、噪音等参数性能按照需求定制；定制参数范围3.4mm-38mm，功率：0.01-40W，输出转速5-2000rpm，电压：1.5V-24V，减速比5-1500，输出扭矩1gf.cm到50Kgf.cm；电动伸缩推杆电机齿轮传动形式：电机通过减速齿轮后带动安装于内管的小丝杆，带动与之连接一起的做轴向运行螺母，至所设定的行程时螺母触角压住限位开关断开电源，电机停止运动（反向与之相同）。

电动伸缩推杆电机产品参数：产品名称：垂直式推杆电机产品分类：直线电机电流范围：按需定制电压范围：12 -24VDC频率：2400PPS行程：按需定制时间：0.2-1.5S推力：按需定制输入速度:按需定制工作温度：-20°C-+ 85°C噪音：稳定后低于50db产品应用方向：智能升降桌椅、智能抽屉、智能伸缩沙发等；产品说明：通过控制系统将指令传达至机械结构，使电动机的圆周运动，转换为推杆的直线运动，从而达到推拉、升降重物的效果，广泛应用于众多智能线性驱动终端领域。

以上产品为定制产品，各参数可按需调整定制。

产品名称：平行式推杆电机产品分类：直线电机电流范围：按需定制电压范围：12 -24VDC频率：2400PPS行程：按需定制时间：0.2-1.5S推力：按需定制输入速度:按需定制工作温度：-20°C-+ 85°C噪音：稳定后低于50db产品应用方向：智能升降油烟机、智能厨卫设备、智能家居设备等；产品说明：通过控制系统将指令传达至机械结构，使电动机的圆周运动，转换为推杆的直线运动，从而达到推拉、升降重物的效果，广泛应用于众多智能线性驱动终端领域。

z 附件（开关和电位计）应根据调节手册 4.3 和 4.3.1 来进行调节。
注意： 电动推杆不能在没有限位开关的情况下运行。如果在订购时没有包括限位开关，必须在 现场安装外部的限位开关来实现功能。
z 电子开关、控制机械、变频器等应根据所附的操作手册来连接和使用。为了确保无 故障运行（屏蔽，电线之间防止干扰等），电线需符合电磁要求标准。
z 具有高速度和高负载的电动推杆应避免突然的加速和制动（比如带制动装置）。加速 和制动过程应该通过一个转换器实现缓冲。
一个重要注意事项： RACO 的特殊马达不是用于变频器操作的设计。
z 当开机时，重要的是确保马达功率的消耗不会超过铭牌上指示的在较长时间带负载 运行情况下的额定电流。请注意运行的周期时间/模式。
只有熟悉电气设备的有资格的人员（比如：电工）可以进行运输、安装、开机和维 护等工作，以避免人身的伤害或财产的损失。
在使用 RACO 电动推杆时必须遵守所有有关的开机规则、安全条例、事故预防措施、 当地法律以及对于特殊设备的规定要求。在工厂，开机人员或操作人员有责任履行和坚 持这些技术和安全规章制度。如果设备在非工业区使用，可能还需要更高的安全要求。
2
总述
操作和安装介绍 型号 1 RACO 高性能重载型电动推杆
万向节轴 推杆
连轴器， 带附件盒
马达，有/ 无减速箱
前部 U 型夹 或耳环
设计
转轴螺母 系统
支架
制动器 及附件
W 型，带反向盒， 齿形带或平齿轮
T 型，带蜗轮 或锥齿轮马达
直线型带马达连轴器， 有/无减速箱
3
RACO 电动推杆的安全规则
6
RACO 电动推杆的起动
型号 1 和 6 RACO 电动推杆的起动和运行信息

产品概述电动、电液系列推杆适用于往复推、拉直线（或往复旋转一定角度）运动，可用于上升，下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。

现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、建筑、运输、交通、港口、军事装备、核电站、环保污水处理设备（滗水器的动力）等行业，是不可缺少的通用动力源。

结构与性能1、结构：电动推杆由驱动电机、联轴器（DTX型）、蜗轮、蜗杆（DTW、TDTW 型）、减速齿轮（DT、TDT、DTZ型）、螺杆、铜螺母、导套、推杆、滑座、外壳、内调行程开关等零件所组成，结构紧凑、动作灵活、平稳、性能可靠、安装方便。

2、工作原理：电动机通过变速机构减速后，带动一对螺杆、螺母，把电机的旋转运动变为直线运动，利用电机反、正转完成推、拉动作，推力与拉力相等。

如通过各种杠杆摇臂或连杆等机构，可完成转动、摇动等复杂运动，通过改变杠杆力臂长度，可增力或加大行程。

3、过载自动保护装置：推杆内设有过载保护装置，当推杆行程达到极限位置或超过额定推力一定数值时，推杆自动停机，达到过载保护作用，使电机及构件不至损坏；DTW、DTX、TDT、TDTW同时设有内调行程装置推杆行程。

行程可根据用户需要调整，其装置体积小，灵敏度高、调整方便，与推杆合成一体，使得推杆外观更加简明、美观。

选用须知首先针对工作对象的安装位置，确定机型，然后进行受力分析，确定所选用的推力（kg.f）、行程（mm）、速度（mm/s），然后以规格系列表选出合适的推杆。

如有特殊要求，本公司可专门为您设计制造您所需的非系列产品。

电动推杆的外接行程装置，电控箱和支撑架由用户自备，如需要，我公司可代为配置，但应在订货合同中写明。

DT型外形图。

电动推拉杆使用方法说明书一、产品简介：电动推拉杆是一种便捷实用的设备，可以帮助我们轻松推拉重物。

它由电动驱动机构、推拉杆主体和控制系统组成，具有稳定、安全、高效的特点。

本说明书将为您详细介绍电动推拉杆的使用方法，以便您正确操作并充分发挥其功能。

二、安全事项：1. 请在平稳的地面上使用电动推拉杆，确保地面平整，防止不必要的摇晃和滑动。

2. 在使用前，请仔细检查推拉杆的外观是否完好，确保无损坏或异响。

如发现异常，请及时联系售后服务。

3. 在操作过程中，请勿将手部引入推拉杆的工作范围内，避免造成伤害。

4. 严禁在潮湿环境中使用电动推拉杆，以免发生漏电或其他电气故障。

5. 操作完毕后，请拔掉电源插头，并将电动推拉杆存放在干燥、通风的地方。

三、组装与设置：1. 将电动推拉杆从包装箱中取出，确保配件齐全。

2. 将推拉杆主体与电动驱动机构连接，确保连接稳固。

3. 按照说明书中的步骤，完成电动推拉杆的电源接线和开关设置。

4. 打开电源开关，确认电动推拉杆是否运行正常。

四、操作步骤：1. 启动电动推拉杆：按下启动按钮，确保电动推拉杆处于工作状态。

2. 调整推拉速度：根据需要，通过控制器上的调速钮，选择合适的推拉速度。

推荐根据物体重量和地面状况进行相应调整。

3. 推拉物体：将推拉杆主体完全置于欲推拉的物体旁边，确保与物体紧密贴合。

按下推动按钮，推动物体前进。

若需后退操作，则按下拉动按钮。

4. 停止操作：松开推动或拉动按钮，电动推拉杆将停止运行。

确认物体已停稳后，再次松开按钮。

五、维护保养：1. 定期检查电动推拉杆各部件的运行状态，确保工作正常。

2. 保持推拉杆主体的清洁，避免积灰和异物影响工作效果。

3. 如发现异常声音、异味或部件松动，应立即停止使用并联系售后服务。

4. 定期给电动推拉杆进行润滑保养，延长使用寿命。

六、故障排除：若电动推拉杆在使用过程中出现故障，如无法启动、速度异常、声音异常等，请检查以下事项：1. 电源是否正常连接。

DT系列电动推杆使用维护说明一、工作原理1、电动推杆是以电动机为动力源通过一级（或二级）齿轮变速，带动一对丝杠螺母付，把电动机的旋转运动转化为推杆沿导轨的直线运动，并利用电机的正反转来实现往复进退动作。

2、电动推杆装有过载自动保护装置，当电动推杆所受外力超过额定出力时，推杆停止移动。

因螺母与推杆是组成一体，弹簧受压缩产生反向位移，拨杆移动，使过载保护开关动作（安装在机内），切断电源，电机停止转动。

需再次工作时，必须反向起动或排除故障再起动。

二、使用环境条件1、工作环境温度：－15゜～＋60゜C。

2、海拔高度：不超过1000米。

3、相对湿度：85％以下。

4、短时工作制：25％以下。

三、安装前准备1、开箱后检查外形有否因运输碰撞损坏。

2、校核电源与电机功率、电压等是否相符。

四、电动推杆的安装1、电动推杆外壳设有安装耳轴，可根据需要配置不同形式的安装支架、吊架，安装于立、卧的任意适当位置；安装后，应保证其沿耳轴轴线方向灵活是如。

2、不带手动操作的电动推杆，拆去电机风罩，用手拨动电机风叶，使推杆前后运动正常，停在需要安装联接的位置上。

若带手动操作的电动推杆，可用手动轮转动手动轴使推杆前后运动正常，并使推杆停在需要安装联接的位置上。

3、根据工作行程的实际需要，应另安装行程限位开关，以控制电动推杆的正常工作行程（本厂已带外行程可调装置的电动推杆，不需另装行程限位开关）。

按电气接线图正确接线，行程限位开关推荐型号：JLXK1—411。

4、电动推杆内部的二个过载保护开关，是保护推杆在工作途中突遇外力时起作用，在出厂前已按推力调整后固定，不能当作正常工作的行程限位来使用，但必须与外部的行程限位开关、交流接触器线圈一起串联接在电路中，否则，不能起自动保护作用。

5、电动推杆头部的接头通过销轴与被拉构件联接后，必需灵活是如，才能通电工作。

接头与推杆螺纹以手拧紧为宜，严禁利用任何工具进行硬拼，以免损坏机内导向键。

6、严禁未安装外部行程限位开关直接接通电源而造成推杆至极限行程时损坏机件。

z 电动推杆应被紧固在安装点，为了保证安装后不会晃动（前部 U 型夹，连接耳环， 耳轴支架或法兰）。安装设备和基座应该被计算，考虑到在操作中受到的力，并有足 够的保护防止松动。
z 重要的是确保安装结构安装地非常平整。观察运行的过程并且小心地校准电动推杆 的整个行程。RACO 提供了适当的支架、轴环或接头。
z 接触式的双金属片应根据铭牌上的信息进行调节。假设没有安装 RACO 电热调节器类 型的马达保护（LME）或者 RACO 的 UPM 监控器（UPM6-电子过载开关），这是唯一的 确保电动推杆在几秒内断开以保护马达绕组的方法。
z 附件（开关、电位计、旋转－角度变送器或者旋转脉冲发生器）应按照连接指导 4.1 进行连接，并且在慢速操作时检查功能是否正确。
4
RACO 电动推杆的安全守则
型号 1 和 6 使用
RACO 电动推杆用于商业和工业领域的机器和工厂中，由适当的驱动力产生一个直 线运动来驱动或移动部件。 ===> 不能超过在设备铭牌或者订单确认中指定的性能参数（推力、速度、行程等） ===> 只有当设备是具有特别的防爆设计情况下，才能用于有爆炸危险性的区域。（注意 标签） ===> 如果 RACO 电动推杆是用于提升/运输人员或者被安装在用于提升/运输人员的机器/ 设备，设备制造商有责任遵守上述设备相关的规定。这也适用于站在悬挂负载或升降平 台下。 存储
RACO 电 动 推 杆
1
总述
操作和安装介绍 型号 1 和 6 基本注意点
要避免故障的先决条件就是必须按照操作手册中的介绍。这也保证了用户有关担保 条款的权利。
在收到货物后请立刻检查物件是否在运输过程中受到损伤。如果有损伤，立刻通知 货运方。并根据订单确认和交货注意事项中检查供货范围和开关装置、UPM、支架和其 他附件。
