电动推杆电机基础知识20150818

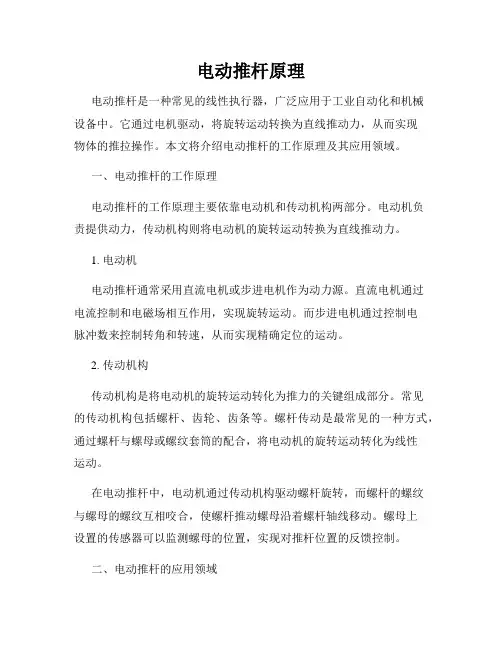

电动推杆原理电动推杆是一种常见的线性执行器，广泛应用于工业自动化和机械设备中。

它通过电机驱动，将旋转运动转换为直线推动力，从而实现物体的推拉操作。

本文将介绍电动推杆的工作原理及其应用领域。

一、电动推杆的工作原理电动推杆的工作原理主要依靠电动机和传动机构两部分。

电动机负责提供动力，传动机构则将电动机的旋转运动转换为直线推动力。

1. 电动机电动推杆通常采用直流电机或步进电机作为动力源。

直流电机通过电流控制和电磁场相互作用，实现旋转运动。

而步进电机通过控制电脉冲数来控制转角和转速，从而实现精确定位的运动。

2. 传动机构传动机构是将电动机的旋转运动转化为推力的关键组成部分。

常见的传动机构包括螺杆、齿轮、齿条等。

螺杆传动是最常见的一种方式，通过螺杆与螺母或螺纹套筒的配合，将电动机的旋转运动转化为线性运动。

在电动推杆中，电动机通过传动机构驱动螺杆旋转，而螺杆的螺纹与螺母的螺纹互相咬合，使螺杆推动螺母沿着螺杆轴线移动。

螺母上设置的传感器可以监测螺母的位置，实现对推杆位置的反馈控制。

二、电动推杆的应用领域电动推杆由于其线性推动的特性，被广泛应用于各个领域，例如：1. 工业自动化电动推杆可以实现自动化生产线上物体的推拉操作。

在传送带上，电动推杆可以根据系统的控制信号，将物体按照预定的速度和位置进行定位、分拣等操作。

2. 机械设备电动推杆在机械设备中起到推拉、升降、调节等功能。

例如，自动门的打开和关闭、升降式工作台的高低调节、机械臂的运动控制等。

3. 医疗设备电动推杆在医疗设备中也有广泛的应用。

例如，手术床的升降和角度调整、床旁设备的移动和固定、医疗器械的推拉等。

4. 电动家具电动推杆还可以应用于家具领域，实现家具的升降和角度调节。

例如，电动办公桌的高度调节、电动床的升降等。

总结：电动推杆通过电机驱动和传动机构的配合，将旋转运动转换为直线推动力，实现线性推动的功能。

它在工业自动化、机械设备、医疗设备以及家具领域都有广泛的应用。

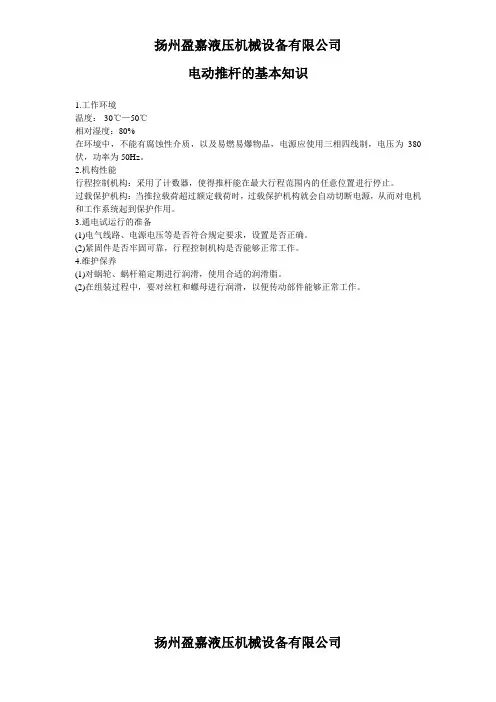

扬州盈嘉液压机械设备有限公司
电动推杆的基本知识
1.工作环境
温度：-30℃—50℃
相对湿度：80%
在环境中，不能有腐蚀性介质，以及易燃易爆物品，电源应使用三相四线制，电压为380伏，功率为50Hz。

2.机构性能
行程控制机构：采用了计数器，使得推杆能在最大行程范围内的任意位置进行停止。

过载保护机构：当推拉载荷超过额定载荷时，过载保护机构就会自动切断电源，从而对电机和工作系统起到保护作用。

3.通电试运行的准备
(1)电气线路、电源电压等是否符合规定要求，设置是否正确。

(2)紧固件是否牢固可靠，行程控制机构是否能够正常工作。

4.维护保养
(1)对蜗轮、蜗杆箱定期进行润滑，使用合适的润滑脂。

(2)在组装过程中，要对丝杠和螺母进行润滑，以便传动部件能够正常工作。

扬州盈嘉液压机械设备有限公司。

电动推杆基本知识及检验方法培训电动推杆是一种广泛应用于工业生产中的装配设备，它能够通过电动机驱动螺杆进行线性运动，用以完成各种需要定点推力或拉力的工作任务。

本文将介绍电动推杆的基本知识以及检验方法。

一、电动推杆的基本知识1.结构组成电动推杆由电动机、减速机、螺杆、导轨、滑块等组成。

电动机是驱动装置，可以通过电源供电并将电能转化为机械能来驱动推杆的运动。

减速机用于降低电动机的转速并提高输出扭矩，以便推动螺杆完成线性运动。

螺杆和导轨是核心部件，它们相互配合以实现推杆的精密运动。

滑块用于连结推杆和外部工作载荷，传递推力或拉力。

2.工作原理电动推杆的工作原理类似于螺旋千斤顶，通过螺杆的旋转带动滑块在导轨上做线性运动。

电动机带动减速机输出旋转力矩，通过螺杆的旋转将旋转运动转化为线性运动，滑块沿导轨上下移动来完成推力或拉力的传递。

3.特点与应用电动推杆具有结构简单、功率大、精度高、噪音低、能耗低、寿命长等特点。

它广泛应用于各种需要精确定位和重复推力或拉力的场合，如自动化装配线、输送线、包装设备、机床等领域。

二、电动推杆的检验方法1.外观检验外观检验主要包括检查电动推杆的表面是否平整、无划痕或变形，各连接件是否紧固，外观是否整洁等。

2.电气性能检验电气性能检验主要包括检测电动推杆的输入功率、电流、电压等参数是否符合设计要求；检测电机的绝缘电阻是否正常；检测电机的运转是否平稳、无噪音、无异常振动等。

3.功能性能检验功能性能检验主要包括推杆的推力或拉力是否符合设计要求；推杆的速度和运动精度是否满足要求，如是否有明显的误差或抖动；滑块是否正常运动，是否在导轨上无卡滞现象等。

4.寿命测试寿命测试是检验电动推杆寿命是否达到设计要求的关键测试。

可以通过根据设定的推力或拉力进行连续工作，记录工作时间以及电动推杆的运行状态，直到达到设计要求的寿命为止。

5.温度测试温度测试是检验电动推杆是否具有良好散热性能的重要测试。

可以通过在运行过程中测量电动推杆各部位的温度变化情况，并与设计要求进行对比。

有关电动推杆的常识电动推杆是通用型的辅助驱动装置，可广泛运用于电力、机械、冶金、交通、矿山、石油、化工、起重、运输、建筑、粮饲加工等行业。

具有性能可靠，动作灵敏，运行平稳，推拉力相同，环境适应性好等特点。

电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。

它的工作原理是电动机经齿轮减速后，带动一对丝杆螺母。

把电机的旋转运动变成直线运动，利用电动机正反转完成推杆动作。

如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。

通过改变杠杆力臂长度，可以增大或加大行程。

一般电动推杆标准行程在，100，150，200，250，300，350，400mm，特殊行程也可根据不同应用条件要求设计定做。

电动推杆可以根据不同的应用负荷而设计不同推力的电动推杆，一般其最大推力可达6000N，空载运行速度为4mm~35mm/s,电动推杆以24V/12V 直流永磁电机为动力源，把电机的旋转运动转化为直线往复运动。

推动一组连杆机构来完成风门、阀门、闸门、挡板等切换工作。

采用电动推杆作为执行机构不仅可减少采用气动执行机构所需的气源装置和辅助设备，也可减少执行机构的重量。

气动执行机构在整个控制运行过程中都需要有一定的气压，虽然可采用消耗量小的放大器等，但日积月累，耗气量仍是巨大的。

采用电动推杆执行机构，在改变控制开度时，需要供电，在达到所需开度时就可不再供电，因此从节能看，电动推杆执行机构比气动执行机构有明显节能优点。

适用于远距离操纵而广泛用于电力、化工、冶金、矿山、轻工、交通、船舶等部门的风门、阀门、闸门等机构的启闭、物料装卸、流量控制等。

现已被越来越多的部门肯它来代替机构手、液坟阀、减速传动机构的自动装置。

电动推杆的原理电动推杆是一种能够将旋转运动转化为线性运动的装置，它广泛应用于各种机械设备中。

其原理主要基于电机的转动，通过蜗杆、蜗轮等传动机构将电机的旋转运动转化为线性运动，从而实现推杆的伸缩。

本文将详细介绍电动推杆的原理及其应用。

一、电动推杆的基本原理电动推杆由电机、蜗杆、蜗轮、传动杆、推杆等部分组成。

其基本工作原理为：电机的旋转运动通过蜗杆、蜗轮等传动机构转化为推杆的线性运动，从而实现推杆的伸缩。

具体来说，当电机启动时，电机的转子开始旋转，通过减速机构将高速旋转的电机转子转化为低速高扭矩的输出轴，然后通过蜗杆、蜗轮等传动机构将转动运动转化为线性运动，从而驱动推杆的伸缩。

蜗杆是将旋转运动转化为线性运动的重要传动机构，其结构由蜗杆和蜗轮组成。

蜗杆是一种螺旋形的圆柱体，其表面上有一条螺旋形的凸起，称为蜗纹。

蜗轮则是一种带有蜗纹的齿轮，其结构类似于蜗杆的表面。

当蜗杆旋转时，蜗轮受到蜗杆的螺旋力，从而产生线性运动。

传动杆是连接蜗轮和推杆的部分，其主要作用是传递蜗轮的运动到推杆上，从而实现推杆的伸缩。

传动杆通常由钢材或铝材制成，具有一定的强度和韧性，能够承受推杆的拉伸和压缩力。

推杆是电动推杆的核心部件，其作用是将线性运动转化为机械动作。

推杆通常由铝合金或不锈钢制成，具有一定的强度和刚度，能够承受机械力的作用。

推杆的长度和行程可以根据具体应用进行调整。

二、电动推杆的应用领域电动推杆广泛应用于各种机械设备中，主要用于实现线性运动和机械动作。

其应用领域包括以下几个方面：1. 工业自动化：电动推杆可以用于各种自动化设备中，例如自动化装配线、自动化包装线、自动化加工设备等。

其作用是实现机械手臂、夹具、升降平台等的线性运动和机械动作，从而提高生产效率和质量。

2. 医疗设备：电动推杆可以用于各种医疗设备中，例如手术床、电动轮椅、护理床等。

其作用是实现床体的升降、翻转、调节等功能，从而提高病人的舒适度和医疗效果。

3. 电动家具：电动推杆可以用于各种家具中，例如电动床、电动沙发、电动桌子等。

电动推杆的组成
摘要：
1.电动推杆的定义和应用领域
2.电动推杆的主要结构
3.电动推杆的工作原理
4.电动推杆的选购步骤
正文：
电动推杆是一种新型的电动执行机构，由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。

它主要应用于太阳能领域、畜牧养殖领域、工业传动领域、医疗护理领域和智能家居领域。

电动推杆的工作原理是通过驱动电机将电能转化为机械能，通过减速齿轮降低转速，增加转矩。

螺杆和螺母通过导套和弹簧连接，形成一个可伸缩的结构。

当电机驱动减速齿轮时，螺杆会随之旋转，从而推动推杆进行往返运动。

这种运动可以在一定范围内实现远距离控制和集中控制。

在选购电动推杆时，需要考虑以下几个步骤：
1.确定行程和安装距离：首先，要确认电动推杆在您的设备上的需要推拉的距离；其次，要确认您的设备所能容纳电动推杆最合理的安装空间。

2.确认负载和速度：通过考虑电动推杆使用的具体情景，比较各个电动推杆的规格，来选择合适的推杆。

3.决定电压或选择控制器：选择电动推杆的具体工作电压，目前可选择
12、24、36、48V。

如果没有控制器，可以选择配套的电源适配器和控制器来控制电动推杆工作。

4.明确使用环境和使用频率：确认使用率，应不大于20%（不间断工作两分钟，需停留18 分钟），若太大，则会降低使用期限；并检查推杆在工作时是否有扭力。

总之，电动推杆作为一种新型的电动执行机构，具有结构简单、操作方便、控制灵活等优点，广泛应用于各个领域。

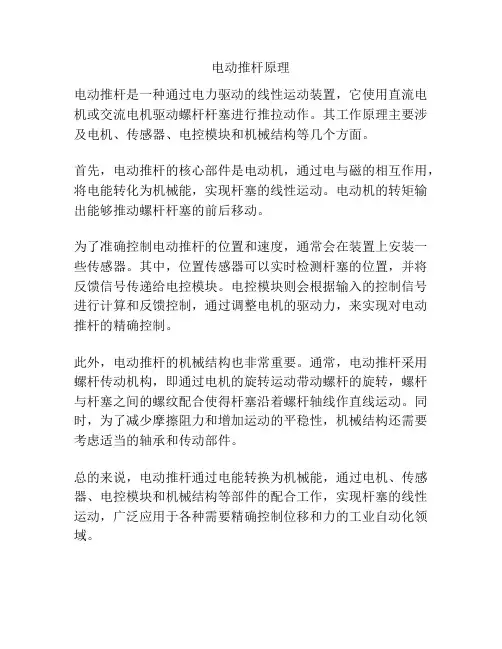

电动推杆原理
电动推杆是一种通过电力驱动的线性运动装置，它使用直流电机或交流电机驱动螺杆杆塞进行推拉动作。

其工作原理主要涉及电机、传感器、电控模块和机械结构等几个方面。

首先，电动推杆的核心部件是电动机，通过电与磁的相互作用，将电能转化为机械能，实现杆塞的线性运动。

电动机的转矩输出能够推动螺杆杆塞的前后移动。

为了准确控制电动推杆的位置和速度，通常会在装置上安装一些传感器。

其中，位置传感器可以实时检测杆塞的位置，并将反馈信号传递给电控模块。

电控模块则会根据输入的控制信号进行计算和反馈控制，通过调整电机的驱动力，来实现对电动推杆的精确控制。

此外，电动推杆的机械结构也非常重要。

通常，电动推杆采用螺杆传动机构，即通过电机的旋转运动带动螺杆的旋转，螺杆与杆塞之间的螺纹配合使得杆塞沿着螺杆轴线作直线运动。

同时，为了减少摩擦阻力和增加运动的平稳性，机械结构还需要考虑适当的轴承和传动部件。

总的来说，电动推杆通过电能转换为机械能，通过电机、传感器、电控模块和机械结构等部件的配合工作，实现杆塞的线性运动，广泛应用于各种需要精确控制位移和力的工业自动化领域。

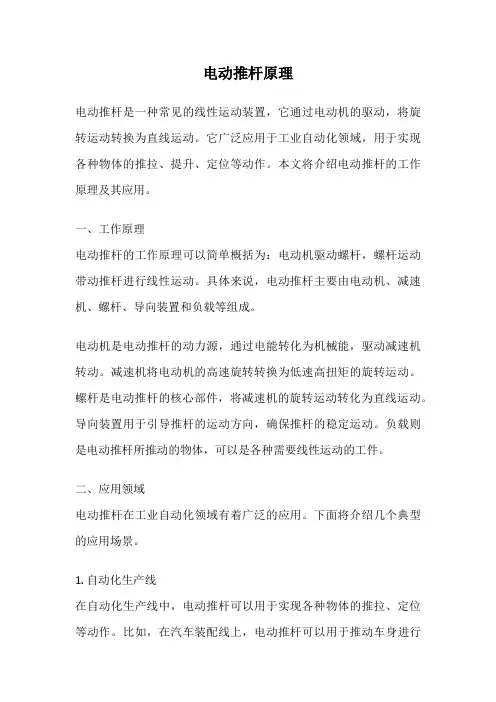

电动推杆原理电动推杆是一种常见的线性运动装置，它通过电动机的驱动，将旋转运动转换为直线运动。

它广泛应用于工业自动化领域，用于实现各种物体的推拉、提升、定位等动作。

本文将介绍电动推杆的工作原理及其应用。

一、工作原理电动推杆的工作原理可以简单概括为：电动机驱动螺杆，螺杆运动带动推杆进行线性运动。

具体来说，电动推杆主要由电动机、减速机、螺杆、导向装置和负载等组成。

电动机是电动推杆的动力源，通过电能转化为机械能，驱动减速机转动。

减速机将电动机的高速旋转转换为低速高扭矩的旋转运动。

螺杆是电动推杆的核心部件，将减速机的旋转运动转化为直线运动。

导向装置用于引导推杆的运动方向，确保推杆的稳定运动。

负载则是电动推杆所推动的物体，可以是各种需要线性运动的工件。

二、应用领域电动推杆在工业自动化领域有着广泛的应用。

下面将介绍几个典型的应用场景。

1. 自动化生产线在自动化生产线中，电动推杆可以用于实现各种物体的推拉、定位等动作。

比如，在汽车装配线上，电动推杆可以用于推动车身进行定位；在电子产品生产线上，电动推杆可以用于推动电路板进行组装等。

2. 医疗设备在医疗设备中，电动推杆可以用于实现患者床位的升降、角度调整等功能。

比如，在手术台上，电动推杆可以用于调整手术台的高度和角度，以提供更好的手术工作环境。

3. 机械设备在机械设备中，电动推杆可以用于实现各种机械部件的推动、定位等动作。

比如，在数控机床中，电动推杆可以用于实现工件的定位和刀具的进给等功能。

三、优点与挑战电动推杆相比于传统的气动和液压推杆具有以下优点：1. 精度高：电动推杆可以实现高精度的定位控制，满足精密加工的需求。

2. 负载大：电动推杆可以承受较大的负载，适用于各种工业场景。

3. 控制方便：电动推杆可以通过控制器来实现精确的运动控制，方便操作和调试。

然而，电动推杆也存在一些挑战：1. 噪音大：电动推杆的工作过程中会产生一定的噪音，对于某些噪音敏感的场合需要进行噪音控制。

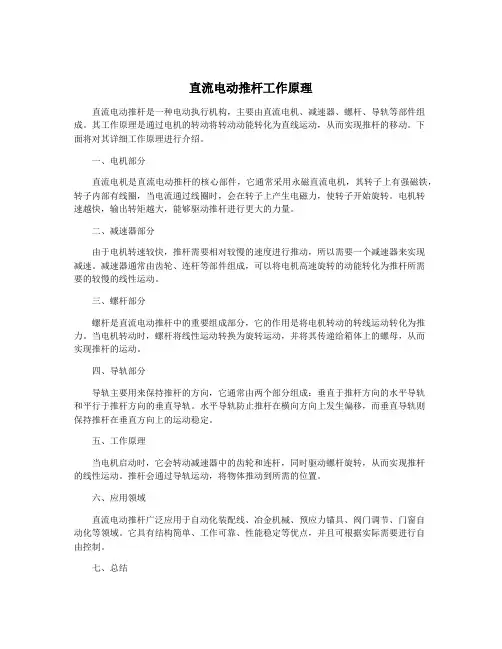

直流电动推杆工作原理直流电动推杆是一种电动执行机构，主要由直流电机、减速器、螺杆、导轨等部件组成。

其工作原理是通过电机的转动将转动动能转化为直线运动，从而实现推杆的移动。

下面将对其详细工作原理进行介绍。

一、电机部分直流电机是直流电动推杆的核心部件，它通常采用永磁直流电机，其转子上有强磁铁，转子内部有线圈，当电流通过线圈时，会在转子上产生电磁力，使转子开始旋转。

电机转速越快，输出转矩越大，能够驱动推杆进行更大的力量。

二、减速器部分由于电机转速较快，推杆需要相对较慢的速度进行推动，所以需要一个减速器来实现减速。

减速器通常由齿轮、连杆等部件组成，可以将电机高速旋转的动能转化为推杆所需要的较慢的线性运动。

三、螺杆部分螺杆是直流电动推杆中的重要组成部分，它的作用是将电机转动的转线运动转化为推力。

当电机转动时，螺杆将线性运动转换为旋转运动，并将其传递给箱体上的螺母，从而实现推杆的运动。

四、导轨部分导轨主要用来保持推杆的方向，它通常由两个部分组成：垂直于推杆方向的水平导轨和平行于推杆方向的垂直导轨。

水平导轨防止推杆在横向方向上发生偏移，而垂直导轨则保持推杆在垂直方向上的运动稳定。

五、工作原理当电机启动时，它会转动减速器中的齿轮和连杆，同时驱动螺杆旋转，从而实现推杆的线性运动。

推杆会通过导轨运动，将物体推动到所需的位置。

六、应用领域直流电动推杆广泛应用于自动化装配线、冶金机械、预应力锚具、阀门调节、门窗自动化等领域。

它具有结构简单、工作可靠、性能稳定等优点，并且可根据实际需要进行自由控制。

七、总结直流电动推杆在工业生产中的应用已经非常广泛，而且随着自动化技术的发展，其应用范围还会不断扩大。

它可以实现精确的位置控制，同时也能够承受较大的推力和拉力，具有很高的可靠性和稳定性。

在预应力锚具中，直流电动推杆的应用非常重要。

预应力锚具是一种常用于桥梁、隧道、大型建筑物等重要工程中的构件，具有加固钢筋的作用。

传统的预应力锚杆需要手动拧紧，无法达到精确控制的目的，而且成本也比较高。

电动推杆原理
电动推杆是一种利用电动机驱动的装置，可以实现直线运动。

它由电动机、减速机、传动机构和导向装置等组成。

电动推杆的工作原理是利用电动机的旋转运动通过减速机将转速降低，然后传递给传动机构，最终推动推杆实现直线运动。

电动机是电动推杆的核心部件，它将电能转化为机械能。

电动机通常采用交流电动机或直流电动机，根据具体应用场景选择合适的电机。

电动机的转速和输出功率直接影响着电动推杆的性能。

减速机起到了降低电动机转速的作用。

减速机通常采用齿轮传动或带传动的形式，通过不同的齿轮组合来实现减速效果。

减速机一般具有结构紧凑、传动效率高等特点。

然后，传动机构将减速机输出的转速和力量传递给推杆。

传动机构通常采用丝杠传动、齿轮传动或皮带传动等形式，根据具体需求选择合适的传动方式。

传动机构的设计要考虑到传动效率、精度和噪声等因素。

导向装置起到了引导和支撑推杆运动的作用。

导向装置通常采用滑动轴承、直线导轨等结构，确保推杆在运动过程中的稳定性和精度。

电动推杆广泛应用于自动化设备、工业生产线、医疗器械、舞台设备等领域。

它具有结构简单、运动平稳、精度高等优点，可以实现
直线运动的自动化控制。

电动推杆是一种利用电动机驱动的装置，通过电动机、减速机、传动机构和导向装置等部件的协同工作，将电能转化为机械能，实现直线运动。

它在自动化控制领域有着广泛的应用前景。

电动推杆原理电动推杆是一种常见的线性执行器，它通过电动机驱动螺杆的旋转运动，将旋转运动转换为直线推动，从而实现对物体的推拉操作。

它在工业自动化领域得到广泛应用，具有结构简单、体积小、功率大、速度快、精度高等优点。

本文将介绍电动推杆的工作原理和结构特点。

电动推杆的工作原理主要是通过电动机的驱动，将电能转换为机械能，进而实现直线推动。

电动推杆通常由电动机、减速器、螺杆、导轨、外壳等部件组成。

电动机通过减速器驱动螺杆旋转，螺杆的旋转运动将螺母沿着螺杆轴向移动，从而推动推杆沿着导轨做直线运动。

整个过程中，电动机提供动力，减速器提供转速和扭矩的调节，螺杆和螺母则将旋转运动转换为直线运动。

电动推杆的结构特点包括紧凑、高效、可靠和灵活。

由于采用了螺杆传动，电动推杆的结构相对简单，体积小巧，可以实现高功率输出。

同时，螺杆传动还具有自锁的特性，能够保证在停止电源供应时，推杆能够保持所在位置不动，从而提高了安全性。

另外，电动推杆还可以根据需要进行定制，可以选择不同的电机、减速器和螺杆等部件，以适应不同的工作环境和要求。

电动推杆在工业自动化领域有着广泛的应用。

它可以用于各种自动化设备中，如包装机械、注塑机、数控机床、输送设备等。

在这些设备中，电动推杆可以实现对工件的定位、夹持、推拉等动作，从而提高生产效率和产品质量。

同时，电动推杆还可以与传感器、控制器等设备配合使用，实现自动化生产线的控制和监测，提高生产过程的智能化水平。

总的来说，电动推杆作为一种常见的线性执行器，具有结构简单、体积小、功率大、速度快、精度高等优点，适用于各种工业自动化设备中。

它的工作原理是通过电动机驱动螺杆的旋转运动，将旋转运动转换为直线推动，实现对物体的推拉操作。

在实际应用中，电动推杆的结构特点和工作原理为工业自动化提供了便利，为生产过程的智能化和自动化提供了有力支持。

电动推杆原理讲解
电动推杆是一种线性运动执行器，它通过电机驱动螺杆，使推杆在导轨上做直线运动。

它通常由电动机、减速器、螺杆和导轨等部件组成。

具体来说，电动推杆的原理如下：
1.电动机转动：电动推杆的电机通常是交流电机或直流电机，通
过电源将电能转换为机械能，驱动电动推杆工作。

2.减速器传动：电动机带动减速器转动，通过减速器将高速低扭
的电机输出转化为低速大扭力的输出轴。

3.螺杆旋转：推杆的一个端部与螺杆相连，当螺杆旋转时，推杆
也会沿着螺杆轴线方向做直线运动。

4.导轨引导：推杆通过导轨运动时，需要有导轨进行引导，以确
保推杆的运动轨迹准确和平稳。

5.控制系统调节：为了实现对电动推杆的控制，一般需要配备控
制系统。

控制系统可以通过控制电机的旋转速度和方向，来控
制推杆的运动速度和方向，以满足不同的工作要求。

总之，电动推杆是一种基于螺杆和导轨原理的线性运动执行器，可以通过电机驱动实现直线运动，并广泛应用于各种机械和自动化设备中。

直线电动推杆的工作原理首先介绍电动机，电动机是直线电动推杆的动力源。

电动机一般是直流无刷电机或交流伺服电机。

电动机内部有线圈和电磁铁，当通过电源给电动机加电时，电线圈中的电流激励电磁铁产生磁场，磁场与电机磁场交叉作用，从而产生转矩，使电机开始转动。

接下来是减速器，减速器的作用是降低电动机的转速，并提供更大的转矩。

减速器内部通常由一组可嵌合齿轮组成，当电动机旋转时，齿轮之间进行啮合运动，将电动机的高速旋转转换为低速大力矩输出。

然后是传动系统，传动系统是将减速器的转动传递给推杆的重要组成部分。

传动系统一般由滚珠丝杠或牙轮传动组成。

滚珠丝杠是直线电动推杆应用较为广泛的一种传动方式，它通过滚珠的旋转运动将旋转运动转化为直线运动。

牙轮传动则是通过多个齿轮的啮合运动，将旋转运动转换为直线运动。

接下来是滑块，滑块是直线电动推杆的运动部件之一，它与推杆连接并通过传动系统受到驱动。

滑块一般被设计为矩形或圆柱形，具有耐磨性和低摩擦特性。

滑块可以在推杆上自由移动，从而实现推杆的直线运动。

导轨是滑块运动的基础，通过将滑块与导轨接触，可以保持滑块的稳定运动。

导轨一般由金属或合金材料制成，具有较高的硬度和耐磨性。

导轨的精度和平整度直接影响直线电动推杆的运动精度和稳定性。

最后是控制系统，控制系统是直线电动推杆的关键部分，它可以控制电动推杆的运动方向、速度和位置。

控制系统一般由电子元器件和控制程序组成。

电子元器件包括电源、编码器、电机驱动器等，通过编码器获取电动推杆的位置信息，并通过电机驱动器控制电动机的转动。

控制程序则根据设定的参数和要求，对电动推杆进行运动控制。

总结起来，直线电动推杆通过将电能转化为机械能，实现推杆的直线运动。

其工作原理包括电动机的转动、减速器的降速和传动、滑块的运动、导轨的支撑和控制系统的控制等环节。

直线电动推杆具有结构简单、工作可靠、运动精度高等优点，广泛应用于各种自动化设备中。

电动推杆使用注意事项：随着电动推杆的应用范围越来越广，随之而来的出现的问题也不少，其中有不少问题是可以避免的。

例如过载长时间运行，侧向力过大，工作制不够等，为了以后大家在应用电动推杆的时候少出现问题，请注意一下几个问题：1、电动推杆梯形丝杠的工作制一般是10-25%,满载来说，如果不是，可适当提高，滚珠丝杠的工作制是90-100%。

2、行程大于800mm时伸缩管的长度要增加；行程大于300mm要考虑电动推杆的稳定性。

3、确认是否需要自锁，详情请咨询本地工程师。

4、平衡推杆的侧向力，保证电动推杆在运行时只承受正向力。

5、电动推杆的使用温度一定要在其允许的范围内，如果特殊要求要提前说明。

电动推杆选型注意事项：电动推杆的选择可根据具体的应用场合选择不同的电动推杆以满足不同的使用要求。

在不同的环境里，推杆和电机，特殊功能附件的任意组合，不同组合的电动推杆的功能和应用领域也就不一样，下面对于电动推杆的选型总结如下：1、一些简单的推拉我们可以选用普通的电机和梯形丝杠来进行作业，一般可应用于实现物体的简单推拉且要求精度不高的应用场合。

2、如果是在平稳的环境中作业，电动推杆要求小推力，体积小，静音，运行平稳。

电动推杆选用24V/12V直流永磁电机驱动，铝合金或不锈钢传动秆，此类电动推杆主要应用于电动护理床、手术床、牵引床、牙科椅，按摩床，跑步机健身器材与医疗设备行业中，配备过载保护功能，内置备用电池。

3、如果是在一些要求比较高的环境，像是对精度、效率和速度等方面都有一定要求的时候，我们可以配置电位计、霍尔反馈等，也可以使用伺服电机亦或是步进电机，这些组合起来他们的成本是比较高的但是同样的他们的精度和效率也非常高，对安装和维护人员的要求同样也很高。

4、电动推杆应用的领域相同，但不同产品对同类型的电动推杆的技术要求也不尽相同，因此选择合适的电动推杆规格就非常关键，如何选择电动推杆，主要因素有推力，行程，静音，工作循环方式，控制模式，安装附件等因素。

推杆电机工作原理推杆电机是一种常见的直线电机，它通过电能转换为机械能，实现直线运动。

推杆电机由电源、电机控制器、推杆和传感器组成。

它的工作原理基于电磁感应和电磁力的作用。

电源提供电能给电机控制器，控制器根据接收到的指令和反馈信息来控制推杆电机的运动。

电机控制器是推杆电机的大脑，它可以根据不同的应用需求控制推杆电机的速度、力量和位置。

推杆电机内部有一个电磁线圈，当电流通过线圈时，会产生一个磁场。

根据洛伦兹力定律，当电流通过导体时，会受到磁场力的作用。

推杆电机利用这个原理，通过电流在电磁线圈中产生的磁场力来实现直线运动。

推杆电机的推杆部分由磁铁和铁芯组成。

当电流通过电磁线圈时，磁铁会受到磁场力的作用，产生推动力，推动铁芯沿着轴线方向移动。

推杆电机的推动力与电流的大小和方向有关，当电流改变时，推动力也会相应改变。

推杆电机中的传感器起到了反馈控制的作用。

传感器可以实时感知推杆的位置和速度，并将这些信息反馈给电机控制器。

电机控制器根据传感器的反馈信息来调整电流的大小和方向，从而控制推杆电机的运动。

推杆电机广泛应用于各个领域，例如自动化生产线、医疗设备、汽车工业等。

在自动化生产线中，推杆电机可以精确控制物体的位置和速度，实现高效的生产。

在医疗设备中，推杆电机可以实现医疗器械的精准定位和移动。

在汽车工业中，推杆电机可以控制汽车座椅、天窗等部件的运动。

推杆电机是一种通过电磁感应和电磁力实现直线运动的电机。

它由电源、电机控制器、推杆和传感器组成。

推杆电机利用电流在电磁线圈中产生的磁场力来推动推杆的运动，并通过传感器反馈信息来控制电流的大小和方向。

推杆电机在各个领域都有广泛的应用，为自动化生产和精准控制提供了重要的技术支持。

电动推杆简介及其工作原理与内部结构机械是一种能够进行来回的来回运动的通过电力驱动的设备并被用于各类或简单或复杂的工艺流程当中,作为电动执行机构以实现远方集中操纵或自动操纵；电动推杆是什么：一种通用部件，自产生以来，以被普遍应用于电力，机械、冶金、交通、煤炭、化工、粮饲加工机械等部门，深受广大用户欢迎。

电动推杆品级：按额定推力目前分为2五、100、300、500、700、1000、1600、3200、5000、10000、20000、30000千克等12个品级，按行程为100、200、300、400、500、600、700、800、900、1000、1100、1200、1300毫米，电动推杆每种行程又有42或84，50或100，或两种速度。

电动推杆工作原理：电动机通过一对齿轮减速后带动一对丝杠螺母把电机的旋转运动变成直线运动，利用电动机正反转完成推拉动作。

推力和拉力相等。

如通过各类杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。

电动推杆通过改变杠杆力臂长度能够增加行程。

电动推杆自动爱惜：推杆内设有过载自动爱惜装置，推杆行程到极限位置或超过额定推力必然数值时，推杆自动停机工作，达到超载爱惜作用，使电机及构件不被损坏，但不能够此做行程开关利用。

因此要求在被推拉的构件装有开关，或着在电动推杆上装外接行程开关装置，以操纵推杆正常起停。

电动推杆内部结构：电动推杆由驱动电机、减速齿轮、丝杆、铜螺母、导管、推杆、滑座、弹簧、外壳及平安开关等零件所组成。

结构紧凑、动作灵活、安装方便。

在客户选择电动推杆机时能够方便检测咱们会利用外接的开关半置包括利用的支撑架构固然还包括推杆的爱惜箱。

•电动推杆是一种新型的电动执行机构，电动推杆要紧由、推杆和操纵装置等机构组成的一种新型直线执行机构，能够实现远距离操纵、集中操纵。

电动推杆在必然范围行程内作来回运动，一样电动推杆标准行程在，100，150，200，250，300，350，400mm，特殊行程也可依照不同应用条件要求设计定做。
