DTW型电动推杆
选用须知
首先针对工作对象的安装位置，确定机型，然后进行受力分析，确定所选用的推力（kg.f)、行程（mm)、速度(mm/s)，然后以规格系列表选出合适的推杆。
如有特殊要求，本公司可专门为您设计制造您所需的非系列产品。
电动推杆的外接的行程装置，电控箱和支撑架由顾客自备，如需要，我公司可代为配制，但应在订货合同中写明。
DTW型电动推杆主要技术性能参数、外形及安装尺寸
说明: 1、表中设定的速度为基本工作速度，在此速度数值上可按用户需要逐挡下减，最慢速度3.50mm/s，用于污水处理滗水器最慢速度可为0.25mm/s。
2、表中行程的确定，由用户可在范围内任选。
3、加长杆长度应加在LC内，为推杆最小伸出安装距尺寸。
4、图中“联街头”，“加长接杆”材质为1Cr18Ni9T(不锈钢)，主要用于污水处理厂滗水器上。
型号：ZF150-50
注：1、外形及安装尺寸的变动恕不另行通知；执行技术参数以随机说明书示为准。
2、ZF、ZW、ZB分别注解为：附着式、外部式、平板式，只是不同的称号而已，没有技术含意。

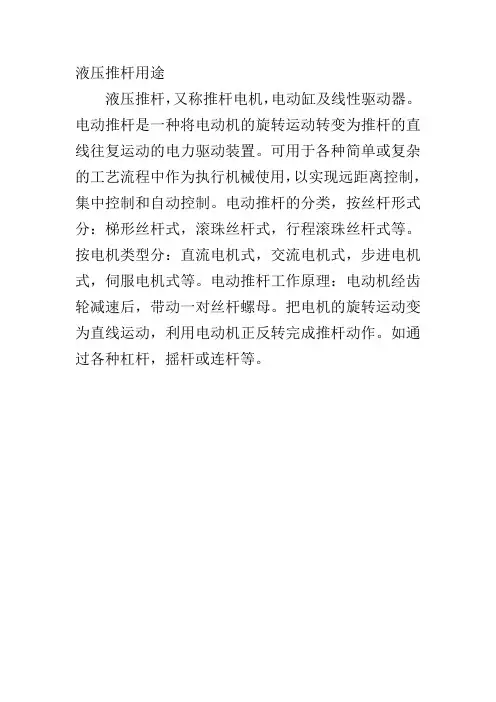

液压推杆用途
液压推杆，又称推杆电机，电动缸及线性驱动器。
电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。
可用于各种简单或复杂的工艺流程中作为执行机械使用，以实现远距离控制，集中控制和自动控制。
电动推杆的分类，按丝杆形式分：梯形丝杆式，滚珠丝杆式，行程滚珠丝杆式等。
按电机类型分：直流电机式，交流电机式，步进电机式，伺服电机式等。
电动推杆工作原理：电动机经齿轮减速后，带动一对丝杆螺母。
把电机的旋转运动变为直线运动，利用电动机正反转完成推杆动作。
如通过各种杠杆，摇杆或连杆等。

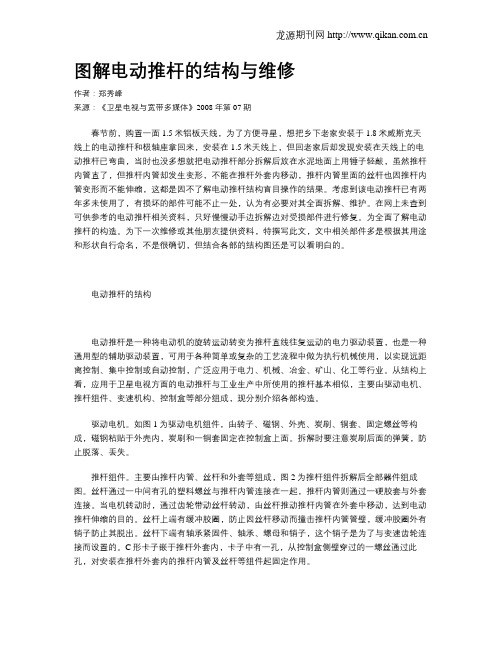

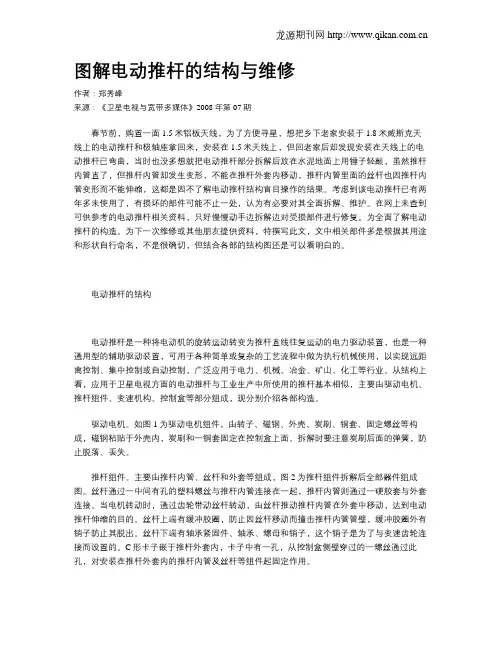

图解电动推杆的结构与维修作者：郑秀峰来源：《卫星电视与宽带多媒体》2008年第07期春节前，购置一面1.5米铝板天线，为了方便寻星，想把乡下老家安装于1.8米威斯克天线上的电动推杆和极轴座拿回来，安装在1.5米天线上，但回老家后却发现安装在天线上的电动推杆已弯曲，当时也没多想就把电动推杆部分拆解后放在水泥地面上用锤子轻敲，虽然推杆内管直了，但推杆内管却发生变形，不能在推杆外套内移动，推杆内管里面的丝杆也因推杆内管变形而不能伸缩，这都是因不了解电动推杆结构盲目操作的结果。
考虑到该电动推杆已有两年多未使用了，有损坏的部件可能不止一处，认为有必要对其全面拆解、维护。
在网上未查到可供参考的电动推杆相关资料，只好慢慢动手边拆解边对受损部件进行修复。
为全面了解电动推杆的构造。
为下一次维修或其他朋友提供资料，特撰写此文，文中相关部件多是根据其用途和形状自行命名，不是很确切，但结合各部的结构图还是可以看明白的。
电动推杆的结构电动推杆是一种将电动机的旋转运动转变为推杆直线往复运动的电力驱动装置，也是一种通用型的辅助驱动装置，可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制，广泛应用于电力、机械、冶金、矿山、化工等行业。
从结构上看，应用于卫星电视方面的电动推杆与工业生产中所使用的推杆基本相似，主要由驱动电机、推杆组件、变速机构、控制盒等部分组成，现分别介绍各部构造。
驱动电机。
如图1为驱动电机组件，由转子、磁钢、外壳、炭刷、铜套、固定螺丝等构成，磁钢粘贴于外壳内，炭刷和一铜套固定在控制盒上面。
拆解时要注意炭刷后面的弹簧，防止脱落、丢失。
推杆组件。
主要由推杆内管、丝杆和外套等组成，图2为推杆组件拆解后全部器件组成图。
丝杆通过一中间有孔的塑料螺丝与推杆内管连接在一起，推杆内管则通过一硬胶套与外套连接。
当电机转动时，通过齿轮带动丝杆转动，由丝杆推动推杆内管在外套中移动，达到电动推杆伸缩的目的。
RV系列RVR系列
GSX系列 内含伺服电机，与各式伺服控制器匹配
超长寿命，最紧凑伺服电动缸
GSX系列集成了EXLAR行星滚柱丝杠技术和T-LAM定子分段迭片技术，创立直线运动的革命。
EXLAR独特设计将行星滚柱丝杠与电机转子有机结合，将行星滚柱均布安装在主丝杠周围，并精确机装入空心转子中，保证与转子绝对同步
Exlar 伺服电动缸 GSX 系列
◆每定子分段都包含独立相线圈，独立分段定子的外部线圈间的狭槽可以有效提高电机性能。
◆T-L A M技术电机按照U L标准，电机系统达到H级绝缘等级◆
T-LAM技术通过UL认证CE认证
特殊产品
不锈钢FT系列伺服电动缸，食品安全级伺服电动缸
高兼容性
Exlar产品减轻了最终用户的负担，将FT系列伺服电动缸设计成能与能与任意标准伺服电机相互组合。
安照客户的需求，配置
电机安装方式，推杆安装方式，齿轮减速比等。
FT系列伺服行星滚柱丝杠电动缸。

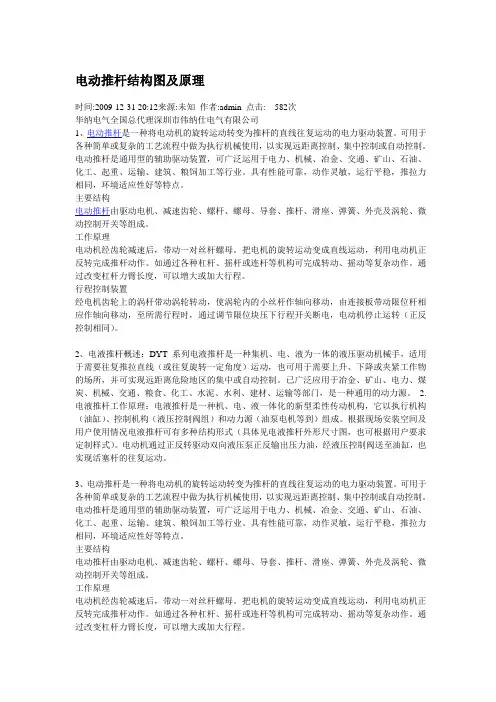

电动推杆结构图及原理时间:2009-12-31 20:12来源:未知作者:admin 点击: 582次华纳电气全国总代理深圳市伟纳仕电气有限公司1、电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。
可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制。
电动推杆是通用型的辅助驱动装置，可广泛运用于电力、机械、冶金、交通、矿山、石油、化工、起重、运输、建筑、粮饲加工等行业。
具有性能可靠，动作灵敏，运行平稳，推拉力相同，环境适应性好等特点。
主要结构电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。
工作原理电动机经齿轮减速后，带动一对丝杆螺母。
把电机的旋转运动变成直线运动，利用电动机正反转完成推杆动作。
如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。
通过改变杠杆力臂长度，可以增大或加大行程。
行程控制装置经电机齿轮上的涡杆带动涡轮转动，使涡轮内的小丝杆作轴向移动，由连接板带动限位杆相应作轴向移动，至所需行程时，通过调节限位块压下行程开关断电，电动机停止运转（正反控制相同）。
2、电液推杆概述：DYT系列电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。
已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。
2.电液推杆工作原理：电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。
根据现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。
电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。
电动推杆原理
电动推杆是一种通过电力驱动的线性运动装置，它使用直流电机或交流电机驱动螺杆杆塞进行推拉动作。
其工作原理主要涉及电机、传感器、电控模块和机械结构等几个方面。
首先，电动推杆的核心部件是电动机，通过电与磁的相互作用，将电能转化为机械能，实现杆塞的线性运动。
电动机的转矩输出能够推动螺杆杆塞的前后移动。
为了准确控制电动推杆的位置和速度，通常会在装置上安装一些传感器。
其中，位置传感器可以实时检测杆塞的位置，并将反馈信号传递给电控模块。
电控模块则会根据输入的控制信号进行计算和反馈控制，通过调整电机的驱动力，来实现对电动推杆的精确控制。
此外，电动推杆的机械结构也非常重要。
通常，电动推杆采用螺杆传动机构，即通过电机的旋转运动带动螺杆的旋转，螺杆与杆塞之间的螺纹配合使得杆塞沿着螺杆轴线作直线运动。
同时，为了减少摩擦阻力和增加运动的平稳性，机械结构还需要考虑适当的轴承和传动部件。
总的来说，电动推杆通过电能转换为机械能，通过电机、传感器、电控模块和机械结构等部件的配合工作，实现杆塞的线性运动，广泛应用于各种需要精确控制位移和力的工业自动化领域。
电动推杆结构图及原理时间:2009-12-31 20:12来源:未知作者:admin 点击: 582次华纳电气全国总代理深圳市伟纳仕电气有限公司1、电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。
可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制。
电动推杆是通用型的辅助驱动装置，可广泛运用于电力、机械、冶金、交通、矿山、石油、化工、起重、运输、建筑、粮饲加工等行业。
具有性能可靠，动作灵敏，运行平稳，推拉力相同，环境适应性好等特点。
主要结构电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。
工作原理电动机经齿轮减速后，带动一对丝杆螺母。
把电机的旋转运动变成直线运动，利用电动机正反转完成推杆动作。
如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。
通过改变杠杆力臂长度，可以增大或加大行程。
行程控制装置经电机齿轮上的涡杆带动涡轮转动，使涡轮内的小丝杆作轴向移动，由连接板带动限位杆相应作轴向移动，至所需行程时，通过调节限位块压下行程开关断电，电动机停止运转（正反控制相同）。
2、电液推杆概述：DYT系列电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。
已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。
2.电液推杆工作原理：电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。
根据现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。
电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。
电动推杆原理
电动推杆是一种利用电动机驱动的装置，可以实现直线运动。
它由电动机、减速机、传动机构和导向装置等组成。
电动推杆的工作原理是利用电动机的旋转运动通过减速机将转速降低，然后传递给传动机构，最终推动推杆实现直线运动。
电动机是电动推杆的核心部件，它将电能转化为机械能。
电动机通常采用交流电动机或直流电动机，根据具体应用场景选择合适的电机。
电动机的转速和输出功率直接影响着电动推杆的性能。
减速机起到了降低电动机转速的作用。
减速机通常采用齿轮传动或带传动的形式，通过不同的齿轮组合来实现减速效果。
减速机一般具有结构紧凑、传动效率高等特点。
然后，传动机构将减速机输出的转速和力量传递给推杆。
传动机构通常采用丝杠传动、齿轮传动或皮带传动等形式，根据具体需求选择合适的传动方式。
传动机构的设计要考虑到传动效率、精度和噪声等因素。
导向装置起到了引导和支撑推杆运动的作用。
导向装置通常采用滑动轴承、直线导轨等结构，确保推杆在运动过程中的稳定性和精度。
电动推杆广泛应用于自动化设备、工业生产线、医疗器械、舞台设备等领域。
它具有结构简单、运动平稳、精度高等优点，可以实现
直线运动的自动化控制。
电动推杆是一种利用电动机驱动的装置，通过电动机、减速机、传动机构和导向装置等部件的协同工作，将电能转化为机械能，实现直线运动。
它在自动化控制领域有着广泛的应用前景。
电动推杆工作原理
电动推杆是一种常见的线性执行器，它通过电动机驱动，将旋转运动转化为直线运动。
它由电动机、传动机构和推杆组成。
电动推杆的电动机通常是直线电动机或步进电机。
当电动机启动时，它的旋转运动通过传动机构传递到推杆上。
传动机构通常由螺旋副或齿轮传动组成。
不同的传动机构可以提供不同的速度和扭矩输出。
螺旋副是一种常见的传动机构，由螺纹轮和螺纹杆组成。
当电动机驱动螺纹轮旋转时，螺纹杆会沿着轴向移动，推动推杆实现直线运动。
螺旋副具有较高的传动效率和较大的负载能力，适用于较大的推力要求。
齿轮传动是另一种常见的传动机构，由齿轮和传动轴组成。
当电动机驱动齿轮旋转时，齿轮的齿轮会通过传动轴传递给推杆，推动推杆实现直线运动。
齿轮传动可以提供较高的速度和较大的扭矩输出，适用于较高的速度和较小的推力要求。
电动推杆在工业自动化、机械手臂、医疗设备等领域广泛应用。
其工作原理简单，通过电动机驱动实现直线运动，提供了更灵活和精确的运动控制能力。
同时，电动推杆还可以通过编码器等位置反馈装置实现闭环控制，提高运动的准确性和稳定性。

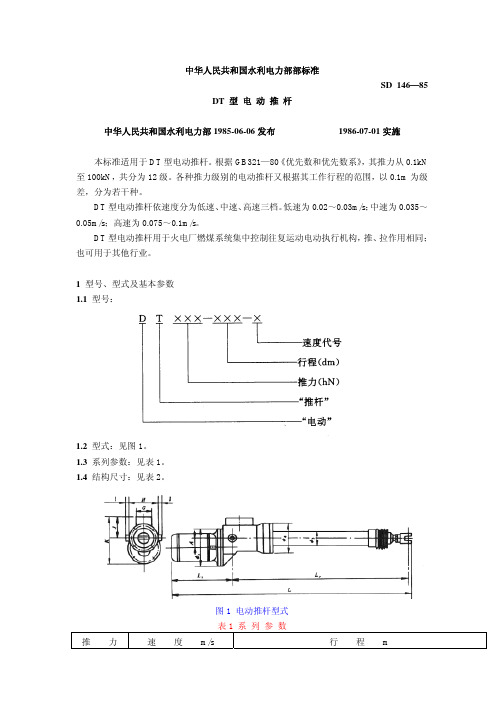

一、概述本公司是专业生产电站机械及配套件的厂家。
DT型电动推杆已在全国许多厂家应用，获得了较高的评价。
最近我公司根据用户反馈意见，结合当前技术水平的发展，对以往的电动推杆进行了全面的改进设计。
新型的产品更加适应用户的需要，同时也更大限度地满足各种环境的要求。
达到了系列化，拥有众多的品种和规格。
DT型电动推杆是一种直行程电动执行机构，能够完成往复直线运动，借助于其它机构还能够完成转动和摆动。
该产品的共同特点：1、精选各种专用电机，启动转矩大，可带负荷启动。
2、设有过载保护机构和行程控制机构，便于用户实现自动控制。
3、采用全封闭密封，适合电站、输煤、通风系统等恶劣的环境使用。
4、该机体积小、重量轻、安装调试方便。
该系列电动推杆集中了我公司多年的生产经验和高超的设计及现场服务经验，优质的制造质量，在技术上和产品质量上都有较高的信誉。
该产品广泛应用于电站、矿山、港口、冶金、轻工等系统中，也适合于具有相同工作环境和使用要求的其它行业中，并具有满足系统要求的程控、集控和就地控制的能力。
二、工作环境1、工作环境：不含强腐蚀性、易燃、易爆的介质；2、环境温度：-30℃～50℃；3、相对湿度：80%（20±5℃）；4、无强烈震动；5、工作制：①短时工作制：额定时间10分钟；②频繁工作制：每小时往复十五次；6、海拔高度不超过1000米；7、电源：380V、50Hz、三相四线制。
三、推杆的机构性能1、行程控制机构：本机构均采用计数器进行行程控制，可以控制推杆在最大行程范围内任意一固定行程或全行程范围内工作。
2、过载保护机构：本机构分别有A、B、C、几种结构形式，它是使推杆在工作行程范围内任一位置上所承受的推拉载荷超过额定载荷时，自动切断电源而停止工作，进而保护电机和工作系统免遭损坏。
3、手动轴：本机配有手轮或手柄，以方便现场调试或紧急情况下的现场就地手动操作用。
四、电动推杆的安装安装电动推杆时，应考虑现场手动操作、调试及维护方便的空间，也必须考虑推杆自身的运动空间。
电动推杆原理电动推杆是一种常见的线性执行器，它通过电动机驱动螺杆的旋转运动，将旋转运动转换为直线推动，从而实现对物体的推拉操作。
它在工业自动化领域得到广泛应用，具有结构简单、体积小、功率大、速度快、精度高等优点。
本文将介绍电动推杆的工作原理和结构特点。
电动推杆的工作原理主要是通过电动机的驱动，将电能转换为机械能，进而实现直线推动。
电动推杆通常由电动机、减速器、螺杆、导轨、外壳等部件组成。
电动机通过减速器驱动螺杆旋转，螺杆的旋转运动将螺母沿着螺杆轴向移动，从而推动推杆沿着导轨做直线运动。
整个过程中，电动机提供动力，减速器提供转速和扭矩的调节，螺杆和螺母则将旋转运动转换为直线运动。
电动推杆的结构特点包括紧凑、高效、可靠和灵活。
由于采用了螺杆传动，电动推杆的结构相对简单，体积小巧，可以实现高功率输出。
同时，螺杆传动还具有自锁的特性，能够保证在停止电源供应时，推杆能够保持所在位置不动，从而提高了安全性。
另外，电动推杆还可以根据需要进行定制，可以选择不同的电机、减速器和螺杆等部件，以适应不同的工作环境和要求。
电动推杆在工业自动化领域有着广泛的应用。
它可以用于各种自动化设备中，如包装机械、注塑机、数控机床、输送设备等。
在这些设备中，电动推杆可以实现对工件的定位、夹持、推拉等动作，从而提高生产效率和产品质量。
同时，电动推杆还可以与传感器、控制器等设备配合使用，实现自动化生产线的控制和监测，提高生产过程的智能化水平。
总的来说，电动推杆作为一种常见的线性执行器，具有结构简单、体积小、功率大、速度快、精度高等优点，适用于各种工业自动化设备中。
它的工作原理是通过电动机驱动螺杆的旋转运动，将旋转运动转换为直线推动，实现对物体的推拉操作。
在实际应用中，电动推杆的结构特点和工作原理为工业自动化提供了便利，为生产过程的智能化和自动化提供了有力支持。
电动推杆的10个优点有：
1.精度高：电动推杆的精度非常高，可以精确控制推力和速度，从而实现精确的定位和运动控制。
2.无污染：电动推杆不需要使用任何液体或气体，因此不会产生液压油或气体泄漏的问题，从而减少了对环境的污染。
3.维护成本低：电动推杆通常采用寿命较长的电机和丝杠技术，因此维护成本相对较低。
4.易于安装：电动推杆结构简单，安装和维护都非常方便。
5.环保节能：电动推杆不会产生废液或废气，对环境友好，并且能够更好地满足节能要求。
6.可以带负荷启动：电动推杆可以承受较大的启动负荷，而不会对电机和机件造成损坏。
7.具有超负荷保护能力：电动推杆具有超负荷保护功能，能够避免电机和机件的损坏。
8.驱动力范围广：同一台电液推杆的推、拉力可无线调速，驱动力范围广，这是电动推杆和气动推杆无法比拟的。
9.节约空间：不需要复杂的成套系统支持（包括泵、管道、阀门、过滤器、很多接头等），可以节约大量空间。
10.保持安静的工作环境：没有油污的污染，大幅度降低噪音，保持洁净安静的工作环境。
电动推杆原理讲解
电动推杆是一种线性运动执行器，它通过电机驱动螺杆，使推杆在导轨上做直线运动。
它通常由电动机、减速器、螺杆和导轨等部件组成。
具体来说，电动推杆的原理如下：
1.电动机转动：电动推杆的电机通常是交流电机或直流电机，通
过电源将电能转换为机械能，驱动电动推杆工作。
2.减速器传动：电动机带动减速器转动，通过减速器将高速低扭
的电机输出转化为低速大扭力的输出轴。
3.螺杆旋转：推杆的一个端部与螺杆相连，当螺杆旋转时，推杆
也会沿着螺杆轴线方向做直线运动。
4.导轨引导：推杆通过导轨运动时，需要有导轨进行引导，以确
保推杆的运动轨迹准确和平稳。
5.控制系统调节：为了实现对电动推杆的控制，一般需要配备控
制系统。
控制系统可以通过控制电机的旋转速度和方向，来控
制推杆的运动速度和方向，以满足不同的工作要求。
总之，电动推杆是一种基于螺杆和导轨原理的线性运动执行器，可以通过电机驱动实现直线运动，并广泛应用于各种机械和自动化设备中。
