KBSGZY矿用隔爆型移动变电站整体结构2013-4-6 13:48 上传下载附件 (6.62 KB)矿用隔爆型移动变电站主要由主变压器、高压负荷开关（或高压真空开关）、低压馈电开关（或低压保护箱）组成。
主变压器的原理没有什么好讲的，和普通的三相变压器一样，只不过是多了几个调压的抽头。
高压侧接线：高压接线室的接线：高压接线室的位置在上图中已经标出，他内部有3个电源接线柱和四个控制线接线柱。
电源接线柱的一端与变压器的一次绕组连接，另一端用于连接电源接线，在这里与高压开关连接了。
高压分线盒内的接线：高压分线盒内有9个接线柱，他们用于调整二次侧的输出电压。
比如我们要求变压器的变比为6000/1200V正常情况下，我们将分接开关调整到额定的X2—Y2—Z2位置（图5-2）。
这时二次侧的空载输出电压应为1200V。
如果这是测量的输出电压低了，只有1000V，这是我们就可以将分接开关调至X3—Y3—Z3（图5-3）。
高压侧额定电压有6 000V和10 000V，分接电压均为±5%。
高压侧额定电压 6 000V，分接电压+5%时6 300V，－5%时5 700V；高压侧额定电压 10 000V，分接电压+5%时10 500V，－5%时9 500V。
低压接线室的接线：低压接线室有六个接线柱，分别引出变压器二次侧绕组的六个出线端。
这六个接线柱可以将变压器的二次侧接成三角形或星型，以便输出不同的电压。
当主变压器的二次侧具有1 200（1 140）V与693（660）V可变换的输出时，接成星型（如图6-1）输出 1200V，接成三角形（如图6-2）输出693V。
当主变压器的二次侧具有693（660）V 与400（380）V可变换的输出时，接成星型输出 693V，接成三角形输出400V。
本贴为《防爆磁力启动器原理与维修》系列教程内容移动变高压开关主回路为了控制移动变电站主变压器电源的接通与断开，在移变箱体的原边侧安装有一个高压真空开关，此高压开关通过法兰连接在箱体上。

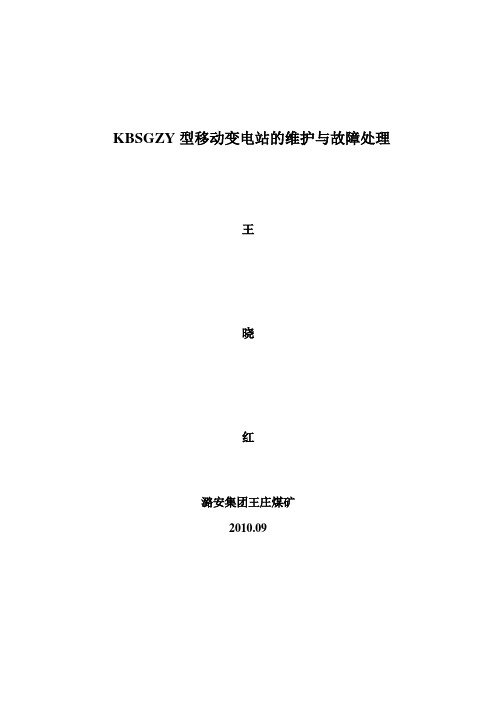

KBSGZY型移动变电站的维护与故障处理王晓红潞安集团王庄煤矿2010.09KBSGZY型移动变电站的维护与故障处理王晓红（潞安环能公司王庄煤矿，山西长治064031）摘要本文结合KBSGZY型移动变电站的结构和原理，着重阐述了移变的日常维护的内容和方法，常见故障的分析和处理。
关键词移变维护故障处理随着煤矿科学技术的发展，井下大功率设备的应用，移动变电站的供电方式也必然普及到了每一个工作面，每一部皮带，甚至每一台水泵。
同时，移动变电站的日常维护和故障维修知识，也是所有电气维护工必须了解和熟练掌握的。
目前，我矿使用的移动变电站主要有：四平市（FB-6高开、BKD1-500/1200/660低开）、太原平阳（KBZ-630/1200低开）、泰安众诚（PBG-250/6000高开、BXBD-800/1200低开）三种型号。
本文就我矿运行较多的四平市生产的KBSGZY 型移动变电站的结构原理、维护检修作一分析探讨。
一、简述1、型号意义K--矿用 B--隔爆 S --三相 G --干式 Z --组合式 Y --移动式2、容量：315、500、630、800、1000、1250、1600KVA等等3、电压：一次侧 10、6KV 二次侧 3300、1200、660V4、开关类型：空气型、真空型、智能型5、生产厂家：目前我矿使用的高低压馈电开关主要有：四平市（FB-6高开、BKD1-500/1200/660低开）、太原平阳（KBZ-630/1200低开）、泰安众诚（PBG-250/6000高开、BXBD-800/1200低开）二、结构（四平市的FB-6/BKD1-500型）移动变电站由一台压气式隔爆高压负荷开关箱、一台两侧面采用瓦楞钢板结构的干式隔爆变压器和一台隔爆低压馈电开关箱组装而成，三个部分之间用法兰隔爆面连接成一个整体。
1）高压侧装有6千伏、100安的FB-6型高压隔爆负荷开关。
开关箱内还装有母线，操作机构、灭弧装置、终端元件Z及按钮TA1、TA2、TA3。
KBSGZY-□/□R系列矿用隔爆型移动变电站1．1 概述（1）生产矿家: 山西华鑫电气有限公司(阳煤集团)。
如图1所示。
图1 山西华鑫移动变电站结构（2）组成: KBG-□/□FYZ真空高压配电箱、KBGSG-□/□干式变压器(R型卷铁芯)、BXB-□/□低压保护箱。
（3）过流(过载、短路、断相)、过电压、欠电压、漏电(漏电闭锁、漏电跳闸)保护装在低压保护箱内,控制保护装置为PLC(型号FC-32R)。
保护装置动作，高压开关跳闸。
1.2 KBG-200/10FYZ隔爆型高压真空配电装置1、型号KBG-200/10FYZK矿用；B隔爆；G高压；I N=200A；U N=10kV；F负荷；Y移动；Z真空断路器。
2、用途作为隔爆型干式变压器315kV•A~1250kV•A移动变电站高压侧开关。
如图2所示。
图2 KBG-200/10FYZ配电箱断路器3、主要技术参数◆U N=10kV，U max=11.5kV，I N=200A，f=50H z，额定开断电流6.3kA；◆工频耐压：（1）动力回路：相-相、相-地、动触头-静触头28kV，1min。
（2）二次回路：2kV，1min。
◆最小电气间隙：10kV—100mm，100V—2.5mm。
◆最小爬电距离：10kV—160mm，100V—4mm。
4、电气原理◆ZN8-630/10~12.5型真空断路器，手车式框架结构。
◆电动机合闸或手动合闸，弹簧储能。
◆分闸：手动脱扣、失压脱扣、分励线圈得电脱扣。
◆电气原理如图1所示。
X3X2X1(终端元件)(手动脱扣)(四芯接线端子,去BXB,电源)C243SAD2D1ZJSC1.2C1.1FAFAC36V43(四芯接线端子,去BXB,电源)C12VC1.2C1.1J3J2M1(停上级电源)LEDLEDLED(电源)ZK1(分闸)(合闸)ZK2RD2RD1(四芯接线端子,去BXB,合闸)P165QAJ1JZJ1ZK3压敏电阻110V36V10kVYHYMZKGKPECBA10kVdiRBSK(门闭锁)(急停)JTL图1 电气原理（1）电动机合闸◆合高压隔离开关GK→YH得电,10kV/36V,100V→电源灯亮,分闸灯亮;◆低压侧综合保护装置正常→按低压侧复位按钮→失压线圈S得电吸合→为合闸准备;ZJ吸合→ZJ1闭合→为继电器J吸合准备。
KBSGZY矿用隔爆型移动变电站原理与维修KBSGZY矿用隔爆型移动变电站是一种能够在煤矿等爆炸危险环境下使用的移动供电设备，主要用于供应电能给矿井的电动机设备。
它采用了特殊的隔爆防护措施，能够有效防止爆炸危险因素引起的火灾和爆炸，确保人员和设备的安全。
1.输入电源：矿用隔爆变电站通过高压线路和输入开关进行输入电源的接入，输入电源经过绕组和变压器进行降压，以便后续使用。
3.变压器：经过发电和输入电源后，矿用隔爆变电站需要将电压进行变压，以便为矿井提供所需的电压。
变电站内部的变压器会将输入电源的高压转化为所需的低压，以满足矿井所需的电能。
4.低压开关：矿用隔爆变电站配备了多种低压开关，用于控制和保护供电设备。
低压开关主要包括接触器、熔断器、断路器等，能够对电流、电压等参数进行监控和保护，确保设备的安全运行。
维修矿用隔爆型移动变电站需要注意以下几点：
1.定期检查：定期对变电站进行检查，包括外观、接线、设备状态等方面，及时发现并处理异常情况。
2.清洁保养：保持变电站的清洁，定期清理灰尘和污垢，确保设备的散热和运行正常。
3.维护电缆接头：检查电缆接头的紧固情况，确保接头良好连接，防止松动和脱落。
4.处理故障：当变电站出现故障时，应及时排除，可以根据故障指示灯或报警器的提示进行判断和修复。
5.做好安全防护：在维修过程中，应戴好电气绝缘手套、绝缘工具，并切断电源，以确保人员的安全。
总之，KBSGZY矿用隔爆型移动变电站通过合理的电路设计和隔爆防护措施，可以在爆炸危险环境下安全运行。
维修时需要定期检查、清洁保养、维护电缆接头，并及时处理故障，做好安全防护工作，以确保设备的正常运行和人员的安全。

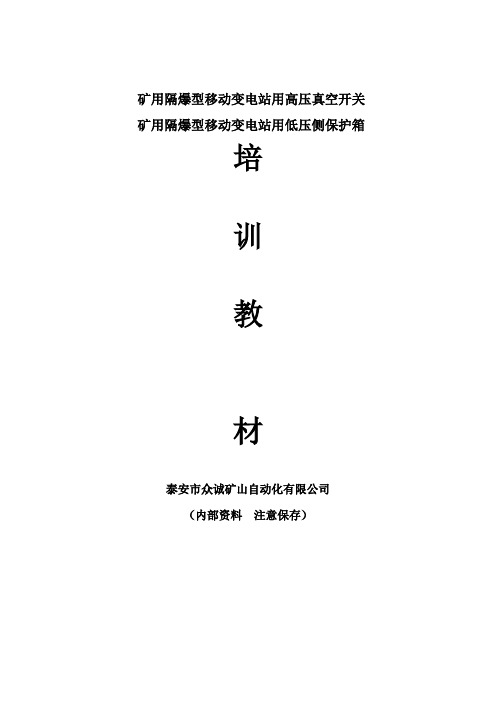

矿用隔爆型移动变电站用高压真空开关矿用隔爆型移动变电站用低压侧保护箱培训教材泰安市众诚矿山自动化有限公司（内部资料注意保存）目录公司简介 (1)第一部分矿用隔爆型移动变电站用高压真空开关矿用隔爆型移动变电站用低压侧保护箱一、高低压开关特点和性能总述二、屏的原理及参数设定方式三、ＰＬＣ的原理及故障查找四、断路器原理五、漏电原理及故障查找六、高低压开关工作原理七、试验方法八、安装九、使用操作十、故障处理及分析方式十一、故障分析第一部分KBG- /6 Y【KBG- /10】矿用隔爆型移动变电站用高压真空开关BXB- /1140（660）【BXB- /3.3Y】矿用隔爆型移动变电站用低压侧保护箱一、特点和性能总述1、产品简介该产品系全国首台采用进口工业可编程序控制器（PLC）和人机屏（GOT）的矿用隔爆型低压综合保护箱，配套移动变电站采用国际流行的低压侧故障分断高压侧电源的运行模式。
该产品既吸纳了国际先进的智能化技术和结构型式，又有机地结合了中国煤矿配套设备的特点，可与进口变压器和国产变压器配套使用。
同时该产品符合GB3836—2000《爆炸性环境防爆电气设备》最新国家标准规定。
其技术指标、性能和结构等各方面均优于国内同类产品，为我国煤矿井下提供了一种性能优良、安全可靠的电气设备，是广大客户同类产品的最佳选择。
2、产品特点（1）采用低压侧故障分断变压器高压侧电源的运行模式。
优点：对整套系统来说分断电流最小。
（2）采用先进的进口PLC工业用可编程序逻辑控制器。
优点：抗干扰性强，不易损坏，容易查找故障。
（3）采用人机对话屏GOT。
（液晶显示器及设置键盘）优点：自由设置参数，故障显示直观。
（4）机械特点高压侧分三腔，低压侧四输出。
优点：设隔离开关腔（有明显断开点），拉开隔离后，可以方便维修开关和下级开关，可带多组负荷。
3、我公司几种产品型号说明（1）KBG— /6 Y（2）KBG— /10（3）BXB— /1140（660）Y（4）BXB— /3.3 Y4、结构特征（1）高压真空开关结构：配电装置主要由隔爆箱、断路器和PLC智能型综合保护器（包括人机屏GOT）三大部分组成。
KBSGZY-T-口/10(6)系列矿用隔爆型移动变电站（执行标准：Q/320115DQ03-2011和GB8286-2005）使用说明书南京大全变压器有限公司目录1．概述 (3)2．使用条件 (3)3．产品分类 (3)4．结构概述 (4)5．移动变电站额定性能数据 (7)6．移动变电站各组成部分配套技术参数 (9)7．外形尺寸及重量 (11)8．安装调整 (11)9．运输储存 (12)10．产品验收 (12)11．常见故障原因和处理方法 (13)12.订货须知 (13)13.售后服务 (13)使用前请详细阅读《使用说明书》，错误的操作和使用可能会导致身体的伤害或设备的损坏！1、概述KBSGZY-T-口/10（6）系列矿用隔爆型移动变电站（以下简称移动变电站)，是由移动变电站用干式变压器、高压负荷开关(或高压真空配电装置)和低压馈电开关(或低压保护箱)等三个部分组合而成的移动式成套装置。
移动变电站主要用于煤矿井下，作为额定频率为50Hz，额定一次电压为6kV或10kV、额定二次电压为660V或1140V，中性点不直接接地的三相电力系统中运行，可以随工作场地移动，为煤矿井下的各种动力设备和各种用电装置提供电源。
本产品符合标准《Q/320115DQ03-2011》和《GB8286-2005》的要求2、使用条件矿用隔爆型移动变电站在下列条件下保证长期工作：a)海拔不超过1000m；b)环境温度：最高气温+40℃最高日平均温度+30℃最高年平均温度+20℃最低气温-5℃c)空气相对湿度不超过95%(+25℃时)；d)有甲烷混合气体和煤尘,且有爆炸危险的矿井中e)无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的地方；h)电源电压的波形近似正弦波；i)三相电源电压近似对称。
3、产品分类3.1、移动变电站的防爆型式和防爆标志防爆型式为：矿用隔爆型；防爆标志为：ExdI3.2、型号及含义矿用隔爆型移动变电站型号表示如下：K B S G Z Y□/□高压侧额定电压,6或10kV额定容量,kV A移动式组合结构“干”式“三”相矿用隔爆例如：一台3相、铜导线、空气自冷式、额定容量630kV A、一次侧电压10kV、二次侧电压1140/660V 的矿用隔爆型移动变电站型号表示KBSGZY-T-630/10。
K B S G Z Y矿用隔爆型移动变电站原理与维修
KBSGZY矿用隔爆型移动变电站整体结构
2013-4-6 13:48 上传
下载附件 (6.62 KB)
矿用隔爆型移动变电站主要由主变压器、高压负荷开关（或高压真空开关）、低压馈电开关（或低压保护箱）组成。
主变压器的原理没有什么好讲的，和普通的三相变压器一样，只不过是多了几个调压的抽头。
高压侧接线：
高压接线室的接线：
高压接线室的位置在上图中已经标出，他内部有3个电源接线柱和四个控制线接线柱。
电源接线柱的一端与变压器的一次绕组连接，另一端用于连接电源接线，在这里与高压开关连接了。
高压分线盒内的接线：
高压分线盒内有9个接线柱，他们用于调整二次侧的输出电压。
比如我们要求
变压器的变比为6000/1200V
正常情况下，我们将分接开关调整到额定的X2—Y2—Z2位置（图5-2）。
这时二次侧的空载输出电压应为1200V。
如果这是测量的输出电压低了，只有1000V，这是我们就可以将分接开关调至X3—Y3—Z3（图5-3）。
高压侧额定电压有6 000V和10 000V，分接电压均为±5%。
高压侧额定电压 6 000V，分接电压+5%时6 300V，－5%时5 700V；
高压侧额定电压 10 000V，分接电压+5%时10 500V，－5%时9 500V。
低压接线室的接线：
低压接线室有六个接线柱，分别引出变压器二次侧绕组的六个出线端。
这六个
接线柱可以将变压器的二次侧接成三角形或星型，以便输出不同的电压。
当主变压器的二次侧具有1 200（1 140）V与693（660）V可变换的输出时，接成星型（如图6-1）输出 1200V，接成三角形（如图6-2）输出693V。
当主变压器的二次侧具有693（660）V 与400（380）V可变换的输出时，接成星型输出 693V，接成三角形输出400V。
本贴为《防爆磁力启动器原理与维修》系列教程内容
移动变高压开关主回路
为了控制移动变电站主变压器电源的接通与断开，在移变箱体的原边侧安装有一个高压真空开关，此高压开关通过法兰连接在箱体上。
图一
我们以泰安众诚的K B G –□/ □□ 系列矿用隔爆型移动变电站用（永磁）高压真空开关为例，进行讲解。
上图是高压开关的主回路原理图。
高压隔离开关：
高压隔离开关为手动控制，其操作手柄在图一中已经标出，按下操作手柄下的闭锁按钮，然后转动操作手柄，可以接通与断开隔离开关。
闭锁按钮的作用是防止带点分合隔离开关。
高压真空断路器：
高压真空断路器如下图所示，主要由真空管、及合闸机构组成。
真空断路器的合闸有手动和电动两种形式，使用手动合闸时，直接转到手动合闸手柄即可。
电动合闸时，按启动按钮，控制系统接通合闸电机，合闸电机再带动机构合
闸。
高压压敏电阻：
在电路中起过电压保护、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、等作用。
压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时，流过它的电
流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。
利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
控制变压器：
为控制回路以及合闸电机提供工作电源
电流互感器：
对主回路电流进行采样，送到保护器（PLC）有保护器对采样电流进行比较、计算，从而判断主回路的工作状态，并进行过电流保护。
以上就是主回路中的主要元件。
主回路的工作原理很简单，合上隔离开关，按合闸按钮，合闸电机转动（或手动合闸），真空断路器合闸，接通移动变电站主变压器原边绕组的电源。
主变压器工作。
本贴为《防爆磁力启动器原理与维修》系列教程内容
高压真空断路器原理
真空断路器是高压开关的主要部件，负责接通与断开主回路电源。
下图中的虚线框内是真空断路器内部的电气原理图（点击图片可放大）
真空断路器实物图（点击图片可放大）
真空断路器的电动合闸，是由电动机带动的。
按合闸按钮，电动机得电转动，带动真空断路器的合闸机构动作，使真空管闭合。
现在我们来看看合闸电机的控制电路。
真空断路器的合闸
8、18号线为真空断路器的电气控制元件提供110V的电源。
合上隔离开关之后，6000/110V的控制变压器有电、8、18号线有电，失压脱扣器得电吸合。
为真空断路器的合闸做好准备。
失压脱扣器线圈的电流回路为：8#线——熔断器RD——失压脱扣线圈SQ——9#线——后备继电器K3常闭点——门闭锁按钮——18#线。
在上面这个回路中，门闭锁按钮的作用是防止高压开关开着门的时候合闸。
这是按下电动合闸按钮，PLC的P04端子的到合闸信号，则PLC驱动P41端子输出，合闸继电器K2吸合。
K2吸合之后，接通了合闸中间继电器JH1线圈的电源回路：8#线——熔断器RD——合闸中间继电器——真空断路器辅助常闭点触点FK4——1#线——合闸继电器触点K2-1——11#线——9#线——后备继电器K3——门闭锁按钮——18#线。
中间继电器JH1吸合。
JH1吸合之后，接通了合闸电机的电源回路：8#——熔断器RD——合闸中间继电器常开触点JH1-1——合闸电机DM——9#线——后备继电器K3——门闭锁按钮——18#线。
合闸电机得电转动，带动合闸机构动作，真空管闭合。
同时JH1吸合之后，JH1的JH1-2常闭点闭合，以防止合闸没有完成之前，合闸继电器K2释放，造成合闸失败。
其回路为：8#线——熔断器RD——合闸中间继电器——真空断路器辅助常闭点触点FK4——合闸中间继电器常开触点
JH1-2——9#线——后备继电器K3——门闭锁按钮——18#线。
这是，即使合闸继电器K2释放，仍能够保证JH1吸合，直到完成合闸动作。
合闸动作完成之后，为了防止合闸电机一直转动，在合闸电机中传入了真空短路器的辅助常闭点触点FK4，这样真空断路器合闸之后，FK4断开，切断了合闸中间继电器线圈的电源回路。
JH1是否，合闸电机停止转动。
真空断路器的分闸：
按下电分按钮，PLC的P03端口的到信号，则PLC驱动P40端子输出，分闸继电器K1吸合，接通了分闸中间继电器JH2的线圈回路，JH2吸合，其回路为：8#线——熔断器RD——分闸中间继电器线圈JH2——10#线——分闸继电器K1-
1——20#线——18#线。
JH2吸合之后，接通了脱扣线圈TQ的电源回路，脱扣线圈吸合，带动机构分闸。
其回路为：8#线——熔断器RD——整流桥——真空断路器辅助触点FK1——脱扣线圈TQ——分闸中间继电器触点JH2-1（JH2-2）——电阻R2——二极管——整流桥——18#线。
辅助触点FK2的作用：
在图一中，真空断路器还有一个辅助触点FK2，也就是3#线和14#线所接的那个辅助触点。
他的作用是
