第三章 汽车空调制冷系统

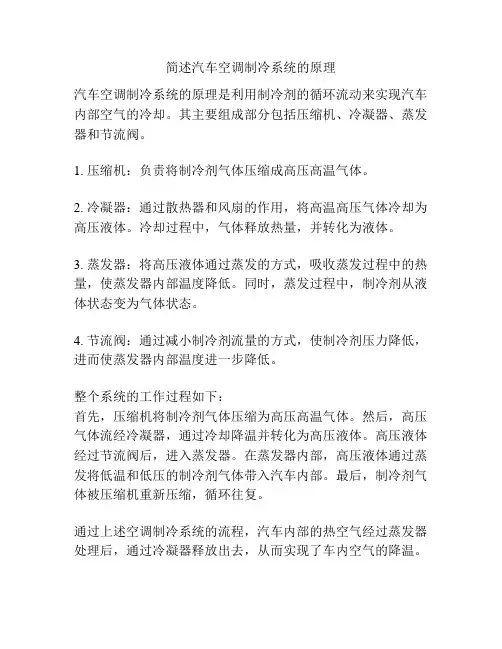

简述汽车空调制冷系统的原理
汽车空调制冷系统的原理是利用制冷剂的循环流动来实现汽车内部空气的冷却。

其主要组成部分包括压缩机、冷凝器、蒸发器和节流阀。

1. 压缩机：负责将制冷剂气体压缩成高压高温气体。

2. 冷凝器：通过散热器和风扇的作用，将高温高压气体冷却为高压液体。

冷却过程中，气体释放热量，并转化为液体。

3. 蒸发器：将高压液体通过蒸发的方式，吸收蒸发过程中的热量，使蒸发器内部温度降低。

同时，蒸发过程中，制冷剂从液体状态变为气体状态。

4. 节流阀：通过减小制冷剂流量的方式，使制冷剂压力降低，进而使蒸发器内部温度进一步降低。

整个系统的工作过程如下：
首先，压缩机将制冷剂气体压缩为高压高温气体。

然后，高压气体流经冷凝器，通过冷却降温并转化为高压液体。

高压液体经过节流阀后，进入蒸发器。

在蒸发器内部，高压液体通过蒸发将低温和低压的制冷剂气体带入汽车内部。

最后，制冷剂气体被压缩机重新压缩，循环往复。

通过上述空调制冷系统的流程，汽车内部的热空气经过蒸发器处理后，通过冷凝器释放出去，从而实现了车内空气的降温。

简述汽车空调制冷系统的组成和工作原理一、汽车空调制冷系统的组成汽车空调制冷系统主要由压缩机、冷凝器、蒸发器和节流装置四部分组成。

1. 压缩机：压缩机是汽车空调制冷系统的核心部件，其作用是将低温低压的气体通过压缩提高温度和压力，使其变为高温高压的气体。

常见的汽车空调制冷系统中使用的压缩机有离心式和活塞式两种。

2. 冷凝器：冷凝器是将高温高压的气体通过散热器散热后变为高温高压液态，其作用是将制冷剂释放出来，并将其变为液态，以便进入蒸发器。

3. 蒸发器：蒸发器是汽车空调制冷系统中最重要的部件之一，其作用是将液态制冷剂通过节流装置降低温度和压力，使其变为低温低压的气体。

在这个过程中，蒸发器会吸收周围环境中的热量，并将其带走，从而达到降低室内温度的目的。

4. 节流装置：节流装置是蒸发器中的一个小孔，其作用是通过限制制冷剂的流量，使其在经过蒸发器时降低温度和压力，从而实现制冷的效果。

二、汽车空调制冷系统的工作原理汽车空调制冷系统的工作原理可以分为四个步骤：压缩、冷凝、膨胀和蒸发。

1. 压缩：当汽车启动时，压缩机开始工作，将低温低压的气体通过压缩提高温度和压力，使其变为高温高压的气体。

这个过程中需要消耗一定的能量。

2. 冷凝：高温高压的气体进入冷凝器后，通过散热器散热后变为高温高压液态。

在这个过程中，制冷剂释放出来，并将其变为液态。

3. 膨胀：液态制冷剂通过节流装置降低温度和压力，使其变为低温低压的气体。

在这个过程中，膨胀阀会限制制冷剂的流量，并将其喷射到蒸发器中。

4. 蒸发：制冷剂在蒸发器中遇到低压低温的空气，变成低温低压的气体，并吸收周围环境中的热量，从而达到降低室内温度的目的。

这个过程中需要消耗一定的能量。

三、汽车空调制冷系统的注意事项1. 定期检查：汽车空调制冷系统需要定期检查，以确保其正常工作。

特别是在夏季高温时，更需要加强检查和维护。

2. 清洗滤网：汽车空调制冷系统中有一个滤网，其作用是过滤灰尘和杂质。

2）外平衡式热力膨胀阀的结构及工作原理。外平衡式热力膨胀阀的结基本相同，区别 是：膜片下面通过外平衡管与蒸发器出口相通，感受出口制冷剂压力。
3）H 形膨胀阀的结构及工作原理。H 形膨胀阀是一种整体式膨胀阀，其 外形及结构如下图所示，它取消了外平衡式膨胀阀的外平衡管和感温包，直 接与蒸发器进出口相连。其内部通路形同字母“H”，有四个接口，其中两个 接口与普通膨胀阀一样，一个接储液干燥器出口，另一个接蒸发器进口；另 外两个接口，一个接蒸发器出口，另一个接压缩机进口。膜片下面的感温元 件处于从蒸发器出口到压缩机入口的制冷剂气流中，感受蒸发器温度，从而 调整进入蒸发器的制冷剂量。H 形膨胀阀的特点是感应温度不受环境影响， 不存在因毛细管而造成的时间滞后，提高了调节灵敏度。北汽EV160 电动汽 车空调系统中的膨胀阀就用了H 形膨胀阀。
层叠式蒸发器的结构
4. 储液干燥器 （1）储液干燥器的作用 储液干燥器串联在冷凝器与膨胀阀之间的管路上，起储存、干燥和过滤 制冷剂中杂质的作用。 1）储存。储液干燥器能储存液化后的高压液态制冷剂，根据制冷负荷的 需求，随时供给蒸发器，同时还可补充制冷系统微量渗漏的制冷剂损失。
2）干燥。储液干燥器能防止水分在制冷系统中造成冰堵。水分主要来自 新添加的润滑油和制冷剂中的微量水分。当这些水分通过节流装置时，水分 容易凝结成冰而堵塞系统。
管片式冷凝器的结构
（2）管带式冷凝器 管带式冷凝器的结构如下图所示，它由管和散热带组成，是将扁平管弯 成蛇形管，在其中安置散热带，然后在真空加热炉中将管带间焊好。这种冷 凝器的传热效率比管片式冷凝器高15%～20%，一般用在小型汽车的制冷装 置上。
（3）平行流式冷凝器 平行流式冷凝器的结构如下图所示，也是一种管带式结构。它由圆筒集 流管、铝质内肋扁平管、波形散热翅片及连接管组成。在两条集流管间用多 条扁管相连，并用隔片隔成若干组，进口处管道多，并逐渐减少每组管道数， 实现了冷凝器内制冷剂温度及流量分配均匀，提高了换热效率，降低了制冷 剂在冷凝器中的压力损耗。与管带式冷凝器相比，其放热性能提高了30%～ 40%，通路阻力降低了25%～33%，内容积减少了20%，大幅度地提高了其 放热性能，是目前较先进的一种汽车空调冷凝器。

汽车空调--制冷系统空调系统•去除空气中的湿气和热量•制冷剂在冷凝器中冷凝成液体，向外界排出潜热•制冷剂在蒸发器中蒸发成气体，从车内吸收潜热•蒸发过程和冷凝过程中制冷剂的潜热会实现一个吸收和释放的循环制冷剂系统分为高压侧和低压侧，这里以节流管式空调制冷系统为例进行介绍。

高压侧•在压缩机出C和限流装置入口之间•压力范围为1034到2413千帕之间限流装置•将系统的高压侧和低压侧分开•限流装置有节流管和膨胀阀两种类型，这里以节流管为例低压侧•低压侧是在限流装置的出口和压缩机的入口之间。

•一般来讲低压侧的压力范围从206到310千帕。

温度范围•高压侧大约是66到177摄氏度•低压侧大约是1.7到7.2摄氏度•外界的环境温度大约为16到40摄氏度•冷凝器、蒸发器与它们外部的温差越大，则制冷剂循环中冷凝和蒸发的效率越高。

冷凝过程•制冷剂的热量通过冷凝器传递到周围的空气中•气态制冷剂凝结为液体蒸发过程•制冷剂通过蒸发器吸收车内空气中的热量•液态制冷剂流过蒸发器变成气态蒸发器蒸发器的作用•让流过的空气冷却和去除湿气•制冷剂在蒸发器内从液体转变为气体蒸发器的位置•位于加热、通风及空调系统中的风道壳体内•用铝合金制成•组成部件有- 螺旋管、散热片、入口管道、出口管道蒸发器的工作过程1. 空气流过蒸发器的螺旋管和散热片。

2. 空气中的热量传到蒸发器内，使制冷剂升温。

3. 空气中的水份也被收集在散热片中，并被排出。

4.冷却后的空气被送入车辆的客舱内。

压缩机压缩机作用•压缩制冷剂，使其成为高压和高温的蒸汽•使制冷剂在系统中循环压缩机的类型•固定排量- 压缩机每转一圈的排量是固定的•可变排量- 压缩机每转一圈的排量是可变的压缩机的监控压缩机的运行和停止由压缩机监控系统实现，压缩机监控系统通常由控制模块、电气开关、控制阀和传感器，以及电磁离合器等组成。

系统监测压力和温度的变化，控制模块基于这些信号通过继电器控制电磁离合器的接合和脱离。
