如何作好锂离子电池

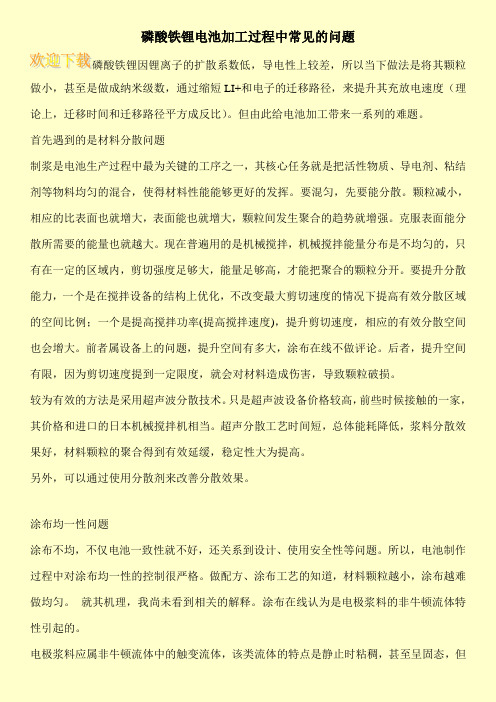

磷酸铁锂电池加工过程中常见的问题磷酸铁锂因锂离子的扩散系数低，导电性上较差，所以当下做法是将其颗粒做小，甚至是做成纳米级数，通过缩短LI+和电子的迁移路径，来提升其充放电速度（理论上，迁移时间和迁移路径平方成反比）。

但由此给电池加工带来一系列的难题。

首先遇到的是材料分散问题制浆是电池生产过程中最为关键的工序之一，其核心任务就是把活性物质、导电剂、粘结剂等物料均匀的混合，使得材料性能能够更好的发挥。

要混匀，先要能分散。

颗粒减小，相应的比表面也就增大，表面能也就增大，颗粒间发生聚合的趋势就增强。

克服表面能分散所需要的能量也就越大。

现在普遍用的是机械搅拌，机械搅拌能量分布是不均匀的，只有在一定的区域内，剪切强度足够大，能量足够高，才能把聚合的颗粒分开。

要提升分散能力，一个是在搅拌设备的结构上优化，不改变最大剪切速度的情况下提高有效分散区域的空间比例；一个是提高搅拌功率(提高搅拌速度)，提升剪切速度，相应的有效分散空间也会增大。

前者属设备上的问题，提升空间有多大，涂布在线不做评论。

后者，提升空间有限，因为剪切速度提到一定限度，就会对材料造成伤害，导致颗粒破损。

较为有效的方法是采用超声波分散技术。

只是超声波设备价格较高，前些时候接触的一家，其价格和进口的日本机械搅拌机相当。

超声分散工艺时间短，总体能耗降低，浆料分散效果好，材料颗粒的聚合得到有效延缓，稳定性大为提高。

另外，可以通过使用分散剂来改善分散效果。

涂布均一性问题涂布不均，不仅电池一致性就不好，还关系到设计、使用安全性等问题。

所以，电池制作过程中对涂布均一性的控制很严格。

做配方、涂布工艺的知道，材料颗粒越小，涂布越难做均匀。

就其机理，我尚未看到相关的解释。

涂布在线认为是电极浆料的非牛顿流体特性引起的。

电极浆料应属非牛顿流体中的触变流体，该类流体的特点是静止时粘稠，甚至呈固态，但。

动力软包锂电池，模组设计要点电池模组可以理解为锂离子电芯经串并联方式组合，加装单体电池监控与管理装置后形成的电芯与pack的中间产品。

其结构必须对电芯起到支撑、固定和保护作用，可以概括成3个大项：机械强度，电性能，热性能和故障处理能力。

是否能够完好固定电芯位置并保护其不发生有损性能的形变，如何满足载流性能要求，如何满足对电芯温度的控制，遇到严重异常时能否断电，能否避免热失控的传播等等，都将是评判电池模组优劣的标准。

高性能需求的电池模组，其热管理的解决方案已经转向液冷或相变材料。

软包电池单体能量密度在常见三种锂电池封装形式中，最容易做高，但到了模组设计这一层，对产品整体安全性的考虑任务却最重，可以说是把一部分电芯的活转移给了模组结构。

模组的主要组成软包电池，各家设计选择差距比较大，上图中式一种较为典型的形式，其基本组成包括：模组控制请（常说的BMS从板），电池单体，导电连接件，塑料框架，冷板，冷却管道，两端的压板以及一套将这些构件组合到一起的紧固件。

其中两端的压板除了起到聚拢单体电芯，提供一定压力的作用以外，往往还将模组在pack中的固定结构设计在上面。

结构设计结构设计要求。

结构可靠：抗震动抗疲劳；工艺可控：无过焊、虚焊，确保电芯100%无损伤；成本低廉：PACK产线自动化成本低，包括生产设备、生产损耗；易分拆：电池组易于维护、维修，低成本，电芯可梯次利用性好；做到必要的热传递隔离，避免热失控过快蔓延，也可以把这一步放到pack设计再考虑。

据了解，目前，行业内圆柱电芯的模组成组效率约为87%，系统成组效率约为65%；软包电芯模组成组效率约为85%，系统成组效率约为60%；方形电芯的模组成组效率约为89%，系统成组效率约为70%。

软包电芯的单体能量密度比圆柱和方形有更高的提升空间，但对模组设计要求较高，安全性不易把控，这都是需要结构设计解决的问题。

一般模组优化途径。

提升空间利用率也是优化模组的一个重要途径。

锂电池的结构及其工作原理锂电池是一种常见的电池类型，广泛应用于现代电子设备、汽车、航空航天等领域。

本文将从锂电池的结构和工作原理两个方面进行详细介绍。

一、锂电池的结构锂电池的主要结构包括正极、负极、隔膜和电解液四个部分。

1. 正极锂电池的正极通常采用的是锂钴氧化物（LiCoO2）、锂镍钴铝氧化物（LiNiCoAlO2）等材料。

正极材料的主要作用是储存锂离子，同时在充放电过程中释放或接收电子。

2. 负极锂电池的负极通常采用的是石墨材料。

负极材料的主要作用是储存锂离子，同时在充放电过程中释放或接收电子。

3. 隔膜锂电池的隔膜通常采用的是聚合物材料。

隔膜的主要作用是防止正负极直接接触，同时允许离子通过，以维持电路的连通性。

4. 电解液锂电池的电解液通常采用的是有机溶剂，如碳酸二甲酯、乙二醇甲醚等。

电解液的主要作用是提供离子传输的介质，同时在充放电过程中接受或释放锂离子。

二、锂电池的工作原理锂电池的工作原理可以分为充电和放电两个过程。

1. 充电过程在锂电池充电时，正极材料中的锂离子会向负极材料移动，同时释放电子。

负极材料中的锂离子则会向电解液中移动，形成Li+离子。

在这个过程中，隔膜会阻止正负极直接接触，同时允许离子通过。

电解液中的有机溶剂会接受正极材料中释放出来的电子，以维持电路的连通性。

2. 放电过程在锂电池放电时，正极材料中的锂离子会向负极材料移动，并接受负极材料中释放出来的电子。

负极材料中的锂离子则会向电解液中移动，形成Li+离子。

在这个过程中，隔膜会阻止正负极直接接触，同时允许离子通过。

电解液中的有机溶剂会释放出电子，以维持电路的连通性。

三、锂电池的优缺点锂电池相比于传统的镍氢电池、镍镉电池等电池类型，具有以下优点：1. 高能量密度：锂电池的能量密度相对较高，可以提供更长的使用时间。

2. 长寿命：锂电池的循环寿命相对较长，可以重复充放电多次。

3. 环保：锂电池不含有重金属等有害物质，对环境和人体健康无害。

一、锂电池原理锂离子电池的正极材料通常有锂的活性化合物组成，负极则是特殊分子结构的碳．常见的正极材料主要成分为LiCoO2 ，充电时，加在电池两极的电势迫使正极的化合物释出锂离子，嵌入负极分子排列呈片层结构的碳中．放电时，锂离子则从片层结构的碳中析出，重新和正极的化合物结合．锂离子的移动产生了电流．化学反应原理虽然很简单，然而在实际的工业生产中，需要考虑的实际问题要多得多：正极的材料需要添加剂来保持多次充放的活性，负极的材料需要在分子结构级去设计以容纳更多的锂离子；填充在正负极之间的电解液，除了保持稳定，还需要具有良好导电性，减小电池内阻．虽然锂离子电池很少有镍镉电池的记忆效应，记忆效应的原理是结晶化，在锂电池中几乎不会产生这种反应．但是，锂离子电池在多次充放后容量仍然会下降，其原因是复杂而多样的．主要是正负极材料本身的变化，从分子层面来看，正负极上容纳锂离子的空穴结构会逐渐塌陷、堵塞；从化学角度来看，是正负极材料活性钝化，出现副反应生成稳定的其他化合物．物理上还会出现正极材料逐渐剥落等情况，总之最终降低了电池中可以自由在充放电过程中移动的锂离子数目．过度充电和过度放电，将对锂离子电池的正负极造成永久的损坏，从分子层面看，可以直观的理解，过度放电将导致负极碳过度释出锂离子而使得其片层结构出现塌陷，过度充电将把太多的锂离子硬塞进负极碳结构里去，而使得其中一些锂离子再也无法释放出来．这也是锂离子电池为什么通常配有充放电的控制电路的原因．不适合的温度，将引发锂离子电池内部其他化学反应生成我们不希望看到的化合物，所以在不少的锂离子电池正负极之间设有保护性的温控隔膜或电解质添加剂．在电池升温到一定的情况下，复合膜膜孔闭合或电解质变性，电池内阻增大直到断路，电池不再升温，确保电池充电温度正常．而深充放能提升锂离子电池的实际容量吗？专家明确地告诉我，这是没有意义的．他们甚至说，所谓使用前三次全充放的“激活”也同样没有什么必要．然而为什么很多人深充放以后Battery Information 里标示容量会发生改变呢? 后面将会提到．锂离子电池一般都带有管理芯片和充电控制芯片．其中管理芯片中有一系列的寄存器，存有容量、温度、ID 、充电状态、放电次数等数值．这些数值在使用中会逐渐变化．我个人认为，使用说明中的“使用一个月左右应该全充放一次”的做法主要的作用应该就是修正这些寄存器里不当的值，使得电池的充电控制和标称容量吻合电池的实际情况．充电控制芯片主要控制电池的充电过程．锂离子电池的充电过程分为两个阶段，恒流快充阶段（电池指示灯呈黄色时）和恒压电流递减阶段( 电池指示灯呈绿色闪烁．恒流快充阶段，电池电压逐步升高到电池的标准电压，随后在控制芯片下转入恒压阶段，电压不再升高以确保不会过充，电流则随着电池电量的上升逐步减弱到0 ，而最终完成充电．电量统计芯片通过记录放电曲线（电压，电流，时间）可以抽样计算出电池的电量，这就是我们在Battery Information 里读到的wh. 值．而锂离子电池在多次使用后，放电曲线是会改变的，如果芯片一直没有机会再次读出完整的一个放电曲线，其计算出来的电量也就是不准确的．所以我们需要深充放来校准电池的芯片．二、手机锂电池工作原理手机锂电池的标称电压都是3.6V，充满后电压是4.2V，其实标准速率放电（0.2C，C是锂电池的容量）锂电池的放电平台一般是在3.7V，在锂电池包中其实还包括有一块保护板，保护板的主要作用是防止锂电池的过充过放及短路，所以虽然说在电池上标明了不能用金属物体短路电池的正负极，但其实你短路也没有关系的，保护板会动作切断放电回路。

锂电池修复方法锂电池是一种常见的储能设备，广泛应用于电动车、移动设备等领域。

然而，随着使用时间的增长，锂电池可能会出现性能下降、容量减小等问题。

在这篇文章中，我们将探讨一些常见的锂电池修复方法，帮助您延长锂电池的使用寿命。

1. 温度管理锂电池的性能容易受到温度的影响。

过高或过低的温度都会导致锂电池容量下降、寿命缩短。

因此，合理的温度管理是保护锂电池的关键。

在使用锂电池时，尽量避免将其置于极端温度环境下，比如炎热的阳光直射或严寒的冰雪中。

2. 合理的充放电合理的充放电是保持锂电池性能的关键。

建议使用锂电池时，尽量避免将其完全放电至零电量，也不要长时间过度充电。

过度放电或充电都会对锂电池产生负面影响，降低其寿命。

3. 规律地充电规律地充电可以帮助修复一部分锂电池的性能。

锂电池中的锂离子会产生一定程度的电池极化，规律地充电可以帮助还原锂离子的活性，提高电池容量。

建议每隔一段时间对锂电池进行完全充放电，以帮助修复电池。

4. 软件更新有些移动设备，比如智能手机，可以通过软件更新来优化电池性能。

制造商通常会发布针对电池优化的软件更新，以解决性能下降的问题。

定期检查设备的系统更新，并按照制造商的建议进行更新。

5. 确保充电器的质量低质量的充电器可能会对锂电池造成损害。

使用原装充电器或者经过认证的品牌充电器，确保电压和电流的稳定输出。

同时，不要使用过老、损坏或不匹配的充电器，以防止过度充电或者电流过大对锂电池造成安全隐患。

6. 避免过度使用过度使用也是导致锂电池损坏的常见原因。

尽量避免频繁地将锂电池完全放空，以及过度充电和过度使用。

合理地使用电池容量，保持适度的充电和放电，可有效延长锂电池的寿命。

7. 专业维修对于一些严重损坏的锂电池，可能需要寻求专业维修师傅的帮助。

这些维修师傅通常具有相关的专业知识和技能，能够帮助修复并延长锂电池的使用寿命。

在选择维修师傅时，建议选择正规的修复中心或认证维修点，以保证修复的质量。

磷酸锰铁锂是一种重要的锂离子电池正极材料，具有高能量密度、长循环寿命和高安全性的特点，广泛应用于电动汽车、储能系统和移动终端设备等领域。

本文将对磷酸锰铁锂的生产工艺、未来发展优势与限制条件进行探讨。

一、磷酸锰铁锂生产工艺1. 原材料准备磷酸锰铁锂的生产主要原料包括锰盐、铁盐、磷酸盐和锂盐。

其中，锰盐和铁盐作为正极材料的主要成分，磷酸盐和锂盐则用作添加剂，能够提高电池的性能和循环寿命。

2. 合成工艺磷酸锰铁锂的合成工艺一般采用固相反应法。

首先将锰盐、铁盐和磷酸盐进行混合，然后在高温条件下进行焙烧和活化处理，最后通过溶液反应的方式将锂盐加入，形成最终的产物。

3. 粉体处理生产的磷酸锰铁锂产物需要经过粉体处理，包括粉碎、分级和表面处理等工艺，以确保材料的颗粒大小和分布均匀，增加电池的充放电性能和循环寿命。

二、未来发展优势1. 新能源汽车市场的快速增长随着环保意识的提升和政府政策的支持，新能源汽车市场呈现出爆发式增长的趋势。

磷酸锰铁锂作为锂离子电池中的重要材料，将受益于新能源汽车市场的快速增长，市场需求将大幅提升。

2. 电网储能需求的增加随着可再生能源的大规模利用，电网储能需求不断增加。

磷酸锰铁锂具有高能量密度和长循环寿命的特点，适合用于电网储能系统中，未来在能源储备方面具有巨大的市场潜力。

3. 科技创新带来的新机遇随着科技的飞速发展，新材料、新工艺的不断涌现将为磷酸锰铁锂的生产和应用带来新的机遇。

纳米材料、核壳结构材料等新兴材料的应用将能够进一步提高磷酸锰铁锂的性能。

三、发展限制条件1. 原材料成本高昂磷酸锰铁锂的生产原料中，锰盐和铁盐的价格较高，直接影响了磷酸锰铁锂的生产成本。

原材料成本高昂是制约磷酸锰铁锂产业发展的主要限制条件之一。

2. 技术瓶颈存在磷酸锰铁锂的生产工艺存在一定的技术瓶颈，主要表现在反应条件的控制、产品纯度的提高以及成本的降低等方面。

如何突破技术瓶颈，提高生产效率和产品质量，是当前磷酸锰铁锂产业面临的挑战之一。

锂电池使用的注意事项
1、适度充电
保持锂离子电池适度充电、放电可延长电池寿命。

锂离子电池电量维持在10%~90%有利于保护电池，给手机、笔记本电脑等数码产品的电池充电时，无需达到最大值。

2、选择合适的充电温度
锂电池充电温度范围：0~45摄氏度，锂电池放电温度范围0~60摄氏度。

3、避免过冲
锂离子电池在充电过程必须避免对电池产生过充，锂离子电池任何形式的过充都会导致电池性能受到严重破坏，甚至爆炸。

4、首充不用激活，标准充电时间
锂电池和镍电池的充放电特性有非常大的区别，不用充电时间一定要超过12小时，反复做三次，按照标准时间和标准方法充电，特别是不要进行超过12个小时的超长充电。

锂电池的保存
1、锂电池自放电很低，可保存3年之久，在冷藏的条件下保存，效果会更好。

将锂原电池存放在低温的地方，不失是一个好方法。

2、锂电池在20℃下可储存半年以上，这是由于它的自放电率很低，而且大部分容量可以恢复。

3、锂电池存在的自放电现象，如果电池电压在3.6V以下长时间保存，会导致电池过放电而破坏电池内部结构，减少电池寿命。

因此
长期保存的锂电池应当每3~6个月补电一次，即充电到电压为
3.8~3.9V为宜，不宜充满。

4、锂电池的应用温度范围很广，在北方的冬天室外，仍然可以使用，但容量会降低很多，如果回到室温的条件下，容量又可以恢复。

锂离子电池原理及正负极材料的关键问题锂电池是一类以金属锂或含锂物质作负极的电的化学源总称，自1991年锂离子电池问世并商业化生产以来，锂离子电池因具有高的比能量，长循环寿命，低自放电和绿色环保等一系列优点，受到当今社会的广泛关注和大力发展。

一、基本原理所谓锂离子电池是指分别用两个能可逆地嵌入与脱嵌锂离子的活性物质作为正负极构成的二次电池。

电池充电时，锂离子从正极脱嵌，经过电解质嵌入负极，放电时，锂离子则从负极脱出，插入正极。

以将炭材料为负极，以含锂的化合物作正极的锂电池为例。

在充放电过程中，没有金属锂存在，只有锂离子。

当对电池进行充电时，电池的正极上有锂离子生成，生成的锂离子经过电解液运动到负极。

而作为负极的碳呈层状结构，它有很多微孔，达到负极的锂离子就嵌入到碳层的微孔中，嵌入的锂离子越多，充电容量越高。

同样，当对电池进行放电时（即我们使用电池的过程），嵌在负极碳层中的锂离子脱出，又运动回正极。

回正极的锂离子越多，放电容量越高。

我们通常所说的电池容量指的就是放电容量。

在Li-ion的充放电过程中，锂离子处于从正极一负极一正极的运动状态。

Li-ion Batteries就像一把摇椅，摇椅的两端为电池的两极，而锂离子就象运动员一样在摇椅来回奔跑。

所以Li-ion Batteries又叫摇椅式电池。

正极反应：放电时锂离子嵌入，充电时锂离子脱嵌。

ChargeLiCcO2 « f Lh-x CoOa ♦ xLi* + xe-Discharge正极可选材料很多，目前主流产品多采用锂铁磷酸盐负极反应：放电时锂离子脱插，充电时锂离子插入。

ChargeC + xLr* + xe-応・CLixDischarge负极材料多采用石墨。

电池总反应：LrCoO? + C 飞・Uvx CoO?+CUxDischarge锂离子电池是由电极材料、电解质和隔膜等部分组成，其性能在很大程度上取决于电池组成材料的性能和制备工艺，尤其是正极和负极材料。

本技术提供了一种锂离子电池用石墨负极材料，该负极材料是以石墨材料为内核，在石墨材料表面包覆有一层由木质素热解碳与石墨烯组成的导电网络膜；该导电网络膜的质量为石墨负极材料质量的0.03~8%。

上述负极材料的制备包括以下步骤：（1）将石墨粉、木质素与氧化石墨烯在分散介质中混合均匀；（2）将制得的混合料烘干，然后置于烧结炉中，在惰性气氛或还原混合气氛中，于350～600℃下恒温焙烧3～10小时，再于650～1200℃下恒温焙烧5～20小时，然后冷却至室温。

本技术显著地提高了石墨负极材料的导电率，从而提高锂离子电池石墨负极材料的高倍率性能与循环性能，减少其不可逆容量。

权利要求书1.一种锂离子电池用石墨负极材料，其特征在于，所述石墨负极材料是以石墨材料为内核，在石墨材料表面包覆有一层由木质素热解碳与石墨烯组成的导电网络膜；所述导电网络膜的质量为石墨负极材料质量的0.03~8%。

2.根据权利要求1所述的锂离子电池用石墨负极材料，其特征在于，所述导电网络膜的质量为石墨负极材料质量的0.05~1.5%。

3.一种如权利要求1或2所述的锂离子电池用石墨负极材料的制备方法，其特征在于，包括以下步骤：（1）将石墨粉、木质素与氧化石墨烯在分散介质中混合均匀，其中分散介质、木质素与氧化石墨烯的质量比为100～500∶0.5~5.5∶0.1~5.0；石墨粉、木质素与氧化石墨烯的质量比为90.0～99.4∶0.5~5.0∶0.1~5.0；（2）将制得的混合料烘干，然后置于烧结炉中，在惰性气氛或还原混合气氛中，以5～30℃/min加热速率升温，于350～600℃下恒温焙烧3～10小时，再以5～30℃/min加热速率升温，于650～1200℃下恒温焙烧5～20小时，然后以3～30℃/min降温速度冷却至室温，得到表面包覆一层木质素热解碳与石墨烯的石墨负极材料。

4.根据权利要求3所述的制备方法，其特征在于，所述步骤（1）中木质素为木质素磺酸铵、木质素磺酸钠、木质素磺酸钙与木质素磺酸镁中的一种或几种。
