高强度灌浆料规格
灌浆料规格型号
1、H系列
(1)H-40高强度无收缩灌浆料
1H-40普通型:流动度一般≥260mm，其特性为用途广泛。
2H-40标准型:流动度一般≥270mm，其特性为用途广泛。
③H-40加固型:流动度一般≥270mm，其特性为建筑加固。
4H-40大流动型:流动度一般≥310mm，其特性为高流动度。
(2)H-60灌浆料
1H-60标准型:流动度一般≥290mm，其特性为中大型设备安装。
②H-60早强型:流动度一般≥280mm，其特性为2h≥15MPA，8h≥25MPA。
③H-60座浆料:流动度一般≥130mm，其特性为可以按照要求调整，
2、CGM系列灌浆料
(1)CGM-1:流动度一般≥260mm，其特性为用途广泛，
(2)CGM-2:流动度一般≥300mm，其特性为建筑加固。
(3)CGM-3早强型:流动度一般≥280mm，其特性为2h≥15MPA，8h≥25MPA。
(4)CGM-4:流动度一般≥320mm，其特性为大型设备安装。
3、UGM系列灌浆料
(1)UGM-1:流动度一般≥260mm，其特性为用途广泛。
(2)UGM-2:流动度一般≥300mm，其特性为建筑加固。
(3)UGM-3早强型:流动度一般≥280mm，其特性为2h≥15MPA，8h≥25MPA。
(4)UGM-4:流动度一般≥320mm，其特性为大型设备安装。
楼面脚印修补方案
1、HS型高强无收缩自流平灌浆料
高强无收缩灌浆料是以高强度材料为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。
在施工现场加入一定量的水，搅拌均匀后即可使用，主要用于设备基础二次灌浆，梁板柱加固，以及路面抢修工程等。
产品特点：
（1）早强、高强：1-3天抗压强度可达30-50Mpa以上。
（2）自流性高：可填充全部空隙，满足设备二次灌浆的要求。
（3）微膨胀性：保证设备与基础之间紧密接触，二次灌浆后无收缩。
粘结强度高，与圆钢握裹力不低于6Mpa。
（4）可冬季施工：允许在-10℃气温下进行室外施工。
（5）耐久性强：本品属无机胶结材料，使用寿命大于基础混凝土的使用寿命。
经上百万次疲劳试验，50次冻融循环实验强度无明显变化。
在机油中浸泡30天后强度明显提高。
2、处理方案
（1）基层表面凿毛，并用吹风机吹干净；
（2）基层表面刷水泥素浆，搅拌热水不超过40℃；
（3）用HS型高强无收缩自流平灌浆料填充密实，搅拌热水不超过40℃；
（4）表面薄膜覆盖后再覆盖保温棉被，确保不受冻；。

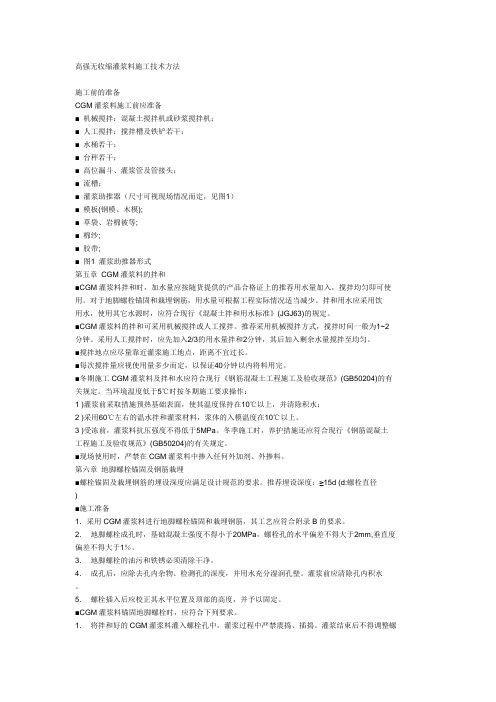

高强无收缩灌浆料施工技术方法施工前的准备CGM灌浆料施工前应准备■机械搅拌：混凝土搅拌机或砂浆搅拌机；■人工搅拌：搅拌槽及铁铲若干；■水桶若干；■台秤若干；■高位漏斗、灌浆管及管接头；■流槽；■灌浆助推器（尺寸可视现场情况而定，见图1）■模板(钢模、木模);■草袋、岩棉被等;■棉纱;■胶带;■图1 灌浆助推器形式第五章CGM灌浆料的拌和■CGM灌浆料拌和时，加水量应按随货提供的产品合格证上的推荐用水量加入，搅拌均匀即可使用。
对于地脚螺栓锚固和栽埋钢筋，用水量可根据工程实际情况适当减少。
拌和用水应采用饮用水，使用其它水源时，应符合现行《混凝土拌和用水标准》(JGJ63)的规定。
■CGM灌浆料的拌和可采用机械搅拌或人工搅拌。
推荐采用机械搅拌方式，搅拌时间一般为1~2 分钟。
采用人工搅拌时，应先加入2/3的用水量拌和2分钟，其后加入剩余水量搅拌至均匀。
■搅拌地点应尽量靠近灌浆施工地点，距离不宜过长。
■每次搅拌量应视使用量多少而定，以保证40分钟以内将料用完。
■冬期施工CGM灌浆料及拌和水应符合现行《钢筋混凝土工程施工及验收规范》(GB50204)的有关规定。
当环境温度低于5℃时按冬期施工要求操作：1 )灌浆前采取措施预热基础表面，使其温度保持在10℃以上，并清除积水；2 )采用60℃左右的温水拌和灌浆材料，浆体的入模温度在10℃以上。
3 )受冻前，灌浆料抗压强度不得低于5MPa。
冬季施工时，养护措施还应符合现行《钢筋混凝土工程施工及验收规范》(GB50204)的有关规定。
■现场使用时，严禁在CGM灌浆料中掺入任何外加剂、外掺料。
第六章地脚螺栓锚固及钢筋栽埋■螺栓锚固及栽埋钢筋的埋设深度应满足设计规范的要求。
推荐埋设深度：≥15d (d:螺栓直径)■施工准备1．采用CGM灌浆料进行地脚螺栓锚固和栽埋钢筋，其工艺应符合附录B的要求。
2．地脚螺栓成孔时，基础混凝土强度不得小于20MPa，螺栓孔的水平偏差不得大于2mm,垂直度偏差不得大于1％。
高强无收缩灌浆料产品使用说明1、早强、高强、设备安装完毕一天即可运行生产2、高流态、不泌水、防锈蚀3、复合膨胀双重效应，精确定位4、按正确的灌浆施工工艺能达到90%的有效承载面（EBA）● *表示坍落度数值，**表示坍落扩展度数值；● 可根据工程需要选择相应特性的CGM高强无收缩灌浆料系列产品；● 防冻型抗压强度是在-10℃测的；● 防腐型适用于沿海港口、盐田、盐渍侵蚀严重地区的设备基础，钢结构柱脚基础的二次灌浆。
满足JC/T1011-2006《混凝土抗硫酸盐类侵蚀防腐剂》，GB/T18736-2002《高强高性能混凝土用矿物外加剂》等标准。
● 以上数据在标准实验室控制条件下测的；● 单位用量：约2200kg～2400kg/ m3；一：用于冬期施工的CGM高强无收缩灌浆料应符合表一和表二规定。
用于冬期施工时的CGM防冻型高强无收缩灌浆料性能指标（表二）注:1、R-7表示负温养护7天的试件抗压强度值与标准养护28天的试件抗压强度值的比值；2、R-7+28、R-7+56分别表示负温养护7天转标准养护28天和负温养护7天转标准养护56天的试件抗压强度值与标准养护28天的试件抗压强度值的比值。
3、施工时最低温度可比规定温度低5℃。
1、施工准备1）施工现场质量管理应有相应的施工技术标准、健全的质量管理体系、施工质量控制和质量检验制度。
灌浆前应有施工组织设计或施工技术方案，并经审查批准。
2）灌浆施工前应准备搅拌机具、灌浆设备、模板及养护物品。
3）模板支护除应符合现行国家标准《混凝土结构工程施工质量验收规范GB50204中的有关规定外，尚应符合下列规定：4）二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右；模板顶部标高应不低于设备底座上表面50mm；5）混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔的孔径不小于50mm，间距不超过1000mm，灌浆孔与排气孔应高于孔洞最高点50mm。
高强灌浆料：高强灌浆料是以高强度材料为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。
技术特点：早强高强一天强度最高可达到50mPa以上，浇注完毕一天即可运行生产。
自流态高流动性和高自密性，直接灌入设备基础，无需振捣便可自动填充到设备基础的全部间隙。
微膨胀材料的微膨胀性能可以保证设备与基础之间紧密接触牢靠。
抗油渗在机油中浸泡30天后其强度不降低。
耐久性好200万次疲劳试验，50次冻融循环试验强度无明显变化。
容易施工施工现场只需加水搅拌即可使用。
大连灌浆料：高强无收缩灌浆料是对灌浆料的一种比较细的叫法，平时简称灌浆料。
高强无收缩灌浆料的特点:1. 早强、高强,2. 自流性高,3. 微膨胀性,4. 可冬季施工,5. 耐久性强。
其用途广泛，适用于机器底座、地脚螺栓等设备基础灌浆。
建筑物的梁、板、柱、基础、地坪和道路的补强、抢修、加固。
可进行地脚螺栓和钢筋的锚固及结构补强。
地铁、隧道、地下等工程逆打法施工缝的嵌固。
以及钢结构（钢轨、钢架、钢柱等）与基础固定连接的二次灌浆。
产品特点：(店化-腰舞腰寺另寺散舞腰散舞)高强无收缩灌浆料的特点1. 早强、高强：1-3天抗压强度可达30-50Mpa以上。
2. 自流性高：可填充全部空隙，满足设备二次灌浆的要求。
3. 微膨胀性：保证设备与基础之间紧密接触，二次灌浆后无收缩。
粘结强度高，与钢筋握裹力不低于6Mpa。
4. 可冬季施工：允许在-10℃气温下进行室外施工。
5. 耐久性强：本品属无机胶结材料，使用寿命大于基础混凝土的使用寿命。
经上百万次疲劳试验，50次冻融循环实验强度无明显变化。
在机油中浸泡30天后强度明显提高。
产品用途：1. 适用于机器底座、地脚螺栓等设备基础灌浆。
2. 建筑物的梁、板、柱、基础、地坪和道路的补强、抢修、加固。
3. 可进行地脚螺栓和钢筋的锚固及结构补强。
4. 地铁、隧道、地下等工程逆打法施工缝的嵌固。
5. 以及钢结构（钢轨、钢架、钢柱等）与基础固定连接的二次灌浆。
关于风机安装基础采用CGM高强无收缩灌浆料的通知各位同事：为确保风机的稳定运行和风机基础施工工程质量，工厂要求所有风机在安装中均需采用CGM高强无收缩灌浆料进行风机基础施工，请大家保留和学习关于基础灌浆料的材料、施工和验收。
在现场进行安装服务时，可根据本标准予以查验并作出判断。
客户资产管理部2015.10.9风机基础CGM 高强无收缩灌浆料施工技术方法第一章总则第1条为了正确使用CGM 高强无收缩灌浆料，确保风机安装基础施工工程质量，提高工效和加快进度，特制定本施工技术方法。
第2条CGM 高强无收缩灌浆料的施工不仅应符合本施工技术方法的规定，尚应符合现行《混凝土结构工程施工及验收规范》(GB50204)、《混凝土结构设计规范》(GBJ10)、《混凝土结构加固技术规范》（CECS25）及《水泥基灌浆材料施工技术规程》（YB/T9261-98）中的有关规定。
第二章名词、术语第3条CGM 高强无收缩灌浆料，是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。
在施工现场加入一定量的水，搅拌均匀后即可使用。
以下简称CGM 灌浆料。
第4条自重法，是在CGM 灌浆料施工中，利用该材料流动性好的特点，在灌浆范围内自由流动，满足灌浆要求的方法。
第5条高位漏斗法，是在CGM 灌浆料施工中，仅靠其流动性不能满足要求时，利用提高灌浆的位能差，满足灌浆要求的方法。
第6条压力灌浆法，是在CGM 灌浆料施工中，采用灌浆增压设备，满足灌浆要求的方法。
第三章CGM 灌浆料的适用范围第7条CGM 灌浆料适用范围（见表1）（表1）第8条CGM 灌浆料的施工应在规定的温度范围施工。
否则，应采取相应措施。
第四章施工前的准备型号适用范围最低施工温度（℃）CGM-1（普通型）地脚螺栓锚固、栽埋钢筋，灌浆层厚度30mm<δ<150mm 的设备基础二次灌浆。
有抗油要求的设备基础二次灌浆。
-10CGM-1（加固型）灌浆层厚度≥150mm 的设备基础二次灌浆。
.
.
1. 早强、高强：1-3天抗压强度可达30-50Mpa以上。
2. 自流性高：可填充全部空隙，满足设备二次灌浆的要求。
3. 微膨胀性：保证设备与基础之间紧密接触，二次灌浆后无收缩。粘结强度高，
与圆钢握裹力不低于6Mpa。
4. 可冬季施工：允许在-10℃气温下进行室外施工。
5. 耐久性强：本品属无机胶结材料，使用寿命大于基础混凝土的使用寿命。经
上百万次疲劳试验，50次冻融循环实验强度无明显变化。在机油中浸泡30天后
强度明显提高。
产品用途
编辑
1. 适用于机器底座、地脚螺栓等设备基础灌浆。
2. 建筑物的梁、板、柱、基础、地坪和道路的补强、抢修、加固。
3. 可进行地脚螺栓和钢筋的锚固及结构补强。
4. 地铁、隧道、地下等工程逆打法施工缝的嵌固。
5. 以及钢结构（钢轨、钢架、钢柱等）与基础固定连接的二次灌浆。
参考用量
编辑
参考用量计算以2.28~2.4吨/立方米的依据，计算实际使用量。
正是因为灌浆料的强度高，远远超过水泥能达到的强度，并且改变了水泥在固化
时收缩的特点，所以称为高强无收缩灌浆料！！
灌浆料有不同的型号，比如CGM灌浆料,DGM，高强无收缩灌浆料等等，这些都是
根据不同的建筑研究院的标准来定的，不代表产品质量好坏，具体使用情况需试
验。
.
.
技术指标
编辑
项目
型号
抗压强度(MPa)
竖向膨胀率(％)
流动度
（mm）
钢筋握裹度
MPa
坍落度 （mm）
圆钢
螺纹钢
1h
1d
3d
28d
CGM-1(通用型)
--
≥25-50
≥45-55
≥65-75
.
.
≥0.02
≥240-300
≥6.0
≥13.0
--
CGM-2(豆石型)
--
≥25-50
≥40-55
≥65-75
≥0.02
--
≥6.0
≥13.0
240-290
CGM-3(超细型)
--
≥15-30
≥27-45
≥55-65
≥0.02
≥240
.
.
≥6.0
≥13.0
--
CGM-4(早高强型)
≥15
≥40-45
≥45
≥55-65
≥0.02
≥220
--
--
--
施工步骤
编辑
1、 准备搅拌机具、灌浆设备、模板及养护物品，清理灌浆空间并提前将混凝土
表面润湿。
2、 支设模板并用水泥（砂）浆、塑料胶带封堵模板连接处以确保不漏水、漏浆。
3、 按灌浆料重量的12-15％加水量加水搅拌（机械搅拌2-3分钟，人工搅拌5
分钟以上）
4、 将搅拌均匀的灌浆料从一个方向灌入灌浆部位。必要时可借助竹条或钢钎导
流，可适当振捣或轻轻敲打模板。
5、 施工完毕后应立即覆盖塑料薄膜并加盖草帘或棉被阴湿养护3-7天。
.
.
6、 使用温度为-10℃至40℃。严禁在灌浆料中掺入任何外加剂或外掺料。
施工养护
编辑
常温养护
1.灌浆前，日平均温度不应低于5℃，灌浆完毕后裸露部分应及时喷洒养护剂或
覆盖塑料薄膜，加盖湿草袋保持湿润。采用塑料薄膜覆盖时，水泥基灌浆材料的
裸露表面应覆盖严密，保持塑料薄膜内有凝结水，灌浆料表面不便浇水，可喷洒
养护剂。
2.应保持灌浆材料处于湿润状态，养护时间不得少于7d。
3.当采用快凝快硬型水泥基灌浆材料时，养护措施应根据产品要求的方法执行。
高温养护
1.灌浆前24h采取措施，防止灌浆部位受到阳光直射或其他热辐射。
2.采取适当降温措施，与水泥基灌浆材料接触混凝土基础和设备底板的温度不大
于35℃。
3.浆体入模温度不应大于30℃。
4.灌浆后应及时采取保湿养护措施。
冬期养护
1.冬期施工，工程对强度增长无特殊要求时，灌浆完毕后裸露部分应及时覆盖塑
料薄膜并加盖保温材料。起始养护温度不应低于5℃。在负温条件养护时不得浇
水。
2.拆模后水泥基灌浆材料表面温度与环境温度之差大于20℃，应采用保温材料
覆盖保护。
3.如环境温度低于水泥基灌浆材料要求的最低施工温度或需要加快强度增长时，
可采用人工加热养护方式；养护措施应符合国家现行标准《建筑工程冬期施工规
程》JGJ104的有关规定。
.
.
养护时间
编辑
日最低气温（℃）
拆模时间（h）
养护时间（d）
－10～0
96
14
0～5
72
10
5～15
48
7
≥15
24
7
优点
编辑
1，具有良好的流动性,微膨胀性,早强,高强性和抗油渗性
.
.
2，应用范围广泛,能够满足各类灌浆工程施工需要,是冶金,电力,石化,化工,轻
工等综合行业的机械设备
3，在施工方面具有质量可靠，降低成本，缩短工期和使用方便
产品介绍
编辑
其主要由水泥、专用外加剂，并辅以多种矿物改性组分和高分子聚合物材料配合
组成。具有低水胶比、高流动性、零泌水、微膨胀、耐久性好的特点，施工时，
直接加水搅拌使用，经交通部科技司鉴定产品各项性能均达到国际领先水平。
产品用途
广泛适用于各种梁体预应力管道压浆及设备基础、锚杆等构件灌浆，同时也可用
于核电站壳体灌浆、混凝土疏松、裂缝和孔洞等缺陷修补。
产品特点
低水胶比
水胶比仅为0.27±0.01；
高流动性
浆体的出机流动度可达10S，60min后流动度仍保持在25S以内；
适宜的凝结时间
初凝≥5h，终凝≤24h；
高稳定性
浆体3h自由泌水率和4h钢丝间泌水率均为0；
微膨胀性
3h产生0~2％的膨胀，28d膨胀率控制0~2％之间；
.
.
早强高强
1d抗压强度≥30Mpa，28d抗压强度≥50Mpa；
高耐久性
28d的抗冻等级大于F500，28d的氯离子扩散系数为1.25×10m/s；
主要技术参数
检测项目
CG-100指标
氯离子含量，％
≤0.06
凝结时间，h
初凝
≥5
终凝
≤24
流动度，s
出机流动度
10~17
30min流动度
10~20
泌水率，％
3h毛细泌水率
.
.
0
24h自由泌水率
0
压力泌水率，％
0.22MPa
≤1
0.36 MPa
≤1
抗压强度，MPa
7d
≥40
28d
≥50
抗折强度，MPa
7d
≥6
28d
≥10
自由膨胀率
3h
0~2
24h
.
.
0~3
对钢筋锈蚀作用
无锈蚀
施工说明
首先加入适量的水清洗设备，同时起到润湿桶壁的作用。然后加水至制浆机81kg
刻度线位置，开启搅拌泵和循环泵，匀速加入300kg（12包）灌浆料，加料过程
制浆机应处于工作状态，投料完毕后搅拌3~5min，将浆体导入储浆桶搅拌直至
压浆完毕。
包装与储存
每袋净重40kg，采用纸塑复合袋包装；
运输和储存过程避免将包装袋损坏，并严格防潮，避免阳光直射；
保质期9个月。
一、产品特点
早强高强：小时强度高，一天强度可达30—50MPa以上，设备安装完毕后1—2
天即可运行生产。
自流平：现场只需加水搅拌后，直接灌入设备基础，不需振捣便可填充设备基础
的全部间隙。流动度可达300mm。
徽膨胀：可保证设备与基础紧密接触。
抗油渗：在机油中浸泡30天后其强度较浸油前提高10％以上。
耐久性：200万次疲劳试验，50次冻融循环试验强度无明显变化。
二、应用范围
1、大型设备及精密设备地脚螺栓灌注，机器底座二次灌注。
2、钢结构与混凝土固接的二次灌注。
.
.
3、低负温下后张法预应力钢筋混凝土孔道灌注。
4、植筋。
5、设备基础、螺栓孔、道路、地坪、路枕等的快速抢修。
6、低负温下其它灌注施工。
7、混凝土修补加固。
