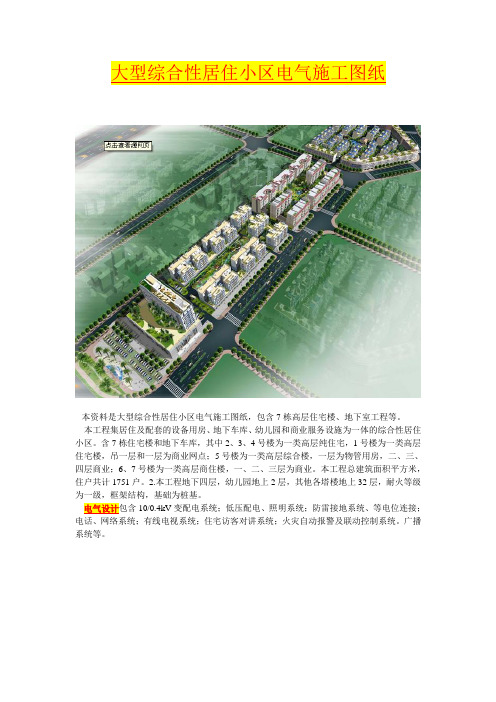

大型综合性居住小区电气施工图纸
本资料是大型综合性居住小区电气施工图纸，包含7栋高层住宅楼、地下室工程等。
本工程集居住及配套的设备用房、地下车库、幼儿园和商业服务设施为一体的综合性居住
小区。含7栋住宅楼和地下车库，其中2、3、4号楼为一类高层纯住宅，1号楼为一类高层
住宅楼，吊一层和一层为商业网点；5号楼为一类高层综合楼，一层为物管用房，二、三、
四层商业；6、7号楼为一类高层商住楼，一、二、三层为商业。本工程总建筑面积平方米，
住户共计1751户。2.本工程地下四层，幼儿园地上2层，其他各塔楼地上32层，耐火等级
为一级，框架结构，基础为桩基。
电气设计包含10/0.4kV变配电系统；低压配电、照明系统；防雷接地系统、等电位连接；
电话、网络系统；有线电视系统；住宅访客对讲系统；火灾自动报警及联动控制系统。广播
系统等。
建筑电气工程图形符号安装工程常用图形符号一、电气工程图形符号1、电气工程图形符号(P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关)(P15）5、图集使用的范例和说明(P19）6、在工程平面图中标注的各种符号与代表名称（P25)7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29)3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32)三、暖通工程图形符号1、图样线型（P33）2、风管及部件(P33）3、通风空调设备（P34）4、阀门（P35）（一)、电气工程图形符号序号图形符号说明1 开关（机械式）2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开）5 接触器（在非动作位置触点闭合)6 负荷开关（负荷隔离开关）7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关序号图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关（不闭锁）22 旋钮开关、旋转开关（闭锁)23 位置开关，动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关，动合触点注：θ可用动作温度代替26热敏自动开关,动断触点注：注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28动合（常开)触点注：本符号也可用作开关一般符号29 动断（常闭)触点30 先断后合的转换触点序号图形符号说明31当操作器件被吸合或释放时，暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头（凸头的)或插头的一个极34 插头和插座（凸头的和内孔的）35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形—三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接序号图形符号说明46 三相变压器星形—三角形连接47 具有有载分接开关的三相变压器星形—三角形连接48 三相变压器星形—曲折形连接49 操作器件一般符号50////＊＊具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器（一）电气工程图形符号--续表序号图形符号说明61 指示仪表（星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替）72 安培小时计73 电能表(瓦特小时表)74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注：可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号（一）电气工程图形符号-—续表序号图形符号说明81 总配线架82 中间配线架83 走线架、电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交流母线87 直流母线88 装在支柱上的封闭式母线89 母线伸缩接头90 中性线91 保护线92 保护和中性共用线93 具有保护和中性的三相配线94 滑触线95 地下线路96 架空线路97 管道线路98 多孔(如6孔）管道线路99 具有埋入地下连接点的线路100 水下线路101 沿建筑物明敷设通信线路102 沿建筑物暗敷设通信线路103 电气排流电缆104 挂在钢索上的线路105 用单线表示的多回线路（或电缆管束）106 导线、导线组、电路线路、母线一般符号107 三根导线108 四根导线109 事故照明线110 50V及其以下电力及照明线路序号图形符号说明111 控制及信号线路（电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动序号图形符号说明131 电铃132 扬声器133 发声器134 电话机135 照明信号136 手动报警器137 感烟火灾探测器138 感温火灾探测器139 气体火灾探测器140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯) 145 警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线,逃生方向149 逃生路线，最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号153 卤代烷消防设备辅助符号2、机械控制序号国家标准图形符号说明1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器3、操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制序号国家标准图形符号说明21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29 钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作4、非电量控制及其他38 液位控制39 计数控制40 流体控制41 气流控制42 温度控制(θ可用t代替)43 压力控制44 滑动控制45 端子导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节—起动器57 带自动释放的起动器58 可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59 星—三角起动器60 自耦变压器式起动器61 带可控整流器的调节-起动器接近和接触敏感器件62 接近传感器63 接触传感器64 接近开关动合触点65 接触敏感开关动合触点66 磁铁接近时动作的接近开关，动合触点67 铁接近时动作的接近开关,动断触点电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭（防水)单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水）单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水）三相插座79 带接地插孔的防爆三相插座80 插座箱(板）序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭（防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线）102 调光器图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱（盘）画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装，除注明外底边边距地1.4米电力配电箱(盘）照明配电箱(盘）画于墙外为明装，除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1。
CAD电气图基本知识详解在电气工程领域，CAD 电气图是非常重要的工具，它能够清晰、准确地表达电气系统的设计理念、电路连接和设备布局等信息。
对于电气工程师、技术人员以及相关从业者来说，掌握 CAD 电气图的基本知识是必不可少的。
一、CAD 电气图的定义与作用CAD 电气图，简单来说，就是利用计算机辅助设计（CAD）软件绘制的电气原理图、接线图、布置图等各类与电气系统相关的图纸。
其主要作用包括：1、规划与设计：在电气系统的初始设计阶段，帮助工程师构思和规划电路布局、设备选型等。
2、沟通与交流：为不同部门之间的人员，如设计人员、施工人员、维护人员等，提供了一种统一、清晰的交流语言，确保各方对电气系统的理解一致。
3、施工指导：施工人员可以根据 CAD 电气图进行准确的设备安装、线路敷设等操作。
4、故障诊断与维护：在系统出现故障时，有助于快速定位问题所在，提高维护效率。
二、CAD 电气图的分类1、电气原理图电气原理图是用来表示电路工作原理和各电器元件相互关系的图纸。
它不考虑电器元件的实际位置和外形，重点在于展示电路的逻辑关系和信号流向。
2、电气接线图接线图则侧重于展示电气设备之间实际的连接关系，包括端子号、线缆型号和规格等详细信息。
3、电气布置图布置图主要描述电气设备在空间中的位置和布局，以及它们之间的相对位置关系。
三、CAD 电气图的绘制规范1、图形符号使用标准的电气图形符号是确保图纸清晰易懂的关键。
这些符号具有特定的含义和形状，并且在国际和国内都有相应的标准规范，如GB/T 4728 等。
2、线条类型不同类型的线条在 CAD 电气图中有着不同的含义。
例如，实线通常表示主电路，虚线表示控制电路或辅助电路。
3、文字标注对电气元件、设备、线路等进行清晰准确的文字标注，包括型号、规格、参数等信息。
4、比例与尺寸根据实际需要选择合适的比例绘制图纸，同时要保证尺寸标注的准确性。
5、布局与构图图纸的布局应合理，各部分内容分布均匀，便于阅读和理解。
