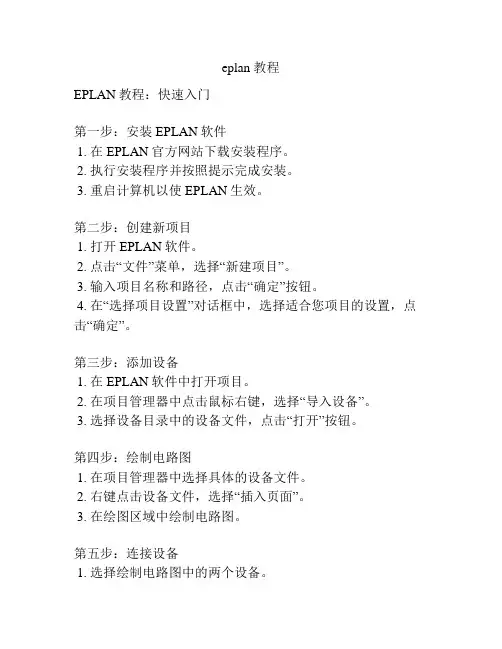

EPLAN教程：快速入门
第一步：安装EPLAN软件
1. 在EPLAN官方网站下载安装程序。

2. 执行安装程序并按照提示完成安装。

3. 重启计算机以使EPLAN生效。

第二步：创建新项目
1. 打开EPLAN软件。

2. 点击“文件”菜单，选择“新建项目”。

3. 输入项目名称和路径，点击“确定”按钮。

4. 在“选择项目设置”对话框中，选择适合您项目的设置，点击“确定”。

第三步：添加设备
1. 在EPLAN软件中打开项目。

2. 在项目管理器中点击鼠标右键，选择“导入设备”。

3. 选择设备目录中的设备文件，点击“打开”按钮。

第四步：绘制电路图
1. 在项目管理器中选择具体的设备文件。

2. 右键点击设备文件，选择“插入页面”。

3. 在绘图区域中绘制电路图。

第五步：连接设备
1. 选择绘制电路图中的两个设备。

2. 点击“连接”工具栏按钮，连接两个设备。

第六步：生成报告
1. 点击“报告”菜单，选择需要生成的报告类型。

2. 在弹出的对话框中选择相关选项，点击“确定”按钮。

第七步：输出工程文件
1. 点击“文件”菜单，选择“输出”。

2. 在输出对话框中选择输出格式和路径，点击“确定”按钮。

这是一个简单的EPLAN快速入门教程，希望能帮助你开始使
用EPLAN软件。

请注意，EPLAN具有更多高级功能和工具，可以根据您的需求进一步学习和探索。

电气原理图绘制的基本步骤和注意事项
电气原理图绘制的基本步骤是：首先进行认真构思，对所要绘制的步骤及表达的内容和布局做的心中有数；然后对整个图面进行布局，把所要表达的全部内容（不能遗漏），按其正确位置、主次及繁简划定实际所占画面大小；第三，确定基准线，包括水平基准线和垂直基准线；第四，按自左至右、自上而下、先主后次、先一次后二次、先图形后文字的顺序画底稿线（包括文字分行分格线）；第五，经认真、详细检查，确认无误无漏后描深图形，注写文字；最后，认真、详细检查确认，在标题栏签字等。

电气原理图绘制的注意事项是
1.电气控制线路根据电路通过的电流大小可分为主电路和控制电路。

主电路包括从电源到电动机的电路，是强电流通过的部分，用粗线条画在原理图的左边。

控制电路是通过弱电流的电路，一般由按钮、电器元件的线圈、接触器的辅助触点、继电器的触点等组成，用细线条画在原理图的右边。

2.电气原理图中，所有电器元件的图形、文字符号必须采用国家规定的统一标准。

3.采用电器元件展开图的画法。

同一电器元件的各部件可以不画在一起，但需用同一文字符号标出.若有多个同一种类的电器元件，可在文字符号后加上数字序号，如KM1和KM2等。

4.所有按钮、触点均按没有外力作用和没有通电时的原始状态画
出。

5.控制电路的分支线路，原则上按照动作的先后顺序排列，两线交叉连接时的电气连接点需用黑点标出。

电气原理图绘制步骤
（1）设置SCH编辑器的工作参数（也可以采用系统内缺省参数）。

（2）选择图纸的幅面、标题栏式样、图纸的放置方向（横向或纵向）。

（3）放大绘图区，直到绘图区域呈现大小适中的栅格线为止。

（4）在工作区域放置元器件：先放置核心元器件的电气符号图形，再放置其他调整元器件位置。

（5）修改和调整元器件的标号、型号及其字体大小与位置等。

（6）连线，放置电气节点、网络标号及I/O端口。

（7）放置电源及地线符号。

（8）运行电气设计规则检查（ERC），寻找可能存在的设计缺陷。

（9）加注释信息。

（10）生成网络表文件（或直接执行PCB更新命令）。

（11）打印。

eplan使用方法EPLAN使用方法EPLAN是一款专业的电气工程设计软件，它能够帮助工程师们高效地进行电气图纸的绘制和管理。

本文将介绍EPLAN的使用方法，帮助读者快速上手该软件。

一、EPLAN的安装和注册1. 下载EPLAN软件安装包，并按照安装向导进行软件的安装。

2. 安装完成后，打开EPLAN软件，点击注册按钮进行注册。

根据提示填写注册信息，并获取注册码。

3. 输入注册码后，点击确定完成注册过程。

二、创建新项目1. 在EPLAN软件中，点击“新建项目”按钮，弹出新建项目向导。

2. 在向导中设置项目名称、路径和图纸格式等信息，点击下一步。

3. 设置项目的电气特性、电压等级和电路图符号库，并点击下一步。

4. 设置项目的默认设置，如图纸编号规则、尺寸标准等，点击完成。

三、绘制电路图1. 在EPLAN软件中，选择“绘图”功能模块，打开电路图绘制界面。

2. 在左侧的图库面板中选择所需的电气符号，通过拖拽的方式将其拖到绘图区域。

3. 通过连接线工具连接各个符号，形成电路图。

4. 可以通过修改符号属性、添加文本注释等方式对电路图进行进一步的编辑和美化。

四、添加设备和线缆信息1. 在绘制电路图的过程中，可以逐步添加设备和线缆信息。

2. 选择“设备管理”功能模块，打开设备管理界面。

3. 在设备管理界面中，添加设备和线缆信息，包括设备名称、型号、数量等。

4. 将设备和线缆信息与电路图进行关联，确保设计的准确性和一致性。

五、生成报告和文档1. 在EPLAN软件中，选择“报告”功能模块，打开报告生成界面。

2. 选择需要生成的报告类型，如设备清单、线缆列表等。

3. 根据需要设置报告的格式和内容，并点击生成报告。

4. 生成的报告可以保存为PDF或其他格式，方便与团队成员共享和交流。

六、项目管理和版本控制1. 在EPLAN软件中，选择“项目管理”功能模块，打开项目管理界面。

2. 在项目管理界面中，可以对项目进行版本控制、文件管理和协作管理等操作。

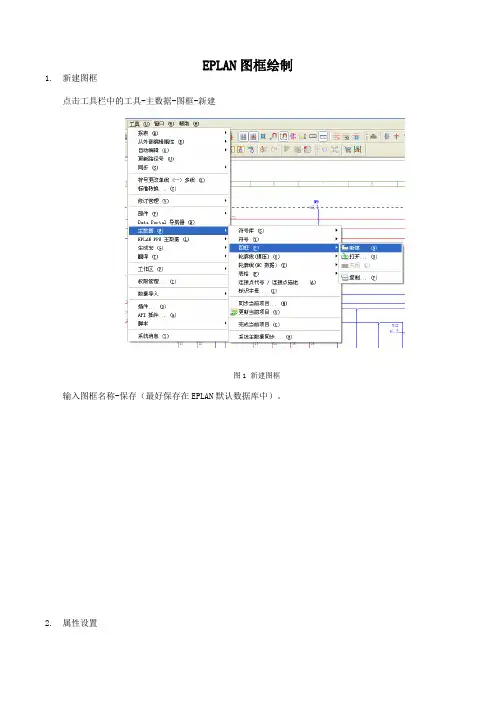

EPLAN图框绘制1.新建图框点击工具栏中的工具-主数据-图框-新建图1 新建图框输入图框名称-保存（最好保存在EPLAN默认数据库中）。

2.属性设置新建图框后，则开始编辑图框属性（重要）。

在不熟悉图框属性的情况下，按照以下属性进行定义（点击黄色图标新建属性）;图2 定义属性定义完毕后确定，开始绘制图框。

3.放置图框EPLAN插入一个任意长方形，双击编辑属性；图3 定义图框大小外图框属性：起点：0mm，0mm 终点：420mm，297mm内图框属性：起点：5mm，5mm 终点：415mm，292mm定义完毕后效果如下图：图4 效果图定义图框文本4.定义栅格接下来为插入文本做准备，定义栅格目的是为了放置文本时能保证精确的位置。

定义列间距：420/10=42,定义行：297/6=49.5栅格间距均除以2（位置文本放中间位置）；则应该定义栅格A为：21mm；栅格B为；24.75点击工具栏中的选项-设置。

图1 栅格设置在设置界面中选择用户-图形的编辑-2D-下拉到标准栅格尺寸填入上述栅格A，B的大小（21、24.75）5.插入位置文本插入列号：选择栅格A，点击工具栏中的插入-特殊文本-列文本-放置图2 插入列文本放置位置如下图：图3 插入列效果图插入行号：如上述步骤，选择栅格B，点击工具栏中的插入-特殊文本-行文本-放置效果图：图4 插入行效果图由于栅格大小问题，导致放置的文本不在两框中间，则应把栅格数据还原，然后选择较小栅格，调整其位置于两框中间。

6.图框的收尾行、列文本均放置好后，再用直线画出一些轮廓，如图7.标题栏的绘制标题栏的绘制主要为版块的绘制及特殊文本的放置，其中版块的绘制只需使用绘图栏进行编辑即可。

而特殊文本的放置可以根据需要选择性的进行放置，具体操作如下;例：插入页码工具栏-插入-特殊文本-页属性在位置代号一栏中点击，找到页号一栏，点击确定-放置即可。

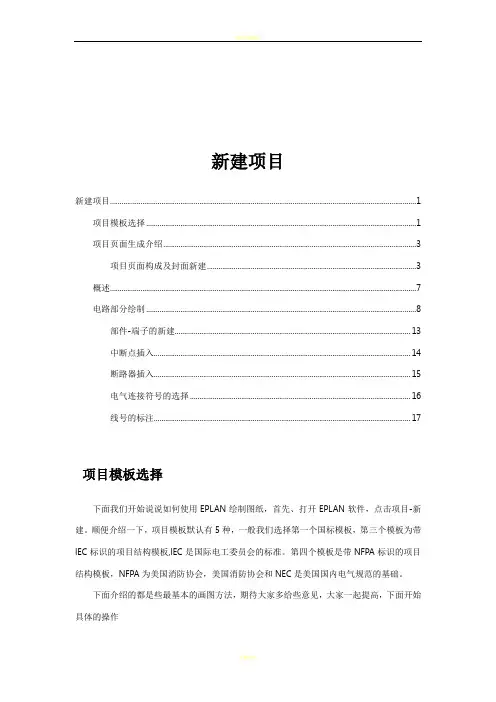

新建项目新建项目 (1)项目模板选择 (1)项目页面生成介绍 (3)项目页面构成及封面新建 (3)概述 (7)电路部分绘制 (8)部件-端子的新建 (13)中断点插入 (14)断路器插入 (15)电气连接符号的选择 (16)线号的标注 (17)项目模板选择下面我们开始说说如何使用EPLAN绘制图纸，首先、打开EPLAN软件，点击项目-新建。

顺便介绍一下，项目模板默认有5种，一般我们选择第一个国标模板，第三个模板为带IEC标识的项目结构模板,IEC是国际电工委员会的标准。

第四个模板是带NFPA标识的项目结构模板，NFPA为美国消防协会，美国消防协会和NEC是美国国内电气规范的基础。

下面介绍的都是些最基本的画图方法，期待大家多给些意见，大家一起提高，下面开始具体的操作（1）点击项目-新建图12-3-1（2）弹出的对话框内可修改项目名称、保存路径、模板、创建日期、创建者。

然后可根据我们的需要自行修改。

图12-3-2图12-3-3项目页面生成介绍项目页面构成及封面新建（1）页面构成一般，一个相对来说比较全的项目图纸，其构成包括1.图纸目录2.元件明细表3.电气柜尺寸图4.元件布置图5.电气原理图电气原理图中包括PLC输入输出接点图；端子排列图；参数设定列表等等。

由于个人的绘图习惯不一样，我是先绘制原理图，先将原理图画完然后就可以绘制元件布置图，电器柜尺寸元件布局图完成后就可以敲定，图纸目录和元件明细表可以在生成报表时自动生成。

由于我们在新建一个项目时不确定会有多大的图纸量，所以在新建页面时都会留有一定的页数余量。

在页数分配上我先给出我的页面分配规则第1页封面第2页概述第3-14页目录预留页第15-99页主电路第100页PLC布置图第101页预留第102-199页PLC输入第200-299页PLC 输出第300-399页屏柜图部分、I/O地址表第400-499页报表（外部电缆表、元件明细表）小一些的项目用这些就页面分配应该足够了。

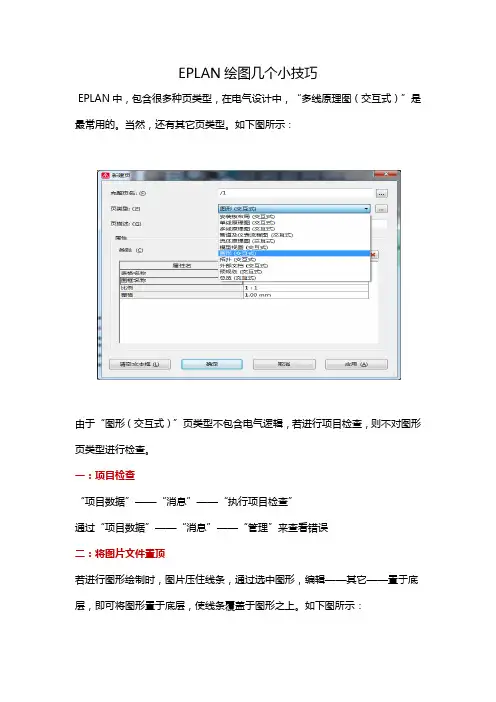

EP 最常
由于
页类一：“项通过二：若进层，
LAN 中，包常用的。

当于“图形（交类型进行检：项目检查项目数据”过“项目数：将图片文进行图形绘
，即可将图包含很多种然，还有其交互式）”检查。

查
——“消息数据”——文件置顶
绘制时，图片
形置于底层EPLAN 种页类型，在其它页类型页类型不包息”——“消息”—片压住线条
层，使线条绘图几个在电气设计型。

如下图所
包含电气逻“执行项目检——“管理条，通过选中
条覆盖于图形个小技巧计中，“多线所示： 逻辑，若进行检查” ”来查看错中图形，编
形之上。

如巧
线原理图（行项目检查错误 编辑——其它
如下图所示交互式）”
查，则不对图它——置于： ”是图形于底
三：拉伸线条
当图片移动，以前绘制的线条需要重新延长，就不需要每条选中延长了，通过“拉伸”命令，即可一次性全部延长。

“编辑”——“图形”——“拉伸”，选中要拉伸线条的端点，如下图所示。

鼠标单击下图红点位置，再单击指定位置，即可将全部线条延长。

四：插入特殊符号
在文本框中，Ctrl+S 即可弹出特殊符号选择框
五：复制
EPL ：同时使用制的时候还LAN
中最多多个剪贴板还是Ctrl+C,
多可以保存板
,Ctrl+V 每存12
个粘贴每个都复制粘
贴板文件。

多粘贴？？
多次复制，选择性粘贴
贴。

取消勾选后，使用Ctrl+V 弹出选项框，可以选择性粘贴窗口宏（复制的图形），省去很多麻烦。

六：标示性的编号
当找一个选项时，若勾选了此选项，则非常快的就会找到。

eplan教程EPLAN 是一款强大的电气工程设计软件，广泛应用于工业自动化、电力设备、电子设备等领域的电气设计和自动化控制系统设计。

本教程将介绍 EPLAN 的基本操作以及如何进行电气图纸设计。

1. 创建新项目：首先，打开 EPLAN 软件，点击“新建项目”，然后输入项目名称和路径。

选择电气工程设计类型，并设置项目相关信息，如项目编号、项目负责人等。

2. 绘制图纸：在 EPLAN 软件中，可以绘制多种类型的电气图纸，如电路图、接线图、布线图等。

选择所需的图纸类型，然后使用软件提供的绘图工具进行绘制。

3. 添加符号和设备：在电气图纸中，需要添加各种符号和设备，如电动机、开关、传感器等。

在 EPLAN 软件中，可以通过导入符号库或者自定义符号来添加所需的符号和设备。

4. 连接电气元件：使用软件提供的连线工具，将电气图纸中的元件连接起来。

确保正确地连接了电源、负载和控制元件，并检查电路的完整性。

5. 编写电气文档：在EPLAN 软件中，可以编写各种电气文档，如电气原理图、电气布置图、接线表等。

根据实际需求创建相应的文档，并填写相关信息。

6. 生成报告和清单：EPLAN 软件可以根据设计的电气图纸生成各种报告和清单，如元件清单、线缆清单、接线清单等。

通过生成这些清单，可以更好地管理和跟踪项目进展。

总结：EPLAN 是一款功能强大的电气工程设计软件，通过本教程，你可以了解到 EPLAN 的基本操作和电气图纸设计的流程。

掌握 EPLAN 的使用方法，将大大提高你的电气设计效率。

eplan电气设计使用手册EPLAN电气设计软件是一款专业的电气工程设计工具，广泛应用于各类电气设备的设计与开发。

本手册将为用户提供EPLAN电气设计软件的基本功能介绍以及使用技巧，旨在帮助用户熟悉并有效使用该软件。

一、EPLAN电气设计简介1.1 EPLAN电气设计概述EPLAN电气设计是一款专业的电气自动化设计软件，可以快速高效地进行电气工程设计，涵盖了电气原理图绘制、线缆布线设计、电气部件选型以及相关的图纸输出等功能。

1.2 EPLAN电气设计的特点EPLAN电气设计软件具有以下几个显著特点：- 强大的绘图功能：包括元器件符号库、电缆线路布线、自动编号功能等；- 友好的用户界面：直观、简洁的操作界面，降低了学习成本；- 高度的兼容性：支持与其他常用设计软件的数据交互，方便与其他团队成员协作；- 可靠的输出质量：生成的电气图纸准确、规范，方便于后续工程实施。

二、EPLAN电气设计软件安装和设置2.1 软件安装在开始使用EPLAN电气设计软件之前，首先需要进行软件的安装。

按照提供的安装包进行软件安装，并确保电脑满足软件运行的最低配置要求。

2.2 软件设置安装完成后，打开EPLAN电气设计软件，进行必要的软件设置，如选择语言、界面风格等。

同时，可以根据个人需求进行自定义设置，以提高工作效率。

三、EPLAN电气设计的基本功能3.1 创建电气项目使用EPLAN电气设计软件，首先需要创建一个新的电气项目。

在项目中可以设置项目名称、负责人、图纸单位等基本信息。

同时，根据不同的电气设计任务，可以选择不同的模板进行项目创建。

3.2 绘制电气原理图在创建好项目后，可以开始进行电气原理图的绘制。

EPLAN电气设计提供了丰富的电气元器件符号库，用户可以通过拖拽元器件符号到绘图界面并进行连接，快速绘制出电气原理图。

3.3 进行线缆布线设计绘制电气原理图后，接下来需要进行线缆布线的设计。

EPLAN电气设计软件可以根据电气原理图的连接关系和线缆信息，自动进行线缆的布线设计。

电气图纸的设计基本上包括二个部分：图纸的前期规划和图纸的具体绘制。

在图纸的前期规划阶段，我们需要做的主要是以下工作：确定电气图纸采用什么标准（GB/JIS或者其它）、图纸页结构的分配、电气元件命名方式、导线颜色等；在图纸的绘制阶段，根据图纸的前期规划绘制相应的图纸，尽量保证图纸简洁、美观并且能完整的表达出电气相关信息。

EPLAN P8电气原理图规划主要包括电气图纸的结构、布局、元器件命名、导线编号等，现在简要的做一介绍。

电气原理图的结构：一份完整的电气原理图应该包括总目录、电气图、电气柜安装布局图、部件清单等，而总目录应该有本份图纸的封面、目录、符号总览、结构标识符总览、导线编号规则、导线颜色介绍等。

目录、部件清单这些在EPLAN P8里面可以使用工具菜单下的报表功能得到。

具体可以参考意大利柯马公司（以汽车焊接生产线著名）的目录。

页结构命名一般采用的是高层代号+位置代号+页名，像杜尔、柯马、DISA等公司的电气图纸就是采用的这种方式；也可以采用高层代号+页名的方式，诸如蒂森克虏伯公司的电气图，建议使用高层代号+页名这种页结构方式，这种结构看上去省略了位置代号，但是在画电气图时在相应的图纸中仍然有位置代号（使用了位置盒）。

图纸页结构的分配：电气图的页结构分配根据设备/项目的规模和功能来划分，其中数控机床电气图的页结构可以做如下分配：高层代号G01（电源分配）、G02（数控系统）、G03（主轴部分）、G04（进给部分）、G05（刀架/刀库部分）、G06（冷却部分）、G07（润滑部分）、G08（液压部分）、G09（排屑部分）、G10（急停部分）、G11（工作灯部分）、G12（空调部分）；位置代号C01（电柜箱体，用于放置伺服驱动、断路器等）、C02（操作箱体，用于放置数控系统等）、C03（液压站部分，用于放置液压站端子等）、C04（排屑器部分，用于放置排屑器电器等）。

对于比较复杂的生产线，由于其涉及到高压、中压、低压电器，使用了多套PLC/CPU，页结构的划分相对要复杂很多，具体可以参考蒂森克虏伯公司、杜尔公司、柯马公司的电气原理图页结构。
