电功率实验探究和计算练习题(含答案)

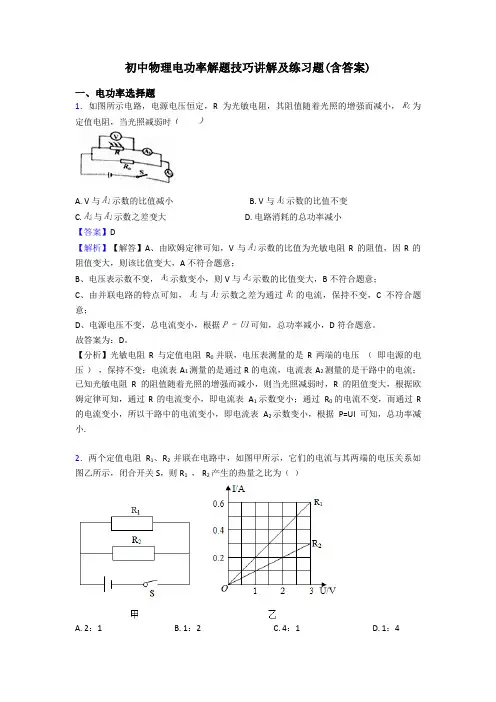

初中物理电功率解题技巧讲解及练习题(含答案)一、电功率选择题1．如图所示电路，电源电压恒定，R为光敏电阻，其阻值随着光照的增强而减小，为定值电阻，当光照减弱时A. V与示数的比值减小B. V与示数的比值不变C. 与示数之差变大D. 电路消耗的总功率减小【答案】D【解析】【解答】A、由欧姆定律可知，V与示数的比值为光敏电阻R的阻值，因R的阻值变大，则该比值变大，A不符合题意；B、电压表示数不变，示数变小，则V与示数的比值变大，B不符合题意；C、由并联电路的特点可知，与示数之差为通过的电流，保持不变，C不符合题意；D、电源电压不变，总电流变小，根据可知，总功率减小，D符合题意。

故答案为：D。

【分析】光敏电阻R与定值电阻R0并联，电压表测量的是R两端的电压（即电源的电压），保持不变；电流表 A1测量的是通过R的电流，电流表 A2测量的是干路中的电流；已知光敏电阻R的阻值随着光照的增强而减小，则当光照减弱时，R的阻值变大，根据欧姆定律可知，通过R的电流变小，即电流表A1示数变小；通过R0的电流不变，而通过R 的电流变小，所以干路中的电流变小，即电流表A2示数变小，根据P=UI 可知，总功率减小.2．两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1， R2产生的热量之比为（）A. 2：1B. 1：2C. 4：1D. 1：4【答案】 A【解析】【解答】由并联电路的特点知道，R1、R2的电压是相同的，由图乙知道，在电压相同时，通过R1、R2的电流之比是2：1；由I=U/R知道，R1、R2的电阻之比为1：2；由图甲知道，闭合开关S，则通电时间相同，由Q=W=U2R t知道，产生的热量与电阻成反比，故R1、R2产生的热量之比是2：1，故答案为：A。

【分析】利用欧姆定律判定R1、R2的阻值关系；根据焦耳定律公式Q=W=t判定产生热量的比值.3．下列数据最接近实际情况的是（）A. 大气对拇指指甲盖的压力约为 10NB. 学生课桌高度约为200cmC. 让人感觉舒适的气温约为37℃D. 家用节能灯的功率约为1kW【答案】 A【解析】【解答】A.大拇指的指甲盖的面积大约1cm2，大气压强约105Pa，那么大气对指甲盖的压力；F=pS=105Pa×10-4m2=10N，故A符合题意；B.普通学生课桌的高度大约1m，而200cm=2m，太高了，故B不合题意；C.让人感觉舒适的温度大约在25℃左右，37℃太高了，故C不合题意；D.家用节能灯的功率大约30W左右，1kW的功率太大了，故D不合题意。

电能电功电功率专题（一）1．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15VB．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21WD．将它们串联时，L1允许的最大功率是3W2．额定电压都是110V，额定功率P A=100W，P B=40W的电灯两盏，若接在电压是220V的电路上，使两盏电灯均能正常发光，且电路中消耗功率最小的电路是图中的哪一个（）3．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V 0.8 W B．2.5V 1.0W C．4.5V 1.0 W D．4.5V 1.8W 4．小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡（）A．电阻小B．灯丝粗C．电流大D．功率大5．如图所示，曲线A、B分别是白炽灯L l（220V l00W）、L2（220V 60W）实际测得的伏安特性图象．现将L1、L2两灯串联在220V的电源上，根据图象可得L1、L2的实际功率之比约为（）A．1：1 B．l：2 C．3：5 D．3：86．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样．当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）A．6V 1.5W B．6V 0.75WC．3V 1.5W D．3V 0.75W7．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是（）A．2：3 B．3：2 C．5：3 D．3：58．如图，电源电压18V保持不变，电流表量程是0﹣0.6A，电压表量程是0﹣15V，小灯泡上标有“6V 3W”字样．要求：开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（灯丝电阻不变）．则下列说法正确的是（）A．滑动变阻器的滑片向左移动时，电流表和电压表示数都变大B．当电流表示数为0.4A时，电压表示数为12VC．该电路的最大功率为9WD．滑动变阻器允许调节的范围是18Ω﹣60Ω9．如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（）A．0.45 W B．0.50 WC．0.80 W D．0.90 W10．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电功率之比是（）A．2：3 B．3：2 C．5：2 D．1：211．如图所示的电路中，S1闭合S2断开时，甲、乙是电流表，I甲：I乙=1：3，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2，则下列说法正确的是（）A．电阻大小之比R1：R2=2：1B．当S1闭合S2断开时，通过R1和R2的电流之比为I1：I2=1：2C．S1、S2闭合时，甲乙电压表示数之比U甲：U乙=3：1D．总功率之比P1：P2=9：212．规格分别为“220V 25W”和“220V 100W”的甲、乙两只小灯泡，将它们串联后接到220V的电源上，两灯都发光，则（）A．甲灯较亮 B．乙灯较亮 C．两灯一样亮D．无法判断13．L1灯规格为“6V 3W”，L2灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是（）A．L1与L2灯丝电阻之比为2：1B．两灯串联，当电路中电流为0.5A时，L2灯两端电压为3VC．两灯并联，当一个灯正常发光时，通过另一个灯的电流为1AD．两灯并联在3V电压下，L1灯与L2灯消耗的实际功率之比为1：414．小珍用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～2A，电压表的示数变化范围是4～10V，小珍通过推算，得出四个结论：①定值电阻R0的阻值为5Ω；②变阻器连入电路的电阻变化范围2～20Ω；③电源电压为15V；④电路消耗的总功率的变化范围为6～24W．上述结论中，正确的是（）A．①② B．③④ C．②④D．①③15．由电压为220V的电源向远处某工地的一盏标着“PZ 220﹣60”的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55W．则导线消耗的功率（）A．小于5W B．等于5W C．大于5W D．不能确定16．标有“4V 1W”的小灯泡和“20Ω1A”的滑动变阻器连接在图所示的电路中，电源电压为6V，电流表量程为“0～0.6A”，电压表量程为“0～3V”．为确保电路安全，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在（不考虑温度对电阻的影响）（）A．0～8Ω B．8～16Ω C．16～20Ω D．以上答案都不对17．有两个电路元件A和B．流过元件的电流与其两端电压的关系如图（甲）所示，把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V 0.8W B．2.5V 1.0WC．4.5V 1.0W D．4.5V 1.8W18．有L1和L2两盏电灯，标有“4V 8W”和“8V 32W”，把它们与“4Ω 10A”的变阻器串联接在12V的电源上，如图所示，当滑动变阻器的滑片P从b向α滑动时，下列说法正确的是（）A．两灯都变暗B．两灯都变亮，且L1先正常发光C．两灯都变亮，且L2可能先烧坏D．亮灯都变亮，因为L1的额定功率大，所以比L1更亮19．如图所示电路，阻值为6Ω的电阻与一个“6V 3W”的小灯泡串联后接到9V的电路中，小灯泡恰能正常发光；如果在此电路中将“6V 3W”的小灯泡换成“6V 4.5W”的小灯泡，那么该小灯泡的实际功率（设电源电压不变）（）A．等于4.5W B．小于4.5W C．大于4.5W D．等于3W20．图甲的示的电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端移动到左端，两个电压表和电流表的示数变化情况如图乙所示．则下列判断正确的是（）A．电源电压为4VB．电压表V1和电流表示数比值变小C．滑动变阻器R2的阻值变化范围为0﹣10ΩD．电路总功率的变化范围为0.6﹣1.8W21．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自a向b移动的过程中，电压表V2的示数，电压表V1的示数与电流表A的示数之比，电路消耗的总功率．（均选填“变大”、“变小”或“不变”）．22．若将分别标有“3V 3W”、“6V 3W”字样的两灯串联接入电路时，在长时间工作过程中，允许加在它们两端的最高电压是V，标有“3V 3W”字样的灯实际消耗的电功率是W．（灯丝电阻值不变）23．在如图所示的电路中，电源电压保持不变，R为定值电阻，当在电路中的a、b两点间接入一个标有“6V 3W”的小灯泡时，闭合开关S，它恰好正常发光；若在a、b两点间接一个标有“6V 6W”的小灯泡，它实际消耗的电功率将6W（填“大于”、“小于”或“等于”）24．如图所示的电路中，电压U=10V，且保持不变，灯L标有“12V 2W”的字样，当开关S断开时，灯L的实际功率为W；当开关S闭合时，灯L 的实际功率将（填“变大”、“变小”或“不变”）25．如图甲所示，电源电压保持不变，小灯泡的额定电压为6V．闭合开关S 后，当滑片P从R的一端滑到另一端的过程中，小灯泡的I﹣U关系图象如图乙所示．则小灯泡的额定功率为W，电源电压为V，滑动变阻器的最大阻值为Ω．26．小欣利用标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验．（1）L1正常发光时的电流为A．（2）如图甲所示：A、B分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线．现将两灯连入图乙所示电路中，使其中一个灯泡正常发光时，电压表的示数为V，电路消耗的总功率为W．27．如图所示的电路中，电源电压为30V，定值电阻为30Ω，滑动变阻器标有“60Ω 1.5A”字样，在该电路正常使用的情况下，则（）A．滑动变阻器消耗的最小功率为45WB．电流表的最大示数为1.5AC．电路消耗的最大功率为75WD．电路总电阻的变化范围为12Ω～20Ω28．小明用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～2A，电压表的示数变化范围是4～10V．则下列结论正确的是（）A．定值电阻R0的阻值为5ΩB．变阻器连入电路的电阻变化范围2～20ΩC．电源电压为15VD．电路消耗的总功率的变化范围为6～24W29．如图所示的电路中，电源电压6V保持不变，电流表使用0﹣0.6A量程，电压表使用0﹣3V量程，定值电阻的规格为“10Ω 0.5A”，滑动变阻器铭牌上标有“20Ω 1A”，为了保证电路各元件的安全，闭合开关后（）A．电路允许通过的最大电流为0.3AB．滑动变阻器连入电路的最小阻值为10ΩC．电压表的最小示数为2VD．电路的最大功率为3W30．如图甲所示的电路中，电源电压为6V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，下列判断正确的是（）A．R1的电阻为10Ω B．滑动变阻器的最大电阻为20ΩC．电路消耗的最小功率为1W D．电路消耗的最大功率为3.6W31．某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示．滑动变阻器滑片P从最右端向最左端移动的过程中，R1的U﹣I图象如图乙所示．求：（1）R1的阻值；（2）电路消耗的最大功率；（3）当R2消耗的电功率为0.5W时，R2的阻值．32．现有一个小灯泡和两个相同的定值电阻，小灯泡的额定电压为 2.5V，额定电流为0.35A，小灯泡和定值电阻的I﹣U图象如图所示．求：（1）将小灯泡接入电路，电路电流为0.2A，小灯泡实际功率为多少？（2）将两个定值电阻并联后接在电压为2.5V的电源两端，工作0.5小时，共消耗多少电能？33．如图所示，R1=30Ω，将触头移到滑动变阻器的最左端a，断开电键S1、闭合电键S，电流表的示数为0.6A；再闭合S1，电流表示数变为1.0A．将触头移到滑动变阻器的最右端b，断开电键S1、闭合电键S，电流表的示数为0.4A．求：（1）电阻R2的阻值及变阻器R的最大阻值；（2）闭合S后，在什么情况下电路消耗的功率最小？最小值为多少？34．如图所示，将滑动变阻器的滑片P移向M端，闭合开关S ，表有示数为1.0A ，表的示数为6V；滑片P移向N端，闭合开关S ，表的示数为2V．求：（1）电源的电压及电阻R0的阻值；（2）R0消耗的最大电功率和滑动变阻器的最大阻值．35．如图所示的电路中，电源电压U=6V，电阻R1=6Ω，电阻R2=4Ω，求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，通电10s的时间内电流通过R2产生的电热是多少？（3）当三个开关处于何种状态时，整个电路消耗的电功率最大？求出此时的最大电功率．36．一个小灯泡与一个6欧的电阻串联后接在12伏的电源上，小灯泡恰能正常发光，此时小灯泡的功率为6瓦．求小灯泡正常发光时的电阻和额定电压．37．如图所示，灯L标有“2.5V 1.25W”字样，R1=15Ω，滑动变阻器R2最大阻值为10Ω，当开关S1闭合，S2、S3断开，滑片P滑至左端时，灯L恰好正常发光．试求：（1）灯L正常发光时的电阻．（2）电源电压．（3）当S1、S2、S3都闭合，且滑动变阻器的滑片P滑到中点时，电流表的示数和此时电路消耗的总功率．38．如图所示，小灯泡标有“6V 3W”字样，R1=6Ω，R2=3Ω，设灯丝的电阻不变，求：（1）当S1断开，S2闭合时，灯恰好正常发光，求电源电压；（2）当S1、S2都闭合时，电流表的示数是多少？（3）当S1、S2都断开时，电路中的总功率是多少？39．小明家有一个电热水壶，铭牌如右表所示，现他在壶中装上3L、20℃的水，求：（1）壶中所装水的质量是多少？（2）在额定电压下，电水壶工作10min做了多少功？（3）若通电10min所放出的热量全部被水所吸收，能使多少千克20℃的水烧开？（水的比热容为4.2×103J/（kg•℃），当时为一个标准大气压）（4）若在用电高峰，电热水壶的实际电压为额定电压的90%，则此时该水壶的实际电功率是多少？（不考虑电热丝的电阻值随温度的变化，计算结果保留一位小数）40．在如图所示的电路中，电源电压保持不变，灯泡L2标有“24V 12W”．开关S1闭合、S2断开时，电流表的示数为1A，电压表的示数为12V，灯泡L1正常发光，不考虑温度对灯泡灯丝电阻的影响．求：（1）灯泡L1的额定功率．（2）在10s内，灯泡L2正常发光时消耗的电能．（3）灯泡L2的电阻（4）当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率．41．如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中不正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V42．把标有“6V 6W”的小灯泡L1和标有“6V 3W”的小灯泡L2串联后接在电源电压为6V的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）A．因为通过它们的电流相等，所以灯L1和L2一样亮B．因为灯L1额定功率比较大，所以灯L1比较亮C．因为灯L1电阻较小，实际功率较大，所以灯L1较亮D．因为灯L2电阻较大，实际功率较大，所以灯L2较亮43．图1中，电源电压U=6V，R为定值电阻，通过灯泡L的电流与灯泡两端电压关系如图2所示，闭合开关S，电压表示数为 4.5V，则电路中电流I= A，灯泡功率P= W，定值电阻R= Ω44．在如图所示的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲：I乙=2：5，则R1：R2= ；当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙= ，R1、R2消耗的电功率之比为P1：P2= ．45．某兴趣小组设计了如图甲所示的电路进行实验探究，电源为电压可调的学生电源，小灯泡L标有“6V 1.2W”字样，R为20Ω的定值电阻．小组根据记录的电流表和电压表的示数变化，描绘出如图乙所示的I﹣U关系图．当电压表的示数为2V时，通过小灯泡L的电流为A，调节电源电压，当电路消耗的总功率为1.35W时，小灯泡的实际功率为W．46．如图甲所示是通过灯泡L的电流跟其两端电压关系的图象，现将L与阻值为10Ω的电阻R连入图乙所示电路，闭合开关S，L的实际功率为1.8W，则电源电圧是V，此时定值电阻R的电功率是W．47．如图所示，电阻R=55Ω，当闭合S1、S2时，通过电阻R的电流为A，电路消耗的总功率为1000W．当只闭合S2时，电动机消耗的电功率为W．48．一个标有“6V 3W”的小灯泡接在9V的电源上，若使灯泡正常发光，应该给它串联一个Ω的电阻．若小灯泡两端的实际电压是3V，则小灯泡的实际功率是W．49．图甲是通过灯泡L的电流跟其两端电压关系的图象．现将L与阻值为10Ω的电阻R连入图乙所示电路．闭合开关S，L的实际功率为1.8W．则电源电压是V，此时通过R的电流是A．50．如图所示，电源电压恒为8V，电压表量程为0﹣3V，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V3W”字样．若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是（）A．电流表的量程应选0～0.6A B．电压表示数的变化范围0～3VC．滑动变阻器的最大功率为1W D．滑动变阻器的阻值变化范围4Ω～7.2Ω51．如图所示，电源电圧恒为6V，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为50Ω，电压表接入电路的量程为0～3V，电流表接入电路的量程为0～0.6A．当开关S闭合，滑动变阻器的滑片P由b端向a端移动过程中，在保证电压表和电流表安全的情况下，下列说法正确的是（）A．当R2=20Ω时，R2的功率为0.8WB．电阻R2两端的电压由5V减小到0VC．电流表的示数变化范围为0.1A～0.3AD．电阻R1功率的变化范围为0.1W～0.9W52．如图甲所示的电路中，滑动变阻器的滑片 P 从 a 端移到 b 端，定值电阻 R1两端的电压随滑动变阻器 R2阻值变化的图象如图乙所示，下列说法中正确的是（）A．电源电压为 6V B．R2=20Ω时，电压表示数为 4VC．该电路的最大功率为 3.6WD．P 在 b 端时，电阻 R1的功率为 0.1W53．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中正确的是（）A．电源电压为6V B．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6W D．P在b端时，电阻R1的功率为0.1W 54．某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L1标有“3V 3W”的字样，灯L2标有“6V 3W”的字样．当开关拨至2位置且滑片滑到a端时，灯L2恰好正常发光．下列说法正确的是（不计灯丝电阻随温度的变化）（）A．电源电压为9V B．L2正常发光时，电路中的电流为0.6AC．要使L1正常发光，滑动变阻器接入电路中的阻值应为3ΩD．当L1、L2分别正常发光时，两种电路的总功率之比为2：155．甲、乙两灯分别标有“6V 6W”、“6V 3W”字样，现将两灯接入同一电路中使用，则下列说法正确的是（不计温度对灯丝电阻的影响）（）A．两灯串联在6V的电路中使用时，都不能正常发光B．两灯串联在6V的电路中使用时，甲灯比乙灯亮C．两灯并联在6V的电路中使用时，都不能正常发光D．两灯并联在6V的电路中使用时，甲灯比乙灯亮56．如图所示的电路中，电源电压恒为6V，R1=6Ω，R2=20Ω，滑动变阻器R3的最大阻值为10Ω，当电路发生变化时，各电表保持完好且不超过量程．求：（1）闭合三个开关，电压表示数不为0，电流表A1示数为0.5A时，干路电流是多少？（2）闭合S、S1，断开S2，电压表示数不为0．当R3的阻值为多大时R3消耗的电功率最大？最大电功率是多少？57．如图所示，设电源电压U恒定不变，R为定值电阻，R′为滑动变阻器．闭合开关，移动滑动变阻器滑片改变变阻器阻值，记录多组电压表和电流表的示数分别为U1和I1，然后输入计算机绘制出U1﹣I1，图象如下，结合电路和U1﹣I1图象．求：（1）电源电压U和定值电阻R的阻值．（2）调节滑动变阻器R′，当R′的阻值多大时，变阻器R′消耗的功率最大，最大值是多少．58．如图所示，电源电压保持不变，定值电阻R1=40Ω，灯泡L上标有“6V 3.6W”的字样，闭合开关S、S1，断开S2，电压表的示数为12V，灯泡正常发光，求：（1）电源电压U；（2）此时滑动变阻器R2连入电路的电阻值；（3）保持滑动变阻器R1滑片的位置不动，断开开关S1，同时闭合开关S和S2，在5min内电流通过定值电阻R1产生的热量是多少？59．电冰箱的工作是间断的．通过“工作时间系数（在一段时间内冰箱实际工作时间与这段时间的比值）”可以反映冰箱的性能．小红同学测得家里的冰箱每40min内持续工作10min．从冰箱的铭牌可知冰箱的额定功率是150W．求这台冰箱的工作时间系数，并由此推算它每天大约工作多少h、它每天大约消耗多少电能？60．9年级（5）班的教室共装了8盏标有“220V，40W”的日光灯．早读课有些同学就打开电灯，学了电学知识后，同学位就学会了节约用电，早读课时就都把电灯关了．已知早读课时间是30min，每个月上课的时间是24天．这个班级就早读课每个月可节约用电多少KWh？参考答案与试题解析1．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15VB．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21WD．将它们串联时，L1允许的最大功率是3W【解答】解：由灯泡L1标有“6V、2A”，可以求出R1===3Ω，由灯泡L2标有“9V、1A”，可以求出R2===9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；A、将它们串联时，则干路最大电流是1A，总电压为1A×（3Ω+9Ω）=12V，不符合题意；B、将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I==2.67A，不符合题意；C、将它们并联时，电路中允许最大总功率P==16W，不符合题意；D、将它们串联时，L1允许的最大电流是1A，所以最大功率P=I2R=3W，符合题意；故选D．2．额定电压都是110V，额定功率P A=100W，P B=40W的电灯两盏，若接在电压是220V的电路上，使两盏电灯均能正常发光，且电路中消耗功率最小的电路是图中的哪一个（）A ．B ．C．D ．【解答】解：根据P=可得，两灯泡的电阻分别为：R A ===121Ω，R B ===302.5Ω．所以，R B＞R A．A、图中灯泡A和灯泡B串联，然后接到220V的电源上，根据串联电路的分压特点可知，灯泡B两端的电压大于110V，所以都不能正常工作，故A不符合题意；B、图中灯泡A和可变电阻R并联后又和灯泡B串联，要使灯泡正常工作，必须满足灯泡A与可变电阻R并联后和灯泡B的电阻相等；但并联电路中，电阻越并越小，小于任何一个分电阻，所以灯泡A与可变电阻R并联后的电阻小于灯泡B的电阻，此电路中灯泡A和灯泡B也不能正常工作，故B不符合题意；C、图中灯泡B和可变电阻R并联后又和灯泡A串联，要使灯泡正常工作，必须满足灯泡B与可变电阻R并联后和灯泡A的电阻相等；并联电路中，电阻越并越小，小于任何一个分电阻，所以灯泡B与可变电阻R并联后的电阻可以等于灯泡A的电阻，可以使灯泡A和灯泡B正常工作，则C图的总电阻为R总=2R A=2×121Ω=242Ω；D、图中灯泡A和灯泡B并联后又与可变电阻R串联，要使灯泡正常工作，必须满足灯泡A与灯泡B并联后和可变电阻R的阻值相等，通过调节变阻器的阻值可以做到，即两灯泡可以正常工作；由公式=+得灯泡B和灯泡A 并联后的电阻R≈86.4Ω，则D图的总电阻为R总=2R=2×86.4Ω=172.8Ω；电源电压一定，根据公式P=可知，电路总电阻越大，消耗的总功率就越小，比较可知，C图的总电阻大，消耗的总功率最小．故选C．3．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V 0.8 W B．2.5V 1.0W C．4.5V 1.0 W D．4.5V 1.8W 【解答】解：由电路图可知，电路元件A和B串联，电流表测电路中的电流，因串联电路中各处的电流相等，所以，电流表的示数为0.4A时，I A=I B=I=0.4A，由图象可知，A和B两端的电压分别为：U A=2V，U B=2.5V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U A+U B=2V+2.5V=4.5V，故AB错误；元件B的电功率：P B=U B I B=2.5V×0.4A=1W，故C正确、D错误．故选C．4．小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡（）A．电阻小B．灯丝粗C．电流大D．功率大【解答】解：因灯泡的亮暗取决于实际功率的大小，所以，较亮灯泡的电功率较大，故D正确；因串联电路中各处的电流相等，所以，通过两灯泡的电流相等，故C错误；由P=I2R可知，较亮灯泡的电阻较大，故A错误；因导体的电阻只与导体的材料、长度、横截面积有关，其材料相同时，导体越长、横截面积越小，电阻越大，所以，白炽灯的材料和长度相同，较亮灯泡的电阻较大，灯丝较细，故B错误．故选D．5．如图所示，曲线A、B分别是白炽灯L l（220V l00W）、L2（220V 60W）实际测得的伏安特性图象．现将L1、L2两灯串联在220V的电源上，根据图象可得L1、L2的实际功率之比约为（）A．1：1 B．l：2 C．3：5 D．3：8【解答】解：（1）两灯泡的额定电压相等，根据I=可知，“220V 100W”比“220V 60W”灯泡的额定电流大，故上边的U﹣I图象为60W灯泡的图象，下边的为100W灯泡的图象；（2）两电阻串联时，流过两电阻的电流相等，而总电压应为220V，由I﹣U 图象可知，串联时电流应为0.24A，此时L1的电压为60V，故此时L1的功率P=U1I1=14.4W；L2的电压为160V，故此时L2的功率P=U2I2=38.4W ；所以=，所以D正确．故选D．6．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样．当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）A．6V 1.5W B．6V 0.75WC．3V 1.5W D．3V 0.75W【解答】解：（1）当开关S闭合，滑片P移至a端时，灯泡和变阻器并联，电流表测干路电流，因为灯泡正常发光，所以电源电压U=U变=U L额=6V，通过灯泡的电流I L额===0.5A，则通过变阻器的电流I变=I﹣I L额=1A﹣0.5A=0.5A，滑动变阻器的最大阻值R变===12Ω．（2）当开关S断开，滑片P移至b端时，灯泡与滑动变阻器的最大阻值串联，灯泡的电阻R L ===12Ω，此时电路中的电流I′===0.25A，灯泡的实际功率P实=I′2R L=（0.25A）2×12Ω=0.75W．故选B．7．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是（）A．2：3 B．3：2 C．5：3 D．3：5【解答】解：由电路图可知，开关S闭合后，如果乙为电流表，将会造成电源短路；如果甲为电流表，则L2被短路、不能工作；所以，甲、乙均为电压表，此时灯L1、L2串联连接，电压表甲测L2两端电压，电压表乙测电源电压；因串联电路中总电压等于各分电压之和，所以，两灯泡两端的电压之比：===，因串联电路中各处的电流相等，且灯泡L1、L2都能正常发光，所以，由P=UI可得，两灯泡的额定功率之比：===．故选A．8．如图，电源电压18V保持不变，电流表量程是0﹣0.6A，电压表量程是0。

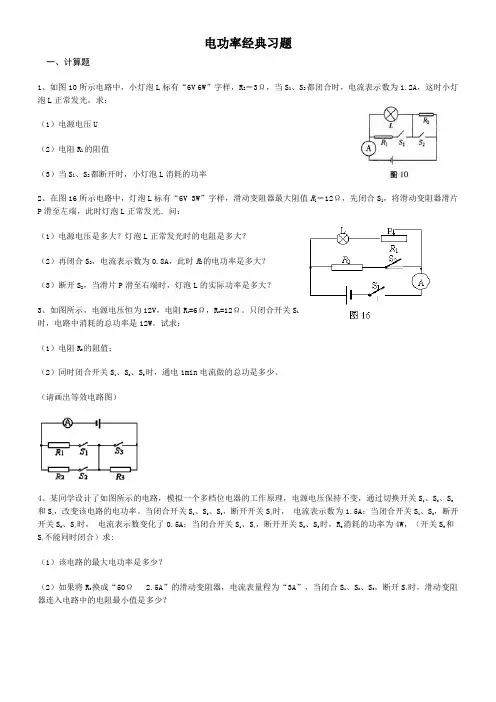

电功率经典习题一、计算题1、如图10所示电路中，小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：（1）电源电压U（2）电阻R1的阻值（3）当S1、S2都断开时，小灯泡L消耗的功率2、在图16所示电路中，灯泡L标有“6V 3W”字样，滑动变阻器最大阻值R1＝12Ω，先闭合S1，将滑动变阻器滑片P滑至左端，此时灯泡L正常发光．问：（1）电源电压是多大？灯泡L正常发光时的电阻是多大？（2）再闭合S2，电流表示数为0.8A，此时R2的电功率是多大？（3）断开S2，当滑片P滑至右端时，灯泡L的实际功率是多大？3、如图所示，电源电压恒为12V，电阻R1=6Ω，R2=12Ω。

只闭合开关S1时，电路中消耗的总功率是12W。

试求：（1）电阻R3的阻值；（2）同时闭合开关S1、S2、S3时，通电1min电流做的总功是多少。

（请画出等效电路图）4、某同学设计了如图所示的电路，模拟一个多档位电器的工作原理，电源电压保持不变，通过切换开关S1、S2、S3和S4，改变该电路的电功率。

当闭合开关S1、S2、S3，断开开关S4时，电流表示数为1.5A；当闭合开关S1、S2，断开开关S3、S4时，电流表示数变化了0.5A；当闭合开关S1、S4，断开开关S2、S3时，R2消耗的功率为4W，（开关S3和S4不能同时闭合）求:（1）该电路的最大电功率是多少？（2）如果将R2换成“50Ω 2.5A”的滑动变阻器，电流表量程为“3A”，当闭合S1、S2、S3，断开S4时，滑动变阻器连入电路中的电阻最小值是多少？5、如图12所示，电阻R2＝5Ω，电源电压保持4V不变，当开关S闭合时，电压表的示数为1．5V，求：（1）电阻R1的阻值；（2）电阻R2的电功率。

6、R=12欧，小灯泡L的电阻为6欧，接通开关K后，A表的示数为3安，求：(1)加在灯泡上的电压是多少伏？(2)通电1分，电阻R产生多少热量？(3)通电1小时灯泡消耗多少度电？7、如图所示，电源电压保持不变，滑动变阻器最大值为R1=40Ω，小灯泡的电阻为10Ω且保持不变。

初三物理关于电功率10道典型题（含答案和解析）一、单项选择题：1、下列家用电器中，将电流热效应作为工作原理的是（）.A. 电视机B. 电热水器C. 抽油烟机D. 电冰箱答案：B.解析：A.电视机主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故A 错误.B.电热水器主要是把电能转化为内能，是利用电流的热效应工作的，故B正确.C.抽油烟机是利用电动机带动工作的，不是利用电流的热效应，故C错误.D.电冰箱利用电动机带动工作，不是利用电流的热效应，故D错误.故选B.考点：电学——电功和电功率——焦耳定律.2、图所示的电路中，电源两端的电压保持不变，R2为滑动变阻器．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）.A. 电压表、电流表示数均变大B. 电压表、电流表示数均变小C. 电压表示数变大，电流表示数变小D. 电压表示数变小，电流表示数变大答案：C.解析：由电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流，在滑动变阻器的滑片P向右滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大.可知，电路中的电流变小，即电流表的示数变小，故AD错误.由I=UR由U=IR可知，R2两端的电压变小.因串联电路中总电压等于各分电压之和，所以，两端的电压变大，即电压表的示数变大，故B错误、C正确.故选C.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.二、实验选择题：3、中国科技馆有一个“会发电的衣服”的展台，在展台中可以做模拟“发电纤维发电”的实验．实验过程及现象如下：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加．则下列四个选项中，判断正确的是（）.A. 压电薄膜振动时可以产生电压.B. 小灯发光说明振动的压电薄膜中产生了电流.C. 发光小灯的数量与踩动踏板的频率有关.D. 增大踩动踏板的频率，压电薄膜发电的总功率变小.答案：ABC.解析：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光，说明有感应电流产生；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加，说明产生的电能越多，发电的总功率越大；故ABC正确，D错误.故选ABC．考点：科学——电学——电流与电路——电流和电路.4、小林想测量小灯泡的额定功率及正常发光时的电阻，小灯泡的额定电压为2.5V，实验电路如图甲所示．实验中，当电压表示数为2.5V时，电流表示数如图乙所示．根据实验过程及现象，下列四个选项中，判断正确的是（）.A. 为使小灯泡正常发光，电压表示数应为2.5V.B. 图乙中的电流表示数为2.5A.C. 小灯泡正常发光时的电阻为5Ω.D. 小灯泡的额定功率为5W.答案：AC.解析：A．在额定电压下灯泡正常发光，为使小灯泡正常发光，电压表示数应为2.5V，故A正确.B．图乙中，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.5A，故B错误.C．由I=UR可得，灯泡正常发光时的电阻R=UI =2.5V0.5A=5Ω，故C正确.D．小灯泡的额定功率P=UI=2.5V×0.5A=1.25W，故D错误.故选AC.考点：电学——电功和电功率——测量小灯炮的功率.5、如图所示的电路中，R1、R2均为定值电阻，实验时，干电池两端电压会随电路中电阻的变化而改变．在不拆改电路的情况下，下列选项中的探究问题，利用这个电路进行实验能完成的（）.A. 电路中的电流一定时，电阻两端的电压与电阻成正比吗？B. 电阻一定时，通过电阻的电流与电阻两端的电压成正比吗？C. 电阻两端电压一定时，通过电阻的电流与电阻成反比吗？D. 电阻一定时，电阻消耗的电功率与电阻两端的电压的平方成正比吗？答案：BD.解析：A．探究“电路中的电流一定时，电阻两端的电压与电阻关系”时，应保持电路中的电流不变，测出不同电阻两端的电压，在不拆改电路的情况下，图中R1两端的电压无法测量，故A不能完成.B．探究“电阻一定时，通过电阻的电流与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压和通过的电流，故B能完成.C．探究“电阻两端电压一定时，通过电阻的电流与电阻的关系”时，应控制电阻两端的电压不变，改变电阻的阻值并测出电流，而图中R2的阻值不变，故C不能完成.D．探究“电阻一定时，电阻消耗的电功率与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压，且根据P=UI可测出R2的功率，可以研究电阻消耗的电功率与电阻两端的电压关系，故D能完成.故选BD.考点：电学欧姆定律——电流与电压和电阻的关系.电功和电功率——电功率.6、如图所示是小成测量未知电阻RX的实验电路，电源两端电压不变，其中RO为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2.则下列四个选项中，RX的表达式正确的是（）.A.R X=I2−I1I2R0 B.R X=I2I1R0 C.R X=I1I2R0 D.R X=I1I2−I1R0答案：D解析：根据并联分流由电路图可知，当开关S、S1闭合，开关S2断开时，R0与R X并联，电流表测R0支路的电流，因并联电路中各支路两端的电压相等，所以，由I=UR可得，电源的电压：U=I1R0.当开关S、S2闭合，开关S1断开时，R0与R X并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以，通过R X的电流：I X=I2−I1，则R X的阻值：R X=UI X =I1R0I2−I1．故选D．考点：电学——欧姆定律——电阻的测量.三、实验解答题：7、如图所示的电阻箱的示数是Ω．答案：2098Ω.解析：电阻箱的示数：2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．故答案为：2098Ω.考点：电学——电压和电阻——变阻器.8、有一种用新型材料制成的电阻，小明通过实验探究电阻大小与某个预想的因素是否有关．他将该电阻、电流表和开关串联起来，接在电源两端．先用冷风使电阻降温，闭合开关，观测电流表示数为I1，并记录，断开开关．再用热风使电阻升温，闭合开关，观测电流表示数为I2，并记录．他发现I1＜I2．则小明所探究问题的自变量是：．答案：电阻的温度.解析：根据题意通过改变电阻的温度来改变电阻，从而改变电流，使得I1＜I2．故小明所探究问题的自变量是：电阻的温度.故答案为：电阻的温度.考点：科学——电学——电压和电阻——电阻.9、在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示．请根据表中数据判断：当电阻R=5Ω 时，电压U= V．答案：4.5V.解析：由表格数据可知，U与R成一次函数关系，可设为U=kR+b.把R=2Ω，U=3V和R=6Ω，U=5V代入可得：3V=k×2Ω+b，5V=k×6Ω+b.联立等式可得： k=0.5V/Ω ，b=2V.则U=0.5V/Ω×R+2V.所以，当电阻R=5Ω时，电压U=0.5V/Ω×5Ω+2V=4.5V．故答案为：4.5V.考点：电学——欧姆定律——电流与电压和电阻的关系.四、计算题：10、如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I．（2）电源两端的电压U．答案: （1）0.5A.（2）12V.解析: （1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，电路中的电流 I=U1R1=3V6Ω=0.5A.即电流表示数为0.5A.故答案为：0.5A.（2）电源两端的电压U=I(R1+R2)=0.5A×(6Ω+18Ω)=0.5A×24Ω=12V．故答案为：12V.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.。
