2018人教版初中物理电功率单元测试题及答案解析

人教版九年级物理下册《第十八章电功率》单元检测卷(含答案和解析)学校:___________班级：___________姓名：___________学号：___________一、单选题（每题3分，共30分）1．下列用电器中是利用电流热效应工作的是（）A.电饭锅B.洗衣机C.电冰箱D.电视机2．一度电可以（）A.使80W的电视机工作25hB.使40W的日光灯工作60hC.使100W的电烙铁工作10hD.使1000W的碘钨灯工作5h3．灯泡L标有6V 12W字样，关于这个字样的含义，下列说法正确的是（）A.灯泡L正常工作时的电压应为12VB.灯泡L正常工作时，消耗的电功率为12WC.灯泡L两端电压低于6V时，灯泡就将烧坏D.灯泡L两端电压为6V时，消耗的电功率最大4．关于如图所示的电能表，下列说法正确的是（）A．电能表的示数是812.4度B．电能表在使用时正常工作电流为10A或20AC．电能表应该在220V的直流电路中使用D．电能表上的转盘转过600转，说明用电器消耗的电能是3.6×103J5．如图所示，电源电压为6V，当小灯泡正常发光时，电压表的示数为2V，电流表的示数为0.5A，则小灯泡的额定功率是（）A.8WB.4WC.3WD.2W6．下列说法中正确的是（）A.电流做功的过程就是电能转化为内能的过程B.电功率反映电流做功的快慢C.用电器的电功率越大，做功就一定越多D.用电器消耗的电能越多，电功率就一定越大7．一位同学按照如图组成研究串联电路特点的电路。

当闭合开关后，规格相同的两个小灯泡，L1发光，L2不发光，两电表均有明显示数。

小灯泡L2不发光的原因可能是（）A.通过灯L2的电流小B.灯L2消耗的实际功率较小C.灯L2发生了短路8．如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如表所示。

有关电热水袋，下列说法正确的是（）额定电压额定加热功率指示灯功率袋内充水自动断电温度220V500W≤0.2W1kg65℃A.电热水袋的发热效率约为90%B.红色指示灯L的电阻比发热体R的电阻大得多C.若水的初温是15℃，加热10min指示灯就熄灭了，则消耗的电能是2.1×103JD.为了使用安全，电热水袋使用双重温控开关，也就是把两个温控开关并联起来使用9．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。

《电功率》同步测试一、单选题.小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在内，消耗的电能为•，那么用这个电器是（）.液晶电视机.台式计算机.家用空调.电冰箱.如图所示，将标有“”的灯泡和标有“”的灯泡串联在电路中，闭合开关，其中只有一只灯泡正常发光，设小灯泡电阻不变，则两端的电压及通过的电流分别是（）.智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的（）.增大电池电压.增加总功率.减小总功率.降低散热能力.电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压的家庭电路上，输出电压，输出功率．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的对打安全电流）如表．从安全的角度考虑，该电焊机的输出导线应该选用（）.甲.乙.丙.丁.甲、乙两灯分别标有“”和“”字样，先将两灯串联后接在电压为的电路中，甲灯的功率为；再将两灯并联后接在同一电压下，乙灯的功率为．两次灯泡均安全，忽略温度对灯丝电阻的影响，则：为（）：：：：.学校电工师傅在布置元旦晚会的会场时，不小心将两个“”的灯泡串联后再接入的电路中，这两个灯泡工作时的亮度及每个灯泡的功率是（）.比正常时暗，.比正常时暗，.亮度不变，.比正常时亮，.小明发现自家客厅的白炽灯比卧室内的白炽灯更亮，对这种现象的判断正确的是（）.通过客厅里的白炽灯灯丝的电流大.客厅里的白炽灯的灯泡发生了短路.客厅里的白炽灯两端的电压大.两只灯泡的实际功率可能相同.严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，为三档旋钮开关（金属片可分别拨至、、处），电阻丝、规格相同且阻值不变，为电阻丝的中点．这只电热靴的低温档为，则其中温档和高温档分别为（），，，，.将灯接到电压为的电路中时，灯的电功率为，若将灯与一个电阻串联后仍接在原电路中时，灯消耗的电功率为，设灯丝电阻不变，则此电阻消耗的电功率是（）二、多选题.如图所示，是某电器内部的电路结构图，、为阻值相同的电热丝，不同的连接方式其发热功率不同，下列说法正确的是（）.甲的发热功率与丙的发热功率相等.乙的发热功率是丙的发热功率的倍.丙的发热功率是乙的发热功率的倍.丁的发热功率是乙的发热功率的倍.如图电路中，电源两端电压与灯丝电阻保持不变，灯泡、、的规格分别是“”、“”和“”，只闭合开关时，的电功率为．下列说法中正确的是（）.只闭合开关时，与电功率之比为：.只闭合开关时，电功率为.只闭合开关时，电功率为.开关都闭合时，与电功率之比为：.一个标有“”字样的灯泡，忽略温度对它电阻的影响，则下列说法正确的是（）.该灯泡正常工作时的电流为.该灯泡正常工作时的电阻是Ω.该灯泡工作时的实际功率为.给该灯泡两端加上电压，它的实际功率为.某型号的电饭锅有加热和保温两档，其工作原理如图所示，以下说法正确的是（）.开关断开时，电阻与串联.开关断开时，电阻与并联.开关闭合时为保温状态.开关闭合时为加热状态.用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些，这是由于用电高峰期并联用电器增多造成的，此时（）.电路中的总电阻减小，总功率增大.电路中的总电阻减小，总功率减小.白炽灯泡的实际功率减小.白炽灯泡的额定功率减小三、填空题.用如图电路测定小灯泡的功率，所用电源的电压应（选填“大于”、“等于”或“小于”）灯泡的额定电压．要使滑动变阻器滑片向左移动时，电流表示数变小，导线端应连接在滑动变阻器的接线柱上．.某电饭锅设有“加热”和“保温”两档，其内部简化电路如图所示，当开关置于“”档时，电饭锅处于（选填“加热”或“保温”）状态；若电饭锅保温相加热时总功率之比为：，则电阻和的比值为．四、实验探究题.在测定”小灯泡电功率“的实验中，电源电压为，小灯泡额定电压为、电阻约为Ω．（）连接电路时开关应．（）请你用笔画线代替导线，将图甲中的实物电路连接完整，要求滑动变阻器向右移动时灯泡变暗．（）闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电压表有示数，电流表无示数原因可能是．（）电路故障排除后，闭合开关，移动滑动变阻器的滑片到某一位置时，电压表示数如图乙示数，为，若想测量小灯泡的额定功率，应将图甲中的滑片向（选填”“或”“）端移动，使电压表的示数为．（）移动滑片，记下多组电压表和电流表示数，并绘制图丙所示的图象，根据图象信息，可计算出小灯泡的额定功率是，请认真观察图丙，你还有什么发现（写出其中一条）．人教版物理九年级第十八章第节《电功率》同步测试答案和解析【答案】.大于；.保温；：.断开；灯泡断路；；；；小灯泡的电阻跟温度有关，温度越高电阻越大【解析】. 解：用电器在内消耗的电能为•，用电器的电功率：，液晶电视机的电功率约为，台式计算机的电功率约为，空调的电功率约为，电冰箱的功率约为，所以电功率是的用电器是空调．故选．根据用电器在内消耗的电能，结合公式，求出电功率，再与题目中给出的用电器的功率比较即可．本题考查了电功率公式的应用，同时考查了学生的常见用电器电功率的了解情况，是基础性题目．. 解：由可得，灯泡正常发光时的电流：，因串联电路中各处的电流相等，所以，选项中的电流大于是错误的，由可知，电路中能正常发光为；因电路中只有一只灯泡正常发光，所以，灯泡两端的电压不可能为额定电压，故错误、正确．故选．灯泡正常发光时的功率和额定功率相等，根据求出其正常发光时的电流，根据串联电路的电流特点可知电路中的最大电流不能超过两灯泡的额定电流，据此判断选项错误，再根据选项判断电路中正常发光时的电流，根据电路中只有一只灯泡正常发光和额定电压下灯泡正常发光判断两端的电压．本题考查了电功率公式的灵活运用，利用好题干的条件排除不可能的选项即可得出答案．. 解：当手机“电量”所剩无几时，即一定，由可得，，要延长使用时间，则减小总功率，因此手机的“省电模式”来是通过减小总功率的方式来延长使用时间的．故选．省电模式是切断个人电脑部件供电以实现省电的功能，根据分析．此题通过智能手机的“省电模式”来考查学生对电功率、与电能、时间的关系的理解和掌握，此题与我们的实际生活联系密切，是一道好题．. 解：由得，电焊机工作时的输出电流：，导线的安全载流量必须大于才行，由表可知，应选横截面积为的导线．故选．知道电焊机的输出电压和输出功率，利用求电焊机的工作电流，然后即可选择合适的导线．本题考查了学生对电功率公式的掌握和运用，涉及到导线的选择，反映了物理与生活的密切联系．. 解：两灯额定电压相同，由可得两灯电阻比：，串联电路中电流处处相等，所以当两串联时甲乙，由欧姆定律可得：，所以，由串联电路电压特点知，甲，由并联电路电压特点知，两灯并联时乙，由可得：（）×（）×．故选．先计算两灯电阻，再根据电路特点和欧姆定律分析得到两灯串联和并联时两灯的实际电压，从而计算功率比．本题考查了串联和并联电路特点、欧姆定律以及电功率公式的综合应用，关键是计算出两电阻比，比值的计算过程要细心，易出错．. 解：（）“”的灯泡串联后再接入的电路中，由于两灯规格相同，因此每个灯两端的电压均为，不能正常发光，发光较暗；（）根据可知，灯泡电阻不变，灯泡两端的电压变为额定电压的时，实际功率将变为额定功率的，即为×．故选．（）“”的灯泡表示灯泡额定电压是，额定功率是；（）两灯串联分压，因此每个灯两端的电压都比额定电压小，据此分析亮度和实际功率．由灯泡铭牌找出灯泡的额定电压与额定功率、熟练应用电功率公式是正确解题的关键．. 解：（）灯泡的亮度取决于其实际功率．客厅白炽灯的发光比房间白炽灯的发光亮，说明客厅里的灯的实际电功率大，若客厅里的白炽灯的灯泡发生了短路，则客厅的白炽灯不会发光，故、错误；（）因为客厅和房间的灯并联，所以客厅里的灯和房间里的灯所加电压相同，由可知，客厅白炽灯灯丝的电流大，故正确，错误；故选．灯的亮度取决于灯的实际电功率，客厅和房间的灯并联，所加电压相同，根据、分别判断．本题考查了学生对电功率公式的掌握和运用，知道客厅和房间的灯并联、电压相同是本题的突破口，选择利用好电功率公式是本题的关键．. 解：由题知，两电阻丝规格相同，设；由可知，在一定时，越小，电功率越大，越大，电功率越小；由图示电路图可知，接时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，当接时，只有电阻丝接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，当接时，电阻丝与的右半部分接入电路，电热靴处于中温挡；，则：，低温所以电热靴的高温挡功率：高温档，电热靴的中温挡：中温挡××，故正确．故选．分析清楚电路结构，根据串并联电路特点应用电功率公式求出电热靴中温与高温挡的电功率．本题考查了求电热靴各档的电功率，分析清楚电路结构、应用串联电路特点、电功率公式可以解题．. 解：灯接到电压为的电路上时，根据可得灯泡功率：，即：…①串联电阻后灯泡功率为：′，即：…②①÷②得：．即′，由串联电路的特点知上的电压为，由得：，′，所以′×．所以错误，正确．故选．由功率公式列出只接灯泡时表达式和接入电阻后的功率，两式相比可得灯泡上的电压比值，再由功率表达式，可得出灯泡与电阻上的功率关系，即可求解．本题考查串联电路特点和欧姆定律的应用，比例法是解决物理问题的一个常用方法，要学会应用．. 解：由题知，、为阻值相同的电热丝，设，分析各连接方式可知：甲图为开路，甲，乙图中两电阻串联，乙，乙，丙图中只有电阻工作，丙，丙，丁图中两电阻并联，丁，丁，可见，甲的发热功率与丙的发热功率不相等，故错误；乙的发热功率是丙的发热功率的倍，故错误；丙的发热功率是乙的发热功率的倍，故正确；丁的发热功率是乙的发热功率的倍，故正确．故选．先分析四图的连接方式，求出四种连接的电阻大小，电源电压不变，根据公式求出各自的电功率，从而判断各个选项的对错．本题考查电功率大小的计算，关键是分析电路的连接，这是本题的难点，也是重点，还要知道串、并联电路电阻的规律．. 解：根据可得，三个灯泡的电阻：Ω，同理可得Ω，Ω；只闭合开关时，和串联，的电功率为××Ω；（）只闭合开关时，与串联，因为串联电路中各处的电流相等，根据可得，两灯泡相同时间内消耗的电功率之比：：，故错误；电功率为×，故错误；（）只闭合开关时，电路为的简单电路，的电功率′′××Ω，故正确；（）开关都闭合时，与并联，并联电路中各支路两端的电压相等，与电功率之比：：，故正确．故选．已知三灯泡的额定电压和额定功率，根据三灯泡的电阻．（）只闭合开关时，与串联，根据串联电路的电流特点和得出两灯泡相同时间内消耗的电功率之比；（）只闭合开关时，与串联，根据电阻的串联和欧姆定律表示出电路中的电流，再根据表示出的电功率；（）只闭合开关时，电路为的简单电路，根据求出的电功率；（）开关都闭合时，与并联，根据并联电路的电压特点和求出两灯泡的电功率之比．本题考查了串联电路和并联电路的特点以及欧姆定律、电功率公式的灵活应用，关键是开关闭合时电路串联和并联的辨别．. 解：．由可得，该灯泡正常工作时的电流，故正确；．由可得，该灯泡正常工作时的电阻Ω，故正确；．不同电压下灯泡的实际功率不同，只有在额定电压下灯泡的实际功率为，故错误；．给该灯泡两端加上电压时的实际功率实，故错误．故选．灯泡正常发光时的功率和额定功率相等，根据求出正常工作时的电流，根据求出正常工作时的电阻，再根据求出灯泡两端加上电压时的实际功率．本题考查了学生对实际功率的理解和电功率公式的灵活应用，是一道较为简单的应用题．. 解：（）由电路图可知，开关断开时，电流的路径只有一条，所以是串联电路，故正确，错误；（）当当闭合时，电阻被短路，只有电阻接入电路，电路中电阻较小，电压两端的电压不变，由电功率公式可知，此时电饭锅电功率较大，电饭锅处于加热状态，故正确，错误．故选．（）串联电路只有一条电流的路径；（）并联电路有多条电流的路径；（）据每种情况的功率大小判断出是加热状态还是保温状态．本题考查分析实际和处理实际问题的能力，分析清楚电路结构、应用串联电路特点、电功率公式即可正确解题．. 解：（）家庭电路是并联的，并联的用电器增多，就相当于增加导体的横截面积，因此总电阻变小，可知，总功率增大，故正确，错误．（）在家庭电路中，输电线和家用电器之间是串联，用电高峰期，接入电路的用电器变多，干路中的电流变大，而输电导线有一定的电阻，输电导线损失的电压损，输电导线的电阻一定，当增大时损增大，用电器两端的电压减小，由公式可知用电器的实际功率减小，灯泡比正常发光要暗些；故正确；（）额定功率是用电器在额定电压的功率，用电器正常工作时两端的电压为额定电压，额定电压只有一个，对应的额定功率只有一个，它不随电压的改变而改变．故错误．故选．（）解决该问题要考虑，要考虑输电导线有电阻，要分担一部分电压，利用公式来分析电压的变化，并由此推导出用电器两端电压的变化，再利用公式分析用电器功率的变化．（）结合额定电压并从额定功率的定义来分析．要想解决此题，需要让学生知道在家庭电路中，输电导线有一定的电阻，要分担一部分电压，从而导致用电器两端的电压发生变化，其电功率发生变化，并且用到并联电路电流和电阻的特点．. 解：由图可知，测定小灯泡的功率时，串联一个滑动变阻器，根据串联分压的原理，所用电源应大于小灯泡的额定电压；要使滑动变阻器滑片向左移动时，电流表示数变小，说明接入电路的电阻变大，即向左移动远离下接线柱，故应将接入电路．故答案为：大于；．测定小灯泡的功率时应串联一个滑动变阻器，所用电源应大于小灯泡的额定电压；要使滑动变阻器滑片向左移动时，电流表示数变小，说明接入电路的电阻变大．本题主要考查测定小灯泡的功率的实验，电源的选择以及滑动变阻器的连接，是一道实验题．. 解：当开关置于“”档时，等效电路图如下图所示：电饭锅处于“保温”状态，电阻、串联，此时的电功率：，当开关置于“”档时，等效电路图如下图所示：电饭锅处于“加热”状态，电路只有电阻工作，此时的功率：′，∵′：：∴：：解得：：．故答案为：保温；：．根据可知，当电饭锅“加热”时，电路只有电阻工作，此时电路中电功率最大，并用电源电压和电阻表示出电路的总功率；当电饭锅“保温”时，电阻、串联，此时电路中电功率最小，同理，用电源电压和电阻表示出电路的总功率；再根据与′的关系求出、的比值．本题考查了串联电路的特点和欧姆定律的计算；关键是电功率公式的灵活应用和电饭锅状态的判断，以及电路图串并联的分析．. 解：（）在连接电路时，防止误接导线，引起短路或保护电路中的电表，开关应断开；（）测小灯泡功率的实验中滑动变阻器应串联入电路中，由题滑动变阻器的滑片向端移动时小灯泡变暗，所以此时变阻器连入阻值变大，应将接接接入电路中，一上一下连接，如图所示：（）灯泡不亮，可能是灯泡断路，或灯泡短路，或灯泡之外电路断路造成的；电流表无示数，说明电路断路；电压表有示数，说明电压表与电源连接相连，电压表并联电路之外电路不存在断路，综合分析可知，灯泡断路；（）由图乙可知，电压表的量程为“～”，分度值是，电压表读数是；电压表示数小于灯泡额定电压，故需减小滑动变阻器两端电压，即减小滑动变阻器接入电路的阻值，故将图甲中滑片向端移动；使电压表示数为；（）根据图丙可知，灯泡两端电压为时，通过灯泡的电流为，故灯泡的额定功率：×；由图可知，图象不是一条直线，故小灯泡的电阻跟温度有关，温度越高电阻越大．故答案为：（）断开；（）如上图；（）灯泡断路；（）；；（）；小灯泡的电阻跟温度有关，温度越高电阻越大．（）连接电路时，开关应断开；（）测小灯泡功率的实验中滑动变阻器应串联入电路中，根据滑片向端移动时，小灯泡变暗的要求连接实物电路图；（）常见的电路故障有断路与短路两种，根据电路故障现象分析电路故障原因；（）电压表示数小于灯泡额定电压，为使灯泡正常发光，应调节滑动变阻器，增大灯泡电压，根据电路图确定滑片的移动方向；（）根据图乙读出灯泡两端电压为时对应的电流，然后根据求出灯泡的额定功率；小灯泡的电阻受温度的影响．本题考查了实物连接、滑动变阻器的正确使用以及额定功率的计算，关键是能从图象上读出灯泡额定电压对应的电流．。

人教版九年级物理第18章单元测试一、单选题（本大题共10小题）1.电路中有一用电器，其两端电压是6V，通过它的电流是200mA，5min内电流做的功是()A. 6JB. 360JC. 6000JD. 3.6×105J2.标有“6V1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示。

若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为()A. 24Ω0.67WB. 20Ω0.96WC. 24Ω0.96WD. 20Ω0.8W3.小明家的电能表月初的数字是，月末表盘的示数如图所示。

若按0.5元/kW⋅ℎ的标准收费，他家本月应缴纳电费______元。

若此电能表的转盘在10min内转过400r，则接在该电能表上的用电器总功率为______W.()A. 420元，1200WB. 42元，1000WC. 4.2元，1200WD.42元 1200W4.如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是()A. 用户使用的用电器两端电压为UB. 输电线上消耗的电功率为U2rC. 当用户使用的用电器增多时，用电器两端的电压升高D. 当用户使用的用电器增多时，输电线上因发热而损失的功率增大5.如图所示，小灯泡规格为“6V3W”(设灯丝的电阻不受温度影响)，电源电压保持不变．闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为O.5A；当滑片P移至b端时，电压表示数为4V，则：()A. 小灯泡灯丝电阻是6ΩB. 电源电压是10VC. 滑动变阻器最大阻值是24ΩD. 滑片P位于b端时，滑动变阻器消耗的功率是O.9W6.如图所示，对于电能表面板上的一些参数的理解，下列说法正确的是()A. 此表是测量电功率的仪器B. 此时电能表的读数为357.2JC. “10(20)A”其中“20A”是指这个电能表中通过的电流是20安D. “2500r/kW⋅ℎ”是指该电能表所在的电路中每消耗1千瓦时电能，转盘转过2500转7.如图所示是电阻甲和乙的U−I图象，下列说法正确的是()A. 甲的电阻值保持10Ω不变B. 乙的电阻值保持20Ω不变C. 甲、乙并联时，当干路电流为0.3A时，乙的功率为0.4WD. 甲、乙串联时，当电路总电压为6V时，甲的功率为0.6W8.如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。

2018年秋人教版九年级期末复习（四）电功率过关测试题满分：100分时间：60分钟班级：姓名：总分：一、填空题(每空2分，共32分）1. （2018黔南中考）1840年，英国物理学家最先精确地确定了电流通过导体产生的热量跟电流、电阻和时间的关系；从能量转化的角度看，电热器的电热丝工作时是将电能转化为能。

2. （2018娄底中考）现有“220V 100W”的电灯泡一只，将它接在电压为“110V”的电路中，实际功率为 ______W，消耗1kW?h的电能可供它连续工作 h。

3.（2018昆明中考）电灯正常工作时会发热发光，这是电流做功使电能转化为内能和光能。

如果电灯在一段时间内消耗的电能为E1，电流做的功为W，转化的内能为E?，转化的光能为E3，那么E1、E2和E3三者的等量关系是，功与能的关系是W = 。

4.（2018枣庄中考）如图所示是某种电热器的电路图，电源电压220V，R1、R2的阻值分别为11Ω、22Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换，电热器在低温工作时的电功率是__________W，在高温挡工作1min产生的热量是 J5.（2018岳阳中考)标有“6V3W”的小灯泡，它的电流与电压图象如图所示，则它正常工作10s消耗的电能为 J；若将它与一个10Ω的定值电阻串联在电压为8V的电路中，则电路消耗的总功率为 W。

6.（2018德阳中考）两个发热电阻R1：R2 =1：4，当它们串联在电路中时R1、R2两端的电压之比U1：U2 = ；已知R1=10Ω，那它们并联在4V电路中后，两个电阻在100s内产生的热量是 J。

7.（2018广安中考）如图，灯泡L上标有“6V3W”字样，电源电压6V且保持不变，定值电阻R=8Ω(不计灯丝电阻的变化)。

只闭合S1和S3，电阻R在100s内产生的热量是 J，电路在工作状态下，整个电路消耗的最小功率是 W。

8.（教材母题迁移)一个“220V800W”的电炉，正常工作时电阻丝的电阻为Ω，假如电路中的电压降低到210V，如果电阻丝的电阻不变，这时电炉的实际功率是 W。

第18章电功率一、选择题（共8小题，每小题3分，满分24分）1．（3分）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15V C．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V 3．（3分）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低6．（3分）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率7．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮8．（3分）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式_________，测出小灯泡两端的_________和小灯泡中的_________，就可以计算出小灯泡的电功率，在_________下测出的电功率就是额定功率．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为_________，乙表为_________，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到_________端，闭合开关后调节滑动变阻器的滑片到电压表的示数是_________V，从图中读取电流表的示数是_________A，小灯泡的额定功率是_________w．11．（3分）在测定额定电压为2.5V小灯泡的电功率的实验中，电流表和电压表的示数如图所示．（设灯丝电阻不变）（1）通过小灯泡的电流为_________A，两端所加电压为_________V，灯丝电阻为_________Ω，此时灯泡的电功率为_________W．（2）当电压U=2.5V时，灯泡的电功率为_________W，额定功率为_________W．12．（3分）（2009•潍坊）在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为3.8V，电阻丝为10Ω，如图是某同学为做这个实验连好的电路，请指出图中存在的错误：（1）_________；（2）_________；（3）_________．13．（3分）为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要_________节干电池，用_________调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选_________的量程，闭合开关后，调节_________使电压表的示数为_________，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_________，滑动变阻器的作用是_________．14．（3分）小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上．他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为_________安时，小灯正常发光．此时电压表的示数如图所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧）．小灯的额定电压为_________伏，额定功率为_________瓦，所用的电源电压为_________伏．15．（3分）在“测定小灯炮的电功率”实验中，连接了如图所示的电路．当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是_________；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是_________；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是_________．16．（3分）测定3.8V小灯泡的电功率，如图所示．（1）电路中还缺少_________．（2）电路中的错误是_________，电压表应测_________两端的电压．（3）在连接电路的过程中，开关应该是_________的．（4）实验前，变阻器的滑片应放在_________的位置上．（5）为了使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为_________，滑片P应向_________（填“左”或“右”）滑动．（6）若估计小灯泡的电阻约为10Ω，标有“10Ω1A”和“10Ω0.3A”的滑动变阻器各一个、电流表（0～0.6A，0～3A）一个、电压表（0～3V，0～15V）一个、电源两个（3V～个，6V一个）、开关一个、导线若干，则实验中电源应选_________，因为小灯泡的额定电压为3.8V，电压表量程应选_________，电流表量程应选_________，因为电路中的最小电流为I===0.3A，故滑动变阻器应选_________．17．（3分）某同学做“测定小灯泡的功率”实验，选用规格相同的标有0.2A（正常发光电流）的小灯若干个．该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6V，电流表示数为0，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0，电流表示数为0.3A．上述实验过程中，无论怎样移动滑片P，灯始终不亮．则电源电压为_________V，滑动变阻器的最大阻值为_________Ω．他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图所示，则小灯的额定功率为_________W．滑动变阻器接入电路的阻值为_________Ω．18．（3分）连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变_________；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持_________．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行_________，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到_________，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是_________．19．（3分）小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在如图1中用笔画线连好最后一根导线．（2）请观察如图1，小张连好电路后，接下来应将_________才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表_________．（4）检查连接无误后小张测出了下表三组数据，次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮由表中数据可知，小灯泡的额定功率为_________．（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图2的虚线方框内画出改动后的电路图．20．（3分）按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．（填选项前的字母）A．电流表烧坏B．电压表烧坏C．小电灯烧坏D．小电灯不亮（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32①通过上表数据，可算得小电灯的额定功率为_________W，还可得出关于灯丝电阻的结论是：_________；②当小电灯正常工作时，连入电路的滑动变阻器的阻值为_________Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_________ W．（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________Ω～_________Ω．21．（3分）如图是某同学在做电学实验时所连接电路的一部分．请分析：（1）该同学不可能在做什么实验？_________A．伏安法测小灯泡的电阻B．测小灯泡的电功率C．研究串、并联电路电流的特点（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、_________，同时应将小灯泡换成定值电阻，理由是_________．22．（3分）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；（2）连接电路时，开关应处于_________状态；（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________（填序号）A．小灯泡短路B．小灯泡断路C．电流表接触不良D．电流表短路（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________V．若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________（选填“C”或“D”）端移动，使电压表的示数为_________V．根据该组同学实验得到的I﹣U图象（图丁所示）信息，小灯泡的额定功率为_________W．参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2007•株洲）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表考点：电流表的使用；电压表的使用；滑动变阻器的使用；伏安法．分析：根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路；伏安法测功率的原理图进行分析．解答：解：伏安法测量电功率时，被测电阻与滑动变阻器串联，电流表测量与被测电阻串联，电压表与被测电阻并联，因此z为滑动变阻器；而y与电阻R串联，所以此表应是电流表；x并联在电阻R的两端，所以此表应是电压表．故选B．点评：此题主要是根据电流表、电压表以及滑动变阻器在电路中的连接情况来判断是什么电表，知道伏安法测电功率的原理图．2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15VC．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V考点：电流表的使用；电压表的使用．分析：此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表．解答：解：已知小灯泡允许通过的最大电流为0.4A，所以电流表可以选择量程为0﹣0.6A的，如果选择0﹣3A的会导致示数太小无法正确读数；小灯泡的额定电压为2.5V，所以可以选择量程为0﹣3V的、选择0﹣15V 会导致示数太小无法正确读数；故选A．点评：考查了电流表和电压表的使用方法，学生应熟练掌握．3．（3分）（2007•成都）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W考点：电功率的计算；电流表的读数方法；电压表的读数方法．专题：压轴题．分析：根据题干分析判断电压表和电流表选择的量程，正确读数，根据读数判断选项的正误．解答：可估算I额＞1A，电流表应选择3A档，解，根据题意，可判断电压表应选择15V档，根据I额=根据乙丙两图可读数：I=1.5A，U L=5V，此时P=U L I=7.5W，B正确，C、D错误；根据欧姆定律变式，可计算R L=3.3Ω，则P额==10.8W，A错误，故选B．点评：本题综合考查电压表电流表的读数和电功率公式的变形应用，解题时要认清额定功率和实际功率的区别．4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路考点：电流表、电压表在判断电路故障中的应用．专题：电流和电路．分析：测灯泡电功率实验中，电流表测电路电流，电压表与灯泡并联，测灯泡两端电压；根据电路故障现象分析电路故障原因．解答：解：A、如果灯泡灯丝断了，则电路断路，电流表指针不发生偏转，故A错误；B、如果电流表接线短路，则电流表指针不发生偏转，故B错误；C、如果电源接触不良，则电压表与电流表指针都不发生偏转，故C错误；D、如果灯座接线短路，则电流表指针偏转，与灯泡并联的电压表指针不动，故D正确；故选D．点评：本题根据电压表与电流表指针偏转情况分析电路故障，应用电压表与电流表判断电路故障是常考问题，要掌握其判断方法．5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低考点：探究用电器的电功率实验；滑动变阻器的使用．专题：实验分析法．分析：电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑．解答：解：A、如果其它元件规格符合要求的情况下，滑动变阻器总阻值太大，当滑动变阻器阻值变小时，电压表示数能达到灯泡的额定电压值，不符合题意．B、电压表量程太大，只是指针偏转角度小，能使电压表达到灯泡的额定电压，不符合题意．C、灯泡灯丝断开，电路断路灯泡不发光，不符合题意．D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意．故选D．点评：对于出现的电路故障问题，首先从电压表、电流表、滑动变阻器的连接上考虑，如果不是连接问题，可能是元件规格问题．要考虑电压表量程、电流表量程、滑动变阻器规格、电源电压等．6．（3分）（2004•青岛）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率考点：伏安法测电阻的探究实验；滑动变阻器的使用；探究用电器的电功率实验．专题：计算题；实验题；压轴题．分析：根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．解答：解：A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．点评：本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．7．（3分）（2012•哈尔滨）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮考点：探究用电器的电功率实验．专题：应用题；压轴题．分析：（1）闭合开关前，滑动变阻器应滑到电阻最大位置；（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；（3）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮．解答：解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B点评：此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案．8．（3分）（2012•三明）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比考点：探究用电器的电功率实验．专题：应用题；信息给予题．分析：（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI 求出灯泡的额定功率；解答：解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．点评：本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．考点：电功率的测量．专题：电能和电功率．分析：根据功率公式：P=UI，要测量灯泡的额定功率，需使灯泡两端的电压等于额定电压，测出此时的电流，然后根据公式P=UI计算出功率即额定功率．解答：解：在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．故答案为：P=UI；电压；电流；额定电压．点评：此题考查了测量小灯泡电功率的测量原理：P=UI，同时考查了对额定功率的理解，必须牢固掌握．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为电压表，乙表为电流表，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到b端，闭合开关后调节滑动变阻器的滑片到电压表的示数是 3.8V，从图中读取电流表的示数是0.5A，小灯泡的额定功率是 1.9w．考点：电功率的测量．专题：测量型实验综合题．分析：（1）掌握电功率的测量原理，根据P=UI，要测量灯泡的电功率，需用电压表测出电压，电流表测出灯泡的电流，根据公式计算出电功率；（2）电压表与灯泡并联，电流表与灯泡串联，闭合开关前，要将变阻器的滑片移至最大阻值处；（3）要测量额定功率，需使灯泡两端的电压等于额定电压，读出电流值，根据P=UI计算出额定功率，读数时，注意量程和分度值．解答：解：由图知，甲与灯泡并联，是电压表，乙与灯泡串联，是电流表；在闭合开关前，应将滑片移至最b端使其阻值最大；。

《第18章电功率》单元检测试卷（一）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题(本卷共16小题，每小题3分，共48分)1.电功的国际单位是（）A.伏特（V）B.安培（A）C.焦耳（J）D.瓦特（W）2.利用电流热效应工作的用电器是（）A.电风扇B.电脑C.电冰箱D.电水壶3.如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是（）A.灯泡L变亮，电流表示数变大B.灯泡L变暗，电流表示数变小C.灯泡L变亮，电流表示数变小D.灯泡L变暗，电流表示数变大4.1度电可供25 W的灯泡正常发光的时间是（）A.4 hB.25 hC.15 hD.40 h5.甲用电器标着“220V，60W”，乙用电器上标着“220V，15W”，它们都在额定电压下工作，则下列判断中正确的是（）A.甲用电器做功一定多B.甲用电器做功一定快C.完成相同的功，甲用电器所用的时间一定多D.相同时间内，甲用电器完成的功一定少6.灯的亮暗程度决定于灯的（）A.实际电流B.实际电压C.实际功率D.额定功率7.小红同学家的电冰箱正常工作时电流大约是1 A，则它正常工作10 h所消耗的电能是（）A.2200 JB.1.32×105 JC.7.92×105 JD.7.92×106 J8.秋雨同学在厨房帮妈妈做饭时，观察到的一些现象并用物理知识解释不正确的是（）A.磨刀，是为了增大压力B.高压锅做饭熟的快，是因为锅内气压增大沸点升高C.电饭锅做饭时，把电能转化成内能D.冰箱里取出来的水果表面会有小水珠，是液化现象9.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A.闭合开关前，滑片P应滑到B端B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C.当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D.由实验还可得知，小灯泡的实际功率越大，小灯泡越亮10.小王家的电能表上标着“600revs/(kW•h)”，他用这个电能表来测量某用电器的功率．他把家中的其它用电器都与电源断开，仅让这个用电器工作，5min内电能表的转盘转了30转．则该用电器的额定功率是（）A.0.01kWB.0.06kWC.0.1kWD.0.6kW11.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（）A.U甲＜U乙，Q甲＜Q乙B.U甲＜U乙，Q甲＞Q乙C.U甲＝U乙，Q甲＝Q乙D.U甲＞U乙，Q甲＜Q乙12.甲、乙两个电热器的电阻之比为5 :4，通过的电流之比为2 :1，通电时间之比为1 :2，则电流通过甲、乙两个电热器产生的热量之比为（）A.5∶2B.5∶4C.2∶5D.10∶113.小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但超出量程，则产生这一现象的原因可能是（）A.小灯泡发生了断路B.小灯泡发生短路C.滑动变阻器发生了短路D.滑动变阻器的滑片接触不良14.小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（）A.总功率B.总电流C.总电压D.总电阻15.如图所示电路中，已知R1 ＞R2，闭合开关S后（）A.电流通过R1、R2产生的热量Q1 Q2B.通过R1、R2的电流I1 ＞I2C.R1、R2两端的电压U1 ＞U2D.R1、R2消耗的电功率P1 ＞P216.某同学利用图甲所示的电路测量小灯泡的电功率．电路中电源电压保持4.5 V不变，灯泡上标有“3V，1W”字样．闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示．下列说法错误的是（）A.灯泡的额定功率为1 WB.灯泡正常发光时的电阻为9 ΩC.灯泡的实际功率为0.64 WD.此时灯泡和滑动变阻器的阻值之比为8∶7二、填空题(本大题共4小题，每空1分，共8分)17.小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为 kW • h，小明通过查阅资料了解到，电能表上的电流规格“10(40)A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“(40)A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过 W．18.一台线圈电阻为0.3 Ω电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2 min内电流产生的热量是 J，转化成的机械能是 J．19.如图所示，电源电压恒定，小电灯L标有“3V 0.6W”字样，R为定值电阻，闭合S，断开S1，小电灯正常发光；若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为Ω，此时小电灯L和电阻R消耗的功率之比是．20.如图电路中，灯泡的规格为“6V 2W”，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电流表的示数 (选填“变大”、“变小”或“不变”)．电源电压为 V．三、作图题(本大题共2小题，共6分)21.在电路中的○内填上适当的电表符号，使R1、R2并联连接．22.在图中，有两根导线尚未接入电路，请用笔画线代替导线补上．补上后要求：闭合电键，当滑动变阻器的滑片P向右移时，电压表和电流表示数均变大．四、实验与探究题(本大题共2小题，共14分)23.用如图所示的实验装置探究“电流相同时，通过导体产生的热量与电阻大小的关系”(图中甲、乙是完全相同的密闭容器，实验前，A、B两“U”形管内液面是相平的)．(1)请你用笔画线代替导线，将电路连接完整．(2)电流产生的热量不易直接测量，因此，在实验中是通过观察“U”形管中液面的来显示甲、乙容器内空气温度的变化．通过对比观察，你认为(选填“甲”或“乙”)容器中的电阻产生的热量多．由此可知：在电流相同、通电时间相同的情况下，越大，电流产生的热量越多．(3)当密闭容器中的空气温度升高时，空气的内能将会(选填“变大”、“变小”或“不变”)．(4)根据你得出的结论，简要解释：电炉工作时，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热，这是为什么？．24.小明设计了如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率．各元件都完好，电源电压保持不变.(1)小明将各元件连接成如图乙所示的电路，请指出其中的错误：．(2)电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到时，表明小灯泡正常发光，并记录电流表的示数．(3)为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为瓦．五、计算题(本大题共2小题，共12分)25.一台电风扇正常工作时，电机两端的电压为220 V，线圈电阻为1.5 Ω，通过线圈的电流为0.2 A，这台电扇正常工作1 min 消耗多少J的电功？产生多少J的热量？26.如图所示电路中，电源电压恒定不变，R为定值电阻，小灯泡L上标有“6V 3W”字样(不考虑小灯泡阻值的变化) ．(1)当S1、S3闭合，S2断开时，小灯泡L正常发光，电流表示数为0.6A，求电源电压和电阻R的阻值；(2)当S2闭合，S1、S3断开时，求小灯泡L工作1 min所消耗的电能．参考答案一、选择题1.C2.D3.A4.D5.B6.C7.D8.A9.B10.D 11.A 12.A 13.B 14.D 15.A 16.C二、填空题17.【答案】150；8800 18.【答案】9；71119.【答案】10；2 : 3 20.【答案】变小；6三、作图题21. 22.四、实验与探究题23.(1)(2)高度差；乙；电阻(3)变大(4)电炉丝与导线是串联的，电流和通电时间相等，电炉丝的电阻较大，产生的热量较多，而导线的电阻极小，所以几乎不发热．24.(1)电流表没有与小灯泡串联，电压表没有与小灯泡并联(2)电压表的示数为2.5V(3)0.98五、计算题25.【答案】2640 ；3.626.【答案】(1)6 V ；60 Ω (2)5 J《第18章电功率》单元检测试卷（二）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题（每题3分，共36分）1．电能表是家庭电路中测量下列哪个物理量的仪表（）A．电功率 B．电能 C．电阻 D．电压2.有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是（）A．乙灯比甲灯更亮 B．甲灯比乙灯更亮C．两盏灯一样亮 D．无法判定哪盏灯更亮3.小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3 KW·h，这个用电器可能是（）A．空调器 B．电冰箱 C．电视机 D．收音机4．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如下图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W5．把标有“6v 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则（）A、两灯一样亮B、L1比L2亮 C、11比L2暗 D、两灯都能正常发光6．家用电能表的盘面上，标有3000R/kwh的字样，当接入一个用电器正常工作时，1min 内电能表的转盘转了15转，则该电器消耗的实际功率是（）A、5WB、500WC、300WD、3KW7．如右图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（）A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压D．通过灯泡L1的电流大于通过灯炮L2的电流8．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如右图所示。

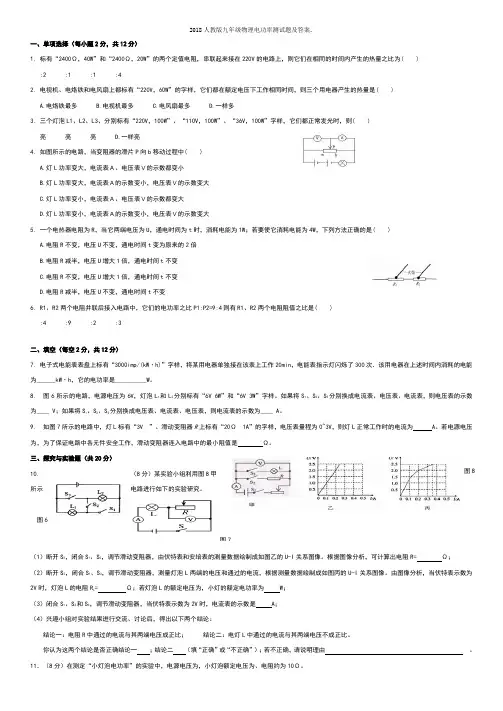

2018人教版九年级物理电功率测试题及答案.一、单项选择（每小题2分，共12分）1. 标有“2400Ω，40W ”和“2400Ω，20W ”的两个定值电阻，串联起来接在220V 的电路上，则它们在相同的时间内产生的热量之比为( ):2 :1 :1 :42. 电视机、电烙铁和电风扇上都标有“220V ，60W ”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量是( )A.电烙铁最多B.电视机最多C.电风扇最多D.一样多3. 三个灯泡L1、L2、L3、分别标有“220V ，100W ”、“110V ，100W ”、“36V ，100W ”字样，它们都正常发光时，则( )亮 亮 亮 D.一样亮4. 如图所示的电路，当变阻器的滑片P 向b 移动过程中( )A.灯L 功率变大，电流表Ａ、电压表Ｖ的示数都变小B.灯L 功率变大，电流表Ａ的示数变小，电压表Ｖ的示数变大C.灯L 功率变小，电流表Ａ、电压表Ｖ的示数都变大D.灯L 功率变小，电流表Ａ的示数变小，电压表Ｖ的示数变大5. 一个电热器电阻为R ，当它两端电压为U ，通电时间为t 时，消耗电能为1W ；若要使它消耗电能为4W ，下列方法正确的是( )A.电阻R 不变，电压U 不变，通电时间t 变为原来的2倍B.电阻R 减半，电压U 增大1倍，通电时间t 不变C.电阻R 不变，电压U 增大1倍，通电时间t 不变D.电阻R 减半，电压U 不变，通电时间t 不变6. R1、R2两个电阻并联后接入电路中，它们的电功率之比P1:P2=9:4则有R1、R2两个电阻阻值之比是( ):4 :9 :2 :3二、填空（每空2分，共12分）7. 电子式电能表表盘上标有“3000imp/(kW ·h)”字样，将某用电器单独接在该表上工作20min ，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为______kW ·h ，它的电功率是__________W 。

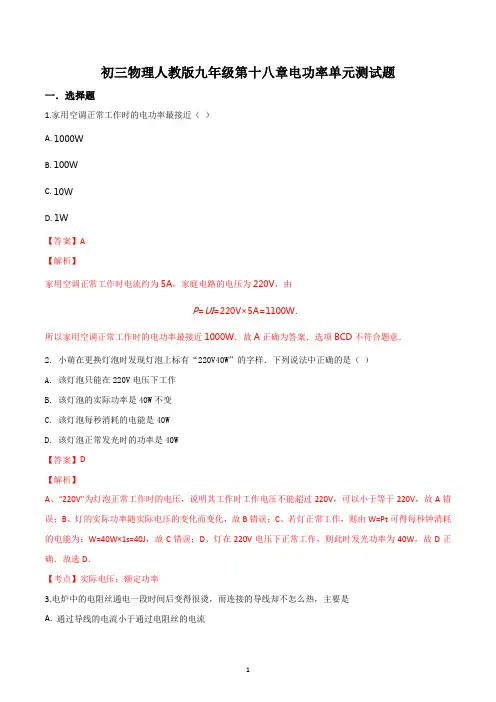

初三物理人教版九年级第十八章电功率单元测试题一．选择题1.家用空调正常工作时的电功率最接近（）A. 1000WB. 100WC. 10WD. 1W【答案】A【解析】家用空调正常工作时电流约为5A，家庭电路的电压为220V，由P=UI=220V×5A=1100W．所以家用空调正常工作时的电功率最接近1000W．故A正确为答案．选项BCD不符合题意．2. 小萌在更换灯泡时发现灯泡上标有“220V40W”的字样．下列说法中正确的是（）A. 该灯泡只能在220V电压下工作B. 该灯泡的实际功率是40W不变C. 该灯泡每秒消耗的电能是40WD. 该灯泡正常发光时的功率是40W【答案】D【解析】A、“220V”为灯泡正常工作时的电压，说明其工作时工作电压不能超过220V，可以小于等于220V，故A错误；B、灯的实际功率随实际电压的变化而变化，故B错误；C、若灯正常工作，则由W=Pt可得每秒钟消耗的电能为：W=40W×1s=40J，故C错误；D、灯在220V电压下正常工作，则此时发光功率为40W，故D正确．故选D．【考点】实际电压；额定功率3.电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是A. 通过导线的电流小于通过电阻丝的电流B. 导线的绝热皮隔热C. 导线的电阻远小于电阻丝的电阻D. 导线散热比电阻丝快【答案】C【解析】根据Q=I2Rt可知，电流一定时，电阻越大，相同时间内产生的热量越多．导线与电炉中的电阻丝串联在电路中，通过的电流相等，通电时间相同，导线电阻远小于电炉中的电阻丝的电阻，电炉中的电阻丝产生的热量远大于导线产生的热量，所以导线不怎么热，电炉中的电阻丝变得很烫．故C选项正确．4.某电视机的额定功率是200W，1kW•h的电能可以使它正常工作（）A. 0.005 hB. 0.2 hC. 5 hD. 200 h【答案】C【解析】额定功率P=200W=0.2kW，电能W=1kW•h，由P=W/t得电视机正常工作的时间：t=W/P=1kW•h/0.2kW=5h．故选C．5.甲、乙两个灯泡的铭牌分别是“PZ220﹣25”、“PZ220﹣100”，关于这两个灯泡的描述正确的是（）A. 甲灯的灯丝粗，电阻大B. 甲灯的灯丝细，电阻大C. 乙灯的灯丝细，电阻小D. 乙灯的灯丝粗，电阻大【答案】B【解析】根据R=U2/P可知，电压相同时，甲灯泡的额定功率小，电阻大；乙灯泡的额定功率大，电阻小；根据影响电阻大小的因素材料、长度、横截面积，且材料、长度相同时横截面积越大、电阻越小可知，乙灯泡比甲灯泡粗．故选B．6.小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是A. 灯泡L2发生了断路B. 灯泡L2发生了短路C. 由于灯泡L2的电阻较大，其实际功率较小D. 由于灯泡L2的电阻较小，其实际功率较小【答案】D【解析】本题主要考查了串联电路电流的特点及电功率计算公式的应用，关键是知道灯泡亮度的决定因素是实际功率．1、串联电路中各处的电流都相等，当电路中发生断路时，串联电路中没有电流，灯泡都不亮；2、当灯泡发生短路的时候，灯泡不会亮；3、灯泡的亮暗程度取决于灯泡的实际功率大小，据此解答．A、当电路中发生断路时，串联电路中没有电流，灯泡都不亮，不符合题意；B、当灯泡L1发生了短路，L1会不亮，不符合题意；C、串联电路中的电流相同，根据公式P＝I2R，L1电阻较大，功率较大，灯泡较亮，不符合题意；D、串联电路中的电流相同，根据公式P＝I2R，L2电阻较小，功率较小，灯泡较暗，符合题意．故选D．7.有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（）A.4：5B.5：4C.2：3D. 1：3【答案】A【解析】由图示电路图可知，两元件串联，通过它们的电流相等，由图甲所示图象可知，电流为0．4A时，A、B 两元件两端的电压分别为2．0V、2．5V，两元件的电功率之比：P A:P B=U A I/U B I=2.0V/2.5V=4/5。

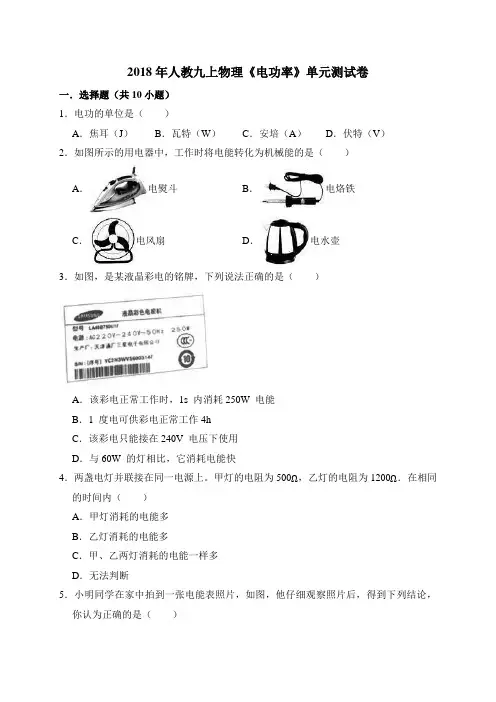

2018年人教九上物理《电功率》单元测试卷一．选择题（共10小题）1．电功的单位是（）A．焦耳（J）B．瓦特（W）C．安培（A）D．伏特（V）2．如图所示的用电器中，工作时将电能转化为机械能的是（）A．电熨斗B．电烙铁C．电风扇D．电水壶3．如图，是某液晶彩电的铭牌，下列说法正确的是（）A．该彩电正常工作时，1s 内消耗250W 电能B．1 度电可供彩电正常工作4hC．该彩电只能接在240V 电压下使用D．与60W 的灯相比，它消耗电能快4．两盏电灯并联接在同一电源上。

甲灯的电阻为500Ω，乙灯的电阻为1200Ω．在相同的时间内（）A．甲灯消耗的电能多B．乙灯消耗的电能多C．甲、乙两灯消耗的电能一样多D．无法判断5．小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是（）A．电能表的额定功率为2500 WB．电能表的标定电流为5AC．拍照片时，小明家已消耗的电能为9316 kW•hD．拍照片时，小明家已消耗的电能为931.6J6．电能表是直接测量什么物理量的仪表（）A．电流B．电压C．电功D．电阻7．下列家用电器正常工作时，电功率最接近300W的是（）A．日光灯B．洗衣机C．空调机D．收音机8．甲用电器标着“220V60W”，乙用电器上标着“36V60W”，它们都在额定电压下工作，则下列判断中正确的是（）A．甲用电器做功一定多B．乙用电器做功一定慢C．完成相同的功，甲用电器用时间一定多D．相同时间内，甲乙用电器消耗的电能一样多9．把“220V 800W”的电炉丝改装后接在110V的电路上，欲使改装后的实际功率仍为800W，下列改装方案中，行之有效的做法是（）A．截取原电热丝长度的二分之一接入电路B．将两根相同规格电热丝串联接入电路C．将两根相同规格电热丝并联接入电路D．将原电热丝对折后，并联接入电路10．如图是养鸡场冬季用来调控光照和室温设备的原理电路图。

此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量。

人教版九年级物理第十八章《电功率》单元测试题及答案题号一二三四总分得分（满分：100分时间：60分钟）一、选择题（每小题3分，共36分）1.下列家用电器，利用电流的热效应工作的是（）A.洗衣机B.电视机C.电冰箱D.电饭煲2.电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线几乎不发热，这主要是因为（）A.通过导线的电流大于通过电炉丝的电流B.导线的电阻远大于电炉丝的电阻C.通过导线的电流小于通过电炉丝的电流D.导线的电阻远小于电炉丝的电阻3.电能表可以直接测量（）A.电流通过用电器所做的功B.电路两端的电压C.电路中的电流D.用电器消耗的电功率4.家用空调正常工作时的电功率最接近（）A.1000WB.100WC.10WD.1W5.小红在做“探究串联电路电压的规律”实验时，连好了如图3所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A.灯泡L2发生了断路B.灯泡L2发生了短路C.由于灯泡L2的电阻较大，其实际功率较小D.由于灯泡L2的电阻较小，其实际功率较小6.如图5所示电路，电源电压为12V且保持不变。

闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J。

则下列结果正确的是（）A.电路中的最小电流为1.5AB.滑片P在中点时，9s内滑动变阻器R消耗的电能为60JC.R先后两次消耗的电功率之比为8﹕9D.R1先后两次消耗的电功率之比为4﹕37.如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（）A.闭合开关S1、S2，通过三根电阻丝的电流相同B.先闭合开关S1，再闭合开关S2，电流表示数保持不变C.先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小D.闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高8.如图所示，电源电压保持不变，灯L标有“6V 0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为（）A.4：3B.3：4C.3：2D.2：39.如图9所示，电源电压恒为5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。

人教版九年级物理全一册《第十八章电功率》单元测试题-附答案知识点梳理电流的热效应：电流通过导体，导体会发热探究影响电热的因素焦耳 定律内容：电流通过导体产生的热量跟电流的二次 方成正比,跟导体的电阻成正比，跟通电时间成正比公式______测量小原理:—灯泡的电功率电功率 生活 用电电能和电功电功常用单位:千瓦时,符号是kW・h计量工具：电能表C电流所做的功:W=UIt物理意义:表示电流做功的快慢电功率定义：电功与时间之比公式:地普一额定功率:用电器额定电压下工作的电功率一、选择题Wr 练习题2. 灯泡屋“220V 40W ”和L? "UOV 40W",若都在各自的额定电压下使说法正确的是（）A. L ］比L2亮B.屋比L2暗C. 一样亮D.无法确定3. 如图所示，电源电压恒定不变，当S 闭合,滑动变阻器的滑片向右移动过程中，下列说法正确的是（ ）A.灯泡变亮，电压表读数变大B.灯泡变暗，电压表读数变小C.电路总功率变大，电压表读数变小D.灯泡功率变小，电压表读数变大4.李芳家的电能表表盘如图，关于其技术参数的说法错误的是（）kWhDDS425型单相电子式电能表•脉冲220V 10(40)A 50Hz 3000r/ (kW h)A.适用的电路电压为220VB.该电表应该在50Hz 的电路中工作0 7 3 2 5 0C.电路已消耗的电能是73256kW・hD.转盘每转3000圈，电路中消耗的电能为IkW-h5.如图所示是额定电压为6V 的灯泡L 的I-U 关系图像。

结合图像分析，下列说法正确的是（ ）0.50.40.30.20.10 1.2 2.4 3.6 4.8 6.0 tT/VA. 通过灯泡L 的电流与其两端的电压成正比B. 当通过灯泡L 的电流为0. 3A 时，其额定功率为0. 72WC. 将这样两个完全相同的灯泡L 串联在2. 4V 的电源两端，电路的总功率为0.24WD. 将灯泡L 和18 Q 的定值电阻并联在3. 6V 的电源两端，电路的总电阻为6Q6.如图甲所示为一个超声波加湿器，图乙是其内部湿度监测装置的简化电路图。

人教版九年级全册《第十八章电功率》单元测试卷（1）一、选择题1．下列单个用电器正常工作时，相同时间内耗电量最小的是（）A．电饭煲B．电暖器C．小台灯D．电热水器2．一个标有“220V1100W”的电热器，当通过它的电流为4A时，它的实际功率为（）A．5W B．704W C．1200W D．1100W3．如图所示的电路中，电源电压保持不变，L为阻值不变的灯泡。

开关S闭合后，滑动变阻器R的滑片P向左滑动时，下列判断正确的是（）A．灯泡L变暗B．电压表示数变大C．电路的总功率变小D．电压表示数与电流表示数的比值变小4．如图所示的串联电路中，定值电阻R1＝2R2，开关闭合后，电阻R1、R2两端电压分别为U1、U2，通过的电流分别为I1、I2，电功率分别为P1、P2，相同时间内做的功为W1、W2，以下比值正确的是（）A．I1：I2＝2：1B．U1：U2＝1：1C．P1：P2＝2：1D．W1：W2＝1：2 5．将“220V60W”的灯泡L1和“220V40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯泡的总功率大于40WD．两灯泡的实际功率都变为其额定功率的一半6．如图所示为导体甲的电流随电压变化的图象，定值电阻乙的阻值为5Ω。

下列说法错误的是（）A．甲与乙串联在电源电压为2V的电路中，电路中的电流是0.20AB．甲与乙串联在电源电压为1V的电路中，甲的功率是0.2WC．甲与乙并联在电源电压为2V的电路中，干路中的电流是0.65AD．甲与乙并联在电源电压为1V的电路中，电路的功率是0.4W7．如图所示电路，电源电压保持不变，滑动变阻器R标有“20Ω1A”，定值电阻R0的阻值为10Ω，小灯泡L标有“6V3.6W”（电阻不随温度而变化），电流表的量程为0～3A。

当S闭合，S1、S2断开，滑片P移到R的中点时，小灯泡恰好正常发光。

单元质量检测九年级物理·18·电功率〔一〕〔问卷〕一、选择题(本卷共16小题，每题3分，共48分)1.电功的国际单位是〔〕A.伏特〔V〕B.安培〔A〕C.焦耳〔J〕D.瓦特〔W〕2.利用电流热效应工作的用电器是〔〕A.电风扇B.电脑C.电冰箱D.电水壶3.如下图，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，那么灯泡L的亮度与电流表示数的变化情况是〔〕A.灯泡L变亮，电流表示数变大B.灯泡L变暗，电流表示数变小C.灯泡L变亮，电流表示数变小D.灯泡L变暗，电流表示数变大度电可供25W 的灯泡正常发光的时间是〔〕hh h h5.甲用电器标着“220V，60W〞，乙用电器上标着“220V，15W〞，它们都在额定电压下工作，那么以下判断中正确的选项是〔〕A.甲用电器做功一定多B.甲用电器做功一定快C.完成相同的功，甲用电器所用的时间一定多D.相同时间内，甲用电器完成的功一定少6.灯的亮暗程度决定于灯的〔〕A.实际电流B.实际电压C.实际功率D.额定功率7.小红同学家的电冰箱正常工作时电流大约是1A，那么它正常工作10h所消耗的电能是〔〕J×105J×105J×106J8.秋雨同学在厨房帮妈妈做饭时，观察到的一些现象并用物理知识解释不正确的选项是〔〕A.磨刀，是为了增大压力B.高压锅做饭熟的快，是因为锅内气压增大沸点升高C.电饭锅做饭时，把电能转化成内能D.冰箱里取出来的水果外表会有小水珠，是液化现象9.某同学利用如下图电路，测量额定电压为小灯泡的额定功率，以下说法错误的选项是〔〕A.闭合开关前，滑片P应滑到B端B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C.当电压表示数为时，测出通过小灯泡的电流，可算出小灯泡的额定功率D.由实验还可得知，小灯泡的实际功率越大，小灯泡越亮10.小王家的电能表上标着“600revs/(kW?h)〞，他用这个电能表来测量某用电器的功率．他把家中的其它用电器都与电源断开，仅让这个用电器工作，5min内电能表的转盘转了30转．那么该用电器的额定功率是〔〕11.如下图，是研究电流热效应的局部实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比拟通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的选项是〔〕甲＜U乙，Q甲＜Q乙甲＜U乙，Q甲＞Q乙甲＝U乙，Q甲＝Q乙甲＞U乙，Q甲＜Q乙12.甲、乙两个电热器的电阻之比为5:4，通过的电流之比为2:1，通电时间之比为1:2，那么电流通过甲、乙两个电热器产生的热量之比为〔〕∶2∶4∶5D.10∶113.小明“测量小灯泡的电功率〞，根据如下图的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但超出量程，那么产生这一现象的原因可能是〔〕A.小灯泡发生了断路B.小灯泡发生短路C.滑动变阻器发生了短路D.滑动变阻器的滑片接触不良14.小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是〔〕A.总功率B.总电流C.总电压D.总电阻15.如下图电路中，R1＞R2，闭合开关S后〔〕A.电流通过R1、R2产生的热量Q1Q2 B.通过R1、R2的电流I1＞I2、R2两端的电压U1＞U2、R2消耗的电功率P1＞P216.某同学利用图甲所示的电路测量小灯泡的电功率．电路中电源电压保持V不变，灯泡上标有“3V，1W〞字样．闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示．以下说法错误的选项是〔〕A.灯泡的额定功率为1WB.灯泡正常发光时的电阻为9ΩC.灯泡的实际功率为WD.此时灯泡和滑动变阻器的阻值之比为8∶7二、填空题(本大题共 4小题，每空1分，共8分)17.小明4月底观察到自己家里的电能表如下图，当地5月底再观察时，发现电能表示数为，那么他家5月份消耗的电能为kW?h，小明通过查阅资料了解到，电能表上的电流规格“10(40)A〞中“10A〞表示根本电流，它是确定电能表有关特性的电流值，“(40)A〞是电能表能满足测量准确要求，且能长期正常运行的最大电流值，那么他家里同时工作的用电器总功率不宜超过W．18.一台线圈电阻为Ω电动机，接在12V的电源上时，通过电动机的电流为，在2min内电流产生的热量是J，转化成的机械能是J．19.如下图，电源电压恒定，小电灯L标有“〞字样，R为定值电阻，闭合S，断开S1，小电灯正常发光；假设再闭合S1，发现电流表示数变化了，那么R的阻值为Ω，此时小电灯L和电阻R消耗的功率之比是．20.如图电路中，灯泡的规格为“6V2W〞，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电流表的示数(选填“变大〞、“变小〞或“不变〞)．电源电压为V．三、作图题(本大题共2小题，共6分)21.在电路中的○内填上适当的电表符号，使R1、R2并联连接．22.在图中，有两根导线尚未接入电路，请用笔画线代替导线补上．补上后要求：闭合电键，当滑动变阻器的滑片P向右移时，电压表和电流表示数均变大．四、实验与探究题(本大题共2小题，共14分)23.用如下图的实验装置探究“电流相同时，通过导体产生的热量与电阻大小的关系〞(图中甲、乙是完全相同的密闭容器，实验前，A、B两“U〞形管内液面是相平的)．(1)请你用笔画线代替导线，将电路连接完整．(2)电流产生的热量不易直接测量，因此，在实验中是通过观察“U〞形管中液面的来显示甲、乙容器内空气温度的变化．通过比照观察，你认为(选填“甲〞或“乙〞 )容器中的电阻产生的热量多．由此可知：在电流相同、通电时间相同的情况下，越大，电流产生的热量越多．(3)当密闭容器中的空气温度升高时，空气的内能将会(选填“变大〞、“变小〞或“不变〞)．(4)根据你得出的结论，简要解释：电炉工作时，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热，这是为什么？．24.小明设计了如图甲所示的电路图，用来测定额定电压为“伏〞的小灯泡的电功率．各元件都完好，电源电压保持不变.(1)小明将各元件连接成如图乙所示的电路，请指出其中的错误：．(2)电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到时，说明小灯泡正常发光，并记录电流表的示数．(3)为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为瓦．实验次数123电压表示数/伏电流表示数/安五、计算题(本大题共2小题，共12分)25.一台电风扇正常工作时，电机两端的电压为220V，线圈电阻为Ω，通过线圈的电流为A，这台电扇正常工作1min消耗多少J的电功？产生多少J的热量？R为定值电阻，小灯泡L上标有“6V3W〞字样(不考虑26.如下图电路中，电源电压恒定不变，小灯泡阻值的变化)．(1)当S1、S3闭合，S2断开时，小灯泡L正常发光，电流表示数为，求电源电压和电阻R的阻值；(2)当S2闭合，S1、S3断开时，求小灯泡L工作1min所消耗的电能．九年级物理·18·电功率〔详细答案一、选择题二、填空题17.【答案】150；880018.【答案】9；71119.【答案】10；2:320.【答案】变小；6三、作图题21.22.四、实验与探究题23.(1)(2)高度差；乙；电阻(3)变大(4)电炉丝与导线是串联的，电流和通电时间相等，电炉丝的电阻较大，产生的热量较多，而导线的电阻极小，所以几乎不发热．24.(1)电流表没有与小灯泡串联，电压表没有与小灯泡并联(2)电压表的示数为五、计算题25.【答案】2640；26.【答案】(1)6V；60Ω(2)5J。

第十八章《电功率》综合测试一、单选题1．如图所示的电路中，电源电压保持不变，灯泡L标有“6V4W”字样，其电阻不随温度变化。

闭合开关S，当滑片P置于滑动变阻器的a端时，灯泡正常发光；当滑片P置于滑动变阻器的b端时，L两增的电压变化了2V。

则下列结论错误的是（）A．电源电压为6V B．L正常工作的电阻为9ΩC．滑动变阻器R的最大阻值为9ΩD．先后两次电路的电流之比为3∶22．如图所示是探究“影响电流热效应与哪些因素有关”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是（）A．烧瓶内选用比热容较小的液体，可以使实验现象更明显B．电阻R1产生的热量大于R2产生的热量C．该电路可以探究电流产生的热量与电流大小的关系D．电路串联使通过R1、R2电流相同，实验中运用了控制变量法3．下列估算数据最接近事实的是（）A．运动会上小刚的百米跑成绩约15s B．教室门的高度约250mmC．两个鸡蛋的质量约2kg D．一盏LED台灯的功率约200W4．下列说法正确的是（）A．家用电饭锅正常工作1小时消耗的电能约为360JB．电视遥控器的工作电压一般为3VC．家用台灯正常工作时，功率约为800WD．家用普通照明灯的电流可达2A5．如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的滑片P从右端滑动到左端的过程中，电压表的示数U和电流表的示数I的关系图象如图乙所示。

下列说法不正确的是（）A．滑动变阻器R2的最大阻值为25ΩB．电源电压为12VC．定值电阻R1的阻值为5ΩD．P向左滑动的过程中，R2的电功率变小6．如图是电阻和额定电压为2.5V的小灯泡的I—U图像，小明对图像信息作出的判断，正确的是（）A．乙是小灯泡，其电阻随电压的升高而增大B．当乙两端电压为2.5V，其电阻值为10ΩC．将甲和乙串联，若电流为0.3A，则它们两端的电压为3VD．若甲和乙并联，若甲的电流为0.2A时，乙的电功率为0.4W7．如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各电路元件安全的前提下，将滑动变阻器的滑片P从最左端移动到中点的过程中，下列说法正确的是（）A．电压表的示数变小B．电流表的示数不变C．小灯泡L变亮D．电路消耗的总功率不变8．如图所示是甲、乙两用电器的I-U图象，下列说法正确的是（）A．甲是定值电阻，其阻值为10ΩB．通过乙的电流与其两端的电压成正比C．若把甲、乙并联在2V的电源两端，干路电流为0.5AD．若把两用电器串联接在电路中，当通过两用电器的电流为0.2A时，两用电器的总功率为0.6W9．小明经常听妈妈说使用空调比较费电，小明妈妈的意思是（）A．通过空调的电流大B．空调两端的电压大C．空调的电阻大D．相同情况下空调耗电多10．家庭电路中已有一台电视和一盏电灯正常工作，如果再打开一台空调，则该电路的（）A．总电阻变小B．总电流不变C．总电压变大D．总功率变小11．图甲是调光灯的模拟电路，电源电压不变，小灯泡规格是“6V；3W”，闭合开关S，当滑动变阻器滑片P在A点时，滑动变阻器连入电路的电阻为R1，电压表的示数为4V；当滑动变阻器滑片P在B点时，滑动变阻器连入电路的电阻为R2，电压表的示数为2V，且R2＝2R1，小灯泡的I﹣U图象如图乙所示，则下列说法正确的是（）A．电源电压是6VB．R1的阻值是10ΩC．当滑片在B点时，R2的功率是2.5WD．当滑片在A点时，电路总功率是3.2W二、多选题12．如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3A，下列判断正确的是（）A．电阻R1的阻值为20ΩB．电阻R2的阻值为8ΩC．电源电压为6VD．电路消耗的总功率为1.8W13．如图甲所示的电路中，电源电压保持不变，电流表的量程为00.6A，电压表的量程为0~15V，滑动变阻器的规格为“200Ω，1A”。
