中考电功率实验题专项练习

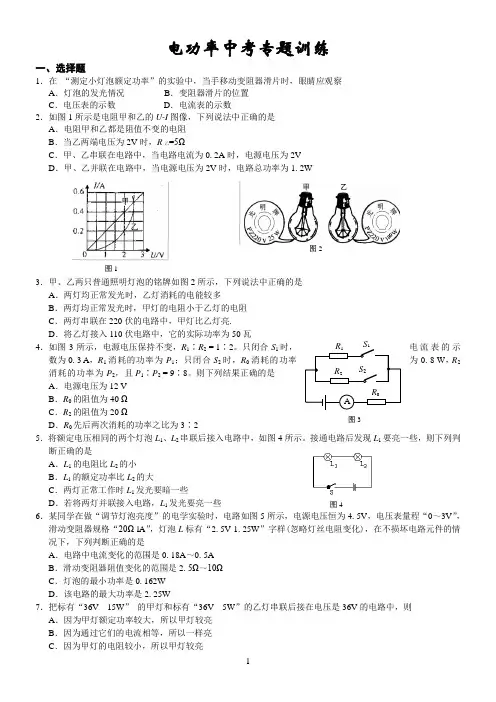

1图1 图2电功率中考专题训练一、选择题1．在 “测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察A ．灯泡的发光情况B ．变阻器滑片的位置C ．电压表的示数D ．电流表的示数2．如图1所示是电阻甲和乙的U-I 图像，下列说法中正确的是A ．电阻甲和乙都是阻值不变的电阻B ．当乙两端电压为2V 时，R 乙=5ΩC ．甲、乙串联在电路中，当电路电流为0.2A 时，电源电压为2VD ．甲、乙并联在电路中，当电源电压为2V 时，电路总功率为1.2W3．甲、乙两只普通照明灯泡的铭牌如图2所示，下列说法中正确的是A ．两灯均正常发光时，乙灯消耗的电能较多B ．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C ．两灯串联在220伏的电路中，甲灯比乙灯亮.D ．将乙灯接入110伏电路中，它的实际功率为50瓦4．如图3所示，电源电压保持不变，R 1∶R 2 = 1∶2。

只闭合S 1时，电流表的示数为0.3 A ，R 1消耗的功率为P 1；只闭合S 2时，R 0消耗的功率为0.8 W ，R 2消耗的功率为P 2，且P 1∶P 2 = 9∶8。

则下列结果正确的是 A ．电源电压为12 V B ．R 0的阻值为40 Ω C ．R 2的阻值为20 Ω D ．R 0先后两次消耗的功率之比为3∶25．将额定电压相同的两个灯泡L 1、L 2串联后接入电路中，如图4所示。

接通电路后发现L 1要亮一些，则下列判断正确的是A ．L 1的电阻比L 2的小B ．L 1的额定功率比L 2的大C ．两灯正常工作时L 1发光要暗一些D ．若将两灯并联接入电路，L 1发光要亮一些 6．某同学在做“调节灯泡亮度”的电学实验时，电路如图5所示，电源电压恒为4.5V ，电压表量程“0～3V ”，滑动变阻器规格“20Ω lA ”，灯泡L 标有“2.5V 1.25W ”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是A ．电路中电流变化的范围是0.18A ～0.5AB ．滑动变阻器阻值变化的范围是2.5Ω～10ΩC ．灯泡的最小功率是0.162WD ．该电路的最大功率是2.25W7．把标有“36V 15W ” 的甲灯和标有“36V 5W ”的乙灯串联后接在电压是36V 的电路中，则A ．因为甲灯额定功率较大，所以甲灯较亮B ．因为通过它们的电流相等，所以一样亮C ．因为甲灯的电阻较小，所以甲灯较亮图3 图42D ．因为乙灯实际功率较大，所以乙灯较亮8．把两个分别标有“10V 10W ”和“9V 5.4W ”的灯泡串联后接到电源上，要使两灯都不被损坏，则电源的最大电压应为A ．10VB ．15VC ．19VD ．25V9．清华大学的虞昊教授致力于第三代照明技术——L ED 灯的普及工作。

中考试题选—电功、电功率一、选择题1．一度电可以 [ ]A．使80瓦的电视机工作25小时。

B．使40瓦的日光灯工作60小时。

C．使100瓦的电烙铁工作10小时。

D．使1000瓦的碘钨灯工作5小时。

2．两个额定功率都是60瓦特的灯泡，第一个灯泡的额定电压是220伏，第二个灯泡的额定电压是110伏，它们分别在额定电压下工作时 [ ]A．第一个灯泡较亮。

B．第二个灯泡较亮。

C．通过灯泡电流强度较大的亮。

D．两个灯泡一样亮。

3．额定电压相同的甲、乙两灯并联在电路中时，甲灯比乙灯亮，那么 [ ]A．甲灯的额定功率比乙灯的大。

B．甲灯的电阻比乙灯的大。

C．通过甲灯的电流强度比通过乙灯的小。

D．甲灯两端的电压比乙灯两端的电压大。

4．有两盏灯连接方式如图19所示，已知电压U相同并保持不变，两灯均可发光，在甲、乙两图中比较灯1的亮度是[ ]A．甲图亮。

B．乙图亮。

C．同样亮。

D．无法判断。

5．将一个标有“36V 40W”的灯泡接入某段电路时，测得通过它的电流强度是1安培，那么，它的实际功率是 [ ]A．大于40瓦特。

B．等于40瓦特。

C．小于40瓦特。

D.使电热器两端的电压变为原来的1/4，电热器工作时的电阻变为原来的1/2 6．判别电灯亮度的主要是依据[ ]A．电压。

B．电流强度。

C．电功。

D．电功率。

7．把电阻R1和R2串联在电路中，已知R1＞R2通电时，通过它们的电流强度分别为I1和I2，它们的电功率分别是P1和P2，则[ ]A．I1＞I2，P1＞P2。

B．I1=I2，P1＜P2。

C．I1=I2，P1＞P2 D．I1＜I2，P1=P2。

9．两个分别标有“220V 60W”和“220V 25W”字样的灯泡，如将它们并联后接在220伏特的电路中，则 [ ] A．电阻大的灯泡较亮。

B．功率大的灯泡较亮。

C．功率小的灯泡较亮。

D．两个灯泡一样亮。

10．图21所示电路中的甲、乙两只灯泡都在发光，当把滑动变阻器的滑片P向B瑞滑动时（设电源电压不变），则 [ ]A．甲、乙两灯都变亮。

中考物理《欧姆定律和电功率》专项练习题(附答案)一、选择题1．如图电路中，电源电压保持不变，闭合开关S，各表均有示数。

当滑动变阻器的滑片P向右移动时，下列说法中正确的是 ( )示数的差值不变A.电流表A示数与电流表A1B．电压表V示数与电流表A示数的比值变大示数的比值变小C．电压表V示数与电流表A1D．电压表V示数与电流表A示数的乘积不变2．如图所示是电阻甲和乙的1-U图象，下列说法中正确的是 ( )A.电阻甲和乙都是阻值不变的电阻=5ΩB．当乙两端电压为2V时，R乙C．甲、乙串联在电路中，当电路电流为0.2 A时，电路的总电压为3VD．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4 A3．如图所示电路，电源电压不变，R是定值电阻，将一个“6V 2W”的小灯泡接在a、b两点之间时，小灯泡恰能正常发光；若换一个“12V 8W”的小灯泡接在a、b两点间，不考虑灯丝电阻受温度的影响，则 ( )A.定值电阻R功率变大 B．小灯泡实际功率为2WC．电路中总功率变大 D．定值电阻R两端电压变小4.小桂同学用如图所示的电路探究“一段电路中电流跟电阻的关系”。

在实验过程中，保持滑片不动，当定值电阻R由5Ω更换为10Ω后，为了探究上述问题，他下一步应该采取的操2作是 ( )的滑片，保持电压表示数不变，观察并记A.向左调节滑动变阻器R1录电流表的示数B．换用更精确的电压表进行测量的滑片，保持电压表示数不变，观察并C．向右调节滑动变阻器R1记录电流表的示数D．增加电池的个数，使电源电压变大5．如图所示的电路中，电源的电压保持不变。

闭合开关S，在调节变阻器的滑片P时，发现电压表的示数不变，且接近电源的电压，电流表的示数几乎不变，则下列有关故障的判断正确的是 ( )A.可能是R．发生短路 B．可能是变阻器发生短路C．可能是电流表发生短路 D．可能是开关接触不良6．家庭电路中使用电热水壶时，电灯会变暗。

简化的电路如图所示，设R为干路电线的等效电阻且保持不变，电源电压保持不变，闭合开关S后，下列说法正确的是 ( )A.灯两端的电压变小 B．R两端的电压不变C．电路的总电阻变大 D．电路的总功率不变7．如图所示，从甲地通过两条输电线向乙地的用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是 ( )A.用户家里的用电器两端电压等于UB．输电线上消耗的电功率为U2/rC．当用户使用的用电器增多时，输电线上因发热而损失的功率增大D．当用户使用的用电器增多时；用户家里用电器两端电压保持不变8．一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3h，待机时间100 h”，则该手机通话和待机时消耗的功率分别约为． ( )A.1.8 W,5.4×10-2 WB.3.6 W,O. 108 WC.6. 48×l03 W,l. 94×l02 WD.0.6 W,l.8×10-2 W9．如图是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。

中考物理电功率试题 ( 有答案和分析 ) 含分析一、电功率选择题1．如图的电路，电源电压保持不变，R 为定值电阻。

以下说法正确的选项是（）A.开封闭合前，电压表和电流表均无示数B.开封闭合后，滑片 P 向右挪动的过程中，电压表的示数变小C.开封闭合后，滑片 P 向右挪动的过程中， R 的功率变大D.开封闭合后，滑片 P 向右挪动的过程中，电压表与电流表示数的比值变小【答案】 B【分析】【解答】解：（1）开封闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱经过变阻器与电源的正负极相连通，此时电压表丈量电源电压，所以电压表有示数； A 不切合题意；（2）开封闭合后，定值电阻R与滑动变阻器串连，电流表 A 测电路中的电流，电压表测定值电阻R 两头的电压；滑片 P 向右挪动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由 I=可知，电路中的电流变小；依据 U=IR 可知，定值电阻R 两头的电压变小，即电压表的示数变小， B 切合题意；定值电阻两头的电压减小，电路中电流减小了，依据P=UI 知， R 的功率变小， C 不切合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变， D 不切合题意。

故答案为： B【剖析】联合电路图，理清元件的连结方式及电表的丈量对象，依据滑片的挪动可知接入电路中电阻的变化，依据欧姆定律、串连电路的特色即可分别判断；依据定值电阻两头的电压和电路的电流的变化，依据 P=UI 判断出 R 功率的变化；电压表与电流表示数的比值为定值电阻的阻值 .2．以下图，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片P 由 b 端移到某点 c 的过程中，电压表的示数由4V 变成 3V，电流表的示数由0.2A 变成 0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路耗费的最小功率为 1.2WD. 滑片 P 在 b 端时， 10 秒内 R1产生的热量为 12J【答案】 C【分析】【解答】解：由电路图可知，R1与 R2串连，电压表测 R2两头的电压，电流表测电路中的电流。

中考物理《电学》实验题专项练习题（含答案）1．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”。

（1）正确连接电路，移动滑动变阻器的滑片到某一位置，读出小灯泡电压，电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片适当向______（填“左”或“右”）滑动；（2）图丙是小灯泡的电流随电压变化关系的图象，可知小灯泡的额定功率为______W；（3）测量小灯泡的电功率______（填“需要”或“不需要”）多次测量求平均值，原因是______。

（4）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小ΔR1，相应的小灯泡的阻值变化ΔR2，则ΔR1______ΔR2（填“＞”、“＝”或“＜”）；（5）实验结束后，某同学设计了如图所示的电路来测定额定电压为3V的小灯泡的额定功率。

已知电源电压为9V，定值电阻R的阻值为10Ω。

请帮助他完成以下实验步骤：①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为______V时，小灯泡正常发光；②______，开关S、S2闭合，S1断开，此时电压表的示数为4V；再将滑动变阻器的滑片移至左端，此时电压表示数为7V；③小灯泡的额定功率P额＝______W。

2．小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻，请回答问题：（1）画出对应的电路图______；（2）电路连接好后，闭合开关前，变阻器的滑片要移到______端（选填“A”或“B”），这样做的目的是______；（3）闭合开关后，移动滑片，电压表的示数如图乙所示，电压表的示数是______V，若此时电流表的示数是0.8A，这种情况下灯丝的电阻是______Ω；（4）在第（3）题的基础上，若要使灯泡正常发光，应将滑动变阻器的滑片P向______端移动。

（选填“A”或“B”）。

3．按要求完成填空。

（1）甲图中抽去玻璃板后，两瓶中的气体逐渐混合，说明_____；（2）乙图中，快速下乐活塞，硝化棉燃烧起来，是用_____的方法改变空气的内能；（3）如图丙是探究“并联电路电流特点”的实验电路图，在连接电路时，电流表应_____（选填“串”或“并”）联在被测电路中。

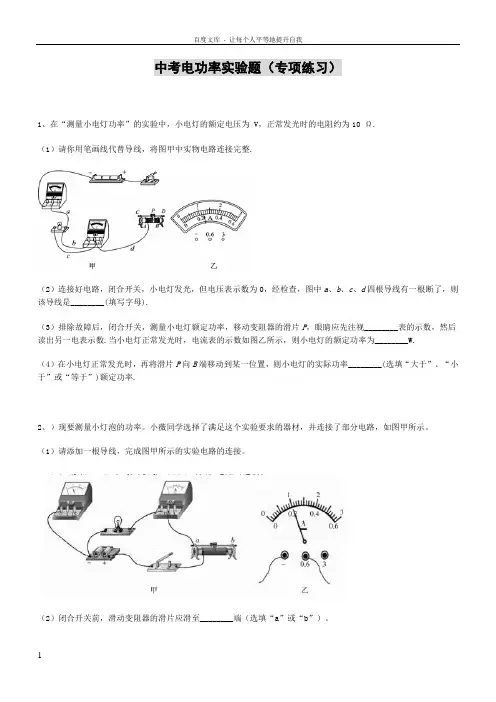

中考电功率实验题（专项练习）1、在“测量小电灯功率”的实验中，小电灯的额定电压为 V，正常发光时的电阻约为10 Ω.（1）请你用笔画线代替导线，将图甲中实物电路连接完整.（2）连接好电路，闭合开关，小电灯发光，但电压表示数为0，经检查，图中a、b、c、d四根导线有一根断了，则该导线是________(填写字母).（3）排除故障后，闭合开关，测量小电灯额定功率，移动变阻器的滑片P，眼睛应先注视________表的示数，然后读出另一电表示数.当小电灯正常发光时，电流表的示数如图乙所示，则小电灯的额定功率为________W.（4）在小电灯正常发光时，再将滑片P向B端移动到某一位置，则小电灯的实际功率________(选填“大于”、“小于”或“等于”)额定功率.2、）现要测量小灯泡的功率。

小薇同学选择了满足这个实验要求的器材，并连接了部分电路，如图甲所示。

（1）请添加一根导线，完成图甲所示的实验电路的连接。

（2）闭合开关前，滑动变阻器的滑片应滑至________端（选填“a”或“b”）。

（3）闭合开关，调节滑动变阻器，当电压表示数为时，电流表示数如图乙所示，为______A，此时小灯泡的功率为__________W。

3、有一个小灯泡标有字样，要测定它的额定功率．已知小灯泡正常发光时的电阻值约10Ω，电源电压为6V．（1）请你用笔画线代替导线，连接完成实验电路．（2）闭合开关前，滑动变阻器滑片应该在端（选填“a”或“b”）．（3）某次连接线路后，闭合开关灯不亮，电流表有示数，电压表没有示数，猜想以下3种故障，其中可能的是A．可能是灯丝断了B．可能是开关接线处断路C．可能是小灯泡的灯座短路为避免出现上述故障时损坏电流表，选择的滑动变阻器的最大阻值应不小于Ω．（4）排除故障后，移动变阻器滑片，观察当表示数为时，再记录另一个电表的示数，可以计算小灯泡的额定功率．4、在“测量小灯泡的电功率”实验中，实验器材有：电池组(3V不变)、电流表、电压表、小灯泡（额定电压）、滑动变阻器、开关、导线若干，实物电路如图甲所示．（1）请用笔画线代替导线，将图甲中的实物电路连接完整．（2）连接好电路，闭合开关，调节滑动变阻器，发现小灯泡不亮，电压表示数始终为零，电流表示数变化明显．电路故障可能是▲．（3）排除故障后进行实验，图乙是由实验数据描绘得到的小灯泡的I —U图像，则小灯泡额定功率是▲ W．小灯泡正常发光时，滑动变阻器接入电路的阻值是▲Ω．（4）分析小灯泡的I —U图像，发现小灯泡灯丝的阻值随电压变化而变化，从本质上讲，引起小灯泡灯丝阻值变化的因素是▲．5、小明和小华测量定额电压为的小灯泡的额定功率（1）①图甲是他们连接的部分电路请用笔画线代替导线将电路连接完整．②闭合开关前，应将滑动变阻器处在最（填写“左”或“右”）端．③闭合开关后，发现无论怎样调节滑动变阻器的滑片，灯泡都不亮，电压表和电流表均无示数，小明找来一根完好的导线，一端连在电源负极，另一端触碰接线柱A、B、C，当发现只有触碰接线柱C时，灯泡才发光，若电路中只有一处故障，且各器材，导线均完好，则电路故障可能是．④排除故障后，闭合开关，移动滑动变阻器，当电压表为时，电流表示数如图乙所示，则小灯泡的额定功率为W．（2）小明和小华观察电流表和电压表均标有电阻值，请教老师后得知这是电表的电阻，为了在接好的图甲中较准确的测量出小灯泡的电功率，他们对电压表的负接线柱应该接在C处还是D处进行了探究，他们将开关闭合，移动滑动变阻器的滑片使灯泡发光，不添加器材，请你说出接下来的操作及判断方法．①操作；②如何判断：．（3）小明和小华重新设计了一种测量小灯泡额定功率的电路，如图丙所示，电源电压保持不变，R0为阻值为10Ω的定值电阻，连接好电路后进行如下操作：①断开开关S2，闭合开关S和、S1，移动滑动变阻器滑片P，使电压表示数为；②保持滑动变阻器滑片P位置不变，断开开关S1，闭合开关S、S2，读出电压表示数为；小灯泡的额电功率为W（计算结果保留两位小数）．6、某小组研究小灯泡电功率，小灯泡额定电压为，电源电压恒定不变，有规格为“10Ω2A”和“20Ω 2A”的滑动变阻器各一个．(1)如图甲所示，选用“10Ω 2A”规格的滑动变阻器进行实验．连接电路时，需将滑动变阻器的滑片P置于（填“A或“B）端，其目的是 .(2)接着用开关迅速试触，灯泡发光，电压表示数如图乙，此时灯泡两端电压为 V．为了使灯泡正常发光，接下来的操作是：.(3)实验中收集信息如上表.分析表格中信息可得，①小灯泡额定功率为 W；②在电路安全范围内，小灯泡两端实际电压越大，消耗的电功率，灯泡越亮.7、小明利用如图所给的实验器材“测量小灯泡的额定功率”，已知电源电压恒为6V，小灯泡正常工作时的电压为，电阻约为12Ω，滑动变阻器的规格为“20Ω 2A”．（1）请用笔画线代替导线，完成图1实物电路的连接．（2）正确连接电路后，用开关试触，灯泡不亮，电压表瞬间满偏，电流表指针几乎不动，电路的故障是．（电路只有一处故障）（3）排除故障后，继续实验，闭合开关，移动滑片，当电压表的指针在某电压值时，（请在图2中标出相应的电压值），小灯泡正常发光，电流表的示数如图3所示，小灯泡的额定功率是W．（4）测量完灯泡的额定功率后，小明有测量了几组数据，计算后发现灯丝电阻随其两端电压的增大而增大，原因是．【评估】小红也利用上述器材对该小灯泡的额定功率进行了测量，实验电路图如图4所示，实验结束后，两人对实验进行了交流与评估．①小红的实验结果误差较大，理由是．②小明的实验更不容易操作，理由是．8、在“测量小灯泡的电功率”实验中．电源电压为6V保持不变．所用小灯泡的额定电压为2．5V．小灯泡的电阻约为10。

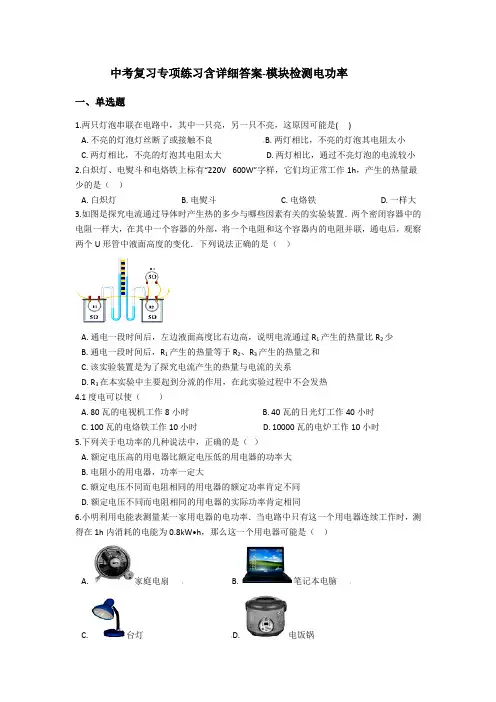

中考复习专项练习含详细答案-模块检测电功率一、单选题1.两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是()A.不亮的灯泡灯丝断了或接触不良B.两灯相比，不亮的灯泡其电阻太小C.两灯相比，不亮的灯泡其电阻太大D.两灯相比，通过不亮灯泡的电流较小2.白炽灯、电熨斗和电烙铁上标有“220V600W”字样，它们均正常工作1h，产生的热量最少的是（）A.白炽灯B.电熨斗C.电烙铁D.一样大3.如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．两个密闭容器中的电阻一样大，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化．下列说法正确的是（）A.通电一段时间后，左边液面高度比右边高，说明电流通过R1产生的热量比R2少B.通电一段时间后，R1产生的热量等于R2、R3产生的热量之和C.该实验装置是为了探究电流产生的热量与电流的关系D.R3在本实验中主要起到分流的作用，在此实验过程中不会发热4.1度电可以使（）A.80瓦的电视机工作8小时B.40瓦的日光灯工作40小时C.100瓦的电烙铁工作10小时D.10000瓦的电炉工作10小时5.下列关于电功率的几种说法中，正确的是（）A.额定电压高的用电器比额定电压低的用电器的功率大B.电阻小的用电器，功率一定大C.额定电压不同而电阻相同的用电器的额定功率肯定不同D.额定电压不同而电阻相同的用电器的实际功率肯定相同6.小明利用电能表测量某一家用电器的电功率．当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.8kW•h，那么这一个用电器可能是（）A.家庭电扇B.笔记本电脑C.台灯D.电饭锅7.甲乙两用电器电功率之比为1：2，通电时间之比为3：4，则消耗的电能之比为（）A.8：3B.3：8C.3：2D.2：38.某商场安装了一台倾角为30°的自动扶梯，该扶梯在电压为380V的电动机带动下以0.4m/s 的恒定速度向斜上方移动，电动机的最大输出功率为4.9kW。

小灯泡电功率中考实验专题及答案小灯泡电功率中考实验专题一．实验探究题1．在测量小灯泡的电功率时，小明组正确连接如图甲所示的电路；闭合开关后，发现无论怎样调节滑动变阻器，两电表指针始终处于如图乙所示位置，排除故障后，闭合开关，从变阻器接入电路阻值最大时开始记录数据，得到小灯泡U﹣I 图象如图丙所示。

请你解答：1）请用笔画线代替导线将小明组的电路连接完整，要求向右移动滑片时灯泡变亮；（2）小明组发生的故障可能是：接线柱间（选填图甲中的数字编号）出现了（选填“短路”或“断路”）；3）此实验的原理是，XXX组所测小灯泡的额定功率是W。

2．XXX同学用如图甲所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为4.5V。

第1页（共8页）小灯泡额定电压为 2.5V，电阻约为10Ω，滑动变阻器规格为“20Ω0.5A”。

（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。

2）XXX检查电路无误后，闭合开关。

发现灯胆不亮，电流表几乎无示数，电压表有示数，接近电源电压，移动滑片。

实验征象没有产生变化，则招致这种征象大概的原因是。

3）排除故障后，XXX移动滑片P到某一点时，电压表示数（XXX所示）为V，若他想丈量小灯胆的额定功率，应将图甲中滑片P向端（选填“A”或“B”）移动，使电压表的示数为2.5V。

4）XXX移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是W。

5）在不改变甲图连接方式情况下，XXX又用定值电阻替换小灯泡，来探究流过导体的电流与电阻的关系。

实验中，XXX控制电阻两端的电压为2V不变，为了多次完成实验，定值电阻阻值必须在范围内。

3．XXX同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯第2页（共8页）泡标有“2.5V”的字样。

1）图甲是XXX连接的实验电路，同组的XXX同学发现图中有一根导线连接错误，请你在这根导线上打“×”，并在图中矫正。

中考物理电功率题20套(带答案)一、电功率选择题1．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

电功率中考经典题型带答案一、电功率选择题1．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（）A. 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光B. 保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3ΩC. 滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W D. 在保证电路安全的情况下，电路总功率最大可达到12W【答案】C【解析】【解答】A、根据P=UI可得，灯泡正常工作的电流分别为：，；由图知，闭合开关S，两灯泡串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；A不符合题意；B、由可得，两灯的电阻分别为：，；由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，由欧姆定律可得总电阻：；根据串联电路的总电阻等于各分电阻之和可得，R连入电路的最小值： ,B不符合题意；C、滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：，C符合题意；D、在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：，D不符合题意。

故答案为：C。

【分析】根据公式P=UI先计算出两灯正常发光时的电流，两灯串联后，正常发光的是电流较小的一个，再利用公式R=求出两灯的电阻；由于正常发光的是电流较小的一个，则根据P=I2R求出另一盏灯的实际功率；在保证电路安全的情况下，电路中的电流达到正常发光时电流较小的灯泡的电流即为电路可达到的电流，利用P=UI即可求出最大功率.正确的判断电路的最大电流是关键.2．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9× ，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。

中考物理《欧姆定律、电功率》专项练习题(附带答案)一、选择题1.空调、洗衣机、电视机和电冰箱，额定功率最接近1kW的是（）A. 空调B. 洗衣机C. 电视机D. 电冰箱2.一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是（）A. 灯丝电阻增大，功率增大B. 灯丝电阻减小，功率增大C. 灯丝两端电压增大，功率增大D. 灯丝中电流增大，功率减小3.电阻R1和R2串联在电路中时，电功率比为1：2，如R1和R2并联在电路中，电功率之比为（）A. 1：4B. 1：2C. 2：1D. 4：14.如图所示的电路中，闭合开关S，滑动变阻器的滑片P向右滑动时，则（）A． R2的电功率一定减小 B． R2的电功率一定增大C．电流表的示数增大 D．电压表的示数减小5.如图所示，L1“3V 3W”、L2“3V 1.5W”。

灯丝电阻不变，电源电压3V．开关S闭合后，下列说法正确的是（）A．L1和L2的电阻之比是2：1 B．L1和L2的电流之比是1：2C．L1两端电压是2V D．两灯消耗的总功率是1W6.如图，电源电压保持不变，电阻R1的阻值为20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A，电路通电时间为3min.下列说法中不正确的是（）A. 电源电压为6VB. 电阻R2的阻值为30ΩC. 电路的总功率为3WD. 这段时间电路消耗的电能为9J二、填空题7.有一只标有“3.8V 0.3A”的小灯泡。

其中“3.8V”是指小灯泡的。

将小灯泡接在3.0V的电路中，实际的电功率是W．（灯丝电阻不变，结果保留两位小数）8.如图所示，小灯泡L上标有“8V 8W“字样，闭合开关S后，电流表的示数为0.5A。

若不考虑小灯泡电阻随温度的变化，则此时小灯泡的电功率是W，小灯泡在1min内消耗的电能是J。

9.如图甲所示，小灯泡的额定电压为2.5V，开关闭合后，小灯泡正常发光，图乙是通过定值电阻R和小灯泡L的电流与电压关系图象，则小灯泡正常发光时的电流为_________A；通电10s，定值电阻R产生的热量为__________J。

中考物理《电功率（计算题）》专项练习题(附答案)1．某型号的家用电饭煲有两档，其原理如图所示．“1”档是保温焖饭，“2”档是高温烧煮．若已知电阻R0=44Ω，R=2156Ω，求：（1）当开关S置于“1”档时，电路中的电流I1和R0两端的电压U0；（2）当开关S置于“2”档时，电饭煲高温烧煮的功率P．2．小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220V，电饭锅有加热和保温两档，“加热”时额定功率为550W，发热电阻R1和R2阻值不随温度变化，电阻R1在“保温”状态和“加热”状态时功率之比为1：400．求：（1）正常“加热”状态，通过电饭锅的电流是多少？（2）正常“加热”状态，通电10min产生的热量是多少？（3）R2的阻值是多少？3．如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220 V，R1和R2均为电烤箱中的加热元件，R2的阻值为60Ω。

当只闭合S1时为低温挡，低温挡电烤箱的电功率为440 W。

（1）发热电阻R1的阻值是多少？（2）开关怎样闭合为高温挡？高温挡的电功率是多少？（3）小明发现傍晚用电高峰时，电烤箱内比平时温度低，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在1min内电能表的转盘转了30转，电能表的铭牌如图丙所示，则用电高峰时电烤箱的实际功率为多少W？（不考虑电阻值随温度的变化）4．某型号电茶壶的铭牌如表所示；求：某型号的电茶壶型号：JY—456额定电压：220V频率：50Hz额定功率：1100W容量：1L（2）电茶壶正常工作时的额定电流；（3）电茶壶的电阻。

5．如图所示，电源电压保持不变，灯泡L标有“3V；1.5W”字样，电流表A和A1使用的量程均为0~0.6A，将滑动变阻器R的滑片P滑到b端。

（1）断开开关S1，闭合开关S、S2，电压表V的示数为8.0V，电流表A的示数为0.4A，则滑动变阻器的最大阻值及它在5min内产生的热量各是多少？（2）闭合开关S、S1、S2，电流表A1的示数为0.2A，则R1的阻值为多大？（3）断开开关S1、S2，闭合开关S，为了保证电路的安全（忽略温度对灯丝电阻的影响），则滑动变阻器R的阻值调节范围是多少？6．如图，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。

中考物理《电功和电功率的计算》专项练习题(附答案)一、单选题1．小明按如图所示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是（）A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”C．变阻器应选择甲“10Ω 1A”D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同2．如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（）A．0.45W B．0.50W C．0.80W D．0.90W3．某型号电吹风，电动机和电热丝串联．电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2．将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是（）①UI＞P ②P=I2（R1+R2）③UI=P ④P＞Ⅰ2（R1+R2）A．①②B．②③C．①④D．③④4．如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器（a、b为其两端点），电流表串联在电路中，另有一只电压表接在了A、B、C三接线点中的某两点之间．闭合开关S后，当滑片P移至某一端点时，电流表示数为0.4A，电压表示数为8V，再将滑片P移动至另一位置时，电流表示数为0.6A，电压表示数为6V．则下列说法正确的是（）A．电压表接在了A、B两点之间B．电源电压为14VC．在滑动变阻器滑片从b端移动到a端的过程中，定值电阻R0的最大功率为19.6WD．在滑动变阻器滑片从b端移动到a端的过程中，电路消耗的总功率变化了9.6W5．如图甲所示，电源电压恒为4.5V，小灯泡L上标有“2.5V“字样；图乙是通过小灯泡L的电流I与其两端电压U的关系图．闭合开关S，电流表示数为0.2A，下列说法正确的是（）A．此时小灯泡L的电阻值为10ΩB．通电10s电路消耗的电能为90JC．小灯泡L的实际电功率为0.5W D．电阻R的阻值为15Ω6．某洗衣机说明书所列数据如表所示，下列说法正确的是（）额定电压220V额定频率50Hz额定洗衣服、脱水功率440W额定洗衣服、脱水容量3kg整机质量30kgB．洗衣机正常工作时，通过的电流为0.5AC．这台洗衣机所受重力为30ND．洗衣机接在110V的电路中，实际消耗功率为220W7．图甲是某同学“探究电流与电压关系”的电路图，闭合开关S后，滑动变阻器的滑片P从a端移至b 端的过程中，电流表和电压表的示数（I﹣U）如图乙所示，则下列说法正确的是（）A．R0的电阻值是0.2ΩB．该电路最小功率0.05WC．滑动变阻器的总电阻是5ΩD．滑动变阻器R的电功率先变大后变小8．将“3V 1W”和“6V 3W”的灯泡串联接在电源电压是6V的电路上，则它们消耗的Ω实际功率之比是（）A．3Ⅰ4B．4Ⅰ3C．1Ⅰ3D．3Ⅰ19．某同学设计了如图的双向开关电路，电源电压保持不变，灯L l标有“6V 6W”字样，灯L2标有“9V 4.5W”字样．当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法中正确的是（不计灯丝电阻随温度的变化）（）A．电源电压为15VB．L2正常发光时，电路中的电流为2AC．要使L1正常发光，滑动变阻器接入电路的阻值应为3ΩD．当灯L1、L2分别正常发光时，两次电路的总功率之比为4：310．如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（）A．甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W11．图为某电磁炉与液晶电视的产品铭牌。

中考物理专题训练——电功和电功率一、单选题1．甲、乙两用电器的电功率之比为2:3，消耗的电能之比为4:3，则工作时间之比为（）A．8:9B．1:1C．1:2D．2:12．两只小灯泡L1和L2上都标有“6V”字样，小灯泡两端的电压与通过小灯泡的电流变化的关系如图所示。

若把L1和L2接在电源电压为6V的电路中工作，则下列说法错误的是（）A．小灯泡L1的电阻在某一时刻可能是30ΩB．小灯泡L2在某一时刻的实际功率可能是0.4WC．两灯泡串联时电路的总功率是1.2WD．两灯泡并联时电路的总功率是3.6W3．下列关于电学知识说法正确的是（）A．验电器的工作原理是异种电荷相互排斥B．金属导电时，电子定向移动的方向与电流方向相反C．在电压一定时，电阻与电流成反比D．电能表是测量用电器消耗电功率的仪表4．在如图所示的电路中，电源电压保持不变，开关S闭合后，滑动变阻器滑片P向右移动的过程中，灯泡亮度发生变化，下述判断正确的是（）A．电压表示数不变B．电流表示数变大5．汽车超载是发生交通事故的重要原因之一，为了交通安全，很多路段上设置了汽车超载监测站。

如图所示是某监测站称重秤的模拟装置图，下列说法正确的是（）A．图中称重表既可用电压表，也可用电流表B．当车辆越重时，通过定值电阻R0的电流越大C．当车辆越重时，电路消耗的总功率越大D．当车辆越重时，称重表的示数越大6．小明按图示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为10Ω，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是( )A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”C．变阻器应选择甲“10Ω 1A”D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同7．教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连接时要（）A．每两盏灯并联为一组，再分别与一只开关串联B．每两盏灯串联为一组，然后三组并联C．每三盏灯并联为一组，再与开关串联D．这些灯都与开关并联8．如图所示，电源电压为6V，电阻R=20Ω，在S闭合的情况下，下列说法错误的是（）A．在a、b两点间接入一个合适的电压表时，电压表有明显示数B．不能在a、b两点间接入一个电压表C．在a、b两点间接个“2V，0.2A”的小灯泡，小灯泡能正常发光D．在a、b两点间接个10Ω的电阻，电路消耗的电功率为1.2W二、填空题三、作图题14．如图甲所示是某同学常用的一个插线板。

中考物理《电功和电功率的计算》专项练习题(附有答案)一、计算题1．家用豆浆机主要由一个电热器(电热丝)R和一个电动机M带动的打浆器构成，内部电路简化图如图所示．制作豆浆的过程是先加热，后打浆，再加热煮熟，即加热和打浆是交替进行的．某品牌豆浆机铭牌上的部分技术参数如表．请回答：(1) 豆浆机在额定电压下打浆，通过电动机的电流是多少？(2) 电热丝R的阻值是多大？(3) 如图所示是该豆浆机某次正常制作豆浆过程中电热器和电动机交替工作的图象.这次制作豆浆的过程中消耗的电能是多少kW·h？2．如图所示，电源电压保持不变，灯泡上标有“12V6W”，定值电阻R1=120Ω，滑动器R2上标有“50Ω 1A”，电压表的量程选用“0-3V”，断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光．(1)电源电压(2)将滑片移到B端，三个开关都闭合，1min内电路消耗的电能是多少？(3)断开S1，闭合S和S2，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是多少？3．如图甲所示的热熔胶枪是一种装修工具，用于材料涂胶，它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C，单只PTC元件的电阻随温度的变化如图丙所示．求：（1）松开扳机，当温度为80℃时，电路总电阻；（2）扣动扳机，当温度为180℃时，1min电路消耗的电能；（3）当温度180℃时，胶液具有最佳粘性，已知一根胶条质量为40g，若熔化1kg需要吸收6.0×105J热量，试计算在正常情况下使用完一根胶条至少需要的时间．4．如下图所示为一款智能恒温加热杯垫，它具有加热和保温两挡调温功能，当它处于保温挡时，能够使水温长期保持在60%左右，主要参数如下表所示。

求： 品名：恒温加热底座净重：235g额定电压：220V加热功率：16W保温功率：8W(1)用加热杯垫将500g 水由20℃加热到60℃需要2h ，则该杯垫的加热效率是多少？[()34.210J/kg c =⨯⋅水℃](2)1度电可以使该加热杯垫在保温状态下工作多少小时？5．在如图所示的电路中，电源电压恒定为6V ，定值电阻R 1阻值为10Ω，闭合开关S ，电流表的示数为0.9A 。

中考物理复习《电功率》专项提升练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．“千瓦时”是下列哪个物理量的单位（）A．电能B．电流C．电功率D．电压2．如图所示电路，电源电压恒定，灯L标有“6V0.5A”（假设灯丝电阻都不变），闭合开关S、S1，滑片移至a端时，电流表示数为1A，灯泡正常发光；当断开S1，滑片移至b端时，下列说法正确的是（）A．电源电压为3VB．滑动变阻器的电功率为1.5WC．电路中的电流为0.25AD．灯L的实际功率小于0.75W3．观察和实验是进行科学研究的基本方法，也是认识自然规律的重要途径．控制变量法就是一种常用的物理实验研究方法，如图所示的各项实验中不属于．．．这种方法的是()A．将两支试管放入一个烧杯中做熔化实验B．取两根相同的蜡烛做平面镜成像实验C．将两根电阻丝串联起来探究电热与电阻的关系D．用一只手捏住物体探究压强与受力面积的关系4．如图所示电路，阻值为6Ω的电阻与一个“6V3W”的小灯泡串联后接到9V的电路中，小灯泡恰能正常发光；如果在此电路中将“6V3W”的小灯泡换成“6V 4.5W”的小灯泡，那么该小灯泡的实际功率（设电源电压不变）A．等于4.5W B．小于4.5W C．大于4.5W D．等于3W5．让标有“220V800W”的电炉和标有“220V800W”的电动机都正常工作相同的时间，则它们产生的热量（）A．电炉多B．电动机多C．一样多D．无法判断6．一只电能表标有“3 000 r/(kW·h)”字样,现观察转盘转了45圈,那么用电器共消耗了多少电能() A．1.35×105 J B．1.35 kW.h C．0.15 kW·h D．5.4×104 J7．下列实验说明的原理与其应用对应关系中不正确的是A．连通器和水壶都是连通器原理B．天平是等臂杠杆，利用了杠杆平衡原理C．验电器是利用同种电荷相互排斥原理D．白炽灯泡利用了电流的热效应8．如图所示的电路中，电源电压保持不变，R1为定值电阻。

中考物理总复习《电功和电功率的综合计算》专项训练题(附有答案)学校:___________班级：___________姓名：___________考号：___________ 1．铭牌分别为“220V 800W”的电锅和“220V 1200W”的空调，接入如图所示的家庭电路中，求：（1）只闭合开关1S ，电锅正常工作，流过电路的电流；（2）开关1S 和2S 都闭合，正常工作15分钟，电路消耗的电能是多少度。

2．小明家安装了某品牌小厨宝，其加热电阻丝的规格为“220V2000W ”，水箱容积5L 。

（33110kg /m ρ=⨯水，()34.210J /kg c =⨯⋅水℃）正常工作时，问：（1）加热电阻丝的阻值？（2）若水箱内加满水，把水从5℃加热到65℃，加热时间至少多长？3．某品牌电煎锅的简化电路如图所示，它分为高、中、低三挡，最大功率为990W 。

S 为旋钮开关，转动S 可将开关分别调至0、1、2、3挡位置，与该挡的两个触点同时接通。

R 1、R 2、R 3为发热电阻，且阻值恒定。

将电煎锅接入220V 的家庭电路中，当开关S 旋至1挡时，电路的工作电流为1A ；当开关S 旋至2挡时，电路的功率为550W 。

某次用2挡烹饪中，用时1min 将质量为50g 、比热容为()34.010J/kg ⨯⋅℃的某种食物从20℃加热至119℃。

求：（1）电阻R 1、R 2、R 3的阻值；（2）该次烹饪中电煎锅加热食物的效率。

4．图甲是最大功率为1000W 的电煎锅，它分为高、中、低三挡。

图乙是其简化电路图，S 为总开关，S 0为调挡开关，转动S 0可将开关调至1、2、3位置。

R 1、R 2、R 3为发热电阻且阻值相等。

求：（1）电煎锅的中挡电功率；（2）将电煎锅调至中挡煎制食物时，3分钟可将50g食物从4℃加热至139℃，电煎锅加热食物的效率。

【食物的比热容取4.0×103J/（kg⋅℃）】5．如图是某电热锅内部简化电路图，电源电压恒为220V，R1、R2是电热丝，R1的阻值为55Ω。
