精密空调机组及零部件相关专业术语精密空调是指一种可以向机房提供空气循环、空气过滤、冷却、再热及进行温度、湿度控制的空气调节机。
1、制冷型式 Cooling Type风冷Air-cooled风冷系统包括精密空调室内机和配套的室外机，室外机利用空气进行冷却，空调机组通过室外机将机房内的热量散发到室外空气中。
水冷Water-cooled水冷系统包括精密空调室内机和冷却塔，冷却塔向精密空调室内机提供冷却循环水，空调机组通过冷却循环水将机房内的热量散发到室外空气中。
冷冻水Chilled Water冷冻水系统包括精密空调室内机和冷水机组，冷水机组向精密空调室内机提供冷冻循环水，空调机组通过冷冻循环水将机房内的热量散发到室外空气中双冷源Double cold source双冷源系统分为风冷双冷源、水冷双冷源和冷冻水双冷源。
风冷双冷源机组是在风冷机组的基础上再加一套独立的冷冻水盘管系统，水冷双冷源机组是在水冷机组的基础上再加一套独立的冷冻水盘管系统，冷冻水双冷源机组具有两套独立的冷冻水盘管系统。
自然冷Free Cooling常见的自然冷源系统分为风冷自然冷冷水主机+精密空调室内机和精密空调室内机+干冷器两种。
其中，前者精密空调室内机为冷冻水精密空调机组，后者精密空调室内机具有两套独立的制冷系统，系统能自动根据节能条件在两个系统之间切换，达到最大节能效果和保证机器可靠运行之间平衡。
2、器件Component压缩机Compressor空调中的重要组成部件，用于给气态制冷剂增压，精密空调常用的压缩机包括涡旋压缩机（scroll compressor）和转子压缩机（rotor compressor）。
蒸发器Evaporator室内侧进行换热的主要部件，内走制冷剂吸热，外部表面吹过空气放热，形成热交换。
冷凝器Condenser室外侧进行换热的主要部件，内走制冷剂吸热，外部表面吹过空气放热，形成热交换。
球阀Ball Valve安装在制冷系统管路上，控制冷媒的通断，起到开关的作用。
Sump 25513-010-010Plug 25520-050-010Cover 25507-00X-010O-Ring 26100-580-355Screw 61004-083-212REPLACEMENT PARTS 25513-00X 25513-10X 25516-00X 25539-00X 25539-10X Frame 25539-000-020Cover 25507-00X-010Screw 61004-083-212Frame 25539-100-010Cover 25507-00X-010Screw 61054-048-01925515-00X Sump 25515-010-010Plug 25520-040-010Cover 25507-10X-010Ring 25532-80X-000Gasket 25515-000-011Reducer 25520-020-000Screw 61051-052-02825548-00X 25514-00X Sump 25514-000-020Plug 25520-050-010Cover 25507-10X-010O-Ring 26100-580-355Screw 61050-550-25025519-00X 25531-00X Sump 25519-010-010Cover 25507-10X-010Reducer 25520-020-000Plug 25520-040-000Screw 61051-058-030Frame 25530-000-010Cover 25507-10X-010O-Ring 26100-487-180Screw 61008-102-42025537-00X *Replace within 7 installed years or immediately upon evidence of degradation or damage.CMP 25513-00X-000, 25513-10X-000, 25514-00X-000, 25515-00X-000, 25516-00X-000, 25519-00X-000, 25531-00X-000, 25537-00X-000, 25539-00X-000, 25539-10X-000, 25548-00X-000GALAXY POOL DRAINS VGB-2008COMPLIANTFor Multiple Drain Use Only Submerged 95GPM (Floor) / 84GPM (Wall)Life: 7 Years Floor or Wall Flow (GPM)Head Loss (Pa x 10 )3Read and keep these instructions for future reference. Always plumb and install all suction fittings according to all building codes that apply in your area.WARNING: When using two or more suction fittings on a common suction line, suctions must be separated by a minimum of 3 ft or they must be located on two different planes (i.e., one on floor and one on the wall).WARNING: DO NOT locate suction outlets on seating areas or on backrests for such seating areas.TThe maximum flow rating for this suction fitting is 84 GPM (Wall) and 95 GPM (Floor). This suction fitting is designed for installation on side wall or door of hot tubs or pools in conjunction with at least one other suction fitting per pump. DO NOT adapt suction fitting to any pipe size smaller than ASTM 1.5” SCH 40 PVC. Field built sumps should be constructed per ANSI/APSP-16 Figure 2 (see below) found on page 5 of the Standard. Suction fitting and fasteners should be observed for damage or tampering before each use. Missing, broken, or cracked suction fittings shall be replaced before use. Loose suction fittings shall be reattached or replaced before use. Contact your local pool and spa professional for all winterizing instructions and recommendations. Open area of cover is 13.20 in2.Tools Needed: Phillips Head ScrewdriverINSTALLATION INSTRUCTIONS 1. Install sump provided or construct sump per ANSI/APSP-16 Figure 2 (see below) 2. If mounting frame is provided, secure it in concrete or plaster.3. Use mounting screws to secure cover to frame or sump.0713sb WARNING: To reduce the risk of drowning from hair and body entrapment, install suction fittings with a marked flow rate in gallons per minute that exceeds the flow rate of your system by at least 25%. Always use multiple suction outlets. If the fitting/cover breaks, is damaged, or is missing, shut the system down immediately. Do not use the system until damaged parts have been replaced.WARNING: Keep hair and clothing a minimum of 12 inches from all suction fittings and drains at all times. Persons with long hair should secure hair to a minimal length or wear swimming cap. Children should never be left unattended at any time in a swimming pool, spa, or bathtub. Be sure the temperature of the water never exceeds the manufacturer's recommendations.NOTE: In the event that one suction outlet is completely blocked, the remaining suction outlet(s) serving that system MUST have a flow rating capable of the full flow of the pump(s) for the specific suction system.NOTE: Increasing size of the pump may increase flow rate of suction beyond rated safety limits causing entrapment or death.CAUTION: Hair or body parts blocking the spa or pool suctions may become trapped and held against the suction fitting. Entrapment against the suction fittings can result in drowning or other severe injury. Never sit on or lean up against suction fittings. Never exceed the maximum allowable flow rate stated on the suction fitting. The suction fitting and fasteners should be inspected for damage or tampering before each use of the facility. Missing, broken, or cracked suction fittings shall be replaced before using this facility. Loose suction fittings shall be reattached or replaced before use of this facility.CUSTOM MOLDED PRODUCTS | 36 HERRING ROAD, NEWNAN, GA 30265 | WWW.C-M-P .COM * X CAN BE ANY DIGIT 0-9 TO DENOTE COLOR 02040406080100。

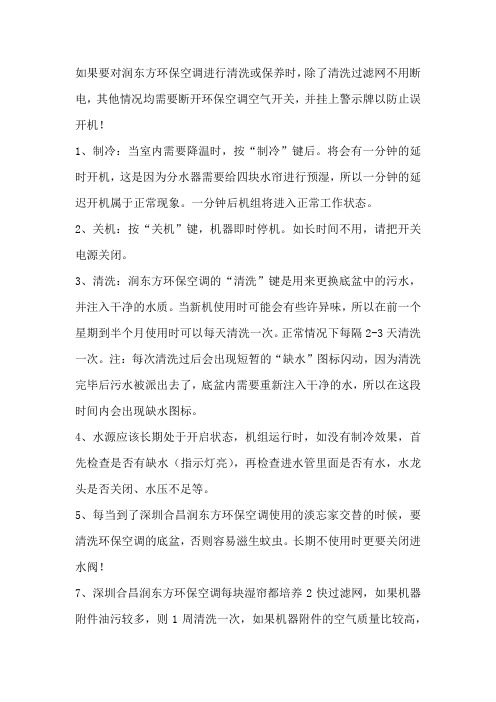

如果要对润东方环保空调进行清洗或保养时，除了清洗过滤网不用断电，其他情况均需要断开环保空调空气开关，并挂上警示牌以防止误开机！
1、制冷：当室内需要降温时，按“制冷”键后。
将会有一分钟的延时开机，这是因为分水器需要给四块水帘进行预湿，所以一分钟的延迟开机属于正常现象。
一分钟后机组将进入正常工作状态。
2、关机：按“关机”键，机器即时停机。
如长时间不用，请把开关电源关闭。
3、清洗：润东方环保空调的“清洗”键是用来更换底盆中的污水，并注入干净的水质。
当新机使用时可能会有些许异味，所以在前一个星期到半个月使用时可以每天清洗一次。
正常情况下每隔2-3天清洗一次。
注：每次清洗过后会出现短暂的“缺水”图标闪动，因为清洗完毕后污水被派出去了，底盆内需要重新注入干净的水，所以在这段时间内会出现缺水图标。
4、水源应该长期处于开启状态，机组运行时，如没有制冷效果，首先检查是否有缺水（指示灯亮），再检查进水管里面是否有水，水龙头是否关闭、水压不足等。
5、每当到了深圳合昌润东方环保空调使用的淡忘家交替的时候，要清洗环保空调的底盆，否则容易滋生蚊虫。
长期不使用时更要关闭进水阀！
7、深圳合昌润东方环保空调每块湿帘都培养2快过滤网，如果机器附件油污较多，则1周清洗一次，如果机器附件的空气质量比较高，
则可以考虑半个月到1个月清洗一次，视好久而定。
1规格及附件1：规格12外部装配部件图3 外形尺寸图4 安装方法及注意事项1：安装方法①吸油烟机最低部位与炉灶表面的参考距离为670~750mm，但该距离应至少为650mm。
如果炉灶规定了较大的安装距离，则应以炉灶的规定为准。
②如安装参考图所示，在墙上钻5个深度约为60mm的Φ10孔，最上方2孔埋入2个Φ 10金属膨胀螺栓，其余3孔埋入Φ 10塑料膨胀管，用膨胀螺栓的螺母和2只Φ5木螺钉将主机挂板紧固在墙上（中间一孔暂不拧螺钉）。
③若需安装上装饰罩，请在主机挂板正上方的适当位置，钻2个Φ10孔（如安装参考图所示），分别埋入2只Φ10塑料膨胀管，用Φ5只木螺钉将上装饰罩挂板水平紧固在墙上。
④将主机挂在主机挂板上，并确保主机挂牢和平稳。
⑤如安装参考图所示，将Φ5木螺钉拧入主机挂板的中间孔，以防主机掀翻。
⑥将出风管插入出风口环槽底部，用2只ST4*10自攻螺钉将出风管固定在出风口上，并在衔接处用铝箔胶带固定密封。
⑦将出风管从预先钻好的Φ185墙孔中引出室外，室外的出口应低于室内。
若墙内排烟口径小于出风管时，可采用转接头进行转接，连接方式见右图。
注意：1. 加装转接头后，会降低吸烟排气能力。
2.安装时请将出风管充分拉展开，避免排气不畅和增加噪音，并将出风管多余部分截出。
⑧拉出上装饰罩，用2只M4*8螺钉将其紧固在上装饰罩挂板上。
⑧将油杯水平插入器具底部的油杯挂脚中，并平推到位。
⑩接通器具的电源，试运行机器，确认机器的各功能是否正常。
2：注意事项①.本器具请勿与建筑物的金属部（壁内钢丝等）接触，施工时请注意。
②.请勿将机体埋入墙内，墙壁内的钢丝有漏电场合，会流至机体。
③.使用灶具的宽度应在吸油烟机宽度之内。
④. 吸油烟机排除的气体不应排到用于排出燃烧燃气或其他燃料的烟雾使用的热烟道中。
⑤.请使用随机附件中的出风管，不可采用其他规格的出风管，否则会影响吸烟排气效果。
⑥.出风管不可拉开太长和弯曲太多，以免影响吸烟排气效果。
润东方环保空调有着11项核心技术以及8个主要配件
深圳合昌讲解的便是这8个主要配件：
◎新一代高效环保加厚四面包边湿帘
润东方蒸发式冷风机采用加厚降温湿帘，超强蒸发，加倍降温，并采用多层波纹式设计，大换热面积，能有效提高蒸发效率，换热效果更好更明显；降温湿帘采用新一代高分子环保材料与空间交联技术，质地结实易清洗，同时符合国际标准认证，抑菌性好，防藻性能1级，绿色环保，且，易清洗。
四边采用PVC全包边设计，能有效固定并保护湿帘，提高湿帘使用寿命。
无毒无味，耐腐蚀
◎一体化弓叶刀前掠式风叶
润东方风叶采用碳纤维复合材料，弓叶刀前掠式风叶设计，风叶重压不变形，不断裂。
该叶片属自主专利技术，具有风流整流效果，整体风量大，风压高，噪音低，运行更加平稳。
◎坚固PP环保工程塑料外壳
润东方蒸发式冷风机外壳表面光洁，采用全新特殊环保工程抗老化塑料，韧性好，防老化，抗紫外线，正常使用寿命年以上。
模具均设计有热流道，外壳成型注塑均匀稳定性好。
改进后的风筒在强度方面和风道的流线及噪音方面都有很高的技术提升。
机组外形美观，进风更流畅，并具有较强防溢水特点
◎高品质电机
采用低振动、低噪音、低故障及耐高湿、耐腐蚀全铜机芯电机，运行稳定，电机信赖性在国内行业处于领先！
◎屋檐型格栅
雨水打在房子的屋檐上，水顺着屋檐直接流到地上，而不会打进房子里，润东方蒸发式冷风机创新性运用屋檐挡水的原理，设计出屋檐型格栅，能有效防止酸性有腐蚀性雨水进入机内，提高产品使用寿命，同时屋檐式设计，不会阻碍室外空气进入机内。
◎敞开式软管分水盘布水系统
润东方蒸发式冷风机采用敞开式软管分水盘布水系统，分水间隔均匀，水流通过Y型分水器能均匀淋在湿帘上，永不堵塞，使湿帘能够全面浸透，换热更均匀，制冷效果更显著。
◎液晶控制面板
液晶控制面板，操作方便，一目了然。
带时间、温度、湿度控制系统（选配），故障提醒功能，微电脑主板控制，提示各种故障信息，方便及时处理，易学易懂，节约工时成本。
行业独创抽风功能，瞬间变送风为抽风。
一体控制面板集机器主板与控制面板为一体，具有故障率超低，检修方便的特点。
◎立式进水阀
采用无耗能自动补水系统，不堵塞，故障超低，稳定性高，十万次运行品质保证。
也正是这8个配件，才组成了润东方环保空调的工作原理：
润东方蒸发式冷风机的核心部件是高效蒸发式湿帘--“纯天然多层波纹植物纤维叠合物”。
根据水蒸发吸收热量，蒸发面积影响蒸发效率”这一自然物理现象，水泵不间断的将底盆水箱内的水抽出并通过淋水管组件均匀的分布在湿帘上，室外的热空气经过环保空调百叶外壳进入湿帘层，在其中与水进行充分热交换，水的快速蒸发而吸收空气的热量，使得空气降温，再由高效低噪音的蒸发式冷风机加压送入室内，从而达到降温与通风的目的。
