防爆变频器应用详解

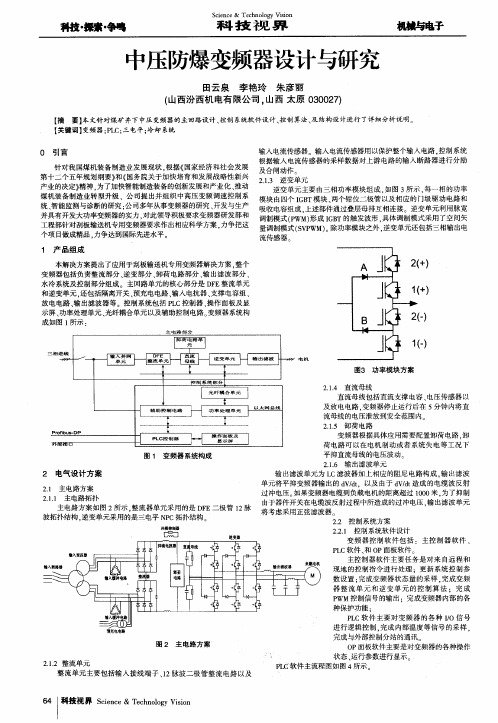

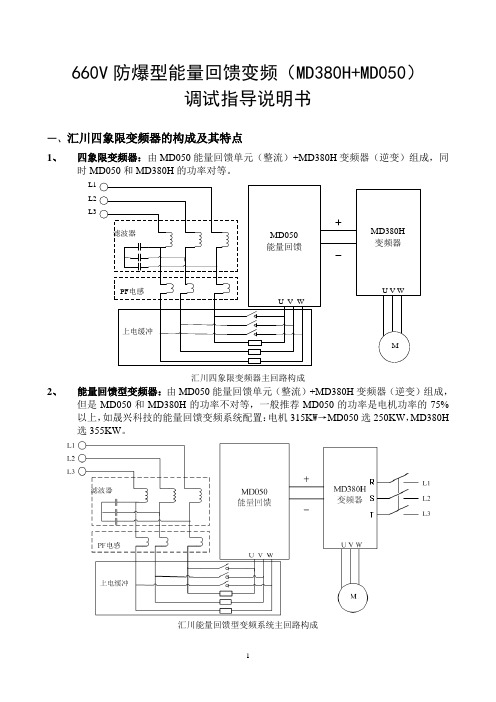

660V 防爆型能量回馈变频（MD380H+MD050）调试指导说明书一、汇川四象限变频器的构成及其特点 1、四象限变频器：由MD050能量回馈单元（整流）+MD380H 变频器（逆变）组成，同时MD050和MD380H 的功率对等。

L3汇川四象限变频器主回路构成2、能量回馈型变频器：由MD050能量回馈单元（整流）+MD380H 变频器（逆变）组成，但是MD050和MD380H 的功率不对等，一般推荐MD050的功率是电机功率的75%以上，如晟兴科技的能量回馈变频系统配置：电机315K W →MD050选250KW ，MD380H 选355KW 。

汇川能量回馈型变频系统主回路构成输入侧主回路电气图四象限设备现场框架示意图（90KW防爆四象限变频实拍）660V 防爆能量回馈型变频设备现场框架示意图（MD830H-7T-355G+MD050-7T-250G ）MD050-7T-250GLC滤波PFC电感上电缓冲电路1）四象限型变频系统（即MD380H和MD050功率对等），43、系统电气原理图，如上图。

二、参数设置三、电机自学习选择矢量控制运行方式，在变频器运行前，必须准确输入电机的名牌参数，MD380H变频器据此名牌参数匹配标准电机参数；矢量控制方式对电机参数依赖性很强，要获得良好的控制性能，必须获得被控电机的准确参数。

电机参数自动调谐步骤如下：①将命令源（B0-02）选择为操作面板命令通道（即将该参数设置为B0-02=0）。

②请按电机实际参数（名牌参数）输入下面的参数：③如果是电机可以和负载完全脱开，则B1-27请选择为2（动态自学习），这时操作面板会显示TUNE并闪烁，然后请按操作面板上的“RUN”键，大于1秒后电机将开始运行，自动进行电机学习；如果电机不可和负载完全脱开，则B1-27请选择为1（静态自学习），这时操作面板会显示TUNE并闪烁，然后请按操作面板上的“RUN”键，电机不会运行，开始自学习。

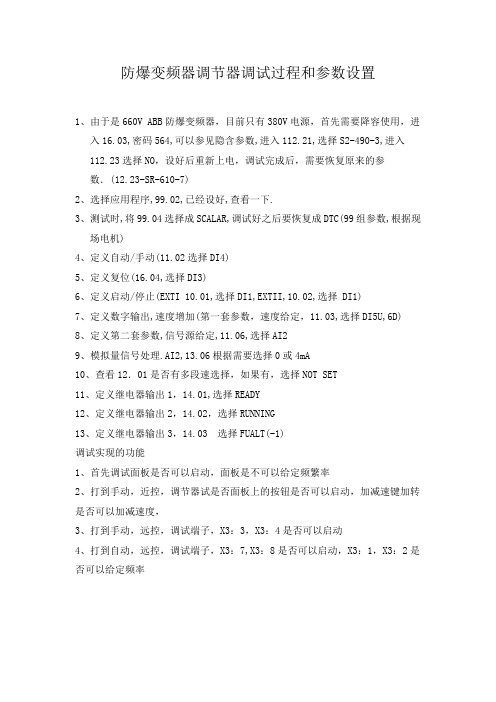

防爆变频器调节器调试过程和参数设置
1、由于是660V ABB防爆变频器，目前只有380V电源，首先需要降容使用，进
入16.03,密码564,可以参见隐含参数,进入112.21,选择S2-490-3,进入112.23选择NO，设好后重新上电，调试完成后，需要恢复原来的参
数．(12.23-SR-610-7)
2、选择应用程序,99.02,已经设好,查看一下.
3、测试时,将99.04选择成SCALAR,调试好之后要恢复成DTC(99组参数,根据现
场电机)
4、定义自动/手动(11.02选择DI4)
5、定义复位(16.04,选择DI3)
6、定义启动/停止(EXTI 10.01,选择DI1,EXTII,10.02,选择 DI1)
7、定义数字输出,速度增加(第一套参数，速度给定，11.03,选择DI5U,6D)
8、定义第二套参数,信号源给定,11.06,选择AI2
9、模拟量信号处理.AI2,13.06根据需要选择0或4mA
10、查看12．01是否有多段速选择，如果有，选择NOT SET
11、定义继电器输出1，14.01,选择READY
12、定义继电器输出2，14.02，选择RUNNING
13、定义继电器输出3，14.03 选择FUALT(-1)
调试实现的功能
1、首先调试面板是否可以启动，面板是不可以给定频繁率
2、打到手动，近控，调节器试是否面板上的按钮是否可以启动，加减速键加转是否可以加减速度，
3、打到手动，远控，调试端子，X3：3，X3：4是否可以启动
4、打到自动，远控，调试端子，X3：7,X3：8是否可以启动，X3：1，X3：2是否可以给定频率。

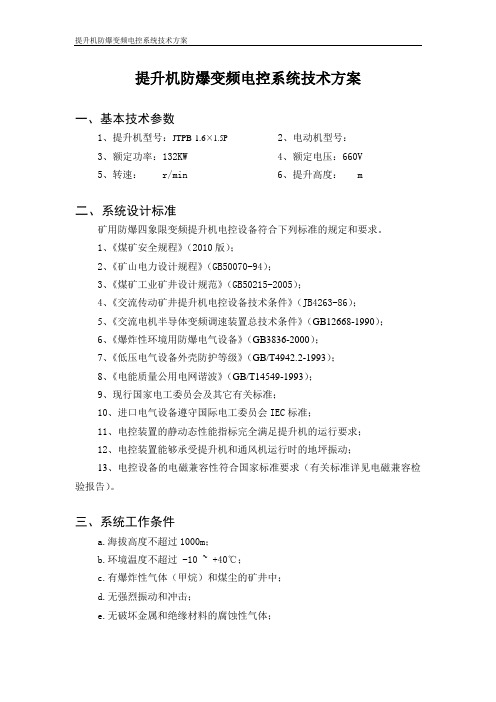

提升机防爆变频电控系统技术方案一、基本技术参数1、提升机型号：JTPB-1.6×1.5P2、电动机型号：3、额定功率：132KW4、额定电压：660V5、转速： r/min6、提升高度： m二、系统设计标准矿用防爆四象限变频提升机电控设备符合下列标准的规定和要求。

1、《煤矿安全规程》（2010版）；2、《矿山电力设计规程》（GB50070-94）；3、《煤矿工业矿井设计规范》（GB50215-2005）；4、《交流传动矿井提升机电控设备技术条件》（JB4263-86）；5、《交流电机半导体变频调速装置总技术条件》（GB12668-1990）；6、《爆炸性环境用防爆电气设备》（GB3836-2000）；7、《低压电气设备外壳防护等级》（GB/T4942.2-1993）；8、《电能质量公用电网谐波》（GB/T14549-1993）；9、现行国家电工委员会及其它有关标准；10、进口电气设备遵守国际电工委员会IEC标准；11、电控装置的静动态性能指标完全满足提升机的运行要求；12、电控装置能够承受提升机和通风机运行时的地坪振动；13、电控设备的电磁兼容性符合国家标准要求（有关标准详见电磁兼容检验报告）。

三、系统工作条件a.海拔高度不超过1000m；b.环境温度不超过 -10 ~ +40℃；c.有爆炸性气体（甲烷）和煤尘的矿井中；d.无强烈振动和冲击；e.无破坏金属和绝缘材料的腐蚀性气体；f.能防止水滴渗入；g.安装种类：Ⅲ类；h.污染等级：3级。

四、基本设计原则★安全第一⑴完全按GB/T17626（等效于IEC801）的电磁兼容性要求进行设计和试验,并通过国家权威部门测试。

⑵除实现《煤矿安全规程》所要求的保护功能外，再根据提升机运行工况增加其他相应的保护功能。

★性能可靠⑴优选进口高性能电气传动装置和电气元件；⑵能用软件实现的功能不再增加硬件，使系统结构更加简单、合理；⑶借助我公司多年从事全数字提升机电控的成熟经验，形成品质卓越的电控系统。

变频技术在皮带输送机上的应用作者：刘飞来源：《城市建设理论研究》2013年第21期摘要：在煤矿生产中，在皮带机上引入变频技术，可以节约大量电能。

文章首先对通用变频技术和防爆变频器技术进行了分析，并对防爆变频技术在皮带机上的应用进行了举例说明。

关键词：变频技术；皮带输送机；防爆中图分类号： TM921.51 文献标识码： A 文章编号：可利用的煤矿资源，随着各地煤矿资源的不断开采已经越来越少，各企业之间的竞争越来越激烈，作为用电大户的煤炭企业，能否有效提高企业的综合竞争力，就在于能否有效提高机械设备的减少污染排放程度以及节能效率。

在设备中融入变频技术是一项重要的提高企业竞争力、保证企业长期稳定发展、节能减排以及保护环境的举措。

机械设备的用电量在当前的煤矿开采作业中占总用电量的百分之七十以上，因此，煤矿开采企业节能减排的关键就是变频技术的应用，在煤矿生产中变频技术的应用具有非常重要的意义。

变频技术凭借着其良好的节能性与可控性，迅速进入到了煤矿市场，虽然说优点多多，但是在选择变频器的时候也要进行多方面考虑，对其可控性、可靠性、实用性、简易性以及安全性等方面都要进行综合考察，要选取高效合理的变频设备。

1 通用变频技术分析VVVF 变频、矢量控制变频、直接转矩控制变频都是交—直—交变频中的1 种，其共同特点是输入功率因数低，谐波电流大，直流回路需要大的储能电容，再生能量又不能反馈回电网，即不能四象限运行。

为此，矩阵式交—交变频应运而生。

由于矩阵式交—交变频省去了中间直流环节，从而，省去了体积大、价格贵的电解电容，其实现功率因数为1，输入电流为正弦且能四象限运行，系统的功率密度大。

该技术目前虽尚未成熟，但吸引着众多学者深入研究。

矢量控制变频调速是将异步电动机在三相坐标系下的定子交流电流通过三相—两相变换，等效成两相静止坐标系下的交流电流，再按转子磁场定向旋转变化，等效成同步旋转坐标系下的直流电流Im1、It1( Im1 相当于直流电动机的励磁电流， It1 相当于与转矩成正比的电枢电流) ，模仿直流电动机的控制方法，求得直流电动机的控制量，再经过相应坐标的反变化，实现对异步电动机的控制。

如何解决防爆变频器散热问题安全问题，一直是矿井的关注重点。

这时候就需要防爆变频器，而机器的使用难免会发热。

防爆变频器在当今煤矿，矿井中广泛使用，但防爆变频器散热问题是一直关注问题。

防爆变频器的所有元件都装在隔爆型防爆腔内，空气不能流动，散热问题成为防爆变频器所要解决的关键问题。

热管是一种传热性极好的人工构件，它利用"相变"传热的原理与金属铜、铝等实体材料和天然传热方式完全不同。

其有效导热性是铜、铝等有色金属的成百上千倍。

常用的热管由三部分组成:主体为一根封闭的金属管，内部有少量工作介质和毛细结构，管内的空气及其他杂物必须排除在外。

在防爆变频器内部，逆变模块是发热最多的器件，约占整个变频器所有散热量的一半，整流模块也是发热相当多的，它所发的热量约占整个变频器的45%，而剩下的5%则是电解电容、充电电阻、均压电阻以及印制板上的发热元件等所发生的热量。

热管工作时利用了三种物理学原理：(1)在真空状态下，液体的沸点降低。

(2)同种物质的汽化潜热比显热高得多。

(3)多孔毛细结构对液体的抽吸力可使液体流动。

防爆变频器与热源靠近的一段(蒸发段)内的液体吸热而蒸发，蒸汽携带汽化潜热经空腔流向另一段(冷凝段)，汽体经管壁与外界冷媒体换热放出潜热而完成了传热任务，冷凝成液体，经毛细结构的抽吸或重力回流到蒸发段进入下一个工作循环。

热管散热器就是利用热管技术对散热器进行改进而制作出来的新品。

对于双面散热的分立电力电子器件，风冷的全铜或全铝散热器的热阻只能达到0.04 ℃/W。

而这种热管散热器的热阻达到0.01 ℃/W。

在自然对流冷却条件下，热管散热器比实体散热器的性能可提高10倍以上。

热管散热器可以采用自冷的方式，无需风扇，没有噪音，免维修，安全可靠。

防爆变频器采用了一种新的散热技术-热管散热技术。

散热问题可以得到解决，也就相当于安全问题解决了一大半了。

更多信息关注：E讯网。

矿用隔爆兼本质安全型交流变频器四象限绞车电控系统上海伟肯实业有限公司 2012-1-1 版本目录第一章产品基本信息介绍 (03)第二章设计原则及依据 (05)第三章电控系统技术说明 (07)第四章变频器参数设定 (16)第五章操作流程 (18)第六章故障和报警 (19)第七章元件清单 (22)第八章原理接线图 (23)第一章产品基本信息介绍1.1概述BPJ7系列矿用隔爆兼本质安全型交流变频器是一种集真空磁力起动器、数字式变频调速装置及相关的散热技术为一体的高新技术产品。

该产品适用于交流50Hz、额定电压660V的异步电动机重负荷软起动、软停车和运行过程控制，具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，其起动曲线有“S”型和线性二种。

该曲线可根据现场实际工况进行调整，从而减少起动时对设备的动张力。

此外，变频器具有在线控制功能，可根据电机的负荷变化，调整电机工作电源电压和频率，从而达到所需转矩。

具有明显的节能效应，可实现经济运行。

随着煤矿自动化程度的不断提高，变频器正以其节能、高效、安全、可靠的特点，逐渐成为今后煤矿电机设备调速控制的发展方向，并得以广泛的应用。

本产品主要用于煤矿井下或露天矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备的软起动、软停车和运行过程控制，即用于煤矿井下绞车提升机、刮板运输机、给煤机、风机、局扇、水泵及油泵等设备的调速控制。

1.2产品型号主要规格参数：a）输入电压：AC660V，50/60Hz，75%Ue～110% Ue，电网不平衡度：最大为电网线电压的±3%。

b）输出电压：电压随频率呈线性变化。

c）额定功率：200kW，功率因素：0.97（额定负载下）；频率分辨率：0.01Hz。

d）额定电流：660VAC，216A；额定过载电流：150%额定电流1min。

e）起动频率：0.5～60Hz 可调设定，频率分辨率：0.01Hz。

f）工作制：连续工作制或短期工作制。
