ZJT-250-660矿用隔爆兼本质安全型变频调速装置使用说明1

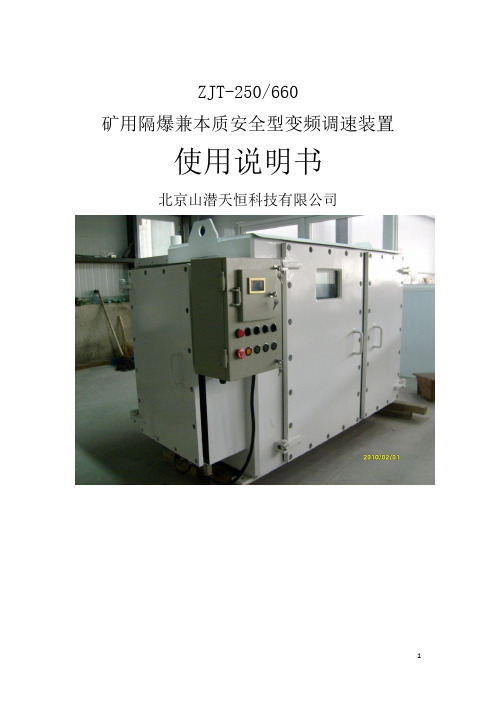

ZJT-250/660矿用隔爆兼本质安全型变频调速装置使用说明书北京山潜天恒科技有限公司使用前请详细阅读本说明书注意事项1．变频器隔爆外壳壳体结构和本安及非本安电路的电气参数，在出厂前均已装配调试合格，用户严禁改动变频器壳体的结构和电气参数，以确保本产品的防爆性能、电气性能和本安性能。

2．设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后20分钟开盖”。

3．外壳应接地良好。

4．接线时请注意输入接线柱标志R、S、T(电源)和输出接线柱标志U、V、W（电机）,不得接错。

U、V、W端子一旦接入电源会造成变频器严重损坏。

5．在变频器防爆主腔内进行操作时，手上必须带接地导线或静电环。

6．变频器电源R、S、T停电以后20分钟内禁止对变频器隔爆主腔内的任意电路进行操作，用仪表确认电容放电完毕，方可实施主腔内作业。

7．负载运行过程中尽量避免瞬时停电。

8．禁止对变频器主回路及控制回路进行耐压试验，如对与变频器有电路联系的相关设备进行耐压试验之前应将与变频相关的电路断开。

9．测量变频器输出电压时必须使用整流或交流电压表，使用其它一般电压表或数字式电压表测量高频脉冲电压时，容易因显示不准确而产生误操作。

10．变频器与电机间最大距离应在1000米以内，为防止干扰，输出电缆最好选用屏蔽电缆。

11．使用中应尽可能避开有淋水的地方，在井下断掉电源一段时间后重新使用之前，请打开防爆主腔确认内部是否有潮湿积露存在，如发现潮湿积露需采取除湿措施后方可使用。

12．变频器的输出相序不受输入相序的影响，改变输入相序并不能改变变频部分的相序输出。

在变频系统的输入供电改变时，应对变频器的工频、变频状态下电机的转向进行测试，以防事故发生。

13．任何故障发生后，必须保证在已停止状态，复位才有效。

14．安装使用中不得随意改变本说明书中的配接设备。

15．非专业操作人员不得使用,防止造成误操作。

目录1概述..............................................................................2基本参数.......................................................................3结构特征..............................................................4变频调速原理及变频器电气系统主要组成...................5安装、调试...................................................................6操作....................................................................................7保养维修...................................................................................8故障处理...................................................................................9包装运输及储存................................................................................... 10定货需知...............................................................................11质量保证...................................................................................1.概述1.1主要特点及用途ZJT-250/660矿用隔爆兼本质安全型变频调速装置（以下简称控制柜）适用于交流50 Hz、电压660 V 供电系统、250KW及以下三相交流电动机的调速控制，具有启动转矩大、起停平稳等特点，能实现交流电机在各种负载情况下的平滑启动、调速、停车等功能，彻底消除机械及电气冲击，延长设备使用寿命。

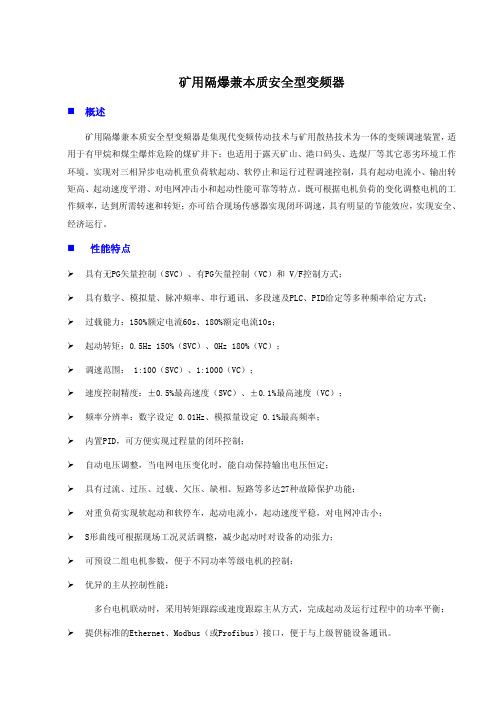

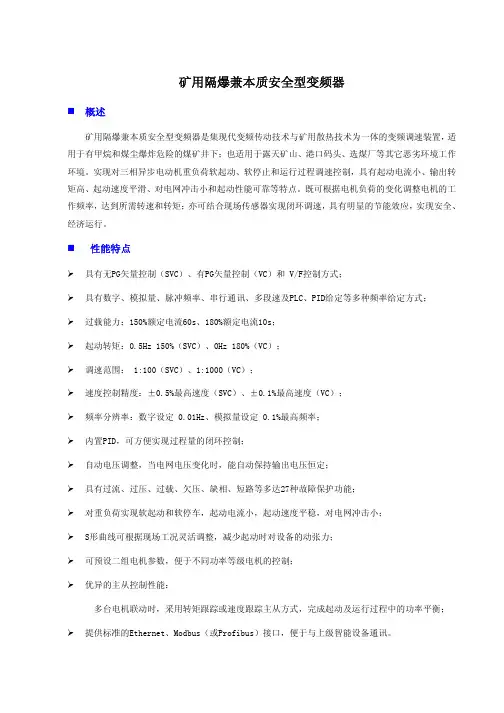

矿用隔爆兼本质安全型变频器概述矿用隔爆兼本质安全型变频器是集现代变频传动技术与矿用散热技术为一体的变频调速装置，适用于有甲烷和煤尘爆炸危险的煤矿井下；也适用于露天矿山、港口码头、选煤厂等其它恶劣环境工作环境。

实现对三相异步电动机重负荷软起动、软停止和运行过程调速控制，具有起动电流小、输出转矩高、起动速度平滑、对电网冲击小和起动性能可靠等特点。

既可根据电机负荷的变化调整电机的工作频率，达到所需转速和转矩；亦可结合现场传感器实现闭环调速，具有明显的节能效应，实现安全、经济运行。

性能特点¾具有无PG矢量控制（SVC）、有PG矢量控制（VC）和 V/F控制方式；¾具有数字、模拟量、脉冲频率、串行通讯、多段速及PLC、PID给定等多种频率给定方式；¾过载能力：150%额定电流60s、180%额定电流10s；¾起动转矩：0.5Hz 150%（SVC）、0Hz 180%（VC）；¾调速范围： 1:100（SVC）、1:1000（VC）；¾速度控制精度：±0.5%最高速度（SVC）、±0.1%最高速度（VC）；¾频率分辨率：数字设定 0.01Hz、模拟量设定 0.1%最高频率；¾内置PID，可方便实现过程量的闭环控制；¾自动电压调整，当电网电压变化时，能自动保持输出电压恒定；¾具有过流、过压、过载、欠压、缺相、短路等多达27种故障保护功能；¾对重负荷实现软起动和软停车，起动电流小，起动速度平稳，对电网冲击小；¾S形曲线可根据现场工况灵活调整，减少起动时对设备的动张力；¾可预设二组电机参数，便于不同功率等级电机的控制；¾优异的主从控制性能：多台电机联动时，采用转矩跟踪或速度跟踪主从方式，完成起动及运行过程中的功率平衡； ¾提供标准的Ethernet、Modbus（或Profibus）接口，便于与上级智能设备通讯。

KXJT-140/660矿用隔爆兼本质安全型变频调速控制箱使用说明书执行标准:Q/YF001-2012 GB3836-2000目录一、用途与适用范围二、主要技术指标三、工作原理及操作方法四、设备安装与接线五、使用注意事项六、保养、维修七、运输、贮存八、订货须知及售后服务一、用途与适用范围1、用途KXJT-140/660矿用隔爆兼本质安全型变频调速控制箱（以下简称变频调速控制箱）分为变频回路和工频回路，其中变频回路为四象限运行变频器，工频回路主要控制油泵电机、水泵电机、风机。

本产品适用于煤矿井下有沼气爆炸性混合物、有煤尘的场所，适用于皮带输送机、绞车提升、水泵等类似场合。

所用线路供电要求为交流50Hz、电压660V。

该变频调速控制箱采用了先进的交-直-交变频控制技术，具有多种控制模式供选择，调速范围广、调速灵活方便、抗干扰能力强、使用寿命长，是井下变频调速控制箱的最佳选择。

另外，该变频调速控制箱具有起动电流小、起动平稳、节能效果显著、可频繁起动等优点，可替代井下各种软起动装置。

2、适用范围安装地点的海拔高度不超过2000m；工作环境温度为-5℃~+40℃，空气相对湿度不大于95%（+20℃）；用于有甲烷与煤尘爆炸性气体的环境；无破坏金属和绝缘材料的腐蚀性气体的地方；环境污染等级为3级；安装类别为Ⅲ类；输入电压波形为正弦波；输入电压幅值波动不超过额定值-15%~+15%。

二、主要技术指标1、产品隔爆型式及型号意义1.1 隔爆型式：隔爆型“Exd[ib]I”；1.2型号意义额定电压总功率变频调速隔爆兼本安型控制箱2、产品主要技术参数3、外形尺寸：长*宽*高：1910*1200*1400（mm）图一、变频调速控制箱外形图三、结构特点由图一所示，变频调速控制箱主要由隔爆箱体、操作台两部分组成。

隔爆箱体为长方形，A为进线腔，B为滤波电抗腔，C为整流器腔、D腔为逆变器腔、E腔为控制系统腔、F腔为PMU本安腔、G腔为出线腔。

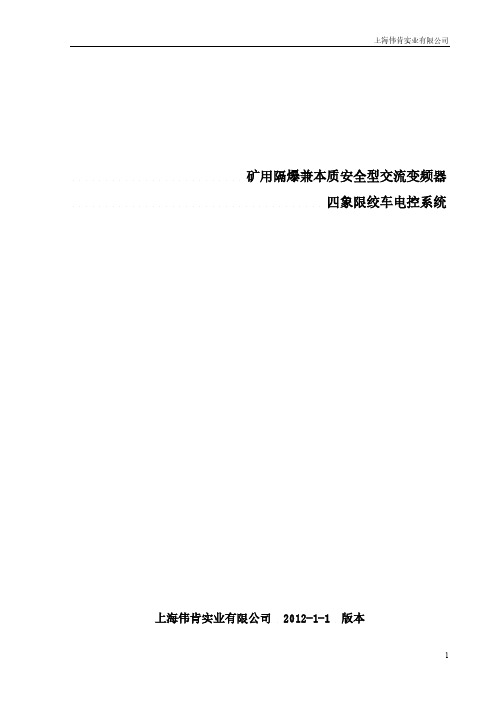

上海伟肯实业有限公司矿用隔爆兼本质安全型交流变频器四象限绞车电控系统上海伟肯实业有限公司 2012-1-1 版本上海伟肯实业有限公司目录第一章产品基本信息介绍 (03)第二章设计原则及依据 (05)第三章电控系统技术说明 (07)第四章变频器参数设定 (16)第五章操作流程 (18)第六章故障和报警 (19)第七章元件清单 (22)第八章原理接线图 (23)上海伟肯实业有限公司第一章产品基本信息介绍1.1概述BPJ7系列矿用隔爆兼本质安全型交流变频器是一种集真空磁力起动器、数字式变频调速装置及相关的散热技术为一体的高新技术产品。

该产品适用于交流50Hz、额定电压660V的异步电动机重负荷软起动、软停车和运行过程控制，具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，其起动曲线有“S”型和线性二种。

该曲线可根据现场实际工况进行调整，从而减少起动时对设备的动张力。

此外，变频器具有在线控制功能，可根据电机的负荷变化，调整电机工作电源电压和频率，从而达到所需转矩。

具有明显的节能效应，可实现经济运行。

随着煤矿自动化程度的不断提高，变频器正以其节能、高效、安全、可靠的特点，逐渐成为今后煤矿电机设备调速控制的发展方向，并得以广泛的应用。

本产品主要用于煤矿井下或露天矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备的软起动、软停车和运行过程控制，即用于煤矿井下绞车提升机、刮板运输机、给煤机、风机、局扇、水泵及油泵等设备的调速控制。

1.2产品型号主要规格参数：a）输入电压：AC660V，50/60Hz，75%Ue～110% Ue，电网不平衡度：最大为电网线电压的±3%。

b）输出电压：电压随频率呈线性变化。

c）额定功率：200kW，功率因素：0.97（额定负载下）；频率分辨率：0.01Hz。

d）额定电流：660VAC，216A；额定过载电流：150%额定电流1min。

e）起动频率：0.5～60Hz 可调设定，频率分辨率：0.01Hz。

矿用隔爆兼本质安全型真空馈电说明书kjz-□/1140(660)矿用隔爆本质安全型真空馈电开关执行标准：mt871-2000q/jykd101-2021安装和操作说明exd[ib]ⅰ河南济源矿业电器有限公司河南省济源市矿用电器有限责任公司henanjiyuankuangyongdianqi目录一、概述..............................................................................1二、型号说明........................................................................1三、使用条件与范围...............................................................1四、产品主要技术参数............................................................1五、外形尺寸........................................................................3六、安装调试........................................................................4七、操作说明..................................................................4八、维护保养........................................................................11九、运输与储存........................................................................11十、注意事项............................................................11十一、订货须知.....................................................................11十二、售后服务 (12)―2―河南省济源市矿用电器有限责任公司henanjiyuankuangyongdianqi一、概述1.用途与功能KJZ-□ / 1140（660）矿用隔爆本安型真空馈电开关（以下简称馈电开关）主要用于煤矿井下及其他周围介质中含有甲烷和煤尘混合物的爆炸性气体环境。

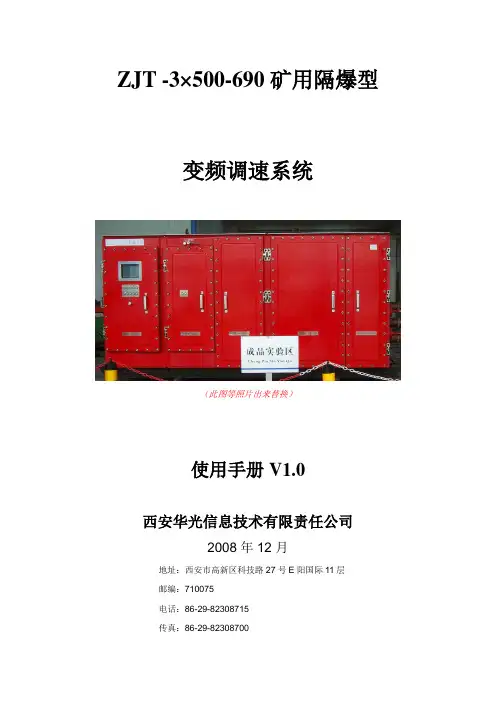

ZJT -3×500-690矿用隔爆型变频调速系统（此图等照片出来替换）使用手册V1.0西安华光信息技术有限责任公司2008年12月地址：西安市高新区科技路27号E阳国际11层邮编：710075电话：86-29-82308715传真：86-29-82308700一、综述(一)概述随着电力电子技术、微电子技术、控制技术和网络化技术的高速发展，尤其是高电压、大功率电力电子器件的开发与应用，使交流变频调速技术得以迅速发展，现已逐渐推广到矿山的输送机系统。

以交流变频调速为核心技术的驱动装置因其精确灵活的控制功能、运行的稳定可靠以及显著的节能效果正逐步取代原有的“软启动”驱动系统（降压启动、液力耦合器、CST等）成为皮带输送机的主流驱动设备。

ZJT×500/660矿用隔爆兼本安型变频器组合控制装置（以下简称装置）是由西安华光信息技术有限责任公司研制生产的新一代大容量变频胶带机的控制驱动装置。

装置采用国际先进ACS800水冷系列通用变频器，可对3台及以下三相交流电动机进行软起动、软停止和变频调速控制，并能对电动机及供电线路进行保护；配有660V AC、220V AC、24VDC辅助电源，供输送机附属设备、以及控制使用。

作为隔爆型的带式输送机的软启动器、软停止的自动控制装置，可广泛用于含有甲烷混合气体、具有煤尘爆炸危险的煤矿井下输送机驱动控制。

(二)功能特点●适用于煤矿井下大巷及顺槽长距离胶带输送机驱动控制；●精确的软启动、软停车控制性能；●可实现多点、多驱动功率平衡控制；●可在低于同步转速的任何速度下长期运行；●具备与上位以及其它系统的通讯功能；●全中文操作控制界面方便灵活；●全中文运行状态参数、故障信息、运行趋势显示；●高度集成、搬运方便；(三)工作条件本装置符合国家标准GB3836《爆炸性气体环境用电气设备》及国际标准IEC60079的要求。

可在以下条件下正常工作：●海拔不超过2000m；当海拔超过1000m，每升高100m，降容1%使用；●周围空气温度为（0～+40）°C ；●周围空气相对湿度不大于95%（+25°C 时）；●在有沼气与煤尘爆炸性混合物的矿井中；●无破坏绝缘的气体或蒸汽的环境中；●无显著摇动和冲击振动的地方；●能防止滴水的地方；●与水平面安装倾斜度不超过15°；●地震裂度不超过8度。

ZJT-2×250/660变频控制柜及MPW-15绞车技术协议双方代表就中煤中天合创项目用ZJT-2X250/660变频控制柜及MPW-15绞车产品进行认真协商，达成技术协议如下：一. ZJT-2X250/660型变频控制柜技术说明ZJT-2×250/660型变频驱动柜采用模块化设计，一个柜体同时控制二台驱动电机及一台皮带张紧的电控部分，由控制单元、开关单元、整流单元和逆变单元组成。

ABB传动与北京山潜天恒科技有限公司联合开发，采用ABB的ACS800变频器，AB公司的PLC 控制单元。

1.结构紧凑性能可靠，维护量低，一个柜体采用功率平衡控制两台电机，实现自动调速功能；含MPW-15绞车电气控制部分。

2.变频控制柜采用自然风冷进行冷却；3.一个柜体，两台变频器，功率平衡相差低于1%。

4.电压等级：660V（允许电压波动范围±10%）；5.额定功率下，效率不低于98%；6.6脉冲全波整流，额定频率为50HZ，频率分辨率为0.01HZ；7.具有过载保护、短路保护、过压保护、欠压保护、缺相保护、漏电闭锁保护等功能。

具有故障记录功能。

8.变频器应能接收胶带机保护的所有信息上传到地面。

9.可与张紧绞车通讯实现张紧绞车数据的上传。

10.中文人机界面，可全面显示驱动系统各种运行参数及设备状态。

并能实现就地控制和远程控制功能。

支持以太网通讯也可以使用硬线联接远程控制。

11.装置具备对外通讯接口RS485，可与矿井自动化系统实现组网，实现数据集中采集。

硬线上位通讯联接点位端子1,2 上位机上位机给系统起/停开关量信号，1起动0停止端子3,4 上位机上位机给系统急停开关量信号，1正常0急停端子5,6 上位机系统状态开关量信号。

1正常，0故障端子7,8 上位机系统状态开关量信号。

1运行，0停止二．ZJT-2×250/660矿用隔爆兼本质安全型变频调速装置规格：（a）额定输入功率： 2×250kW（b）额定输入电压： 660 VAC（c）额定输入电流：510 A（d）输出电压范围：0-660 VAC（e）输出电流范围：0-2×225 A（f）输出频率范围：5-50Hz（g）载波频率：3kHz（h）冷却方式：热管冷却1.环境要求a．海拔高度不超过2000m；b. 周围环境温度不超过5℃～﹢40℃；c. 环境相对湿度不大于95%（﹢25℃）；d. 在具有甲烷和煤尘等爆炸性气体混合物浓度不超过《煤矿安全规程》中规定的安全含量的危险场所；e. 无蒸汽或破坏金属和绝缘材料的腐蚀性气体的场所；f. 无显著摇动和剧烈冲击振动的环境；g. 采取防滴水措施的地方。
