简单电阻电路的分析.

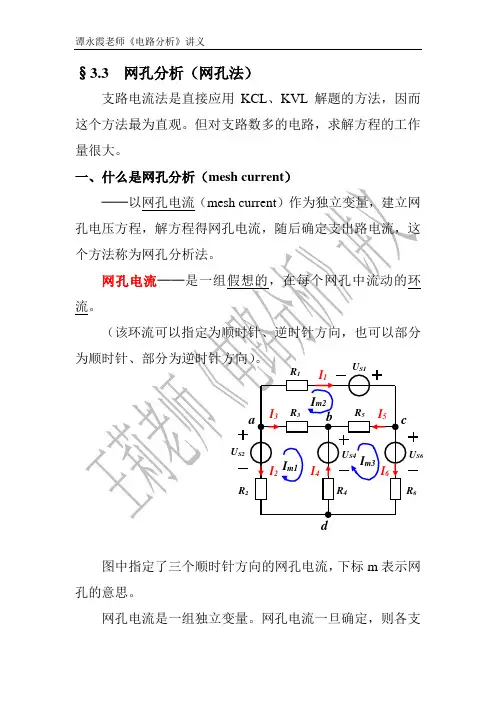

§3.3 网孔分析（网孔法）支路电流法是直接应用KCL、KVL解题的方法，因而这个方法最为直观。

但对支路数多的电路，求解方程的工作量很大。

一、什么是网孔分析（mesh current）图中指定了三个顺时针方向的网孔电流，下标m表示网孔的意思。

网孔电流是一组独立变量。

网孔电流一旦确定，则各支路电流可用网孔电流唯一表示。

如图示：⎭⎬⎫=-=+-=-=-==363253142131221,,,,m m m m m m m m m I I I I I I I I I I I I I I I （1） 二、建立网孔电压方程（∑RI = ∑U S ）之规则在三个网孔中，沿着网孔电流方向观看各元件上的电压支路电流。

显然，就求解方程来说，网孔分析比支路电流法简便。

一些记号及其含义： 以（2）式为例：43211R R R R ++=网孔1的自电阻，它等于网孔1中各个电阻之和。

312R R -=网孔1与网孔2之间的互电阻。

当两个网孔电流在互电阻上同向时，互电阻等于公共电阻之和；反向时，等于公共电阻之和的负值。

413R R -= 网孔1、3之间的互电阻。

注意：在计算网孔自电阻与互电阻时，独立源都处于置零状态。

42)1(S S S U U U -=∑ 网孔1中独立电压源电压之代数和。

（各电压源电压的方向与网孔电流一致时，前面取负号；反之取正号）。

引进自电阻、互电阻后，（2）式可简写成：S m m m U I R I R I R (1)313212111∑=++分析上式，可得编写网孔方程的规则为：自电阻×自网孔电流＋∑互电阻×相邻网孔电流（当相邻网孔电流在互电阻上同向时，互电阻为正；反向时为负；没有公共电阻时，互电阻为零） = 自网孔中各个独立电压源电压之代数和。

如果电路中有受控源存在，则在建立网孔方程时，先将受控源看作独立电源，然后将控制量转换成用网孔电流表示，并将方程整理成一般形状。

必须注意，在整理后的方程中，上述关于确定自电阻、互电阻与网孔中独立电压源电压之代数和的规则，一般已不再适用了。

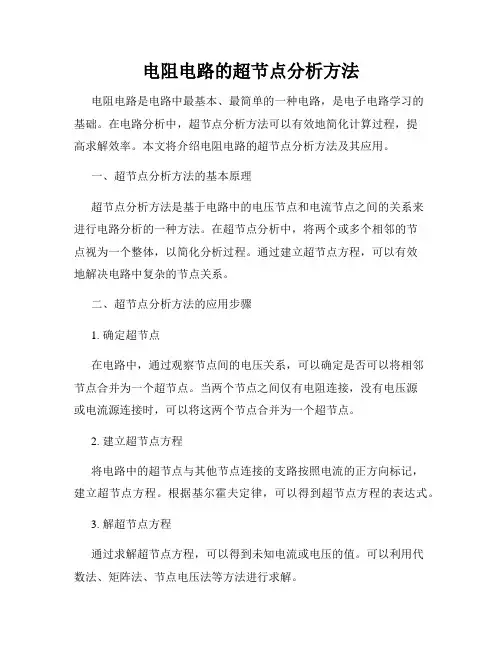

电阻电路的超节点分析方法电阻电路是电路中最基本、最简单的一种电路，是电子电路学习的基础。

在电路分析中，超节点分析方法可以有效地简化计算过程，提高求解效率。

本文将介绍电阻电路的超节点分析方法及其应用。

一、超节点分析方法的基本原理超节点分析方法是基于电路中的电压节点和电流节点之间的关系来进行电路分析的一种方法。

在超节点分析中，将两个或多个相邻的节点视为一个整体，以简化分析过程。

通过建立超节点方程，可以有效地解决电路中复杂的节点关系。

二、超节点分析方法的应用步骤1. 确定超节点在电路中，通过观察节点间的电压关系，可以确定是否可以将相邻节点合并为一个超节点。

当两个节点之间仅有电阻连接，没有电压源或电流源连接时，可以将这两个节点合并为一个超节点。

2. 建立超节点方程将电路中的超节点与其他节点连接的支路按照电流的正方向标记，建立超节点方程。

根据基尔霍夫定律，可以得到超节点方程的表达式。

3. 解超节点方程通过求解超节点方程，可以得到未知电流或电压的值。

可以利用代数法、矩阵法、节点电压法等方法进行求解。

4. 检验结果对求解得到的电流或电压进行检验，确保计算的准确性。

可以通过比较电流或电压源的功率来进行检验。

三、示例分析为了更好地理解超节点分析方法的具体应用，以下以一个电阻电路的例子进行分析。

假设有一个由3个电阻连接的电路，其中两个电阻连接的节点可以合并为一个超节点。

电路连接如下图所示：+---R1---+| |V1 | |+---R2---+---R3---+|GND根据电路示意图可以确定一个超节点，节点A和B合并为超节点。

建立超节点方程：(V1 - VA) / R1 + (VA - VB) / R2 + VB / R3 = 0解超节点方程，求得VA和VB的值。

检验结果，计算电压源V1的功率和电阻R1、R2、R3上的电流是否满足功率守恒定律。

根据以上步骤进行计算，即可得到电阻电路的超节点分析结果。

结论电阻电路的超节点分析方法是一种有效且常用的电路分析方法。

电阻电路的基尔霍夫定律分析电阻电路是电子学中最基础也最常见的电路之一。

为了准确地描述和分析电阻电路中的电流和电压分布，基尔霍夫定律被广泛应用。

本文将对基尔霍夫定律在电阻电路中的应用进行详细分析。

一、基尔霍夫定律简介基尔霍夫定律是电路分析中的重要定理，由德国物理学家叶芝·基尔霍夫于19世纪提出。

基尔霍夫定律主要包括两个方面：基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

基尔霍夫电流定律（KCL）指出，在任何节点上，电流进入该节点的总和等于电流离开该节点的总和。

换句话说，节点内的电流代数和为零。

基尔霍夫电压定律（KVL）则指出，沿着闭合回路的总电压等于该回路中各个电压源和电阻元件的电压之和。

换句话说，电路中各个元件的电压代数和为零。

二、基尔霍夫定律在电阻电路中的应用在电阻电路中，我们可以利用基尔霍夫定律来分析电路中的电流和电压分布。

以下是两种常见的电阻电路，以及如何应用基尔霍夫定律来分析它们。

1. 简单串联电阻电路简单串联电阻电路是由多个电阻按照顺序连接而成的电路。

假设有三个电阻R1、R2和R3按顺序串联，电流从电源的正极依次通过这三个电阻，再返回电源的负极。

我们希望利用基尔霍夫定律求解各个电阻的电流和电压。

根据基尔霍夫电流定律，在电阻R1处，电流由电源进入，设电流为I1；在电阻R2处，电流由R1流入，设电流为I2；在电阻R3处，电流由R2流入，设电流为I3。

由于电流在串联电路中不变，因此I1 =I2 = I3。

根据基尔霍夫电压定律，在这个回路中，电压源的电压等于电阻R1、R2和R3的电压之和，即V = V1 + V2 + V3。

2. 并联电阻电路并联电阻电路是由多个电阻同时连接到电源的正负极之间的电路。

假设有三个电阻R1、R2和R3同时连接到电源的正负极，电流从电源的正极同时通过这三个电阻，再返回电源的负极。

我们希望利用基尔霍夫定律求解各个电阻的电流和电压。

根据基尔霍夫电流定律，在并联电路的节点上，电流进入节点的总和等于离开节点的总和。

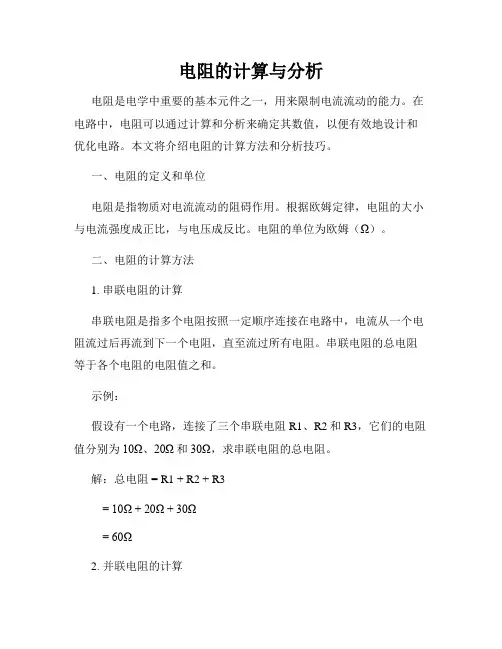

电阻的计算与分析电阻是电学中重要的基本元件之一，用来限制电流流动的能力。

在电路中，电阻可以通过计算和分析来确定其数值，以便有效地设计和优化电路。

本文将介绍电阻的计算方法和分析技巧。

一、电阻的定义和单位电阻是指物质对电流流动的阻碍作用。

根据欧姆定律，电阻的大小与电流强度成正比，与电压成反比。

电阻的单位为欧姆（Ω）。

二、电阻的计算方法1. 串联电阻的计算串联电阻是指多个电阻按照一定顺序连接在电路中，电流从一个电阻流过后再流到下一个电阻，直至流过所有电阻。

串联电阻的总电阻等于各个电阻的电阻值之和。

示例：假设有一个电路，连接了三个串联电阻R1、R2和R3，它们的电阻值分别为10Ω、20Ω和30Ω，求串联电阻的总电阻。

解：总电阻 = R1 + R2 + R3= 10Ω + 20Ω + 30Ω= 60Ω2. 并联电阻的计算并联电阻是指多个电阻同时连接在电路中，电流在分支之间分流，各个电阻的电流值相同。

并联电阻的总电阻等于各个电阻电阻值的倒数和的倒数。

示例：假设有一个电路，连接了三个并联电阻R1、R2和R3，它们的电阻值分别为10Ω、20Ω和30Ω，求并联电阻的总电阻。

解：总电阻 = 1 / (1/R1 + 1/R2 + 1/R3)= 1 / (1/10Ω + 1/20Ω + 1/30Ω)≈ 5.45Ω三、电阻的分析技巧1. 网孔分析法网孔分析法是一种基于基尔霍夫定律的电路分析方法，适用于复杂电路中电阻的分析。

该方法通过划分电路为不相交的网孔，以网孔为单位进行电路分析。

2. 节点电压法节点电压法也是一种基于基尔霍夫定律的电路分析方法，适用于复杂电路中电阻的分析。

该方法通过通过定义节点电压和电流方向，以节点为单位进行电路分析。

3. 电压分压定律电压分压定律指出，当电流通过多个串联电阻时，每个电阻上的电压与其电阻值成正比。

这一定律可以用来分析串联电阻电路中各个电阻上的电压分布。

4. 电流分流定律电流分流定律指出，当电流通过多个并联电阻时，每个电阻上的电流与其电导值成正比。

实验报告：简单电路实验背景电路是电子学的基础，是电子设备正常工作的必要条件。

电路实验是培养学生实践能力和创造精神的重要手段之一。

本次实验旨在通过搭建一个简单的电路，对电路中的电阻、电流、电压等基本概念进行了解和掌握。

实验材料•电源（电池或电流源）•电阻•电流表•电压表•连接线实验步骤1. 搭建电路根据实验要求，按照以下步骤搭建电路：1.将电源的正极和负极分别与电阻的两端相连，形成串联电路。

2.将电流表连接在电阻上，用来测量电路中的电流。

3.将电压表的正极和负极分别与电阻的两端相连，用来测量电路中的电压。

2. 测量电流和电压1.打开电源，调节电流表和电压表的量程适合本次实验。

2.记录电路中的电流和电压数值。

3. 改变电阻通过更换不同阻值的电阻，观察并记录电路中的电流和电压的变化。

实验结果1. 电路搭建情况按照实验步骤搭建电路后，可以看到电路整体连接良好，无松动或短路等现象。

2. 电流和电压的测量结果在不同阻值的电阻下，通过测量电流和电压，得到如下结果：电阻阻值（Ω）电流（A）电压（V）100 0.5 50200 0.3 60300 0.2 60400 0.15 60500 0.12 603. 结果分析根据实验结果可以得出以下结论：1.在串联电路中，电流在各个部分是相等的。

2.随着电阻阻值的增加，电流的数值逐渐减小。

3.在串联电路中，电压在各个元件上的数值相加等于电源的电压。

实验建议根据本次实验的结果及分析，给出以下建议：1.在实验中，可以尝试用不同的电源来搭建电路，观察并比较不同电源对电路特性的影响。

2.尝试搭建并测量并联电路，观察并记录电路中的电流和电压的变化。

3.进一步深入学习和理解电阻、电流和电压的关系，加深对于电路的基本概念的理解。

4.注意安全操作，避免高压电源接触人体，避免电路短路等危险情况的发生。

总结通过本次实验，我们搭建了一个简单的串联电路，测量了不同阻值电阻下的电流和电压，并对实验结果进行了分析和总结。

电阻电路的交流等效电路解析解计算电阻电路是电路中最简单的一类电路，其特点是电流和电压之间的关系符合欧姆定律。

在交流电路中，电压和电流随时间的变化呈现正弦波形，因此需要将电阻电路转换为等效的交流电路进行分析和计算。

本文将介绍电阻电路的交流等效电路解析解的计算方法。

一、电阻电路基本概念回顾在回顾电阻电路的基本概念时，我们知道电阻是指抵抗电流流动的能力，单位为欧姆(Ω)。

电阻的值可以用来描述电阻的大小，越大则电流通过的越困难。

根据欧姆定律，电流(I)等于电压(U)与电阻(R)的比值：I = U/R二、电阻电路的交流等效电路当电阻电路接入交流电源时，电流和电压都会随时间变化，呈现正弦波形。

为了方便分析和计算，我们将电阻电路转换为等效的交流电路。

根据欧姆定律，电流和电压满足以下关系：U = IR在交流电路中，电压和电流的关系可以用复数形式表示：U = U_m * cos(ωt+φ_v)I = I_m * cos(ωt+φ_i)其中，U_m和I_m分别为电压和电流的最大值，ω为角频率，t为时间，φ_v和φ_i为相位差。

将其代入欧姆定律，可得：U_m * cos(ωt+φ_v) = I_m* cos(ωt+φ_i) * R将上式化简得：U_m/R * cos(ωt+φ_v) = I_m * cos(ωt+φ_i)两边取实部，得到等效电路中的电流和电压关系：U_m/R * cos(ωt+φ_v) = I_m * cos(ωt+φ_i)可以看出，在等效电路中，电流和电压的相位差与原电路中的相位差相同，但电压的幅值除以电阻值，得到等效电路中的电流幅值。

三、电阻电路的交流等效电路解析解计算在进行交流等效电路解析解计算时，我们可以利用欧姆定律和复数运算的方法。

1. 计算等效电路中的电流幅值：由等效电路中电流和电压关系的实部得：I_m = U_m/R2. 计算电流和电压的相位差：由等效电路中电流和电压关系得：φ_v = φ_i通过以上两个步骤，我们可以得到电阻电路的交流等效电路的解析解计算结果。

电阻电路的稳定性分析与评估电阻电路的稳定性是指电路在各种外部因素变化的情况下，仍能保持其正常运行状态的能力。

稳定性是电路设计和使用的关键要素之一，特别是在高精度、高可靠性的电子系统中。

本文将就电阻电路的稳定性问题进行分析与评估。

一、电阻电路的基本原理电阻电路是由电源、电阻和导线等组成的电路。

电阻是电路中最基本的元件之一，用来限制电流的流动。

电阻的稳定性对整个电路的性能和工作状态有重要影响。

二、电阻的稳定性评估指标评估电阻的稳定性通常从以下几个方面进行考虑：1. 温度系数：电阻的温度系数是指单位温度变化下电阻值的变化率。

电阻温度系数越小，说明电阻对温度的依赖性越小，稳定性越好。

2. 长期稳定性：长期稳定性是指电阻在长时间使用过程中，其电阻值是否会发生明显的漂移。

长期稳定性好的电阻，其电阻值变化范围较小。

3. 年龄性能：电阻的年龄性能是指电阻在使用一定时间后，其性能是否会发生衰减或退化。

优质电阻在长时间使用后，其电阻值变化较小，性能相对稳定。

三、电阻电路的稳定性分析方法为了评估电阻电路的稳定性，可以通过以下方法进行分析：1. 实验测量：可以利用实验仪器测量电阻在不同温度下的阻值变化，得到温度系数。

同时，还需进行长时间使用实验，观察其长期稳定性和年龄性能。

2. 数据分析：通过分析电阻元件的相关数据手册、技术规格书等文件，了解电阻的性能指标，从而评估其稳定性。

3. 模拟仿真：利用电路仿真软件，对电阻电路进行模拟，观察其在不同条件下的响应和稳定性。

这将为电路设计提供重要参考。

四、电阻电路的稳定性改进措施在电阻电路设计中，为了提高电路的稳定性，可以采取以下措施：1. 选择优质电阻：选用温度系数小、长期稳定性好的电阻元件，以确保电路在温度变化和使用时间的影响下依然稳定。

2. 热散热设计：对于高功率电阻，在电路布局和散热设计上要注意热量的散发，以避免温度过高导致电阻值的变化。

3. 温度补偿：对于对温度变化敏感的电路，可采用温度传感器和自动补偿电路，实时监测环境温度，并对电路进行相应的补偿。

电阻电路的频率响应分析电阻电路是电子电路中最简单的电路之一，由电阻元件构成，其具有稳定的特性和线性的响应。

在电阻电路中，电流和电压之间的关系可以通过欧姆定律来描述。

然而，当输入信号的频率变化时，电阻电路的响应会发生改变，这就是电阻电路的频率响应。

本文将针对电阻电路的频率响应进行分析，并通过实例说明其应用。

一、频率响应的定义频率响应指的是电路对不同频率的输入信号所表现出的特性。

在电阻电路中，频率响应的分析主要围绕着电压和电流的幅值以及相位的变化展开。

频率响应通常可以通过幅频特性和相频特性来描述。

二、幅频特性幅频特性是指电路的输出信号幅值与输入信号频率之间的关系。

在电阻电路中，由于电压和电流之间满足欧姆定律的线性关系，所以其幅频特性保持不变。

即无论输入信号频率为多少，输出信号的幅值始终与输入信号的幅值成正比。

这是因为电阻元件没有对频率的选择性，不会对不同频率的信号产生衰减或增益。

三、相频特性相频特性是指电路的输出信号相位与输入信号频率之间的关系。

在电阻电路中，由于电阻元件是无源元件，不会对输入信号的相位产生影响。

因此，电阻电路的相频特性保持不变，输出信号的相位始终与输入信号的相位相同。

四、电阻电路的应用举例1. 信号传输电阻电路的频率响应特性使其在信号传输中具有广泛的应用。

由于电阻电路能够保持信号的幅值和相位不变，因此常用于信号的衰减和传输。

例如，在音频放大器中，电阻电路可以用于控制输入信号的幅度，以实现音频信号的放大。

2. 滤波器电阻电路也可以用作简单的滤波器。

通过选择合适的电阻值，可以将特定频率范围内的信号滤除或通过。

在高通滤波器中，电阻电路可以将低频信号进行衰减，只传递高频部分；而在低通滤波器中，电阻电路可以将高频信号进行衰减，只传递低频部分。

3. 相位补偿由于电阻电路的相频特性保持不变，因此在某些应用中可以用于相位补偿。

例如，在音频设备中，为了确保不同频率的声音能够同步播放，常常需要对不同频率的信号进行相位修正。

电阻电路的截止频率分析电阻电路是电学中最基本且常见的电路之一。

在电路中，电阻是一种阻碍电流通过的元件，其特性通常用电阻值来表示。

当在电路中加入电感或电容等元件时，电阻电路的特性就会发生变化。

本文将对电阻电路的截止频率进行分析，以便更好地理解其工作原理及应用。

一、电阻电路的基本原理电阻电路是由电源、电阻和导线组成的简单电路。

在电路中，电源为电荷提供能量，当电流通过电阻时，由于电阻的存在，电子在导线中产生阻力，形成电压降。

二、截止频率的概念截止频率是指在某种电路中，输出信号的幅值下降到输入信号幅值的70.7%时所对应的频率。

截止频率是衡量电路工作范围及频率响应特性的重要指标，对于电阻电路也是如此。

三、高通滤波电路的截止频率分析高通滤波电路是一种能够只传递高于截止频率的信号的电路。

在电阻电路中，如果在电阻之外串接一个电容元件，就形成了一个简单的高通滤波电路。

根据RC电路的特性，截止频率（fc）可以通过以下公式计算：fc=1/（2πRC）。

四、低通滤波电路的截止频率分析低通滤波电路是一种能够只传递低于截止频率的信号的电路。

在电阻电路中，如果在电阻之外并联一个电感元件，就形成了一个简单的低通滤波电路。

根据RL电路的特性，截止频率（fc）可以通过以下公式计算：fc=1/（2πRL）。

五、带通滤波电路的截止频率分析带通滤波电路能够只传递一定范围内的频率信号，通常由高通滤波电路和低通滤波电路组成。

在电阻电路中，如果将一个高通滤波电路与一个低通滤波电路串联，就得到了一个带通滤波电路。

该电路的截止频率（fc）可以通过高通滤波电路和低通滤波电路的截止频率计算得出。

六、频率响应曲线与截止频率频率响应曲线是描述电路在不同频率下对输入信号的响应程度的曲线。

在电阻电路的频率响应曲线中，截止频率处的幅值会出现下降。

截止频率越高，对高频信号的衰减越明显；截止频率越低，对低频信号的衰减越明显。

因此，根据截止频率可以判断电阻电路对不同频率信号的处理能力。

第二章 电阻电路的分析主要内容：定理法：叠加定理、替代定理、戴维南定理（诺顿定理）； 等效变换法：独立电源的等效变换、电阻的Y -Δ转换、移源法； 系统化法：节点电压法、回路电流法。

§2-1 线性电路的性质·叠加定理(superposition theorem)一、 线性电路的概念由线性元件及独立电源组成的电路。

电源的作用是激励，其它元件则是对电源的响应。

二、 线性电路的性质 1、齐次性： 若有图示的线性电路，在单电源激励下，以2R 的电流2i 为输出响应，则容易得到：s u R R R R R R R i 13322132++=由于321,,R R R 为常数，故有：s ku i =2显然，2i 与su 成比例。

在数学中，被称为“齐次性”，而在电路理论中则称为“比例性”。

2、相加性在图示的两激励电路中，若仍以2R 的电流2i 作为输出响应，则有：u+ |2us u+ ||2us s i R R R u R R i 2112121+++=显然，2i 由两项组成，第一项为电压源单独作用时，在电阻上引起的响应，每二项为电流源单独作用时，在电阻上引起的响应，每一项只与某个激励源成比例。

也即，由两个激励所产生的响应，表示为每一个激励单独作用时产生的响应之和。

这在数学中称为“相加性”，在电路理论中则称为“叠加性”。

三、 叠加定理在任何线性电阻电路中，每一元件的电流或电压都是电路中各个独立电源单独作用时在该元件产生的电流或电压的叠加。

叠加性是线性电路的一个根本属性。

注：叠加定理适用于线性电路。

在叠加的各分电路中，不作用的电压源置零（即，电压源用短路代替），不作用的电流源置零（即，电流源用开路代替），电阻不更动，受控源保留在各分电路中。

和分电路中的电压、电流的参考方向可以取为原电路中的相同方向，求和时，应注意各分量前的“+”、“-”号。

原电路的功率不等于按各分电路计算所得的功率叠加，这是因为功率是电压和电流的乘积。

电阻电路的超节点解析解计算电阻电路是电路中最基本的一种电路，在电子学和电路分析中有着重要的地位。

要正确地分析和计算电阻电路的性质和参数，超节点法是一种有效的计算方法。

本文将介绍超节点法的基本原理，并通过实例来演示如何使用超节点法进行电阻电路的解析解计算。

一、超节点法的基本原理超节点法是一种简化电路分析的方法，特别适用于包含电压源和电阻的电路。

其基本思想是将电压源和电阻连接的节点看作一个整体，即超节点。

通过将超节点拆解为其他节点，在计算过程中可以简化计算，提高效率。

超节点法的步骤如下：1. 选择一个适当的节点作为超节点，并设定一个参考节点；2. 根据电压源和电阻的关系，用KCL（Kirchhoff's Current Law）或KVL（Kirchhoff's Voltage Law）等基本电路定律写出方程；3. 利用代数运算和求解方程组的方法，求解未知变量；4. 根据解析结果，计算所需电路参数。

二、超节点法的实例演示为了演示超节点法的使用，我们以一个简单的电阻电路为例进行分析和计算。

如下图所示：```------+-----R1-----+| |V1 R3| |------+-----R2-----+| || V2| |------+------------+```其中，R1、R2、R3为电阻，V1、V2为电压源。

我们选择节点V1作为超节点，将两个电压源连接的节点看作整体。

设定参考节点为V2。

根据超节点法的步骤，我们可以列出以下方程：1. 对于超节点V1，根据KCL，入流等于出流：(V1 - V2)/R1 + (V1 - 0)/R2 = 0 （方程1）2. 对于参考节点V2，根据KCL，入流等于出流：(V2 - V1)/R1 + (V2 - 0)/R3 = 0 （方程2）接下来，我们解方程（1）和方程（2）。

首先，将方程（1）中的分数项通分，并移项得到：V1/R1 + V1/R2 - V2/R1 = 0然后，将方程（2）中的分数项通分，并移项得到：V2/R1 + V2/R3 - V1/R1 = 0整理一下得到：V1 (1/R1 + 1/R2 + 1/R1) - V2/R1 = 0V2 (1/R1 + 1/R3) - V1/R1 = 0继续整理：(1/R1 + 1/R2 + 1/R1) V1 - V2/R1 = 0(1/R1 + 1/R3) V2 - V1/R1 = 0现在我们可以使用代数运算和求解方程组的方法，解出V1和V2的值。

02分电阻电路的分析方法-(1)电阻电路的分析方法一、是非题1.图示三个网络a、b端的等效电阻相等。

2.当星形联接的三个电阻等效变换为三角形联接时，其三个引出端的电流和两两引出端的电压是不改变的。

3.对外电路来说，与理想电压源并联的任何二端元件都可代之以开路。

4.如二端网络的伏安特性为U=-20-5I，则图示支路与之等效。

5.两个电压值都为U S的直流电压源，同极性端并联时，可等效为一个电压源，其电压值仍为U S。

6.左下图示电路中，如100V电压源供出100W功率，则元件A吸收功率20W。

7.对右上图示电路，如果改变电阻R1，使电流I1变小，则I2必增大。

二、单项选择题2.在左下图示电路中，当开关S由闭合变为断开时，灯泡将(A)变亮(B)变暗(C)熄灭3.右上图示电路中电流I为(A)趋于无限(B)12A(C)6A(D)9A4.当标明“100Ω，4W”和“100Ω，25W”的两个电阻串联时，允许所加的最大电压是(A)40V (B)70V (C)140V5.电路如左下图所示，已知电压源电压U S=230V，内阻R S=1Ω。

为使输出电压为220V、功率为100W的灯泡正常发光，则应并联(A)22盏灯 (B)11盏灯 (C)33盏灯6.对右上图示电路，节点1的节点方程为(A)6U1-U2=6 (B)6U1=6 (C)5U1=6 (D)6U1-2U2=27.左下图示二端网络的电压、电流关系为(A)u=10-5i(B)u=10+5i(C)u=5i-10(D)u=-5i-108.右上图示电路中的电流I为(A)0.25A (B)0.5A (C) A (D)0.75A9.左下图示电路的输入电阻R ab(A)大于10Ω(B)等于10Ω(C)小于10Ω的正电阻(D)为一负电阻10.右上图示二端网络的输入电阻为(A)3Ω (B)6Ω (C)5Ω (D)-3Ω11.图示为电路的一部分，已知U ab=30V，则受控源发出的功率为(A)40W(B)60W(C)-40W(D)-60W12.若图1所示二端网络N的伏安关系如图2所示，则N可等效为13.图示电路中，增大G1将导制（）。
