电路原理电阻的一般分析

电阻电路的分析原理及应用1. 引言电阻电路是电子电路中最基本的电路之一，其在各种电子设备和系统中都有广泛的应用。

本文将介绍电阻电路的分析原理，包括欧姆定律、串并联电阻等基本概念，并探讨其在实际应用中的一些常见应用场景。

2. 电阻电路的基本原理电阻电路的基本原理是基于欧姆定律，即电流与电压之间的线性关系。

根据欧姆定律，电流I等于电压V与电阻R之间的比值，即I = V / R。

在直流电路中，电阻是一个恒定的元件，其阻值不随电压和电流的变化而改变。

3. 欧姆定律的应用欧姆定律是电阻电路分析的基础，可应用于解析和计算电路中的电流、电压和电阻之间的关系。

下面是一些常见的欧姆定律应用场景：•计算电阻：已知电压和电流，可以使用欧姆定律的公式R = V / I来计算电阻的值。

•计算电流：已知电压和电阻，可以使用欧姆定律的公式I = V / R来计算电流的值。

•计算电压：已知电流和电阻，可以使用欧姆定律的公式V = I * R来计算电压的值。

4. 串联电阻电路串联电阻电路是指多个电阻按照顺序连接在一起的电路。

在串联电阻电路中，电流在各个电阻之间是相等的，而总电压是各个电阻电压之和。

串联电阻的总电阻可以通过将各个电阻的阻值相加得到。

串联电阻电路的应用场景包括： - 分压电路：在电路中引入串联电阻来实现不同电压的输出，常见于电源供电和信号调节等场景。

- 高精度测量：串联电阻可用于精确测量电流或电压时，提供较高的精度和稳定性。

5. 并联电阻电路并联电阻电路是指多个电阻按照平行连接的方式连接在一起的电路。

在并联电阻电路中，总电流是各个电阻电流之和，而总电压在各个电阻之间是相等的。

并联电阻的总电阻可以通过将各个电阻的倒数相加后再取倒数得到。

并联电阻电路的应用场景包括： - 分流电路：在电路中引入并联电阻来实现不同电流的分流，常见于功率分配和电路保护等场景。

- 扩展电路：并联电阻可用于扩展电路的容量和功率，提供更高的电流承载能力。

电路常用分析方法第一：支路电流法：以各支路电流为未知量列写电路方程分析电路的方法。

独立方程的列写：（1）从电路的n 个结点中任意选择n-1个结点列写KCL 方程；（2）选择基本回路列写b-(n-1)个KVL 方程。

支路电流法的一般步骤：第二：回路电流法：以基本回路中沿回路连续流动的假想电流为未知量列写电路方程分析电路的方法。

它适用于平面和非平面电路。

1.列写的方程：回路电流法是对独立回路列写KVL 方程，方程数为：)1(--n b ，与支路电流法相比，方程减少1-n 个。

2.回路电流法适用于复杂电路，不仅适用于平面电路，还适用于非平面电路回路电流法的一般步骤：（1）选定)1(--=n b l 个独立回路，并确定其绕行方向；（2）对l 个独立回路，以回路电流为未知量，列写其KVL 方程；（3）求解上述方程，得到l 个回路电流；（4）求各支路电流。

回路电流法的特点：（1）通过灵活的选取回路可以减少计算量；（2）互有电阻的识别难度加大，易遗漏互有电阻。

理想电流源支路的处理：网孔电流法是回路电流法的一种特例。

引入电流源电压，增加回路电流和电流源电流的关系方程。

i来表示。

第三：网孔电流法：是一种沿着网孔边界流动的假想的环流，用m1.网孔电流法：是以网孔电流作为电路的独立变量的求解方法，仅适用于平面电路。

2.基本思想：利用假想的网孔电流等效代替支路电流来列方程。

3.列写的方程：KCL自动满足。

只需对网孔回路，列写KVL方程，方程数为网孔数。

网孔电流法的一般步骤：（1）选定各网孔电流的参考方向，它们也是列方程时的绕行方向。

（通常各网孔电流都取顺时针方向或都取逆时针方向）（2）根据电路，写出自阻、互阻及电源电压。

（3）根据推广公式，列网孔方程。

（4）求解网孔方程，解得网孔电流。

（5）根据题目要求，进行求解。

第四：结点电压法：以结点电压为未知量列写电路方程分析电路的方法。

适用于结点较少的电路。

结点电压法的一般步骤为：（1）选定参考结点，标定1n个独立结点；-（2）对1-n个独立结点，以结点电压为未知量，列写其KCL方程；（3）求解上述方程，得到1n个结点电压；-（4）通过结点电压求各支路电流；（5）其他分析。

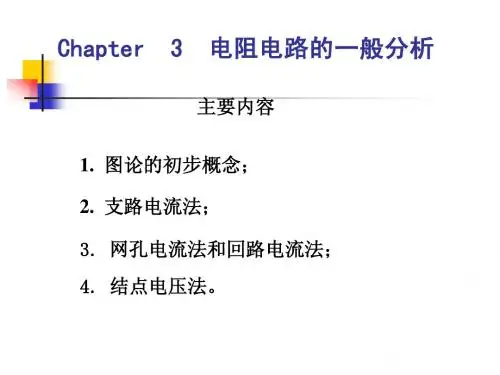

第三章电阻电路的一般分析电路的一般分析是指方程分析法，它是以电路元件的约束特性(VCR)和电路的拓扑约束特性(KCL,KVL)为依据，建立以支路电流或回路电流，或结点电压为变量的回路方程组，从中解出所要求的电流、电压、功率等。

方程分析法的特点是：（1）具有普遍适用性，即无论线性和非线性电路都适用；（2）具有系统性，表现在不改变电路结构，应用KCL，KVL,元件的VCR建立电路变量方程，方程的建立有一套固定不变的步骤和格式，便于编程和用计算机计算。

本章的重点是会用观察电路的方法，熟练运用支路法、回路法和结点电压法的“方程通式”写出支路电流方程、回路方程和结点电压方程，并加以求解。

3-1 在一下两种情况下，画出图示电路的图，并说明其节点数和支路数(1)每个元件作为一条支路处理；(2)电压源(独立或受控）和电阻的串联组合，电流源和电阻的并联组合作为一条支路处理。

解:(1)每个元件作为一条支路处理时，图(a)和(b)所示电路的图分别为题解3-1图(a1)和(b1)。

图(a1)中节点数6b==n，支路数11图(b1)中节点数7=bn，支路数12=(2)电压源和电阻的串联组合，电流源和电阻的并联组合作为一条支路处理时，图(a)和图(b)所示电路的图分别为题解图(a2)和(b2)。

图(a2)中节点数4b=n，支路数8=图(b2)中节点数15b=n，支路数9=3-2指出题3-1中两种情况下，KCL,KVL独立方程数各为多少？解：题3－1中的图(a)电路，在两种情况下，独立的KCL方程数分别为(1)51==4n1--1=6-1-=n (2)3独立的KVL方程数分别为(1)61=84+--n+=1b1=111b (2)5+6+--n=图(b)电路在两种情况下，独立的KCL方程数为(1)61=5-=1n-7n (2)41=1-=-独立的KVL方程数分别为(1)6+1=95b1-n+=-=1271b (2)51=-n++-3-3对题图(a)和(b)所示G，各画出4个不同的树，树支数各为多少？解：一个连通图G 的树T 是这样定义的：(1) T 包含G 的全部结点和部分支路；(2) T 本身是连通的且又不包含回路。

第三章电阻电路的一般分析◆重点：1、支路法2、节点法3、网孔法和回路法◆难点：1、熟练掌握支路法、网孔法和割集分析法的计算思路，会用这几种方法列写电路方程。

2、熟练地运用节点法和回路法分析计算电路。

3-1 电网络中的基本概念网络图论与矩阵论、计算方法等构成电路的计算机辅助分析的基础。

其中网络图论主要讨论电路分析中的拓扑规律性，从而便于电路方程的列写。

1．支路——Branch流过同一个电流的电路部分为一条支路。

2．节点——node三条或者三条以上支路的汇集称为节点。

4．网络的图——graph节点和支路的集合，称为图，每一条支路的两端都连接到相应的节点上。

6．回路——loop电路中的任意闭合路径，称为回路。

8．网孔——mesh一般是指内网孔。

平面图中自然的“孔”，它所限定的区域不再有支路。

例如：在下图中，支路数6，节点数4，网孔数3，回路数79．树一个连通图G的树T是指G的一个连通子图，它包含G的全部节点，但不含任何回路。

树中的支路称为“树支”——tree branch，图G中不属于T 的其他支路称为“连支”——link，其集合称为“树余”。

一个连通图的树可能存在多种选择方法。

10．基本回路只含一条连支的回路称为单连支回路，它们的总和为一组独立回路，称为“基本回路”。

树一经选定，基本回路唯一地确定下来。

对于平面电路而言，其全部网孔是一组独立回路。

3-2 2B 法与1B 法3.2.1 支路法（2B 法）介绍1．方法概述以支路电压和支路电流作为变量，对节点列写电流（KCL ）方程，对回路列写电压（KVL ）方程，再对各个支路写出其电压电流关系方程，简称支路方程。

从而得到含2b 个变量的2b 个独立方程。

又称为“2b 法”。

2．思路由上述方法可见，“2b 法”实际上清晰地体现了求解电路的两个不可或缺的方面，即电路的解一是要满足网络的拓扑约束，二是要满足电路中各个元件的伏安关系约束。

3．方程结构b 个支路方程，)1(-n 个电流（KCL ）方程，))1((--n b 个电压（KVL ）方程。

电路中的电阻分析方法在电路学中，电阻是一个重要的概念，它是电流和电压之间的关系所基于的基本物理量。

在电路设计和故障排除过程中，正确地分析和计算电阻值是至关重要的。

本文将介绍一些常用的电路中电阻的分析方法。

一、欧姆定律欧姆定律是最基本的电阻分析方法之一。

根据欧姆定律，电路中的电阻值可以通过电流和电压之间的比例来确定。

即电阻值等于电压与电流之比，用公式表示为R=U/I。

这种方法适用于简单的电路，并且可以用来计算电阻的数值。

二、串联电阻的分析在电路中，当电阻按照串联连接时，它们的总电阻可以通过将单个电阻的电阻值相加来计算。

例如，当两个电阻R1和R2串联时，它们的总电阻R总= R1 + R2。

串联电阻的分析方法可以适用于更复杂的电路，只需要将所有串联电阻的电阻值相加即可。

三、并联电阻的分析当电阻按照并联连接时，它们的总电阻可以通过将单个电阻的倒数相加并取倒数来计算。

例如，当两个电阻R1和R2并联时，它们的总电阻可以表示为1/R总= 1/R1 + 1/R2。

并联电阻的分析方法适用于复杂的电路，尤其是当电路中有大量并联电阻时，可以通过这种方法有效地计算总电阻。

四、电桥法电桥法是一种常用的分析电阻的方法，它通过使用电桥电路来测量未知电阻的值。

电桥电路由四个电阻和一个电源组成，其中两个电阻是已知的。

通过调节未知电阻与已知电阻的比例，使得电桥平衡，可以测量出未知电阻的值。

这种方法适用于测量较小的电阻值，特别是在实验室环境中。

五、瞬态电流分析电路中的电阻不仅会阻碍电流流过，还会产生热量。

在某些情况下，电阻的瞬态行为对电路的性能有重要影响。

通过分析电路中电阻的瞬态响应，可以了解电流和电压随时间的变化规律，从而更好地设计和优化电路。

综上所述，电路中的电阻分析方法多种多样，选择适合的方法取决于电路的复杂程度和所需的准确度。

欧姆定律是最基本的电阻分析方法，而串联和并联电阻的分析方法适用于更复杂的电路。

电桥法和瞬态电流分析方法则可用来测量和优化电路中的电阻值。
