常见热电阻测量电路的分析与比较

Pt100热电阻的测温电路[摘要] 热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。

热电阻传感器主要是利用电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。

在温度检测精度要求比较高的场合，这种传感器比较适用。

目前较为广泛的热电阻材料为铂、铜、镍等，它们具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。

用于测量-200℃～+500℃范围内的温度。

温度测量系统应用广泛，涉及到各行各业的各个方面，在各种不同的领域中都占有重要的位置。

从降低开放成本扩大适用范围、系统运行的稳定性、可靠性出发，设计一种以Pt100铂热电阻为温度信号采集元件的传感器温度测量系统。

才测量系统不但可以测量室内的温度，还可以测量液体等的温度，在实际应用中，该系统运行稳定、可靠，电路设计简单实用。

[关键字] 传感器 Pt100热电阻温度测量目录1 前言 (4)1．1 传感器概况 (4)1．2 设计目的 (7)2 设计要求 (8)2．1 设计内容 (8)2．2 设计要求 (9)3 原器件清单 (10)4 Pt100热电阻的测温电路 (11)4．1 总体电路图 (11)4．2 工作原理 (11)5 Pt100热电阻测温电路的原理及实现 (12)5．1 测温电路的工作原理 (12)5．2 测温电路的实现 (14)5．3 测量结果及结果分析 (15)6 制作过程及注意事项 (16)6．1 制作过程 (16)6．2 注意事项 (17)7 总结 (18)8 致谢 (19)参考文献 (20)1 前言1．1传感器概况传感器是一种物理装置或生物器官，能够探测、感受外界的信号、物理条件（如光、热、湿度）或化学组成（如烟雾），并将探知的信息传递给其他装置或器官。

国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。

热电阻测量方法
热电阻是一种常用的温度传感器，它的测量原理是利用材料的电阻随
温度的变化而变化。

热电阻测量方法主要包括选择合适的热电阻、连
接方式、测量电路和温度校准等方面。

选择合适的热电阻是热电阻测量的第一步。

常用的热电阻材料有铂铑、镍铬、铜镍等，不同材料的特性和适用范围不同，需要根据实际测量
需求选择合适的热电阻。

同时，还需要考虑热电阻的测量范围、精度、响应时间等因素。

连接方式是热电阻测量的关键。

常用的连接方式有两线制、三线制和
四线制。

两线制连接简单，但会受到导线电阻的影响，精度较低；三
线制连接可以消除导线电阻的影响，精度较高；四线制连接可以进一
步消除热电阻本身的电阻影响，精度最高。

因此，在选择连接方式时
需要根据实际需求和精度要求进行选择。

测量电路是热电阻测量的核心。

常用的测量电路有恒流源电路、恒压
源电路和桥式电路。

恒流源电路适用于低阻值的热电阻，恒压源电路
适用于高阻值的热电阻，桥式电路适用于精度要求较高的测量。

在选
择测量电路时需要考虑热电阻的特性、测量范围和精度要求等因素。

温度校准是热电阻测量的必要步骤。

由于热电阻的特性会随时间和使用条件的变化而变化，因此需要定期进行温度校准。

常用的温度校准方法有比较法、标准电阻法和温度计法等。

在进行温度校准时需要选择合适的校准方法和校准设备，并按照标准程序进行校准。

综上所述，热电阻测量方法涉及到热电阻的选择、连接方式、测量电路和温度校准等方面。

在实际应用中，需要根据具体情况进行选择和调整，以确保测量精度和可靠性。

热电阻并联-概述说明以及解释1.引言1.1 概述热电阻并联是一种常见的电路连接方式，它可以有效地提高电路的可靠性和稳定性。

该电路连接方式通过将多个热电阻器并联连接在一起，实现了电流的分流和分压作用。

在热电阻并联电路中，多个热电阻器共同承担温度检测和电阻变化的功能，从而提高了检测的准确性和可靠性。

热电阻器是一种利用材料电阻随温度变化的特性进行温度测量的装置。

它的工作原理是当热电阻器与被测温度物体接触时，热电阻器内部会产生热量，并使其温度上升。

随着温度的变化，热电阻器内部材料的电阻值也会相应地发生变化。

通过测量热电阻器电阻的变化，我们可以间接地得知被测物体的温度。

然而，在某些情况下，单个热电阻器无法满足我们的需求。

例如，当需要测量较大范围内的温度变化时，单个热电阻器的测量范围可能会有限。

为了扩大测量范围并提高测量的准确性，我们可以选择将多个热电阻器并联连接在一起。

热电阻并联电路可以通过将多个独立的热电阻器并联在一起实现。

并联连接可以使得电流在不同的热电阻器之间进行分流，从而减小了每个热电阻器所受的电流负荷。

这样做不仅可以减小热电阻器的损耗，延长其使用寿命，还可以提高电路的稳定性和可靠性。

热电阻并联的另一个重要优点是提高了测量的准确性。

通过将多个热电阻器的测量结果进行平均或取最大/最小值，我们可以得到更加可靠和准确的温度测量结果。

这种冗余的测量方式可以有效地降低由于单个热电阻器异常而引起的错误测量。

热电阻并联电路在实际生活中有广泛的应用。

例如，在工业自动化领域，热电阻并联电路常常用于实现温度传感器的测量和控制。

通过将多个热电阻器并联，可以同时测量多个位置的温度，从而实现对生产过程的准确监控。

此外，热电阻并联电路还可以用于温度补偿、温度补偿放大和温度校正等应用中，提高了设备的稳定性和可靠性。

总而言之，热电阻并联是一种有效的电路连接方式，它通过将多个热电阻器并联连接在一起，提高了电路的可靠性和稳定性。

它不仅可以扩大测量范围，提高测量的准确性，还可以应用于各种工业自动化和控制领域。

1、二线制接法采用两线制得测温电桥如图所示:(a)为接线示意图,(b)为等效原理图。

从图中可以瞧出热电阻两引线电阻RW与热电阻RW一起构成电桥测量臂,这样引线电阻RW因沿线环境温度改变引起得阻值变化量2△RW与因被测温度变化引起热电阻Rt得增量值△Rt一起成为有效信号被转换成测量信号,从而影响温度测量精度。

(a)示意图(b)等效原理图分析两线制由于引线电阻得误差图中,r为引线得电阻,Rt为Pt电阻,其中由欧姆定律可得:当Rr=Rt时(电桥平衡),V0=-I2*2r 。

从V0得表达式可以瞧出,引线电阻得影响十分明显,两线制接线法得误差很大。

//由于连接导线得电阻RL1、RL2无法测得而被计入到热电阻得电阻值中,使测量结果产生附加误差。

如在100℃时Pt100热电阻得热电阻率为0、379Ω/℃,这时若导线得电阻值为2Ω,则会引起得测量误差为5、3 ℃。

2、三线制接法三线制接线法构成如图所示测量电桥,可以消除内引线电阻得影响,测量精度高于两线制。

目前三线制在工业检测中应用最广。

而且,在测温范围窄或导线长,导线途中温度易发生变化得场合必须考虑采用三线制热电阻。

(a)示意图(b)等效原理图三线制接线法由图1-13所示,由欧姆定律可得:当Rr=Rt时,电桥平衡,I1=I2,V0=0。

可见三线制接线法可很好得消除引线电阻,提高热电阻得精度。

3、四线制接法如图所示,在热电阻感温元件得两端各连两根引线,此种引线形式称为四线制热电阻。

在高精度测量时,要采用如图所示四线制测温电桥。

此种引线方式不仅可以消除内引线电阻得影响,而且在连接导线阻值相同时,可消除该电阻得影响,还可以通过CPU定时控制继电器得一对触点C与D得通断,改变测量热电阻中得电流方向,消除测量过程中得寄生电势影响。

四线制测量方式不受连接导线得电阻得影响、当测量电阻数值很小时,测试线得电阻可能引入明显误差,四线测量用两条附加测试线提供恒定电流,另两条测试线测量未知电阻得电压降,在电压表输入阻抗足够高得条件下,电流几乎不流过电压表,这样就可以精确测量未知电阻上得压降,计算得出电阻值(a)示意图(b)等效原理图在热电阻得根部两端各连接两根导线得方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至二次仪表。

热电偶/热电阻的工作原理及相互间的区别2022 年 01 月 04 日星期日下午 05:06热电偶热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应, 即两种不同成份的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。

其优点是：①测量精度高。

因热电偶直接与被测对象接触，不受中间介质的影响。

②测量范围广。

常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃(如金铁镍铬)，最高可达+2800℃(如钨-铼)。

③构造简单，使用方便。

热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

1．热电偶测温基本原理将两种不同材料的导体或者半导体 A 和 B 焊接起来，构成一个闭合回路，如图 2-1-1 所示。

当导体 A 和B 的两个执着点 1 和 2 之间存在温差时，两者之间便产生电动势,于是在回路中形成一个大小的电流,这种现象称为热电效应。

热电偶就是利用这一效应来工作的。

2．热电偶的种类及结构形成(1)热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。

所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。

非标准化热电偶在使用范围或者数量级上均不及标准化热电偶，普通也没有统一的分度表，主要用于某些特殊场合的测量。

标准化热电偶我国从 1988 年 1 月 1 日起，热电偶和热电阻全部按 IEC 国际标准生产，并指定 S、B、E、K、R、J、T 七种标准化热电偶为我国统一设计型热电偶。

(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必须坚固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。

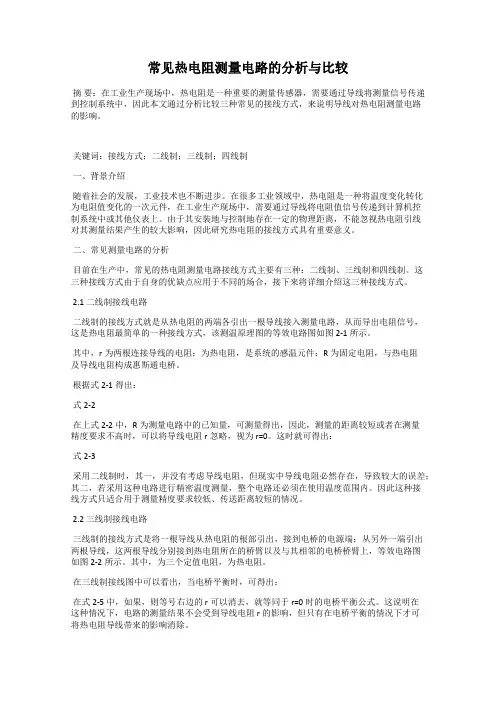

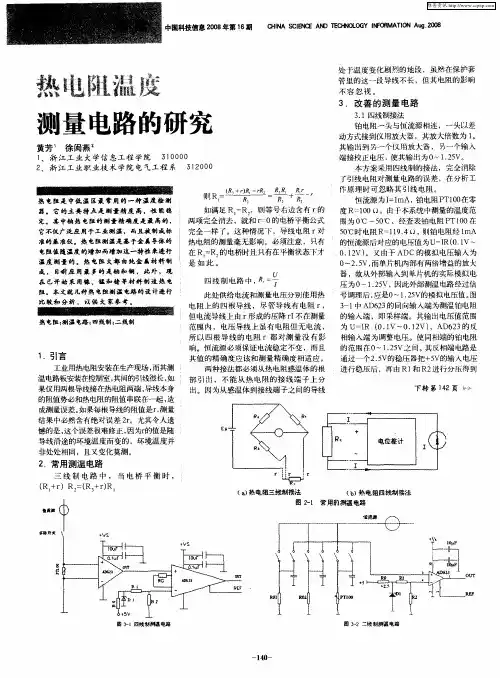

常见热电阻测量电路的分析与比较摘要：在工业生产现场中，热电阻是一种重要的测量传感器，需要通过导线将测量信号传递到控制系统中，因此本文通过分析比较三种常见的接线方式，来说明导线对热电阻测量电路的影响。

关键词：接线方式；二线制；三线制；四线制一、背景介绍随着社会的发展，工业技术也不断进步。

在很多工业领域中，热电阻是一种将温度变化转化为电阻值变化的一次元件，在工业生产现场中，需要通过导线将电阻值信号传递到计算机控制系统中或其他仪表上。

由于其安装地与控制地存在一定的物理距离，不能忽视热电阻引线对其测量结果产生的较大影响，因此研究热电阻的接线方式具有重要意义。

二、常见测量电路的分析目前在生产中，常见的热电阻测量电路接线方式主要有三种：二线制、三线制和四线制。

这三种接线方式由于自身的优缺点应用于不同的场合，接下来将详细介绍这三种接线方式。

2.1 二线制接线电路二线制的接线方式就是从热电阻的两端各引出一根导线接入测量电路，从而导出电阻信号，这是热电阻最简单的一种接线方式，该测温原理图的等效电路图如图2-1所示。

其中，r为两根连接导线的电阻；为热电阻，是系统的感温元件；R为固定电阻，与热电阻及导线电阻构成惠斯通电桥。

根据式2-1得出：式2-2在上式2-2中，R为测量电路中的已知量，可测量得出，因此，测量的距离较短或者在测量精度要求不高时，可以将导线电阻r忽略，视为r=0。

这时就可得出：式2-3采用二线制时，其一，并没有考虑导线电阻，但现实中导线电阻必然存在，导致较大的误差；其二，若采用这种电路进行精密温度测量，整个电路还必须在使用温度范围内。

因此这种接线方式只适合用于测量精度要求较低、传送距离较短的情况。

2.2 三线制接线电路三线制的接线方式是将一根导线从热电阻的根部引出，接到电桥的电源端；从另外一端引出两根导线，这两根导线分别接到热电阻所在的桥臂以及与其相邻的电桥桥臂上，等效电路图如图2-2所示。

其中，为三个定值电阻，为热电阻。

Pt100热电阻的测温电路[摘要] 热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。

热电阻传感器主要是利用电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。

在温度检测精度要求比较高的场合，这种传感器比较适用。

目前较为广泛的热电阻材料为铂、铜、镍等，它们具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。

用于测量-200℃～+500℃范围内的温度。

温度测量系统应用广泛，涉及到各行各业的各个方面，在各种不同的领域中都占有重要的位置。

从降低开放成本扩大适用范围、系统运行的稳定性、可靠性出发，设计一种以Pt100铂热电阻为温度信号采集元件的传感器温度测量系统。

才测量系统不但可以测量室内的温度，还可以测量液体等的温度，在实际应用中，该系统运行稳定、可靠，电路设计简单实用。

[关键字] 传感器Pt100热电阻温度测量目录1 前言 (4)1．1 传感器概况 (4)1．2 设计目的 (7)2 设计要求 (8)2．1 设计内容 (8)2．2 设计要求 (9)3 原器件清单 (10)4 Pt100热电阻的测温电路 (11)4．1 总体电路图 (11)4．2 工作原理 (11)5 Pt100热电阻测温电路的原理及实现 (12)5．1 测温电路的工作原理 (12)5．2 测温电路的实现 (14)5．3 测量结果及结果分析 (15)6 制作过程及注意事项 (16)6．1 制作过程 (16)6．2 注意事项 (17)7 总结 (18)8 致谢 (19)参考文献 (20)1 前言1．1传感器概况传感器是一种物理装置或生物器官，能够探测、感受外界的信号、物理条件（如光、热、湿度）或化学组成（如烟雾），并将探知的信息传递给其他装置或器官。

国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。

三线制热电阻传感器的故障分析摘要：热电阻传感器是一种稳定性好、精度高、测量范围大的温度传感器，因而被广泛应用。

但是热电阻传感器的连接导线电阻随温度的变化而变化，对测量结果的影响不容忽视。

为了消除导线电阻的影响，热电阻测温常采用不平衡电桥式三线制接法，从而使温度误差得到了补偿。

关键词：热电阻、平衡电桥、三线制一、热电阻与热电偶的区别1.热电阻和热电偶的工作原理热电偶工作原理是基于赛贝克效应,即两种不同热点特性的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电势的物理现象。

它由两根不同导线（热电极）组成，它们的一端是互相焊接的，形成热电偶的测量端（也称工作端）。

将它插入待测温度的介质中；而热电偶的另一端（参比端或自由端）则与显示仪表相连。

如果热电偶的测量端与参比端存在温度差，则显示仪表将指出热电偶产生的热电动势。

热电阻是利用金属导体或半导体有温度变化时本身电阻也随着发生变化的特性来测量温度的，热电阻的受热部分（感温元件）是用细金属丝均匀地绕在绝缘材料作成的骨架上或通过激光溅射工艺在基片形成。

当被测介质有温度梯度时，则所测得的温度是感温元件所在范围内介质层的平均温度。

2. 如何选择热电偶和热电阻根据测温范围选择：500℃以上一般选择热电偶，500℃以下一般选择热电阻；页脚内容1页脚内容2根据测量精度选择：对精度要求较高选择热电阻，对精度要求不高选择热电偶；根据测量范围选择：热电偶所测量的一般指“点"温，热电阻所测量的一般指空间平均温度。

二．热电阻的二线制原理和三线制原理的区别1.热电阻的二线制原理在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制。

这种引线方法很简单，但由于连接导线必然存在引线电阻r ，r 大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合。

图1-1 热电阻二线制接法如图1-1 所示，假设现场的可变电阻RTD 接在电桥的一个桥臂上，另外三个桥臂上均接了电阻R ，这样在检流计中流过的电流就会随着热电阻阻值的变化而变化。

三线制热电阻工作原理解析及常见故障分析Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998三线制热电阻传感器的故障分析摘要：热电阻传感器是一种稳定性好、精度高、测量范围大的温度传感器，因而被广泛应用。

但是热电阻传感器的连接导线电阻随温度的变化而变化，对测量结果的影响不容忽视。

为了消除导线电阻的影响，热电阻测温常采用不平衡电桥式三线制接法，从而使温度误差得到了补偿。

关键词：热电阻、平衡电桥、三线制一、 热电阻与热电偶的区别1.热电阻和热电偶的工作原理热电偶工作原理是基于赛贝克效应,即两种不同热点特性的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电势的物理现象。

它由两根不同导线（热电极）组成，它们的一端是互相焊接的，形成热电偶的测量端（也称工作端）。

将它插入待测温度的介质中；而热电偶的另一端 （参比端或自由端）则与显示仪表相连。

如果热电偶的测量端与参比端存在温度差，则显示仪表将指出热电偶产生的热电动势。

热电阻是利用金属导体或半导体有温度变化时本身电阻也随着发生变化的特性来测量温度的，热电阻的受热部分（感温元件）是用细金属丝均匀地绕在绝缘材料作成的骨架上或通过激光溅射工艺在基片形成。

当被测介质有温度梯度时，则所测得的温度是感温元件所在范围内介质层的平均温度。

2. 如何选择热电偶和热电阻根据测温范围选择：500℃以上一般选择热电偶，500℃以下一般选择热电阻；根据测量精度选择：对精度要求较高选择热电阻，对精度要求不高选择热电偶；根据测量范围选择：热电偶所测量的一般指“点"温，热电阻所测量的一般指空间平均温度。

二．热电阻的二线制原理和三线制原理的区别1.热电阻的二线制原理在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制。

这种引线方法很简单，但由于连接导线必然存在引线电阻r ，r 大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合。

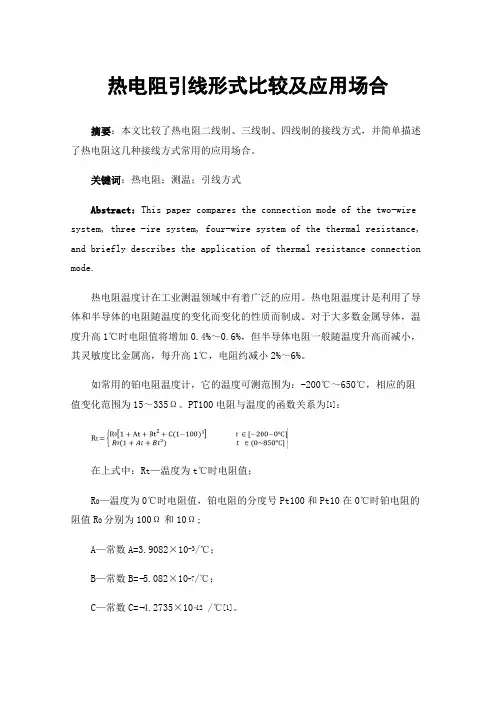

热电阻引线形式比较及应用场合摘要：本文比较了热电阻二线制、三线制、四线制的接线方式，并简单描述了热电阻这几种接线方式常用的应用场合。

关键词：热电阻；测温；引线方式Abstract：This paper compares the connection mode of the two-wire system, three -ire system, four-wire system of the thermal resistance, and briefly describes the application of thermal resistance connection mode.热电阻温度计在工业测温领域中有着广泛的应用。

热电阻温度计是利用了导体和半导体的电阻随温度的变化而变化的性质而制成。

对于大多数金属导体，温度升高1℃时电阻值将增加0.4%～0.6%，但半导体电阻一般随温度升高而减小，其灵敏度比金属高，每升高1℃，电阻约减小2%～6%。

如常用的铂电阻温度计，它的温度可测范围为：-200℃～650℃，相应的阻值变化范围为15～335Ω。

PT100电阻与温度的函数关系为[1]：在上式中：R t—温度为t℃时电阻值；R0—温度为0℃时电阻值，铂电阻的分度号Pt100和Pt10在0℃时铂电阻的阻值R0分别为100Ω和10Ω;A—常数A=3.9082×10-3/℃；B—常数B=−5.082×10-7/℃；C—常数C=−4.2735×10−12/℃[1]。

由于B、C参数很小，电阻R t与温度t的函数关系可近似为如下线性函数：通过测量t温度下PT100的阻值，就可以通过上式的公式变形计算出此时测量端的温度。

即:热电阻温度计一般由热电阻、引线、连接导线、测量桥路和显示仪表组成，热电阻作为测量桥路的一个桥臂电阻。

引线是热电阻出厂时自身具备的，使热电阻丝能与外部测量桥路连接，通常位于保护套管内。

热电阻的原理电路图应用1. 热电阻的原理热电阻是一种利用材料电阻与温度之间的线性关系来实现温度测量的电子元件。

热电阻的原理基于热电效应，即热电阻在受热时会产生电阻值的变化，从而可以通过测量电阻值来推测温度的变化。

2. 热电阻电路图热电阻通常是作为一个测量元件嵌入到电路中进行温度测量。

下图是一个简单的热电阻电路图示例：+-------------+| || Vcc || |+-----+-------+|R|||||Vout3. 热电阻的应用热电阻在工业、医疗、航空航天等领域有广泛的应用。

以下是热电阻的常见应用：•温度测量：热电阻可以通过测量电阻值来推测温度的变化。

它们常常被用于温度传感器中。

•温度控制：通过与控制系统配合使用，热电阻可以实现温度控制，如热水器控制、恒温恒湿器等。

•热量测量：利用热电阻在受热时产生的电阻值变化，可以测量物体的热量，并在工业生产中用以实现热量的控制。

•温度补偿：热电阻的温度特性使其可以用于温度补偿电路中，从而提高系统的稳定性和精度。

4. 热电阻的选择和安装在选择热电阻时，需要考虑以下因素：•材料选择：不同材料的热电阻具有不同的温度响应特性，因此需要根据具体应用的温度范围选择合适的热电阻材料。

•线性度：热电阻的温度响应应该是线性的，以保证测量精度。

•响应时间：热电阻的响应时间应该足够快，以满足实际应用中的要求。

•尺寸和安装方式：根据具体应用场景选择合适的热电阻尺寸和安装方式。

安装热电阻时，需要注意以下几点：•避免机械应力：热电阻的安装应避免受到机械应力，以免影响测量精度。

•避免温度梯度：安装热电阻时应确保温度梯度尽可能小，以减小测量误差。

•保护外壳：为了防止热电阻受到外部环境的影响，可以在安装时加装保护外壳。

5. 总结热电阻是一种常用的温度测量元件，其工作原理基于热电效应。

热电阻电路图通常用于测量和控制温度，可以应用于工业、医疗、航空航天等领域。

选择和安装热电阻时需要考虑材料、线性度、响应时间等因素，并注意避免机械应力和温度梯度对测量精度的影响。

热电阻温度传感器原理、测温范围和测量电
路
原理：金属导体或半导体电阻值与温度呈肯定函数关系。

工业上常用的热电阻为铂电阻和铜电阻。

一般用于中低温度的测量。

（1）铂电阻：测温范围-200~850° Ｃ
优点：精度高、性能牢靠、抗氧化性好、物理化学性能稳定。

它除作为一般工业测量元件外，还可作为标准器件。

缺点：电阻温度系数小，电阻与温度呈非线性，高温下不宜在还原介质中使用。

分度号为Pt100，意为0℃时的电阻为R0=100Ω。

（2）铜电阻：测温范围-50~150
优点：电阻值与温度之间基本为线性关系，电阻温度系数大，且材料易提纯，价格廉价。

缺点：电阻率低，易氧化。

分度号为Cu100 ，意为0℃时的电阻为R0=100Ω。

（3）测量电路
热电阻温度计主要由热电阻传感器、电阻测量桥路、显示仪表及连接导线所组成。

为了消退导线电阻对温度测量的影响，一般为三线制接法。

三线制热电阻测量电路如上图所示，其中左边Rt为热电阻，R1、R2、R3为电阻桥臂，Rr为导线电阻，G是电位计。

当电
位计G指针位于中间时，电桥平衡，此时可得：(Rt+Rr)R2=(R1+Rr)R3于是得到热电阻：
若使R2=R3，Rt=R1，说明此种接法导线电阻Rr对热电阻的测量无影响。

三线热电阻电路三线热电阻电路是一种常用的温度测量电路，利用热电阻元件对温度进行测量和反馈控制。

本文将从三线热电阻的原理、结构、工作原理和应用等方面进行详细介绍。

一、三线热电阻电路的原理三线热电阻电路是基于热电效应的测量原理。

热电效应是指当两个不同金属或合金的接触处形成温度差时，会产生电动势。

热电阻元件是一种利用热电效应进行温度测量的传感器。

常见的热电阻元件有铂电阻、镍电阻等。

三线热电阻电路由三个导线组成，其中一个导线作为电流源，另外两个导线连接到热电阻元件的两端。

这种结构的目的是减小导线电阻对温度测量的影响。

三、三线热电阻电路的工作原理当电流通过热电阻元件时，会在元件内部产生一定的热量。

根据热电效应，热电阻元件的温度与电阻值之间存在一定的关系。

通过测量电阻的变化，可以推算出温度的变化。

在三线热电阻电路中，通过测量热电阻元件两端的电压来计算电阻值，并进一步推算出温度值。

为了减小导线电阻对测量结果的影响，两个导线的电阻相等，使得它们的电阻差异对温度测量的影响最小化。

四、三线热电阻电路的应用三线热电阻电路广泛应用于各种温度测量和控制系统中。

例如，工业生产中对温度的测量和控制是非常重要的。

三线热电阻电路可以用于测量锅炉、石化、电力、冶金等行业中的温度。

此外，三线热电阻电路也被广泛应用于医疗设备、实验室仪器、环境监测等领域。

五、三线热电阻电路的优缺点三线热电阻电路相比于普通的两线热电阻电路具有一定的优势。

首先，三线热电阻电路可以减小导线电阻对温度测量的影响，提高测量的准确性。

其次，三线热电阻电路可以通过测量电阻的变化来推算温度，而不需要额外的电源供电。

但是，三线热电阻电路的结构复杂，需要更多的导线，增加了系统的成本和复杂度。

三线热电阻电路是一种常用的温度测量电路，通过测量热电阻元件的电阻值来推算温度的变化。

它的结构和工作原理使得其在温度测量和控制系统中具有广泛的应用。

然而，其结构复杂性和成本也需要在具体应用中进行权衡。
