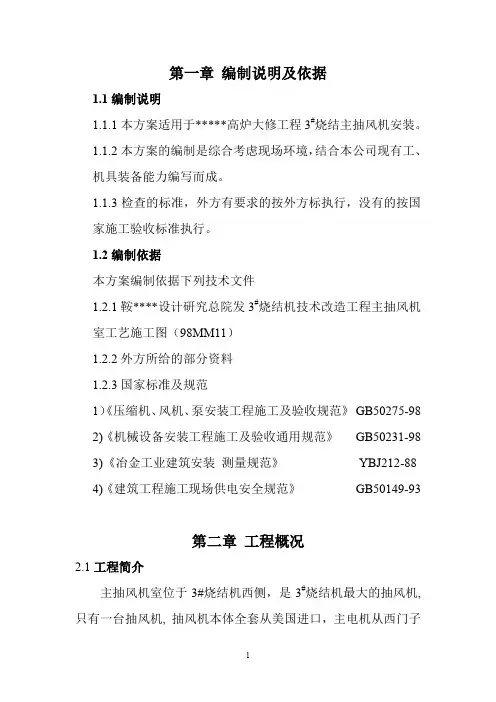

第一章编制说明及依据1.1编制说明1.1.1本方案适用于*****高炉大修工程3#烧结主抽风机安装。
1.1.2本方案的编制是综合考虑现场环境，结合本公司现有工、机具装备能力编写而成。
1.1.3检查的标准，外方有要求的按外方标执行，没有的按国家施工验收标准执行。
1.2编制依据本方案编制依据下列技术文件1.2.1鞍****设计研究总院发3#烧结机技术改造工程主抽风机室工艺施工图（98MM11）1.2.2外方所给的部分资料1.2.3国家标准及规范1）《压缩机、风机、泵安装工程施工及验收规范》GB50275-982)《机械设备安装工程施工及验收通用规范》GB50231-983)《冶金工业建筑安装测量规范》YBJ212-884)《建筑工程施工现场供电安全规范》GB50149-93第二章工程概况2.1工程简介主抽风机室位于3#烧结机西侧，是3#烧结机最大的抽风机,只有一台抽风机, 抽风机本体全套从美国进口，主电机从西门子进口。
本部分设备安装总重量为162t，主要包括以下设备：主抽风机（81.8 t）,主电动机(28t)，主抽风机用消音器(14t)，风机入口膨胀器(约1t)，风机出口膨胀器(约0.8t)，润滑站(14.2t)，出口风管（22t）等。
其作用是将经除尘器净化后的烟气，通过主抽风机抽出,然后通过烟囱排向空中.2.2工程特点2.2.1主抽风机设备到货是散件，需进行现场组装，工作量大，最大件重量为29t。
2.2.2主抽风机设备较大较重,安装精度高.工期短,场地窄,施工难度大。
2.2.3出口方形风管体积太大（6米×4米），在制作厂内组装后无法运输，只能做成四块，运输到现场后再进行现场拼装、安装。
第三章施工部署3.1进场前的准备3.1.1技术准备首先做好施工前的技术准备工作,组织相关施工技术人员熟悉图纸、技术资料和施工工艺，进行图纸的自审和会审，进行技术、安全交底。
协调好各施工工序间、施工设计各专业之间的关系。

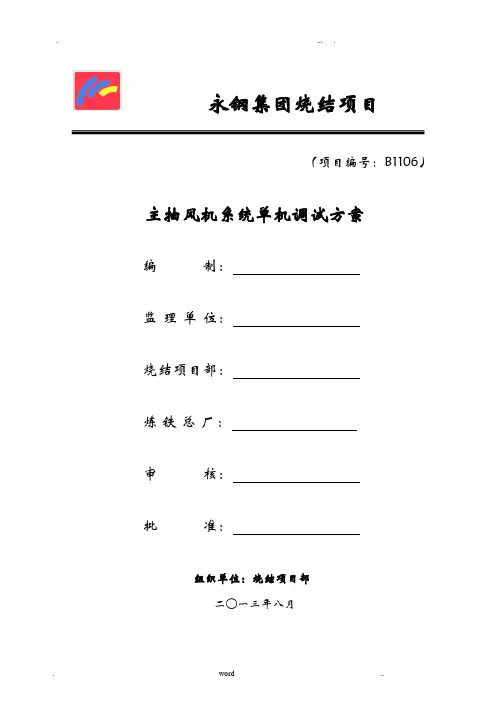

永钢集团烧结项目（项目编号：B1106）主抽风机系统单机调试方案编制：监理单位：烧结项目部：炼铁总厂：审核：批准：组织单位：烧结项目部二○一三年八月目录1.工程概况 (1)2.编制依据 (1)3.组织网络 (2)4.岗位职责 (3)5.调试要求： (5)6.调试前检查确认 (6)7.调试试运转流程 (7)8.试运转要求 (7)9.调试安全事项 (8)10.调试要求 (8)11.应急预案 (8)12.记录 (9)附表1：烧结项目主抽风机单机调试方案培训学习记录表 (10)附表2：烧结项目主抽风机单机调试前确认记录表 (11)附表3：烧结项目主抽风机电机单机调试记录表 (13)附表4：烧结项目主抽风机单机调试记录表 (14)附表5：烧结项目主抽风机调试异常问题处理 (16)1.工程概况450m2烧结主抽风机房设备主要包括：主抽风机2台、电动机2台、润滑油站2台、电动执行机构2台、膨胀节6台、消音器2台、高位油箱4台及电器仪表控制系统等。
自2013年6月份开始施工安装，计划于2013年8月份竣工，根据施工进度，确定2013年9月10日对风机系统分部进行送电调试工作（具体时间以调试审批报告为准）。
2.编制依据2.1.设计图纸及技术文件相关要求；2.2.永钢集团对质量、安全、文明施工的有关规定；2.3.设备厂方提供的随机技术资料、安装使用说明书；2.4.《机械设备安装工程施工及验收通用规》GB50231—2009；2.5.《压缩机、风机、泵安装工程施工及验收规》GB50275-2010；3. 组织网络3.1. 调试时间安排：2013年9月10日～9月15日（具体时间以调试审批报告为准）。
3.2. 调试人员组织网络图：3.3.通讯方式3.3.1调试对讲机频道为“CH1”3.3.2联系：烧结项目部：曹文章：189 622 00039 殷勇：189 622 00239 杭建平：189 622 00081 吴：189 622 00963 袁照平: 189 622 68077 成伟：189 622 68081爱爽：189 622 00731 高网军：189 622 68105 王超：219 96997吴昊：150 517 14032 世罗：159 623 76968中国三安：志军：252 38902 徐兵成：81687 苟永亮：252 38958电修车间：袁东：189 622 00392 勇：189 622 68183中新：树森：524 38313 奇：511 37460 金良：151 412 63509烧结厂：周荣宝：189 622 00082 黄维兵：189 622 00232 黄彬：189 622 00917 四达监理：薛世绵：412 18077 王成栋：187 968 32417 齐延卫：155 015 342734.岗位职责4.1.现场总负责职责4.1.1.主持调试的全面管理工作；4.1.2.主持调试的准备及协调工作；4.1.3.主持调试协调会，落实管道调试进度计划；4.1.4.根据工程工期要求，主持编制调试进度计划；4.1.5.负责监督调试方案，安全技术措施的实施情况；4.1.6.负责调试过程中重大突发事件的紧急处理工作；4.1.7.负责施工现场形象，现场标准化，文明施工的管理工作；4.2.项目负责人职责4.2.1.协助项目总负责进行调试的管理工作；4.2.2.协助项目总负责主持调试的准备及协调工作；4.2.3.协助项目总负责组织调试协调会，落实调试进度计划；4.2.4.监督调试方案，安全技术措施的实施情况；4.2.5.进行调试过程中重大突发事件的紧急处理工作；4.2.6.协助项目总负责进行施工现场形象，现场标准化，文明施工的管理工作；4.2.7.负责所属区域调试工作；4.3.调试负责人4.3.1.主持设备调试的全面管理工作；4.3.2.主持设备调试的准备及协调工作；4.3.3.根据工程工期要求，主持编制设备调试进度计划；4.3.4.主持设备调试协调会，落实设备调试进度计划；4.3.5.负责监督设备调试方案，安全技术措施的实施情况；4.3.6.负责设备调试中重大突发事件的紧急处理工作；4.3.7.负责施工现场形象，现场标准化，文明施工的管理工作。

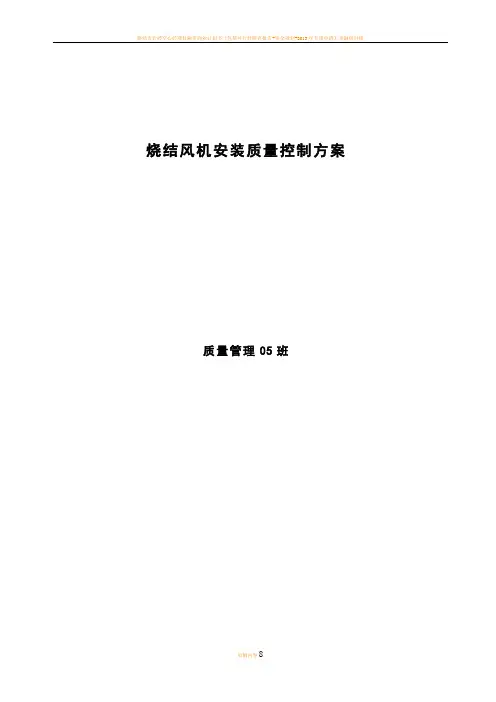

烧结风机安装质量控制方案质量管理05班烧结风机安装质量控制方案1、概述包钢炼铁厂四烧车间265m²二期主抽风室安装两台主抽风机，烧结离心鼓风机的基本结构形式为双吸式，风机主要由上下机壳和上下进气箱（37吨）、转子组（14.35吨）、电动机（27吨）、轴承支架、轴承、联轴器、调节门、扩压器、等组成。
每台风机单重69吨，该风机无论从外型尺寸还是重量上都比较大,转子直径为 4.0米，重量为14.35吨，是风机安装中很关键的部件,为了保证风机的安装质量，在施工前制定一个整体的质量控制方案。
2、设备主要技术性能参数代号名称：SJ14500烧结风机风机转速：1000r/min进口流量：14500m³/min进口温度：150℃进口压力：16.0KPa3、设备安装前质量预防3.1 设备基础及资料的确认3.1.1基础必须经过检验合格，具备安装条件。
3.1.2具有土建公司移交出来的基础资料。
3.1.3所有安装设备和设计资料齐全。
3.1.4所安设备已到货，并按照装箱单清点无误，确认完好无损。
3.1.5主抽风机室内天车达到运转条件。
3.2基础检查及垫铁安装3.2.1确定基准线和基准点：设备安装前必须定出横纵基准线，并设置永久中心标板。
3.2.2基础检查及垫板安装：按照设计和设备图纸检查基础尺寸和地脚螺栓尺寸、位置、深度是否正确，应符合《冶金机械设备安装工程施工及验收规范》YBJ201-83有关规定要求。
垫铁规格尺寸、垫铁布置、设备找平找正后，每组垫铁检查标准及垫铁配置方法应符合《冶金机械设备安装工程施工及验收规范》YBJ201-83有关规定要求。
4、设备安装过程中的质量控制方法4.1风机主体设备安装4.1.1下机壳、下进气箱的安装a.下机壳分为两部分，安装前按图纸要求将其联结紧固。
b.将下壳置于摆放好的垫铁上。
下壳就位时，应对其旋转方向进行核对，机壳中心放到应有的标高位置上，然后将地脚螺栓预紧。
c.安装下部进气箱根据组合标记，将下部进气箱连接在下机壳上。
sj6500烧结主抽风机检修方案1、概述：某烧结厂1#、2#主抽风机计划停车进行设备年度大修。
1#风机计划停车88小时，主要检修内容：开盖检查，消除振动和窜动过大，检查风机及电机轴瓦间隙及磨损情况、视具体情况更换轴瓦，检查更换滑环，保温层修复，润滑站检修等； 2#风机计划停车160小时，主要检修内容：更换叶轮组，检查风机及电机轴瓦间隙及磨损情况，视具体情况更换轴瓦，检查更换滑环，润滑站清洗更换润滑油，过滤网，保温修复等内容。
此次检修工期时间短、任务重、检修难度大。
2、风机性能参数风机型号：SJ6500 进口压力：16000Pa工作温度：150℃介质密度：0.732kg/m3进口流量：6500m3/min 风机全压：16500Pa大气压力：100.7Kpa 风机工作转数：1500r/min风机在设计工况下效率：83% 风机轴功率：2500KW电机功率：2500KW 电机型号：T2500-4/1430电压：10000V 电动执行器型号：DKJ-700稀油站型号：XYZ-125L 风机进出口角度：进口135°、出口0°风机旋向：从电机端正视风机叶轮为顺时针旋转3、质量目标：按时完成检修，确保开机一次成功4、机具准备工作：主要工机具：5t汽车1台，电焊机2台，联轴器激光对中仪1台，各种钳工用具及测量工具等。
5、人员计划安排：6、主要检修程序：6.1停机前的准备工作：6.1.1停机前清理现场卫生，准备好拆卸、清洗零件的搁架或木方，并准备橡胶板或彩条布铺在地面上；6.1.2备好计划更换的各种备件，保证其质量和数量。
备件、标准件、所用的各种材料应具备产品合格证或检验单，条件具备的可以先把备件运至检修现场；6.1.3准备好检修所用的工具、量具、量仪、及所需要的专用工具；6.1.4 拆除2#风机旧叶轮联轴器靠背轮需要提前制作好拆除工装；6.1.5仔细检查检修行车能否正常运行，安全起吊，确保安全；6.1.6所有检修人员仔细学习该设备检修技术要求，明确检修任务；6.1.7在风机运行时检测风机及电动机轴径向及轴向振运情况，并作好记录；6.1.8风机运行时检测风机及电动机轴承的运行温度，并作好记录。

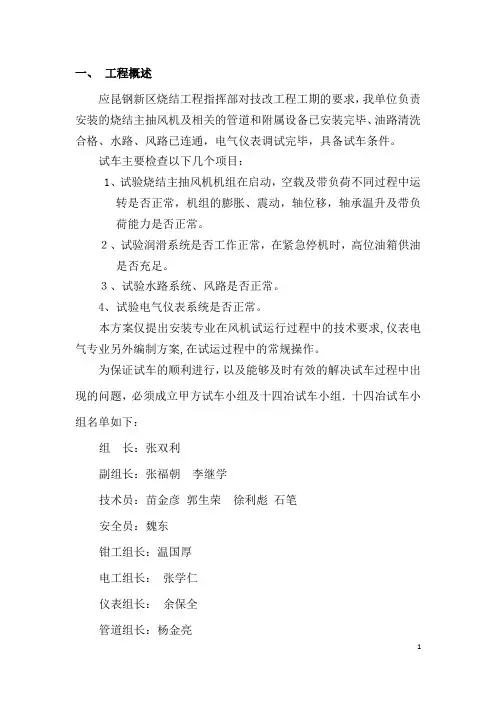

一、工程概述应昆钢新区烧结工程指挥部对技改工程工期的要求，我单位负责安装的烧结主抽风机及相关的管道和附属设备已安装完毕、油路清洗合格、水路、风路已连通，电气仪表调试完毕，具备试车条件。
试车主要检查以下几个项目：1、试验烧结主抽风机机组在启动，空载及带负荷不同过程中运转是否正常，机组的膨胀、震动，轴位移，轴承温升及带负荷能力是否正常。
２、试验润滑系统是否工作正常，在紧急停机时，高位油箱供油是否充足。
３、试验水路系统、风路是否正常。
4、试验电气仪表系统是否正常。
本方案仅提出安装专业在风机试运行过程中的技术要求,仪表电气专业另外编制方案,在试运过程中的常规操作。
为保证试车的顺利进行，以及能够及时有效的解决试车过程中出现的问题，必须成立甲方试车小组及十四冶试车小组．十四冶试车小组名单如下：组长：张双利副组长：张福朝李继学技术员：苗金彦郭生荣徐利彪石笔安全员：魏东钳工组长：温国厚电工组长：张学仁仪表组长：余保全管道组长：杨金亮二．编制依据：1、工程施工合同2、《SJ离心鼓风机使用说明书》0226SM3、《SJ离心鼓风机润滑油站说明书》4、《大型同步电动机使用说明书》5、工业金属管道工程施工及验收规范GB50235-976、现场设备、工业管道焊接工程施工及验收规范GB50236-987、压缩机、风机、泵安装工程施工及验收规范 GB50275-988、机械设备安装工程施工及验收通用规范 GB50231-20099、烧结机械设备工程安装验收规范GB50402-2007三、试运行现场必备的条件１．鼓风机厂房应干净整洁,场地平整,进出厂房的通道应畅通无阻。
2．运转平台及0m层的孔洞、沟道的盖板齐全,临时孔洞应装好护栏或盖板,平台有正规的楼梯、通道、过桥、栏杆及其底部护板。
3.现场有足够的消防器材,并处于备用状态,事故排油系统处于备用状态。
4．生活用的上下水道畅通,卫生设施能正常使用。
5．现场有足够的正式照明,事故照明系统完整可靠,并处于备用状态。
2018年第 3 期2018 年 7 月新区烧结机主抽风机异常振动分析及控制李鸿昌 王兴国 徐万从（昆钢安宁公司检修厂）摘 要本文针对昆钢新区烧结主抽风机异常振动现象，采用ZXP-F8N振动分析仪对烧结主抽风机运行数据进行采集，通过对时域波形、频谱、轴心轨迹进行分析,查找出风机振动原因为转子不平衡导致，采用叶轮现场动平衡的方法，消除风机振动异常故障。
关键词 抽风机 振动 频谱分析 动平衡1 概述烧结主抽风机是烧结生产的关键设备，其作用是在烧结机台车下抽风形成负压，将空气不断吸入烧结燃烧带使烧结矿燃烧，同时将燃烧产生的废气抽走。
主抽风机转子直径、转动惯量较大，在运行中若发生有害振动，不但会使滑动轴承破碎，甚至还会引起地基连接螺栓的松动，以及机壳变形和转子报废。
因此，对风机工作状态进行监控，采取措施预防振动的发生，对提高风机工作效率，延长使用寿命具有重要意义。
本文针对昆钢股份安宁公司新区烧结SJ17000-0.815/0.645抽风机出现的振动问题，采用DDCZ-ZXP-F8N振动分析仪器对风机振动数据进行采集，采集烧结抽风机故障信号，通过波形图、频谱图等特征分析出主抽风机产生的振动原因，采取合理措施，使烧结抽风机振动得到有效控制。
2 新区烧结风机结构、主要参数昆钢股份安宁公司新区烧结厂S J17000-0.815/0.645离心抽风机是陕西鼓风机有限公司制造，风机为双进风，双支承结构，烧结主抽风机构成如图1。
主要由电机1、膜片联轴器2、近端轴承座3、远端轴承座4、风机机壳及叶轮及润滑系统等构成。
右侧为本次振动监测点布置图。
测点为轴承座垂直、水平、轴向三个位置。
图 1 烧结抽风机构成及振动测点布置烧结主抽风机主要技术参数如下：双侧进气，电机功率为6 500 kW，叶轮直径φ3 040 mm；风机转子重量9 993 kg；昆钢科技· 2 ·2018 年第 3 期风机转子GD2：15 650 kg/m 2；风机主轴正常转速1 500 r/min ；风机转子临界转速：1 890 r/min 。
烧结主抽风机状态检测及故障诊断技术摘要：主抽风机是烧结生产线中关键设备之一，它的运行功能精度直接影响烧结机的产能。
其废气介质容易造成主抽风机叶轮结垢、冲刷，从而导致风机异常振动，功能精度降低。
本文通过具体实践案例，和大家共同分享运用状态检测及故障诊断技术快速找到问题点，针对问题点制定有效的解决方案，及时处理风机故障，保证生产平稳运行。
关键词：风机 ;动不平衡 ; 对中1风机主要技术参数1.1 主要技术参数设备参数：风机结构形式为双吸入、单极、双支撑结构；叶轮级数：一级；进口角度：135度；出口角度：0度；联轴器：弹性膜片联轴器；轴承形式：滑动轴承；机壳：16mn；主轴：45#精锻钢；叶片：H785D（淬火处理）；电机型号：T5300-6/1730；转速：997r/min；轴功率：1414KW。
1.2设备示意图及振动检测点位如（图1）所示，伊犁钢铁厂2#烧结主抽风机测点分布图，电机--风机连接方式弹性膜片联轴器，风机为双支撑轴承座；A、H、V分别代表检测点的轴向，水平，垂直三个方向值。
2 设备故障分析2.1第一次开机故障初始分析进入现场后检测人员要求开机，第一次运用振动分析仪器进行故障初步判断，图2所示各测点振动速度值，图3所示风机两侧轴承座底板振动位移值，（该设备7.2mm/s报警跳机，试机时跳机保护暂时解除）(图2）（图3）第一次开机测试结论分析：（1）该设备主要振动源在风机本体振动，电机振动值在风机异常振动处理后可随至下降，具体是否满足运行条件根据后期观察来定，即电机安装参数暂时不调整。
（2）风机叶轮存在严重的动不平衡现象；（3）风机轴承座底板四角振动位移值严重不均衡，偏差严重，必须处理底座台板问题后，二次开机进行对应分析。
2.2第一次故障实施处理过程2.2.1风机本体滑瓦参数复查并调整。
风机自由端：紧力调整0.07mm，顶隙调整0.25mm。
风机负荷端：紧力调整0.6.5mm，顶隙调整0.24mm。
烧结风量调节管理规定
（试行）
为减少烧结开停机影响烧结矿质量波动，在烧结风量调节上进一步规范，保证烧结矿质量，确保高炉顺行。
特制定本管理规定。
一、停机在半小时内操作
1、因处理料仓或设备小事故，需停机时，烧结机机速在原基础上增加30%，适当进行压料操作，运行5分钟后停机；
2、终点温度控制在230度以上，废气温度靠下限110度左右；
3、风机风门不进行调节，保持原开度；
4、点火炉煤气阀、空气阀开度在原有基础上下调50%；
5、废气温度充许超上限，但时间不得超过20分钟。
6、开机后机速视三点温度情况调整，机速控制在1.8m/min内，运行10分钟后恢复正常操作。
二、停机在半小时至2小时内操作
1、因处理设备事故，需停机时，烧结机机速在原基础上增加30%，适当进行压料操作，混合料仓内混合料用空后停机；
2、终点温度控制在230度以上，废气温度靠下限110度左右；
3、风机风门开度调至25%；
4、点火炉煤气阀、空气阀关死，并点好明火；
5、开机后机速视三点温度情况调整，机速控制在1.8m/min内，运行10分钟后恢复正常操作。
三、停机在2小时以上操作
1、因处理设备事故或检修，需停机时，烧结机机速在原基础上增加30%，适当进行压料操作，混合料仓内混合料用空后停机；
2、终点温度控制在230度以上，废气温度靠下限110度左右；
3、风机风门开度调至25%，主机各风箱风门尽量关死；
4、预热炉和点火炉煤气阀、空气阀关死，并点好明火；
5、开机后机速视三点温度情况调整，机速控制在1.8m/min内，运行10分钟后恢复正常操作。
炼铁二厂
2006-2-1。

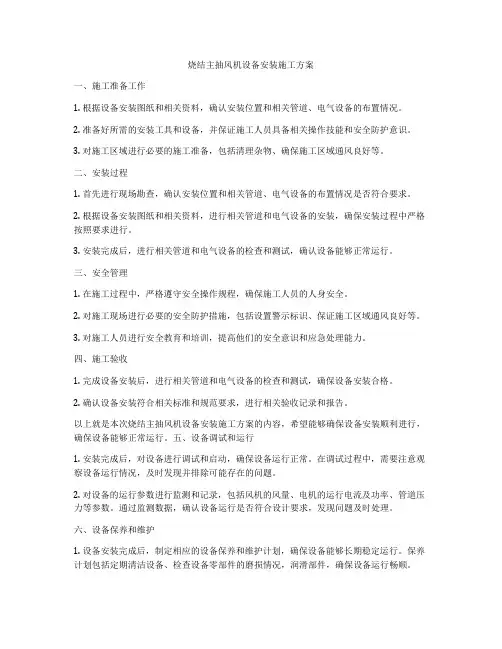

烧结主抽风机设备安装施工方案一、施工准备工作1. 根据设备安装图纸和相关资料，确认安装位置和相关管道、电气设备的布置情况。
2. 准备好所需的安装工具和设备，并保证施工人员具备相关操作技能和安全防护意识。
3. 对施工区域进行必要的施工准备，包括清理杂物、确保施工区域通风良好等。
二、安装过程1. 首先进行现场勘查，确认安装位置和相关管道、电气设备的布置情况是否符合要求。
2. 根据设备安装图纸和相关资料，进行相关管道和电气设备的安装，确保安装过程中严格按照要求进行。
3. 安装完成后，进行相关管道和电气设备的检查和测试，确认设备能够正常运行。
三、安全管理1. 在施工过程中，严格遵守安全操作规程，确保施工人员的人身安全。
2. 对施工现场进行必要的安全防护措施，包括设置警示标识、保证施工区域通风良好等。
3. 对施工人员进行安全教育和培训，提高他们的安全意识和应急处理能力。
四、施工验收1. 完成设备安装后，进行相关管道和电气设备的检查和测试，确保设备安装合格。
2. 确认设备安装符合相关标准和规范要求，进行相关验收记录和报告。
以上就是本次烧结主抽风机设备安装施工方案的内容，希望能够确保设备安装顺利进行，确保设备能够正常运行。
五、设备调试和运行1. 安装完成后，对设备进行调试和启动，确保设备运行正常。
在调试过程中，需要注意观察设备运行情况，及时发现并排除可能存在的问题。
2. 对设备的运行参数进行监测和记录，包括风机的风量、电机的运行电流及功率、管道压力等参数。
通过监测数据，确认设备运行是否符合设计要求，发现问题及时处理。
六、设备保养和维护1. 设备安装完成后，制定相应的设备保养和维护计划，确保设备能够长期稳定运行。
保养计划包括定期清洁设备、检查设备零部件的磨损情况，润滑部件，确保设备运行畅顺。
2. 设备维护包括对设备进行定期的检修和保养，以保证设备的正常运行。
对设备的维护需按照设备操作规范和维护手册中的要求进行。
烧结主抽风机故障原因分析及其处理摘要：烧结机主抽风机是烧结生产的关键设备之一，是实现大风量、高负压、厚料层烧结工艺的基础。
本文通过对烧结主抽风机运行现状以及几种常见的故障进行了分析，从而提出了其处理的方法。
关键词：烧结主抽风机；故障；处理方法引言伴随着科学技术进一步的发展，在现代的生产工作当中使用的都是大型的全自动化操作的机械，尤其是在钢铁企业当中。
烧结主抽风机在烧结的过程当中占据着非常重要的作用，在烧结过程当中，由于风机叶轮的不断旋转，进风口的烟气不断地经叶片间的流道埚壳向排气口流出，使烧结过程得以进行[1]。
该设备的运行状况不仅直接影响到烧结的产量、质量和成本，也影响到炼铁生产的稳定和高炉产能的发挥。
一、烧结烟气抽风系统设施的构成1、烧结抽风系统设备构成整个系统是由烧结机的风箱、风箱支管、大烟道及放灰阀门等设施与电除尘器、抽风机（离心风机）、调节控制阀门、烟囱等。
离心抽风机的主要组成（机组）部件风机是由机壳（定子）、叶轮组（转子）、轴承组、联轴器；还包括：润滑油系、风机进气调节门、风机进出口膨胀器、电动机等组成。
2、风机机组部件的结构形式2.1 风机机壳为双吸焊接（钢板）结构，内衬有耐磨钢板。
机壳配有两套气封，其中一套在机壳上固定与转子进口圈之间的导气环上；另一套在机壳与转子主轴处其固定方式也在机壳上（外侧）。
2.2 风机转子叶轮为双侧进气，叶片为抛物线后弯形，叶片迎风面为铺焊耐磨材料（碳化钨等），叶轮中盘为锯齿形且易磨损部位铺焊耐磨材料。
风机转子主轴为经调质处理的45#钢实心结构，叶轮与主轴经装配到主轴上的轮毂用高强柱销或螺栓连接固定。
2.3 风机轴承组为有稳固的轴承箱内配装支撑滑动轴承（轴瓦），其中一组轴向设有止推轴承面（定位轴承）。
2.4 机组连接（电机与风机）为弹性联轴器。
2.5 风机进气调节门为钢板焊接结构，配有电动执行机构的多翻板式蝶阀，配有同步连接开闭机构。
2.6 风机进出口与管网连接部位配有膨胀器（软连接），其为内部配有防磨导气套（套袖式），外部配有定向导向组件的压缩式（消除热胀变化尺寸）软联接膨胀器。
**烧结机主抽风机转子更换施工方案一、工程概况：**烧结机主抽风机更换计划停车7天，主要检修内容：主抽风机转子更换，施工所涉及的障碍物拆除与恢复等。
此次检修工期时间短、任务重、须精心组织，合理安排，才能确保工程顺利完工。
二、编制依据、施工组织机构及工程机具、劳动力安排：1、编制依据：1.1机械设备安装工程施工及验收通用规范（GB50231-98）；1.2冶金机械设备安装工程施工及验收规范烧结设备；1.3随机设备说明书及其它随机技术文件。
2、施工组织：现场项目负责人：*** 联系电话：***施工队长： *** 联系电话：***技术员： *** 联系电话：***3、主要量具：框式水平仪200×200 1把条式水平仪1把游标卡尺2把楔形塞尺1套百分表4个磁力表座4套内径千分尺50～600 1套塞尺100 1套卷尺5m 2把4、常用工具铜棒、铲刀、刮刀、扳手、榔头、重型套筒、螺丝刀、千斤顶、剪刀、油石、撬棍、油盆、油壶、磁力钻、电焊机、卷板机、导链气割等。
5、作业人员安排班长：2人钳工：6人起重工：2人技术员：1人电工：1人三、停机前的准备工作：3.1、停机前按照邢钢要求办理好各种施工手续，作好人员安全培训工作。
3.2、停机前清理现场卫生，准备好拆卸、清洗零件的搁架或枕木，并准备橡胶板或彩条布铺在地面上。
3.3、和甲方密切沟通，备好计划更换的各种备件，并把备件运至检修现场。
3.4、准备好检修所用的工具、量具、及所需要的专用工具。
3.5、所有检修人员仔细学习该设备检修技术要求，明确检修任务。
四、主要施工步骤：4.1、甲方完全切断电源，并且挂牌警示。
4.2、把影响设备开盖的保温层拆除干净，去掉联轴器护套，分开轴头泵。
4.3、测量联轴器径向位移，轴向倾斜度，两联轴器端面间隙并作好记录，拆除联轴器螺栓并妥善放置。
对需要开盖的设备部位作好标记。
4.4、打开检修门，为防止叶轮不平衡转动，将叶轮临时固定，去掉轴封。
v1.0 可编辑可修改江苏永钢集团烧结项目（项目编号：B1106）主抽风机系统单机调试方案编制：监理单位：烧结项目部：炼铁总厂：审核：批准：组织单位：烧结项目部二○一三年八月目录1.工程概况 02.编制依据 03.组织网络 (1)4.岗位职责 (2)5.调试要求： (4)6.调试前检查确认 (5)7.调试试运转流程 (6)8.试运转要求 (6)9.调试安全事项 (6)10.调试要求 (7)11.应急预案 (7)12.记录 (8)附表1：烧结项目主抽风机单机调试方案培训学习记录表 0附表2：烧结项目主抽风机单机调试前确认记录表 (1)附表3：烧结项目主抽风机电机单机调试记录表3附表4：烧结项目主抽风机单机调试记录表5附表5：烧结项目主抽风机调试异常问题处理 (7)1.工程概况450m2烧结主抽风机房设备主要包括：主抽风机2台、电动机2台、润滑油站2台、电动执行机构2台、膨胀节6台、消音器2台、高位油箱4台及电器仪表控制系统等。
自2013年6月份开始施工安装，计划于2013年8月份竣工，根据施工进度，确定2013年9月 10日对风机系统分部进行送电调试工作（具体时间以调试审批报告为准）。
2.编制依据2.1.设计图纸及技术文件相关要求；2.2.江苏永钢集团对质量、安全、文明施工的有关规定；2.3.设备厂方提供的随机技术资料、安装使用说明书；2.4.《机械设备安装工程施工及验收通用规范》GB50231—2009；2.5.《压缩机、风机、泵安装工程施工及验收规范》GB50275-2010；3.组织网络3.1.调试时间安排：2013年9月10日～9月15日（具体时间以调试审批报告为准）。
3.2.调试人员组织网络图：3.3.通讯方式调试对讲机频道为“CH1”联系电话：烧结项目部：曹文章：189 622 00039 殷勇：189 622 00239 杭建平：189 622 00081吴玉林：189 622 00963 袁照平: 189 622 68077 成伟：189 622 68081张爱爽：189 622 00731 高网军：189 622 68105 王超：139 219 96997吴昊：150 517 14032 杨世罗：159 623 76968中国三安：赵志军：186 252 38902 徐兵成：186 083 81687 苟永亮：186 252 38958电修车间：袁东：189 622 00392 刘勇：189 622 68183辽宁中新：李树森：186 524 38313 赵奇：186 511 37460 孙金良：151 412 63509烧结厂：周荣宝：189 622 00082 黄维兵：189 622 00232 黄彬：189 622 00917四达监理：薛世绵：186 412 18077 王成栋：187 968 32417 齐延卫：155 015 34273 4.岗位职责4.1.现场总负责职责4.1.1.主持调试的全面管理工作；4.1.2.主持调试的准备及协调工作；4.1.3.主持调试协调会，落实管道调试进度计划；4.1.4.根据工程工期要求，主持编制调试进度计划；4.1.5.负责监督调试方案，安全技术措施的实施情况；4.1.6.负责调试过程中重大突发事件的紧急处理工作；4.1.7.负责施工现场形象，现场标准化，文明施工的管理工作；4.2.项目负责人职责4.2.2.协助项目总负责主持调试的准备及协调工作；4.2.3.协助项目总负责组织调试协调会，落实调试进度计划；4.2.4.监督调试方案，安全技术措施的实施情况；4.2.5.进行调试过程中重大突发事件的紧急处理工作；4.2.6.协助项目总负责进行施工现场形象，现场标准化，文明施工的管理工作；4.2.7.负责所属区域调试工作；4.3.调试负责人4.3.1.主持设备调试的全面管理工作；4.3.2.主持设备调试的准备及协调工作；4.3.3.根据工程工期要求，主持编制设备调试进度计划；4.3.4.主持设备调试协调会，落实设备调试进度计划；4.3.5.负责监督设备调试方案，安全技术措施的实施情况；4.3.6.负责设备调试中重大突发事件的紧急处理工作；4.3.7.负责施工现场形象，现场标准化，文明施工的管理工作。
烧结风机安装质量操纵方案烧结风机安装质量操纵方案1、概述XX炼铁厂四烧车间265m²二期主抽风室安装两台主抽风机，烧结离心鼓风机的大体结构形式为双吸式，风机要紧由上下机壳和上下进气箱（37吨）、转子组（吨）、电动机（27吨）、轴承支架、轴承、联轴器、调剂门、扩压器、等组成。
每台风机单重69吨，该风机不管从外型尺寸仍是重量上都比较大,转子直径为4.0米，重量为吨，是风机安装中很关键的部件,为了保证风机的安装质量，在施工前制定一个整体的质量操纵方案。
2、设备要紧技术性能参数代号名称：SJ14500烧结风机风机转速：1000r/min入口流量：14500m³/min入口温度：150℃入口压力：3、设备安装前质量预防设备基础及资料的确认3.1.1基础必需通过查验合格，具有安装条件。
3.1.2具有土建公司移交出来的基础资料。
3.1.3所有安装设备和设计资料齐全。
3.1.4所安设备已到货，并依照装箱单清点无误，确认完好无损。
3.1.5主抽风机室内天车达到运转条件。
基础检查及垫铁安装3.2.1确信基准线和基准点：设备安装前必需定出横纵基准线，并设置永久中心标板。
3.2.2基础检查及垫板安装：依照设计和设备图纸检查基础尺寸和地脚螺栓尺寸、位置、深度是不是正确，应符合《冶金机械设备安装工程施工及验收标准》YBJ201-83有关规定要求。
垫铁规格尺寸、垫铁布置、设备找平找正后，每组垫铁检查标准及垫铁配置方式应符合《冶金机械设备安装工程施工及验收标准》YBJ201-83有关规定要求。
4、设备安装进程中的质量操纵方式风机主体设备安装4.1.1下机壳、下进气箱的安装a.下机壳分为两部份，安装前按图纸要求将其联结紧固。
b.将下壳置于摆放好的垫铁上。
下壳就位时，应付其旋转方向进行查对，机壳中心放到应有的标高位置上，然后将地脚螺栓预紧。
c.安装下部进气箱依照组合标记，将下部进气箱连接在下机壳上。
对上螺孔后，插入所有螺栓并预紧。
炼铁厂烧结工序抽风机工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!炼铁厂烧结工序抽风机工艺流程一、准备工作阶段。
在开展炼铁厂烧结工序抽风机的相关工作之前，要做好充足的准备。
江苏永钢集团烧结项目（项目编号：B1106）主抽风机系统单机调试方案编制：监理单位：烧结项目部：炼铁总厂：审核：批准：组织单位：烧结项目部二○一三年八月目录1.工程概况 (1)2.编制依据 (1)3.组织网络 (2)4.岗位职责 (3)5.调试要求： (5)6.调试前检查确认 (6)7.调试试运转流程 (7)8.试运转要求 (7)9.调试安全事项 (8)10.............................................................................. 调试要求8 11.............................................................................. 应急预案8 12................................................................................... 记录9附表1：烧结项目主抽风机单机调试方案培训学习记录表 (10)附表2：烧结项目主抽风机单机调试前确认记录表 (11)附表3：烧结项目主抽风机电机单机调试记录表 (13)附表4：烧结项目主抽风机单机调试记录表 (14)附表5：烧结项目主抽风机调试异常问题处理 (16)1.工程概况450m2烧结主抽风机房设备主要包括：主抽风机2台、电动机2台、润滑油站2台、电动执行机构2台、膨胀节6台、消音器2台、高位油箱4台及电器仪表控制系统等。
自2013年6月份开始施工安装，计划于2013年8月份竣工，根据施工进度，确定2013年9月 10日对风机系统分部进行送电调试工作（具体时间以调试审批报告为准）。
2.编制依据2.1.设计图纸及技术文件相关要求；2.2.江苏永钢集团对质量、安全、文明施工的有关规定；2.3.设备厂方提供的随机技术资料、安装使用说明书；2.4.《机械设备安装工程施工及验收通用规范》GB50231—2009；2.5.《压缩机、风机、泵安装工程施工及验收规范》GB50275-2010；3. 组织网络3.1. 调试时间安排：2013年9月10日～9月15日（具体时间以调试审批报告为准）。
烧结机主抽风机高压变频改造方案摘要：本文介绍烧结机主抽风机改造的方案。
本项目的成功实施，解决了钢铁行业内烧结机主抽风机风量动态调节的难题，同时响应国家节能减排的要求，给企业节省成本。
关键词：主抽风机；变频改造Abstract ： This paper introduces the scheme of revamping the main fan of sintering machine. The successful implementation of this project has solved the problem of dynamic regulation of wind volume of the main exhaust fan in the iron and steel industry. At the same time, it responds to the requirements of the National energy conservation and emission reduction, and saves enterprises costs.Key words：Main fan； Variable frequency transformation；1 引言烧结主抽风机负载的电机容量相对较大，电机长期工频运行，加之长期利用风门进行相关的流量压力调节，造成烧结主抽风机运行起来非常不经济；同时由于电机大多采取水电阻起动的方式，不仅达不到良好的起动效果，而且造成频繁维护、频繁更换电解液的情况，甚至起动过程中的“开锅”“漏液”现象也时有发生，危害人员及设备的安全。
2 存在问题炼铁厂南区360㎡烧结机采用控制风门开度的方式来实现主抽风机风量的调节，随着企业的发展，对烧结矿品质要求的不断提高，此种控制方式逐渐显现无法实现风机风门的精细化调整，满足不了生产过程中需要根据烧结工艺参数进行实时性动态调节风量的要求；电机始终处于额定转速运行，无法实现国家节能减排的要求，同时大大增加了烧结矿的产品吨耗；单台风机电机功率达6800KW，与之配套的水阻启动柜无法实现真正意义上的软启动功能，且由于水阻温度的限制，不允许连续启车。
江苏永钢集团烧结项目（项目编号：B1106）主抽风机系统单机调试方案编制：监理单位：烧结项目部：炼铁总厂：审核：批准：组织单位：烧结项目部二○一三年八月目录1. 工程概况450m 2烧结主抽风机房设备主要包括：主抽风机2台、电动机2台、润滑油站2台、电动执行机构2台、膨胀节6台、消音器2台、高位油箱4台及电器仪表控制系统等。
自2013年6月份开始施工安装，计划于2013年8月份竣工，根据施工进度，确定2013年9月 10 日对风机系统分部进行送电调试工作（具体时间以调试审批报告为准）。
2. 编制依据2.1. 设计图纸及技术文件相关要求；2.2. 江苏永钢集团对质量、安全、文明施工的有关规定；2.3. 设备厂方提供的随机技术资料、安装使用说明书；2.4. 《机械设备安装工程施工及验收通用规范》GB50231—2009；2.5. 《压缩机、风机、泵安装工程施工及验收规范》GB50275-2010；3. 组织网络3.1. 调试时间安排：2013年9月10日～9月15日（具体时间以调试审批报告为准）。
3.2. 调试人员组织网络图：189 622 68081张爱爽：189 622 00731 高网军：189 622 68105 王超：139 219 96997吴昊：150 517 14032 杨世罗：159 623 76968中国三安：赵志军：186 252 38902 徐兵成：186 083 81687 苟永亮：186 252 38958电修车间：袁东：189 622 00392 刘勇：189 622 68183辽宁中新：李树森：186 524 38313 赵奇：186 511 37460 孙金良：151 412 63509烧结厂：周荣宝：189 622 00082 黄维兵：189 622 00232 黄彬：189 622 00917四达监理：薛世绵：186 412 18077 王成栋：187 968 32417 齐延卫：155 015 34273 4.岗位职责4.1.现场总负责职责4.1.1.主持调试的全面管理工作；4.1.2.主持调试的准备及协调工作；4.1.3.主持调试协调会，落实管道调试进度计划；4.1.4.根据工程工期要求，主持编制调试进度计划；4.1.5.负责监督调试方案，安全技术措施的实施情况；4.1.6.负责调试过程中重大突发事件的紧急处理工作；4.1.7.负责施工现场形象，现场标准化，文明施工的管理工作；4.2.项目负责人职责4.2.1.协助项目总负责进行调试的管理工作；4.2.2.协助项目总负责主持调试的准备及协调工作；4.2.3.协助项目总负责组织调试协调会，落实调试进度计划；4.2.4.监督调试方案，安全技术措施的实施情况；4.2.5.进行调试过程中重大突发事件的紧急处理工作；4.2.6.协助项目总负责进行施工现场形象，现场标准化，文明施工的管理工作；4.2.7.负责所属区域调试工作；4.3.调试负责人4.3.1.主持设备调试的全面管理工作；4.3.2.主持设备调试的准备及协调工作；4.3.3.根据工程工期要求，主持编制设备调试进度计划；4.3.4.主持设备调试协调会，落实设备调试进度计划；4.3.5.负责监督设备调试方案，安全技术措施的实施情况；4.3.6.负责设备调试中重大突发事件的紧急处理工作；4.3.7.负责施工现场形象，现场标准化，文明施工的管理工作。
4.4.设备调试负责人职责4.4.1.协助调试总负责人进行单机调试的管理工作；4.4.2.协助调试总负责人主持设备调试的准备及协调工作；4.4.3.协助调试总负责人组织设备调试协调会，落实调试进度计划；4.4.4.组织本条线调试人员进行调试前技术及安全交底；4.4.5.监督设备单机调试方案，安全技术措施的实施情况；4.4.6.进行设备单机调试中重大突发事件的紧急处理工作；4.4.7.协助调试总负责进行施工现场形象，现场标准化，文明施工的管理工作；4.4.8.负责设备条线的调试工作。
4.5.电气自动化调试负责人职责4.5.1.协助调试总负责人进行项目的管理工作；4.5.2.协助调试总负责人主持设备调试的准备及协调工作；4.5.3.协助调试总负责人组织设备调试协调会，落实调试进度计划；4.5.4.组织本条线调试人员进行调试前技术及安全交底；4.5.5.监督设备单机调试方案，安全技术措施的实施情况；4.5.6.进行设备单机调试中重大突发事件的紧急处理工作；4.5.7.协助调试总负责进行施工现场标准化、文明施工的管理工作；4.5.8.负责电气条线的调试工作。
4.6.安全负责人职责4.6.1.履行设备调试的安全工作的监督职责；4.6.2.负责调试人员的安全教育和培训工作，做好安全各类台帐；4.6.3.负责各调试现场的安全生产、文明现场、劳动纪律、交通安全等的检查、监督，并按照公司和车间的各项考核制度进行考核，做好考核记录台帐，督促各段面职工按照安全操作规程进行作业；4.6.4.对各项安全生产管理制度的贯彻与落实情况进行检查和具体指导，及时发现薄弱环节或失控部位，并提出整改意见，并跟踪复查；4.6.5.查处三违的行为和人员，督促有关人员对重大事故隐患采取有效的控制措施，必要时可责令其停止并及时报项目负责人；4.6.6.全面了解单机调试人员的编制，及时掌握职工的思想情况，并处理好员工之间的各项矛盾，解决他们的心理问题；开展安全监督与检查工作。
4.7.调试班组长职责4.7.1.协助设备及电气调试负责人进行项目的管理工作；4.7.2.协助设备及电气调试负责人进行单机调试的准备及协调工作；4.7.3.协助设备及电气调试负责人组织单机调试协调会；4.7.4.组织本班组调试人员进行单机调试前技术及安全交底；4.7.5.落实本班组单机调试进度计划；4.7.6.负责本班组落实单机调试进度计划；4.7.7.根据工程工期要求，组织编制本班组单机调试方案及进度计划；4.7.8.监督单机调试方案，安全技术措施的实施情况；4.7.9.单机调试中重大突发事件的紧急处理工作；4.7.10.协助设备及电气调试负责人进行负责施工现场形象、现场标准化、文明施工的管理工作；4.7.11.负责本班组调试范围内的单机调试；4.7.12.负责本班组调试范围内的单机调试的安全工作。
4.8.调试人员职责4.8.1.参加单机、调试前安全交底及技术工艺交底会议；4.8.2.对单机、调试前的准备工作进行确认；4.8.3.对本岗位的调试内容及调试方案必须熟知和会操作；4.8.4.严格按单机调试方案进行记录；4.8.5.做好单机调试记录；4.8.6.严格遵守单机调试的岗位操作规程及安全操作规程；4.8.7.单机调试期间必须保持通讯畅通，对讲机处于开启状态；4.8.8.严格执行公司的操作牌及停送电管理制度。
5.调试要求：5.1.由项目部组织所有参加调试人员对本调试方案进行学习并形成学习记录，调试前填写调试确认表，运转过程中由专人做好调试记录。
调试过程中对现场情况确认以后由专人指挥，禁止调试人员擅自启动设备；5.2.配电室必须有电工值守，遇设备无法正常停车时，切除控制电源或空气断路器，以确保设备、人员安全；5.3.调试前应严格按照方案要求对相关设备、现场安全情况进行检查，确认无影响单机调试的问题存在。
5.4.调试过程中发现问题，按照调试方案要求及时汇报到对应的负责人及相关单位，确保调试过程安全、高效。
6.调试前检查确认6.1.设备基础强度、坐标、标高、几何尺寸及地脚螺栓孔位置必须符合设计要求和规范的规定。
检查方法：检查工序交接资料和对照图纸检查。
6.2.地脚螺栓安装应符合下列规定：螺栓垂直固定可靠、螺母紧固、受力均匀、螺栓外露螺纹长度不小于1.5倍螺距。
6.3.检查工序报验资料，确认垫板规格和位置应正确、放置平稳、接触紧密、垫层间定位焊牢固。
检查风机与电机轴线同轴度工序报验资料是否经过监理验收以及精调后的安装数据并进行复核；6.4.管道、阀门启/闭标识，安全警示标识、风机、电机转向标识是否到位。
6.5.设备外观无损伤、油漆完好。
6.6.所有紧固件应无松动现象；连接螺栓应符合下列规定：螺母与垫圈按设计配置齐全，均匀拧紧，螺栓外露螺纹长度不小于1.5倍螺距。
调试前在螺母及螺栓上划线，调试结束后进行检查。
6.7.裸露的转动部分是否有防护罩，检修平台周围栏杆是否已到位；6.8.通过蜗壳检修门检查风机内部无杂物，风机运转前对风门执行机构启闭与风门启闭、反馈是否一致进行确认。
6.9.检查高位油箱在轴承上方标高大于4.55m。
6.10.检查设备的安全防护设施是否到位。
6.11.检查设备安全操作规程是否张贴。
6.12.电器设备、自动化仪表设备接线是否正确、规范。
6.13.检查冷却水管稀油站油管是否畅通，有无泄漏现象，确认稀油站已打循环稀油清洁度已达七级。
6.14.确认轴承箱内加46#汽轮机油且油位在上油窗的1/3～2/3位置。
6.15.检查供水压力不小于0.15MPa，温度、振动仪表安装是否正常，控制画面反馈值是否正常。
6.16.确认变频器已由厂家按照要求调试完毕，参数设置符合要求。
6.17.电器设备接地可靠，接地电阻符合规定，电机接地电阻小于4Ω，相地绝缘电阻由高压科测试完成并大于500MΩ，相间绝缘大于500MΩ。
6.18.各电机、阀门电动装置、机旁操作箱、电仪自控系统等安装接线、校线完毕，各指示仪表、安全保护装置及电控装置均应灵敏、准确、可靠；各类仪表已安装完成，并经过校验，取得校验记录合格证明。
调试设备的正式电源等已具备供电条件。
6.19.调试前的各项准备工作应确认是否已到位，如：各调试人员是否到位，各项调试前的确认工作均已完成，并符合要求。
应准备好试车用工具、器具和检测仪器，如各种规格的活动扳手、管钳、压力表、标准信号发生器、测振仪、测温仪、对讲机等。
6.20.调试人员应经过调试培训，应熟悉调试流程和调试方案，以及故障和事故的处理方式，并有培训记录。
7.调试试运转流程事前准备——→运转前检查确认，稀油站油量符合要求，水压是否正常，稀油站打循环合格，电机、电缆绝缘检测合格——→确认整个烟道畅通及蜗壳内无杂物，风门反馈与真实开度一致——→手动盘车无异响——→启动润滑油泵，检查电机、风机轴承回油窥视镜润滑油流畅，油站出口压力在0.2-0.4MPa——→变频器调至5HZ启动电机，确认旋转方向正确，无异常声音——→每隔5分钟增加5HZ，电机无异常声音——→升到50HZ后，正式运转2小时，无异常状况——→停车连接好联轴器——→调整风门开度至2%，变频器给定5HZ启动电机——→无异常现象后，每隔10分钟增加5HZ 频率直至50HZ，相应调整风门开度——→运转72小时并做好调试记录。
