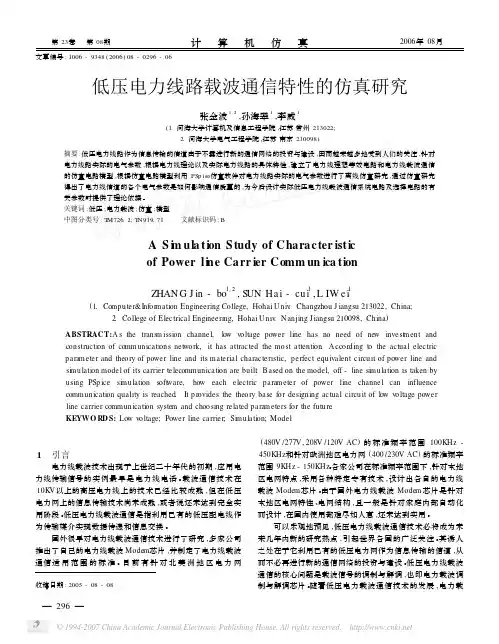

低 压 电力线 路 载 波通 信 特 性 的仿 真研 究

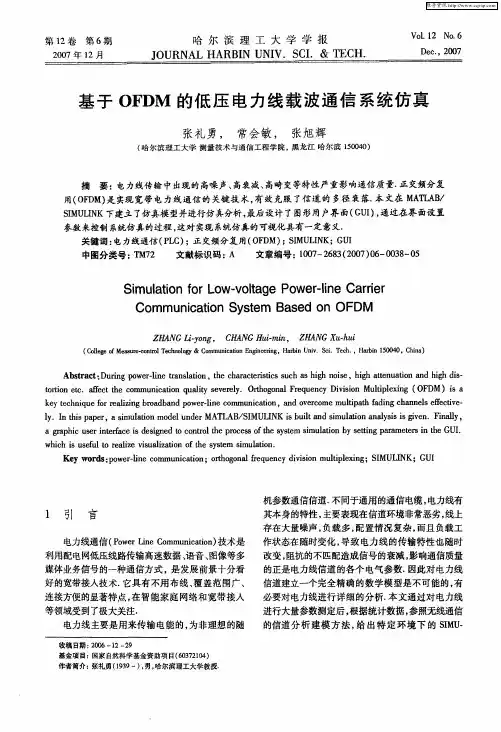

基于OFDM的低压电力线载波通信系统仿真

基于OFDM的低压电力线载波通信系统仿真
ｗｈ ｃ ｓｕ ｅｕ ｅ ｉｅ ｖｓ ａ ｉ ｔ ｎ ｏ ｅ ｓ ｓ ｍ ｉ ｌｔ ｎ ｉｈ ｉ ｓ ｆ ｌｔ ｒ ａ ｚ ｉｕ ｚ ｉ ｆｔ ｙ ｔ ｓ ｏ ｌ ｌ ａｏ ｈ ｅ ｍｕ ａｉ ． ｏ
Ｋｅ ｒ ｓ ｐ ｗ ｒｌ ｅｃ ｍｍｕ ｉａｉｎ；ｏｔｏ ｏ ａ ￣ ｑ ｅ ｃ ｉｉｉｎ ｍｕｔ ｌｘｎ ；ＳＭＵＬ ＮＫ；Ｇ ｙ ｗｏ ｄ ：ｏ ｅ — ｎ ｏ ｉ ｎｃ ｔ ｏ ｒ ｇｎ ｈ ｌ ｅ ｕ ｎ ｙｄｖｓｏ ｌｐｅ ｉｇ Ｉ ｉ Ｉ ＵＩ
Ａ ｓ ａｔＤ ｒ ｇ ｏ ｅ． ｅ ｒ ｓ ｔｎ ｔ ａ ｃ ｒｔｓ ｕｈ ｓ ｉ ｏ ｅ ｈ ｔ ｕｔｎａｄｈ ｓ ｂｔ ｃ： ｕｎ ｗ ｒｉ ａ ｌ ｏ ，ｈ ｃ ｒ ｔｉ ｃ ｓｃ ｇ ｎｉ ， ｉ ａ ｅ ａ ｏ ｉ ｄ — ｒ ｉ ｐ １ ｔｎ ａ ｎ ｉ ｅ ｈ ａ ｅｓ ｉ ａ ｈ ｈ ｓ ｇ ｔｎ ｉ ｎ ｇ ｉ ｈ ｈ ｔ ｔ ｎｅ ．ａ ｅｔｈ ｏ ｍｕ ｉ ｔ ｎｑ ａ ｔ ｓｖｒｌ．Ｏ ｔｏｏａ ｒｑ ｅ ｃ ｉｉｏ ｌｐｅ ｉ Ｏ Ｄ ｏ ｉ ｔ ｆ ｃ ｔｅＣｍ ｎｃｉ ｕ ｌｙ ｅｅｅ ｒｏ ｃ ａｏ ｉ ｙ ｒ ｇｎ ｌ ｅ ｎ ｙＤｖ ｉｎＭｕｔ ｌｘ ｇ（ Ｆ Ｍ）ｉ ａ ｈ Ｆｕ ｓ ｉ ｎ ｓ
ｋ ｙｔｃ ｎｑ ｅｆｒｒａｉｉｇｂ ｏ ｄ ａ ｄ ｐ ｗｅ— ｎ ｏ ｅ ｅｈ ｉｕ ｌ ｚｎ ｒａ ｂ ｎ ｏ ｒｌ ｅｃ ｍ ｕ ｉａ ｏ ｏｅ ｉ ｎｃ ｔ ｎ，ａ ｄｏ ｅｃ ｍｅｍｕｔ ａ ａ ｉｇｃ ａ ｎ ｌ ｅ ｅｔ ｅ ｉ ｎ ｖ ｒｏ ｌｐ ｔ ｆｄｎ ｈ ｉ ｈ ｎ ｅｓ ｆ ｃ ｖ — ｉ ｌ ．Ｉ ｉ ｐ ｐ ｒ ｉ ｌｔ ｎ ｍｏ ｅ ｎ ｅ Ｔ ＡＢ Ｓ ＭＵＬ ＮＫ ｉ ｂ ｉ ｄｓｍｕａ ｏ ｎ ｙ ｉ ｉ ｉｅ ．Ｆｎ ｌ ， ｙ ｎｔ ｓ ａ ｅ ，ａｓ ｈ ｍｕａｉ ｄ ｌ ｄ ｒＭＡ Ｌ ／ Ｉ ｏ ｕ Ｉ ｓ ｕｌ ａ ｉ ｌｔ ｎａ ａ ｓ ｇｖ ｎ ｉａ ｙ ｔ ｎ ｉ ｌ ｓｓ ｌ ａｇａ ｈｃ ｕｅ ｔｒａ ｅｉ ｅ ｉｎ ｄｔ ｏ ｔ ｌｈ ｒｃ ｓ ｆ ｅｓ ｓ ｍ ｓｍｕａｉｎｂ ｅｔ ｇｐ ａ ｔｒ ｈ Ｉ ｒｐ ｉ ｓｒｉ ｅｆｃ ｄ ｓｇ ｅ ｃ ｎ ｏ ｅｐ ｅｓｏ ｙｔ ｉ ｌｔ ｙｓｔ ｎ ａ ｍｅ ｓｉ ｔｅＧＵ ． ｎ ｓ ｏ ｒ ｔ ｏ ｈ ｔ ｅ ｏ ｉ ｒ ｅ ｎ

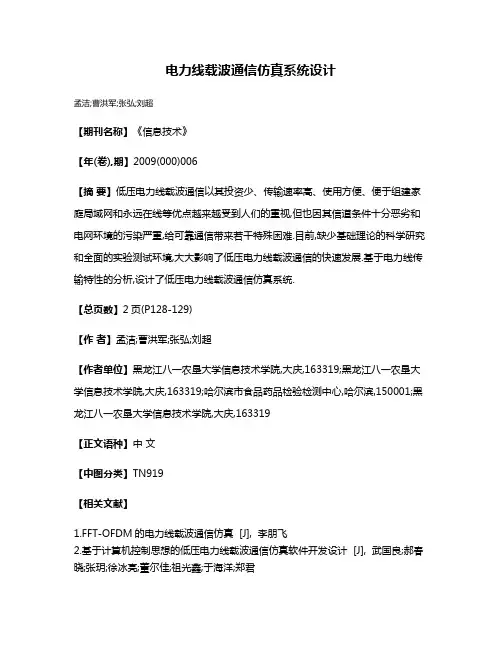

电力线载波通信仿真系统设计

电力线载波通信仿真系统设计

电力线载波通信仿真系统设计
孟洁;曹洪军;张弘;刘超
【期刊名称】《信息技术》
【年(卷),期】2009(000)006
【摘要】低压电力线载波通信以其投资少、传输速率高、使用方便、便于组建家庭局域网和永远在线等优点越来越受到人们的重视,但也因其信道条件十分恶劣和电网环境的污染严重,给可靠通信带来若干特殊困难.目前,缺少基础理论的科学研究和全面的实验测试环境,大大影响了低压电力线载波通信的快速发展.基于电力线传输特性的分析,设计了低压电力线载波通信仿真系统.
【总页数】2页(P128-129)
【作者】孟洁;曹洪军;张弘;刘超
【作者单位】黑龙江八一农垦大学信息技术学院,大庆,163319;黑龙江八一农垦大学信息技术学院,大庆,163319;哈尔滨市食品药品检验检测中心,哈尔滨,150001;黑龙江八一农垦大学信息技术学院,大庆,163319
【正文语种】中文
【中图分类】TN919
【相关文献】
1.FFT-OFDM的电力线载波通信仿真 [J], 李朋飞
2.基于计算机控制思想的低压电力线载波通信仿真软件开发设计 [J], 武国良;郝春晓;张玥;徐冰亮;董尔佳;祖光鑫;于海洋;郑君
3.基于Matlab与VC++的通信仿真教学系统设计 [J], 刘嘉敏
4.基于VC＋＋的战术数据链通信仿真系统设计与实现* [J], 刘翠海; 王文清; 刘中华
5.基于VC＋＋的战术数据链通信仿真系统设计与实现 [J], 刘翠海; 王文清; 刘中华因版权原因，仅展示原文概要，查看原文内容请购买。

低压电力线路载波通信特性的仿真研究

低压电力线路载波通信特性的仿真研究

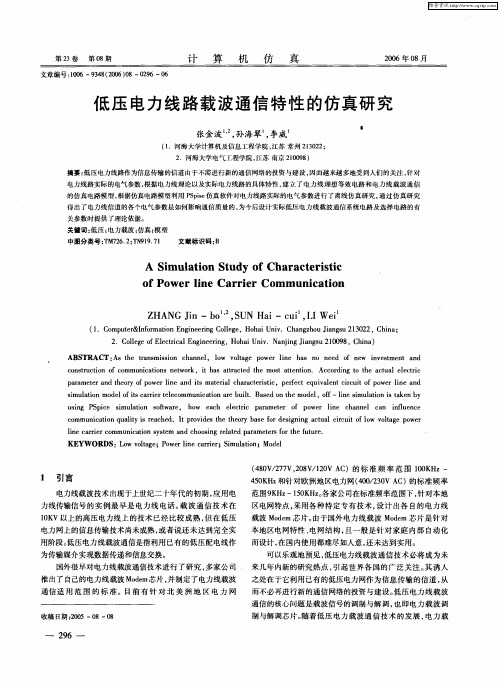

收稿日期:2005-08-08 第23卷　第08期计　算　机　仿　真2006年08月 文章编号:1006-9348(2006)08-0296-06低压电力线路载波通信特性的仿真研究张金波1,2,孙海翠1,李威1(1.河海大学计算机及信息工程学院,江苏常州213022;2.河海大学电气工程学院,江苏南京210098)摘要:低压电力线路作为信息传输的信道由于不需进行新的通信网络的投资与建设,因而越来越多地受到人们的关注,针对电力线路实际的电气参数,根据电力线理论以及实际电力线路的具体特性,建立了电力线理想等效电路和电力线载波通信的仿真电路模型,根据仿真电路模型利用PSp ise 仿真软件对电力线路实际的电气参数进行了离线仿真研究,通过仿真研究得出了电力线信道的各个电气参数是如何影响通信质量的,为今后设计实际低压电力线载波通信系统电路及选择电路的有关参数时提供了理论依据。

关键词:低压;电力载波;仿真;模型中图分类号:T M726.2;T N919.71 文献标识码:BA S i m ula tion Study of Character isticof Power li ne Carr ier Comm un ica tionZHAN G J in -bo1,2,S UN Hai -cui 1,L IW ei1(puter&Infor mation Engineering College,Hohai Univ .Changzhou J iangsu 213022,China;2.College of Electrical Engineering,Hohai Univ .Nanjing J iangsu 210098,China )ABSTRACT:A s the trans m ission channel,low voltage power line has no need of new invest m ent andconstruction of communications net work,it has attracted the most attention .According to the actual electric parameter and theory of power line and its material characteristic,perfect equivalent circuit of power line and si mulation model of its carrier telecommunication are built .Based on the model,off -line si mulation is taken by using PSp ice si mulation soft ware,how each electric parameter of power line channel can influence communication quality is reached .It p rovides the theory base for designing actual circuit of low voltage powerline carrier communication system and choosing related parameters for the future .KEYWO RD S:Low voltage;Power line carrier;Si mulation;Model1　引言电力线载波技术出现于上世纪二十年代的初期,应用电力线传输信号的实例最早是电力线电话。

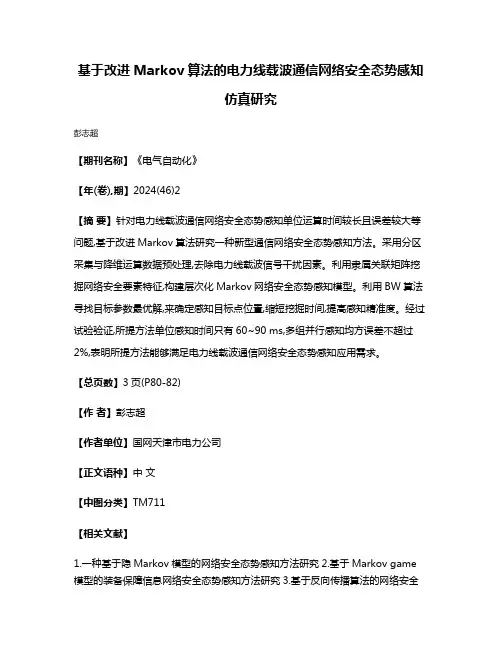

基于改进Markov算法的电力线载波通信网络安全态势感知仿真研究

基于改进Markov算法的电力线载波通信网络安全态势感知仿真研究

基于改进Markov算法的电力线载波通信网络安全态势感知
仿真研究
彭志超
【期刊名称】《电气自动化》
【年(卷),期】2024(46)2
【摘要】针对电力线载波通信网络安全态势感知单位运算时间较长且误差较大等问题,基于改进Markov算法研究一种新型通信网络安全态势感知方法。

采用分区采集与降维运算数据预处理,去除电力线载波信号干扰因素。

利用隶属关联矩阵挖掘网络安全要素特征,构建层次化Markov网络安全态势感知模型。

利用BW算法寻找目标参数最优解,来确定感知目标点位置,缩短挖掘时间,提高感知精准度。

经过试验验证,所提方法单位感知时间只有60~90 ms,多组并行感知均方误差不超过2%,表明所提方法能够满足电力线载波通信网络安全态势感知应用需求。

【总页数】3页(P80-82)
【作者】彭志超
【作者单位】国网天津市电力公司
【正文语种】中文
【中图分类】TM711
【相关文献】
1.一种基于隐Markov模型的网络安全态势感知方法研究
2.基于Markov game 模型的装备保障信息网络安全态势感知方法研究
3.基于反向传播算法的网络安全
态势信息识别——评《网络安全态势感知》4.基于改进支持向量机的网络安全态势感知算法
因版权原因，仅展示原文概要，查看原文内容请购买。

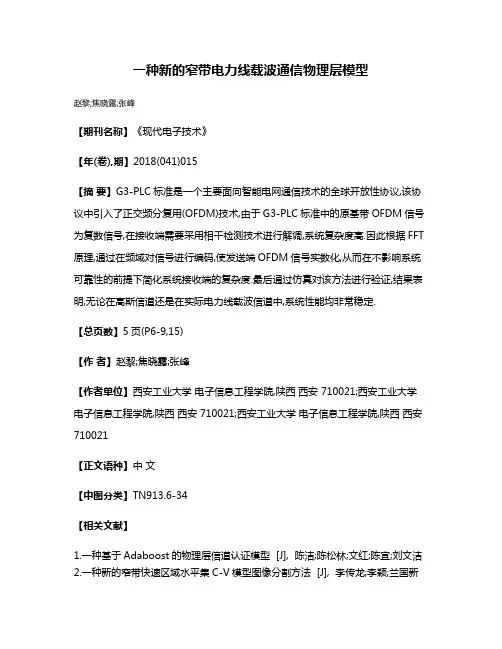

一种新的窄带电力线载波通信物理层模型

一种新的窄带电力线载波通信物理层模型

一种新的窄带电力线载波通信物理层模型
赵黎;焦晓露;张峰
【期刊名称】《现代电子技术》
【年(卷),期】2018(041)015
【摘要】G3-PLC标准是一个主要面向智能电网通信技术的全球开放性协议,该协议中引入了正交频分复用(OFDM)技术,由于G3-PLC标准中的原基带OFDM信号为复数信号,在接收端需要采用相干检测技术进行解调,系统复杂度高.因此根据FFT 原理,通过在频域对信号进行编码,使发送端OFDM信号实数化,从而在不影响系统可靠性的前提下简化系统接收端的复杂度.最后通过仿真对该方法进行验证,结果表明,无论在高斯信道还是在实际电力线载波信道中,系统性能均非常稳定.
【总页数】5页(P6-9,15)
【作者】赵黎;焦晓露;张峰
【作者单位】西安工业大学电子信息工程学院,陕西西安 710021;西安工业大学电子信息工程学院,陕西西安 710021;西安工业大学电子信息工程学院,陕西西安710021
【正文语种】中文
【中图分类】TN913.6-34
【相关文献】
1.一种基于Adaboost的物理层信道认证模型 [J], 陈洁;陈松林;文红;陈宜;刘文洁
2.一种新的窄带快速区域水平集C-V模型图像分割方法 [J], 李传龙;李颖;兰国新
3.一种新的异步广播通信系统物理层设计 [J], 杨航;杜兴民
4.一种新的异步广播通信系统物理层设计 [J], 杨航;杜兴民
5.宽带电力线载波通信物理层资源分配新算法 [J], 王清;荆臻;李琮琮;朱红霞;代燕杰
因版权原因，仅展示原文概要，查看原文内容请购买。

PLC(电力线载波通讯)性能仿真检测

PLC(电力线载波通讯)性能仿真检测

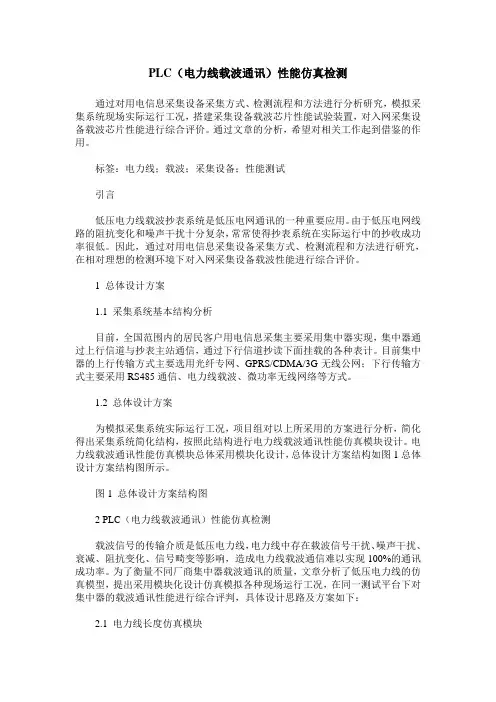

PLC（电力线载波通讯）性能仿真检测通过对用电信息采集设备采集方式、检测流程和方法进行分析研究，模拟采集系统现场实际运行工况，搭建采集设备载波芯片性能试验装置，对入网采集设备载波芯片性能进行综合评价。

通过文章的分析，希望对相关工作起到借鉴的作用。

标签：电力线；载波；采集设备；性能测试引言低压电力线载波抄表系统是低压电网通讯的一种重要应用。

由于低压电网线路的阻抗变化和噪声干扰十分复杂，常常使得抄表系统在实际运行中的抄收成功率很低。

因此，通过对用电信息采集设备采集方式、检测流程和方法进行研究，在相对理想的检测环境下对入网采集设备载波性能进行综合评价。

1 总体设计方案1.1 采集系统基本结构分析目前，全国范围内的居民客户用电信息采集主要采用集中器实现，集中器通过上行信道与抄表主站通信，通过下行信道抄读下面挂载的各种表计。

目前集中器的上行传输方式主要选用光纤专网、GPRS/CDMA/3G无线公网；下行传输方式主要采用RS485通信、电力线载波、微功率无线网络等方式。

1.2 总体设计方案为模拟采集系统实际运行工况，项目组对以上所采用的方案进行分析，简化得出采集系统简化结构，按照此结构进行电力线载波通讯性能仿真模块设计。

电力线载波通讯性能仿真模块总体采用模块化设计，总体设计方案结构如图1总体设计方案结构图所示。

图1 总体设计方案结构图2 PLC（电力线载波通讯）性能仿真检测载波信号的传输介质是低压电力线，电力线中存在载波信号干扰、噪声干扰、衰减、阻抗变化、信号畸变等影响，造成电力线载波通信难以实现100%的通讯成功率。

为了衡量不同厂商集中器载波通讯的质量，文章分析了低压电力线的仿真模型，提出采用模块化设计仿真模拟各种现场运行工况，在同一测试平台下对集中器的载波通讯性能进行综合评判，具体设计思路及方案如下：2.1 电力线长度仿真模块2.1.1 线路长度电路模型低压电力线是一种分布参数电路，电流在导线的电阻中引起了沿线的电压降，同时又在导线周围产生了变动的磁场，这个变动的磁场沿着全线产生感应电压。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【关键词】OFDM；电力线载波通信模块化；AWGN 理想信道
0 引言
电力线载波通信系统以电力线为数据传输介质。随着通信技术的 发展， 基于 FSK/BPSK 的单载频技术逐步被 OFDM 调制技术所取代。 OFDM 技术具有可靠的工作模式、高效的信道编码技术以及强大的纠 错机制，是当今智能电网最安全、最具成本效益的通信模式。 目前，基 于 OFDM 技术的窄带电力线载波通信（NB-PLC）标准主要有 PRIME、 G3-PLC、IEEE P1901.2 和 ITU-T G.9955。 PRIME 是一个由供电公司、 行业厂家和大学研究所构成的联盟合作 开 发 的 基 于 OFDM 电 力 线 技 术的公开标准。 G3-PLC 是由法国电网输送公司（ERDF）发起，专为智 能电网通信而设计的全球电力线通信开放协议。IEEE P1901.2 旨在实 现 PRIME 和 G3-PLC 的 融 合 和 互 用 。 G3-PLC 通 常 用 于 自 动 抄 表 （AMR）、 能源控制和电网监测 等 低 速 数 据 通 信 场 合 ， 本 文 主 要 针 对 G3-PLC 协议规定的物理层开发和仿真方法展开讨论。
图 2 Fห้องสมุดไป่ตู้C 模块仿真框图
3 OFDM 编码与调制器模块
当接收机检测到信号到达时， 首先需要进行信号同步和信道估 计 ， 这 里 我 们 将 信 号 同 步 和 信 道 估 计 简 化 为 Choose Proper 256 samples 模块。 在实现 OFDM 基本功能后，后续可根据系统性能的需要 来添加不同实现的信号同步模块和信道估计模块。 然后，经过 FFT 变 换，进行整数倍频偏的估计和纠正，此时得到的数据是比特流映射后 的数据。 对该数据进行相应的解调 ，然后再进行解码处理 ，就可得到发 送的比特流。根据 G3 和 G9955 文档，我们提出图 3 所示 OFDM 调制/解 调模块功能仿真框图。 如果选择合适的话，DBPSK Demapping 的输出 向 量 几 乎 等 于 DBPSK Mapping 的 输 入 向 量 *0.5（每 个 数 据 都 变 为 原 来的一半）。
1 系统结构
G3-PLC 协 议 以 OFDM 为 核 心 技 术 ， 支 持 欧 洲 电 工 标 准 委 员 会 （CELENEC）在内的多个频段，最高可达到 180kHz。 协议采用 400kHz 的采样率，将 DC-200kHz 的低频段分为 128 个 OFDM 子信道，子信道 间 隔 为 1.5625kHz， 利 用 256 点 FFT 将 待 传 输 数 据 由 频 域 变 换 到 时 域 ，经 过 电 力 线 载 波 信 道 ，传 送 到 接 收 端 。 其 中 CELENEC A 频 段 为 35.938kHz~90.625kHz，该 频 段 共 占 用 36 个 子 信 道 ，发 射 机 在 数 据 发 送时，将数据映射到这 36 个有效子载波上，同时将其他子载波填充无 效数据。 采用 DBPSK 或 DQPSK 映射，正常模式下可支持 33.4kbps 的 最大数据传输速率。
科技信息
○高校讲坛○
ＳＣＩＥＮＣＥ ＆ ＴＥＣＨＮＯＬＯＧＹ ＩＮＦＯＲＭＡＴＩＯＮ
2013 年 第 7 期
电力线载波通信系统的物理层仿真方法的研究
任志胜 林平分 （北京工业大学 嵌入式系统重点实验室，中国 北京 100124）
【摘 要】基于正交频分复用技术（OFDM）的电力线载波通信系统物理层的开发和仿真应该采用模块化的方法，最好的办法就是把整个系 统以及仿真分割成一个个的小模块进行，对每一个模块都进行独立的测试。 非常重要的是，在理想信道（如 AWGN 高斯加性白噪声静态信道） 下，每一个模块的性能都应达到理论上最优的效果。 每一个模块的执行也应该灵活化（如参数化），这样有利于整个系统的仿真环境建立。
协议物理层模块主要包括前向纠错码的编码（FEC Encoder）与解 码 （FEC Decoder） 模 块 、OFDM 调 制 与 解 调 模 块 和 模 拟 前 端 模 块 （AFE）。 其 中 OFDM 解 调 模 块 除 了 FFT 模 块 和 解 映 射 模 块 （Demap） 外，还包括信号同步模块（Sync/remove CP module）和信道估计（Channel Estimation）。 图 1 是 G3-PLC 物理层 OFDM 收发器系统框图。
里 德-所 罗 门 解 码 器 （RS Decoder）、维 特 比 解 码 器 （Viterbi decoder）和 解 加 扰 器 （De-scrambler ）四 个 子 模 块 。
首先，对四个子模块对应的编码解码模块进行一对一的实现和仿 真 。 由 于 RS Encoder、 RS Decoder，CC Encoder 和 viterbi decoder 是 FEC 编解码模块的核心，我们以上述模块的联合仿真示例。 其次，为构 造 一 个 完 整 的 系 统 链 路 ， 我 们 添 加 随 机 数 产 生 器 （Random bits generation）、DBPSK Map/Demap module 及 AWGN module，可同时得到 3 组 性 能 仿 真 曲 线 ， 分 别 为 uncoded BER、CC coded BER 和 CC+RS coded BER 曲线。 其中，DBPSK Map 模块的复数输出数据流可以作为 下一 节 将 要 介 绍 的 OFDM 调 制/解 调 模 块 的 输 入 ，FEC 模 块 仿 真 框 图 如图 2 所示。
图 3 OFDM 调制/解调模块功能仿真框图
4 仿真结果
图 1 G3-PLC 物理层 OFDM 收发器系统框图
2 FEC 编码与调制模块
FEC 编 码 模 块 主 要 包 括 数 据 加 扰 器 （scrambler）、里 德-所 罗 门 编 码 器 （RS Encoder）、卷 积 码 编 码 器(CC Encoder) 和 交 织 器 （interleaver） 四个子模块。 数据加扰器使输入数据的分布显得更随机，生成多项式 长 度 为 7； 卷 积 码 的 数 据 率 为 r =0.5，K =7；RS 编 码 器 主 要 参 数 为 （255，239，8）。
