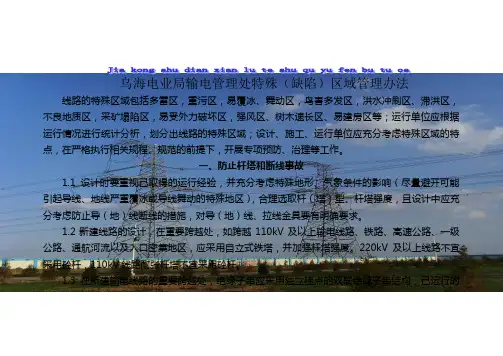

乌海电业局输电管理处特殊（缺陷）区域管理办法线路的特殊区域包括多雷区，重污区，易覆冰、舞动区，鸟害多发区，洪水冲刷区、滞洪区，不良地质区，采矿塌陷区，易受外力破坏区，强风区、树木速长区、易建房区等；运行单位应根据运行情况进行统计分析，划分出线路的特殊区域；设计、施工、运行单位应充分考虑特殊区域的特点，在严格执行相关规程、规范的前提下，开展专项预防、治理等工作。
一、防止杆塔和断线事故1.1设计时要重视已取得的运行经验，并充分考虑特殊地形、气象条件的影响（尽量避开可能引起导线、地线严重覆冰或导线舞动的特殊地区），合理选取杆（塔）型、杆塔强度，且设计中应充分考虑防止导（地）线断线的措施，对导（地）线、拉线金具要有明确要求。
1.2新建线路的设计，在重要跨越处，如跨越110kV及以上输电线路、铁路、高速公路、一级公路、通航河流以及人口密集地区，应采用自立式铁塔，并加强杆塔强度。
220kV及以上线路不宜采用砼杆，110kV线路耐张杆塔不宜采用砼杆。
1.3在新建输电线路的重要跨越处，绝缘子串应采用独立挂点的双联绝缘子串结构；已运行的输电线路在重要跨越处，应及时改造为双联形式。
1.4对可能遭受洪水和暴雨冲刷的山区、河道等处的杆塔应组织有关专家和技术人员进行分析，及时提出并落实可靠的防护措施，将有关资料备案；采用高低腿结构的基础护坡要有足够强度，并有良好的排水措施；在5月-9月雨季期间，增加冲刷区巡视检查次数，并在洪水、暴雨冲刷过后，及时对冲刷区杆塔基础进行检查。
1.5 铁塔螺栓的紧固应严格按照规定周期进行，并明确责任，做好记录；新建线路投产后，次年应对铁塔螺栓全部紧固一次；对有微风振动和大风气象的特殊区域杆塔应采取缩短螺栓紧固周期或全塔采取防松措施。
1.6 线路器材、金具、绝缘子、杆塔的质量均应符合国家的有关标准和设计要求。
加强抽检、验收管理，不合格的器材、金具、绝缘子、杆塔不准安装使用，防止因运行线路金具破损、断裂而造成设备事故。

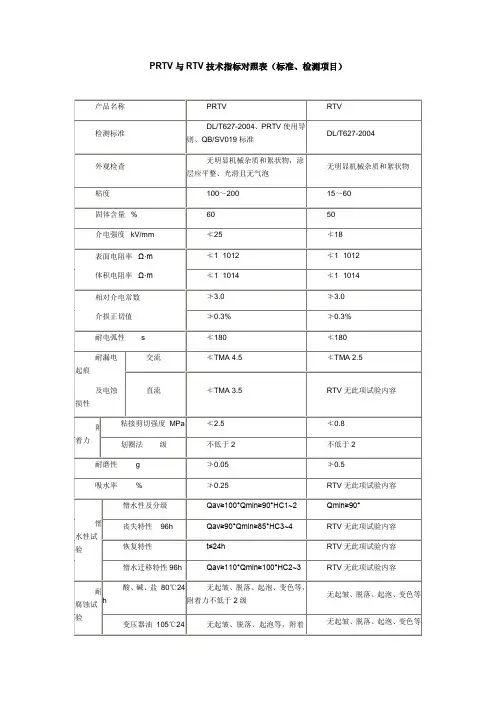

PRTV与RTV技术指标对照表（标准、检测项目）
电气设备质量检测测试中心对PRTV和RTV进行检测的检测标准: 1. RTV的检测标准：
DL/T627-2004 电力行业标准《绝缘子用常温固化硅橡胶防污闪涂料》2. PRTV的检测标准：
A、DL/T627-2004、电力行业标准《绝缘子用常温固化硅橡胶防污闪涂料》
B、华北电力集团《电力设备外绝缘用持久性就地成型防污闪复合涂料（PRTV）使用导则》
C、河北硅谷化工有限公司企业标准Q/HGH 019-2007《电力设备外绝缘用持久性就地成型防污闪复合涂料（PRTV）》

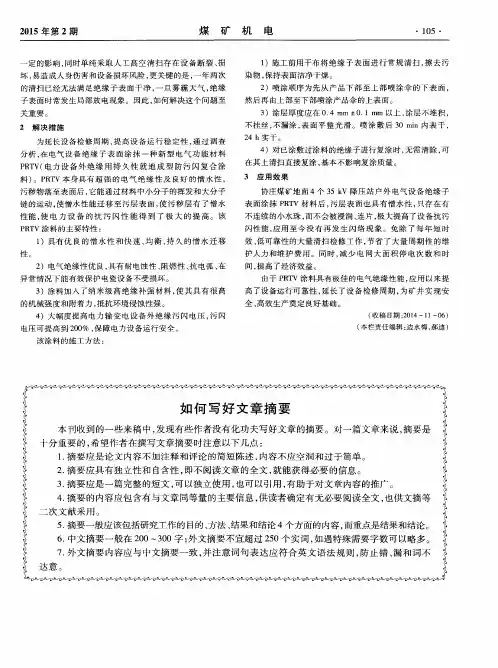

PRTV必备五条件
一、PRTV的化学结构为“氟－硅共聚物”，是唯一由河北硅谷化工有限公司承担的国网公司的专利技术项目，此为专属性；
二、其技术条件首先必须满足“综合性能与复合绝缘子高温硫化橡胶相当”；
三、必须通过陡波前冲击电压试验；
四、必须通过“五千小时人工加速老化试验”。
五、必须通过“1700小时盐雾试验”。

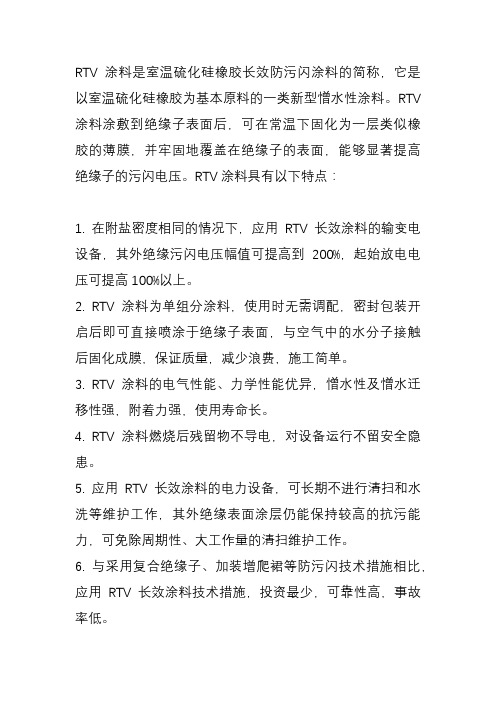

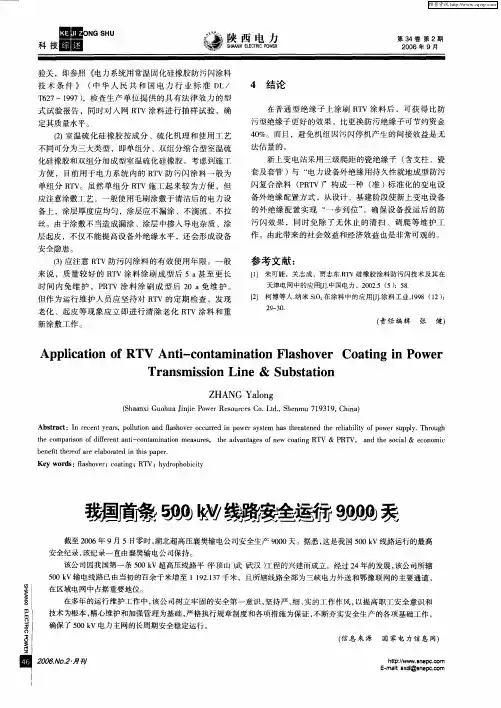

RTV涂料是室温硫化硅橡胶长效防污闪涂料的简称，它是以室温硫化硅橡胶为基本原料的一类新型憎水性涂料。
RTV 涂料涂敷到绝缘子表面后，可在常温下固化为一层类似橡胶的薄膜，并牢固地覆盖在绝缘子的表面，能够显著提高绝缘子的污闪电压。
RTV涂料具有以下特点：1. 在附盐密度相同的情况下，应用RTV长效涂料的输变电设备，其外绝缘污闪电压幅值可提高到200%，起始放电电压可提高100%以上。
2. RTV涂料为单组分涂料，使用时无需调配，密封包装开启后即可直接喷涂于绝缘子表面，与空气中的水分子接触后固化成膜，保证质量，减少浪费，施工简单。
3. RTV涂料的电气性能、力学性能优异，憎水性及憎水迁移性强，附着力强，使用寿命长。
4. RTV涂料燃烧后残留物不导电，对设备运行不留安全隐患。
5. 应用RTV长效涂料的电力设备，可长期不进行清扫和水洗等维护工作，其外绝缘表面涂层仍能保持较高的抗污能力，可免除周期性、大工作量的清扫维护工作。
6. 与采用复合绝缘子、加装增爬裙等防污闪技术措施相比，应用RTV长效涂料技术措施，投资最少，可靠性高，事故率低。
7. 输变电设备应用RTV长效涂料技术措施的防污闪效果，远高于其调整自身外绝缘爬距，因而节省了大量的设备更新费用。
8. 免除了每年输变电设备周期性、大面积、长时间的清扫工作停电，使电网少停电、多供电，产生了巨大的直接经济效益和社会经济效益，有效提高了供电可靠性。
RTV防污闪涂料主要有两种体系：一种是双组分涂料，另一种是单组分涂料。
单组分RTV防污闪涂料使用方便，但其深层固化速度较慢，属于缩聚反应型。
固化往往伴随着较大的热效应、较大的收缩和内应力。
双组分RTV防污闪涂料硫化时基本不放热，收缩小，无内应力，内部和表面同时硫化，能在短时间内完成硫化。
但由于属于加成聚合，反应伴随脱醇，残留挥发物较多。
虽然对性能没有影响，但对小环境有一定影响，施工复杂。
但双组分和多组分需要搅拌均匀后才能施工，不够方便。
内电生［２０１１］１２９号关于印发内蒙古电网电力系统污区分布图（2011版）的通知所属各单位：为进一步做好内蒙古电网输变电设备防污闪工作，按照国家电网公司《电力系统污区分级与外绝缘选择标准》（Q/GDW 152-2006）、《电力系统污区分布图绘制规则》(国家电网生[2006]1226号)要求，公司生产技术部组织对2007版污区分布图进行修订，并会同基建部、安全监察部、电力设计院、电科院和部分供电单位共同审核，形成《内蒙古电网电力系统污区分布图（2011版）》，作为新（改、扩）建以及运行中输变电设备外绝缘配置和防污闪工作的依据，现予正式下发，请各单位认真执行。
并入内蒙古电网运行的电厂及电力用户应参照执行。
执行中出现的问题，请及时向公司生产技术部反馈。
附件：1、内蒙古电网电力系统污区分布图（2011版）（另下发）2、内蒙古电网电力系统污区分布图（2011版）编制说明3、内蒙古电网电力系统污区分布图（2011版）实施细则二Ｏ一一年七月二十五日主题词：电网污区分布图通知公司本部：公司董事会、党委、监事会、经理层及高级管理人员，各部门内蒙古电力(集团)有限责任公司生产技术部2011年8月3日印发附件2：内蒙古电网电力系统污区分布图（2011年版）编制说明1、前言电力系统污区分布图是输变电设备外绝缘配置及电网防污闪工作的基础，作为新建﹑扩建输变电工程的外绝缘设计依据及电网运行设备的外绝缘改造依据，污区分布图在内蒙古电网的防污闪工作中发挥了重要作用。
截至2011年5月，内蒙古电网电力系统污区分布图共经历5次绘制及修订，即：1992年首次绘制《内蒙古电力系统污区分布图》；1993年第一次修订《内蒙古电力系统污区分布图》；1994年第二次修订《内蒙古电力系统污区分布图》；2007年第三次修订《内蒙古电网电力系统污区分布图》并实现地图电子化；2011年第四次修订《内蒙古电网电力系统污区分布图》。
2、污区分布图修订依据的文件和标准本次修订《内蒙古电网电力系统污区分布图》所依据及参考的文件和标准包括：2.1国家电网公司《电力系统污区分级与外绝缘选择标准》（Q/GDW152-2006）；2.2关于转发国家电网公司《电力系统污区分级与外绝缘选择标准》实施意见等文件的通知（内电生[2007]17号）；2.3华北电网有限公司《高压架空线路和变电站污区分级与外绝缘选择标准》（Q/HBW 16112-2008）；2.4华北电网有限公司“关于印发《华北电力系统污区分布图(2010年版)》的通知”（华北电网生技[2010]31号）；2.5华北电网有限公司《防止输变电设备污闪事故措施》（华北电网生[2005]29号）；2.6关于转发华北电网公司《电力设备外绝缘持久性就地成型防污闪复合涂料（PRTV）技术条件及使用导则》的通知（内电生[2007]48号）；2.7关于下发内蒙古电力公司输变电设备防污闪技术指导原则的通知（内电生[2010]40号）；2.8内蒙古电网电力系统污区分布图（2007年版）（内电生[2007]59号）3、2011年版污区分布图绘制原则和特点2011年版内蒙古电网电力系统污区分布图依据以下三方面因素确定：运行经验、污湿特征和现场污秽度。
附件：华北电网电力设备外绝缘用持久性就地成型防污闪复合涂料（PRTV）技术条件及使用导则1围本标准规定了电力设备外绝缘用持久性就地成型防污闪复合涂料（PRTV）的基本技术要求﹑检验规则﹑试验方法﹑包装与贮存﹑选用与验收﹑施工﹑运行维护等。
本标准适用于华北电网所属交流系统额定电压1000V以上、环境温度－50～+50℃条件下运行的变电站（含开闭站、串补站、电厂升压站等）及架空输电线路等电力设施外绝缘采用的PRTV。
2规性引用标准及文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1408.1-1999 固体绝缘材料工频电气强度试验方法工频下的试验（EQV IEC 60243-1:1988）GB1409-1988 固体绝缘材料在工频、高频、交频下相对介电系数和介质损耗因数的试验方法GB/T1692-1992 硫化橡胶绝缘电阻率测定GB1739-1989 绝缘漆漆膜耐油性测定法GB1763-1989 漆膜耐化学试剂性测定法GB1720-1989 漆膜附着力的测定法GB/T1001.1-2003 标称电压高于1000V的架空线路绝缘子第1部分：交流系统用瓷或玻璃绝缘子元件——定义﹑试验方法及判定准则GB/T19519-2004 标称电压高于1000V的交流架空线路用复合绝缘子——定义﹑试验方法及验收准则GB/T528-1998 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T529-1999 硫化橡胶或热塑性橡胶撕裂强度的测定GB/T13488-1992 橡胶燃烧性能测定——垂直燃烧法GB6753.2-1986 涂料表面干燥试验——小玻璃球法GB6753.3-1986 涂料贮存稳定性试验方法GB6553—1986 评定在严酷条件下使用的电气绝缘材料耐漏电起痕和耐电蚀损试验方法GB/T 775.2-2003 绝缘子试验方法第2部分:电气试验方法DL/T627-2004 绝缘子用常温固化硅橡胶防污闪涂料DL/T864-2004 标称电压高于1000V的交流架空线路用复合绝缘子使用导则DL/T859-2004 交流系统用高压复合绝缘子人工污秽试验DL/T557-2005 高压线路绝缘子空气中冲击击穿试验——定义、试验方法和判据DL408 电业安全工作规程(发电厂和变电所电气部分)DL409 电业安全工作规程（电力线路部分）国家电网建运【2006】1022号国家电网公司跨区电网输变电设备外绝缘用防污闪涂料使用指导原则中国预防医学科学院卫生研究所工业化学物质安全性评价程序及基本要求3基本技术要求3.1涂料3.1.1外观色泽均匀的粘稠性液体，无明显机械杂质和絮状物。
3.1.2有效期PRTV为单组分涂料，有效期不短于6个月（室温下贮存）。
试验条件：按GB6753.3，在50±2C的加速试验条件下贮存30日，或在标准温度条件下（25±2C）贮存6个月，然后按例行试验项目做检验，全部项目通过为合格。
3.1.3毒性实际无毒性。
3.1.4电气性能3.1.4.1体积电阻率不小于1.0×1014Ω.m。
3.1.4.2相对介电常数εr不大于3.0；介质损耗角正切值tgδ不大于0.3％。
3.1.4.3介电强度E不小于25MV/m。
3.1.4.4耐漏电起痕及耐电蚀损性不低于TMA4.5级。
判定条件：蚀深不大于2.5mm。
3.1.5理化性能3.1.5.1拉伸强度（抗强度）不小于3.5MPa，扯断伸长率不小于400%。
试验条件：按GB/T528，采用Ⅰ型试样类型。
3.1.5.2撕裂强度（抗撕强度）不小于12.0kN/m。
试验条件：按GB/T529，采用直角形试样。
3.1.5.3PRTV与瓷釉或玻璃表面的粘接拉伸剪切强度不小于3.5MPa。
3.1.5.4阻燃性为FV0级。
3.2涂层3.2.1外观固化后的涂层平整、光滑、无气泡。
3.2.2硫化（固化）时间3.2.2.1表干时间：不大于45min（25±2℃，40%～70%RH）。
3.2.2.2实干时间：不大于72h（25±2℃，40%～70%RH）。
3.2.3憎水性3.2.3.1憎水性：憎水性分级一般为HC1～HC2级，不低于HC2级。
3.2.3.2憎水性的减弱特性：憎水性分级一般为HC3～HC4级，不低于HC4级。
试验条件：使用去离子水。
3.2.3.3憎水性的恢复特性：憎水性分级一般为HC1～HC2级，不低于HC2级。
试验条件：恢复时间24h。
3.2.3.4憎水性的迁移特性：憎水性分级一般为HC2～HC3级，不低于HC3级。
3.2.4耐腐蚀性3.2.4.1耐化学试剂性：在酸、碱、盐的试剂作用下，无脱落、起皱、起泡等现象；试剂作用结束后，用清水洗净试件，在实验室标准条件下（25±2℃，40%～70%RH）静置24h以上，按GB1720测定附着力不低于2级。
试验条件：参照GB1763，试件用上釉瓷板或光滑玻璃板制作，在板上涂覆PRTV，要求试验前PRTV涂层已实干。
每种试剂使用三个试件，每个试件面积不小于50cm2。
将试件涂层的2/3浸入浓度为3%的酸（硫酸）、碱（氢氧化钠）或盐（氯化钠）试剂中，1/3暴露于空气中。
将试件及试剂容器放入烘箱，在25～30min升温至80±2℃，保持24小时。
3.2.4.2耐油性：在变压器油的作用下，应无脱落、起皱、起泡等现象；变压器油作用结束后，用清水洗净试件，在实验室标准条件下（25±2℃，40%～70%RH）静置24h以上，按GB1720测定附着力不低于2级。
试验条件：参照GB1739。
试件用上釉瓷板或光滑玻璃板制作，在板上涂覆PRTV，要求试验前PRTV涂层已实干。
要求使用三个试件，每个试件面积不小于50cm2。
将试件涂层的一半浸入变压器油中，一半暴露于空气中。
将试件及变压器油容器放入烘箱，在25～30min升温至105±2℃，保持24小时。
3.2.5工频湿闪络特性有PRTV绝缘子的湿闪络电压相对于无PRTV绝缘子不得降低。
3.2.6耐污闪特性在相同试验条件下，有PRTV绝缘子的污闪电压U1与无PRTV绝缘子U2之比U1/U2不小于2.0。
试验条件如下：（1）使用XP或XWP型绝缘子，绝缘子串长3片；（2）人工污秽：盐密0.1mg/cm2，灰密1.0mg/cm2；（3）试件在实验室标准条件下（25±2℃，40%～70%RH）静置96h。
3.2.7耐老化性3.2.7.1耐环境老化性能：在使用寿命期PRTV涂层在自然条件下不龟裂、粉化、起皮和脱落，憎水性良好，户外使用寿命一般不小于15年。
3.2.7.2PRTV涂层应通过附录B推荐的防污闪涂料人工加速老化试验方法——盐雾试验（持续时间1700h）。
建议PRTV涂层通过GB/T19519-2004附录C推荐的在运行电压和模拟气候条件下的老化试验（持续时间5000h，试品准备及判断准则参考附录B推荐的防污闪涂料人工加速老化试验方法）。
3.2.8陡波前冲击电压试验PRTV用于可击穿型绝缘子（盘形悬式瓷或玻璃绝缘子）时，有涂层绝缘子应通过陡波前冲击电压试验；如果因所用瓷或玻璃绝缘子的质量问题而不能通过该项试验，则有涂层绝缘子在试验中的破损数量不大于无涂层绝缘子。
具体试验方法及参数见DL/T557-2005及GB/T1001.1-2003。
4检验规则与试验方法4.1PRTV试制定型或正常生产的PRTV产品改变原材料配方及工艺时, 应通过符合本标准的型式试验﹑符合持续时间为一年以上、用量1000kg以上的产品试运行规定以及中国电力企业联合会或国家电网公司组织的鉴定（或评审）三个环节。
型式试验项目及相应试验方法列于表1。
**仅对可击穿型绝缘子（盘型悬式瓷或玻璃绝缘子）有此项试验要求。
4.2生产厂商应按生产批次对PRTV做出厂检验，以同批原料同一工艺方法连续生产制成的涂料为一批。
出厂检验应按表2所列例行试验项目及相应的试验方法进行，其中任意一项试验不合格则判该批次产品为不合格。
5包装与贮存5.1包装5.1.1PRTV应密封包装，且储存容器应保证在正常运输中不损坏。
5.1.2储存容器标出产品型号、名称、生产单位、生产时间、有效期、检验合格标记及数量，并附有使用说明书。
5.2贮存5.2.1PRTV应在室温下置于阴凉干燥处贮存，远离火源，防止日晒雨淋。
5.2.2如果PRTV贮存时间超过包装标定的有效期，应按本标准规定的例行试验项目进行试验，所有项目合格可使用。
6选用与验收6.1华北电网实行入网PRTV质量保证必备条件考核制度，入网PRTV生产厂家应具备表3条件。
6.2应优先选用诚实守信、技术力量强、有成熟运行经验、售后服务好的生产厂商产品。
6.3PRTV初次进入华北电网时必须通过由华北电力科学研究院有限责任公司执行的、符合本标准的型式试验。
6.4选择产品时，要求生产厂商提供型式试验报告﹑试运行报告﹑鉴定（或评审）证书及其它有关文件；接收产品时要求提供符合本本标准的该批次产品的出厂检验报告。
6.5PRTV到达需方时应包装完好，标志及附件（产品使用说明书等）齐全。
6.6接收PRTV时，需方应查验供方提供的有关资料，且按批次（以同一时间到货的、同一生产批次的产品为一批）随机抽取样品﹑按例行试验项目做抽检试验，其中任意一项试验不合格应拒收该批次产品。
抽检试验由华北电力科学研究院有限责任公司执行。
7施工7.1在条件许可的前提下，应优先考虑设备出厂前在绝缘子上涂覆PRTV 的施工方式或采用类似于工厂环境下涂覆PRTV的施工方式。
7.2施工方应按照DL408、DL409《电业安全工作规程》及其它有关文件要求办理手续，才可进入施工现场，且施工过程应符合安全规程要求。
7.3PRTV应避免在起雾、凝露、降水、降雪等潮湿气象条件及风沙气象条件下施工，施工温度-20℃以上。
7.4施工前绝缘子表面应清洗干净且处于干燥状态。
对于油渍等影响PRTV附着力的污物应采用合适的清洗剂或清洗程序进行处理，严禁使用表面活性剂等具有脱模作用的清洗剂。
禁止使用强氧化性清洗剂。
7.5失效涂层的复涂：7.5.1附着力较差的失效涂层，应彻底清除后复涂PRTV。
7.5.2附着力较好的失效涂层，将涂层表面浮灰清除后复涂PRTV。
7.5.3对于漏油设备，应将漏油缺陷处理完毕，并清除染油部分的涂层后复涂PRTV。
7.6PRTV涂层不应影响设备的预防性试验。
对于盘形悬式瓷绝缘子，施工前应进行绝缘电阻测试，有零值和低值的绝缘子应更换后施工；施工中应在金具上留下用于零值测量的部位。
