下载文档原格式
浅谈玻璃瓶罐气泡的种类和解决方法四川天马玻璃有限公司田文忠瓶罐玻璃气泡里一般都有可见的气态夹杂物，是种常见缺陷。
气泡严重影响了产品的外观质量和机械强度。
如何解决气泡问题就显得非常重要了。
1 玻璃瓶罐气泡的种类和表现形式玻璃瓶罐中的气泡大小不一，直径分市从零点几毫米到几毫米，其形状也各异。
根据大小：气泡可分为灰泡(直径≤0．8mm／)和气泡(直径>0．8 mm)两种，根据形状：气泡可分为球状气泡+椭圆形气泡和线状气泡三种；根据气泡的表现形式可分为以下几种类型：（1）位于瓶外壁用指甲抠或用它物轻敲可破．称为薄皮气泡。
（2）散布一大片、数量多的单个小气泡，称为麻点。
(3) 用50倍放大镜下能看见并已形成了空心的麻点，为“睁眼麻点：更小一些，还未形成空心的席点，为“闭跟”麻点(4)瓶壁内几个单独的大气泡。
(5)大气泡夹杂了小麻点(6)气泡集中在l0～20mm宽的范围内，从瓶口至瓶底，灰白色扁平椭圆状的一串，气泡较大，称为串泡。
2 气泡产生的原因及解决措施玻璃液中的气泡大多由配合料熔化时盐类分解产生的，少数由外来夹杂物在高温下氧化和玻璃液入耐火材料缝隙使其中空气排出而产生。
消除气泡方式一：是通过澄清过程中大气泡的逸出(同时带出些小气泡)二:小气泡在冷却过程中溶解来实现的。
因此，气泡缺陷主要是因为澄清剂用量不足、澄清时玻璃液粘度过大和外来夹杂物氧化而产生的，成形过程中也会产生为数不多的气泡。
按工艺流程，气泡产生原因可分为以下三个方面：2．原料及配合料方面澄清剂常用r玻璃的澄清剂有．r；砒、硝酸钠、萤石、幸(化锑等白砒一般与硝酸含Hj．其瞪清机理内砒用鼙一般为配合奉{的0．2 ％～0 6 ．硝酸钠的引入为白砒的4— 8倍刚为澄清{}'J用星偏!p引起的气泡一般较小，气泡数因澄清剂用量偏少程度异氧化锑的澄清作用与白砒类似，但SbzOs转化 Sb203的温度略低、因此仅适于作为培制软质玻璃的澄清剂萤石作为澄清剂．主要是通过降低玻璃的高温粘度而达到澄清效果．其用量一般按给配合料引八0、5 ％的氟来计葬一原料水分过太原料中水分过大是由砂子带入的：为使配合料水分控制在3％～5％．砂子水分应控制在6％～ 8％。
无溶剂复合气泡是怎么产生的如何解决1、上胶量不足引起的气泡上胶量是个相对的概念，不同的基材上胶量通常不一样，总体每平方米控制在1~2g，透明材料通常1~1.4g，镀铝在1 .5~1.8g，具体用量需要现场试验而定。
如胶量太大不但收卷收不齐，还会造成油墨从印刷基材剥离转移，如果上胶量太小，不但造成剥离强度下降，还会由于上胶量和油墨浸润不充分留有气泡。
这在镀铝和白色印刷膜复合上显得更为明显。
2、湿度太大引起的气泡无溶剂复合所用的胶粘剂是聚氨酯型，其主剂为异氰酸酯类，异氰酸酯的异氰酸根是一个非常活泼的基团，容易与空气中的水汽发生反应。
理论上，1mol水(18g)与1mol的二异氰酸酯(MDI 250g)反应可生成1mol二氧化碳，由此可见，少量的水即可消耗大量的异氰酸酯，并产生大量的气体。
产生的气体如来不及排出，在熟化期间会将复合的两层基材胀起，在胶黏剂固化后留下气泡。
在夏季多雨季节，空气湿度大，高于85%时，气泡产生的几率会明显增多，因此在生产过程中给无溶剂提供一个洁净的生产环境是非常必要的。
3、复合工艺主要是指控制设备的一些工艺参数，主要包括复合压力、收卷张力、涂布温度和复合温度等。
因为无溶剂复合刚下机时没有初粘力，如果不能合适地控制好相应的参数，就会引起气泡的产生。
4、油墨干燥不良导致的气泡油墨干燥不良也会在复合时产生气泡，这个原因常常被人们忽略。
油墨残留高产生的气泡很有特点：气泡往往出现在油墨叠印率高的部分，叠印率低的地方气泡很少。
要消除此类气泡只能处理印刷膜，比如将印刷膜用印刷机或复合机重新干燥一遍再复合，一般能消除气泡。
再不行就只能降低复合速度了。
上面描述过的干燥不良的复合制品，溶剂残留一定超标，有的达到100mg，对新版GB/T-10004-2023来说，肯定是不合格产品。
5、熟化温度控制不合适，未能消除的气泡复合膜一下机就没有气泡较为少见，但一般情况下熟化后能消除小气泡。
因为无溶剂胶粘剂复合后还具有一定的流动性，我们称为“二次流平”。
胶带外观上的气泡
胶带外观上出现气泡可能是由以下原因导致的：
1. 生产过程：在胶带的生产过程中，可能由于涂布不均匀或胶粘剂涂布时混入了空气，导致气泡的产生。
2. 存储条件：不当的存储条件，如温度过高或过低，湿度过大等，可能会使胶带表面产生气泡。
3. 使用方法：在使用胶带时，如果拉伸过度或不均匀地施加压力，也可能导致气泡的形成。
4. 胶粘剂质量：胶粘剂本身的质量问题，如粘性不足或含有挥发性物质，可能会引起气泡。
5. 基材问题：胶带的基材表面不平整或存在杂质，也可能导致气泡的出现。
气泡的存在可能会影响胶带的粘接性能和外观质量。
要减少或避免气泡的产生，可以采取以下措施：
1. 选择质量可靠的胶带产品，尤其是关注胶粘剂的质量。
2. 在存储胶带时，确保符合推荐的温度和湿度条件。
3. 使用胶带时，正确操作，避免过度拉伸或不均匀的压力。
4. 如果气泡较小，可以尝试用针刺破气泡，将空气排出。
5. 对于大面积的气泡或严重的问题，可能需要考虑更换胶带。
如果气泡问题对胶带的使用造成困扰，建议联系胶带供应商或生产商，他们可以提供更具体的建议和解决方案。
此外，不同类型的胶带可能具有不同的特点和要求，因此在使用前最好仔细阅读产品说明书
和相关技术资料。
浮法玻璃流道唇砖引起的气泡及应急解决措施-回复浮法玻璃流道唇砖作为工业生产中的重要组成部分，具有保护浮法玻璃浴槽和调节玻璃流动的作用。
然而，由于多种原因，可能会出现气泡问题，严重影响生产效率和产品质量。
本文将从气泡问题的原因、应急解决措施等方面进行探讨，帮助读者更好地了解并处理浮法玻璃流道唇砖引起的气泡问题。
第一部分：气泡问题的原因1. 温度失控：当浮法玻璃浴槽的温度不稳定或超过了流道唇砖的承受范围时，会造成流道唇砖的破损，从而产生气泡。
2. 流道唇砖的安装不当：如果流道唇砖没有正确地安装在浮法玻璃流道上，可能会导致气泡问题的发生。
3. 材料质量：流道唇砖的材料质量不稳定或者出现缺陷，也可能是气泡问题的原因之一。
第二部分：应急解决措施1. 避免温度失控：确保浮法玻璃制造过程中的温度控制稳定，避免温度超过流道唇砖的耐受范围。
如果发现温度失控的迹象，应立即采取措施降低温度，例如调节玻璃浴槽加热器的功率、增加冷却水的流量等。
2. 检查和维护流道唇砖：定期检查流道唇砖的安装情况，确保其正确安装在流道上。
如果发现流道唇砖有破损或松动现象，应及时更换或修复。
另外，定期清洁流道唇砖表面，防止污垢积聚，影响流动状态。
3. 提高材料质量：选择质量可靠的流道唇砖供应商，确保所采购的流道唇砖符合相关标准。
在使用过程中，如检测到流道唇砖存在质量问题，应尽快联系供应商解决或更换。
4. 应急修复气泡问题：当产生气泡问题时，需要尽快进行应急修复，避免影响生产。
一种常用的方法是使用耐高温胶水或密封剂进行封堵。
将胶水或密封剂涂抹在气泡处，并用加热器加热至推荐的温度，以确保粘合剂的固化效果。
修复后要进行充分的冷却，确保其固化完全。
第三部分：预防措施1. 定期维护和保养：定期对浮法玻璃流道进行清洗和维护，清除污垢和残留物，避免堵塞和破坏流道唇砖。
2. 温度监控和调节：安装温度监控设备，及时发现温度波动或超过范围的现象，及时采取措施恢复温度稳定。
橡胶制品硫化窝气（气泡、缺胶、明疤、凹痕）解决方案橡胶制品窝气是生产中常见的一种现象，是指在模压硫化过程中，产生气泡、缺胶、明疤、凹痕等外观质量缺陷。
一般来说，产生原因有以下几个方面：1.模具的结构：越复杂的产品模型分型线越少，气体就越不容易跑出；或者根本没有跑胶槽、跑胶槽尺寸太小、缺乏排气孔、排气孔外置不恰当，都能导致产生窝气。
设计合理的溢胶槽和抽真空可以得到一定改善。
2.胶料配方：配方设计时，忽略了配合剂之间互相反应而产生气泡窝气；或者胶料本身受潮，内部和表面有水分，会在硫化时气化而产生窝气；又或者某些胶自身的分解释放出气体或者低挥发组分溢出。
建议添加吸潮材料、流动剂（排气助剂）等，原料选择挥发性小的材料，树脂、油等低挥发份材料。
3.模压的工艺：考虑胶料比重及体积等因素，半成品的质量应该要适当大于成品质量；半成品的形状和在模腔中位置摆放不当；硫化操作时，加压速度过快，气体不能及时排出等。
建议流变仪T10操作胶烧时间延长，降低硫化温度，多排几次气或抽真空。
我们可以从以下几个方面来改善窝气现象:1.合理的硫化温度，低温长时间提高胶料在磨具的流动性。
2.硫化升压速度要适当，不要过快图快，注意多次降压排气，特别是操作人员，要按照硫化规程进行有条件抽真空。
3.制定合理的半成品成型工艺，注意装料形状对产品质量的影响，对不同的产品制作不同的半成品形状尺寸大小，另外半成品的表面涂少量碳酸钙或者滑石粉也有利于提高产品外观质量，添加流动助剂。
4.维护保养好硫化设备和模具，确保设备正常运转，模具清洁，排气孔以及跑胶槽畅通。
5.设计配方时要考虑到原材料的特性，不用或者少用含水率偏高的材料，如果必须使用也要适当预处理，制定合适的炼胶工艺，确保胶料通过混炼后，能排除其中较多的水分。
条件应许回压效果佳。
6.合理设计模具结构，设计必要的分型线、跑胶槽、排气孔。
对高要求的复杂制品最好采用注压流胶孔的模具真空泵抽真空。
总结：产品要想不窝气、明疤，要从材料选择低挥发份的，配方设计延长焦烧操作期提高胶料流动性，模压温度适当多排几次气，磨具设计合理有条件抽真空。

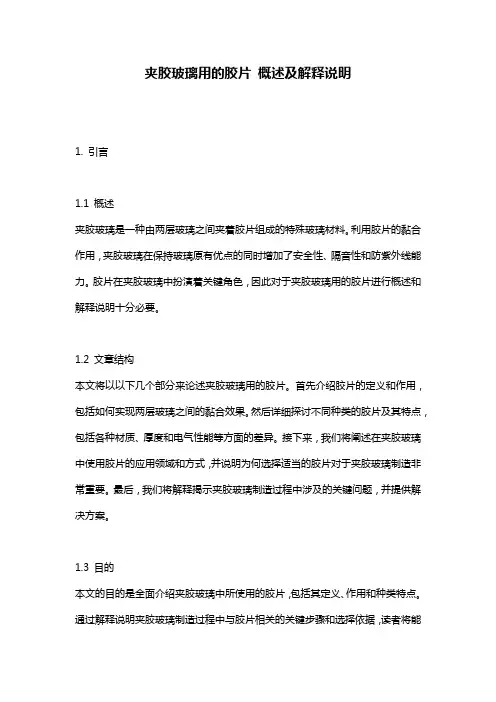

夹胶玻璃用的胶片概述及解释说明1. 引言1.1 概述夹胶玻璃是一种由两层玻璃之间夹着胶片组成的特殊玻璃材料。
利用胶片的黏合作用，夹胶玻璃在保持玻璃原有优点的同时增加了安全性、隔音性和防紫外线能力。
胶片在夹胶玻璃中扮演着关键角色，因此对于夹胶玻璃用的胶片进行概述和解释说明十分必要。
1.2 文章结构本文将以以下几个部分来论述夹胶玻璃用的胶片。
首先介绍胶片的定义和作用，包括如何实现两层玻璃之间的黏合效果。
然后详细探讨不同种类的胶片及其特点，包括各种材质、厚度和电气性能等方面的差异。
接下来，我们将阐述在夹胶玻璃中使用胶片的应用领域和方式，并说明为何选择适当的胶片对于夹胶玻璃制造非常重要。
最后，我们将解释揭示夹胶玻璃制造过程中涉及的关键问题，并提供解决方案。
1.3 目的本文的目的是全面介绍夹胶玻璃中所使用的胶片，包括其定义、作用和种类特点。
通过解释说明夹胶玻璃制造过程中与胶片相关的关键步骤和选择依据，读者将能够更好地理解夹胶玻璃技术并掌握相关知识。
最后，我们将总结胶片在夹胶玻璃中的重要性和应用价值，并对未来发展进行预测和展望，以期促进该领域的进一步发展和创新。
2. 夹胶玻璃用的胶片2.1 胶片的定义和作用:夹胶玻璃是由两层或多层玻璃之间夹着一层强度高、韧性好的聚合物胶片加以加压粘合而成。
胶片在夹胶玻璃中起到连接和保护作用，使得夹胶玻璃具有更高的抗风压、抗冲击和防爆能力。
2.2 胶片的种类及特点:根据聚合物材料的不同，夹胶玻璃所使用的胶片主要可以分为以下几种:- PVB（聚醋酸乙烯）胶膜: 这是应用最广泛的一种。
它具有优秀的粘结性和可塑性，使得夹胶玻璃能够吸收冲击并有效地减少碎裂风险。
- EVA（乙烯-醋酸乙烯共聚物）薄膜: 这种胶膜具有较高的强度和抗紫外线性能，适用于户外或需要更高安全级别的夹胶玻璃应用。
- PU（聚氨酯）胶膜: 由于其优异的粘结能力和耐老化性能，PU胶片广泛应用于夹胶玻璃领域。
这些胶片在加工过程中聚合物材料产生的黄变水分也被有效控制，从而确保了夹胶玻璃的外观质量。
简述EVA发泡原理EVA（乙烯-乙酸酯共聚物）是一种常用的合成弹性体材料，广泛应用于制鞋、运动器材、胶带等领域。
EVA发泡是将EVA材料通过物理或化学方法使其发生膨胀并形成透明、均匀的气孔结构的过程。
EVA发泡具有很多优点，如轻质、柔软、隔热、吸震等，因此受到广泛应用。
EVA发泡通常有两种方法：物理发泡和化学发泡。
物理发泡是利用低挥发性液体或气体在加热下溶入EVA中，并在冷却过程中迅速释放出来，形成气泡。
具体步骤如下：1.选择适当的发泡剂：发泡剂是产生气泡的关键因素，通常使用气泡稳定性高的物质，如氯佛卡宾（FC）、氨、丙烷等。
选择合适的发泡剂可以控制气泡大小和分布。
2.制备发泡预混料：将EVA颗粒和发泡剂进行预混，确保发泡剂充分分散在EVA中。
3.挤出：将发泡预混料经过挤出机挤出成型，形成均匀的料条。
4.发泡：将挤出的料条进行热处理，在热桶中利用热能使发泡剂在EVA中膨胀。
这个过程中需要控制温度、时间和压力，以确保发泡的均匀性和气孔的稳定性。
5.冷却：经过发泡处理的EVA料条会在通过冷却模具时迅速冷却，使气泡结构固定下来。
6.切割：冷却后的EVA料条可以按照需要进行切割，得到发泡EVA制品。
化学发泡是向EVA中加入化学发泡剂，并在加热过程中，发生分解并释放出二氧化碳等气体，从而使EVA形成气孔结构。
具体步骤如下：1.选择适当的化学发泡剂：化学发泡剂是产生气泡的关键，常用的有纯态双异氰酸酯（PAPI）和混合态多异氰酸酯（MDI）。
选择合适的发泡剂可以控制气泡大小和分布。
2.制备发泡预混料：将EVA颗粒和化学发泡剂进行预混，确保发泡剂充分分散在EVA中。
3.挤出：将发泡预混料经过挤出机挤出成型，形成均匀的料条。
4.发泡：将挤出的料条经过加热处理，发泡剂发生分解，产生气体。
加热温度和时间需要根据具体发泡剂的特点来确定。
5.冷却：经过发泡处理的EVA料条会在通过冷却模具时迅速冷却，使气泡结构固定下来。
6.切割：冷却后的EVA料条可以按照需要进行切割，得到发泡EVA制品。

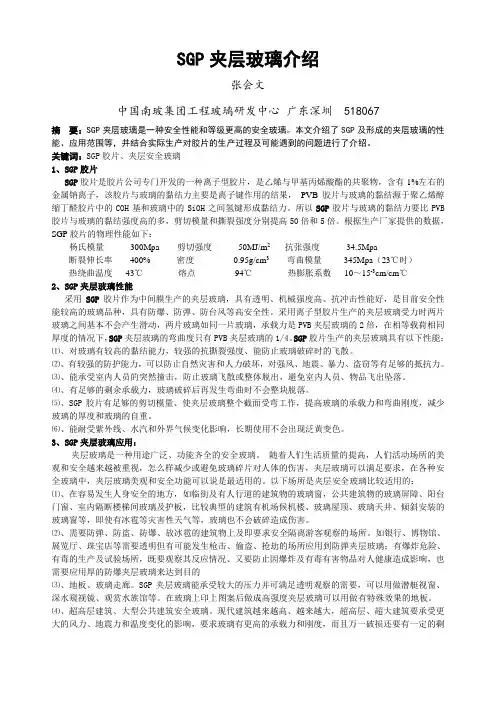

SGP夹层玻璃介绍张会文中国南玻集团工程玻璃研发中心广东深圳 518067摘要：SGP夹层玻璃是一种安全性能和等级更高的安全玻璃。
本文介绍了SGP及形成的夹层玻璃的性能、应用范围等，并结合实际生产对胶片的生产过程及可能遇到的问题进行了介绍。
关键词：SGP胶片、夹层安全玻璃1、SGP胶片SGP胶片是胶片公司专门开发的一种离子型胶片，是乙烯与甲基丙烯酸酯的共聚物，含有1%左右的金属钠离子，该胶片与玻璃的黏结力主要是离子键作用的结果，PVB胶片与玻璃的黏结源于聚乙烯醇缩丁醛胶片中的COH基和玻璃中的SiOH之间氢键形成黏结力。
所以SGP胶片与玻璃的黏结力要比PVB 胶片与玻璃的黏结强度高的多，剪切模量和撕裂强度分别提高50倍和5倍。
根据生产厂家提供的数据，SGP胶片的物理性能如下：杨氏模量300Mpa 剪切强度50MJ/m2 抗张强度34.5Mpa断裂伸长率400% 密度0.95g/cm3 弯曲模量345Mpa（23℃时）热绕曲温度43℃熔点94℃热膨胀系数10～15-3cm/cm℃2、SGP夹层玻璃性能采用SGP胶片作为中间膜生产的夹层玻璃，具有透明、机械强度高、抗冲击性能好，是目前安全性能较高的玻璃品种，具有防爆、防弹、防台风等高安全性。
采用离子型胶片生产的夹层玻璃受力时两片玻璃之间基本不会产生滑动，两片玻璃如同一片玻璃，承载力是PVB夹层玻璃的2倍，在相等载荷相同厚度的情况下，SGP夹层玻璃的弯曲度只有PVB夹层玻璃的1/4。
SGP胶片生产的夹层玻璃具有以下性能：⑴、对玻璃有较高的黏结能力，较强的抗撕裂强度、能防止玻璃破碎时的飞散。
⑵、有较强的防护能力，可以防止自然灾害和人力破坏，对强风、地震、暴力、盗窃等有足够的抵抗力。
⑶、能承受室内人员的突然撞击，防止玻璃飞散或整体脱出，避免室内人员、物品飞出坠落。
⑷、有足够的剩余承载力，玻璃破碎后再发生弯曲时不会整块脱落。
⑸、SGP胶片有足够的剪切模量、使夹层玻璃整个截面受弯工作，提高玻璃的承载力和弯曲刚度，减少玻璃的厚度和玻璃的自重。
EVA封装胶膜在大面积光伏组件封装中的问题与解决方案随着可再生能源的应用不断增加，太阳能光伏产业变得愈加重要，其中光伏组件是太阳能电力发电系统的核心。
EVA（乙烯-醋酸乙烯共聚物）作为光伏组件封装的重要材料，扮演着保护太阳能电池片的关键角色。
然而，在大面积光伏组件封装中，EVA封装胶膜也存在一些问题。
本文将重点探讨这些问题，并提出一些解决方案。
问题一：热黏度不足在光伏组件封装过程中，EVA封装胶膜需要在一定的温度下变得粘性，以确保太阳能电池片和玻璃基板之间的良好粘合。
然而，一些情况下，EVA的热黏性可能不足，导致胶膜无法有效粘附。
常见原因包括材料质量不良、过期使用、加工条件不当等。
解决方案：1.选择高质量的EVA材料，确保材料的黏性和稳定性。
2.定期检查EVA封装胶膜的生产日期，避免使用过期材料。
3.严格控制加工条件，确保温度和压力在正确范围内。
问题二：光老化与氧老化EVA封装胶膜需要长期暴露在太阳光和空气中。
在此过程中，EVA可能会遭受光老化和氧老化的影响，导致性能下降、黄化和气泡生成。
解决方案：1.选用具有良好抗氧化和抗老化性能的EVA材料，以延长光伏组件的使用寿命。
2.采用特殊的加工工艺，如背面镜面处理、使用UV屏蔽材料等，减少对EVA的光照。
3.控制EVA封装胶膜的厚度和充气量，确保光伏组件的耐老化性能。
问题三：热胀冷缩导致电池片破损光伏组件在使用过程中会经历温度的变化，从而引起EVA封装胶膜的热胀冷缩。
这种热胀冷缩可能导致胶膜与太阳能电池片之间的应力过大，造成电池片破损。
解决方案：1.选择具有较低热胀冷缩系数的EVA材料，以减少对电池片的应力影响。
2.优化光伏组件的设计，增加结构的抗应力能力，减少应力集中。
3.采取适当的温度控制措施，避免过大的温度变化对电池片的影响。
问题四：背面电线粘接问题在组装光伏组件时，太阳能电池片上的背面电线需要与EVA封装胶膜粘接。
然而，背面电线粘接失效可能导致电流的中断，从而影响光伏组件的发电效率。
8挤出工艺中出现气泡与海绵的质量问题形成原因及改进措
施
一、原因分析
1、原材料中的水分和挥发分过多或者挤出机温度过高导致配合剂分解，致使胶料中的气体在口型，机筒中不断被排出，在挤出半成品中产生气孔。
2、半成品挤出速度过快，胶料中的空气来不及排出。
3、密炼机转子或者挤出机漏水。
4、挤出机螺杆与衬套间隙超标。
5、胶料塑性低，挤出机供胶量不足，胶料密实性差，造成机头压力低。
6，挤出机头温度过高。
二、解决方法
1、严把原材料质量关，重点检查生胶，炭黑等主要原材料的挥发分和水分含量，杜绝水分和挥发分含量超标的原材料投入使用。
2、适当降低挤出速度，确保滞留在胶料和挤出口型中的气体可以顺利排出。
3、严格控制混炼胶质量，确保使用的混炼胶性能符合加工和使用要求。
4、监控设备运行情况，严防密炼机转子和挤出机漏水。
5、检查挤出机螺杆与衬套间隙是否超标，如果间隙过大需要更换衬套。
6、规范热炼操作方法，严格按照工艺要求设定热炼辑距，辗温以及时间，监控挤出喂料情况，严防出现供料间断，空车，滞料和供料不均现象。
7、加大橡胶挤出机以及辅助设备的检修频次，确保工艺参数和感应装置准确无误。
关于解决管片气泡问题的通知
管片生产线：
为解决近段时间管片气泡较多的问题，特下此通知，请相关班组遵照执行：原则：混凝土浇筑按照3层下料，每层下料缓慢均匀进行，振动棒配合高频震动器引流排气。
1. 第一层下料至模型底模最高点处，停止下料；
该阶段开启强震模式；
用振动棒采用快插慢拔的方式辅助高频震动器排气泡，振动棒从钢筋骨
架两边较大空隙处插入底部，第一次排气泡结束后开始第二层下料；
2. 第二层下料至模型止水槽下沿处停止下料；
该阶段继续强震模式；
用振动棒采用快插慢拔的方式辅助高频震动器排气泡，振动棒从钢筋骨
架两边较大空隙处插入到手孔处，第二次排气泡结束后开始第三层下
料；
3. 第三层下料至结束；
该阶段开启弱震模式，下料结束后弱震20秒左右，完成灌注工序。
编制：审核：批准：。
橡胶制品常见缺陷及解决方法橡胶制品是一种广泛应用于各个行业的重要材料，如轮胎、密封件、管道等等。
然而，由于橡胶材料的特殊性质，常常会出现一些缺陷，影响其质量和使用寿命。
本文将介绍几种常见的橡胶制品缺陷及解决方法。
一、气泡气泡是橡胶制品中常见的缺陷之一、气泡的形成可能是由于在橡胶混炼过程中，未能充分混炼，导致未挥发的气体被包裹在橡胶制品中。
气泡会影响橡胶制品的力学性能和密封性能。
解决方法：1.确保橡胶混炼过程中充分混炼，将气体挥发掉。
2.控制橡胶制品的成型压力和温度，避免气泡的产生。
3.采用真空热压成型技术，可以显著减少气泡的产生。
二、硫化不良硫化是橡胶制品加工中非常重要的一步，可以使橡胶获得较好的力学性能。
但有时会出现硫化不良的情况，导致橡胶制品质量下降。
解决方法：1.确保硫化时间和温度正确，避免过度或不足硫化。
2.确保硫化剂的种类和用量正确，避免硫化剂过多或不足。
3.硫化时应进行合理的压力控制，避免出现不均匀硫化的情况。
三、老化橡胶制品长期暴露在空气、阳光、高温等环境中，容易发生老化，导致橡胶硬化、变脆，甚至出现裂纹和断裂。
解决方法：1.可添加适当的防老剂，延缓橡胶的老化过程。
2.储存橡胶制品时，应避免阳光直射和高温环境，保持通风干燥。
3.定期检查橡胶制品的老化情况，及时更换老化严重的橡胶制品。
四、变形橡胶制品在使用过程中，由于受到压力、重物等外力作用，容易发生变形，影响其正常功能和使用寿命。
解决方法：1.选择合适的橡胶材料和硬度，以满足橡胶制品的使用要求。
2.加强橡胶制品的结构设计，增加支撑和加强材料，提高抗变形能力。
3.对于长期受压变形的橡胶制品，可以采用预压技术，减少变形。
五、杂质橡胶制品在生产过程中，容易受到灰尘、油污等杂质的污染，导致橡胶制品质量下降。
解决方法：1.加强生产过程的卫生管理，保持生产环境的清洁。
2.采用过滤设备，尽量减少杂质污染。
3.对生产用的原料进行检测，确保原材料的质量符合要求。
uv膜中间有气泡 -回复
1.在UV膜中间出现了气泡问题。
2.这种问题可能会影响UV膜的使用效果。
3.气泡可能会导致膜表面不平整。
4.这个问题需要得到及时的处理。
5.可能是在UV膜制作过程中出现了问题。
6.可以尝试重新制作UV膜以解决这个问题。
7.检查UV膜制作过程中是否有操作失误。
8.确保UV膜制作设备的正常运行。
9.如果发现问题可以与制造商或供应商联系。
10.进行质量控制以防止类似问题再次发生。
11.必要时可以使用专业设备去除气泡。
12.注意避免膜表面受到过多的物理冲击。
13. UV膜的质量对于最终产品的质量至关重要。
14.气泡问题可能会影响产品的外观和功能。
15.建议在制作UV膜时使用适当的工艺和技术。
16.定期检查和维护UV膜制作设备。
17.在膜制作过程中注意操作环境的干净和无尘。
18.根据使用经验和反馈改进制作流程。
19.避免在潮湿或不稳定的环境下进行膜制作。
20.可以考虑使用更先进的制作工艺来避免气泡问题。
21. UV膜的质量问题可能需要进行返工或重新制作。
22.气泡问题可能会在产品质检中被发现。
23.不要低估处理气泡问题的重要性，以确保产品质量和用户体验。
一、EVA胶片的成分EVA夹层玻璃胶片是选用EVA树脂（乙烯-醋酸乙烯共聚物）添加了各种塑料添加剂对其改性，使其具有优良的光学性能、抗老化性能，与玻璃和其它基材良好的粘结性能和其它各项功能性，用于夹层安全玻璃、强化玻璃的粘结层。
二、EVA胶片的其它名称EVA胶片业内也有称EVA膜、EN胶片、EN膜、PA膜。
这些名称一是客户习惯这样称呼，二是厂家故意这样起名，以混淆客户视听或故意制造的一种卖点，让客户在其它家找不到这种名称的产品，就形成了他家独有的假象。
三、EVA胶片的功用1、安全性：因为EVA树脂具有填充功能，加了粘性助剂后经过加温又有粘合功能，被广泛应用于玻璃、纸、布、绢、丝、铁板、木板、塑料板、胶合板等的粘合再加工，特别是玻璃中间夹了EVA胶片再加工后，不仅增强了玻璃厚度和强度（即增强了玻璃承受外力冲击的能力），而且玻璃碎了后玻璃渣被胶片粘住，不会掉下来伤人。
2、装饰性：①两层或多层普通透明胶片中间可以夹纸、布、绢、丝、PET 膜、花草叶实物，极大地增强了玻璃的可塑性；②彩色胶片的颜色很丰富，还可以根据客户提供的颜色调色定做，弥补了彩色玻璃颜色少的缺陷。
四、EVA玻璃胶片的应用范围1、在玻璃深加工业：①夹层玻璃胶片广泛应用于夹层玻璃的深加工；②强化写真玻璃胶片广泛应用于强化写真移门玻璃的深加工。
2、EVA胶片的其它应用领域：EVA胶片还可以应用于铁板、木板、塑料板、胶合板等的粘合再加工，还可以制作服装、箱包等的商标，都应用了EVA 胶片的粘合功能。
五、EVA玻璃胶片的加工设备1、EVA玻璃胶片的加工设备名称有：一步法合片机、一步法真空合片机、夹胶炉、夹胶机；有的把夹层玻璃加工设备叫夹层玻璃夹胶炉，把强化写真玻璃加工设备叫强化炉或强化写真炉，外形各种各样，其实内部构造、操作原理都是一样的。
2、夹胶炉的功能组成：夹胶炉由抽真空部分（真空泵）、加热部分（加热管）和集成电路操作箱三部分组成，抽真空是防止加工中产生气泡，加热的目的一是让玻璃跟胶片里的粘合剂发生化学反应粘合在一起，二是胶片熔化流动去填补玻璃不平整的地方，或填补中间材料如丝布绢丝等有缝隙的地方。
1、停真空泵太早，温度没有降到50℃以下就停抽真空，此时EVA胶片还处在流动中，空气容易再次进入玻璃形成气泡。
解决办法是，温度降到50℃以下才能停止抽真空。
2、硅胶袋托盘温度还很高就放玻璃升温，如果硅胶袋底板温度还在60℃以上就放玻璃进去，袋内温度升温会太快，玻璃边部的EVA胶片很快熔化，把气体封在玻璃里面抽不出来也容易产生气泡。
解决办法是，放下一炉玻璃时，要让袋子温度降到50℃以下，或在炉子外面冷抽真空15分钟左右后再将真空袋推进炉子升温。
3、没有预抽真空就直接升温，没有预抽真空就直接升温，袋内温度升温会太快，玻璃边部的EVA胶片很快熔化，把气体封在玻璃里面抽不出来也容易产生气泡。
解决办法是，预抽真空15分钟左右才能将硅胶袋推入炉子开始升温。
此外，从气泡出现的部位判断产生气泡的原因：
●气泡出现在四周边部：
1 在60℃以上就停抽真空，空气会随着胶量的流动又进入玻璃里；
2 加工温度过高，边部胶量溢出过多，边部胶量变薄出现气泡，特别是夹中间材料的情况下更容易产生气泡；
3密封胶侵蚀胶片，玻璃四周也会出现类似气泡的现象。
●气泡出现在玻璃中间：
1 炉子升温快，玻璃边部的胶片先熔化，把玻璃四周封死，空气排不出来形成气泡；
2 钢化玻璃用胶片太薄，胶量把不平的地方填补不了形成气泡；
3 饰材缝隙大，用胶片太薄，胶量填补不过来形成气泡；
4 温度过高，胶片变薄出现气泡，特别是夹中间材料的情况下更容易产生气泡。
