功放电路的分解与组合绝大多数功率放大器没有图纸资料，无形中增加r维修难度。

笔者根据自己维修实践，总结出功放电路的分解图和拼图方法。

用此方法可根据几个相邻元器件的关系判断足哪一部分的局部电路，将几个局部电路按原理组合起来，就可得到其整机电路图。

目前流行的功率放大器，除采用集成电路功放外，大都采用分立元件构成的OCT．电路，其基本电路由差动输入级、电压放大级、电流放大级(推动级)、功率输出级和保护电路组成。

在具体应用中，有结构简单的基本电路形式，也有增加了辅助电路和补偿电路的复杂电路形式。

下面就各单元电路具体加以介绍。

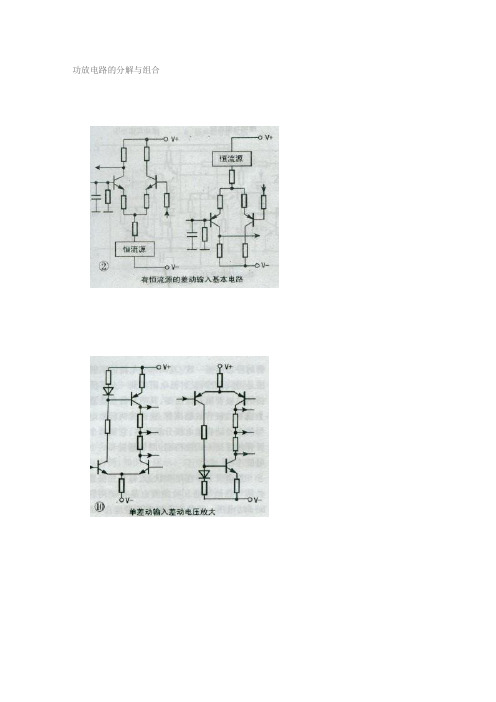

一、差动输入级图1是最基本的差动(差分)输入级电路，由两个完全对称的单管放大器组合而成，两只三极管的基极分别是正、负信号输入端。

一个输入端作为信号输入用，另一个输入端作为末端反馈用，该电路因能有效地抑制输出端的零点漂移而成为OCL电路的输人门户．其输入级有单差动和双差动之分，草差动电路简洁，双差动对称性好。

从前级送来信号的输入插座找起，通过一个电容和电阻所连接的三极管就是差动输入级，相邻的同型号管子就是差动电路的另一半。

输入端接的是一个管的基极则是单差动，如接着两个管的基极，就是双差动。

为克服电源波动对电路的影响，图2在差动放大器的发射极增加了恒流源。

有的在集电极增加了镜流源；如图3所示．以保证差动两管静态电V 差动输入流的一致性。

图4是既有恒流源又有镜流源的差动输入电路，常用于高档机中。

图5是常见的三种恒流源电路，尤其是图5b 这种利用二极管钳位的方式用得最多，两个二极管将三极管基极稳定在1．4V左右，在电源电压波动时差动级的静态电流保持不变，以提高放大器的稳定性。

图6、7镜流源中两个三极管基极相连，发射极电阻相同，流过两管的电流一样，像照镜子一样确保两只差动管的静态电流一致。

．这两部分电路的识别方法是：差动管两发射极电阻归到一点后所连接的三极管就是恒流源，其明显特点是基极上接有二极管或稳压管；镜流源两管集电极与两个差动管集电极分别相连，它的两个三极管的连接方式较特别，两个基极和一个集电极连在一起。

两款分立元件功放电路图时间:2010-07-04 09:11来源: 作者:山东照明网编辑整理点击:162次核心提示: 分立元件功放虽然制作较为复杂，对理解功率放大原理却有很大帮助，现为两款分立元件功放电原理图，正负双电源OCL电路模式，元件参数均已标出，供电子爱好者制作参考。

１、12管双极型晶体管OCL功率放大电路２、双极型晶体管、场效应晶体管混合OCL功率放大电路分立元件功放虽然制作较为复杂，对理解功率放大原理却有很大帮助，现为两款分立元件功放电原理图，正负双电源OCL电路模式，元件参数均已标出，供电子爱好者制作参考。

１、12管双极型晶体管OCL功率放大电路２、双极型晶体管、场效应晶体管混合OCL功率放大电路本篇文章来源于山东照明网| 原文链接：/html/zhaomingbaike/gongchengtuzhi/20100704/58526.html一、电路说明Q1是激励放大管，它给功率放大输出级以足够的推动信号；R1、RP2是Q1的偏置电阻；R3、D1、RP3串联在Q1集电极电路上，为Q3提供偏置，使其静态时处于微导通状态，以消除交越失真；C3为消振电容，用于消除电路可能产生的自激；Q2、Q3是互补对称推挽功率放大管，组成功率放大输出级；C2、R4组成“自举电路”，R4为限流电阻。

二、电路调试接上3-6V直流电源，调节RP2，使Q2、Q3中点电压为1/2电源电压；调节RP3，使功放输出级静态电流为5-8mA；反复调节RP2、RP3使其两个参数均达到上述值。

三、元件清单四、电路原理图五、组装好的电路成品一款经典的OCL分立元件功放电路实例讲解电路图只给出了后级功放，是笔者曾经开发的一款功放。

电路原理分析：以左声道为例，右声道相同从前级来的左声道信号，经C15到由Q7，Q8组成的差分输入放大器进行电压放大，放大后的信号从Q7的集电极取出，送激励三极管Q12进行激励放大，激励信号从Q12的集电极取出，分两路输出：一路经R13，D4，D3（二极管在导通状态，对在其特性曲线范围内的交流信号阻抗很小）送互补推挽放大电路的下臂PNP复合管基级（Q14基级），当信号为负半周时，复合管导通，输出电流经地，音箱到Q13负电源，信号为正半周时复合管截至；另一路直接送NPN复合管（Q6基级），当信号为正半周时，复合管导通，电流经音箱到地，信号负半周截至；放大后的音频信号由Q5，Q13的发射级输出，推动扬声器发声。
