热水供应系统分类组成和供水方式

给水室内给水系统的任务，是将室外给水管网中的水引进建筑物内，并送至各种用水设备处，满足室内生活和消防用水的要求。

一、室内给水系统的分类室内给水系统按其供水对象可分为生活给水系统、消防给水系统。

1、生活给水系统满足人们饮用、烹调、盥洗、洗涤、沐浴等生活用水的室内给水系统，称为生活给水系统。

这种系统要求水质必须严格符合国家规定的生活饮用水水质标准。

2、消防给水系统满足层数较多的民用建筑、大型公共建筑及某些生产车间的消防设备用水的室内给水系统，称为消防给水系统。

消防用水对水质要求不高，但必须按建筑防火规范要求，保证有足够的水量和水压。

给水方式一、直接给水方式室外给水管网的水量、水压在一天内任何时间都能满足室内用水要求，不再设置调节、增压设施而直接与室外给水管网连接的给水方式称为直接给水方式。

低层建筑一般采用直接给水方式。

二、单设水箱的给水方式室外给水管网水量充足但水压昼夜周期性不足时，即白天用水峰值时水压不足，夜间用水低谷时水压能满足用水点要求时采用。

在屋顶设置高位水箱，夜间用室外给水管网的水压向水箱供水，白天用水高峰期向室内给水管网供水，高位水箱又叫夜间水箱，用于调节水量和压力。

下面几层与室外给水管网直接连接，利用室外管网水压供水，上面几层则靠屋顶水箱调节水量和水压，由水箱供水。

三、设贮水池、水泵和水箱的联合给水方式室外给水管网水压经常性不足，而且不允许水泵直接从室外管网吸水和室内用水不均匀时，常采用该种供水方式。

这种方式利用水泵将水池中的水提升至高位水箱，用高位水箱储存调节水量并向用户供水。

水箱内设水位继电器来控制水泵的开停（水箱内水位低于最低水位时开泵，满至最高设计水位时停泵）。

四、分区给水方式（多层建筑物）在多层建筑中，由于室外管网供水压力较低，只能满足建筑物下面几层的用水，而不能满足上面楼层的需要。

为充分有效地利用室外管网的压力，上面楼层设水泵和水箱联合供水，下面几层直接由室外管网供水，这就形成上下分区的供水形式，五、设气压给水设备的给水方式气压给水设备是利用密闭贮罐内空气的压缩或膨胀使水压力上升或下降的特点来调节和压送水量的给水装置，其作用相当于高位水箱或水塔。

给排水应用知识Xxxx建设集团有限公司编制人：xxx编制日期：xxxx年xx月（一）、给水系统基础知识建筑给水系统的分类：按其服务对象分类，一般可分为生活给水系统、生产给水系统和水消防系统。

1、生活给水系统是为人们生活中提供饮用、烹调、洗涤、盥洗、沐浴等用水的给水系统。

根据供水用途的差异可进步分为：直饮给水系统、饮用水给水系统、杂用水给水系统。

2、生产给水系统是为产品制造、设备冷却、原料和成品洗涤等生产加工过程供水的给水系统。

由于采用的工艺流程不同，生产同类产品的企业对水量、水压、水质的要求可能存在较大差异。

3、水消防系统是向建筑内部以水作为灭火剂的消防设施供水的给水系统，包括消火栓给水系统，自动喷水灭火系统。

建筑给水系统的组成：引入管是指将室外给水管引入建筑物的管段，它与进户管（入户管）有区别，后者是指住宅内生活给水管道进入住户至水表管段。

对于居住小区而言，引入管则是由市政管道引入至小区给水管网的管段。

水表节点安装在引入管上管上的水表及前后设置的阀门和防污隔断阀设置的总称，水表用于计量建筑物用水量仪表。

管道系统的作用是将由引入管引入建筑物内的水输送到各用水点，根据安装位置和所起作用不同，可分为干管、立管、支管。

给水附件包括在给水系统中控制流量大小，限制流动方向，调节压力变化，保障系统正常运行的各类配件：闸阀、减压阀、止回阀、安全阀、排气阀、蝶阀、水锤消除器、水龙头等。

升压设备用于为给水系统提供适当的水压，常用的升压设备有水泵、气压给水设备、变频调速给水设备。

贮水池、水箱是给水系统中的贮水和水量调节构筑物，它们在系统中起流量调节、贮存消防用水和事故备用的作用，水箱还有具有稳定水压的功能。

消防和基地设备建筑物内部应按照《建筑设计防火规范》及《高层民用建筑设计防火规范》的规定设置消火栓，自动喷水灭火设备，水质有特殊要求时需设深度处理设备。

给水系统方式，建筑内部给水方式选择应按以下原则进行：（1）、在满足用户要求的前提下，应力求给水系统简单，管道长度短，以降低工程造价和运行费用；（2）、应充分利用室外管网水压直接供水，当室外管网水压不能满足建筑物要求时，应考虑下面几层利用外网水压直接供水，上面数层采用加压供水；（3）、供水应安全可靠，管理维修方便；（4）、当两种及两种以上用水的水质接近时，应尽量采用共用给水系统；（5）、生产给水、消防给水系统中的管道、配件和附件所承受的水压均不得大于产品标准规定的允许工作压力；（6）、生产给水系统应优先设置循环给水系统或重复利用给水系统；（7）、高层建筑生活给水系统的竖向分区，应根据使用要求、材料设备性能、维修管理、建筑层数等条件，结合室外给水管网的水压合理确定；（8）、建筑内部的生活给水系统，当卫生器具给水系统配件处的静水压超过规定时，宜采用减压措施；直接给水方式：建筑物内部只设有给水管道系统，不设增压及贮水设备，室内给水管道系统与室外供水管网直接相连，利用室外管网压力直接向室内系统供水，缺点是系统内部无贮备水量，当室外管网停水时，室内系统立即断水，图例说明。

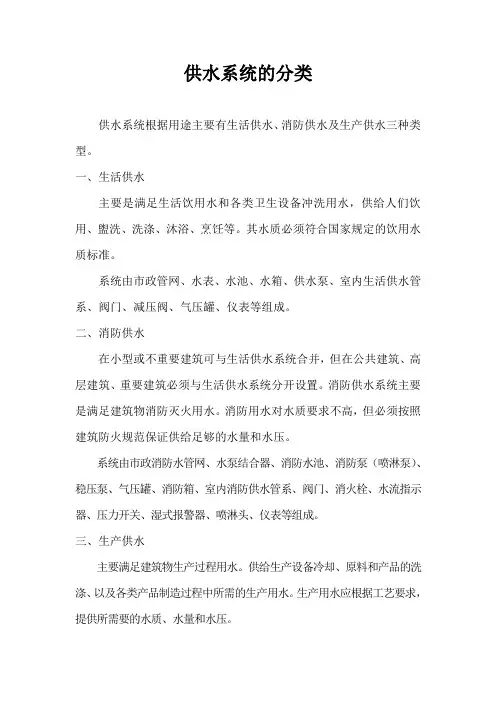

供水系统的分类供水系统根据用途主要有生活供水、消防供水及生产供水三种类型。

一、生活供水主要是满足生活饮用水和各类卫生设备冲洗用水，供给人们饮用、盥洗、洗涤、沐浴、烹饪等。

其水质必须符合国家规定的饮用水质标准。

系统由市政管网、水表、水池、水箱、供水泵、室内生活供水管系、阀门、减压阀、气压罐、仪表等组成。

二、消防供水在小型或不重要建筑可与生活供水系统合并，但在公共建筑、高层建筑、重要建筑必须与生活供水系统分开设置。

消防供水系统主要是满足建筑物消防灭火用水。

消防用水对水质要求不高，但必须按照建筑防火规范保证供给足够的水量和水压。

系统由市政消防水管网、水泵结合器、消防水池、消防泵（喷淋泵）、稳压泵、气压罐、消防箱、室内消防供水管系、阀门、消火栓、水流指示器、压力开关、湿式报警器、喷淋头、仪表等组成。

三、生产供水主要满足建筑物生产过程用水。

供给生产设备冷却、原料和产品的洗涤、以及各类产品制造过程中所需的生产用水。

生产用水应根据工艺要求，提供所需要的水质、水量和水压。

系统由市政管网、水表、水池、水箱、供水泵、室内生活供水管系、阀门、水处理设备、仪表等组成。

四、生活热水生活热水包括：盥洗用热水、饮用开水、厨房热水、蒸食品用蒸汽等；其总体结构通常由热力网循环系统和用户管网循环系统等组成；其生活用（淋浴、盥洗）热水用户管网系统结构方式分为：开放式—通常为单管系统，用户使用的热水（蒸汽）部分或全部由热网直接供给；闭合式—通常为双管循环系统，热力网络仅通过热媒供给用户站热量，用户站使用热媒交换成60O C~65O C的生活热水，经用户生活热水循环网络供给各用热用户。

目前状况：在大、中城市中，热力网络是指热力公司向整个城市集中供热的网络，或单位自建的锅炉；生活饮用开水和蒸汽，通常以开放式结构、定点、定时供应为主；生活用热水通常以闭合式结构，24小时不间断供应为主；用户生活热水循环网络（管道通径，循环水泵的流量、扬程）是以用户最大用水量（注：按《室内给水排水和热水供应设计规范》的标准规定，水温：65O C，用水量：75~100／L，每人、每日）设计的，通常都是24小时满负荷运行。

建筑给排⽔考试题建筑给排⽔考试⼤全及答案（题库）⼀、填空题2.热⽔供应系统，按热⽔供应范围⼤⼩分局部热⽔供应系统、集中热⽔供应系统、区域性热⽔供应系统。

3.建筑给⽔系统的组成主要包括⽔源引⼊管、⽔表节点、给⽔管⽹、配⽔装置和⽤⽔设备、给⽔附件及给⽔局部处理设施、增压设施等5.建筑内排⽔系统按排除的污、废⽔种类不同，可分为以下三类，即⽣活排⽔系统、⼯业废⽔排⽔系统、屋⾯⾬雪⽔排⽔系统。

6.屋⾯⾬⽔内排⽔系统由天沟、⾬⽔⽃、连接管、悬吊管、⽴管、排出管、埋地⼲管和检查井组成。

10.屋⾯⾬雪⽔排放按⾬⽔管道布置类可分为外排⽔、内排⽔、混合排⽔ .11.⾃动喷⽔灭⽕系统由⽔源、加压贮⽔设备、喷头、管⽹、报警装置等组成。

14.建筑消⽕栓给⽔系统⼀般由⽔枪、⽔带、消⽕栓、消防管道、消防⽔池、⾼位⽔箱和⽔泵接合器及增压⽔泵等组成。

17.常⽤的给⽔⽅式有直接给⽔、单设⽔箱给⽔、单设⽔泵给⽔、⽔池⽔泵⽔箱联合给⽔。

22.室内排⽔系统的主要组成部分由卫⽣器具和⽣产设备受⽔器、排⽔管道、通⽓管道、清通设备、提升设备、污⽔局部处理构筑物。

.23.热⽔加热的⽅式有直接加热和间接加热。

30.对于住宅的⽣活给⽔，可按建筑物的层数粗略地估计⾃地⾯算起的最⼩保证⽔压值，层数为⼀层时 10 ⽶，两层时 12 ⽶，以后每增加⼀层需增加 4 ⽶，那么五层楼所需⽔压为 24 ⽶。

32.排⽔系统中，检查⼝安装在⽴管上，清扫⼝安装在横管上。

45.在热⽔管⽹上补偿管道因温度变化造成伸缩的措施有⾃然补偿和在⼀定间距加管道伸缩器。

46.建筑内给⽔系统按照⽤途可分为⽣活给⽔系统、⽣产给⽔系统消防给⽔系统。

47.建内的给⽔⽅式根据管⽹中⽔平⼲管的位置不同可分为：下⾏上给式、上⾏下给式、中分式和环状等形式。

55.热⽔管⽹的布置，可采⽤下⾏上给式或上⾏下给式。

58.建筑给⽔排⽔系统是将城镇给⽔管⽹中的⽔引⼊并满⾜各类⽤⽔对_⽔量_、_⽔质_和_⽔压_要求的冷⽔供应系统。

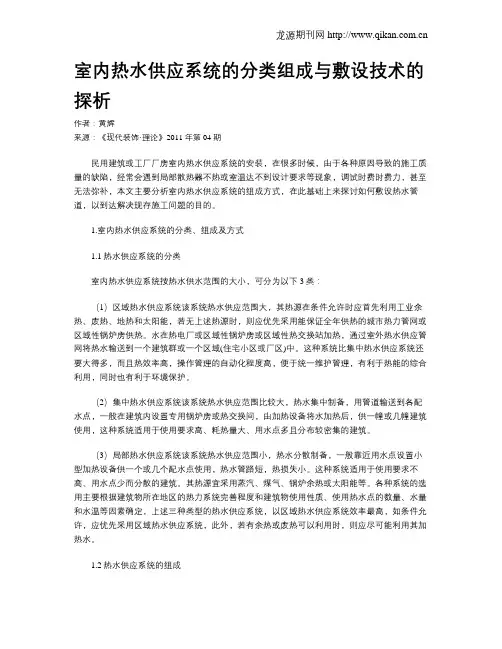

室内热水供应系统的分类组成与敷设技术的探析作者：黄辉来源：《现代装饰·理论》2011年第04期民用建筑或工厂厂房室内热水供应系统的安装，在很多时候，由于各种原因导致的施工质量的缺陷，经常会遇到局部散热器不热或室温达不到设计要求等现象，调试时费时费力，甚至无法弥补，本文主要分析室内热水供应系统的组成方式，在此基础上来探讨如何敷设热水管道，以到达解决现存施工问题的目的。

1.室内热水供应系统的分类、组成及方式1.1热水供应系统的分类室内热水供应系统按热水供水范围的大小，可分为以下3类：（1）区域热水供应系统该系统热水供应范围大，其热源在条件允许时应首先利用工业余热、废热、地热和太阳能，若无上述热源时，则应优先采用能保证全年供热的城市热力管网或区域性锅炉房供热。

水在热电厂或区域性锅炉房或区域性热交换站加热，通过室外热水供应管网将热水输送到一个建筑群或一个区域(住宅小区或厂区)中。

这种系统比集中热水供应系统还要大得多，而且热效率高，操作管理的自动化程度高，便于统一维护管理，有利于热能的综合利用，同时也有利于环境保护。

（2）集中热水供应系统该系统热水供应范围比较大，热水集中制备，用管道输送到各配水点，一般在建筑内设置专用锅炉房或热交换间，由加热设备将水加热后，供一幢或几幢建筑使用，这种系统适用于使用要求高、耗热量大、用水点多且分布较密集的建筑。

（3）局部热水供应系统该系统热水供应范围小，热水分散制备，一般靠近用水点设置小型加热设备供一个或几个配水点使用，热水管路短，热损失小。

这种系统适用于使用要求不高、用水点少而分散的建筑。

其热源宜采用蒸汽、煤气、锅炉余热或太阳能等。

各种系统的选用主要根据建筑物所在地区的热力系统完善程度和建筑物使用性质、使用热水点的数量、水量和水温等因素确定，上述三种类型的热水供应系统，以区域热水供应系统效率最高，如条件允许，应优先采用区域热水供应系统，此外，若有余热或废热可以利用时，则应尽可能利用其加热水。

1、给水系统的分类：生活及水系统、生产给水系统、消防给水系统排水系统的分类：生活排水、工业废水排水、屋面雨水排水2、给水系统的组成：引入管、给水管道、给水附件、给水设备、配水设施和计量仪表。

3、给水方式：4、名词解释：引入管：从室外给水管网的接管引至建筑物内的管段，又称进户管水表节点：安装在引入管上的水表及其前后设置的阀门和池水装置的简称当建筑物只有一条引入管时，宜在水表中设旁通管。

5、管网组成：干管、立管、支管、分支管6、管道的布置：基本要求：确保供水安全和良好的水利条件，力求经济合理干管应布置在用水量大或不允许间断供水的配水点附近不允许间断供水的建筑，应在室外环状管网不同管段引入，引入管不少于2条7、卫生器具处于静压力不得大于0.60MPa，各分区最低卫生器具配水点静水压不宜大于0.45MPa（特殊不宜大于0.55MPa）超过压力值采取减压法水压大于0.35MPa的入户管宜设减压或调压设施。

8、管道穿越的保护措施：管道不得穿越生产设备基础，若必须穿越，则应采取有效的保护措施；不宜穿过伸缩缝，沉降缝和变形缝，若需穿过，应采取保护措施；保护措施：（1）在管道或保温层外皮上，下留有不小于150mm的净空；（2）软性接头法即用橡胶软管或金属波纹管连接沉降缝、伸缩缝两边的管道；（3）丝扣弯头法，在建筑沉降过程中，两边的沉降差由丝扣弯头来补偿，此方法适用于小管径的管道；（4）活动支架法，在沉降缝两侧设立支架，使管道只能垂直位移，不能水平横向位移，以适应沉降，伸缩之应力。

9、管道敷设方式：明装、暗装10、管道埋地要求：室外埋地引入管要防止地面活荷载和冰冻的破坏，其管顶覆土厚度不宜小于0.7m，并应敷设在冰冻线以下0.15m处。

建筑内埋地管无活荷载和冰冻影响，其管顶离地面高不宜小于0.3m。

11、水质污染现象及原因：现象：管风污染、回流污染、贮水过程污染、微生物污染、其他由于设计不合理，施工安装或管理等使用不当而造成的污染。

暖通供暖小知识热水供应有几种形式范围
如何
热水供应系统内是保证建筑设计用户能按时得到符合设计要求的水量、水温、水压和水质的热水的供水系统。

热水供应管理系统的组成，应根据使用对象、建筑物特点、热水用量、用水规律、用水点分布、热源情况、水加热设备、用水要求、管网布置、循环方式等方式不同而略为差别。

目前，热水供应系统的形式很多，主要可分为以下两种方式：
（1）开始集中热水供应系统：通过市政热力管网或提供的热源将水集中进行加热，然后通过生活暖气电缆管道输送给用户，这样节省能源，可以高效率、高质量地运行，自动控温的智能发展也是今后城市热水供应系统的管理方向，对减少污染和能源消耗能耗也有很大的现实意义，比较分散适合在比较集中的公共建筑群、医院、宾馆、工厂等用水量大且用水集中的区域使用。

（2）区域性热水供应系统内：即将市政热水供应系统能源供应接入小区或建筑群内直接用水，也可从市政管网中接人高温热源，在区域内设立换热站成立成功进行换热，将水加热成人们需要的生活热水供应本区域使用，这种方式供水灵活，可采用定时供应。

（3）小型热水供应系统内：对于较为分散且用水量较为集中、用途单一、用水量供水量较小的区域或工厂内，可采用小型的加热水系统以满足需要。

（4）家用型热水供应：即采用电加热或煤气（或液化石油气）作为能源，通过热水加热器换热而产生的生活热水社交生活供家庭洗浴用。

选用何种热水供水应根据建筑物用途、热源的供给情况、热水用水量和卫生器具的布置情况进行技术和经济比较后确定。

比如间接加
热机械强制全循环干管下行上给的热水供水方式，适用于全天供热水的大型公共建筑或工业建筑。

生活热水系统设计案例综述目录生活热水系统设计案例综述 (1)1.1热水供水方式的选择 (1)1.1.1热水供应系统的选择 (1)1.1.2热水供水方式的选择 (2)1.2热水系统构成 (4)1.2.1集中热水供应系统的组成 (4)1.2.2局部热水供应系统的组成 (4)1.3热水系统的计算 (4)1.3.1设计参数 (4)1.3.2加热设备的计算 (5)1.1热水供水方式的选择1.1.1热水供应系统的选择建筑内给排水系统的一个重要组成部分就是热水供应系统。

其有三类：本地热水供应、集中热水供应、区域热水供应[30]。

（1）局部热水供应系统其借助各类小型加热器作区域加热，并向局部范围内的一个或多个热水需求点进行供热的系统。

局部热水供应系统具有管道成本低、热损小、便于维护与改造等特点。

缺点是多种小型加热器的加热效率较低、加热成本较高。

每个用水需求场所均需建立配备供暖装置，所覆盖的面积较大，对较为集中的建筑并不适用，通常适用于分散分布的建筑，如住宅楼、诊所、小餐馆等。

（2）集中热水供应系统其对用水需求建筑水源作集中统一加热，集中加热装置有加热锅炉房、热交换站等，将水加热后，通过热水官网系统将其运输至各需求地点。

该系统的优点是集中加热设备便于维护保养、加热效率高、成本较低，无需在各热水需求场所设置单一加热装置，所占据的总面积小，使用方便，易于管理。

该系统的缺点是加热装置庞大且复杂，需要较大的投资与专业技术人才，热水运输管道长，维护成本高，运输成本高。

集中热水供应系统适用于热水需求量大的建筑，如酒店、公共浴室等。

（3）区域热水供应系统其为先于指定区域由锅炉等对水进行加热，之后由市政热水运输管网将其运输至需求地点的热水供应系统[31]。

区域热水供应系统的优点是便于集中管理与热能的高效利用，减少资源浪费与环境污染。

热水设备的效率高、自动化操作程度高，易于操作，并且设备占地面积小。

其弊端为装置繁复，需要很大的成本，并且后期难以改造。

姓名: 学号:建筑给排水课堂练习题(一、填空题1.建筑给水和热水供应管材常用的有塑料管、复合管、铜管（铸铁管、不锈钢管）、钢管。

其中塑料管的连接方式有电热熔焊接、承插粘接、法兰连接、螺纹连接及夹紧式、卡箍式连接。

2.热水供应系统，按热水供应范围大小分局部热水供应系统、集中热水供应系统、区域性热水供应系统。

3.建筑给水系统的组成主要包括水源引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施、增压设施等4.高层建筑物的室内消火栓系统是指10层以上的住宅建筑，高度大于24 米的其他民用建筑和公共建筑的室内消火栓系统。

5.建筑内排水系统按排除的污、废水种类不同，可分为以下三类，即生活排水系统、工业废水排水系统、屋面雨雪水排水系统。

6.屋面雨水内排水系统由天沟、雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。

7.建筑给水系统的组成包括水源，引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施和增压储水设备等。

8.屋面雨雪水排放按雨水管道布置类可分为外排水、内排水、混合排水 .9.室内给水管的安装顺序：一般是先安装引入管、室内干管、立管、支管。

10.水箱上的配管有进水管、出水管、溢流管、放空管、信号管。

11.室内排水系统的主要组成部分由卫生器具和生产设备受水器、排水管道、通气管道、清通设备、提升设备、污水局部处理构筑物。

.12.热水加热的方式有直接加热和间接加热。

13.屋面雨水外排水系统分为: 檐沟外排水和天沟外排水系统。

14.水表的作用是计量水量。

流速式水表的工作原理是管径一定时，流速与流量成正比，并利用水流带动水表叶轮的转速来指示水量的。

15.对于住宅的生活给水，可按建筑物的层数粗略地估计自地面算起的最小保证水压值，层数为一层时10 米，两层时12 米，以后每增加一层需增加 4 米，那么五层楼所需水压为24 米。

16.在选择水表时，应根据室内给水管网的设计流量不超过水表的额定流量来选择水表的口径。
