第8章 建筑内部热水供应系统的计算

第8章 建筑内部热水供应系统的计算
Qh=qh , max+qh , men
式中： qh,max——系统高峰用水时主要用水部门的设计小时耗热水量 qh,men——高峰用水时，其他用水部门的平均小时热水量
二、热水量计算 设计小时热水量按下式计算：
Qr——设计小时热水量，L/h； Qh——设计小时耗热量，W； tr ——设计热水温度， ℃； tL——设计冷水计算温度，℃，查表采用； ρr——热水密度，kg/L。
qⅡX qBS qCS qⅡS qⅢS q qAS qBS qCS qⅡS qⅢS ⅠX
节点2：
流入节点2的流量q2X，用以补 偿2点之后各管段的热损失， 即： qBS+qⅢS+qCS 节点流量守恒：q2X＝qⅡX，q2X＝qBX+qⅢX， qBX用以补偿管段B的热损失，即qBX＝qBS。
8-3 加热器及贮存设备的选择计算 一、集中供热系统加热设备的选择
1. 水加热器的加热面积计算
式中： Fjr——水加热器的加热面积，m2； Qz——制备热水所需的热量，W ，可按Qh计算； K——传热材料的传热系数，W/m2•℃； ε——传热效率的修正系数，一般取0.6～0.8； ⊿tj——热媒和被加热水的计算温差，℃；具体计算方法 Cr——热损失附加系数，一般取α＝1.1～1.15 。
qⅢX用以补偿管段Ⅲ，C的热损失，即： qⅢX＝qⅢS+qCS
按循环流量与热损失成正比和热平衡关系：
qⅢX qⅢS qCS qⅡX qBS qⅢS qCS
节点3：
流入节点3的流量q3X，用以补偿3点之后管段C的热 损失，即：qCS
节点流量守恒：q3X＝qⅢX＝qCX .... q(n +1)X q(n +1)S 简化为通式： qnX qn S

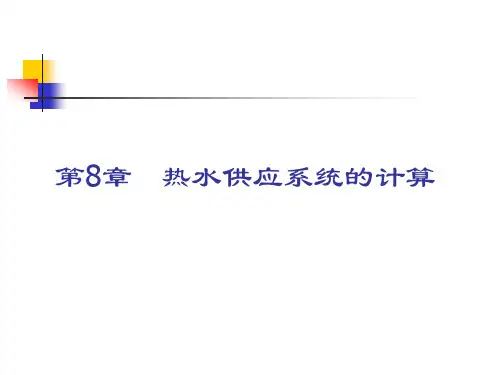

热水供应系统的计算

热水供应系统的计算

m ——用水计算单位数，人，床
qr ——热水用水定额
r ——热水密度，kg/L
C ——水的比热， =4187J/(kg·℃)
tr
t
——热水水温，℃ ——冷水计算温度， ℃
K h ——热水小时变化系数
8.2 耗热量、热水量和热媒耗量的计算
8.2.1 耗热量计算
2定时供应热水的住宅、旅馆、医院及工业企业生活间、
若热媒水为低温热水，则该热媒循环管路中的 供、回水管的管径按式（8.2.6）计算出热
媒耗量Gm，以管中流速v≯1.2m/s，每m管
长沿程水头损失控制在50Pa～100Pa
8.4 热水管网的水力计算
8.4.1 第一循环管网的水力计算
1. 热媒为热水
G (1.10 ~ 1.20) 3.6Qh C(tmc tmz )
≥60minQh ≥90minQh
导流型容积式 水加热器
≥20minQh
半容积式水加 热器
≥15minQh
≥30minQh ≥15minQh
≥30minQh ≥40minQh ≥15minQh ≥20minQh
8.3 热水加热及贮存设备的选择计算
估算法
储水容积估算值
建筑类别
蒸汽或95℃以上的高温热水
C ——水的比热， =4187J/(kg·℃)
tr ——热水水温，℃
t ——冷水计算温度， ℃
b ——卫生器具同时使
用百分数
8.2 耗热量、热水量和热媒耗量的计算
8.2.1 耗热量计算
3 设有集中热水供应的居住小区的设计耗热量
当公共建筑的最大用水时时段与住宅的最大用水时时段一致时——
按两者的设计小时耗热量迭加计算
8.3 热水加热及贮存设备的选择计算

供应热水计算标准

供应热水计算标准

3 贮水器容积的计算 1）理论法： 建筑内热水用水曲线→逐时耗热曲线→根据逐时耗 热曲线绘出耗热积分曲线→拟定供热曲线 2)经验法 贮水器的贮热量可按经验,由下表确定
8.3 热水加热及贮存设备的选择计算
水加热器的储热量
加热设备 容积式水加热 器或加热水箱 导流型容积式 水加热器 半容积式水加 热器 蒸汽或95℃以上的高温热水 企业淋浴间 ≥30minQh ≥20minQh ≥15minQh 其它建筑物 ≥45minQh ≥30minQh ≥15minQh ≤95℃以上的低温热水 企业淋浴间 ≥60minQh ≥30minQh ≥15minQh 其它建筑物 ≥90minQh ≥40minQh ≥20minQh
t max t min t j t max ln t min t ——热媒的初温和终温， ℃
max
tmc tmz tc t z t j 2 2
热媒的初温与被加热水的 终温温度差不得小于10 ℃
（ 2 ）快速式水加热器、 半即热式水加热
tmin ——被加热水的初温和终温， ℃
8.3 热水加热及贮存设备的选择计算
估算法
建筑类别 有集中热水供应的住 宅[L/(人· d)] 设单独卫生间的集体 宿舍、培训中心、旅 馆[L/(床· d)] 医院住院部[L/(床· d)] 公共盥洗室 单独卫生间 门诊部 有住宿的幼儿园、托 儿所[L/(人· d)] 办公楼[L/(人· d)]
储水容积估算值

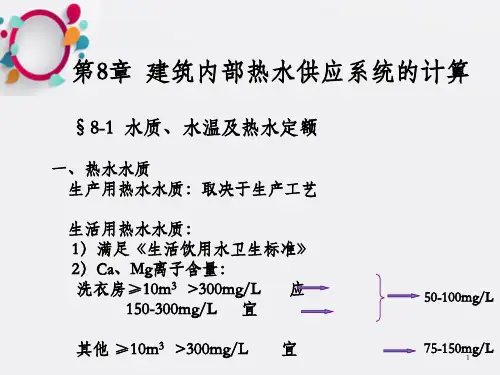

第8章 热水供应系统的计算
8.1水质、水温及热水用水量定额
8.1.1 热水用水定额
1 热水使用温度
8.1.2 热水水温
计算耗热量和热水用量 时候，一般按40℃计算
热水供应设备的 出口 温度。 最低供水温度应保证热水 管网最不利点的水温不低 于使用水温要求。

08-3供热量、加热面积、贮热容积计算

08-3供热量、加热面积、贮热容积计算

回到本章目录 回到总目录
8.3 热水加热及贮存设备的选择计算
8.3.2 集中热水供应加热及贮存设备的选择计算
——由于传热表面结垢和热媒分布不均匀影响 传热效率的系数，一般采用0.6～0.8； Cr——热水供应系统的热损失系数，设计中可根 据设备功率和系统的大小及保温效果选择,一般 取1.10～1.15； tj——热媒与被加热水的计算温度差,℃，应根 据水加热器类型，按式（8-24）和式（8-25）计 算：
回到总目录
8.3 热水加热及贮存设备的选择计算
8.3.3 热水贮水器容积的计算
式中 L； T——表8-10中规定的时间，h； Qh——设计小时耗热量，kJ/h； C——水的比热，C = 4.187kJ/ (kg•℃)； tr——热水温度，℃； tL——冷水温度，℃，按表8-5选用。
V——贮水器的有效贮水容积，及计算容积，
回到本章目录
回到总目录
8.3 热水加热及贮存设备的选择计算
8.3.3 热水贮水器容积的计算
3．热水贮水器容积的计算（应为水加热设备的 贮热容积计算） 1）容积式水加热器、导流型容积式水加热器、 加热水箱、半容积式水加热器的贮热容积
V TQh ( t r t L )C
（8-28）
回到本章目录
△tj=△tmax- △tmin
ln △tmax//△tmin
回到本章目录 回到总目录
6、某工程采用快速式水加热水器,热媒为4kg/cm2(绝对压力0. 5MPa)的饱和蒸气(表压),饱和温度为151.1℃,冷水温度为10 ℃ ,水加热器出水温度为60℃,凝结水温度为80℃,热媒与被 加热水的计算温度差为__ A _____.
回到本章目录 回到总目录
回到本章目录

热水管网的水力计算

热水管网的水力计算

第8章建筑内部热水供应系统8.4热水管网的水力计算8.4 热水管网的水力计算8.4热水管网的水力计算热水管网的水力计算是在完成热水供应系统布置，绘出热水管网系统图及选定加热设备后进行的。

水力计算的目的是：计算第一循环管网（热媒管网）的管径和相应的水头损失；计算第二循环管网（配水管网和回水管网）的设计秒流量、循环流量、管径和水头损失；确定循环方式，选用热水管网所需的各种设备及附件，如循环水泵、疏水器、膨胀设施等。

以热水为热媒时，热媒流量G按公式（8-8）计算。

热媒循环管路中的配、回水管道，其管径应根据热媒流量G、热水管道允许流速，通过查热水管道水力计算表确定，并据此计算出管路的总水头损失Hh 。

热水管道的流速，宜按表8-45选用。

8.4.1 第一循环管网的水力计算1．热媒为热水热水管道的流速表8-12当锅炉与水加热器或贮水器连接时，如图8-12所示，热媒管网的热水自然循环压力值H zr 按式（8-35）计算：)(8.921ρρ-∆=h H zr 图8-128.4热水管网的水力计算8.4.1 第一循环管网的水力计算式中H zr —热水自然循环压力，Pa ；Δh —锅炉中心与水加热器内盘管中心或贮水器中心垂直高度，m ；ρ1—锅炉出水的密度，kg/m 3；ρ2—水加热器或贮水器的出水密度，kg/m 3。

当H zr ＞H h 时，可形成自然循环，为保证运行可靠一般要求（8-36）：h H 当H zr 不满足上式的要求时，则应采用机械循环方式，依靠循环水泵强制循环。

循环水泵的流量和扬程应比理论计算值略大一些，以确保可靠循环。

zr H ≥（1.1~1.15）hH2．热媒为高压蒸汽以高压蒸汽为热媒时，热媒流量G按公式（8-6）或（8-7）确定。

热媒蒸汽管道一般按管道的允许流速和相应的比压降确定管径和水头损失。

高压蒸汽管道的常用流速见表8-13。

高压蒸气管道常用流速表8-13 确定热媒蒸汽管道管径后，还应合理确定凝水管管径。

08《供热工程》第八课 集中供热系统

08《供热工程》第八课 集中供热系统

供热工程
第八章 第一节
(四)闭式双级串联和混联连接的热水系统
作用原理： 热水供应系统的用水首先由串联在网路回水
管上的水加热器（Ⅰ级加热器）1加热。如经过 第Ⅰ级加热后，热水供应水温仍低于所要求的温 度，则通过水温调节器3将阀门打开，进一步利 用网路中的高温水通过第Ⅱ加热器皿，将水加热 到所需温度。经过第Ⅱ级加热器放热后的网路供 水，再进入供暖系统中去。为了稳定供暖系统的 水力工况，在供水管上安装流量调节器械，控制 用户系统的流量。
供热工程
第八章 第一节
3.装混合水泵的直接连接
在热力站处设置混合水泵的连接方式可以适 当地集中管理。
混合设备连接方式的造价比采用水喷射器的 方式高，运行中需要经常维护并消耗电能。
装混合水泵的连接方式是我国目前尝试高温 水供暖系统中应用较多的一种直接连接方式。
供热工程
第八章 第一节
4.间接连接
供热工程
第八章 集中供热系统
能源与安全工程学院 成剑林
本章重点及难点
重点： • 闭式与开式热水供热系统的型式。 • 集中供热系统热源型式与热媒的选择。 • 热网系统的形式。 难点： • 不同形式的热水供热系统的特点及应用。 • 热网型式。
供热工程
第八章 第一节
集中供热系统的组成
• 集中供热系统是由热源、热网和热用户三部分组 成的。
• 下部储水箱与换热器用管道连接，形成一个封闭的 循环环路。当热水供热系统用水量较小时，从换热 器出来的一部分热水，流进储水箱蓄热，而当系统 的用水量较大时，从换热器出来的热水量不足，储 水箱内的热水就会被城市上水自下而上挤出，补充 一部分热水量。为了使储水箱能自动地充水和放水， 应将储水箱上部的连接管尽可能选粗一些。

热水供应系统

热水供应系统
3、附件：温度自动调节器、疏水器、减压阀、安全阀、膨胀管（罐、箱）、管道自动补偿器、闸阀、水嘴、自动排气器。
三、热源和热水供应系统热源的选择
目前常采用的热源为燃气、燃油、燃媒、有条件可利用地热、太阳能、工业余热、废热
选择：因地制宜、经济技术、安全可靠
热水用水定额、水温、水质
一、热水用水定额
两种用水单位数水温按60℃L/m.d
2、保温：
目的：是减少介质在输送过程中的热散失，从而降低热水制备、循环流量的热量，经济国、良好的环境。
方法(1)胶泥涂抹:保温材料和水调成胶泥抹在管子上或缠在管子外面的草绳上.
(2)预制块法:将保温瓦块包在管子周围,并用铁丝捆扎.
(3)缠包法:将保温材料制成绳状或带状缠绕在管道上,常用保温材料:矿渣棉毡玻璃棉毡稻草绳石棉绳.
自然伸缩补偿：L型、Z型、方型补偿器L=（t2- t1）L
伸缩器：套管式伸缩吕、波纹管伸缩可曲挠橡胶接头、伸缩器、球形。
3、疏水器：（机械型吊桶式、热动力型圆盘式）
阻汽排水、安装在蒸汽的凝结水管道。
4、排气阀：水在加热工程中会产生原溶解于水中的气体逸出和管网中热水化的气体，这些气体会引起噪声、振动，应及时加以排除。
间接式：温包把探测到的温度变化传导到电触点压力式温度计，电触点压力式温度计装有所需温度控制范围内的两个触点，当指针转到大于水加热器出口所规定温度触点时，即启动电机开大阀门，增加热媒量，升高水加热器出口水温。
2、伸缩器：（避免因受热膨胀伸长而产生内应力，引起管道的弯曲、破裂或接头松动，而采取补偿管道因温度变化造成伸缩的措施。）
热水管网的布置与敷设
一、热水管网的布置
（1）下行上给式，水平干管可布置在地沟内或地下室顶部，决不允许埋地。

供热工程(第四版)第8章 集中供热系统

供热工程(第四版)第8章 集中供热系统

4) 5)
图8-11 枝状管网
图8-11 枝状管网 1-热源； 2-主干线； 3-分支干线；4-用户支线； 5-热用户的用户引入口 注: 双线管路以单线表示,阀门未标出
图8-12 大型热水供热系统的热网示意图
图8-12 大型热水供热系统示意图
1-热电厂；2-区域锅炉房； 3-热源出口分段阀门； 4-输送干线； 5-输配 干线；6-支干线； 7-用户支线； 8-二级热力站；9、10、11、12-输配干线上的分段阀门； 13-连通管 注: 双线管路以单线表示
(f)
(g)
(h)
蒸汽供热系统示意图 （a）生产工艺热用户与蒸汽网连接 图；（b）蒸汽供暖用户系统与蒸汽网直 接连接图；（c）采用蒸汽-水换热器的 连接图；（d）采用蒸汽喷射器的连接图； （e）通风系统与蒸汽网路的连接图； （f）蒸汽直接加热的热水供应图式； （g）采用容积式加热器的热水供应图式； （h）无储水箱的热水供应图式 1-蒸汽锅炉；2-锅炉给水泵；3-凝结 水箱；4-减压阀；5-生产工艺用热设备； 6-疏水器；7-用户凝结水箱；8-用户凝结 水泵；9-散热器；10-供暖系统用的蒸汽水换热器；11-膨胀水箱；12-循环水泵； 13-蒸汽喷射器；14-溢流管；15-空气加 热装置；16-上部储水箱；17-容积式换热 器；18-热水供应系统的蒸汽-水换热器
1
2
5 4 3 凝水
6
余压回收系统
1-用汽设备；2-疏水器；3-两向流凝水管道； 4-凝结水箱；5-排汽管；6-凝结水泵
§8-2 蒸汽供热系统

3.重力式满管流凝结水 回收系统 特点 a.对地势有要求 b.室外管不含汽，管径小 c.开式
5 P1 蒸汽管 P2 4
6 2 1 7 3

第8章建筑内部热水供应系统的计算

第8章建筑内部热水供应系统的计算
A 500 B 200 C 700 D 600
（3）加热设备供热量计算
②半容积式供热量按照Q h计算。
贮水容积只有容积式的1/2-1/3，主要稳定温度，防止
忽冷忽热，调节Q h与q g之间的差值，即保证在2-
5min高峰秒流量时不断水。
③半即热式、快速式水的等无贮热容积的水加热设备的供 热量按照q g计算。
⑷设计秒流量 qg=.5×（60-10）×4187×0.98=1743886 w
=6.28 ×106KJ/h
三、锅炉选择计算（锅炉房设计参阅暖通专业教材）
1、较大的集中供热系统
锅炉一般由采暖、供热专业设计人员结合整个建筑采暖、 空调、食堂用蒸汽等供热需要综合考虑。给排水专业人员提供 热水供应系统的设计小时耗热量即可。
主要部门的设计Q h + 其他部门的平均Q h
三、热媒耗量计算
1、采用蒸汽直接加热：
G (1.10 ~ 1.20) Qh im ir
I m: 蒸汽热焓，kJ/kg（表8-7）； I r：蒸汽与冷水混合后的热水热焓，
（I r＝C B × t r ,kJ/kg）
【公式推导】
G m × I m＋ Q l × C B × t l
1、生活用热水定额
1）全日制 （表8-1 热水用水定额，水温按60℃计）
2）定时使用 （表8-2，水温按实际使用要求计）
2、生产用热水定额 取决于生产工艺要求。
§8-2 热水量、耗热量、热媒耗量的计算
一、最大时热水用量计算(用于加热设备选型） 1、按建筑物使用人数或用水单位数来计算
适用范围：全天供应热水的住宅、医院、疗养院、 宾馆、别墅、培训中心等建筑
半即热式贮热容积一般不足2min设计小时耗热量所需 的贮热容积式，对水量无调节平衡作用。

第8章 建筑内部热水供应系统rwer

第8章 建筑内部热水供应系统rwer

8-1 热水供应系统的分类、组成和供水方式
一、分类： 按供水范围大小可分为集中、 局部和区域热水供应系统。
二、组成： 1. 热媒系统 （第一循环系统） 2. 热水供应系统 （第二循环系统） 3.附件
第八章
8-1 热水供应系统的分类、组成和供水方式
三、供水方式
1.按管网压力工况的特点分： 开式和闭式
注：膨胀管上严禁设阀门且应防冻； 膨胀管出口离接入水箱水面的高度不小于100mm。
膨胀罐
第八章
8-2 热水供应系统的加热设备和器材
第八章
8-3 热水管道的布置与敷设
8-3 热水管道的布置与敷设
1.热水管网的布置和敷设，除了满足给（冷）水管 网布置敷设的要求外，还应该注意由于水温带 来的体积膨胀、管道伸缩补偿、保温、排气等 问题。
4
5
1
6
2
3
2
1 43
1-热水锅炉；2-热水贮罐；3-循环泵；4-给水管
干管下行上给机械办循环方式
1-冷水箱；2-加热水箱；3-消声喷射器；4-排气阀 ；5-透气管；6-蒸气管；7-热水箱底
直接加热上行下给方式
第八章
8-2 热水供应系统的加热设备和器材
8-2 热水供应系统的加热设备和器材
一、加热设备 局部加热设备： 燃气热水器、电热水器、 太阳能热水器等 集中热水供应加热和 贮热设备： 1. 小型锅炉 燃煤、燃油和燃气
较差、安全可靠性较差，适用于
不设屋顶水
自动排气阀
箱的热水供
应系统。
隔膜式
安全阀
压力膨 胀管
水加热器
室外给水管
安全阀
隔膜式
压力膨 胀管
循环水泵 水加热器

建筑内部热水供应系统的计算_OK

建筑内部热水供应系统的计算_OK
【例】某住宅楼共100户，每户按3人计，采用全日制集中热水 供应系统。热水用水定额按100L/（人·d）计（60℃， ρ=0.9832 kg/L），冷水温度按10℃计（ρ=0.9997 kg/L），则 该住宅楼的设计小时耗热量为（） Kh=3.70
A 319680W； B 264438W； C 474895W； D 298700W
确定锅炉型号时，从锅炉样本中查出锅炉发热量Wk,应保证 Wk≥Wg.
30
§8-4 热水管网的水力计算方法
热水管网水力计算内容：
• 第一循环管网（热媒管网）的管径和水头损失 • 第二循环管网（配水管网和回水管网）的设计秒
流量、循环流量、管径、水头损失； • 确定循环方式，进行设备选型（循环泵、疏水器、
A 319680W； B 264438W； C 474895W； D 298700W A 1.15×106KJ/h； B 0.95×106 KJ/h； C 1.71×106 KJ/h； D 1.08×106KJ/h 3、上题中，若热媒采用热水，其供、回水温度分别为80℃和60℃，水加热
器为半容积式加热器，出口温度60℃，则热媒与被加热水的计算温度差 为（ ） A 20℃； B 25℃； C 30℃； D 35℃ 4. 上述题中，若加热器传热系数为5076KJ /（m2·℃.h） 【1410W/ （m2·℃）】，传热效率为0.7，热损失系数为1.1，则加热器的换热面 积为（ ） A 8.4m2； B 10.5m2； C 13.9m2； D 7.6m2
15
热水供应系统热损失系数的选用
16
t △ j 的 确定（经验法）：
（1）容积式（半容积式）水加热器 A.热媒为蒸汽时：
B.热媒为热水时：
t j

第8章建筑内部热水供应系统概述ppt课件

第8章建筑内部热水供应系统概述ppt课件
全循环、半循环、不循环、倒循环
4. 系统中循环动力不同，可分为：
机械循环、 自然循环 5. 水平干管位置不同，可分为：
上行下给式、下行上给式
第8章 建筑内部热水供应系统概述
8.1 热水供应系统的分类和组成及供水方式
8.1.1 热水供应系统的分类和组成
总目录
本章目录
1a. 开式供水方式 特点：在管网顶部设水箱，管网与大气相通，系统水 压决定于水箱的设置高度，而不受室外给水管网的水 压的波动影响。 适用：室外水压变化较大，且用户要求水压稳定时采 用。 注意：该方式必须设置高位冷水箱和膨胀管
使部分热水经过循环水泵流回水加热器再加热。
第8章 建筑内部热水供应系统概述
8.1 热水供应系统的分类和组成及供水方式
8.1.1 热水供应系统的分类和组成
总目录
本章目录
1. 管网压力工况不同，可分为：
开式、闭式供水方式
2. 加热冷水的方式不同，可分为：
直接加热、间接加热 3. 管网设置循环管道的不同，可分为：
第8章 建筑内部热水供应系统概述
8.2 加热设备和器材
8.2.1 加热设备
总目录
本章目录
c. 半容积式水加热器
半容积式水加热器是带有适量贮存和调节 容积的内藏式容积式水加热器。
优点：体积小、加热快、热交换充分、供水温 度稳定、节水节能。
缺点：但由于内循环泵不间断地运行，需要有 极高的质量保证。
第8章 建筑内部热水供应系统概述
8.1 热水供应系统的分类和组成及供水方式
8.1.1 热水供应系统的分类和组成
总目录
本章目录
集中热水供应系统 特点： 供水范围大，热水集中制备，管道输送到个配水点。 适用：

《建筑给排水习题》复习题解

《建筑给排水习题》复习题解

《建筑给排⽔习题》复习题解建筑给⽔排⽔⼯程习题建环系—张永胜试卷分值⽐例1.选择题，20道每题1分，共计20分2.填空题，10道每题2分，共计20分3.简答题，5道每题6分，共计30分4.计算题，3道每题10分，共计30分第⼀章建筑给⽔⼀．选择题1. 按供⽔⽤途的不同，建筑给⽔系统可分为三⼤类为（D）A ⽣活饮⽤⽔系统、杂⽤⽔系统和直饮⽔系统；B 消⽕栓给⽔系统、⽣活给⽔系统和商业⽤⽔系统；C 消防给⽔系统、⽣活饮⽤⽔系统和⽣产⼯艺⽤⽔系统；D 消防给⽔系统、⽣活给⽔系统和⽣产给⽔系统。

2.在初步确定给⽔⽅式时，对层⾼不超过3.5m的民⽤建筑，给⽔系统所需的压⼒可⽤以下经验法估算：1层为（）kPa，2层为（）kPa，3层以上每增加1层增加（）kPa。

答案应为（B）A.100 kPa……140 kPa……40 kPaB.100 kPa……120 kPa……40 kPaC.100 kPa……120 kPa……60 kPaD.40 kPa……140 kPa……60 kPa3.⽔表的最⼤流量是（ C）A.选择⽔表⼝径的唯⼀依据B.⽔表能长期正常运转的流量C.⽔表⼯作的上限流量D.⽔表⼯作的下限流量4.在湿热⽓候条件下或在空⽓湿度较⾼的房间内，空⽓中的⽔分会凝结成⽔附着在给⽔管道表⾯甚⾄滴⽔，针对这种现象，给⽔管道应做（D）。

A.防腐措施B. 防漏措施C. 防振措施D. 防露措施⼆．填空题1．室外给⽔管⽹布置的形式有环状、枝状。

2. 管道基本的连接⽅法有法兰、焊接、承插、螺纹。

3．⽔表按翼轮构造不同，分为旋翼式、螺翼式4．给⽔系统按⽔平⼲管的位置不同分为上⾏下给式、下⾏上给式、中分式三．简答题1.室内给⽔管道布置的原则?答：(1)确保供⽔安全和良好的⽔⼒条件，⼒求经济合理（2）保护管道不受损坏（3）不影响⽣产安全和建筑物的使⽤（4）便于安装维修第⼆章建筑内部给⽔系统的计算⼀．选择题1. 请指出正确的⽔泵吸⽔管的连接⽅式。

热水用水定额、水温及水质

热水用水定额、水温及水质

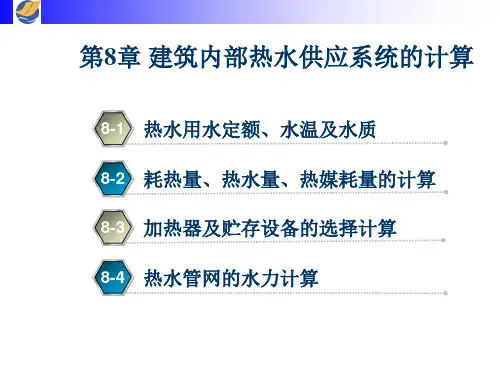

第8章建筑内部热水供应系统的计算❑8.1 热水用水定额、水温及水质❑8.2 耗热量、热水量及热媒耗量的计算❑8.3 热水加热及贮存设备的选择计算❑8.4 热水管网的水力计算8章建筑内部热水供应系统8.1热水用水定额、水温及水质8.1热水用水定额、水质及水温热水用水定额、水温及水质8.1.1 热水用水定额8.1.1 热水用水定额生产用热水定额，应根据生产工艺要求确定。

生活用热水定额，应根据建筑的使用性质、热水水温、卫生设备完善程度、热水供应时间、当地气候条件和生活习惯等因素合理确定。

集中供应热水时，各类建筑的热水用水定额应按表8-1确定。

卫生器具的一次和小时热水用水定额及水温应按表8-2确定。

1. 热水使用温度生活用热水水温应满足生活使用的各种需要。

各种卫生器具使用水温，按表8-2确定。

其中淋浴器使用水温，应根据气候条件、使用对象和使用习惯确定。

在计算耗热量和热水用量时，一般按40℃计算。

1．热水使用温度餐厅厨房用热水温度与水的用途有关，洗衣机用热水温度与洗涤衣物的材质有关，其热水使用温度见表8-3。

餐厅厨房、洗衣机热水使用温度表8-3汽车冲洗用水，在寒冷地区，为防止车身结冰，宜采用20~25℃的热水。

生产热水使用温度应根据工艺要求或同类型生产实践数据定。

热水供水温度，是指热水供应设备（如热水锅炉、水加热器等）的出口温度。

最低供水温度，应保证热水管网最不利配水点的水温不低于使用水温要求。

最高供水温度，应便于使用，过高的供水温度虽可增加蓄热量，减少热水供应量，但也会增大加热设备和管道的热损失，增加管道腐蚀和结垢的可能性，并易引发烫伤事故。

根据水质处理情况，加热设备出口的最高水温和配水点最低水温可按表8-4采用。

2.热水供水温度２. 热水供水温度热水用水定额、水温及水质8.1.2 热水水温对于个别要求水温较高的设备，如洗碗机、餐具过清、餐具消毒等，宜采用将热水供应系统一般水温的热水进一步加热或单独加热方式获得高水温。

08-2设计小时耗热量、热水量

08-2设计小时耗热量、热水量
回到本章目录 回到总目录
热水小时变化系数Kh值
表8-6
回到本章目录
回到总目录
（ 补充） 有关Kh 的问题 ：
Kh其计算公式为 :
式中：Kh—热水小时变化系数； qLd—给水用水定额（ L/人．d或L/床．d）； qrd—热水用水定额（ L/人．d 或 L/ 床．d ）； α— 60 ℃ 热水用水量占使用热水（使用水温为 37℃ ~40℃时热水）用水量的比值α=0.43~0.64 ； KL—给水小时变化系数，见本规范表 3.1.10 。
回到总目录
8.2耗热量、热水量和热媒耗量的计算
8.2.3
热媒耗量计算
3．采用高温热水间接加热时，高温热水耗量按式（8-8） 计算：
Qh G (1.10 ~ 1.20) C (tmc tmz )
式中 G——高温热水耗量，kg/h； Qh——设计小时耗热量，kJ/h； C——水的比热，C = 4.187 kJ/(kg•℃)； tmc——高温热水进口水温，℃； tmz ——高温热水出口水温，℃。
回到本章目录 回到总目录
8.2耗热量、热水量和热媒耗量的计算
8.2.2 热水量计算 设计小时热水量，可按式（8-5）计算：
Qh Qr (t r t L )C r
式中
Qr——设计小时热水量，L/h； Qh——设计小时耗热量， kJ/h ； tr——设计热水温度，℃； tL——设计冷水温度，℃； ρr——热水密度，kg/L。
回到本章目录
回到总目录
8.2耗热量、热水量和热媒耗量的计算
8.2.1 耗热量计算 2.定时供应热水的住宅、旅馆、医院及工业企业生活 间、公共浴室、宿舍（ III 、 IV 类） 、剧院化妆间、 体育馆 ( 场 ) 运动员休息室 等建筑的集中热水供应系 统的设计小时耗热量应按（8-4）计算：
