41建筑内部热水供应系统

建筑内部给水系统课件1. 介绍建筑内部给水系统是一个重要的基础设施，用于向建筑物内的各个房间和设施提供清洁的饮用水和生活用水。

本课件将介绍建筑内部给水系统的基本原理、组成部分、设计考虑因素和维护方法。

2. 基本原理建筑内部给水系统的基本原理是利用水压力将自来水引入建筑物，然后通过管道网络将水分配到不同的出水点。

常见的给水系统包括冷水系统和热水系统。

2.1 冷水系统冷水系统主要用于向建筑物内的各个出水点提供冷饮用水和生活用水。

它由水源、水泵、水箱、管道网络和出水点等组成。

2.2 热水系统热水系统主要用于向建筑物内的各个出水点提供热饮用水和生活用水。

它由水源、热水锅炉、暖气设备、管道网络和出水点等组成。

3. 组成部分建筑内部给水系统主要由以下组成部分构成：3.1 水源水源可以是自来水供应系统或水井，根据建筑物的位置和需求而定。

3.2 水泵水泵用于提升水源的压力，以保证水能够顺利流动到各个出水点。

3.3 水箱水箱用于储存水源，以平衡供水需求和供水压力。

管道网络是建筑内部给水系统的主要部分，它将水源从水泵输送到各个出水点。

3.5 出水点出水点是指建筑物内需要用水的设施，如洗手间、厨房、浴室等。

4. 设计考虑因素设计一个有效可靠的建筑内部给水系统需要考虑以下因素：4.1 用水量根据建筑物的用途和使用人数，合理估计和计划用水量，以保证系统能够满足需求。

4.2 管道尺寸根据用水量和水流速度的要求，选择合适的管道尺寸，以保证顺畅的水流和压力。

选择适用于给水系统的管道材料，如铜管、塑料管等，以确保水质安全和持久性。

4.4 水泵选择根据建筑物的高度和用水点的分布，选择合适的水泵类型和功率，保证足够的供水压力。

4.5 安全阀和压力控制装置安装安全阀和压力控制装置，以防止给水系统出现过高的压力，保护系统的安全和可靠性。

5. 维护方法良好的维护可以延长建筑内部给水系统的使用寿命并确保水质安全。

5.1 定期巡视定期巡视给水系统的设备和管道，检查是否有漏水、堵塞等问题，并及时修复。

建筑内部给水系统1. 简介建筑内部给水系统是指建筑物内部用于供应生活、生产等用水的管道系统。

该系统主要包括冷水系统和热水系统。

冷水系统通常由自来水供应，而热水系统则需要通过加热设备进行供应。

2. 冷水系统冷水系统是建筑内部给水系统的重要组成部分。

它主要由自来水供应系统、冷水管道和各种附件组成。

2.1 自来水供应系统自来水供应系统是建筑内部自来水的来源。

通常情况下，自来水由供水公司通过水压管道输送到建筑物的水箱或水池中。

冷水管道是将自来水输送到各个需水点的管道系统。

冷水管道通常使用PVC、PPR等材料制成，这些材料具有耐腐蚀、耐压等特点。

2.3 各种附件冷水系统还包括许多附件，如阀门、过滤器、水表等。

这些附件用于控制水流量、清洁水质和测量用水量。

3. 热水系统热水系统是建筑内部给水系统的另一个重要组成部分。

它主要由热水供应系统、热水管道和各种附件组成。

3.1 热水供应系统热水供应系统通过热水加热设备（如燃气热水器、太阳能热水器等）将自来水加热为热水，然后通过管道输送到各个热水需求点。

热水管道与冷水管道相似，用于输送热水到各个热水需求点。

由于热水的温度较高，所以热水管道需要采用耐高温的材料制成。

3.3 各种附件热水系统的附件与冷水系统类似，包括阀门、水泵、水箱等。

这些附件用于控制热水供应的流量、储存热水等。

4. 维护和保养建筑内部给水系统需要定期进行维护和保养，以确保供水的正常运行和水质的安全。

4.1 清洗管道定期清洗建筑内部给水系统的管道是保持水质清洁的重要环节。

可以通过冲洗管道、使用清洁剂等方式进行清洗。

4.2 检查附件定期检查建筑内部给水系统的各种附件，如阀门、水泵等，确保其正常运行。

如有故障或磨损，及时进行修复或更换。

4.3 检测水质定期进行水质检测，以确保供水安全。

可以委托相关机构进行水质检测，根据检测结果采取相应的措施。

5. 安全性考虑建筑内部给水系统的设计和施工需要考虑安全性。

以下几点是重要的安全性考虑：•采用具有消防功能的管道材料，确保系统抗火性能；•设置相关防护设施，如防爆、防漏等；•严格按照相关规范和标准进行设计和施工，确保系统的稳定性和耐久性；•建立科学的管理制度，进行定期检查和维护。

建筑热水供应系统第一节热水供应系统的分类、组成和热水加热方式一、热水供应系统的分类及其特点1.按热水系统供应范围分类建筑内部的热水供应是满足建筑内人们在生产或生活中对热水的需要。

热水供应系统按热水供应范围的大小，可分为局部热水供应系统、集中热水供应系统和区域热水供应系统三类。

（1）局部热水供应系统。

局部热水供应系统一般是利用在靠近用水点处设置小型加热设备（如小型煤气加热器、蒸汽加热器、电加热器、太阳能加热器等）生产热水，供一个或几个配水点使用。

这种热水供应系统热水管路短，热损失小，使用灵活、维护管理容易，但热水成本较高，使用不够方便舒适。

由于该系统供水范围小，热水分散制备，因此适用于热水用水量较小且较分散的建筑，如单元式住宅、诊所、理发馆等公共建筑和布置较分散的车间、卫生间等工业建筑。

（2）集中热水供应系统。

集中热水供应系统中的热水在锅炉房或热交换站集中制备后，通过管网输送至一幢或几幢建筑中使用。

该系统供水范围大，热水管网较复杂，设备较多，一次性投资大，适用于使用要求高、耗热量大、用水点多且比较集中的建筑，如高级居住建筑、旅馆、医院、疗养院、体育馆、游泳池等公共建筑和布置较集中的工业企业建筑等。

（3）区域性热水供应系统。

区域性热水供应系统的热水在热电厂、区域性锅炉房或热交换站集中制备，通过市政热水管网送至整个建筑群、居民区或整个工业企业使用。

在城市或工业企业热力网的热水水质符合用水要求且在热力网工况容许时，也可直接从热网取水。

该系统供水范围大，自动化控制技术先进，便于集中统一维护管理和热能的综合利用，但热水管网复杂，热损失大，设备、附件多，管理水平要求高，一次性投资大。

因此，适用于建筑布置较集中、热水用量较大的城市和工业企业。

2.按热水管网的循环方式分类为保证热水管网中的水随时保持一定的温度，热水管网除配水管道外，还应根据具体情况和使用要求设置不同形式的回水管道，以便当配水管道停止配水时，使管网中仍维持一定的循环流量，以补偿管网热损失，防止温度降低过多。

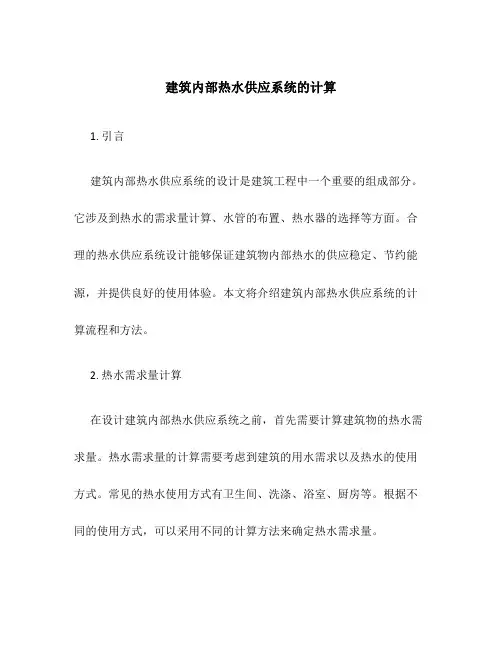

建筑内部热水供应系统的计算1. 引言建筑内部热水供应系统的设计是建筑工程中一个重要的组成部分。

它涉及到热水的需求量计算、水管的布置、热水器的选择等方面。

合理的热水供应系统设计能够保证建筑物内部热水的供应稳定、节约能源，并提供良好的使用体验。

本文将介绍建筑内部热水供应系统的计算流程和方法。

2. 热水需求量计算在设计建筑内部热水供应系统之前，首先需要计算建筑物的热水需求量。

热水需求量的计算需要考虑到建筑的用水需求以及热水的使用方式。

常见的热水使用方式有卫生间、洗涤、浴室、厨房等。

根据不同的使用方式，可以采用不同的计算方法来确定热水需求量。

2.1 卫生间和洗涤类热水需求量计算卫生间和洗涤类的热水需求量可以根据建筑物的使用面积来计算。

一般情况下，每平方米的使用面积需要提供一定的热水供应量。

具体的计算公式如下：热水需求量（卫生间和洗涤类） = 使用面积（平方米） × 热水供应量（卫生间和洗涤类）（升/平方米）其中，热水供应量可以根据实际需求进行调整。

2.2 浴室和厨房类热水需求量计算浴室和厨房类的热水需求量可以根据人均的热水使用量进行计算。

根据统计数据，一个人每天需要一定量的热水供应。

具体的计算公式如下：热水需求量（浴室和厨房类） = 使用人数 × 人均热水使用量（升/人/天）在计算人均热水使用量时，需要考虑到不同的热水使用方式和习惯。

3. 水管布置设计在确定了热水需求量之后，下一步是进行水管布置的设计。

水管的布置需要满足热水的供应要求，并考虑到经济性和施工便利性。

一般来说，建筑物的热水供应系统采用分支式布置或环状布置。

3.1 分支式布置分支式布置是指将主管道分支成多支独立的分支管道，每个分支管道连接一个或多个热水水龙头。

这种布置方式适用于热水需求量较大的区域，可以有效避免冷水和热水的混合。

3.2 环状布置环状布置是指主管道在建筑物内部形成一个环路，每个热水水龙头从环路上引出一段独立的管道。

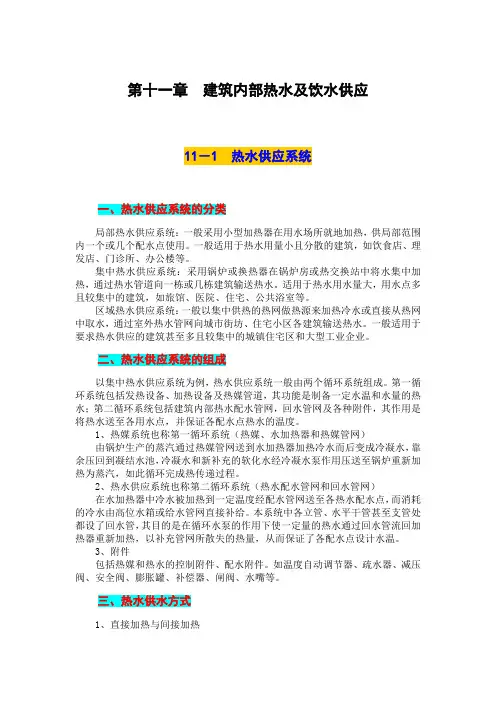

第十一章建筑内部热水及饮水供应11－1 热水供应系统一、热水供应系统的分类局部热水供应系统：一般采用小型加热器在用水场所就地加热，供局部范围内一个或几个配水点使用。

一般适用于热水用量小且分散的建筑，如饮食店、理发店、门诊所、办公楼等。

集中热水供应系统：采用锅炉或换热器在锅炉房或热交换站中将水集中加热，通过热水管道向一栋或几栋建筑输送热水。

适用于热水用水量大，用水点多且较集中的建筑，如旅馆、医院、住宅、公共浴室等。

区域热水供应系统：一般以集中供热的热网做热源来加热冷水或直接从热网中取水，通过室外热水管网向城市街坊、住宅小区各建筑输送热水。

一般适用于要求热水供应的建筑甚至多且较集中的城镇住宅区和大型工业企业。

二、热水供应系统的组成以集中热水供应系统为例，热水供应系统一般由两个循环系统组成。

第一循环系统包括发热设备、加热设备及热媒管道，其功能是制备一定水温和水量的热水；第二循环系统包括建筑内部热水配水管网，回水管网及各种附件，其作用是将热水送至各用水点，并保证各配水点热水的温度。

1、热媒系统也称第一循环系统（热媒、水加热器和热媒管网）由锅炉生产的蒸汽通过热媒管网送到水加热器加热冷水而后变成冷凝水，靠余压回到凝结水池，冷凝水和新补充的软化水经冷凝水泵作用压送至锅炉重新加热为蒸汽，如此循环完成热传递过程。

2、热水供应系统也称第二循环系统（热水配水管网和回水管网）在水加热器中冷水被加热到一定温度经配水管网送至各热水配水点，而消耗的冷水由高位水箱或给水管网直接补给。

本系统中各立管、水平干管甚至支管处都设了回水管，其目的是在循环水泵的作用下使一定量的热水通过回水管流回加热器重新加热，以补充管网所散失的热量，从而保证了各配水点设计水温。

3、附件包括热媒和热水的控制附件、配水附件。

如温度自动调节器、疏水器、减压阀、安全阀、膨胀罐、补偿器、闸阀、水嘴等。

三、热水供水方式1、直接加热与间接加热直接加热主要是利用热水锅炉，把冷水直接加热到所需温度或是通过蒸汽锅炉将蒸汽直接通入冷水混合转换成热水。

建筑内部热水供应系统简介建筑内部热水供应系统是指一个建筑物内部用于供应热水的系统。

它通常包括热水设备、热水管道、热水储存装置以及热水出水点等组成部分。

热水供应系统在住宅、商业建筑以及工业设施中起着至关重要的作用，为用户提供洗浴、生活和生产等方面的热水需求。

热水设备热水设备是热水供应系统中最关键的部分之一。

常见的热水设备包括热水锅炉、热水加热器和太阳能热水器等。

热水锅炉通常通过燃烧燃气或者燃油来产生热水，热水加热器则通过电力将冷水加热为热水，太阳能热水器则利用阳光能将冷水加热为热水。

根据建筑物的具体需求，可以选择合适的热水设备来满足热水供应的需求。

热水管道是将热水从热水设备输送到使用点的通道。

热水管道通常使用金属材料制成，如铜管、不锈钢管等，以保证强度和耐久性。

在管道系统中，还需要设置管道支架、阀门和管道绝缘等配件，以确保管道的稳定运行和热水的供应安全。

管道设计应遵守相关的安全规范和标准，确保热水供应的质量和效率。

热水储存装置热水储存装置用于储存热水，以满足热水供应系统在高峰时段的需求。

常见的热水储存装置包括热水储罐和热水水箱。

热水储罐通常用于储存热水，以备不时之需，而热水水箱则通过加热保温系统来保持储存的热水一直处于合适的温度。

热水储存装置的容量和数量应根据建筑物的需求进行合理的设计，以确保热水供应的连续性和稳定性。

热水出水点是建筑物内部用于获取热水的位置。

常见的热水出水点包括洗手盆、淋浴、浴缸、厨房水槽等。

为了保证热水供应的质量和安全性，热水出水点通常配备热水龙头和水温调节装置。

热水龙头可以控制热水的流量和温度，水温调节装置则可以根据用户的需求进行热水温度的调整。

合理的热水出水点布置和配置，可以提高用户的使用体验，同时也能节约热水资源的消耗。

安全注意事项在设计和使用建筑内部热水供应系统时，需要注意以下安全事项：1.设备安全：热水设备应定期检查和维护，确保设备的正常运行和安全性。

2.管道安全：热水管道应具备足够的强度和稳定性，并进行定期的检查和维护，以防止漏水和破裂等问题。
