矿用防爆兼本质安全型电控箱操作指南样
本
简介
本文档旨在提供矿用防爆兼本质安全型电控箱的操作指南，以
确保使用者能够正确、安全地操作该设备。
请严格按照本指南进行
操作，并在遇到问题时及时寻求专业人员的帮助。
操作步骤
步骤一：设备准备
1. 确保电控箱的工作环境符合安全要求，例如无可燃物、无明
火等。
2. 检查电控箱的外部是否有损坏，如果有，请及时维修或更换。
3. 确保电控箱内部的电器设备完好无损，无松动的接线。
步骤二：上电操作
1. 在确保步骤一完成后，将电控箱与电源连接。
2. 打开电源开关，注意观察指示灯是否亮起，确认供电正常。
步骤三：设备操作
1. 根据实际需求，启动或停止电控箱连接的设备。
2. 使用设备时，按照设备说明书和安全操作规程进行操作，确保安全使用。
步骤四：停电操作
1. 停止电控箱连接的设备的运行。
2. 关闭电源开关，断开电控箱与电源的连接。
3. 在确认设备停止运行且电源断开后，才能进行维修、更换或其他相关工作。
安全注意事项
1. 在操作电控箱前，务必确保已经接受相关的安全培训，熟悉设备的工作原理和操作方法。
2. 严禁在电控箱周围存放易燃易爆或其他危险物品，以避免引发火灾或其他安全事故。
3. 请勿随意更换或拆卸电控箱内部的电器设备，以免影响设备的正常工作并导致安全隐患。
4. 如遇到设备故障、电源异常或其他不正常现象，请立即停止使用并联系专业人员进行检修。
请根据实际情况和设备的属性，对本操作指南进行相应的修改和补充，并将其作为操作手册提供给使用者参考。

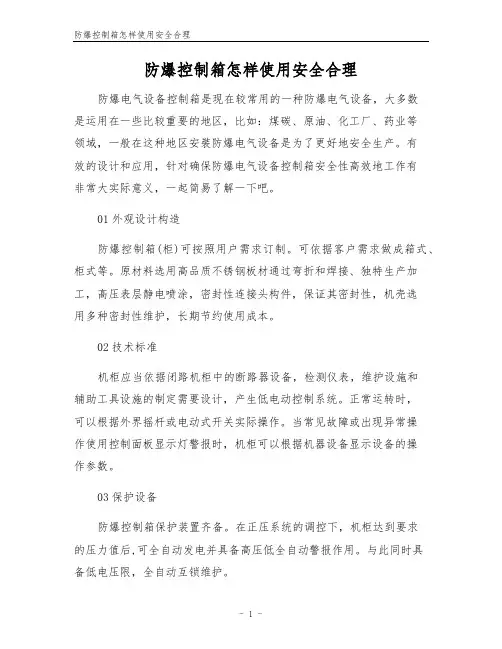

防爆控制箱怎样使用安全合理防爆电气设备控制箱是现在较常用的一种防爆电气设备，大多数是运用在一些比较重要的地区，比如：煤碳、原油、化工厂、药业等领域，一般在这种地区安裝防爆电气设备是为了更好地安全生产。
有效的设计和应用，针对确保防爆电气设备控制箱安全性高效地工作有非常大实际意义，一起简易了解一下吧。
01外观设计构造防爆控制箱(柜)可按照用户需求订制。
可依据客户需求做成箱式、柜式等。
原材料选用高品质不锈钢板材通过弯折和焊接、独特生产加工，髙压表层静电喷涂，密封性连接头构件，保证其密封性，机壳选用多种密封性维护，长期节约使用成本。
02技术标准机柜应当依据闭路机柜中的断路器设备，检测仪表，维护设施和辅助工具设施的制定需要设计，产生低电动控制系统。
正常运转时，可以根据外界摇杆或电动式开关实际操作。
当常见故障或出现异常操作使用控制面板显示灯警报时，机柜可以根据机器设备显示设备的操作参数。
03保护设备防爆控制箱保护装置齐备。
在正压系统的调控下，机柜达到要求的压力值后,可全自动发电并具备高压低全自动警报作用。
与此同时具备低电压限，全自动互锁维护。
防爆控制箱应用时的常见问题1、应用时，要留意防爆控制箱的有关标志，例如“严禁通电打开机盖”、“严禁打开机盖操作”等字眼。
这种标识对第一次使用员工而言是必须重视的，通电操作不只给操作防爆控制箱的工作人员造成伤害，比较严重的还会产生爆炸事件。
2、按时查询防爆控制箱里边的有关电气元器件，防止元器件出現老化的情况。
3、在正常的应用防爆控制箱的情况下，必须按时解决浮尘与污垢。
浮尘与污垢一定的程度上面影响使用期年限。
防爆控制箱的保护维修1、防爆控制柜的防爆面粘附的绝缘漆或脏污务必做清理，并且不能使用硬块将其刮花，一些不整齐的区域，大家可使用油石碾磨;2、防爆控制柜不可以随便拆装，需由专业技术人员对其维修オ保险。
当专业技术人员拆装维修时，必须留意的是：不能用零件的防爆型面作撬棒的支撑点，更不允许敲击或碰撞防爆面;3、可在防面擦抹机油或换置防锈剂，以避免防面锈蚀，进而实现更佳的防爆实际效果;4、若防爆面损害，可选用铅锡焊接材料，助焊剂为30%浓度值的盐酸或含锡58～60%的锡锌焊接材料，助焊剂为氯铵30%，氯化镁70%，放水100～150%混台溶液焊补。
控制柜使用说明书通电：通过双电源控制器旋钮操作通电时必须拔下手动扳手，正常自动使用时手动扳手不应装上。
通过手动扳手通电时应先把旋钮选择手动位置，再安装上手动扳手开关电源，选择旋钮位置时手动扳手不能在开关上。
控制柜分手动，自动，远程3种控制方式。
手动时冷却塔的操作：1、运行每台冷却塔前应先检查冷却塔基本情况。
2、手动-自动-远程开关在手动状态，急停开关在复位状态。
3、通过启、停按钮控制风机、喷淋泵启停。
自动时冷却塔的操作：1、根据工艺要求设置好温度参数（参照参数设置）2、手动-自动 -远程开关在自动状态，急停开关在复位状态。
冷却塔在自动状态时，PLC会根据设定温度以及运行时间自动启停风机和喷淋泵。
远程冷却塔的操作：1、手动-自动 -远程开关在远程状态，急停开关在复位状态。
2、通过控制室远程控制冷却塔风机和喷淋泵启停。
电加热器：自动控制由温度开关设定值自行控制（参照温度开关设置）．手动控制直接启动．冷却塔的开关按钮有4组，分别对应4台冷却控制。
1、主菜单系统进入主画面，用户可根据需求进入相应的画面，包括：运行状态，电加热运行状态，报警查询，温度趋势图，参数设置，操作说明。
主菜单设有报警显示，当有报警存在时，此报警会出现，并显示当前报警，报警消除后报警会自动消失。
2、冷却塔运行状态显示当前冷却塔运行状态，风机、喷淋泵状态，以及温度、流量值。
3、电加热器运行状态4、温度趋势图5、报警查询显示报警时间、事件。
确认故障解除的可清除报警。
6、参数设置参数设置是设置自动运行时冷却水的控制温度，应根据工艺要求设置相应参数。
还可根据需要设置正常模式和冬季模式，冬季模式时冷却塔喷淋泵不启动。
假设：出水温度设定为25.0℃，温度回差设定为1℃，检测时间设置为60S。
在自动状态下，当温度达到25.0℃，系统开始启动，通过风机和喷淋泵把温度控制在25.0℃以下，当温度降低到24.0℃以下，冷却系统停止运行。
防爆配电箱的使用方法防爆配电箱是一种特别类型的配电箱，紧要用于不安全环境中的电力配电和掌控。
本文将介绍防爆配电箱的使用方法，包括安装、使用、维护和注意事项。
一、安装1.选址防爆配电箱应当选在没有易燃易爆不安全品的场所，距离易燃易爆不安全区域必需符合国家安全标准要求。
同时，考虑防爆配电箱所在位置的通风情况和四周环境的温度、湿度等因素。
2.安装防爆配电箱应当由专业安装人员进行安装和调试。
在安装前，应当认真阅读配电箱的说明书并了解配电箱的各项性能指标，确保其符合要求。
配电箱安装时应当保证箱体与箱座贴合严密，接地坚固并进行接地测试。
二、使用1.操作防爆配电箱使用前需要先关闭全部的电源开关，然后依照正确次序、正确方法开启电源开关，避开发生短路故障。
使用后，应当适时关闭电源开关，以免发生电气火灾等不安全。
2.维护定期对防爆配电箱进行检查和维护，特别是对密封材料、接线端子、接线螺母等部位进行密封、固定和紧固，避开发生电线松动和接触不良等安全隐患。
三、注意事项1.使用环境防爆配电箱只能在防爆场合使用，不能放在热源或者火源相近，不能长时间暴露在阳光下，不能使用磁力吸附工具等易碰撞、易损害设备。
2.检查期限安装完毕后，应依照使用频率和使用环境等条件订立检查周期。
在检查期限到达时，应检查设备是否完好、完整、安全、合法。
对于电气系统及机械设备应定期进行检修、校准、测试和设备巡检。
3.防护等级防爆配电箱应依据厂家和使用情况确定适用的防护等级，并做防护措施，如气密性设计、防水防尘设计、防爆设计以及防飞溅防漏电设计等。
4.信号线粗细防爆配电箱中的信号线应当遵守国家标准，选择合适的粗细，以确保传输稳定和安全牢靠。
同时，应注意信号线的敷设和安装，确保其与电源线分开，避开相互干扰。
结语防爆配电箱是特别紧要的电力设备，其使用方法的正确运用可以保证电气设备的安全稳定。
同时，对于使用者来说，应当依照说明书进行正确操作，并定期检查和维护设备，保证其正常运转。
ST45-M系列智能控制器说明书一、用途:ST45-M系列智能控制器是智能框架式断路器配用的核心控制元件，该控制器可以显示设备或电网的工作电流、工作电压（带电压显示型），并根据负载电流的大小分别实现各种保护，使线路和电源设备免受过载、短路、接地等故障的危害。
按约定的保护方式断开控制回路，精度高、可靠性好，还有负载监控、故障报警、故障查询、在线试验、现场编程、密码设定等辅助功能。
二、符合标准本产品符合GB/T 14048.1-2000《低压开关设备和控制设备总则》和GB14048.2-2001《低压开关设备和控制设备低压断路器》，同时符合IEC60947-2《低压开关设备和控制设备第二部分低压断路器》的要求三、主要功能■过电流保护功能△过载长延时保护功能△短路反时限保护功能△短路定时限保护功能△短路瞬时保护功能△接地电流保护：三极产品接地电流保护可关断，四极产品接地电流保护与零序电流保护可选择其一。
△零序电流保护四极产品具有零序电流保护功能，该功能可以选择关断。
△各种保护的优先级如下：短路瞬时保护→定时限保护→长延时保护→接地保护→零序保护■负载监控功能：有方式一和方式二两种监控方式：使用方式一时，当负载电流大于监控设定电流时，一对触点闭合，用户可使用这对触点切除不重要负荷；如电流继续维持在大于监控电流状态，则又一对触点闭合，用户使用该触点再切除一部分负荷，达到监控电流的目的。
使用方式二时，当负载电流大于监控设定电流时，一对触点闭合，用户使用这对触点切除不重要负荷；如电流继续维持在大于监控电流状态，则又一对触点闭合，用户使用该触点再切除一部分负荷，此后如经过一段时间延时后，负载电流降到监控电流以下，则另外一对触点将使已切除的负载重新投入工作，达到电流监控的目的。
■欠压保护功能：如选择带电压显示型控制器，用户可以选择是否使用欠压保护功能，当选择该功能时，可通过控制器本身实现对电路三相端电压的欠压控制。
实验室防爆柜的使用实验室安全是实验室工作的重要组成部分，而实验室防爆柜是实验室安全设备中的一种重要设备。
下面将介绍实验室防爆柜的使用。
一、实验室防爆柜的概述二、实验室防爆柜的使用方法1.选择合适的实验室防爆柜：根据实验室中需要储存的化学药品和易燃物品的性质和数量，选择适合的规格和型号的实验室防爆柜。
2.安装实验室防爆柜：将实验室防爆柜放置在实验室安全区域。
确保实验室防爆柜与墙壁、天花板和地板等固定牢固。
3.正确存放化学药品和易燃物品：将化学药品和易燃物品分类存放在实验室防爆柜的不同区域和层板上。
根据化学药品的性质和危险程度，对柜内的物品进行合理排列，确保避免混合和反应。
4.正确封存容器：将化学药品和易燃物品正确封存在符合规定的密封容器中。
确保容器密封良好，避免挥发和泄露。
防止容器因受潮或损坏导致液体外泄。
5.防爆柜密封性检查：定期检查实验室防爆柜的密封性能。
如果发现柜门密封性能不好或柜内有泄露，应及时修理或更换。
6.禁止私自改装和使用：严禁私自改装实验室防爆柜的结构和功能，除非经过合格技术人员的批准。
严禁将实验室防爆柜用于其他非指定用途。
7.正确使用防爆柜：在操作过程中，使用防爆柜内的化学药品和易燃物品前，先将防爆柜门完全打开，检查柜内是否有异常情况。
并根据实验操作的需要，将需要使用的产品从柜内取出，进行操作。
8.火灾应急处理：如果发生火灾，首先要保证自身安全，然后及时关闭防爆柜门封住火源。
紧急情况下携带灭火器材进行初步扑救，若无法扑灭，第一时间报警并撤离实验室，等待消防救援。
9.定期维护和检修：定期对实验室防爆柜进行维护和检修，保证其正常运行和使用效果。
三、使用注意事项1.严禁将易燃、易爆和有毒物品放入普通防腐柜中，应专门放在防爆柜内。
2.实验室防爆柜内不得存放食品、易腐败和易损坏的物品。
3.禁止向防爆柜内倾倒或喷洒易燃、易爆和有毒物品。
4.禁止使用防爆柜的运输功能。
5.禁止在防爆柜违规进行操作，如无授权人员禁止打开防爆柜。

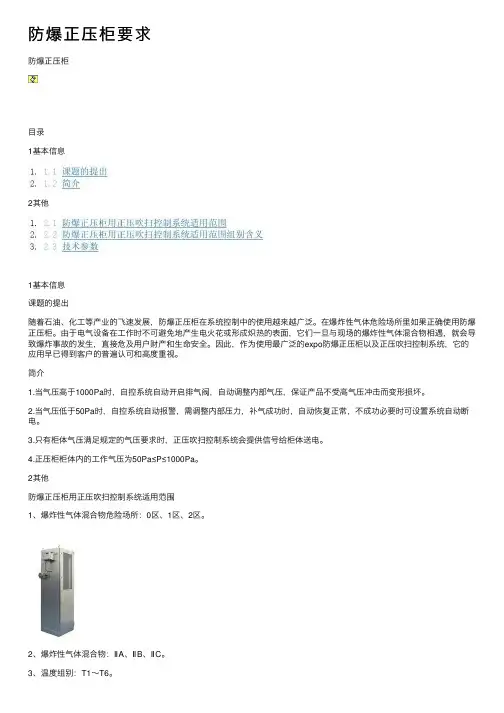

防爆正压柜要求防爆正压柜⽬录1基本信息2其他1基本信息课题的提出随着⽯油、化⼯等产业的飞速发展，防爆正压柜在系统控制中的使⽤越来越⼴泛。
在爆炸性⽓体危险场所⾥如果正确使⽤防爆正压柜。
由于电⽓设备在⼯作时不可避免地产⽣电⽕花或形成炽热的表⾯，它们⼀旦与现场的爆炸性⽓体混合物相遇，就会导致爆炸事故的发⽣，直接危及⽤户财产和⽣命安全。
因此，作为使⽤最⼴泛的expo防爆正压柜以及正压吹扫控制系统，它的应⽤早已得到客户的普遍认可和⾼度重视。
简介1.当⽓压⾼于1000Pa时，⾃控系统⾃动开启排⽓阀，⾃动调整内部⽓压，保证产品不受⾼⽓压冲击⽽变形损坏。
2.当⽓压低于50Pa时，⾃控系统⾃动报警，需调整内部压⼒，补⽓成功时，⾃动恢复正常，不成功必要时可设置系统⾃动断电。
3.只有柜体⽓压满⾜规定的⽓压要求时，正压吹扫控制系统会提供信号给柜体送电。
4.正压柜柜体内的⼯作⽓压为50Pa≤P≤1000Pa。
2其他防爆正压柜⽤正压吹扫控制系统适⽤范围1、爆炸性⽓体混合物危险场所：0区、1区、2区。
2、爆炸性⽓体混合物：ⅡA、ⅡB、ⅡC。
3、温度组别：T1～T6。
4、户内、户外（IP55）5、可燃性粉尘环境20区、21区、22区6、防腐等级：WF17．适⽤于⽯油⽯化、化⼯、酿酒、医药、油漆、纺织、印染、军⼯设施等爆炸性危险环境；防爆正压柜⽤正压吹扫控制系统适⽤范围组别含义1.1防爆正压柜⽤正压吹扫控制系统在爆炸性⽓体环境危险区域应⽤的划分不同的国家和地区，按各⾃的标准划分爆炸危险区域。
我国根据爆炸性⽓体混合物出现的频繁程度和持续时间，将爆炸性⽓体环境分为O区、1区和2区。
（与IEC国际电⼯委员会⼀致）0区：连续出现或长期出现爆炸性⽓体混合物的环境。
1区：在正常运⾏时可能出现爆炸性⽓体混合物的环境，通常防爆柜配⽤X 型号系列正压吹扫控制系统或Y型号系列正压吹扫控制系统。
2区：在正常运⾏时不可能出现爆炸性⽓体混合物的环境或即使出现也仅是短时存在的爆炸性⽓体混合物的环境，通常防爆柜配⽤Z型号系列正压吹扫控制系统。
控制柜使用说明书通电：通过双电源控制器旋钮操作通电时必须拔下手动扳手，正常自动使用时手动扳手不应装上。
通过手动扳手通电时应先把旋钮选择手动位置，再安装上手动扳手开关电源，选择旋钮位置时手动扳手不能在开关上。
控制柜分手动，自动，远程3种控制方式。
手动时冷却塔的操作：1、运行每台冷却塔前应先检查冷却塔基本情况。
2、手动-自动-远程开关在手动状态，急停开关在复位状态。
3、通过启、停按钮控制风机、喷淋泵启停。
自动时冷却塔的操作：1、根据工艺要求设置好温度参数（参照参数设置）2、手动-自动 -远程开关在自动状态，急停开关在复位状态。
冷却塔在自动状态时，PLC会根据设定温度以及运行时间自动启停风机和喷淋泵。
远程冷却塔的操作：1、手动-自动 -远程开关在远程状态，急停开关在复位状态。
2、通过控制室远程控制冷却塔风机和喷淋泵启停。
电加热器：自动控制由温度开关设定值自行控制（参照温度开关设置）．手动控制直接启动．冷却塔的开关按钮有4组，分别对应4台冷却控制。
1、主菜单系统进入主画面，用户可根据需求进入相应的画面，包括：运行状态，电加热运行状态，报警查询，温度趋势图，参数设置，操作说明。
主菜单设有报警显示，当有报警存在时，此报警会出现，并显示当前报警，报警消除后报警会自动消失。
2、冷却塔运行状态显示当前冷却塔运行状态，风机、喷淋泵状态，以及温度、流量值。
3、电加热器运行状态4、温度趋势图5、报警查询显示报警时间、事件。
确认故障解除的可清除报警。
6、参数设置参数设置是设置自动运行时冷却水的控制温度，应根据工艺要求设置相应参数。
还可根据需要设置正常模式和冬季模式，冬季模式时冷却塔喷淋泵不启动。
假设：出水温度设定为25.0℃，温度回差设定为1℃，检测时间设置为60S。
在自动状态下，当温度达到25.0℃，系统开始启动，通过风机和喷淋泵把温度控制在25.0℃以下，当温度降低到24.0℃以下，冷却系统停止运行。
开关柜智能操控装置使用说明书一. 产品概述RT-KZ100系列开关柜智能操控装置是一种新型的集多功能开关模拟显示、温湿度数据显示、多参数监控于一体的高度集成化装置, 可用于各种电压等级的开关柜, 包括中置柜、手车柜、固定柜、环网柜等多种柜体。
具有动态一次模拟图、柜内温湿度显示、高压带电提示、自动除湿等功能, 特别是其中应用了本公司自主知识产权的热故障预警系统技术——以无线传输的方式将柜内各触头、母排及电缆头的温度采集到主机上面, 通过液晶屏显示出来, 同时设置了温湿度和温升的超限报警等独特功能,为同行业类似产品所不及。
并且具有 RS485通讯接口, 可与上位机的组态软件实时通讯, 使用户在值班室就能及时得到现场的开关柜状态和温湿度数据,以便统计和分析。
人体感应带电提示、语音防误提示、带电闭锁、自动加热除湿,大大增加了装置的安全性能。
此外还具有电力参数测量,包括电流、电压、有功功率、无功功率显示等功能,给用户提供足够的信息量。
集多种功能于一身,可取代现有的许多功能单一的测控装置。
精心的电路设计、工业级的电子元器件选用、严格的整机带电老化和出厂测试、及时周到的售后服务等措施确保产品的长期可靠性。
二. 主要技术指标1. 使用环境:温度 -20~+85℃,相对湿度≤ 95%RH2. 工作电压:AC220V/DC220V3. 介质抗电强度:≥ AC2000V4. 绝缘性能:≥ 100M Ω5. 抗电磁干扰性能:符合 IEC255-22的标准规定6. 温度测量范围:-20℃~+125℃,精度:±1℃7. 湿度测量范围:0~100%RH,精度:±3.0%RH8. 人体接近感应时间:≤ 3秒9. 分相电压精度:±0.5%10. 分相电流精度:±0.5%11. 有功功率精度:±1%12. 无功功率精度:±2%13. 通讯方式:RS48514. 温湿度控制:一至二路加热除湿装置,一路风机排风装置三. 主要功能1. 动态模拟图:根据用户的一次接线方式, 电压等级设置模拟图面板, 将断点部分用动态方式表示,构成实时动态指示。

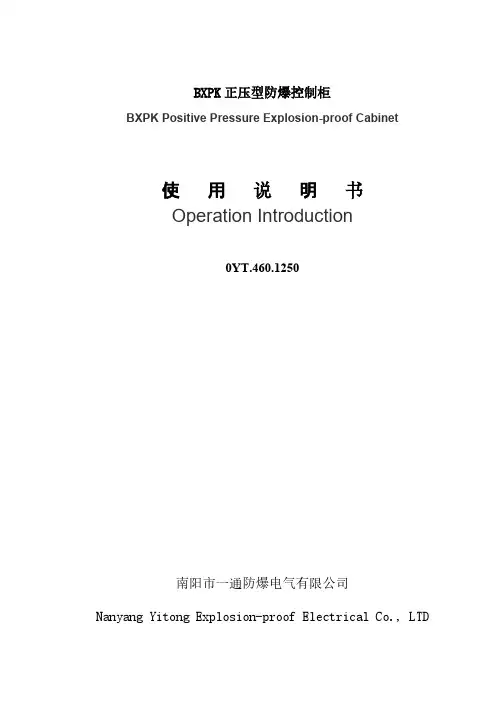

BXPK正压型防爆控制柜BXPK Positive Pressure Explosion-proof Cabinet使用说明书Operation Introduction0YT.460.1250南阳市一通防爆电气有限公司Nanyang Yitong Explosion-proof Electrical Co., LTD1概述General正压型防爆电气控制柜（箱）（以下简称电气柜）是根据GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》、GB3836.5《爆炸性气体环境用电气设备第5部分：正压外壳型“p”》、GB3836.4《爆炸性气体环境用电气设备第4部分：本质安全型》、GB3836.15《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的规定制成的正压型防爆电气电气柜，其防爆标志为：ExpxdibmIIBT4。
电气柜经国家授权的质量监督检验部门检验合格，取得了产品防爆合格证。
本电气柜主要适用于石油、化工、冶金、制药等领域的1区爆炸性气体环境，其空气中存在有ⅡB级T4组及以下的爆炸性气体混合物的场所，作为电气控制之用。
Positive Pressure Explosion-proof Electric Control Cabinet (box) (hereafter called electric cabinet for short below) is based on the rules of GB3836. 1 “Explosive Gas Atmosphere Use Electric Equipment Part 1: General Requirements”, GB3836. 2“Explosive Gas Atmosphere Use Electric Equipment Part 2: Explosion-proof “d”’, GB3836.5 “Explosive Gas Atmosphere Use Electric Equipment Part 5: Positive Pressure Enclosure Type “p””, GB3836. 4 Explosive Gas Atmosphere Use Electric Equipment Part 4: Intrinsically Safe Type” and GB3836. 15“Explosive Gas Atmosphere Use Electric Equipment Part 15: Electric Installation in Hazardous Site (except colliery). Its explosion-proof symbol is ExpxdibmIIBT4. Electric Cabinet tested by Quality Supervision and Inspection Department and authorized by the State is up to the standard and obtain the Explosion-proof Certificate of Approval. The product is mainly use in 1 area explosive gas atmosphere of petroleum, chemical engineering, metallurgy, pharmacy and other fields in which there are explosive gas mixture of ⅡB Level T4 set and above. The product is use for electric control.2 型号和基本参数Type and Basic Parameter.2.1 电气柜型号Electrical Cabinet TypeB XPK -1设计序号Design No.电气柜Electrical Cabinet防爆型Explosion-proof Type2.2 基本参数Basic Parameter电源：power supply AC380V、AC220 V 50 Hz防护等级：protection class IP54防爆标志：explosion-proof symbol ExpxdibmⅡBT4气源种类：source gas type洁净、安全空气clean and safe air 气源压力：source gas pressure 0.4～0.6 MPa运行正压：positive pressure for running 70 Pa～400Pa低压报警：low-voltage warning 150Pa低压断电：low-voltage outage 70Pa3、结构及原理Structure and Principle电气柜主体由正压电气电气柜、正压气路系统、隔爆型电气箱等几部分组成。
- -.安装使用本产品前请详细阅读说明书并妥善保管K*J127矿用隔爆兼本安型控制箱使用说明书执行标准：GB3836.1-2010GB3836.2-2010GB3836.4-2010MT209-1990（抗干扰及可靠性除外）Q/SDYJ003-2015山东宇进机械有限公司2015年2月1日安全警示：严禁改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。
本安输入、输出不得随意与其它未经联检的设备连接、维修时应注意防止"失爆”。
警告：严禁带电开盖。
注意保护隔爆面以免划伤碰上。
注意紧固件和引入装置里的橡胶密封圈防止丢失。
产品使用说明书1 用途及执行标准K*J127矿用隔爆兼本安型控制箱（以下简称控制箱）用于矿井采煤工作面刮板输送机与转载机的远程无线控制，可实现启动、预警、急停闭锁、集中控制及语言对讲等功能。
主要原理是利用该控制箱做为主控台与运输设备电控装置相连接，控制运输设备启动、急停闭锁、预警等；同时植入无线控制技术，以实现工作人员通过手持机无线控制运输设备急停闭锁和接收启动预警等功能。
该控制箱主要用于矿井。
该控制箱主要执行标准：MT209-1990 《煤矿通信、检测、控制用电工电子产品通用技术条件》GB3836.1-2010 《爆炸性环境第1部分:设备通用要求》GB3836.2-2010 《爆炸性环境第2部分:由隔爆外壳"d”保护的设备》GB3836.3-2010 《爆炸性环境第3部分:由增安型"e”保护的设备》GB3836.4-2010 《爆炸性环境第4部分:由本质安全型"i”保护的设备》Q/SDYJ001-2015 《K*J127矿用隔爆兼本安型控制箱》2 环境条件2.1 工作环境条件要求为：a）环境温度：0℃～40℃；b）平均相对湿度：不大于95%（25℃）；c）大气压力：80kPa～106kPa；d) 环境噪声：≤75dB（A）e）机械环境：无显著振动和冲击的场合；无直接滴水、淋水的场合；f）有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
QYJ-10KPa智能压力控制器使用说明书北京福源立达电子科技有限公司Fuyuan Lida Electronic Technology Co., LtdQYJ-10KPa智能压力控制器使用说明书资料版本:V4.1归档时间:2022-11-13BOM编码:2221113北京福源立达电子科技有限公司为客户提供全方位的技术支持，用户也可直接与公司总部联系。
北京福源立达电子科技有限公司版权所有，保留一切权利。
内容如有改动，恕不另行通知。
北京福源立达电子科技有限公司地址：北京市大兴区首座御园24楼3单元301室邮编：102614公司网址：客户服务热线：010-******** 135********E-mail:******************安全符号、术语：保修事项：关于本手册：下列符号和术语用于本手册中，如无特殊说明，本使用说明书仅适用于QYJ-10KPa 智能压力控制器。
警告：提示可能造成人身伤害的危险。
注意：提示可能造成设备故障或损坏的危险。
北京福源立达电子科技有限公司承担该设备开通起一年内正常操作使用条件下自身故障的免费维修。
请与北京福源立达电子科技有限联系实施免费维修，在保修期内，对设备进行维修或进行更换由北京福源立达电子科技有限公司决定。
不可抗拒自然力，运输或操作不当，未经许可拆卸等原因造成的损坏不在保修之列。
请再开通时填写保修单，并寄给北京福源立达电子科技有限公司总部，以便尽快为您的设备办理保修登记，保修登记单在本手册中。
公司总部地址：北京市大兴区首座御园24楼3单元301室邮政编码：102614电 话：61295219 135******** 传 真：61295219本手册详细介绍了QYJ-10KPa 智能压力控制器的特点、组成原理、安装调试、操作、维护。
请妥善保存，以备查阅，如遇疑难请与北京福源立达电子科技有限公司售后服务部联系。
在安装前，应认真阅读本手册。
技术更新引起的产品功能、性能的改变不包含在本手册内。
智能压力控制器使用说明
一、产品概述
二、产品特点
1.精确测量：智能压力控制器采用高精度的传感器技术，测量结果准确可靠。
2.显示直观：采用液晶屏显示结果，数字显示清晰，便于操作人员查看。
3.控制灵活：可以根据需求设置控制范围和控制方式，实现自动控制或手动控制。
4.报警功能：当压力超出设定范围时，智能压力控制器会发出声音或闪灯报警，提醒操作人员采取相应措施。
三、使用步骤
1.安装：将智能压力控制器固定在所需控制的设备或管道上，并连接好电源和传感器。
2.设置参数：根据实际需求，设置合适的测量范围、控制范围和控制方式。
3.校准：在开始使用前需要对智能压力控制器进行校准。
校准方法可以根据用户手册进行操作。
4.启动：打开电源开关，智能压力控制器即可开始工作。
液晶屏上会显示当前压力数值。
5.监测：通过观察液晶屏上的压力数值，可以实时监测压力的变化情况。
6.控制：如果需要对压力进行控制，可以根据设定的范围和方式进行
调整。
如果超出设定范围，控制器会自动发出警报。
7.关机：使用结束后，将压力控制器的电源开关关闭。
四、注意事项
1.使用前请仔细阅读产品说明书，了解产品的特点、功能和操作方法。
2.在安装和使用过程中，请确保设备和管道的连接牢固，以免发生泄
漏和其他意外事故。
3.在校准时，请参考产品说明书中的操作步骤，严格按照要求进行。
5.请勿随意拆卸或改装压力控制器，以免损坏设备或影响正常使用。
防爆电控箱使用及检修注意事项
一、防爆电控箱使用注意事项
1、防爆电气柜接地线要做接地处理。
2、查看配电箱电路，防爆电气控制箱应布线整齐，无拼接现象。
电线连接紧密，不会损坏芯线，也不会断股。
垫圈下压在螺钉两侧的导线横截面积相同。
同一端子上的端子连接的电线不超过2根。
检查垫圈等零件齐全，电线连接紧密。
3、检查防爆电气柜的电线是否老化。
由于电线老化，外绝缘材料容易开裂。
原电路无需拆除即可使用，但新增加的电源插座和照明电路与防爆电气控制箱分开布线，以避免因电流过大而跳闸或烧坏主电源开关，这种情况非常严重，甚至会导致火灾。
4、防爆电气柜的金属结构必须接地或牢固接地。
装有电器的可打开门应通过裸露的编织铜线与结构接地端子连接，并做好标记。
二、防爆电控柜检修注意事项
1、对防爆电控箱进行时，若条件允许，尽量将防爆设备转移到安全场所进行;若条件不允许，要确保不会形成爆炸环境下限的条件下进行。
2、在易爆性区域进行检修工作时，不得使用易产生冲击火花的工具，使用的防爆工具，检修用很多仪表仪器要为防爆型。
3、检修工作完成后，要对防爆电控箱进行全面检查及调试，要在保证其电气性能或防爆性能完好的情况下才可投入使用。
4、要明确防爆电控箱的检修方向，要用的检修工具、材料、检
测用的仪表仪器等，以及要进行更换的零部件;进行检修是要确认断电操作、断电范围，并做好断电标记;同时要确认检修场所的性质、危险程度、危险环境类别;保证检修工作的顺利进行。
5、检修过程中，需要对防爆电控箱进行拆卸或组装时，要在不破坏其他部位的防爆性能的情况下进行。
防爆电器操作方法防爆电器是指能够在爆炸危险环境中正常工作的电器设备。
为了确保防爆电器的安全性能和有效性，必须正确地操作和维护。
以下是防爆电器操作的一般步骤和注意事项。
1. 阅读并理解操作说明书：在操作防爆电器之前，必须仔细阅读并理解操作说明书。
操作说明书包含了关于电器的工作原理、安全警示、操作步骤等重要信息，遵循操作说明书可以确保正确操作。
2. 安全检查：在使用防爆电器之前，必须进行必要的安全检查，确保设备没有破损、腐蚀、磨损等问题。
还要检查电器周围是否存在可燃和易爆材料，必要时清除这些物质。
3. 接地保护：防爆电器必须正确接地，以避免静电和电容引起的火花或电弧产生。
接地方法可以根据设备的特点和生产环境来确定，但必须符合相关标准和规范。
接地状况要定期检查，确保接地连接良好。
4. 避免过负荷：防爆电器的额定电流和功率必须严格按照要求使用，不得超载使用。
过负荷可能导致设备发热、短路、电弧等故障，甚至引发火灾或爆炸。
5. 避免火花和电弧：防爆电器应尽量避免产生火花和电弧，因为它们可能引发爆炸。
在操作设备时，必须避免过高温度、摩擦、碰撞等可能产生火花或电弧的情况。
6. 不得随意拆卸和修理：如果防爆电器出现故障，应该由专业维修人员进行检修和维护。
不熟悉电气知识的人员不得随意拆卸和修理设备，以免造成更严重的安全问题。
7. 定期检查和维护：防爆电器应定期进行检查和维护，以确保其正常运行和安全性能。
例如，清洁设备表面、检查电线和电缆的磨损情况、检查和更换磨损的密封件等。
8. 耐压试验：根据要求，防爆电器应进行耐压试验，在规定的压力下测试设备的密封性能。
耐压试验可以确保设备在工作环境中承受相应的压力而不泄漏。
9. 遵守操作规程：防爆电器的操作必须遵守相关操作规程和标准，严禁违规操纵和操作。
临时性的操作规程必须得到专业人员的指导和批准。
10. 废弃处理：当防爆电器达到寿命或无法修复时，必须按照相关规定进行废弃处理。
两级控制器图1 正面布局图图2 背面布局图图3 HMI主界面图4 HMI参数设置界面图5 HMI测试界面图6 HMI扫码状态界面一、第1级控制的硬件连接1、首先将标准电源线连接到图2的位置，打开图1的按钮开关，船型按钮灯点亮，并图1的有显示。
2、将停线(常开)、开线(常开)、急停(常闭)按钮连接到图2的位置。
3、将打包机的报警信号通过一个24VDC电源连接到图2的位置，“+”接电源的正，“-”接电源的负；将图2的作为输出给分装机的报警信号，可以连接到分装机的PLC或直接控制分装机的供电。
4、将报警灯1（此报警灯的类型只能是给报警红、绿灯直接供电，供电为24VDC）连接到图2的位置，“红”接红色报警灯的正端，“绿”接绿色报警灯的正端，“COM”接报警灯的负端。
5、将分盒电磁阀连接到图2的位置，“+”连接电磁阀正端，“-”连接电磁阀负端。
6、将剔除1电磁阀连接到图2的位置，“+”连接电磁阀正端，“-”连接电磁阀负端。
7、将触发1光电开关连接到图2的位置，“+”连接光电开关正端（一般为棕色），“-”连接光电开关负端（一般为蓝色），“M”连接光电开关信号端（一般为黑色）。
8、将分盒光电开关连接到图2的位置，“+”连接光电开关正端（一般为棕色），“-”连接光电开关负端（一般为蓝色），“M”连接光电开关信号端（一般为黑色）。
9、将剔除1光电开关连接到图2的位置，“+”连接光电开关正端（一般为棕色），“-”连接光电开关负端（一般为蓝色），“M”连接光电开关信号端（一般为黑色）。
10、将扫描器1（DS2100N）的连接线连接到图2的位置，将扫描器1与上位机的连接线连接到图2的位置。
11、将HMI的连接线连接到图2的位置。
12、将扫描器1的OK/剔除信号与上位机的连接线连接到图2的位置。
13、5V、9V、24V供电设备连接到图2的位置。
14、将配备的航插电缆一端连接到图2的位置，另一端连接电机，如下图所示：二、第2级控制的硬件连接1、将扫描器2（DM100）的连接线连接到图2的位置，将扫描器2与上位机的连接线连接到图2的位置。
目 录
序言…………………………………………………………………1
一 产品选型说明…………………………………………………2
二 产品结构概述…………………………………………………3
三 产品的工作原理……………………………………………..3
四 产品的安装…………………………………………………..3
五 产品的调试……………………………………………………5
六产品的维护…………………………………………………….7
序 言
为了能让用户正确选型、安装、使用本设备，特编写本《说明书》供用户
参阅。
本《说明书》是我公司结合产品的实际情况，对其结构、工作原理、安装、
调试、操作、维护等作了详细介绍。
用户在安装使用前，请务必认真阅读本《说明书》，严格按《说明书》要求
进行操作，否则，因此而造成的质量事故，我公司概不负责。
一 产品选型说明
型号含义
PXK□□/□/□T
特殊要求(无要求可不注)
外形尺寸:宽X高X厚(mm)
S:联锁(用户配电与正压自控系统低压联锁)
(不要求可不注)
t:通风型
b:补偿型
X:箱式
Q:琴台式
G1:柜式1（上下结构）
G2:柜式2（左右结构）
正压型防爆配电柜
二 产品结构概述
本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、
生物工程、航天航空工程以及军事设施等工厂，具有ⅡA、ⅡB、ⅡC级，温度组
别为T1～T4的爆炸性气体或蒸气环境中；海拔高度不超过2000米；25℃时，
相对湿度95％以下；工作环境温度-20℃～+40℃之间。可根据用户要求安装各
种普通的检测仪表、分析仪表、显示仪表、微电脑触摸屏以及普通电器元件，
对用户内装电器元件基本不受限制。
配电柜由柜体、自控系统、布气系统、报警系统、用户配电系统组成；柜
体由正压腔和副腔组成，正压腔内装用户配电系统元件及部分自控系统的防爆
元件；副腔内装自控系统、报警系统及用户的进出电缆。
本配电柜采用Q235钢板或不锈钢焊接而成，对其各接合面都经过了特殊的
密封处理。
本配电柜进气方式为通风型，即不间断连续供气，正压腔内装元件的工作热
量可随气路带走，具有很好的散热效果。
三 产品的工作原理
配电柜在自动控制系统的控制下，通入保护气体，正压腔内压力高于正压
腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压
腔内，保证内装普通仪表和电器元件的安全运行。
自动控制系统主要完成自动换气、补气、超高压报警（或排气）、欠压报警、
低压联锁、换气联锁等系列功能。
本配电柜具有低压联锁功能，低于规定的气压值（50Pa）时，自动切断进
入正压腔的用户配电电源。
四 产品的安装
1、 柜体安装
A．柜体的安装位置：户内或户外有棚顶，无明显震动平坦的地方。
B．本产品安装方式为落地式（挂式也可），本产品下方设置了专用于固
定的安装孔，具体参数详见技术附件或产品实物。
C． 布线方式为电缆沟布线，用户电缆沟结构可参考相关国家标准和
行业标准，并结合本柜的结构要求进行设计、施工。
D．本产品在运输、安装时，严禁大幅度倾斜，严禁采用撬、锤等方式
进行搬动。否则，可能影响产品的密封性能，导致本产品无法正常
运行。
E． 本产品设置了进气口和排气口，用户须按“气路管道布置图”布
置进气管道，排气口经过防火阀后在现场排放或引至安全区域排
放，用户现场须提供进气气源，气源压力一般控制在0.4-0.8MPa，
进气气源为净化空气（如：仪表风）或氮气，（注意：在密闭的操
作室里，要谨慎使用氮气作为保护气体，若必须使用氮气作保护
气体，请注意现场通风，以确保人身安全）。严禁进气气源为爆炸
性混合气体！！
F．严禁调节减压阀，否则易造成高压冲柜（出厂时减压阀已调节好）。
2、用户元件的安装
A．由于柜内配电系统元件由用户自行安装，因此，用户必须在安全区
内进行安装、调试。
B． 不得撤拆面板上的电器元件，以免影响柜体的气密性能。
C． 正压腔内设置了低压联锁接触器，用户应将主配电系统的电源经
过低压联锁接触器联锁，以使当正压腔内压力过低时，通过接触
器切断主配电电源。
D． 用户在接线时，请注意各进出电缆的密封性，并视各电缆的松紧
程度，用防爆胶泥作适当的密封处理。
E． 用户在接线调试完后，将各门关闭时，一定要保证其密封性能。
F． 本柜体必须按要求将接地线接到专用接地螺丝上。
五 产品的调试
本产品出厂时，正压自控部分已经过调试，但用户在具体使用时，仍须
根据现场情况重新调试后再使用。
一、 自控部分适用于AC220V、50Hz配电系统。
二、 本产品调试分两部分
1、 自控部分调试
1）调试前检查
检查各部分是否完好无损，有无影响防爆性能等，接线是否正确（接控
制电源：AC220V），手动阀是否打开。一切正常后方可进行调试。
2）调试方法
关门调试：在配置好气源后，接通电源。将进气阀完全打开，按下“启
动”按钮，进气电磁阀打开，倒计时30分钟开始计时，进入换气状态。30
分钟后换气结束，压力值大于100Pa时，传感器检测正压腔内压力值，并
显示在系统窗口中，进气电磁阀关闭，通过电磁阀旁路节流阀给柜内补气，
使压力表值持续稳定在200-300Pa之间，即整柜进入自动运行状态，同时
给正压腔内“接触器”送电，主电路可送电进行正常工作，即调试完毕。
在使用过程中，若压力降低，当压力值低于100Pa时，防爆警灯会报警，
进入欠压报警状态，当进气故障未排除，柜内压力低于50Pa时，自控系统
将切断正压腔主电源；系统将一直处于欠压报警状态（可通过按下“消音”
按键解除）；此为低压保护及电气联锁过程。
当正压腔压力高于400Pa时，限压阀打开，经过一段时间，正压腔的内
部气压逐渐下降，使柜内压力限制在正常压力范围之内，阀门关闭，此过程
为高压限制保护过程
3）调试注意事项：
本产品出厂时，各参数已设定好，严禁用户擅自更改参数。用户在调试
时请注意仪表、自控线路及取样管路的畅通。
2、 用户配电系统部分调试
1）本产品经运输、安装等环节后，必须严格按照低压成套设备的检验、
调试标准进行检查。
2）根据本产品随箱技术附件（总装图纸等）以及用户的设计图纸逐一
对照，进行检查和操作。
三、 调试完毕后，即可交付使用。
六
产品的维护
一、 注意经常检查密封圈的老化情况，发现老化时应立即更换。
二、 防爆自控箱的隔爆结合面须防锈处理，每次检修或打开箱盖，须重涂
204-1防锈油。
三、 每次更换面板元件，或打开后盖重新盖上时，应检查其密封性
