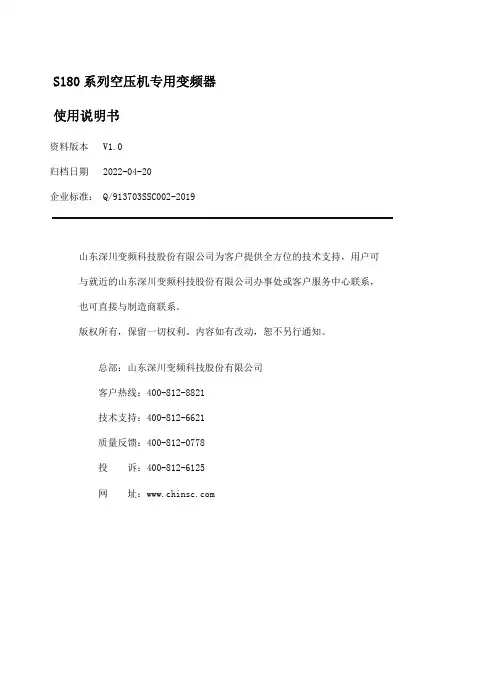

S180系列空压机专用变频器使用说明书资料版本 V1.0归档日期 2022-04-20企业标准： Q/913703SSC002-2019山东深川变频科技股份有限公司为客户提供全方位的技术支持，用户可 与就近的山东深川变频科技股份有限公司办事处或客户服务中心联系， 也可直接与制造商联系。
版权所有，保留一切权利。
内容如有改动，恕不另行通知。
总部：山东深川变频科技股份有限公司客户热线：400-812-8821技术支持：400-812-6621质量反馈：400-812-0778投 诉：400-812-6125网 址：目录第1章安全及注意事项 (1)1.1安全事项 (1)1.2注意事项 (1)第2章产品介绍 (2)2.1命名规则 (2)2.2铭牌 (2)2.3突出特点 (2)2.4型号与技术参数 (3)2.5技术规范 (3)2.6产品外形图、安装孔位尺寸 (5)第3章键盘操作和电气接线 (9)3.1操作键盘说明 (9)3.2键盘操作流程 (9)3.3操作键盘尺寸及安装尺寸 (10)3.4操作面板的拆卸与安装 (11)3.5接线方式 (12)3.6主回路端子功能说明 (13)3.7控制端子示意图及功能说明 (13)第4章参数功能说明 (15)第5章通讯协议 (27)5.1通信配置 (27)5.2从机地址 (27)5.3功能码03：代表读取变量的功能码 (27)5.4功能码06：代表写变量的功能码 (29)第6章故障检查与排除 (31)6.1故障信息与排除方法 (31)6.2常见故障及其处理方法 (34)S180系列空压机专用变频器 第1章 安全及注意事项第1章 安全及注意事项1.1 安全事项1、应由电气专业技术人员安装、调试变频器，否则有触电危险！2、接线前请确认电源处于关断状态，否则有触电危险！3、接地端子必须可靠接地，接地电阻应小于0.1Ω！4、不能将输入电源连到输出端U、V、W，否则引起变频器损坏！5、确保配线导线线径符合技术标准，否则可能发生事故！6、变频器无须进行耐压测试，出厂时产品此项已做过测试，否则可能引起事故！7、上电后不要触摸变频器端子(含控制端子)，否则有触电危险！8、若要进行参数自学习，请注意电机旋转中伤人的危险，否则可能引起事故！9、不要采用接触器通断的方式来控制变频器的启停，否则引起设备损坏！10、断开电源后因滤波电容上仍然有高压，所以不能马上对变频器进行维修或保养，必须等待5分钟以上后用万用表测母线电压((+)和(-)之间的电压)低于36V才可进行。
160kW螺杆式空气压缩机变频控制操作说明一、运行准备1、控制柜所有开关、断路器应处于分闸、断开状态，经试验、检查无误后给进线柜送电，柜上电压表指示出进线电压。
2、进线柜下部左侧的3个空开，按从左到右的顺序为5000V A控制变压器的660V进线、220V出线、127V出线开关（集控PLC电源），依次合上，5000V A 变压器运行，进线柜上分闸指示灯亮。
选择1#或2#进线柜合闸，母线送电。
两进线柜万能断路器互锁，不能同时合闸。
3、进线柜合闸后220V控制电压进入三台变频柜，“变频停止”指示灯亮。
变频柜上“排气温度”数显表显示实际温度值，“输出频率”、“排气压力”表因变频器未送电而没有信号，显示负的数值。
4、合上变频柜下部右侧的50A空开，压缩机冷却风扇准备工作。
5、合上变频柜端子排上的5A空开，柜后排风扇在变频器启动时工作，室温不高时可不合5A空开。
6、确认需要工作的变频柜，在控制柜后将400A负荷转换开关转至变频位置，柜前的“变频”指示灯亮，在控制柜后合上250A空气开关，变频器送电，其内部的冷却风扇运转。
7、“输出频率”显示0，“排气压力”显示实际压力值，单位为MPa。
柜子面板最上面一排的4个报警指示灯应不亮。
将“手动/ 自动”旋钮转至最小位置（逆时针到头）。
8、变频器停机后，若不需要重新运行，过5分钟待变频器靠自身风扇充分冷却，断开250A空开使变频器断电，以免变频器风扇长期运转吸入过多灰尘。
9、变频运行时，将压缩机“加载/卸载”手动阀转至加载位置，变频器自动控制加载卸载，不需手动加载，如遇紧急情况手动阀仍然可以卸载。
二、变频手动运行1、在变频自动运行出现故障、如压力传感器无信号或失灵时，可转入手动运行。
将“手动/ 自动”旋钮转至手动位置，旋转电位器至最小，按下“变频启动”按钮，变频器启动，“变频运行”指示灯亮，“变频停止”灯灭。
2、变频器运行时，柜内控制压缩机冷却风扇的接触器吸合，“风扇运行”指示灯亮，如5A空开合上，控制柜后的排风扇也同时运转。
变频控制柜使用说明一、产品概述变频控制柜是一种可以实现电动机频率调速的电气设备。
它可以通过改变电机输入的电频和电压来控制电机的转速，从而实现对机械设备的精确控制。
变频控制柜广泛应用于电力、石化、冶金、制药、建筑、纺织、电子等行业的各种机械设备。
二、安装及调试1.变频控制柜的安装应该由专业技术人员进行，确保设备的安全运行。
2.安装时应注意避免与其他电子设备发生干扰，要选择合适的位置进行安装，并保持良好的通风。
3.安装完成后，检查各接线是否牢固可靠，并进行电气连线的接地。
三、使用方法1.接通电源：将变频控制柜的电源插头插入电源插座，然后打开变频控制柜的主电源开关，此时变频控制柜将开始启动。
2.设置参数：使用控制柜上的按钮和数字显示屏设置变频控制柜的运行参数。
a.通过控制柜上的方向键调整电机的运行方向，确保电机按照所需的方向旋转。
b.通过控制柜上的旋钮调整电机的转速。
c.通过数字显示屏设置电机运行的频率，也可以选择其他控制模式。
3.运行控制：在完成参数设置后，按下启动按钮，电机将开始运行。
可以通过变频控制柜上的停止按钮随时停止电机的运行。
四、注意事项1.使用之前，请读取变频控制柜的产品说明书，了解产品的安全操作规程。
2.变频控制柜的操作必须由专业人员进行，不得擅自改动操作参数。
3.使用过程中要注意防止水、火及其它有害气体进入控制柜内部，以免引发故障。
5.不得将变频控制柜暴露在高温、高压、高湿等恶劣环境中，以免对设备造成损坏。
6.变频控制柜的维护应由专业人员进行，定期检查电气系统和冷却系统，并进行必要的清洁和维修。
五、故障排除1.如发现变频控制柜无法启动，请检查电源是否正常，是否插入电源插座，主电源开关是否打开，是否有输入电压等问题。
2.如发现电机无法运行，请检查电机运行的方向设置是否正确，转速设置是否正常，是否有异常报警等问题。
3.如发现变频控制柜散热不良，可能导致过载保护或设备过热，请停止使用，并检查冷却系统是否正常，散热器是否清洁等问题。

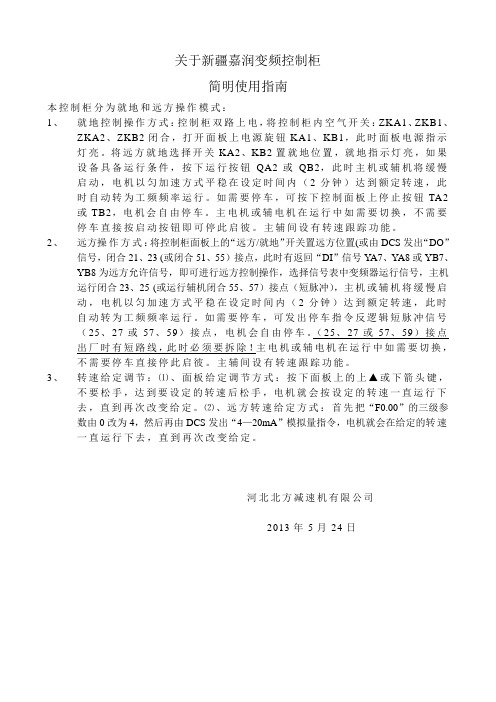

关于新疆嘉润变频控制柜简明使用指南本控制柜分为就地和远方操作模式：1、就地控制操作方式：控制柜双路上电，将控制柜内空气开关：ZKA1、ZKB1、ZKA2、ZKB2闭合，打开面板上电源旋钮KA1、KB1，此时面板电源指示灯亮。
将远方就地选择开关KA2、KB2置就地位置，就地指示灯亮，如果设备具备运行条件，按下运行按钮QA2或QB2，此时主机或辅机将缓慢启动，电机以匀加速方式平稳在设定时间内（2分钟）达到额定转速，此时自动转为工频频率运行。
如需要停车，可按下控制面板上停止按钮TA2或TB2，电机会自由停车。
主电机或辅电机在运行中如需要切换，不需要停车直接按启动按钮即可停此启彼。
主辅间设有转速跟踪功能。
2、远方操作方式：将控制柜面板上的“远方/就地”开关置远方位置(或由DCS发出“DO”信号，闭合21、23 (或闭合51、55）接点，此时有返回“DI”信号YA7、YA8或YB7、YB8为远方允许信号，即可进行远方控制操作，选择信号表中变频器运行信号，主机运行闭合23、25 (或运行辅机闭合55、57）接点（短脉冲），主机或辅机将缓慢启动，电机以匀加速方式平稳在设定时间内（2分钟）达到额定转速，此时自动转为工频频率运行。
如需要停车，可发出停车指令反逻辑短脉冲信号（25、27或57、59）接点，电机会自由停车。
（25、27或57、59）接点出厂时有短路线，此时必须要拆除！主电机或辅电机在运行中如需要切换，不需要停车直接停此启彼。
主辅间设有转速跟踪功能。
3、转速给定调节：⑴、面板给定调节方式：按下面板上的上▲或下箭头键，不要松手，达到要设定的转速后松手，电机就会按设定的转速一直运行下去，直到再次改变给定。
⑵、远方转速给定方式：首先把“F0.00”的三级参数由0改为4，然后再由DCS发出“4—20mA”模拟量指令，电机就会在给定的转速一直运行下去，直到再次改变给定。
河北北方减速机有限公司2013年5月24日。

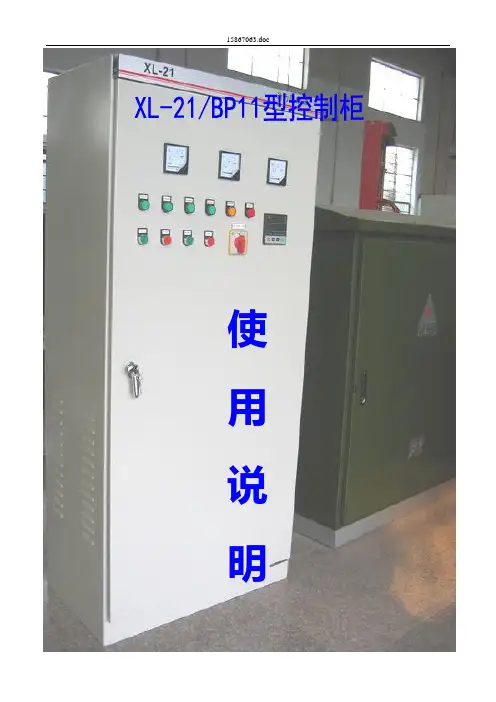

使用说明书*************电气设备厂敬告：此次承蒙惠购XL-21/BP11型控制柜设备，非常感谢!本设备是使用变频技术动态调整空压机转速，实现恒压供气的基础装备。
其内置高效能智能控制器，功能齐全，操作简便。
为了充分发挥设备的性能，务请在使用之前，仔细阅读说明书，以便今后长期安全正确使用。
***********电气设备厂**********【安全是一切工作的前提】⏹本设备是弱电控制强电的一体化装备，机柜内部既有24V 以下的弱电，也有380V的强电，任何不规范的操作都有可能造成人身危害及财产损失。
⏹在本说明书上标有务请遵守的注意事项，请在使用之前仔细阅读说明书，并正确加以利用。
⏹本说明书安全注意事项的注意等级以【危险】、【注意】进行分类。
⏹不要试图对设备进行改造。
⏹禁止非持有《电工证》的人员安装调试设备。
【安全注意事项】1.安装设备时，请用规定的螺丝固定在金属或水泥地板上，不能固定在易燃的地板上2.机柜及电机的接地端子务请牢靠接地，接地电阻<5Ω。
3.在设备的电源一侧，必须设置与电机总容量相适应的断路开关。
4.安装、保养、检查时，请切断电源，停电5 分钟后再进行保养和检查作业。
5.变频器即使停止运转，机内仍存有电压，因此请勿用手触摸变频器端子台。
6.长时间不使用时，务请切断电源。
7.变频器维修时，可以使用工频功能紧急供气，但务请专人值守，谨防损坏压缩机。
8.变频器维修时，连接变频器的所有线头必须用绝缘胶布分别包扎好，并远离金属部件，防止短路和触电。
目录1、变频调速恒压供气原理概述----------------------------------31-1、概述；1-2、产品特点；1-3、主要功能；2、安装环境与外部要求-----------------------------------------42-1、安装场所要求；2-2、安装空间和方向3、安装前的注意事项-------------------------------------------44、安装-------------------------------------------------------44-1 压力传感器的安装；4-2 电源安装；4-3 空压机电机安装；4-4 电源电缆与空压机电机电缆；4-5传感线连接；5、运转操作---------------------------------------------------65-1 XL-21-BP11面板标示及功能说明5-2 空压机的旋转方向调整5-3 工频运转5-3 自动运转5-5 气压调整6、故障恢复---------------------------------------------------77、性能指标---------------------------------------------------88、电气原理图-------------------------------------------------9一、变频调速恒压供气原理概述1-1、概述空气压缩机恒压供气智能控制系统是由变频器、压力传感器、可编程控制器控制单元、软件控制单元等组成。
空压机变频器控制系统操作使用说明书2011年8月目录1、简介 (3)1.1、原理 (3)1.2、特点 (3)1.2.1、安全、可靠 (3)1.2.2、四种控制方式，操作方便 (4)1.2.3、人机界面，方便系统参数设置和运行监视 (4)1.2.4 变频控制，效益可观 (4)1.3、主要功能 (5)1.4、适用范围 (5)1.5、技术参数 (5)2、操作指南 (6)2.1、四种控制方式 (6)2.2、现场手动操作 (6)2.3、现场单机操作 (7)2.4、上位机操作 (7)2.5、自动恒压操作（无人职守） (8)2.6、控制参数及设定（人机界面和计算机均适用） (9)3、故障排除 (10)3.1、常见故障及处理 (10)3.1.1、控制台手动方式时，控制按钮或变频调频旋钮不起作用。
(10)3.1.2、各项数据正常，但不能开机。
(10)3.1.3、远控时不能开机。
(10)3.1.4、人机界面不显示 (10)3.1.5、人机界面按键不起作用或显示＃＃＃＃ (10)3.2、变频控制的一般故障及排除 (10)4、注意事项： (11)1、简介1.1、原理变频调速技术近年来发展迅速，并在许多领域发挥了重要的作用。
空压机变频节能系统原理框图如图1。
图1空压机变频节能系统原理框图由于许多空压机运行方式是加载、减载方式。
减载时电机空转,那么能源都被白白的浪费了，而电动机转速自身不能改变，只能通过改变电机频率来调节转速。
变频控制即通过改变电动机的转速来控制空压机单位时间的出风量，从而达到控制管路的压力。
原理如上:通过压力变送器测得的管网压力值与压力的设定值相比较，得到偏差，经PID调节器（PLC）计算出变频器作用于异步电动机的频率值。
由变频器输出的相应频率和幅值的交流电，使电动机上得到相应的转速。
那么空压机输出相应的压缩空气至储气罐，使之压力变化，直到管网压力与给定压力值相同。
1.2、特点1.2.1、安全、可靠1、PLC选用世界名牌产品，保证系统的可靠性PLC选用世界名牌产品，如：西门子、欧姆龙等，也可以由用户指定产品，如：施耐德、日立等。
2、PLC与电气线路相结合的控制方式，进一步提高系统的可靠性为了进一步提高系统的可靠性，采用PLC与电气线路相结合的控制方式，自动调频恒压方式和上位机控制由PLC完成，手动方式由继电器、按钮、开关等电气线路实现。
1.2.2、四种控制方式，操作方便本系统设计成手动、单机、联动、远程（中心控制室或调度室，有线或无线通讯）四种控制方式，极大地方便人员操作。
现场控制，其控制柜一般安装在空压机附近，方便观察和操作。
特别是在检修、调试时，若开关打到现场手动的位置，其他方式均不起作用，以确保人身、设备的安全。
单机控制，设置操作柜旁，通过人机界面上的按钮控制，实现人机交互，更有效的进行系统保护。
联动控制，有总PLC实现，根据预设参数，无人值守，自动起停运行。
远程控制，通过调度室的电脑实现。
1.2.3、人机界面，方便系统参数设置和运行监视控制柜设有人机界面，可以显示温度、压力、变频器的运行频率、空压机的运行状态以及报警信息等，还可以设定恒压值、报警上下限、经济频率、各种参数等，在上位机出现故障的情况下，仍然可以设定和修改参数，保证运行需要，极大的方便了参数设置和运行监视。
1.2.4 变频控制，效益可观✧节约能源变频器控制压缩机与传统控制的压缩机比较，能源节约是最有实际意义的，根据空气量需求来供给的压缩机工况是经济的运行状况。
✧运行成本降低传统压缩机的运行成本由三项组成：初始采购成本、维护成本和能源成本。
其中能源成本大约占压缩机运行成本的77%。
通过能源成本降低44.3%，再加上变频起动后对设备的冲击减少，维护和维修量也跟随降低，所以运行成本将大大降低。
✧提高压力控制精度变频控制系统具有精确的压力控制能力。
使压缩机的空气压力输出与用户空气系统所需的气量相匹配。
变频控制压缩机的输出气量随着电机转速的改变而改变。
由于变频控制电机速度的精度提高，所以它可以使管网的系统压力变化保持在3pisg变化范围，也就是0.2bar范围内，有效地提高了工况的质量。
✧延长压缩机的使用寿命变频器从0HZ起动压缩机，它的起动加速时间可以调整，从而减少起动时对压缩机的电器部件和机械部件所造成的冲击，增强系统的可靠性，使压缩机的使用寿命延长。
此外，变频控制能够减少机组起动时电流波动，这一波动电流会影响电网和其它设备的用电，变频器能够有效的将起动电流的峰值减少到最低程度。
低了空压机的噪音根据压缩机的工况要求，变频调速改造后，电机运转速度明显减慢，因此有效地降了空压机运行时的噪音。
1.3、主要功能1、四种控制方式：手动、单机、联动、远程控制。
2、根据压力恒压控制。
3、可设定卸荷频率。
4、运行状态监视：管网压力、温度、变频器运行频率、电压、电流、功率、电量、断水、断油等信号和状态。
5、保护及报警：变频器故障报警，断水、断油故障报警，超温报警。
6、恒压值、警戒温度等参数在线设定和修改。
7、停机不停产检修：任意一台或多台空压机可以停电维修，不影响供气。
8、485串行通讯。
1.4、适用范围1、活塞、螺杆等方式的空压机。
2、矿山、大型企业等需要空压机供气的场所。
1.5、技术参数1、额定工作电压：3相380V±10%，50Hz2、额定绝缘电压：660V3、环境温度：-5℃ ~ 40℃4、相对湿度：不超过85%5、海拔高度：不高于2000米6、符合标准：IEC439，GB4720-847、防护等级：IP422、操作指南2.1、四种控制方式本系统有四种控制方式，满足用户的不同需要。
当现场控制柜方式选择开关，旋至手动位置时，该空压机即为“现场手动控制”，可以通过现场控制柜上的按钮操作空压机的开关。
此时，每台空压机的起停均有人工控制，系统处于恒频运行状态，通过转动控制面板上的电位器实现频率的改变。
具体操作步骤见下面的“现场手动操作”。
在现场手动方式下，单机和联动控制无效。
当现场控制柜方式选择开关旋至“单机”控制的位置时，该空压机即处于“人机界面”和“远程控制”两种方式下。
这两种控制方式本质上是相同的，都是通过人机交互的方式控制空压机的起停，根据已经设置好的程序自动调频、卸载等工作。
这时现场人机界面和上位机的操作等级是相同的，两者都可以控制。
在单机控制方式下，手动和联动控制无效。
当现场控制柜方式选择开关旋至“联动”控制的位置时，该空压机即处于总PLC参与的联动控制方式下，此时本变频柜作为子站响应总PLC发来的命令信号，总PLC根据压力情况，及预设好的程序自动计算应该开启和关闭空压机。
2.2、现场手动操作开空压机操作顺序：1、运行前请检查是否有人在检修或处于可能发生危险的区域，空压机、电机、油、水、管路、控制系统是否正常完好，各项温度指标是否正常等。
2、一切正常时，合上该空压机控制系统的电源，观察三相电电压是否正常，若发现缺相或其他异常，请立即切断电源，检查原因或进行检修。
3、将控制台方式选择开关旋至手动。
4、按现场控制柜上的“启动”按钮，空压机开始工作。
5、观察控制台上的电压、电流表的指示是否正常，若电流过大或发现其他不正常，应立即关机。
关空压机操作顺序：1、按现场控制柜“停止”按钮，此时空压机、电机都开始减速直至停止。
2、如特殊情况需要紧急关机，请直接按下控制柜上的“急停”旋钮。
2.3、现场单机操作开空压机操作顺序：1、运行前请检查是否有人在检修或处于可能发生危险的区域，空压机、电机、油、水、管路、控制系统是否正常完好，各项温度指标是否正常等。
2、一切正常时，合上该空压机控制系统的电源，观察三相电电压是否正常，若发现缺相或其他异常，请立即切断电源，检查原因或进行检修。
3、将控制台方式选择开关旋至“单机”状态。
4、按现场人机界面上的“启动”按钮，空压机开始工作。
5、观察控制台上的电压、电流表的指示是否正常，若电流过大或发现其他不正常，应立即关机。
关空压机操作顺序：1、按现场人机界面上的“停止”按钮，此时空压机、电机都开始减速直至停止。
2、如特殊情况需要紧急关机，请直接按下控制柜上的“急停”旋钮。
2.4、上位机操作开空压机操作顺序：1、运行前请检查是否有人在检修或处于可能发生危险的区域，空压机、电机、油、水、管路、控制系统是否正常完好，各项温度指标是否正常等。
2、在计算机上切换到要控制的空压机界面，如不是最新数据可手动刷新。
3、通过上位机观察三相电电压是否正常，若发现缺相或其他异常，请立即切断电源，检查原因或进行检修，检查其他指示参数是否正常。
4、观察上位机上的“单机”工作方式灯是否正常指示。
如果不指示，需将控制台方式选择开关旋至“单机”。
5、根据权限登入后，点击启动按钮，根据提示操作。
如正常，空压机开始工作，数秒钟后，计算机上显示空压机正常运行。
6、观察计算机上的电压、电流表的指示是否正常，各项数据是否正常，若电流过大或发现其他不正常，应立即关机。
关空压机操作顺序：1、在计算机上切换到要控制的空压机界面，如不是最新数据可手动刷新。
2、观察上位机上的“单机”工作方式灯是否正常指示。
如果不指示，则不能远程关机。
3、根据权限登入后，点击停止按钮，根据提示操作。
如正常，空压机减速停止工作。
数秒钟后，计算机上空压机显示停止。
2.5、自动恒压操作（无人职守）1、运行前请检查是否有人在检修或处于可能发生危险的区域，空压机、电机、阀、管路、控制系统是否完好，水池水位是否高于警戒水位等。
2、一切正常时，合上控制系统的电源，观察三相电电压是否正常，若发现缺相或其他异常，请立即切断电源，检查原因或进行检修。
3、将每台需要参与联机控制的空压机对应的现场控制柜的方式选择开关旋至“联动”。
4、在总PLC柜的人机界面上设定最大开机数等参数。
5、点击总PLC柜的人机界面上启动按钮，空压机开始自动起停。
2.6、控制参数及设定（人机界面和计算机均适用）设定压力——风包需要的恒定压力，变频器根据压力调节频率，实现恒压节能，此值为关键数据，决定空压机的运行状况。
如果设置过大，则空压机一直以50HZ的工频运行，造成空压机不能变频。
如果设置过小，则空压机一直以下限频率运行，造成供气不足。
实际压力——风包当前的实际压力，自动恒压时其值应该接近设定压力。
压力上限——压力过高的警戒数值，超过此值停车。
常用值为0.65。
压力下限——压力过低的警戒数值。
常用值为0.45。
压力冗差——压力需要调节的界限，常用值为0.005。
调节时间——压力调节周期，常用值20。
频率上限——频率最大值，常用值50。
频率下限——频率最小值，常用值45。
当低于此值时空压机出气少，产生的损耗大，是不经济的状态，为防止这种情况，设定频率下限。
卸载频率——卸载时变频器的输出频率。
