第1篇一、工程概况1. 工程名称：某矿井井下安装工程2. 工程地点：某省某市某县某矿井3. 工程规模：矿井年生产能力100万吨4. 工程期限：根据合同约定二、施工组织设计1. 施工队伍（1）项目经理部：由一名项目经理、一名技术负责人、一名质量负责人、一名安全负责人、一名材料负责人组成。
（2）施工队伍：由具有丰富井下安装经验的施工队伍组成，包括技术人员、施工人员、质检人员、安全管理人员等。
2. 施工设备（1）主要设备：吊车、钻机、绞车、提升机、通风机、排水设备等。
（2）辅助设备：测量仪器、电气设备、工具、材料等。
3. 施工工艺（1）施工准备1）现场勘查：对矿井井下环境进行勘查，了解地质条件、矿井布局、施工条件等。
2）施工方案编制：根据现场勘查情况，编制详细的施工方案。
3）施工图纸会审：组织施工图纸会审，明确施工要求。
4）施工人员培训：对施工人员进行安全、技术培训。
5）施工材料、设备准备：准备施工所需的材料、设备。
（2）施工过程1）施工测量：按照施工图纸进行施工测量，确保施工精度。
2）基础施工：按照设计要求进行基础施工，确保基础牢固。
3）设备安装：按照施工图纸和设备说明书进行设备安装，确保设备安装到位。
4）设备调试：对安装完成的设备进行调试，确保设备运行正常。
5）工程验收：按照国家有关标准和规范进行工程验收。
三、施工进度计划1. 施工准备阶段：15天2. 施工阶段：根据工程规模和复杂程度，制定详细的施工进度计划。
3. 工程验收阶段：10天四、质量控制措施1. 施工前，对施工人员进行技术交底，确保施工人员了解施工要求。
2. 施工过程中，严格执行施工图纸和规范要求，确保施工质量。
3. 施工过程中，加强施工质量检查，发现问题及时整改。
4. 施工完成后，组织专业人员进行质量验收，确保工程质量。
五、安全措施1. 施工前，对施工人员进行安全教育培训，提高安全意识。
2. 施工过程中，严格执行安全操作规程，确保施工安全。
霍州煤电集团沁安煤电有限责任公司中峪矿井副立井井筒工程施工组织设计中中平平能能化化建建工工集集团团有有限限公公司司二二〇〇一一一一年年十十一一月月目录第一章工程概况 (2)第一节设计概况 (2)第二节井筒地质及测量工作 (3)第三节施工准备工作 (9)第二章井筒施工 (9)第一节施工方案选择及井筒揭煤与防治水 (9)第二节施工方法 (12)第三节表土段施工 (13)第四节基岩段施工 (15)第五节通风 (23)第三章凿井辅助系统和设施 (25)第一节简述 ....................................................................................................................................第二节吊挂设施选型计算.........................................................................................................第三节供电 ....................................................................................................................................第四章劳动组织及进度指标. (46)第五章质量保证体系及技术措施 (47)第一节质量保证体系 (47)第二节质量标准及技术措施 (50)第六章安全技术措施 (54)第一节安全保证体系 (54)第二节安全技术措施 (56)第七章文明生产标准 (70)第八章工期保证措施 (71)第九章环境管理 (72)附图：副立井井检孔地质剖面图副立井井筒剖面图副立井井壁结构图副立井总平面布置图副立井提绞平面布置图副立井提绞立面布置图副立井井筒施工平面布置图副立井施工翻矸台立面布置图副立井施工吊盘加工图副立井施工锁口平面布置图副立井施工二层台平面布置图副立井施工天轮平台平面布置图副立井施工天轮平台立面布置图副立井施工高、低压供电系统图第一章工程概况第一节设计概况一、地理和交通位置中峪矿井位于山西省中南部的沁源、安泽和古县交界处，主体位于沁源县境内，矿区为一不规则的长条形，南北最长16 km，东西宽15km，行政区划隶属沁源县的李元、中峪、柏子、沁河和安泽县唐城、古县北平等乡镇管辖。

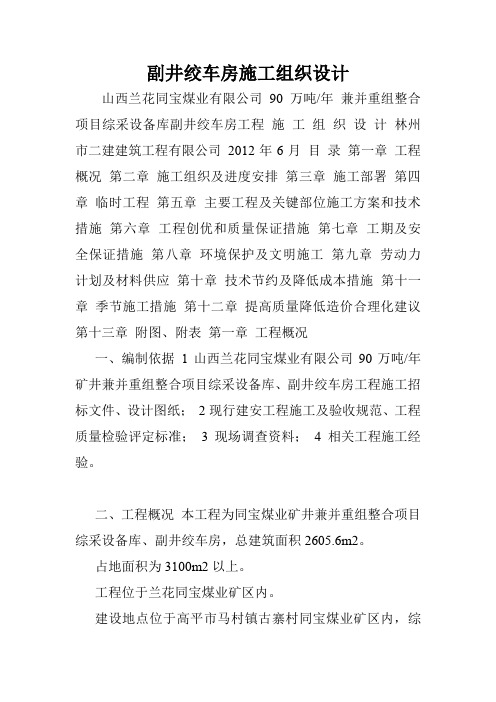

副井绞车房施工组织设计山西兰花同宝煤业有限公司90万吨/年兼并重组整合项目综采设备库副井绞车房工程施工组织设计林州市二建建筑工程有限公司2012年6月目录第一章工程概况第二章施工组织及进度安排第三章施工部署第四章临时工程第五章主要工程及关键部位施工方案和技术措施第六章工程创优和质量保证措施第七章工期及安全保证措施第八章环境保护及文明施工第九章劳动力计划及材料供应第十章技术节约及降低成本措施第十一章季节施工措施第十二章提高质量降低造价合理化建议第十三章附图、附表第一章工程概况一、编制依据1山西兰花同宝煤业有限公司90万吨/年矿井兼并重组整合项目综采设备库、副井绞车房工程施工招标文件、设计图纸；2现行建安工程施工及验收规范、工程质量检验评定标准；3现场调查资料；4相关工程施工经验。
二、工程概况本工程为同宝煤业矿井兼并重组整合项目综采设备库、副井绞车房，总建筑面积2605.6m2。
占地面积为3100m2以上。
工程位于兰花同宝煤业矿区内。
建设地点位于高平市马村镇古寨村同宝煤业矿区内，综采设备库建筑面积为2307.9m²门式钢架结构，复合彩钢板墙面和屋面，建筑层数为地上一层，建筑高度13.6m，副井绞车房工程为钢筋混凝土框架结构，建筑面积297.7m²,绞车房长22.9m，宽13m，檐口高度9.55m，单层框架结构，C30混凝土独立柱基础共14个，其工程内容包括建筑、装饰、暖气、给排水、供电、消防等项目。
现场施工条件三通一平已满足施工要求，施工用水、电已接入施工现场。
三、主要技术规范、规程1地基与基础工程施工及验收规范2混凝土结构工程施工及验收规范3钢结构工程施工及验收规范4屋面工程技术规范5建筑工程质量检验评定标准6钢结构工程质量评定标准7建筑电气安装工程质量检验评定标准8门式刚架轻型房屋钢结构技术规程9建筑结构焊接规程四、施工条件该工程位于同宝煤业矿区内。
施工区域比较狭窄，必须加强现场施工工序的合理安排，按流水作业的方式组织施工。

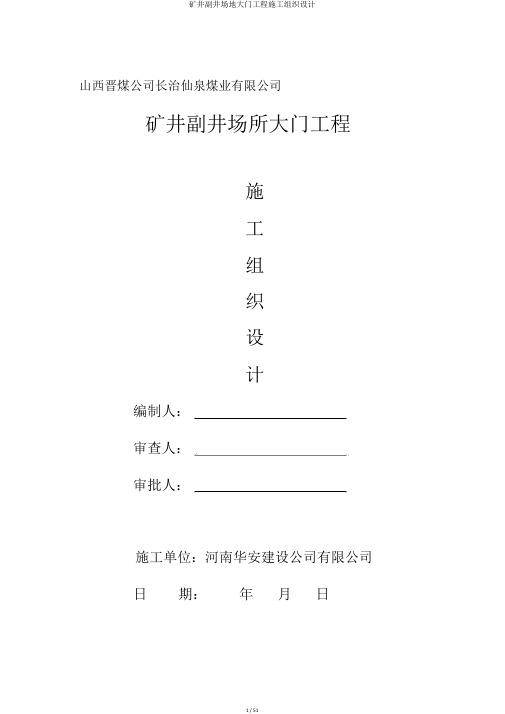

山西晋煤公司长治仙泉煤业有限公司矿井副井场所大门工程施工组织设计编制人：审查人：审批人：施工单位：河南华安建设公司有限公司日期：年月日第一章编制说明第一节编制的原则1.1.1 认真贯彻各级政府对建设工程的各项目标政策，严格履行建设程序。
1.1.2 依照建筑工程施工工序及其技术规律，坚持合理的施工程序和施工顺序。
1.1.3 在保证质量、安全的同时，采纳流水施工方法，并充分考虑本工程所处的地理环境和自然条件，科学安排工序。
第二节编制说明1.2.1 建设单位供应的施工图。
1.2.2 国家现行的有关标准、规范、操作规程和地方政府现行的有关标准、图集。
1.2.3 公司的现状和实力。
1.2.4 施工现场的环境和施工条件。
1.2.5 我司《质量系统文件》第二章工程概略第一节工程概略传达室、大门位于 **************建筑层数为：一层，建筑面积为：68.56 ㎡，建筑高度：，建筑耐火等级为：二级，防火分类为低层民用建筑，抗震布防烈度为：7 度，建筑结构安全等级为：二级。
所在地域的抗震布防烈度为七度，框架抗震等级为：二级，基础垫层混凝土强度采纳 C10 素混凝土垫层。
基础采纳整毛石 M5水泥沙浆砌浆，地圈梁混凝土强度等级为 C25；混凝土柱（墙）的强度等级为 C25，屋面混凝土梁（板）强度等级为： C25；结构柱、统过梁、压顶梁、过梁、栏板等，除结构施工图特别注明者外均采纳 C20。
本工程工期为： 120 天。
第二节地质及水文一、地质（1）依据地勘报告资料及筑物周边地况认识，基地范围地质状况与地勘报告基本符合，地形较平展。
上至下挨次为粉质黏土、可塑状残积粘性土、砂土状强风花岗岩、碎块状强风化花岗岩。
二、水文勘探时期，场所各钻孔均看法下水，属孔隙潜水种类，另基岩中另有一定量的裂隙水。
场所内陆下水水质对钢筋混凝土结构不拥有腐化性，对钢结构具弱腐化性。
第三节结构设计概略1、该工程为现浇钢筋混凝土框架，耐火等级为二级，抗震布防烈度为七度，基础采纳整毛石 M5水泥沙浆砌浆。
霍州煤电集团沁安煤电有限责任公司中峪矿井副立井井筒工程施工组织设计中中平平能能化化建建工工集集团团有有限限公公司司二二〇〇一一一一年年十十一一月月目录第一节设计概况 .......................................................第二节井筒地质及测量工作 .............................................第三节施工准备工作 ...................................................第二章井筒施工 ............................................................第一节施工方案选择及井筒揭煤与防治水 .................................第二节施工方法 .......................................................第三节表土段施工 .....................................................第四节基岩段施工 .....................................................第五节通风 ...........................................................第三章凿井辅助系统和设施 ..................................................第一节简述 ...........................................................第二节吊挂设施选型计算...............................................第三节供电...........................................................第四章劳动组织及进度指标..................................................第五章质量保证体系及技术措施..............................................第一节质量保证体系...................................................第二节质量标准及技术措施.............................................第六章安全技术措施........................................................第一节安全保证体系...................................................第二节安全技术措施...................................................第七章文明生产标准........................................................第八章工期保证措施........................................................第九章环境管理............................................................附图：副立井井检孔地质剖面图副立井井筒剖面图副立井井壁结构图副立井总平面布置图副立井提绞平面布置图副立井提绞立面布置图副立井井筒施工平面布置图副立井施工翻矸台立面布置图副立井施工吊盘加工图副立井施工锁口平面布置图副立井施工二层台平面布置图副立井施工天轮平台平面布置图副立井施工天轮平台立面布置图副立井施工高、低压供电系统图第一章工程概况第一节设计概况一、地理和交通位置中峪矿井位于山西省中南部的沁源、安泽和古县交界处，主体位于沁源县境内，矿区为一不规则的长条形，南北最长16km，东西宽15km，行政区划隶属沁源县的李元、中峪、柏子、沁河和安泽县唐城、古县北平等乡镇管辖。
专用回风立井及副斜井施工组织设计前言某煤业有限公司始建于1984年,是根据某省煤矿企业兼并重组整合工作领导组办公室文件晋煤重组办发…2009‟52号文《关于阳泉市营、某县、郊区、平定县煤矿企业兼并重组整合方案（部分）的批复》批准的单独保留矿井, 开拓方式为斜井，属高瓦斯矿井，煤层自燃等级Ⅲ级，开采煤种为贫煤，现隶属某省煤炭运销总公司阳泉分公司某县公司。
批准开采8#、9#、15#煤层，原设计生产能力21万吨/年，整合后生产规模为90万吨/年，井田东西长2.60km，南北宽1.50km，面积3.0316km2，地质储量4700万吨。
本次建设项目为专用回风立井及副斜井井筒工程。
本施工组织设计编制依据为：1、煤矿井巷工程质量检验评定标准（MT 5009-94）；2、煤矿井巷工程施工及验收规范（GBJ213-90）；3、工程建设标准强制性条文矿山工程部分（建标[2001]92号）；4、建筑工程施工质量验收统一标准（GB50300-2001）；5、建筑地基基础工程施工质量验收规范（GBJ50202-2002）；6、地下防水工程质量验收规范（GB50208-2002）；7、砌体工程施工质量验收规范（GB50203-2002）；8、砼结构工程施工质量验收规范（GB50204-2004）；9、屋面工程质量验收规范（GB50207-2002）；10、建筑地面工程施工质量验收规范（GB50209-2002）；11、建筑装饰装修工程施工质量验收规范（GB50210-2002）；12、民用建筑工程室内环境污染控制规范（GB50325-2001）；13、钢结构工程施工质量验收规范（GB50205-2001）；14、木结构工程施工质量验收规范（GB50206-2002）；15、建筑给排水及采暖工程施工质量验收规范（GB50242-2002）；16、通风与空调工程施工质量验收规范（GB50243-2002）；17、工程建设标准强制性条文房屋建筑工程部分；18、《某煤炭运销集团某煤业有限公司专用回风立井及副斜井工程项目》招标文件；19、《某煤炭运销集团某煤业有限公司回风立井井筒平、断面图及工程量表》；20、《某煤炭运销集团某煤业有限公司回风立井井筒剖面图》；21、《某煤炭运销集团某煤业有限公司回风立井井筒风硐（安全出口、下部连接）平、剖、断面图》；22、《某煤炭运销集团某煤业有限公司副斜井井筒平、剖、断面图及工程量表》；23、《某煤炭运销集团某煤业有限公司副斜井井筒上部（下部、水沟、台阶）放大平、剖、断面图及》；除上面列出的主要技术规范与规程外，实际施工时还应依据本项目的图纸及特殊工种的标准执行相应的国家及行业规范、规程。
*******有限公司铁矿副井工程掘砌施工组织设计******有限责任公司二0一二年十一月七日目录前言、编制原则及编制依据…………………………………第一章工程概况…………………………………………第二章凿井施工方案及机械化作业线配置……………第三章施工准备工作及施工总平面图布置……………第四章井筒及相关硐室施工工艺………………………第五章工程进度计划及保证措施………………………第六章资源配置及主要技术经济指标…………………第七章工程质量、质量保证措施………………………第八章安全技术措施……………………………………第九章文明施工及环保…………………………………第十章施工中需要补充的专项安全技术措施…………前言********有限公司铁矿位于蒙古国达尔汗省夏林河县东北100km处，至县城有简易草原公路相通。
蒙古国达尔汗省东南边界与中国内蒙古自治区二连浩特市接壤，设有二连浩特口岸。
矿区距二连浩特口岸约600km，有草原公路相连，二连浩特口岸距二连浩特市约10km，均为柏油路面，交通比较方便。
在认真分析斜坡道掘砌工程施工有关图纸及地质资料的基础上，根据本工程设计的特点，结合我司施工装备和技术能力，编制了此项工程的施我们工组织设计。
工程质量目标：斜坡道施工矿建工程优良。
安全管理目标：无重伤、无死亡。
我们在本工程的建设中，将主动接受建设单位的监督和指导，强化企业管理，积极采用新技术、新材料、新设备、新工艺，以一流的管理，一流的施工技术和装备，创造出一流的施工质量和速度，按工期要求，保质保量地完成此项工程的施工。
一、编制原则：1、认真执行国家的各项建设方针和技术政策，在确保施工安全、工程质量和工期目标的前提下，科学合理地组织施工。
2、积极推广应用新技术、新工艺、新设备、新材料，优化施工方案，合理安排施工顺序，组织平行交叉作业，加快施工准备工作进度。
3、提高机械化程度水平，改善工作环境和劳动条件，提高劳动生产率，缩短建井工期。
***煤业有限责任公司***煤矿整合工程施工组织设计方案编制单位：***建筑工程有限公司二〇〇九年七月二十日目录一、整合扩能工程基本情况 (1)（一）、矿井概况 (1)（二）、整合工程项目审批情况 (2)（三）、整合前矿井的基本情况 (3)（四）、整合工程项目主要生产系统设计 (3)二、建设区的现状 (4)（一）、通风系统 (4)（二）、提升运输系统 (5)（三）、排水系统 (5)（四）、供电 (6)（五）、安全监控 (6)三、整合工程施工组织安排 (6)（一）、施工顺序安排（详见井巷工程综合进度图） (6)（二）、工程量及工期安排（详见井巷工程综合进度图） (10)四、施工组织方案 (10)（一）、成立整合工程项目建设指挥部技术小组 (11)（二）成立安全生产办公室 (12)五、安全技术措施 (13)六、附件 (13)**煤业有限责任公司***煤矿整合工程施工组织设计方案****煤业有限责任公司（***煤矿）整合工程初步设计和安全专篇已经分别通过省经信委、***煤监局的批准，现矿井已申报开工令，并开展了相关施工准备工作。
针对矿井现状，公司组织相关工程技术人员对工程实施过程中的通风、运输、排水、供电、瓦斯治理等工程项目进行了认真分析研究，在符合初步设计和安全专篇的前提下，决定对工程施工顺序进行调整，特制定本方案。
一、整合扩能工程基本情况（一）、矿井概况******煤业有限责任公司***煤矿（以下简称***煤矿）系由原***省******煤矿整合相邻的****铁矿（煤矿）资源而保留的矿山，位于****境内，距***城**镇直线距离约23.5km，属股份合作制企业。
根据《***省人民政府办公厅***市煤炭资源整合方案的复函》（**办函［2007］16号）文件精神，******煤业有限责任公司（***煤矿）为整合主体矿井整合*****硫铁矿（煤矿），并在原基础上进行扩能建设，矿井设计规模150kt/a，服务年限为7.9年。
一、工程概况本工程为某矿业企业主副井提升系统施工，井架安装是其中的关键环节。
为确保井架安装质量、安全、进度，特制定本专项方案。
二、安装目标1. 井架安装质量达到设计要求，确保井架结构稳定、受力均匀。
2. 井架安装过程安全有序，杜绝安全事故发生。
3. 井架安装进度符合施工计划，确保工程顺利进行。
三、安装范围1. 临时吊挂设施拆除2. 临时凿井井架拆除3. 永久封口盘安装4. 井架主体结构安装5. 辅助设施安装（如天轮平台、稳车等）四、安装方法及工艺1. 临时吊挂设施拆除（1）利用50t汽车吊进行拆除，确保安全；（2）按照拆除顺序，先拆除临时吊挂设施，再拆除临时凿井井架；（3）拆除过程中，注意保护井筒及周围设施。
2. 临时凿井井架拆除（1）拆除顺序：先拆除顶部天轮平台，再拆除井架主体；（2）拆除过程中，确保井架稳定性，防止倾倒；（3）拆除后的井架部件集中堆放，便于后续安装。
3. 永久封口盘安装（1）根据井筒直径和封口盘尺寸，进行定位；（2）使用吊车将封口盘吊装至井口；（3）调整封口盘位置，确保水平；（4）焊接固定封口盘，确保其稳定性。
4. 井架主体结构安装（1）根据设计图纸，进行井架主体结构组装；（2）采用分段吊装的方式，将井架主体吊装至井口；（3）调整井架主体位置，确保水平；（4）焊接固定井架主体，确保其稳定性。
5. 辅助设施安装（1）天轮平台安装：根据设计要求，将天轮平台吊装至井架顶部，并进行固定；（2）稳车安装：根据设计要求，将稳车安装至井架主体，并进行调试；（3）其他辅助设施安装：按照设计要求，完成其他辅助设施的安装。
五、安全措施1. 安装过程中，严格遵守国家有关安全法规和操作规程；2. 加强施工现场安全管理，确保施工人员安全；3. 安装过程中，做好防火、防尘、防毒等措施；4. 定期对施工人员进行安全教育培训，提高安全意识。
六、进度安排1. 临时吊挂设施拆除：3天；2. 临时凿井井架拆除：5天；3. 永久封口盘安装：2天；4. 井架主体结构安装：7天；5. 辅助设施安装：5天。
三、施工准备工作1、技术准备工作A、组织工程技术人员认真学习贯彻《煤矿扩建工程初步设计说明书》《煤矿扩建工程初步设计安全专编》等有关规程规范。
B、组织工程技术人员和施工单位共同编制单项工程施工作业规程、措施。
C、工程技术人员要保证做好施工图的供应。
D测量利用原有的测量基点和井筒十字桩及其现有巷道坐标资料。
2、工程准备A、场地平整利用现有的工业广场具备施工条件，不需要较大的平整工作。
B供电利用矿现有10/0.4kV变电所，供主扇、绞车、压风机、水泵等电气设备用电。
C、供水利用矿现有的生活、工业用水。
D地面排水地面排水利用现有的地面排水系统。
E、临建设施利用矿现有的设施，不再建设新的设施。
F、通讯利用矿现有的程控xx交换机，负责井口、各车间及办公室、井下的通讯联络。
G测量利用原有的测量基点和井筒十字桩及其现有巷道坐标资料。
3、物资准备A、掘进工作面所需要的设备掘进工作面设备配置表（每个掘进面）、掘进工作面所需要的材料注：各类物资为3个月的需用量C、各类辅助材料、劳动力准备A、安全劳动定员采用“四、六”工作制度，即每天分为四班，每班工作时间为六小时。
本矿井将以"高起点、高标准、高效率、高效益"的设计原则，建成一个技术先进、安全可靠、效益良好的矿井，矿井生产机构设置采用扁平化管理模式。
本报告初步确定组织机构基本架构为，1个采煤队、2个掘进队、1个机电运输队。
井下生产工人工作制度为“四、六”制，地面工人及管理人员工作制度为“三、八”制。
劳动定员表见表矿井劳动定员表矿井安全劳动定员主要包括安全管理、安全检查、安全监测、安全救护等专职人员，按岗位本矿井共需安全劳动定员83人。
其中：安全专职人员68人, 安全管理人员15人；生产中可根据实际的安全人员需求做相应调整。
本煤矿安全专用工程设施劳动定员包括：a、矿井通风、粉尘检测专职人员；b、矿井防尘、防爆、隔爆工程设施操作、维护专职人员；c、矿井安全装备和仪器仪表保管、维护、收发专职人员；d、矿井安全监测监控系统巡视、维护专职人员；e、井上、下消防材料库（硐室）材料、器材发放、保管专职人员；f、瓦斯抽放工程人员；g、瓦检员；h、安检员；i、j、防灾工程人员；k、防灭火人员l、井口急救站医护人员m特殊电工。
山西阳泉保安煤矿 副井井架安装施工组织设计
中煤四处保安安装项目部 ２００６年１１月１０日 2
山西阳泉保安煤矿副井井架安装施工组织设计 编 制 人 庞 来 ２００６年１１月１０日
审 批 意 见
技术负责人 庞 来 2006年11月10日 施工负责人 庞 来 2006年11月10日
技术质量部
安全检查部 总 工 3
目 录 第一章 工程概况．．．．．．．．．．．．．．．．．．4 第二章 井架安装起立方案．．．．．．．．．．．．．．5 第三章 施工准备．．．．．．．．．．．．．．．．．．6 第四章 井架组装．．．．．．．．．．．．．．．．．．7 第五章 斜架的平移与起立．．．．．．．．．．．．．．9 第六章 立架的平移与起立．．．．．．．．．．．．．．16 第七章 井架找正与辅助设施安装．．．．．．．．．．．16 第八章 质量保证措施．．．．．．．．．．．．．．．．17 第九章 安全保证措施．．．．．．．．．．．．．．．．18 第十章 施工组织安排．．．．．．．．．．．．．．． 21 第十一章 施工进度计划．．．．．．．．．．．．．．． 22 第十二章 施工机具、材料计划．．．．．．．．．．．． 23 附录一 50ｔ地锚横钢管选择核算．．．．．．．．．．． 26 附录二 ７.5～50t锚点用料及几何尺寸．．．．．．．．．．．27 附录三 3～5t锚点用料规格及锚点祥图．．．．．．．． 28 附图一 井架组装场地平面布置图 附图二 ７.5～50t锚点祥图 附图 斜架平移示意图 附图 立架平移示意图 附图 地锚布置示意图 4
第一章 工程概况 一、 井架概述
山西保安煤矿副井井架为组合箱型号断面斜柱式（L-A型），它由斜架和
立架两部分组成。斜架为由钢板焊接而成的封闭箱型结构；立架为由型钢焊接而成的桁架式结构。斜架和立架之间通过标高26.0米处的牛腿、标高为30.33米和36.33米处的平台相连接。井架上分加别在标高31.0米和37.0米处设两个天轮平台,安装2个φ3.5米的多绳天轮。 1、斜架技术参数 斜架垂直高度42.3米，斜长为44.006米，上宽跨距5.5米，下宽 跨距15.0米，安装仰角71.367°。总重约为104.653t。 2、立架技术参数 立架的垂直高度为26.725米，断面外形尺寸为4200×5500mm。总重约为70t。 二、 主要技术特征： 1、 用途：担负副井人员、矸石、设备等提升任务； 2、 提升机：JKMD-3.5×4(I)E； 3、 提升速度：8.02m/S；提升加速度：0.70m/S2； 4、 天轮直径：φ3500mm，重18.0t； 5、 提升钢丝绳：32ZAB6V×33+SF1670ZZ615（破断力615KN），共4根。最大静张力343.7KN,最大静张力差54.23KN. 6、 提升容器：宽罐笼GDG1/6/2/4K，重12789Kg；窄罐笼GDG1/6/2/4，重（加配重）12789Kg。 7、 起重设备：斜架头部设单梁起重机，起重量20t，LK=5.5m. 三、 施工组织设计编制依据 1、 施工合同书； 2、 井架设计施工图（S1201-607）； 5
3、 《煤矿安装质量检验评定标准》MT5010-95； 4、 《石油化工吊装工作手册》； 5、 《机械设计手册》； 6、 《煤矿安全规程》（2005） 7、 《钢结构工程施工质量验收规范》（GB50205-2001） 8、 设备起重吊装工程手册
第二章 井架安装起立方案 一、 方案 1、组装： 井架运至现场后，在井口外组装。（见布置示意图） 2、平移：利用2台分别为300t和200t吊车对斜架进行平移，使其置于起立的设计位置；立架在斜架起立后，也利用吊车把其移至井口。 3、起立 斜架起立采用翻转法。斜架根部装铰链，斜架下部靠近其基础，铰链下部装于斜架基础上，上部装于斜架跟部。用2台吊车将斜架抬头到65度，然后用2台10t稳车将其扳起翻转竖起到约75度。（略大于设计位置71.367度）。根据现场条件确定,把后扳绳的西地锚设置在距井架基础60米,距提升中心线15米的地方,与提升中心线的偏角约为5.084°，地锚规格的选型按承担全部后扳力计算；实际使用中让该地锚承担全部的后扳力量。东侧的后扳地锚布置在距井架基础60米，距提升中心线 32 米的地方，与提升中心线偏角约为18.54°，东侧地锚为辅助地锚，地锚规格选型按承担后扳力量的1/3计算。 立架利用2台吊车合抬吊起，置于井口锁口梁上。并进行操平找正。 最后，把斜架的后扳绳溜放到设计角度位置，使斜架的牛腿搭放于立架的顶面，操平找正后，完成斜架和立架的连接。
6
二、 主要工程内容及施工顺序 1、平整场地，井口外组装井架 2、埋设地锚，布置起吊稳车、机具等 3、斜架平移并起立 4、立架平移并起立 5、立架、斜架的操平、找正与连接 6、平台、梯子、起重机、天轮、围板等附属设施安装 7、拆除起吊设施
第三章 施工准备工作 1、组织技术人员，认真审阅研究设计图纸，发现问题要及时向有关方面反映并作出解决。 2、向所有参加施工的人员贯彻《施工组织设计》，学习《煤矿安装工程质量检验标准》的有关内容，熟悉工序和施工步骤，加强安全意识。 3、施工技术员及骨干要事先深入现场，了解现场布置情况，确定井架布置位置和起吊方案和方法。 4、培训焊工、起重工取得相应等级合格证。 5、委派专人对施工设备要进行全面检查，确保其达到完好状态，特别是稳车的刹车系统，必须可靠灵敏。 6、检查所要使用的每条钢丝绳的质量，对于主扳绳、后溜绳等不允许有断丝现象，并要作拉力试验。对其它绳则应按其使用条件进行计算。凡不能满足使用要求者绝对不能使用。 7、认真栓修滑车、千斤顶、手动葫芦等机具，尤其对滑车要进行解体检修，凡有问题不能修好的要用漆标示“禁止使用”字样，并单独存放。 7
8、测量工具和仪器要经计量检验部门校核，如水平尺、直角尺、水准仪、经纬仪等，精度达不能要求不得使用。 9、施工所用材料到场后，必须先行入库验收，杜绝伪劣产品。合格材料厂产品才可发放到施工班组使用。 10、施工前要对井架基准点、线进行验收与复核，并索取有关技术资料。 11、施工前，组织有关方人员对井架基础进行检查验收，合格后，方可使用。 12、施工前要对照图纸认真检验井架构件质量、数量，是否达到要求，否则由责任方处理。 13、基础验收完毕后，要根据井架底板尺寸和基础预留孔的位置，确定基础垫铁位置，剁好麻面。
第四章 井架组装 一、斜架组装顺序与方法 1、搭平台。 平整组装平台处的场地，平台由方木垛（或者专用钢管架）组成，各平台所处的位置用电夯机夯实，井架每道接口两端各设一平台，平台最下层要方木排成木排，以增大接触面。 2、先将各部构件就位，停一小时后观察平台平整度，如有变化，要做调整。 3、平台稳固后，从斜架底部往上依次对口焊接。 4、斜架主体全部拼装后，要对其进行质量检验。校核各部尺寸及整体尺寸。 5、斜架组装焊接完毕后，进行整体质量检验评定。 6、斜架平移到位后，按照设计位置安装下铰链与上铰链。 三、 井架组装要求 8
1、斜架箱形构件之间接口为一级焊缝，其它构件为二级焊缝。 2、焊接采用手工电弧焊方式。 3、焊条必须符合设计要求。 4、焊条使用前，必须按照质量证明书书的规定进行烘焙，烘焙后的焊条应放在保温箱内随用随取。 5、焊缝附近表面现象的防腐层、油污、锈蚀要用磨光机或砂轮清理干净。 6、不准在雨雾雪中施焊，当环境温度低于-5℃时，施工要采取对焊件的保温措施。 7、每道焊口施焊前，铆工复查接口偏差尺寸，符合要求后方可施焊。 8、每道焊缝焊接形式及焊缝尺寸要严格遵照图纸设计要求。 9、对于箱型杆件为了防止焊接而带来的变形，在具体施焊时要先用Φ3.2mm焊条进行跳焊，跳焊高度不大于焊缝设计高度的2/3，焊缝长度为75mm～100mm，空焊距离为150mm～200mm。 10、随后用Φ4.0mm焊条充填连续焊接,每条焊缝焊接方向与前一次相反。 11、表面焊缝用Φ5.0mm焊条焊接，焊接方向与前一次相反。 12、在焊接过程中同一段焊缝不同层的起弧点要相互错开。 13、每道焊口要固定一人焊接，焊接完毕后，做好标记，并做好记录。 14、焊接完毕后，其外表用砂轮修整，使外表面平整。 15、斜架拼装第一道焊缝结束后，要进行超声波控伤，对焊缝质量进行全面检查，检查时要请监理单位参加。 16、所有焊缝都必须进行外观检查，焊缝表面严禁有裂纹、夹碴、焊瘤、烧穿、弧坑、针状气孔或溶合性飞溅物等缺陷，焊缝尺寸必须符合设计要求。 17、对一级焊缝要用超声波全部检查，并用X射线抽查2%和焊缝长度对于二级灶缝则用超声波抽查焊缝长度的50%，若有疑点时用X射线透照复验若发现有超标缺陷则要用超声波全部检查。 18、焊缝质量达到《煤矿安装工程质量检验评定标准》和《钢结构工程施工及验收规范》中的有关要求。
