煤矿施工组织设计(风井)(DOC67页)施工组织设计项目经理：廖诗长编制：蔡永川浙江温州第二井巷工程公司二〇一二年四月项目部会审人员签字项目建设指挥部会审单位及人员签字目录前言 (5)第一章工程概况与施工建设条件 (6)一、工程概况 (6)二、地理位置 (6)三、地势地貌及水系 (6)四、气候条件及地震烈度 (6)五、地层分布及地质构造 (7)六、可采煤层特点 (8)七、瓦斯 (10)八、水文地质条件 (10)九、施工条件 (11)第二章、施工预备 (11)一、开工前的预备工作 (11)二、施工期间的预备工作 (12)三、工程材料、设备的进场打算 (12)第三章、井筒施工技术方案 (14)一、井筒设计参数 (14)二、施工方案与施工顺序 (14)三、新技术的应用 (14)第四章、施工工艺和施工方法 (14)一、施工定位与工艺流程 (14)二、施工方法 (15)三、工作面防治水 (19)第五章、施工辅助系统 (22)一、提升系统 (22)二、给水和排水系统 (22)三、压风系统 (22)四、供电系统 (22)五、通风系统 (23)六、通讯、信号、照明及监控线 (24)七、测量 (24)八、安全监测监控系统 (24)九、人员定位系统 (24)第六章施工预备和施工总平面布置 (24)一、施工预备 (24)二、施工总平面布置 (25)第七章、治理机构、劳动组织 (25)一、治理组织形式 (25)二、劳动作业组织 (25)三、劳动力配备 (27)四、施工组织治理制度 (27)五、技术经济指标 (27)六、安全应急预案 (28)第八章、施工排队和工期 (29)一、进度指标 (29)二、工期排队和工期 (30)三、工期保证措施 (30)第九章、质量操纵与质量保证措施 (31)一、质量目标 (31)二、质量操纵总体要求 (31)三、施工预备时期的质量操纵 (33)四、施工时期的质量操纵 (37)五、竣工时期质量操纵 (41)六、质量连续改进 (42)第十章、文明施工及环境爱护措施 (43)一、文明施工措施 (43)二、环境爱护措施 (43)第十一章、安全生产措施 (44)一、治理与组织措施 (44)二、运输安全措施 (45)三、放炮措施 (46)四、机电设备治理 (48)五、通风瓦斯治理 (50)六、防冶煤与瓦斯灾难及煤与瓦斯突出治理措施 (54)七、防尘安全治理措施 (56)八、顶板安全技术治理措施 (56)九、风钻打眼安全技术措施 (57)十、永久支护安全技术措施 (58)十一、防治火灾措施 (58)十二、防治水措施 (59)十三、无打算停电、停风安全措施 (60)第十二章质量安全检查制度 (62)第十三章工期、质量承诺书 (63)附：1、施工进度打算表2、相关证件〔复印件〕前言新化煤矿五号井位于金沙县西南方向，行政区划属金沙县新化乡。
风井井筒施工组织设计目录第一章工程概况一、工程概况二、编制依据三、交通地理位置四、地形、地貌及气候条件五、水文地质第二章开工前的准备工作一、技术准备二、施工队伍准备三、施工现场准备四、设备材料的准备五、临时锁口第三章施工方案的选择一、表土段施工方案二、基岩段施工方案三、与井筒相连接的相关工程施工方案第四章施工工艺一、采用“四新”加快施工速度二、井颈段施工三、基岩段施工四、与井筒连接的工程施工五、施工中的关键技术（关键部位）第五章施工辅助系统一、提升系统二、井筒悬吊设施及施工辅助系统三、井口地面辅助设施第六章施工组织与管理一、施工组织管理机构二、井筒劳动组织安排第七章施工进度计划与进度控制一、工期安排与进度控制二、工期保证措施第八章施工安全技术措施、灾害预防措施及安全体系一、安全管理措施二、施工技术安全措施三、灾害预防及冬雨季施工措施第九章工程质量检测管理措施和质量保证体系第十章文明施工及环境保护措施第十一章附图、表第一章工程概况一、工程概况1、主要技术特征井口座标：X=0.000Y=0.000Z=0.000m井筒落底标高：0.000m井筒全深：*m断面积：表土段：S掘=*m2,S净=*m2基岩段：S掘=*m2，S净=*m2砼永久支护：C30井筒涌水量：5m3/h瓦斯情况：高瓦斯围岩类别：4~6二、编制依据1、招标文件；2、风井井筒、风硐、安全出口平、剖、断面图；3、《矿山井巷工程施工及验收规范》、《煤矿井巷工程质量检验评定标准》，MT5009-94；4、《煤矿安全规程》；5、《煤矿建设井巷工程定额》、《煤炭建设井巷工程辅助费综合预算定额》。
三、交通、地理位置四、地形、地貌及气候条件本区属于典型的大陆性气候，春季风大雨少，夏季炎热干燥，秋季温暖湿润，冬季寒冷少雪。
一年四季分明，主导风向为西风，冻土深度0.8m。
五、水文地质情况本区城内根据标书介绍，水文地质条件较为简单，涌水量按5m3/h 考虑，施工中如遇涌水量增大，视具体情况制定相应的安全技术措施。
目录1、工程概况2、施工准备2.1 技术准备2.2 现场准备2.3 资源准备3、施工技术方案简述3.1 施工顺序及施工流水段划分3.2 采用的主要施工技术4、主要分部分项工程施工方案4.1地基与基础工程4.2主体工程4.3外脚手架工程4.4楼地面工程4.5门窗工程4.6装饰工程4.7屋面工程4.8安装工程5、保证工程质量的技术措施5.1 一般规定5.2 冬雨季施工技术措施6、安全保证措施6.1确保施工安全的管理措施6.2确证施工安全的技术措施7、施工临时用电措施8、施工进度安排9、附图表9.1 施工组织机构框图9.2 施工平面布置图9.3 施工进度网络图9.4 劳动力需用量计划表9.5 投入本工程主要施工机械及检测仪器表1、工程概况本工程为淮南矿业集团公司新庄孜矿井地面压风机房工程，建筑面积548.90m2。
耐火等级二级，建筑工程等级三级，屋面防水等级Ⅲ级,七度设防结构抗震等级二级。
单层框架结构，其中○1-○4轴层高为5.0m；○5-○10轴层高为8.2m，5.0m标高处为牛腿，其上设有吊车梁。
独立柱基础，埋深2.1m，±0.000以下墙体采用M7.5水泥砂浆砌MU10机制砖，±0.000以上填充墙采用M5混合砂浆砌MU10机制砖，柱、梁、板砼标号C20，垫层C10;砼保护层：基础40、柱30、梁25、板15。
基础下采用水泥粉喷桩地基处理。
内墙粉刷、外墙粉刷并粘贴饰面砖；顶棚为现浇砼顶棚；轻钢龙骨纸面石膏板吊顶；油漆为灰绿色金属面油漆；地面辅设浅黄色地砖；屋面防水层为SBS防水，保温层为1:10水泥膨胀珍珠岩，2%找坡最薄处30厚；门窗：内门均为木门，其他为铝合金门窗. 有附属工程风包棚，冷却塔、水池及泵房。
2、施工准备2.1.技术准备2.1.1领取施工图纸，抓紧收集工程适用的有关规范、标准图集等各项技术资料及有关工程质量、安全、文明施工方面的有关规定。
图纸及技术资料要尽快发给工程技术人员阅读，弄清设计意图、工程概况、工程结构特点及技术要求，学习有关规范、标准、规程及施工工艺。
中间风井施工方案目录一、前言 (2)1.1 编制依据 (3)1.2 工程概况 (3)二、施工准备 (4)2.1 施工组织 (5)2.2 施工材料 (6)2.3 施工设备 (7)三、施工方法 (8)3.1 风井开挖 (9)3.2 管道安装 (10)3.3 风井内部施工 (11)3.4 风井防水处理 (12)3.5 风井封顶 (13)四、施工进度计划 (15)五、安全措施 (15)5.1 一般安全措施 (16)5.2 特殊安全措施 (17)六、环境保护 (18)七、质量控制 (19)八、应急预案 (20)一、前言随着我国基础设施建设的不断推进，风能作为一种清洁、可再生的能源，已经成为了国家能源战略的重要组成部分。
在风力发电场的建设过程中，中间风井作为风力发电机组的关键部件之一，其施工质量直接影响到风力发电场的运行效率和安全性能。
制定一套科学、合理的中间风井施工方案，对于确保风力发电场的安全稳定运行具有重要意义。
本文档旨在为风力发电场中间风井施工提供详细的指导和建议，以确保施工过程的质量和进度。
在编制本方案时，我们充分考虑了国内外风力发电场中间风井施工的实际情况和技术发展趋势，结合了相关标准和规范的要求，力求使本方案具有较高的实用性和指导性。
本方案分为五个部分：第一部分为概述，主要介绍了中间风井施工方案的目的、背景和依据；第二部分为施工准备，包括施工组织设计、人员培训、材料设备采购等；第三部分为施工过程，详细阐述了中间风井的施工方法、技术要求和质量控制措施；第四部分为安全管理，重点介绍了施工现场的安全管理措施和应急预案；第五部分为总结与展望，对本方案的实施效果进行了总结，并对未来风力发电场中间风井施工的发展提出了展望。
1.1 编制依据国家及地方相关法规政策。
在方案编制过程中，我们严格遵守国家和地方政府有关建筑工程安全、环保、质量等方面的法规政策，确保施工过程的合规性。
现行设计规范与标准。
本方案参照了行业内的最新设计规范和标准，包括但不限于《建筑工程设计规范》、《建筑施工安全规范》等，确保设计方案的科学性和实用性。
第一章工程施工技术方案1设计要点针对井筒特征，冻结方案以“安全第一、防断管、少挖冻土、确保按期完成”为原则，确保井筒施工安全为目的，方案设计要点如下：(1)采取主冻结孔加辅助冻结孔的冻结方式，其中主冻结孔采用一次冻全深的冻结施工方案。
(2)采用信息化施工，实时监测冻结壁的发展情况，确保施工安全。
(3)为了掌握冻结壁温度场及其变化规律，应用OC-1010型计算机测温系统。
(4)根据温度应力场对基岩含水层进行验算，以保证掘进施工的安全。
2冻结方式根据回风立井井筒掘砌速度100m/月的施工要求，为了保证冻结壁的有效厚度，实现井筒尽快开挖。
经过对冻结壁形成及井筒掘进速度情况进行动态分析，以井筒掘至各水平时，冻结壁能够保证连续安全掘砌施工为原则，采取主冻结孔加辅助冻结孔的冻结方案。
3冻结深度的确定依据招标文件中确定回风立井冻结深度为472m，终止在粗砾岩中。
冻结孔深度确定如下：主冻结孔采取一次冻全深的冻结方式，冻结深度为472m；辅助孔冻结深度为250m。
4冻结技术参数的确定根据井筒工程地质条件，冻结参数确定如下：(1)积极冻结期盐水温度为-30～-32℃，维护冻结期盐水温度为-24～-26℃，盐水比重取1.27。
(2)冻结壁厚度根据小庄矿井基岩段地层的水文工程地质条件，设计中搜集了我单位在陕西胡家河煤矿风井、内蒙虎豹湾主井等类似地质条件下的冻结施工经验，冻结壁计算采用有限段高公式()σξkhPE⨯⨯⨯-=13计算，计算参数及结果见表2-1。
6冻结管结构设计冻结孔均下置φ140×5mm无缝钢管（200m以上），φ140×6mm无缝钢管（200~300m），φ140×7mm无缝钢管（300m以下）各类冻结管在250m以上采用内接箍连接方式，250m以下采用外接箍连接。
7测温孔设计为了准确掌握冻结温度场变化情况，设计3个测温孔。
测1#孔布置在地下水流上方主孔圈径外侧主面上，距布孔圈径1.2m，孔深为472m；测2#孔布置在主孔终孔孔间距最大处圈径外侧界面上，距布孔圈径1.2m,孔深为472m；测3#孔布置在辅孔终孔孔间距最大处圈径内侧界面上，距布孔圈径0.5m，孔深为250m；测温管采用φ108×5mm无缝钢管，外接箍连接。
xx矿区开发建设有限责任公司xx矿井回风立井井筒冻结工程施工组织设计中煤第五建设公司特殊凿井处二○一一年八月十三日施工组织设计编写人员表施工组织设计会审人员表陕西彬长矿区开发建设有限责任公司小庄矿井回风立井采用立井开拓方式，因其地质及水文地质条件复杂，采用普通法施工难以通过，为加快矿井建设速度，确定采用冻结法施工。
我处承担了回风立井井筒冻结工程的施工，并依据投标书所确定的技术方案，进一步优化，编制了回风立井井筒冻结工程施工组织设计。
编制设计的主要依据是：(1) 陕西省彬长矿区开发建设有限责任公司小庄矿井副立井井筒检查勘察地质报告；(2) 陕西彬长矿业集团有限公司小庄矿井回风立井井壁结构；(3) 陕西彬长矿业集团有限公司小庄矿井回风立井井筒检查钻孔柱状图；(4)《矿山井巷工程施工及验收规范》(GBJ213-90)；(5)《煤矿井巷工程施工质量评定标准》(MT5009-94)；(6)《煤矿安全规程》。
第一章工程概况 (1)1 矿井概况 (1)2 井筒地质特征（甲方未提供地质资料，要求参考主、副井资料） (1)2.1地层 (1)2.2 构造概述 (3)2.3 各含水地层水文地质特征 (4)2.4 地下水化学类型 (5)3 岩石工程地质特征 (5)3.1 井筒岩石物理学性质 (5)3.2 岩土工程地质评述 (5)第二章工程施工技术方案 (8)1 设计要点 (8)2 冻结方式 (8)3 冻结深度的确定 (8)4 冻结技术参数的确定 (8)5 钻孔布置设计 (9)6 冻结管结构设计 (12)7 测温孔设计 (12)8 水文孔设计 (12)8.1 水文孔滤水管位置 (12)8.2 封止水位置 (12)9 冻结壁形成预测 (12)9.1 主要含水层冻结壁交圈时间 (12)9.2 井筒开挖标准 (13)9.3 井筒开挖时间 (13)9.4 冻结壁形成预测 (13)第三章冻结制冷系统设计 (14)1 氨系统设计 (14)2 盐水系统设计 (15)3 冷却水系统设计 (15)第四章供配电设计 (17)1 供电要求及供电方式 (17)2 供电设计 (17)2.1 用电负荷统计 (17)2.2 变压器的选择 (18)3 所需电气设备及主要电气材料 (19)4 启动方式的选择 (19)5 照明 (19)第五章施工工期及劳动力组织 (26)1 施工工期 (26)2 施工工期保证措施 (26)3 劳动组织 (28)第六章施工管理 (29)1 施工管理制度 (29)2 施工计划管理 (29)2.1 工程施工计划的贯彻 (29)2.2 工程施工计划的实施 (30)2.3 工程施工计划的检查 (31)2.4 工程施工计划的调整 (31)3 施工技术管理 (31)第七章施工工艺及主要技术要求 (32)1 施工工艺 (32)1.1 施工准备 (32)1.2 钻孔施工工艺 (32)1.3 冻结施工工艺 (33)1.4 施工工艺顺序 (34)2 施工主要技术要求 (37)2.1 钻孔施工主要技术要求 (37)2.2 冻结施工主要技术要求 (40)第八章主要施工措施 (42)1 质量保证措施 (42)1.1 质量目标：工程质量优良。
XXXX区间隧道中间风井（兼泵房及联络通道）结构施工组织设计2001年12月目录一、工程概况二、工程地质资料三、平面布置图四、主要的施工方法和技术措施五、质量保证措施六、安全生产技术措施七、文明施工八、综合治理九、材料节约措施十、环境保护措施十一、施工进度计划表十二、劳动力计划表十三、材料设备计划表附图：一、平面布置图二、风井结构与地质资料关系图三、风井结构施工流程图一、工程概况明珠线二期工程XXXX站至XXXX站区间隧道的中间风井，位于黄浦区董家渡路南侧，外马路西侧，文庙泵站和上海市音像制品批发交易市场之间。
其设计中心里程为SK11+949.600(XK11+938.400)。
风井的平面形状为矩形，长21.984m，宽11.74m。
垂直方向从上到下共有六层，地面一层，地下有五层。
风井的围护结构是厚1.2 m的钢筋混凝土地下连续墙。
地下连续墙的深度分别为45 m和29.8 m二种，其中45 m深的有8幅，位于二条区间隧道之间和二侧；29.8 m的有4幅，位于二条区间隧道的上方；共计12幅。
地下连续墙之间的接头采用钢板止水接头。
风井内采用五道钢筋混凝土支撑，其又分别是地面一层和地下一层至四层的楼板梁，梁和钢筋混凝土支撑合二为一。
另外，在地下三层、四层和五层中，由于地下土层压力较大，又分别增加了一道钢支撑。
地下五层的底部是风井的钢筋混凝土底板，底板面标高18.930m，底板厚度1.4m。
底板与区间隧道之间有二只双空通风道。
二条区间隧道之间还有泵房集水井和连接二条区间隧道的联络通道。
地下一层至地下三层的钢筋混凝土内衬厚度0.4m，地下四层和地下五层的内衬厚度0.5 m。
风井的楼板梁和内衬结构，采用逆作法施工。
二、工程地质资料风井所穿越的主要土层的地基土物理力学性能如下：三、平面布置图四、主要的施工方法和技术措施（一）施工作业流程测量放样定位—→地下连续墙施工—→施喷加固—→基坑开挖及抽槽—→砂垫层（集水井）施工—→地面一层楼板梁（第一道钢筋混凝土支撑）底模安装—→绑扎钢筋—→安装侧模—→浇捣混凝土—→支撑混凝土养护—→地下一层挖土—→抽槽及砂垫层（集水井）施工—→安装地下一层楼板梁（第二道钢筋混凝土支撑）底模—→绑扎钢筋—→安装侧模—→浇捣混凝土—→混凝土养护及地下一层内衬结构施工—→地下二层挖土—→抽槽及砂垫层（集水井）施工—→安装地下二层楼板梁（第三道钢筋混凝土支撑）底模板—→绑扎钢筋—→安装侧模—→浇捣混凝土—→混凝土养护及地下二层内衬结构施工—→地下三层挖土至第一道钢支撑顶面—→开槽并进行第一道钢支撑施工—→挖土至地下三层楼板梁底—→抽槽及砂垫层（集水井）施工—→安装地下三层楼板梁（第四道钢筋混凝土支撑）底模—→绑扎钢筋—→安装侧模—→浇捣混凝土—→混凝土养护及地下三层内衬结构施工—→地下四层挖土至第二道钢支撑顶面—→开槽并进行第二道钢支撑施工—→挖土至地下四层楼板梁底—→抽槽及砂垫层（集水井）施工—→安装楼板梁（第五道钢筋混凝土支撑）底模—→绑扎钢筋—→安装侧模—→浇捣混凝土—→混凝土养护及地下四层内衬结构施工—→地下五层挖土至第三道钢支撑顶面—→开槽并进行第三道钢支撑施工—→挖土至地下五层底板底面—→素砼垫层施工—→钢筋混凝土底板施工—→底板混凝土养护及地下五层内衬结构施工—→内部结构和通风道结构施工—→泵房集水井及联络通道施工。

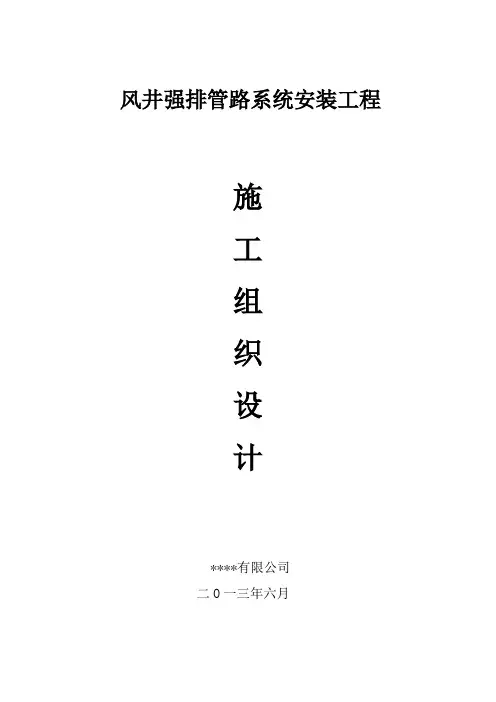

风井强排管路系统安装工程施工组织设计****有限公司二O一三年六月目录第一章编制依据及编制原则第二章工程概况第三章施工准备第四章劳动组织及进度安排第五章施工顺序及方案第六章工程质量保证措施第七章安全保证措施第八章文明施工及环保第九章设备选型第一章编制依据及原则一、编制依据1、井下13#煤水泵房及强排管路安装工程量清单；强排水泵、电缆敷设及其地面高压配电室电控柜设备安装工程量清单；厂家图纸及甲方提供的相关资料。
2、现场实地勘查及相关技术要求交底。
3、我公司多年来对大型矿井的井筒装备工程安装施工经验。
4、国家有关规范和招标文件中的施工技术规范。
《煤矿安装工程质量检验评定标准》（MT5010—95）；《煤矿安全规程》；《中华人民共和国矿山安全法》；《煤矿立井井筒装备防腐蚀技术规范》（MT/T5017—96）；《工程测量规范》（GB50026-93）；国家现行其它施工质量验收规范、规程、标准及法律、法规。
二、编制原则：1、指导工程施工,确保工程质量、实现工期目标和安全目标。
2、应用新技术、新工艺、新设备、新材料，提高机械化施工作业水平。
3、提高综合抗灾能力，确保施工安全，抓好特殊情况下的工程施工。
4、服务业主,降低工程成本，以获得最大的经济效益和社会效益，打造施工单位的良好形象。
5、搞好文明施工和环境保护。
第二章工程概况一、工程概况1.1回风立井井筒概况***有限公司位于山西省兴县境内，吕梁市北端，东临岚县，苛岚，南连临县，方山，北依保德，西隔黄河与陕西神木县相望，是山西省版图最大的县，煤矿位于***，该煤田属优质动力煤，配焦煤。
回风立井位于井田东部的风井场地，井口绝对标高+1323.79m,井深143m,净直径￠3.5m，砼井壁厚度T=350mm，担负矿井回风任务，内设钢-玻璃钢复合材料封闭式梯子间作为安全出口。
风井井口防爆门和风机通风系统均已投入使用，施工期间风机正常运转不停机，该风井目前最小风流速度为3000m2/min，即5.2m/s，回风流中有各种有害气体，施工场地狭小，施工、安全难度大。
