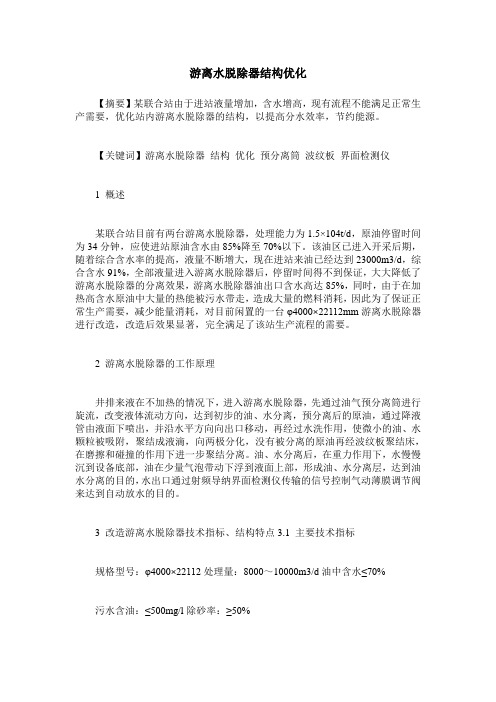

游离水脱除器结构优化【摘要】某联合站由于进站液量增加，含水增高，现有流程不能满足正常生产需要，优化站内游离水脱除器的结构，以提高分水效率，节约能源。
【关键词】游离水脱除器结构优化预分离筒波纹板界面检测仪1 概述某联合站目前有两台游离水脱除器，处理能力为1.5×104t/d，原油停留时间为34分钟，应使进站原油含水由85%降至70%以下。
该油区已进入开采后期，随着综合含水率的提高，液量不断增大，现在进站来油已经达到23000m3/d，综合含水91%，全部液量进入游离水脱除器后，停留时间得不到保证，大大降低了游离水脱除器的分离效果，游离水脱除器油出口含水高达85%，同时，由于在加热高含水原油中大量的热能被污水带走，造成大量的燃料消耗，因此为了保证正常生产需要，减少能量消耗，对目前闲置的一台φ4000×22112mm游离水脱除器进行改造，改造后效果显著，完全满足了该站生产流程的需要。
2 游离水脱除器的工作原理井排来液在不加热的情况下，进入游离水脱除器，先通过油气预分离筒进行旋流，改变液体流动方向，达到初步的油、水分离，预分离后的原油，通过降液管由液面下喷出，并沿水平方向向出口移动，再经过水洗作用，使微小的油、水颗粒被吸附，聚结成液滴，向两极分化，没有被分离的原油再经波纹板聚结床，在磨擦和碰撞的作用下进一步聚结分离。
油、水分离后，在重力作用下，水慢慢沉到设备底部，油在少量气泡带动下浮到液面上部，形成油、水分离层，达到油水分离的目的，水出口通过射频导纳界面检测仪传输的信号控制气动薄膜调节阀来达到自动放水的目的。
3 改造游离水脱除器技术指标、结构特点3.1 主要技术指标规格型号：φ4000×22112处理量：8000～10000m3/d油中含水≤70%污水含油：≤500mg/l除砂率：≥50%3.2 结构特点该游离水脱除器在结构上有以下几点特点：（1）压缩了气体空间，将气体空间的体积压缩到1/20的筒体体积，提高了设备的有效利用率；（2）不设集油腔，让油气走1个出口，减少了调节机构，减轻了保养维修的工作量，油气混输进加热炉，可减少摩阻，提高加热效果；（3）合理采用波纹板聚结材料，波纹板的排布和厚度设计都进行了优化，使其达到了最佳效果；（4）采用射频导纳控制油水界面，通过启动调节阀达到自动放水的目的，减少了采用机械式水位调节器，人工调节水位的误差，降低工人劳动强度。
蒸发器设计较为简单，不容易出现结垢，稳定性比较好，适合大流量的操作，在很多浓缩领域应用比较广泛，如果汁等行业。
3 基本结构盘式分布器一般可以分为两个部分：其一，初始分布装置通常是圆形或者弧形迎料板等结构；其二，分布盘上则是开有一定数量、一定大小、按一定规律分布的筛孔，这样就能够将流过筛孔的布料，按照一定规律进行布料，提高了布料的效率，也能确保布料的均匀分布。
因此根据分布盘的数量多少来分为二级盘式分布、三级盘式分布器以及多级盘式分布器。
但是过多的分布盘会使得设备的高度相应增加，分布盘之间的间距及相对平行度难以保证。
大量的实际应用表明一般二级盘式分布器及三级盘分布器已能满足分布要求。
图1为三级盘式分布器的基本结构，由迎料板和两个多孔筛板分布盘组成。
通常我们把上分布盘称为分布堰，下分布盘称为分布盘。
操作时，料液从进料管流到迎料板，再由迎料板分散开来落到分布堰，经过分布堰的筛孔落到分布盘上，再由分布盘上的筛孔落到管板的管桥上，最终流入降液管内。
分布盘上设置有平衡管(升气导管)，其管口与降液管一一对应，以防止蒸发过程中产生的二次蒸汽对分布盘上下落的料液产生扰动，确保料液平稳均匀布膜。
图1 盘式分布器结构0 引言降膜蒸发器因蒸汽利用率高、易于处理热敏性物料等优点，被广泛应用在化工、制药、乳品、饮料等领域[1-3]。
降膜蒸发器良好运行的条件之一是液体沿降液管均匀分布，其中，布液系统是其中的关键，系统是否稳定、设计是否合理，对于蒸发器的作用发挥具有重大的影响[4]。
液体分布装置是降膜蒸发器关键部件之一，也是布液系统的重要组成部分。
本文将在阐述液体分布装置的设计基本要求、结构选型等内容的基础上，重点对其盘式分布器进行结构优化设计。
1 设计基本要求对于液体分布装置来说，在设计的过程中，应当把握好一些基本的原则和要求。
一是装置设计应当要以料液分布均匀为基础，只有做到分布均匀，才能够保证料液不偏流，避免降液管干壁的情况发生。

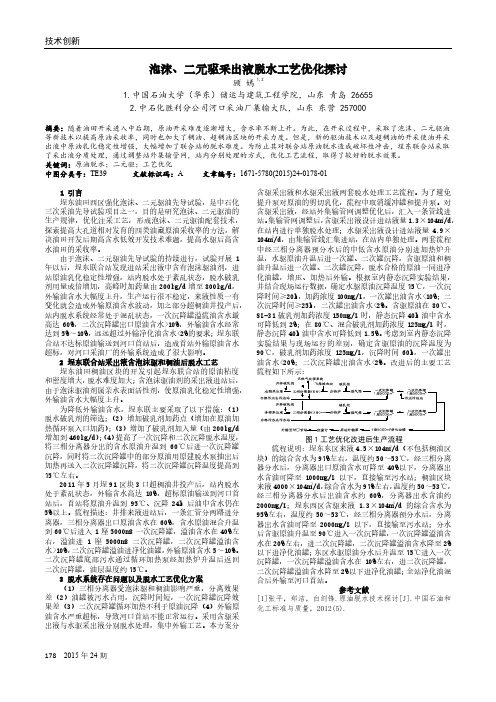

技术创新178 2015年24期泡沫、二元驱采出液脱水工艺优化探讨顾嫣1,21.中国石油大学（华东）储运与建筑工程学院，山东青岛 266552.中石化胜利分公司河口采油厂集输大队，山东东营 257000摘要：随着油田开采进入中后期，原油开采难度逐渐增大，含水率不断上升。
