MD12-50x6(P)矿用耐磨多级离心泵

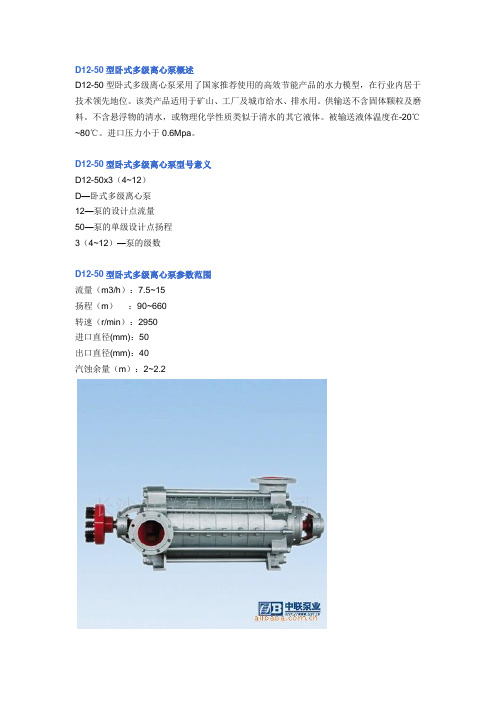

D12-50型卧式多级离心泵概述D12-50型卧式多级离心泵采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。

该类产品适用于矿山、工厂及城市给水、排水用。

供输送不含固体颗粒及磨料。

不含悬浮物的清水，或物理化学性质类似于清水的其它液体。

被输送液体温度在-20℃~80℃。

进口压力小于0.6Mpa。

D12-50型卧式多级离心泵型号意义D12-50x3（4~12）D—卧式多级离心泵12—泵的设计点流量50—泵的单级设计点扬程3（4~12）—泵的级数D12-50型卧式多级离心泵参数范围流量（m3/h）：7.5~15扬程（m）：90~660转速（r/min）：2950进口直径(mm)：50出口直径(mm)：40汽蚀余量（m）：2~2.21、吸入段2、中段3、吐出段4、导叶5、末级导叶6、首级叶轮7、次级叶轮8、轴9、轴套10、首级密封环11、密封环12、导叶套 13、填料压盖14、填料15、轴承部件16、尾盖17、O形密封圈18、平衡环19、平衡环套20、平衡盘21、平衡管部件22、拉紧螺栓1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。

2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。

轴上零件用平键和轴套螺母紧固使之与轴成为一体。

整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。

3、轴承部分本D型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。

泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。

4、泵的密封轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。

D12-50型卧式多级离心泵外形安装尺寸图。

MD型卧式多级离心泵概述该系列泵系卧式单吸多级分段式离心泵，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。

具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。

可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。

我公司已通过IS09001∶2000质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。

MD型：该系列泵主要用于矿山，其过流部件及易损坏件均采用了耐磨材质，可供输送固体颗粒含量≤15％，粒度≤0.5mm，温度在80℃以下的中性矿井水及类似的其他污水。

另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。

结构特点本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：2.1定子部分主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上2.2转子部件主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。

整个转子支承在两端的轴承上。

转子用弹性柱销联轴器与电动机直接联接。

为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

2.3平衡机构本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

型号说明例：DY46-50×4MD—耐磨多级离心泵46—设计点流量为46m3/h50—设计点单级扬程为50m4—级数为4级例：100D16×3100—泵吸入口直径为100mmD—多级离心清水泵16—泵设计点单级扬程为16m3—级数为3级性能范围流量：Q=3.75～840m3/h扬程：H=19～680mMD型卧式多级离心泵MD型卧式多级离心泵结构图MD型泵参数流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径m3/h L/s mr/minKW电机功率KW电机型号6-25×33.756.37.51.041.52.081.952.522.8329501.952.522.834 Y112M-2405153222.5φ1396-25×43.756.37.51.041.52.082.63.363.7729502.63.363.777.5Y132S2-2405153222.5φ1396-25×53.756.37.51.041.52.083.054.24.7229503.054.24.727.5Y132S2-2405153222.5φ1396-25×63.756.37.51.041.52.083.95.045.6629503.95.045.6611Y160M1-2405153222.5φ1396-25×73.756.37.51.041.52.084.555.886.629504.555.886.611Y160M1-2405153222.5φ1396-25×8 3.75 1.04 5.2 2950 5.2 15 Y160M2-40 2 φ1396.37.5 1.52.086.727.556.727.552 515322.56-25×93.756.37.51.041.52.085.857.568.4929505.857.568.4915Y160M2-2405153222.5φ1396-25×103.756.37.51.041.52.086.518.419.4429506.518.419.4418.5 Y160L-2405153222.5φ1396-25×113.756.37.51.041.52.087.169.2510.3829507.169.2510.3818.5 Y160L-2405153222.5φ1396-25×123.756.37.51.041.52.087.8110.0911.3329507.8110.0911.3318.5 Y160L-2405153222.5φ1396-50×33.756.37.51.041.52.084.977.148.429504.977.148.411Y160M1-2323635333.5φ1986-50×43.756.37.51.041.52.086.639.5310.8929506.639.5310.8918.5 Y160L-2323635333.5φ1986-50×53.756.31.041.58.2912.229508.2912.2522 Y180M-2323633φ1987.5 2.08 513.6113.61 35 3.56-50×63.756.37.51.041.52.089.9514.2916.3329509.9514.2916.3330Y200L1-2323635333.5φ1986-50×73.756.37.51.041.752.08364350336295011.6116.6819.0830Y200L1-2323635333.5φ1986-50×83.756.37.51.041.752.08416400384295013.2719.621.7837Y200L2-2323635333.5φ1986-50×93.756.37.51.041.752.08468450432295014.9322.0524.537Y200L2-2323635333.5φ1986-50×103.756.37.51.041.752.08520500480295016.5924.527.2345 Y225M-2323635333.5φ1986-50×11 3.756.37.51.041.752.08572550528295018.2526.9629.9545 Y225M-2323635333.5φ1986-50×123.756.37.51.041.752.08624600576295019.9129.4132.6755 Y250M-2323635333.5φ19812-25×37.512.5152.083.474.1784.6756929503.594.44.947.5Y132S2-2485857222.5φ14612-25×47.512.5152.083.474.17112.81009229504.795.866.5911Y160M1-2485857222.5φ14612-25×57.512.5152.083.474.1714112511529505.997.338.2411Y160M1-2485857222.5φ14612-25×67.512.5152.083.474.17169.215013829507.198.89.8815Y160M2-2485857222.5φ14612-25×77.512.5152.083.474.17197.417516129508.3910.2711.5315Y160M2-2485857222.5φ14612-25×87.512.5152.083.474.17225.620018429509.5911.7313.1818.5 Y160L-2485857222.5φ14612-25×97.512.5152.083.474.17253.8225207295010.7913.214.8318.5 Y160L-2485857222.5φ14612-25×107.512.5152.083.474.17282250230295011.9914.6716.4822 Y180M-2485857222.5φ14612-25×117.512.5152.083.474.17310.2275253295013.1916.1418.1322 Y180M-2485857222.5φ14612-25×127.512.5152.083.474.17338.4300276295014.3917.619.7730Y200L1-2485857222.5φ14612-50×37.512.5152.083.474.171081009329507.8710.4211.8715Y160M2-2424948222.5φ19812-50×47.512.5152.083.474.17216200186295010.513.8915.8222Y180M一2424948222.5φ19812-50×57.512.5152.083.474.17270250232.5295013.1317.3619.7830Y200L一2424948222.5φ19812-50×67.512.5152.083.474.17324300279295015.7520.8423.7430Y200L1-2424948222.5φ19812-50×77.512.52.083.47378350295018.3824.3137Y200L2-2424922φ19815 4.17 325.527.7 48 2.512-50×87.512.5152.083.474.1743240037229502127.7831.6145 Y225M-2424948222.5φ19812-50×97.512.5152.083.474.17486450418.5295023.6331.2635.6145Y225M一2424948222.5φ19812-50×107.512.5152.083.474.17540500465295026.2634.7339.5755Y250M一2424948222.5φ19812-50×117.512.5152.083.474.17594550511.5295028.8838.243.5355Y250M一2424948222.5φ19812-50×127.512.5152.083.474.17648600558295031.5141.6847.4875Y280S一2424948222.5φ1986-80×34.267.51.171.672.08252240220295013.5520.4424.330Y200L1-23840372.42.94.6φ2356-80×44.267.51.171.672.08332320300295017.8627.2533.1445 Y225M-23840372.42.94.6φ23512-80×57.512.5152.083.474.17412400380295022.1634.0641.9855 Y250M-23840372.42.94.6φ23512-80×67.512.5152.083.474.17492480460295026.4640.8650.8255 Y250M-23840372.42.94.6φ23512-80×77.512.5152.083.474.17572560540295030.7647.659.6675 Y280S-23840372.42.94.6φ23512-80×87.512.5152.083.474.17652640600295035.0754.566.2875 Y280S-23840372.42.94.6φ23512-80×97.512.5152.083.474.17732720680295039.3761.3175.1290 Y280M-23840372.42.94.6φ23512-80×107.512.5152.083.474.17812800760295043.6768.1383.9690 Y280M-23840372.42.94.6φ23512-80×117.512.5152.083.474.17892880840295047.9774.9492.8110 Y315S-23840372.42.94.6φ23512-80×127.512.5152.083.474.17982860920295052.8173.23101.64132 Y315M-23840372.42.94.6φ23525-30×31525304.176.948.331029082.529507.579.149.9115Y160M2-25567682.22.22.4φ16025-30×41525304.176.948.33136120110295010.112.1913.2115Y160M2-25567682.42.94.6φ16025-30×51525304.176.948.33170150137.5295012.6215.2416.5222 Y180M-25567682.42.94.6φ16025-30×61525304.176.948.33204180165295015.1518.2919.8230Y200L1-25567682.42.94.6φ16025-30×71525304.176.948.33238210192.5295017.6721.3323.1230Y200L1-25567682.42.94.6φ16025-30×81525304.176.948.33272240220295020.224.3826.4337Y200L2-25567682.42.94.6φ16025-30×91525304.176.948.33306270247.5295022.7227.4329.7337Y200L2-25567682.22.22.4φ16025-30×1015254.176.94340300295025.2530.4845 Y225M-255672.22.2φ16030 8.33 275 33.04 68 2.425-50×31525284.176.947.78154.5150144295012.6217.021822 Y180M-25060612.42.72.8φ19625-50×41525284.176.947.78206200192295016.8322.692430Y200L1-25060612.42.72.8φ19625-50×51525284.176.947.78257.5250240295021.0328.363037Y200L2-25060612.42.72.8φ19625-50×61525284.176.947.78309300288295025.2434.043645 Y225M-25060612.42.72.8φ19625-50×71525284.176.947.78360.5350336295029.4539.714255 Y250M-25060612.42.72.8φ19625-50×81525284.176.947.78412400384295033.6645.384875 Y280S-25060612.42.72.8φ19625-50×91525284.176.947.78463.5450432295037.8651.065475 Y280S-25060612.42.72.8φ19625-50×101525284.176.947.78515500480295042.0756.736075 Y2806-25060612.42.72.8φ19625-50×111525284.176.947.78566550528295046.2462.46690 Y280M-25060612.42.72.8φ19625-50×121525284.176.947.78618600576295050.4968.0872110 Y315S-25060612.42.72.8φ19625-80×51525304.176.948.33440400380295038.2450.4355.4375 Y280S-24754563.13.33.8φ26025-80×61525304.176.948.33528480456295045.8960.5166.5290 Y280M-24754563.13.33.8φ26025-80×71525304.176.948.33616560532295053.5370.677.6190 Y280M-24754563.13.33.8φ26025-80×81525304.176.948.33704640608295061.1880.6988.7110 Y315S-24754563.13.33.8φ26025-80×91525304.176.948.33792720684295068.8390.7799.78132 Y315M-24754563.13.33.8φ26025-80×1015254.176.94880800295076.48100.8132 Y315M-247543.13.3φ26030 8.33 760 6110.8756 3.825-80×11 1525304.176.948.33928880818295086.3110.72120.36160Y315L1-24754563.13.33.8φ26025-80×121525304.176.948.331013960893295096.15121.02138.9160Y315L1-24754563.13.33.8φ26046-30×33046558.3312.815.31029081295012.0715.0316.3922 Y180M-26975742.42.84.6φ16246-30×43046558.3312.815.3136120108295016.120.0421.8630Y200L1-26975742.42.84.6φ16246-30×53046558.3312.815.3170150135295020.1225.0527.3237Y200L2-26975742.42.84.6φ16246-30×63046558.3312.815.3204180162295024.1530.0632.7937Y200L2-26975742.42.84.6φ16246-30×730468.3312.8238210295028.1835.0745 Y225M-269752.42.8φ16255 15.3 189 38.25 74 4.646-30×83046558.3312.815.3272240216295032.240.0843.7255 Y250M-26975742.42.84.6φ16246-30×93046558.3312.815.3306270243295036.2345.0949.1855 Y250M-26975742.42.84.6φ16246-30×103046558.3312.815.3340300270295040.2550.154.6575 Y280S-26975742.42.84.6φ16246-50×33046558.3312.815.3166.5150138295022.2926.8429.1137Y200L2-26170712.52.83.2φ21046-50×43046558.3312.815.3222200184295029.7335.7938.8145 Y225M-26170712.52.83.2φ21046-50×53046558.3312.815.3277.5250230295037.1644.7448.5255 Y250M-26170712.52.83.2φ21046-50×63046558.3312.815.3333300276295044.5953.6858.2275 Y280S-26170712.52.83.2φ21046-50×730468.3312.8388.5295052.0362.6390 Y280M-261702.52.8φ21055 15.3 35032267.92 71 3.246-50×83046558.3312.815.3444400368295059.4671.5877.6390 Y280M-26170712.52.83.2φ21046-50×93046558.3312.815.3499.5450414295066.8980.5387.33110 Y315S-26170712.52.83.2φ21046-50×103046558.3312.815.3555500460295074.3389.4897.04132 Y315M-26170712.52.83.2φ21046-50×113046558.3312.815.3610.5550506295081.7698.42106.74132 Y315M-26170712.52.83.2φ21046-50×123046558.3312.815.3666600552295089.19107.37116.45132 Y315M-26170712.52.83.2φ21046-80×546 12.78440400380295054.8378.2985.97160Y315L1-25964653.94.05.5φ26046-80×655 15.28528480295065.898.95110 Y315S-259643.94.0φ260456 103.1665 5.546-80×730 8.33 616560532295076.76109.61120.36132 Y315M-25964653.94.05.5φ26046-80×846 12.78704640608295087.73125.27137.55160Y315L1-25964653.94.05.5φ26046-80×92746547.512.515792720684295098.7140.93154.75220Y315M1-25964653.945.5φ26046-80×102746547.512.5158808007602950109.67156.59171.94220Y315M1-25964653.945.5φ26046-80×112746547.512.5159688808362950127.18172.3250Y355M2-25964653.945.5φ2606 189.2 546-80×122746547.512.51510569609122950131.69188.03206.66280Y355L1-25964653.945.5φ26085-45×3558510015.323.627.8153135117295033.740.5841.9255 Y250M-26877763.24.25.2φ20085-45×4558510015.323.627.8204180156295044.9354.1155.8975 Y280S-26877763.24.25.2φ20085-45×5558510015.323.627.8255225195295056.1667.6469.8790 Y280M-26877763.24.25.2φ20085-45×6558510015.323.627.8306270234295067.481.1683.84110 Y315S-26877763.24.25.2φ20085-45×7558510015.323.627.8357315273295078.6394.6997.82132 Y315M-26877763.24.25.2φ20085-45×8558515.323.6408360295089.88108.2132 Y315M-268773.24.2φ200100 27.8 312 2111.7976 5.285-45×9558510015.323.627.84594053512950101.1121.75125.77160Y315L1-26877763.24.25.2φ20085-45×10558510015.323.627.85104503902950118.5140.7148.6185 Y315L-26877763.24.25.2φ20085-67×3558510015.323.627.8222201183295053.6364.6268.2690 Y280M-26272733.34.04.4φ23585-67×4558510015.323.627.8296268244295071.586.1691.02110 Y315S-26272733.34.04.4φ23585-67×5558510015.323.627.8370335305295089.38107.7113.78132 Y315M-26272733.34.04.4φ23585-67×6 558510015.323.627.84444023662950107.26129.24136.5160Y315L1-26272733.34.04.4φ235385-67×7558510015.323.627.85184694272950125.14150.78159.29185 Y315L-26272733.34.04.4φ23585-67×8558510015.323.627.85925364882950143.01172.32182.05220Y315M1-26272733.34.04.4φ23585-67×9558510015.323.627.86666035492950160.89193.86204.8250Y355M2-26272733.34.04.4φ23585-67×10558510015.323.627.87406706102950187.9220239280Y355L1-26272733.34.04.4φ23585-80×4518510214.723.628.3352320304295082.86105.82118.93132 Y315M-25970713.54.54.3φ25585-80×5518510214.723.628.34404003802950103.57132.27148.66185 Y315L-25970713.54.54.3φ25585-80×6518510214.723.628.35284804562950124.29158.73178.4200Y315L2-25970713.54.54.3φ25585-80×7518510214.723.628.36165605322950145185.18208.13250Y315M2-25970713.54.54.3φ25585-80×8518510214.723.628.37046406082950165.72211.64237.87280Y355L1-25970713.54.54.3φ25585-80×9518510214.723.628.37927206842950186.44238.09315Y355L2-25970713.54.54.3φ255267.685-80×10518510214.723.628.38808007602950207.15264.55297.33355Y3555-2(6KV)5970713.54.54.3φ25585-100×3518510215.323.628.3330300285295093.53106.83123.69132 Y315M-24965643.84.64.4φ28285-100×4518510215.323.628.34404003802950124.71142.45164.93185 Y315L-24965643.84.64.4φ28285-100×5518510215.323.628.351851022950155.89178.06206.16220Y355M1-24965643.84.64.4φ28285-100×6518515.323.651852950187.07280Y355L1-249653.84.6φ282102 28.3 102 213.67247.3964 4.485-100×7518510215.323.628.351851022950218.25249.28288.62315Y355L2-24965643.84.64.4φ28285-100×8518510215.323.628.351851022950249.43284.9329.86355Y3555-26KV4965643.84.64.4φ28285-100×9518510215.323.628.351851022950280.61320.51371.09400Y3556-26KV4965643.84.64.4φ28285-100×1 0 518510215.323.628.351851022950311.79356.12412.3450Y4001-26KV4965643.84.64.4φ2822120-50×39612014026.733.338.9165150126.9295060.7562.8462.8390 Y280M-27178773.25.16.7φ213120-50×49612014026.733.338.9220200169.229508183.7983.77110 Y315S-27178773.25.16.7φ213120-50×59612014026.733.338.9275250211.52950101.26104.74104.72132 Y315M-27178773.25.16.7φ213120-50×69612014026.733.338.9330300253.82950121.51125.69125.66160Y315L1-27178773.25.16.7φ213120-50×79612014026.733.338.9385350296.12950141.76146.63146.6200Y315L2-27178773.25.16.7φ2131120-50×89612014026.733.338.9440400338.42950162.01167.58167.55200Y315L2-27178773.25.16.7φ213120-50×99612014026.733.338.9495450380.72950182.27188.53188.5280Y355M1-27178773.25.16.7φ213120-50×1 0 9612014026.733.338.95455004302950200.8209.61213.45250Y355M2-27178773.25.16.7φ213120-100×4 9612014426.733.3404203943602950161.5176.4190.8220Y355M1-26873743.84.55.5φ275120-100×5 9612014426.733.340525492.54502950201.8220.5238.5250Y355M2-26873743.84.55.5φ275120-100×6 9612026.733.36305912950242.2264.6315Y355L2-268733.84.5φ275144 40 540 286.2 74 5.5120-100×7 9612014426.733.340735689.56302950282.6308.7333.9355 Y3555-26873743.84.55.5φ275120-100×8 9612014426.733.3408407887202950323352.8381.6400 Y3556-26873743.84.55.5φ275120-100×9 9612014426.733.340945886.58102950363.3396.9429.3450 Y4001-26873743.84.55.5φ275120-100×10 9612014426.733.34010509859002950403.7441476.9500 Y4002-26873743.84.55.5φ275120-100×11 9612014426.733.34011551083.59902950444.1485.1524.7560 Y4003-26873743.84.55.5φ275120-100×12 9612014426.733.3401260118210802950484.5529.2572.4630 Y4004-26873743.84.55.5φ275150-30×311915019033.141.752.8999085.5295044.5644.8254.6175 Y280S-27282813.84.35φ172150-30×4119 33.1 132 2950 59.41 90 Y280M-2 72 3.8 φ172150 190 41.752.812011459.7872.8282814.35150-30×511915019033.141.752.8165150142.5295074.2674.7295.34110 Y315S-27282813.84.35φ172150-30×611915019033.141.752.8198180171295089.1289.67109.23132 Y315M-27282813.84.35φ172150-30×711915019033.141.752.8231210119.52950103.97104.61127.44160Y315L1-27282813.84.35φ172150-30×811915019033.141.752.82642402282950118.82119.56145.64160Y315L1-27282813.84.35φ172150-30×911915019033.141.752.8297270256.52950133.68134.5163.8185 Y315L-27282813.84.35φ172。

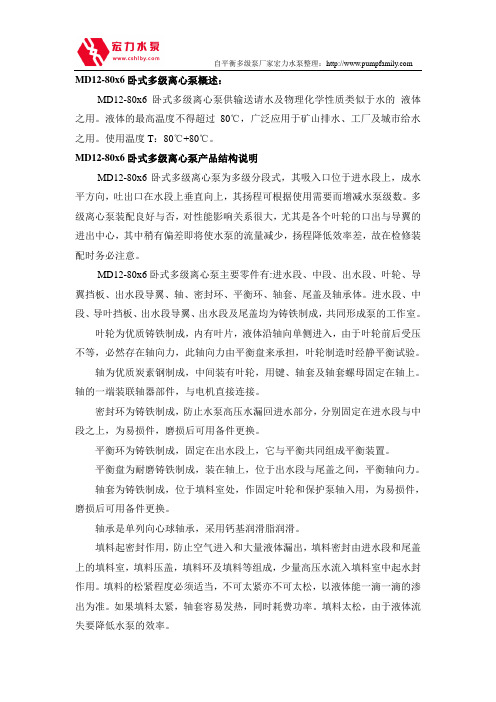

自平衡多级泵厂家宏力水泵整理： MD12-80x6卧式多级离心泵概述：MD12-80x6卧式多级离心泵供输送请水及物理化学性质类似于水的液体之用。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

MD12-80x6卧式多级离心泵产品结构说明MD12-80x6卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

MD12-80x6卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

如果填料太紧，轴套容易发热，同时耗费功率。

MD型煤矿用耐磨多级离心泵安装使用说明书山东博泵科技股份有限公司安全警示※使用本产品之前必须认真阅读本产品使用说明书及相关配套产品的使用说明书。

在安装、使用和维修过程中，必须遵守本产品及其相关设备的安全操作规程。

※泵不得长时间在小流量或零流量下运转。

否则会引起泵机组振动甚至抽送液体汽化，造成人身伤害和设备的损坏。

※泵为旋转设备，在安装、维修泵机组前必须切断电源，否则会造成人身伤害。

※泵在使用前必须检查电缆线有无破损、折断以及接地是否良好，泵机组运行时，严禁手进入或拆下防护罩，否则会造成人身伤害。

※泵在使用前，请先接通电源，“点启动开关按钮”确定旋转方向正确无误后，方可使用。

※对煤矿井下配用电机，YB2系列电机可用于井下，但不能用于采掘工作面，用于采掘工作面必须配用YBK系列电机，Y系列电机不能用于井下。

※必须安装联轴器防护罩，以防发生人身伤亡事故。

※为防止泵运转后，因泵轴与电机轴相抵出现断轴甚至烧电机事故，因而在调整泵、电机两个联轴器的间隙前，必须先将泵轴向联轴器方向最大限度的外拉，然后在按说明书要求进行间隙调整。

※用户与本企业均不得随意变更安标配套件及零（元）部件配置。

目录一、概述 (4)二、结构特征与工作原理 (4)三、技术特性 (8)四、外形及安装尺寸 (15)五、水泵的安装与调试 (19)六、水泵的使用、操作 (20)七、故障分析与排除 (21)八、保养、维修 (22)九、运输、贮存 (23)十、开箱及检查 (23)十一、安标受控零部件明细表 (23)十二、易损件明细表 (24)十三、成套供应明细表 (25)一、概述1、 MD 型煤矿用耐磨多级离心泵，是我厂在引进、消化、吸收先进技术基础上研制开发成功的，该产品不仅效率高、汽蚀性能好、关键是运行平稳可靠。

过流部件采用耐磨材料且摩擦副和过流间隙配合部位进行特殊工艺处理，适用于煤碳、矿山、工厂及其它场合输送固体颗粒含量不大于1.5%（粒径小于0.5mm）、温度不大于80℃的中性矿井水和其它类似的污水。

MD12-50多级矿用离心泵性能参数表由提供长沙奔腾泵业有限公司
MD12-50多级矿用离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

MD泵外形尺寸图及外形尺寸表
MD型泵法兰尺寸表
MD型泵外形安装图（公用底座）MD80-30型泵外形安装尺寸表
100MD16型泵外形安装尺寸表
MD25-50型泵外形安装尺寸表
MD46-50型泵外形安装尺寸表
MD85-67型泵外形安装尺寸表
MD155-67型泵外形安装尺寸表
MD型泵外形安装图（本身底座）
8
安装图）
200MD43型泵外形安装尺寸表
8
安装图）
MD85-67型泵外形安装尺寸表
8
安装图）
MD155-67型泵外形安装尺寸表
安装图）
MD280-43/84型泵外形安装尺寸表
8
安装图）
MD280-65/84型泵外形安装尺寸表
8
安装图）
8
安装图）
11。

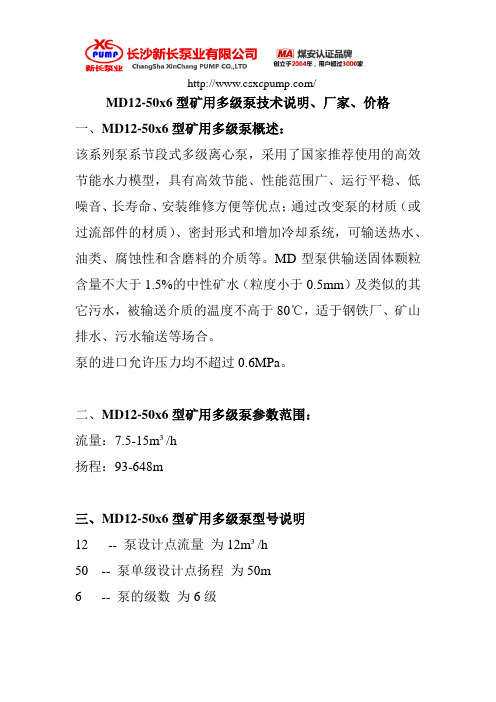

/MD12-50x6型矿用多级泵技术说明、厂家、价格一、MD12-50x6型矿用多级泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

MD型泵供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5mm）及类似的其它污水，被输送介质的温度不高于80℃，适于钢铁厂、矿山排水、污水输送等场合。

泵的进口允许压力均不超过0.6MPa。

二、MD12-50x6型矿用多级泵参数范围：流量：7.5-15m³/h扬程：93-648m三、MD12-50x6型矿用多级泵型号说明12 -- 泵设计点流量为12m³/h50 -- 泵单级设计点扬程为50m6 -- 泵的级数为6级/四、MD12-50x6型矿用多级泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。

吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。

2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。

轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。

3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。

4、轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。

密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。

泵内水封水一般来自泵内的压力水。

5、传动：泵通过联轴器由原动力直接驱动。

从原动机端看泵，泵为顺时针方向旋转。

/五、MD12-50x6型矿用多级泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。

输送油类等粘度大的介质时，需进行性能换算。

多级离心泵,卧式离心泵宏力泵业D12-50*6多级离心泵
D12-50*6多级离心泵概述：多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

D12-50*6多级离心泵参数范围：
流量Q12m3/h
扬程H300m
D12-50*6多级离心泵型号说明：
D12-50*6
“D”－表示单吸卧式多级节段式水泵。

“12”－表示泵的流量（m3/h）。

“50”－表示泵的单级扬程（m）。

“6”－表示级数。

D12-50*6多级离心泵结构型式：D12-50*6多级离心泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

D12-50*6多级离心泵主要零件材质：D12-50*6多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

D12-50*6多级离心泵成套范围：多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件和备件。

DY12-50×6型卧式多级离心油泵概述：DY12-50×6型卧式多级离心油泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：300米，流量Q：12m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DY12-50×6型卧式多级离心油泵产品结构说明DY12-50×6型卧式多级离心油泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DY12-50×6型卧式多级离心油泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

MDP12-25X6自平衡多级泵概述：MDP12-25X6自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

MDP12-25X6自平衡多级泵优势：MDP12-25X6自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：12m3/h；扬程H：150mMDP12-25X6自平衡多级泵结构形式：MDP12-25X6自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
