继电器接触器基本控制电路幻灯片PPT

继电器接触器基本控制电路幻灯片PPT
7
2.1.2 低压电器的发展趋势
c.低压电器网络化 Internet协议、现场总线协议（如Profibus、DeviceNet、Modbus 、 ASI-bus等）、楼宇自动化总线协议（如Europen Installtion BUS、 Lonwork、IQBUS、BACnet等）等协议在低压电器上的应用。
主令电器：控制系统用于发送动作指令、实现位置检测等 功能的电器，例如按钮、主令控制器、行程开 关等，它提供了人机交互的手段。
保护电器：用于保护线路、电气设备和人身安全的电器， 如熔断器、漏电保护器、热继电器等。
5
2.1.1 低压电器分类
b.按动作方式分类： 自动电器： 具有电磁铁等动力机构，在完成电路接通和
6
2.1.2 低压电器的发展趋势
a.低压电器小型化 先进的生产工艺、加工工艺和新材料为低压电器产品小型化提
供了可能。 b.低压电器智能化
智能化低压电器带有微处理器； 能准确监测和显示配电线路的运行情况； 能准确地切除过载、短路等各种故障； 能按运行人员的设置要求进行各种操作；具有运行监测和内部 故障自诊断及故障显示功能。 目前，智能化低压电器的发展主要在万能式断路器、塑壳式断 路器及电机起动控制、保护器等产品上。
产品结构上采用具有独立功能的组件进行装配，形成模块化的积木 拼装式结构，每一种模块相对独立，便于功能分割和组合。
8
2.1.3 常用低压电器
a.接触器 接触器：远距离控制、频繁接通和切断交直流负载的控制 电器。是继电器-接触器控制系统中最重要和常用的元件 之一。 (1)结构和工作原理 结构：主要由电磁系统、触头系统、灭弧装置组成。 工作原理：当线圈通电后，铁心和衔铁中产生磁通，产生 的电磁吸力大于弹簧弹力，吸引衔铁动作，并带动常开触 点和常闭触点闭合和断开。当线圈断电或电压下降较多时， 电磁吸力消失或变小，在恢复弹簧的作用下，衔铁带动触 头动作。

第1章 继电器接触器控制 PPT课件

第1章 继电器接触器控制 PPT课件
1-线圈 2-铁心 3-衔铁 4-反力弹簧 5-推板 6-活塞杆 7-杠杆 8-塔形弹簧 9-弱弹簧 10-橡皮膜 11-空气室壁 12-活塞 13-调节螺钉 14-进气孔 15、16-微动开关
动画演示
通电延时型时间继电器工作原理
当线圈断电时，衔铁在反力弹簧4作用 下，将活塞推向下端，这时橡皮膜下方 气室内的空气通过橡皮膜10、弹簧8和 活塞12的肩部所形成的单向阀，迅速将 空气排掉，使开关15、16触点复位。
释放电压整定值为线路额定电压 的0.1～0.6倍。当被保护线路电 压正常时，衔铁可靠吸合；当被 保护线路电压降至欠电压继电器 的释放整定值时，衔铁释放，触 点机构复位，控制接触器及时分 断被保护电路。
2）中间继电器
中间继电器在本质上是一种电压继电器，具有触头数 目多、电流容量大等特点。
使用中间继电器的目的主要是：
①通电延时，接受输入信号后延迟一定的时间，输出信号 才发生变化；当输入信号消失后，输出瞬时复原。
②断电延时，接受输入信号时，瞬时产生相应的输出信号； 当输入信号消失后，延迟一定的时间，输出才复原。
时间继电器的种类：电磁式 空气阻尼式 电动机式 电子式时间继电器
(1)直流电磁式时间继电器
电磁式时间继电器的结构由铁心、线圈、衔铁和触头等构成。 在铁心上增加了一个阻尼铜套，在线圈通断电过程中，阻尼铜 套内将感应出涡流，感应的磁通总是阻止原来磁通的变化，从而导 致衔铁延时吸合或释放，带动触头延时动作。
而动作的电器，如刀开关、行程开关、按钮、速度继电 器、温度继电器等。
1.常用电器分类 （5）按控制的对象分 1）低压配电电器 用于低压配电系统，在系统发生故障
的情况下切断故障区域的供电，要求动作准确、工作可 靠，有足够的热稳定性和动稳定性。如刀开关、熔断器 和断路器等。

继电-接触器控制+电器原理图PPT课件

继电-接触器控制+电器原理图PPT课件

电气线路图：—— 有多种，书上介绍两种：电 路图和接线图。
电路图： 用符号按其工作顺序排列，详细表示电路设备 或全套装置的全部组成和电气连接。—— 不考虑实 际位置；分析原理用。 接线图： 用规定的符号既表明各电气元件在电路上的联 系，又表明各元件相互间位置的图形，施工、检修 用。—— 属于安装图之一。
组合开关 接触器 继电器 熔断器
总体要求： 各种电器主要应该掌握其工作原理，结构则
可一般了解。 接触器：应注意参数及交流接触器短路环的
作用原理。 继电器和熔断器：应注意选择方法和规定。
常用有HZ10系列： H - 开关类电器，Z - 转
换开关。 注意：1.这是通断较大电流的 转换开关，与通过小电流的万 能转换开关不同。
KM1 SB2
SB1 KM2 SB4
SB3
先起动任意停止线路
KM1先起动KM2才能起动，KM2可单独 停止也可同时停止。
KM1 SB2
SB1 KM2 SB4
SB3
先起动任意停止线路
KM1先起动KM2才能起动，KM2可单独 停止也可同时停止。
KM1 SB2
SB1 KM2 SB4
SB3
先起动后停止线路
用途：作为短路保护的电器。熔丝具有“反时限特性”。
选择：—— 熔断器主要掌握熔丝的 选择，见书P.105至106。—— 岸上为 1.5或2.5In。
1.平稳负载：略大于负载额定电流； 2.单台电动机(频繁/不频繁)：起动 电流除2.5或者1.6~2。 3.多台电动机：1.5~2.5Inmax+∑In。
熔断器特性 反时限特性
[第一节要点] ：各种电器（作用原理）；接触器（参 数、交流短路环）；继电器（U、I、timer、n、热）； 熔断器（作用、选择）。

电工学继电接触控制系统PPT课件

电工学继电接触控制系统PPT课件

直流220V，电流100A以下
M 3~
的电路中做电源开关。
图 5.1.1 用组合开关起停电动机的接线图
5.1.2 按钮(手动切换电器) 按钮常用于接通和断开控制电路。 按钮的外形图和结构如图所示。
常闭触点 动断触点
(a) 外形图
常开触点 (b) 结构
动合触点
结
构1 符 号
2 3
SB
1 43
SB
按钮帽
KM KM
用于控制电路 流过的小电流
属于同一器件的线圈和触点用相同的文字表示
常用的交流接触器有CJ10、CJ12、CJ20和3TB等 系列。
接触器技术指标：额定工作电压、电流、触点数目 等。
如CJ10系列主触点额定电流5、10、20、40、 75、120A等数种；额定工作电压通常是220V或 380V。
自动空气断路器也称自动空气开关，有手动和 电动合闸两种，兼具短路、过载、失压等多种保护 功能。当线路、电器发生严重的过载、短路及失压 等故障时，能够自动切断故障电路或电器，有效地 保护供电线路和电气设备安全，有些型号的产品还 兼有漏电脱扣，可用作触电和漏电保护之用。
结构组成
自动空气断路器主要由三部分组成：分别是感受 元件、传递元件和执行元件。感受元件的作用是，感 受电路中不正常的状态参量，或操作人员的操作指令、 继电保护系统发出的信号，通过传递元件推动执行元 件动作。过电流脱扣器、欠压脱扣器等都属于感受元 件。传递元件是承担力的传递、变换的零部件，主要 包括操作机构、转动机构、自由脱扣机构、主轴、脱 扣轴等。执行元件指触头和灭弧系统，主要承担电路 的接通、分段任务。其中触头用来接通断开电路；灭 弧系统用来配合触头熄灭电弧。
第5章 继电接触控制系统

继电接触器控制线路及逻辑设计陆PPT课件

继电接触器控制线路及逻辑设计陆PPT课件

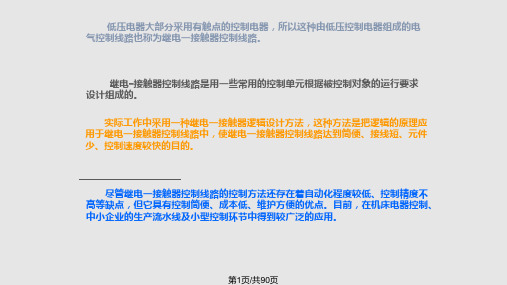

5、种类：熔断器类型很多，可按结构、灭弧方式、制造方 法、安装方法以及熔断速度分为多种。
第25页/共90页
6、熔断器的选用，主要是选择熔体额定电流，选用方 法如下： （1）电灯支线的熔丝：
熔丝额定电流≥支线上所有电灯的工作电流之和。
（2）一台电动机的熔丝 熔丝额定电流≥电动机的起动电流/2.5 如起动频繁，则熔丝额定电流≥电动机的起动电流/(1.6～2)
第7页/共90页
第8页/共90页
5.1.2 主令电器 一、按钮 1、概念：按钮通常用来接通或断开控制电路（其中电流很小），从而控制电动机 或其他电气设备的运行。
2、结构：它由按钮帽、复位弹簧接触元件（静触点与触桥）、支持件和外壳等部 件组成。按钮只有一组动断（常闭）静触点和一组动合（常开）静触点。按钮帽有红、 黄、蓝、白、绿、黑等颜色。
第28页/共90页
5.2.1 电动机的正转
第29页/共90页
5.2.2 电动机的点动和两地控制
第30页/共90页
第31页/共90页
5.3 电动机的正反转 5.3.1 电动机的正反转控制
第32页/共90页
第33页/共90页
5.3.2 电动机的行程控制
第34页/共90页
第35页/共90页
第36页/共90页
第19页/共90页
第20页/共90页
第21页/共90页
第22页/共90页
3. 热继电器 （FR）
1、概念：热继电器是利用感温元件受热而动作的一种继电 器，它主要用来保护电动机或其他负载免于过载以及三相电动 机的缺相运行。
2、结构原理：热元件是一段电阻不大的电阻丝，接在电动 机的主电路中。双金属片系由两种具有不同线膨胀系数的金属辗 压而成。图中，下层金属的膨胀系数大，上层的小。当主电路中 电流超过容许值而使双金属片受热时，它便向上弯曲，因而脱扣， 扣板在弹簧的拉力下将动断触点断开。

第5章继电接触控制电路PPT课件

第5章继电接触控制电路PPT课件

第5章 继电接触控制电路
动触点
静触头
弹簧
动铁心 (衔 铁 )吸引线源自 静铁心图 25.8 交流接触器工作原理图
第5章 继电接触控制电路
6. 热继电器用FR表示, 是利用电流的热量来切断电路的保 护电器, 它在电路中用作电动机的过载保护, 特性。 热继电器主要由热元件、双金属片和触点三部分组成, 其外形、 结构及图形符号如图25.9(a)、 (b)、 (c)所示。
第5章 继电接触控制电路
2) AD11系列信号灯用发光二极管(LED)作发光器件, 发光鲜 艳柔和, 工作电流小, 电压允许波动范围大, 使用寿命(连续工 作)可达3～4年。
第5章 继电接触控制电路 5. 交流接触器
交流接触器用KM表示, 是一种用来接通或切断主电路的自 动控制电器, 适用于频繁操作和远距离控制。 它具有工作可 靠、 寿命长等优点。
第5章 继电接触控制电路
灭弧罩
压力弹簧片 动触头 静触头
反作用 弹簧
辅助常闭 触头
辅助常开 触头
动铁心
缓冲弹簧
静铁心 短路环 线圈
(a)
图 25.7 CJ20 (a) 外形图; (b) 图形符号
线圈 常开触头 常闭触头
(b)
第5章 继电接触控制电路
所谓“常开”、 “常闭”是指电磁系统未通电动作前触 头的状态, 即常开触头是指线圈未通电时, 其动、 静触头是 处于断开状态的, 线圈通电后就闭合, 所以常开触头又称为动 合触头; 常闭触头是指线圈未通电前, 其动、 静触头是闭合 的, 而线圈通电后则断开, 所以常闭触头又称为动断触头。
第5章 继电接触控制电路
第5章 继电接触控制电路

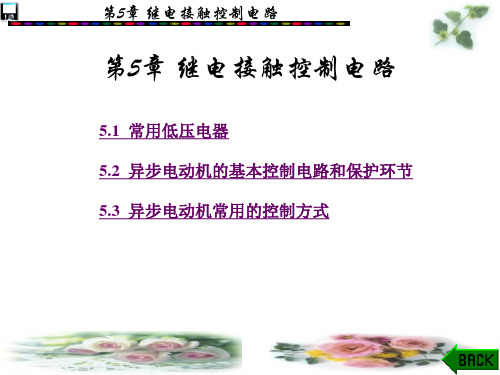

5.1 常用低压电器 5.2 异步电动机的基本控制电路和保护环节 5.3 异步电动机常用的控制方式

继电器接触器控制电路基本环节


KM
FU3
TC
FR
FU4
Date: 2020/3/25
端子板
50 50 50 50
CW6132型车床电器位 置图
Page: 17
苏荣君
➢电气互连图：表明了电器设备外部元件的相对位置及它们之间 的电气连接，是实际安装接线的依据
原则： ✓外部单元同一电器的各部件画在一起，其布置尽可能 符合电器实际情况。 ✓各电器元件的图形符号、文字符号和回路标记均以电 气原理图为准，并保持一致。 ✓不在同一控制箱和同一配电盘上的各电器元件的连接， 必须经接线端子板进行。互连图中的电气互连关系用线 束表示，连接导线应注明导线规格（数量、截面积）， 一般不表示实际走线途径。 ✓对于控制装置的外部连接线应在图上或用接线表表示 清楚，并注明电源的引入点。
Date: 2020/3/25
Page: 13
苏荣君
✓循环运动的机械设备，在电气原理图上绘出工作循环图。 ✓转换开关、行程开关等绘出动作程序及动作位置示意图表。 ✓由若干元件组成具有特定功能的环节，用虚线框括起来，并标 注出环节的主要作用，如速度调节器、电流继电器等。 ✓电路和元件完全相同并重复出现的环节，可以只绘出其中一个 环节的完整电路，其余的可用虚线框表示，并标明该环节的文字 符号或环节的名称。 ✓外购的成套电气装置，其详细电路与参数绘在电气原理图上。 ✓电气原理图的全部电机、电器元件的型号、文字符号、用途、 数量、额定技术数据，均应填写在元件明细表内。 ✓为阅图方便，图中自左向右或自上而下表示操作顺序，并尽可 能减少线条和避免线条交叉。 ✓将图分成若干图区，上方为该区电路的用途和作用，下方为图 区号。在继电器、接触器线圈下方列有触点表以说明线圈和触点 的从属关系。
KM
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

如电动机的文字符号为M，“motor”的首字母， 发电机的文字符号为G，“generator”的首字母，再 如，变压器的文字符号为T，“transformer”的首字 母……。
双字母符号由一个表示种类的单字母符号与另一个
字母组成，单字母符号在前，另一字母在后，通常在
单字母符号不能满足要求时，采用双字母符号将大类
互连接线图中的互连关系可用连续线、中断 线或线束表示，连接导线应注明导线根数、 导线截面积等。
ppt课件
11
第二章 继电—接触器控制电路基本环节
接 线 图
EL
0
8
SB3
7
8
3 ×1 m m 2
Q
Q
S
1
3 ×2 .5 m m 2
XT
3 ×0 .7 5 m m 2 5 ×0 .7 5 m m 2
HL
5
—接触器控制电路基本环节
第一节 电气图
为了表达生产机械电气控制系统的组成及工作原理， 便于电气元件的安装、调试和维修，故将电气控制系 统中各元件的连接用一定的图表示出来。在图上用不 同的图形符号来表示各种电气元件，并用文字符号来 进一步说明各电气元件。
图形符号：
符合国家标准GB4728.1~GB4728.13； 有的符号分优形和其它形,在绘图时可根据需要选用； 对符号的大小、取向、引出线位置等可按照使用规则
做某些变化； 对标准中没有规定的符号，可按国标的符号要素、限
定符号和一般符号根据规定的原则进行组合。
ppt课件
1
第二章 继电—接触器控制电路基本环节
文字符号：
文字符号分基本文字符号和辅助文字符号。
基本文字符号：包括单字母符号和双字母符号。
单字母符号是用拉丁字母将各种电气设备、装置和 元器件划分为23大类，通常每一大类用该大类的英文 单词的首字母来表示。
在接线图中，一般都应标出：项目的相对位置， 项目代号；端子间的电连接关系，端子号、导线号； 导线类型、截面积等；
ppt课件
10
第二章 继电—接触器控制电路基本环节
接 线 图
同一控制盘上的电器元件可直接连接，而盘 内元器件与外部元器件连接时必须经接线端 子板进行；
接线图中各电器元器件图形符号与文字符号 均应以电路图为准，并保持一致；
电路图（电气原理图）： 电气图幅面：
基本幅面尺寸系列 代号 尺寸（mm)
加长幅面尺寸系列
代号
尺寸（mm)
A0
841×1189
A1
594×841
A2
420×594
A3
297×420
A4
210×297
A3×3
A3×4ห้องสมุดไป่ตู้
A4×3 A4×4 A4×5
420×891 420×1189 297×630 297×841 297×1051
ppt课件
6
第二章 继电—接触器控制电路基本环节
电路图是用来详细表示实际的电路、设备或成套
电 路
装置的全部基本组成和连接关系的一种电气图。它 通常采用图形符号并按功能布局绘制，是电气技术 中使用最广的电气图。
图 绘制原则：
电路图在布局上采用功能布局法；
电路图中的各电气元件，一律采用国家标准规定的 图形符号绘出，用国家标准文字符号标记；
ppt课件
3
第二章 继电—接触器控制电路基本环节
接线端子标记：电气图中各电器接线端子用字母数字
符号标记。 主电路端子标记：三相交流电源的引入线用L1、L2、L3、
N、PE标记。直流系统电源正、负极、中间线分别用 L+、L－与M标记。三相动力电器的引出线分别按U、
V、W顺序标记。
三相感应电动机的绕组首端分别用U1、V1、W1标 记，末端用U2、V2、W2标记，中间抽头用U3、V3、 W3标记。
对于继电器、接触器、制动器和离合器等按处在非 激励状态绘制；机械控制的行程开关应按未受机械 压合的状态绘制；
1. 电路图应按主电路、控制电路、照明电路及信号电 路分开绘制。
ppt课件
7
第二章 继电—接触器控制电路基本环节
ppt课件
8
FU3
第二章 继电—接触器控制电路基本环节
位置图用来表示
320
控制电路端子标记：控制电路各端子采用数字标志，其
顺序一般为从左到右、从上到下。
凡是被线圈、触点、电阻、电容等元件所间隔的接
线端点，都应标以不同的标记数字。
ppt课件
4
第二章 继电—接触器控制电路基本环节
电气图：常用的电气图有系统图、框图、电路图、位
置图和接线图等。
通常，系统图用于描述系统或成套装置，如图所示。
进一步划分。
ppt课件
2
第二章 继电—接触器控制电路基本环节
如变压器的大类符号为T，其包括电流互感器、控制 变压器、电力变压器、电压互感器等，分别用“TA、 TC、TM、TV”来表示。
辅助文字符号：
用来表示电气设备、装置和元器件以及电路的功能、 状态和特征。辅助文字符号一般不超过三个字母。
如“SYN”表示同步；“L”表示限制；“RD”表示 红色； “ON”表示接通……。
位 置
成套装置、设备中各 个项目位置的一种图。 例如，右图为某车床
FU1
FU2
图 电器位置图，图中详
线槽
细地绘制出了电气设
KM
备中每个电器元件的
TC
相对位置，图中各电
FR
器元件的文字代号必
须与相关电路图中电
器元件的代号相同。
50 50 50 50
位置图
360
FU4
ppt课件
9
第二章 继电—接触器控制电路基本环节
系 框图用于描述分系统或设备。国家标准GB6988.3—86
统 《电气制图 系统图和框图》中，具体规定了绘制系
图 统图和框图的方法，并阐述了它的用途。
或
电源进线
框 图
系 统
图
总 控
制
系
统
配电系统
液压动 力系统
冷却水供应 系统
压缩空 气系统
轧钢机
钢板存储
材料进入
ppt课件
5
第二章 继电—接触器控制电路基本环节
0
SB2
2
1
1 U12 SB1
3 ×2 .5 m m 2
MM PE
ppt课件
12
第二章 继电—接触器控制电路基本环节
第二节 三相笼型感应电动机的全压起动控 制电路
三相笼型感应电动机起动方法：全压起动和降压起 动 。因起动电流倍数较大，容量较大的电动机起动时 将造成电网电压波动，如电拖所述，只有满足经验公 式或一般在11KW（7.5KW)以下的电动机允许直接起 动，否则，必须采用降压起动。
接 线 图
为了进行装置、设备或成套装置的布线或布缆，必 须提供其中各个项目（包括元件、器件、组件、设 备等）之间电气连接的详细信息，包括连接关系、 线缆种类和敷设路线等。用电气图的方式表达的图 称为接线图。
根据表达对象和用途的不同，接线图有单元接线图、 互连接线图和端子接线图等。
国家标准详细规定了接线图的绘制规则，其中主要 有：
