人教版九年级《17.2 欧姆定律》同步测试题及答案

九年级物理第17章《欧姆定律》测试题一、选择题(本题共10小题，每小题4分，共40分)1．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A、B 两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定3．教室内装有多盏电灯，每多开一盏电灯，则教室内电路的( )A．总电流增大B．总电压增大C．总电阻增大D．总电压、总电流都不变4．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。

该电路中可能出现的故障是( )A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。

小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合6．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，则以下说法正确的是( )A．R1与R2串联B.电压表只测R1两端的电压C．当P向b滑动时，电压表示数不变，电流表A2示数不变D．当P向b滑动时，两个电流表的示数都变小7．如图所示，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3 A，则( )A.R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω8．甲、乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员再用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地( )A．18 km B．15 km C．12 km D．10 km9．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。

人教版九年级物理 第17章 欧姆定律17.2 《欧姆定律》同步训练一、选择题1．下列对公式I ＝U/R 理解正确的是( )A ．导体中的电流与导体两端的电压成正比B ．导体中的电流与导体的电阻成正比C ．导体中的电流与导体两端的电压和导体的电阻无关D ．在电阻一定时，导体中的电流与导体两端的电压成正比2．由“I ＝U R ”可以导出“R ＝U I”，对此，下列说法正确的是( ) A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻大小等于导体两端的电压和通过导体的电流的比值3. 以下对于欧姆定律I ＝的理解中不正确的是( )A ．对某一段导体来说，导体中的电流跟两端的电压成正比B ．在电压一定的条件下，导体中的电流跟导体电阻成反比C ．导体中电流的大小由两端电压和电阻共同决定D ．导体中的电流跟两端电压和电阻无关4. 由欧姆定律公式变形得R ＝U I，下列说法中正确的是( ) A ．导体的电阻由它两端的电压和通过它的电流决定B ．导体的电阻等于导体两端的电压跟通过它电流的比值C ．导体两端的电压一定时，导体的电阻跟通过它的电流成反比D ．通过导体的电流一定时，导体的电阻跟它两端的电压成正比5. 一个阻值为20 Ω的电阻，测得通过它的电流为5 A ，那么此时加在这个电阻两端的电压是( )A ．4 VB ．10 VC ．0.25 VD ．100 V6. 如图甲所示的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙，下列判断正确的是()A．电源电压是12 VB．定值电阻R的阻值是6 ΩC．滑动变阻器的最大阻值为18 ΩD．定值电阻R的阻值是12 Ω7. 有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是( )A．5∶3 B．10∶3C．3∶5 D．8∶158．如图所示，电路中电源电压为9 V且保持不变，R1＝3 Ω，R2＝6 Ω。

初中物理学习材料

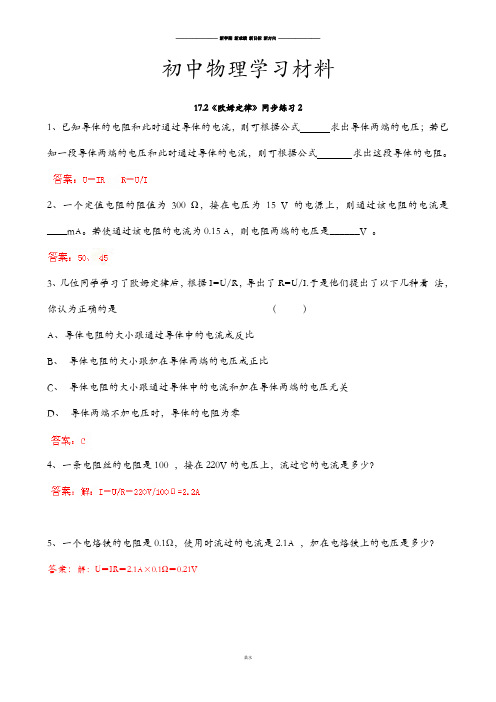

17.2《欧姆定律》同步练习2
1、已知导体的电阻和此时通过导体的电流，则可根据公式求出导体两端的电压；若已知一段导体两端的电压和此时通过导体的电流，则可根据公式求出这段导体的电阻。

2、一个定值电阻的阻值为300 Ω，接在电压为15 V的电源上，则通过该电阻的电流是____mA。

若使通过该电阻的电流为0.15 A，则电阻两端的电压是______V 。

3、几位同学学习了欧姆定律后，根据I=U/R，导出了R=U/I.于是他们提出了以下几种看法，你认为正确的是（）
A、导体电阻的大小跟通过导体中的电流成反比
B、导体电阻的大小跟加在导体两端的电压成正比
C、导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D、导体两端不加电压时，导体的电阻为零
4、一条电阻丝的电阻是100 ，接在220V的电压上，流过它的电流是多少？
5、一个电烙铁的电阻是0.1Ω，使用时流过的电流是2.1A ，加在电烙铁上的电压是多少？
答案：解：U＝IR＝2.1A×0.1Ω＝0.21V
图3
初中物理试卷
灿若寒星制作。

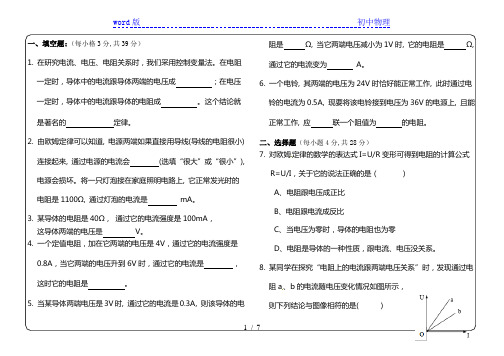

一、填空题:（每小格3分,共39分）1. 在研究电流、电压、电阻关系时，我们采用控制变量法。

在电阻一定时，导体中的电流跟导体两端的电压成；在电压一定时，导体中的电流跟导体的电阻成。

这个结论就是著名的定律。

2. 由欧姆定律可以知道, 电源两端如果直接用导线(导线的电阻很小) 连接起来, 通过电源的电流会(选填“很大”或“很小”), 电源会损坏。

将一只灯泡接在家庭照明电路上, 它正常发光时的电阻是1100Ω, 通过灯泡的电流是mA。

3. 某导体的电阻是40Ω，通过它的电流强度是100mA，这导体两端的电压是V。

4. 一个定值电阻，加在它两端的电压是4V，通过它的电流强度是0.8A，当它两端的电压升到6V时，通过它的电流是，这时它的电阻是。

5. 当某导体两端电压是3V时, 通过它的电流是0.3A, 则该导体的电阻是Ω, 当它两端电压减小为1V时, 它的电阻是Ω, 通过它的电流变为A。

6. 一个电铃, 其两端的电压为24V时恰好能正常工作, 此时通过电铃的电流为0.5A, 现要将该电铃接到电压为36V的电源上, 且能正常工作, 应联一个阻值为的电阻。

二、选择题（每小题4分,共28分）7. 对欧姆定律的数学的表达式I=U/R变形可得到电阻的计算公式R=U/I，关于它的说法正确的是（）A、电阻跟电压成正比B、电阻跟电流成反比C、当电压为零时，导体的电阻也为零D、电阻是导体的一种性质，跟电流、电压没关系。

8. 某同学在探究“电阻上的电流跟两端电压关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图像相符的是( )A、电阻一定时电流随着电压的的增大而减小B、电压相同时阻值大的电阻通过的电流大C、电流相同时阻值小的电阻两端的电压大D、两电阻阻值的关系是Ra＞Rb9. 如图是压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。

当闭合开关S，压力F增大时，电流表与电压表示数变化情况是( )A、电流表示数变大，电压表示数变小B、电流表示数变小，电压表示数变大C、电流表示数变大，电压表示数变大D、电流表示数变小，电压表示数变小10. 如图所示电路，电源电压恒为24V，电阻R1＝R2＝120Ω, 两只电流表的量程均为0-0.6A，当闭合开关时，两只电流表的示数均为0.2A。

欧姆定律—测电阻问题课后练习（二）题一：在“测量小灯泡的电阻”实验中，小灯泡的额定电压是2.5V．(1)请你用笔画线代替导线将如图所示电路连接完整。

(2)小梦在接完最后一根导线时，小灯泡立即发光，请你分析产生这一现象的原因是。

(3)排除故障后，继续实验，如图1所示是小灯泡正常发光时的电流，此时灯丝的电阻为Ω。

(4)大梦和小梦按照老师的要求，设计了如下在缺少电流表时测量小灯泡电阻的方案：大梦：用如图2所示电路(滑动变阻器最大阻值已知)，闭合开关，分别读出滑片在A、B两端时电压表的示数，然后计算出小灯泡的电阻。

小梦：把一个电压表分别接在小灯泡和阻值已知的定值电阻两端，如图3所示，闭合开关，读出电压表的示数，然后计算出小灯泡的电阻。

你认为设计的方案好，理由是。

题二：实验室中要测量一个阻值约为数百欧的电阻。

提供的器材有：电源(电压约5V)、学生用电压表(0～6V)、电阻箱R(0～9999Ω 5A)、开关S1和S2、导线若干。

现要测量待测电阻R x的阻值，设计了如图甲所示的实验电路图。

(1)小虎进行的实验过程如下：①根据实验电路图，连接成如图乙所示的实物电路，但存在连接错误，只需改动一根导线，即可使电路连接正确，请在接错的导线上打“×"，并用笔画线代替导线画出正确的接法。

②电路连接正确后，闭合S 1 ，将S 2 拨到触点1时，电压表的读数为U 1 ，则电源电压为。

③闭合S 1 ，将S 2 拨到触点2，当电阻箱的阻值调为R 0 时，电压表的示数为U 2 ，则待测电阻的阻值R x = 。

(2)如果实验器材中没有提供电压表，现再提供一只电流表(0～0.6A)，利用上述器材，你认为 (选填“能”或“不能”)较准确测出该待测电阻的阻值，原因是。

题三：现有电压未知的电源一台；符合要求的电流表一块；已知电阻值的定值电阻R0、待测电阻R X、开关S两个；导线若干。

利用以上器材可以测出R X的电阻值。

请你：（1）在右侧方框中画出实验电路图；（2）实验步骤：（3）写出测量式R X题四：某同学要测量电阻R x 的阻值，实验室提供的器材有：电源、已知电阻R 0 ，电压表、未知电阻R x 、单刀双掷开关各一个，导线若干。

17.2欧姆定律同步测试一．选择题1．关于公式R＝，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻大小等于导体两端的电压跟通过它电流的比值C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比D．导体两端的电压为零时，因没有电流通过导体，所以导体电阻为零2．在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（）A．0.25A、20ΩB．1A、20ΩC．0.4A、10ΩD．1A、10Ω3．对欧姆定律的理解，下列说法中错误的是（）A．对同一导体，导体中的电流强度与这段导体两端电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在相同电压时，导体的电阻与电流成反比D．对同一导体，导体两端电压与通过电流的比值不变4．在如图所示的电路中，电源电压不变。

开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6伏变化到2伏，同时观察到电流表的示数从0.5安变化到1安，则定值电阻R0的阻值为（）A．4欧B．6欧C．8欧D．18欧5．如图所示是小丽设计的压力传感器的原理图，其中R1是定值电阻，R2是滑动变阻器。

当压力增大时（）A．电流表示数增大，电压表示数减小B．电流表示数减小，电压表示数减小C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数增大6．如图所示，当滑动变阻器的滑片由左向右滑动时，电流表和电压表的示数变化情况是（）A．电流表示数不变，电压表示数变大B．电流表示数变大，电压表示数不变C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大7．如图所示的电路，电源电压保持不变，电阻R1＝10Ω，R2＝8Ω，当闭合开关S1断开S2时，电流表A1的读数为0.2A，则当闭合开关S2断开S1时，电流表A2的读数可能为（）A．0.18A B．0.2A C．0.22A D．0.25A8．如图，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的I﹣U图象，下列判断中正确的是（）A．a代表的电阻丝较粗B．b代表的电阻丝较粗C．a、b的电阻丝一样粗D．无法比较9．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U ﹣I图象。

17.2欧姆定律同步测试一．选择题1．如图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω2．如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．R2的电阻变大B．总电阻变大C．电流表示数变小D．电压表示数变大3．如图电路，电源电压不变，开关S闭合。

在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（）A．电压表示数不变B．电压表示数变小C．电流表示数变大D．总电阻变小4．下列说法中正确的是（）A．实验表明，通过导体的电流与导体两端的电压成正比B．实验表明，导体中的电流与其电阻成反比C．由I＝变形可得R＝．由此可知，“导体的电阻跟它两端的电压成正比，跟电流成反比”D．用伏安法测量定值电阻阻值时，应该多次测量电压及电流的值，根据实验测得的电压及电流值算出电阻，并求其平均值5．如图所示，当S断开，甲、乙两表是电流表时，两示数之比I甲：I乙＝3：5；当S闭合，甲、乙两表是电压表时（）A．两表的示数之比U甲：U乙＝5：3B．两表的示数之比U甲：U乙＝2：5C．R1与R2的电阻之比R1：R2＝5：3D．R1与R2的电阻之比R1：R2＝3：26．两个定值电阻，甲标有“16Ω，1.5A”字样，乙标有“22Ω，0.5A”字样，现把它们串联起来，则该串联电路两端允许加的最高电压是（）A．19V B．41V C．35V D．57V7．某型号天然气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）A．天然气浓度增大时，电压表示数变小B．天然气浓度减小时，电流表示数变大C．无论天然气浓度怎样变化，电压表与电流表示数的比值不变D．天然气浓度增大时，电路消耗的总功率不变8．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示，则下列判断正确的是（）A．电源电压为18VB．图线A是电阻R1的I﹣U关系图象C．R1的阻值是30ΩD．滑动变阻器R2的最大阻值为20Ω9．如图所示的电路中，电源电压保持不变。

初中物理学习材料17.2《欧姆定律》同步试题一、选择题1．根据欧姆定律可知，电路中（）A．当电压一定时，电阻变小，电流一定变小B．当电压一定时，电阻变小，电流一定变大C．当电压变大时，电阻变大，电流就变小D．当电压变大时，电流变大，电阻也随着变大答案：B解析：本题主要考查了对欧姆定律的理解，根据实验探究可以知道，在电压一定时，导体中的电流与导体的电阻成反比，即电阻变大，电流变小。

C选项中的电压和电阻均变化，电压与电阻的比值无法确定，所以无法确定电流大小是如何变化的。

导体的电阻是导体的一种属性，它的大小与电压和电流大小无关。

2．如图1所示，当开关S闭合时，电流表的示数为250毫安，灯泡L此时的电阻为10欧，则灯泡L两端的电压为（）A．25伏B．250伏C．2.5伏D．0.025伏图1答案：C解析：在使用欧姆定律公式进行计算时要注意单位统一，电流的单位为“安”，电压的单位为“伏”，电阻的单位为“欧”。

灯泡工作时的电阻为10欧，电流为250毫安，合0.25安，所以灯两端的电压为U=IR=0.25安×10欧=2.5伏。

3．由欧姆定律公式可以推导出公式，关于此公式下列的说法中正确的是（）A．导体的电阻跟它两端的电压成正比B．导体中的电阻跟通过它的电流成反比C．导体两端电压为0时，导体电阻也为零D．导体电阻是导体本身的性质，跟它两端的电压和通过的电流无关答案：D解析：通过实验探究电流与电压和电阻的关系，得出两个结论：在导体的电阻一定时，导体中的电流与导体两端的电压成正比；在导体两端电压一定时，导体中的电流与导体的电阻成反比。

根据这两个结论得出欧姆定律，它反映的是影响电流大小的因素。

把此公式变形得到，从数学关系上看没有任何问题，但从物体的属性的角度来看，电阻的大小与导体的材料、长度和横截面积等因素有关，它与外部的电压和电流是无关的，所以不能与导体的电阻与电压成正比，与电流成反比。

4．生活中，我们会看到家里的白炽灯往往在开灯时这一下即被烧毁。

人教版九年级物理全一册《第十七章欧姆定律》单元测试题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．青青同学做电学实验时，电路如图所示．已知所用电流表的量程为0~0.6A，电压表的量程为0~3V，电源电压为6V(保持不变)，滑动变阻器标有(50Ω 1A)，定值电阻R0为10Ω．开关闭合后，在移动滑片的过程中，若保证电路安全，下列情况可能出现的是A．电阻的R0功率为1W B．滑动变阻器调到0ΩC．电流表示数0.5A D．电压表示数2V2．如图所示的电路中，电源电压保持不变．电键S闭合前后，只有一个电表的示数发生变化，若故障只发生在灯L1或L2处，则一定是灯（）A．L1断路B．L1短路C．L2断路D．L2短路3．如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A．电压表V1示数变大，电流表A示数变大B．电压表V1示数不变，电压表V2示数变小C．电压表V2示数不变，电流表A示数变大D．电压表V1示数变大，电压表V2示数变小4．如图所示的电路中，电源电压不变，闭合开关S，滑片P从如图位置向左移动的过程中，下列说法正确的是（）A．电流表A示数变大，电压表V1示数不变B．电压表V1示数与电压表V2的示数之和变大C．电压表V1示数与电流表A示数的乘积变小D．电压表V2示数与电流表A示数的比值变小5．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器滑片P向右移动时，数值不变的有①电流表A的示数；①电压表V1的示数；①电压表V2的示数；①电压表V1的示数与电流表A的示数的比值．以上四项判断正确的有A．1 个B．2 个C．3 个D．4 个6．如图所示电路，闭合开关S后，若甲、乙两表是电压表，示数之比是3①2，若将甲、乙两表都替换为电流表，并断开开关S，则甲、乙两表的示数之比为（）A．3①1B．1①1C．1①3D．3①27．一只电阻两端的电压从2V增大到2.8 V，通过该电阻的电流增加了0.1 A，则该电阻的阻值是A．8 ΩB．16 ΩC．24 ΩD．无法确定8．如图所示电路中,电源电压不变,R是定值电阻,当a、b两点接入10Ω的电阻时,通过定值电阻R0的电流是0.5A;若a、b间改接20Ω的电阻,通过定值电阻R0的电流A．等于0.25A B．小于0.25A C．大于0.25A D．无法判断9．如图所示的电路中，电源电压恒定，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P由b端移到a 端的过程中，下列说法正确的是（）A．电压表和电流表的示数都变大B．电压表和电流表的示数都变小C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大10．如图所示，电源电压保持不变。

九年级物理全册17.2《欧姆定律》同步测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示的电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器（a、b为其两端点）。

闭合开关S,当滑片P在某一端点时,电流表示数为0.1 A,R2消耗的电功率为1 W;当滑片P移至某一位置时,电流表示数为0.3 A,R2消耗的电功率为1.8 W,则在此过程中,下列说法错误的是A．R2的最大阻值为80 ΩB．电压表示数变化了4 VC．R1消耗的电功率变化了1.6 WD．电路消耗的总功率变化了2.4 W2 . 如图所示，闭合开关，发现灯泡L1比L2亮，在该电路中，关于电流、电压、电阻和消耗的电功率大小的判断，正确的是（）A．P1＜P2B．U1＜U2C．R1=R2D．I1=I23 . 在如图所示电路中，电源电压保持不变，L为小灯泡（电阻不随温度改变），R为滑动变阻器。
