预留预埋专项施工方案1. 引言预留预埋工作是建筑施工中的一项重要工作，它涉及到建筑物的各种设备管线、配电箱、照明灯具等的预先埋设，为后续的安装工作提供便利。
本文档将描述预留预埋专项施工方案的相关细节和步骤。
2. 施工准备2.1 材料准备在进行预留预埋施工前，需要准备以下材料：•预留预埋管道：根据设计要求选择合适的管道材料，如PVC、镀锌钢管等。
•预留预埋箱体：根据设备尺寸和要求选择合适的箱体，如配电箱、通信箱等。
•预留预埋套管：用于保护预留管道和电缆，一般选择PVC套管。
•施工工具：锤子、电钻、剪刀、切割机等。
2.2 施工人员培训施工人员应接受相关培训，熟悉施工操作流程和安全要求，并了解所要预留预埋的设备、管道等的位置和尺寸要求。
3. 施工步骤3.1 方案设计根据设计图纸和设备要求，确定预留预埋的位置、数量、尺寸和深度等参数。
需要特别注意的是：•预埋管道应保持足够的坡度，以便于排放水分、防止积水。
•预留预埋箱体应与建筑物的结构相适应，并考虑后续维护和管理的需要。
3.2 打孔或切割根据预留预埋的位置，使用电钻或切割机对建筑结构进行打孔或切割。
打孔或切割的深度应符合设计要求。
3.3 安装套管在打孔或切割的孔洞中安装套管，套管长度应略长于孔洞深度，以便于安装与后续施工需要。
3.4 埋设管道和设备根据设计要求，将预留预埋管道和设备安装到套管中，确保其位置、高度和水平度等符合要求。
3.5 固定和连接根据需要，对预留的管道和设备进行固定和连接，确保其稳固和可靠。
3.6 检查和清理施工完成后，进行检查，确保预留预埋的管道和设备无破损或安全隐患。
清理施工现场，保持整洁。
4. 安全注意事项在进行预留预埋施工时，需要注意以下安全事项：•施工人员应佩戴防护手套、眼镜等个人防护装备。
•施工现场应设置明显的警示标识，并封锁危险区域。
•施工过程中应注意防止误伤其他设备和人员。
•施工人员应严格按照操作规程进行施工，避免操作失误和事故发生。
安装预留预埋施工方案预留预埋施工是指在建筑物或工程项目的施工过程中，事先就施工过程中需要的管线、设备、设施进行规划和布置，预先安装好预留和预埋的管道、线槽、槽横沟、槽成架、悬挑装置、支架基础等。
预留预埋施工方案的制定是保证施工科学安排的基础，能够事先确定工程的管道布置，预留预埋可以有效避免施工中的破坏现况管道的情况，保证原有现场设施设备运行正常，并且为今后的设备扩容提供便利。
下面是一个安装预留预埋施工方案的例子。
1.施工前准备1.1完成施工区域的场地清理，确保施工区域没有障碍物和杂物。
1.2制定详细的施工方案，包括预留预埋的具体位置、规格、数量和施工步骤等。
2.预埋管道的安装2.1根据工程设计图纸，确定预埋管道的类型、规格和数量。
在施工区域进行埋深标识。
2.2根据设计要求，采用专用工具进行挖槽和开槽。
2.3确保管道的水平度和垂直度，利用水平仪和垂直仪进行检测和调整。
2.4采用专用胶水和胶带粘合管道，确保连接的牢固性和密封性。
2.5完成全部预埋管道的安装后，针对每个管道进行必要的检测，确保质量合格。
3.预留预埋设备的安装3.1根据工程设计图纸，确定预留预埋设备的具体位置和数量。
根据设备的安装要求和尺寸，进行施工区域的标识。
3.2在施工区域进行开孔，并根据设备的尺寸和安装要求进行预留预埋。
3.3在预留预埋的孔洞中安装支撑架和固定设备。
3.4将设备和管线与预埋孔洞进行连接，确保连接的牢固性和密封性。
3.5检测和调整设备的位置和夹具，确保安装的稳定性和精度。
4.工程验收4.1完成全部预留预埋施工后，进行工程的综合验收。
4.2检查预留预埋的管道和设备的安装质量，确保满足设计要求和规范要求。
4.3检查预埋管道和设备的位置和数量，与设计图纸进行对照。
4.4进行必要的检测和测试，确保管道和设备的性能和安全性。
4.5编制施工记录和验收报告，存档备查。
预留预埋施工方案的制定是保证施工的效果和质量的重要一环，预留预埋施工的合理安排和操作会对整个工程的进展和成果有着重要的影响。
机电预留预埋施工方案最终版机电预留预埋施工方案是指在建筑物的施工过程中，在混凝土结构尚未浇筑之前，根据机电设备的布置需求，在混凝土结构中预留相关的管道、槽道、孔洞等空间，以便后续机电设备的安装和使用。
下面是机电预留预埋施工方案的最终版。
一、项目背景根据建筑设计图纸和机电设备布置图，确定机电预留预埋施工方案，以满足后续机电设备的安装和使用需求。
二、施工内容1.预留管道：根据机电设备布置图，预留相应的水、电、燃气等管道。
2.预留槽道：根据机电设备布置图，预留相应的槽道，用于布放电缆、通信线路等。
3.预留孔洞：根据机电设备布置图，预留相应的孔洞，用于穿越结构体的管线等。
三、施工步骤1.深入了解建筑设计图纸和机电设备布置图，确定预留的具体位置和尺寸要求。
2.制定施工计划，包括施工时间、施工人员和施工材料等。
3.安装标志牌，标明预留位置和尺寸要求，以便施工人员按照要求施工。
4.按照预留要求，在混凝土结构中进行施工，包括开挖管道、槽道和孔洞等，然后安装预留套管、预埋箱等。
5.检查施工质量，确保预留位置和尺寸与设计要求一致。
6.完工验收，将施工结果与设计图纸和机电设备布置图进行比对，确保施工符合要求。
四、施工注意事项1.施工人员必须熟悉建筑设计图纸和机电设备布置图，确保施工按照要求进行。
2.施工过程中要注意保护混凝土结构，防止损坏。
3.施工现场要保持清洁，确保施工质量。
4.施工过程中要注意安全，佩戴必要的防护用具，遵守相关的安全规范。
5.施工结束后，及时清理施工现场，并存档相关施工记录和验收报告。
五、施工计划根据施工内容和施工步骤，制定施工计划，包括施工时间、施工人员和施工材料等。
六、项目成果经过施工，机电预留预埋施工完成，确保后续机电设备安装和使用的需要得到满足。
七、质量控制在施工过程中，加强质量管理，确保施工质量符合设计要求和施工规范。
八、安全措施在施工过程中，加强安全管理，落实安全措施，确保施工安全。
九、项目评估在施工结束后，进行评估，总结施工过程中的经验教训，提供改进方案和建议。
一、方案概述安装预埋预留施工方案是在建筑工程施工过程中，针对水电、通风、空调、消防等机电安装工程，为满足设备安装、管道敷设、线路布线等要求，对预留孔洞、预埋管道、预埋设备基础等进行施工的技术方案。
二、施工流程1. 设计阶段：根据工程图纸，确定预留预埋的位置、尺寸、数量及要求。
2. 施工准备：准备施工工具、材料、设备，组织施工人员，进行技术交底。
3. 预埋管道施工：（1）根据设计要求，确定预埋管道的位置、尺寸、坡度及标高。
（2）在土建施工过程中，按照设计要求预留孔洞，并确保孔洞位置、尺寸、标高符合要求。
（3）在孔洞中安装管道，进行管道连接、试压、防腐等工序。
4. 预埋设备基础施工：（1）根据设计要求，确定设备基础的位置、尺寸、标高。
（2）在土建施工过程中，按照设计要求预留设备基础孔洞，并确保孔洞位置、尺寸、标高符合要求。
（3）在孔洞中安装设备基础，进行基础连接、验收等工序。
5. 预留孔洞施工：（1）根据设计要求，确定预留孔洞的位置、尺寸、标高。
（2）在土建施工过程中，按照设计要求预留孔洞，并确保孔洞位置、尺寸、标高符合要求。
（3）在预留孔洞周围进行加固处理，防止孔洞变形。
6. 施工验收：对预埋管道、预埋设备基础、预留孔洞等进行验收，确保符合设计要求。
三、施工要点1. 预埋管道施工要点：（1）确保管道位置、尺寸、坡度、标高符合设计要求。
（2）管道连接牢固，无泄漏。
（3）管道防腐处理符合规范要求。
2. 预埋设备基础施工要点：（1）确保设备基础位置、尺寸、标高符合设计要求。
（2）设备基础连接牢固，无变形。
（3）设备基础防腐处理符合规范要求。
3. 预留孔洞施工要点：（1）确保预留孔洞位置、尺寸、标高符合设计要求。
（2）预留孔洞周围加固处理，防止孔洞变形。
（3）预留孔洞四周进行封堵，防止杂物进入。
四、质量保证措施1. 严格执行施工规范和质量标准，确保工程质量。
2. 加强施工过程中的质量控制，及时发现并解决质量问题。

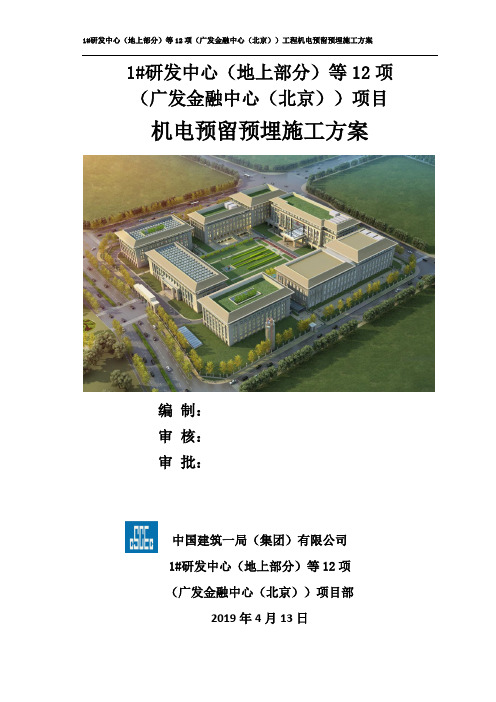

1#研发中心（地上部分）等12项（广发金融中心（北京））项目机电预留预埋施工方案编制：审核：审批：中国建筑一局（集团）有限公司1#研发中心（地上部分）等12项（广发金融中心（北京））项目部2019年4月13日1.编制依据 (1)1.1设计图纸及施工组织设计施工方案 (1)1.2国家、行业、地方规范规程图集 (1)1.3法律法规 (2)1.4其他文件 (2)2.工程概况 (2)2.1设计概况 (2)2.2.机电系统介绍 (3)2.3.预留预埋工作重难点及其对策 (4)3.施工安排 (6)3.1施工部位及工期要求 (6)3.2劳动组织及职责分工 (6)4.施工准备 (7)4.1技术准备 (7)4.2机具准备 (7)4.3材料准备 (8)5.主要施工方法及措施 (8)5.1给排水、消防预留预埋 (8)5.2通风空调工程预留预埋 (17)5.3二次结构期间暖卫预留预埋 (19)5.4基础接地及防雷引下线施工 (20)5.5电缆桥架穿楼板和墙的洞口预留 (23)5.6 强弱电配管 (23)5.7底盒埋设的控制要求 (26)5.8强弱电进户管线套管预留 (27)5.9二次结构内电气预留预埋 (29)5.10人防电气预留预埋 (31)5.11等电位电气预留预埋 (33)6.季节施工的要求 (34)6.1雨期施工的要求 (34)6.2冬期施工的要求 (34)6.3高温季节措施 (35)7.质量要求及管理措施 (35)7.1允许偏差和检查方法 (35)7.2验收方法 (36)7.3质量通病的防治和缺陷修整 (36)7.4质量保证措施 (37)7.5成品保护 (37)8.安全文明施工、消防环保措施 (38)8.1安全文明施工保证措施 (38)8.2消防环保措施 (39)9.绿色施工措施 (39)1.编制依据设计图纸，该工程施工组织设计，有关规范、规程、图集、法规、质量验收标准等。
1.1设计图纸及施工组织设计施工方案广发金融中心（北京）项目招标文件及招标用图纸1.2国家、行业、地方规范规程图集1.3法律法规1.4其他文件2.工程概况2.1设计概况2.2.机电系统介绍2.3.预留预埋工作重难点及其对策3.施工安排3.1施工部位及工期要求3.2劳动组织及职责分工3.2.1管理层（责任工程师）负责人3.2.2工人数量及分工3.2.3 劳动力计划4.施工准备4.1技术准备严格按照审图阶段程序进行，认真熟悉图纸及有关技术资料，将专业施工图与结构图、建筑图进行核对，将图纸存在的问题及时与设计院进行沟通、解决。
一、编制说明为确保建筑工程施工过程中预留预埋工程的顺利进行，提高施工质量，降低后期维修成本，根据我国相关规范和标准，结合本工程实际情况，特制定本预留预埋专项方案。
二、工程概况本工程为（工程名称），位于（地理位置），总建筑面积为（建筑面积）平方米。
工程包括（建筑类型），预留预埋工程涉及强电、弱电、给排水、通风、消防等系统。
三、施工组织与管理1. 施工组织（1）成立预留预埋工程专项施工小组，负责工程的全面管理工作。
（2）明确各专业班组职责，确保各专业施工协调一致。
2. 施工管理（1）严格执行国家相关规范、标准和设计要求。
（2）加强施工现场巡查，发现问题及时整改。
（3）做好施工记录，确保工程可追溯。
四、施工方案与技术措施1. 施工流程（1）熟悉图纸及有关技术资料，明确预留预埋位置、尺寸和数量。
（2）制定施工方案，确保施工顺利进行。
（3）组织施工，严格按照施工方案执行。
（4）做好施工记录，确保工程可追溯。
2. 施工技术措施（1）预留预埋孔洞、套管尺寸应符合设计要求，确保管道、线缆等设备安装。
（2）预留预埋材料应符合国家相关标准和规范。
（3）预留预埋工程应与土建工程同步进行，确保施工质量。
（4）预留预埋工程应进行隐蔽工程验收，确保施工质量。
（5）加强施工现场安全管理，防止安全事故发生。
五、施工进度计划1. 施工进度安排（1）预留预埋工程与土建工程同步进行，确保施工质量。
（2）预留预埋工程分阶段进行，每阶段完成后进行验收。
2. 施工进度计划（1）第一阶段：预留预埋孔洞、套管。
（2）第二阶段：预留预埋管道、线缆等设备。
（3）第三阶段：预留预埋工程验收。
六、资源配置计划1. 人员配置（1）预留预埋工程专项施工小组：2人。
（2）各专业班组：根据工程实际情况配置。
2. 施工机具配置（1）钻孔机、切割机、电焊机等。
（2）施工材料：预留预埋材料、线缆、管道等。
3. 测量设备配置（1）全站仪、水准仪等。
（2）施工材料：预留预埋材料、线缆、管道等。
机电安装预留预埋施工方案一、施工背景和目标机电安装预留预埋施工是建筑工程中非常重要的一项工作。
它的主要目标是在建筑物结构尚未完全封闭之前，将机电设备和管线的位置、走向和尺寸等预先确定好，并进行合理的预留和预埋，确保机电设备的安装和维护的顺利进行。
本施工方案旨在详细介绍机电安装预留预埋的施工步骤和要求，提高施工效率和质量。
二、施工步骤1.施工准备：（1）施工前，要仔细阅读建筑图纸和机电设备的安装图纸，了解设计要求和施工步骤。
（2）统筹协调各个专业，确定预留和预埋位置，确保机电设备之间的协调和融合。
（3）按照设计要求，准备好所需的工具和材料，包括切割机、电焊机、螺栓、螺母、封胶等。
（4）制定安全计划，确保施工过程中的作业安全。
2.钢筋预埋：（1）根据建筑图纸和机电设备的安装图纸，确定钢筋的位置和尺寸。
（2）在施工现场按照预先设计的位置钢筋进行预埋施工，确保钢筋的垂直度和水平度。
（3）及时清理垃圾和杂物，并将预埋钢筋的位置进行记录和标记。
3.电缆预埋：（1）根据建筑图纸和机电设备的安装图纸，确定电缆的位置和走向。
（2）使用专用工具在施工现场进行电缆槽的切割和连接。
（3）将电缆放入槽内，并进行固定和保护，确保电缆的安全和整齐。
4.管线预留：（1）根据建筑图纸和机电设备的安装图纸，确定管线的位置和走向。
（2）使用合适的工具和材料，在施工现场进行管线的预留工作，确保管线的安全和畅通。
（3）对于水管和气管等易受损的管线，需要进行防腐处理和保护。
5.装配件预埋：（1）根据机电设备的型号和尺寸，制作相应的预埋板或支架。
（2）将预埋板或支架安装在施工现场的相应位置，确保机电设备的安装平稳和牢固。
6.检查和清理：（1）施工完成后，对预埋和预留的位置进行仔细的检查和清理，确保没有遗漏和疏忽。
（2）对于有缺陷或问题的位置，及时进行修复和整改，确保施工质量符合要求。
三、施工要求1.施工质量：2.施工安全：施工过程中要严格执行安全规范，保证作业人员的人身安全。
机电预留预埋施工方案除负责完成给排水工程、通风空调工程、强电工程的预留预埋工作外，还应负责实施分包工程的预留洞及预埋工程。
1、管道预留预埋本建筑各类管道、风道、电气配管等交叉部位多，尤其是各设备机房和竖向管井内最为繁杂。
为了保证工程预留预埋工作的准确性，特别是穿外墙等部分的防水套管预埋必须一次到位，需要在施工过程中严格控制预埋质量。
具体流程如下：（1）技术准备①确定穿墙套管标高、大小根据各种专业管线图纸，找出管线与墙体交叉点，根据管中心标高、轴线位置确定套管的定位尺寸；根据管道大小确定套管大小，保温管道的套管应大于管道保温后的外径，不保温管道的套管应比管道大两号。
立管穿过楼板时，根据管道大小预留孔洞。
预留洞（套管）尺寸可参考下表管道穿越有防水要求墙体和建筑外墙时，按设计要求设置防水套管。
③确定各种卫生洁具孔距卫生间留洞前，事先与业主、设计进行沟通，初步确定洁具选型，定下各种洁具孔距，并根据卫生间洁具定位尺寸，绘制卫生间留孔图。
④复核结构图上设备专业留洞在预埋预留期间，同时复核结构图中设备预留洞的正确性，如暗装消防箱、管井等部位，复核洞口大小是否满足专业要求，复核洞口位置是否与设备图一致。
复核中发现问题的，记录详细数据，及时与设计取得联系，解决问题后再进行预埋。
（2）材料、机具准备预埋管件所需的材料：各种型号的普通钢板、角钢、扁钢、油漆、各种尺寸的钢管、铁丝、钉子等；预留孔洞所需的材料：方木、板木、铁钉等；主要机具：电焊机、切割机、卷圆机、手工锯、铁锤等。
根据各工序工期应做到所需物资提前到货，根据施工方案及施工工序要求，确定施工机具的具体型号和到场时间，提前检查各种机具的机械性能。
（3）孔洞预留在立管穿越楼板处预留孔洞，根据留孔大小做好留洞套管，确定位置后将套管用铁钉、铁丝固定在楼板上。
楼板混凝土浇筑时派专人看护，防止套管移位。
特别是卫生间的排水预留洞，应根据卫生洁具的安装尺寸、墙体的厚度及坐标轴线，确定预留洞的位置后预埋。
设备基础预埋施工方案
在进行设备基础预埋施工时，合理的施工方案是确保设备安装质量和使用寿命
的重要保障。
本文将详细介绍设备基础预埋施工的步骤和注意事项。
1. 施工前准备
在进行设备基础预埋施工前，首先需要做好施工前的准备工作。
包括确定预埋
位置和数量、清理施工现场、准备所需材料和工具等。
2. 施工步骤
2.1 确定预埋位置
根据设备安装位置和要求，确定预埋位置，并使用标线工具标记出来。
2.2 开挖基坑
根据预埋位置的标记，开挖基坑，基坑的尺寸和深度需符合设计要求，确保设
备基础安装的稳固。
2.3 铺设基础材料
在基坑底部铺设垫层材料，通常使用碎石或砂浆，确保基础的稳固和排水。
2.4 安装设备基础
将设备基础放置在基坑中，按要求调整水平和位置，使用支撑物支撑基础，确
保其稳固。
2.5 浇筑混凝土
将混凝土倒入基坑中，注意控制浇筑的速度和压实度，确保混凝土填充基础材
料之间的空隙。
2.6 养护
混凝土凝固后，对基础进行养护，常规养护措施包括覆盖防干裂膜、定期湿润等。
3. 施工注意事项
•确保施工现场安全，严格遵守操作规程；
•严格按照设计要求进行施工，尺寸、高度、位置等要求务必符合标准；
•施工过程中需注意基础材料和混凝土的质量和供应，确保质量可靠；
•施工结束后，清理现场，保持周围环境整洁。
4. 施工验收
完成设备基础预埋施工后，应进行严格的验收工作，确保施工质量符合要求，预埋设备安装的稳固和安全。
通过本文的介绍，相信读者对设备基础预埋施工方案有了更深入的了解，希望能对实际工作中的施工有所帮助。
设备基础预留预埋方案一、引言随着科技的不断进步和发展，各行各业对设备的需求也越来越高。
在建筑领域中，设备的基础预留预埋方案是确保设备能够正常安装和运行的关键环节。
本文将从设备基础预留预埋的定义、目的、设计和实施等方面进行探讨。
二、设备基础预留预埋的定义设备基础预留预埋是指在建筑物或工程项目的施工过程中，根据设备的需求，在相应的位置提前预留出适当的空间和设施，以便后续安装和使用设备。
三、设备基础预留预埋的目的1.提高设备安装效率：通过提前预留出合适的空间和设施，可以减少后续设备安装的时间和成本，提高施工效率。
2.保证设备的正常运行：设备基础预留预埋可以确保设备的稳定性和安全性，减少设备故障和损坏的风险，保证设备能够正常运行。
3.便于设备的维护和管理：设备基础预留预埋可以为设备的维护和管理提供便利，节约维护人员的时间和精力。
四、设备基础预留预埋的设计1.确定设备类型和规格：在进行设备基础预留预埋设计之前，需要明确具体的设备类型和规格，以便确定合适的预留空间和设施。
2.合理选择预留位置：根据设备的布置要求和使用需求，合理选择预留位置，确保设备的安装和使用不会受到其他设备或结构的影响。
3.确定预留尺寸和形状：根据设备的尺寸和形状，确定合适的预留尺寸和形状，确保设备能够稳固地安装在预留空间中。
4.考虑设备配套设施：除了预留空间外，还需要考虑设备的配套设施，如电源、管道等，确保设备能够正常运行。
五、设备基础预留预埋的实施1.施工前准备：在进行设备基础预留预埋之前，需要进行充分的施工前准备工作，包括确定设备类型和规格、制定预留位置和尺寸、准备所需材料和设备等。
2.预留空间施工：按照设备基础预留预埋的设计要求，进行预留空间的施工，包括开挖、浇筑、固定等。
3.配套设施安装：在预留空间施工完成后，进行设备的配套设施安装，包括电源、管道等。
4.设备安装和调试：在预留空间和配套设施安装完成后，进行设备的安装和调试工作，确保设备能够正常运行。
1 页脚内容１ 设备专业预留、预埋施工方案
一、预留预埋的专业系统内容 1、通风系统孔洞预留和管件预埋； 2、给排水系统穿过集水坑及出户管道全部预埋刚性防水套管；穿内墙（混凝土）预埋钢套管；管道穿楼板预留孔洞； 3、消防系统消火栓洞预留。 4.本次方案的内容不涉及后砌墙体的部分。 5. 本次方案的内容还涉及到B4地板与底板之间排水管道地面支架的做法。 二、施工工艺 1.工艺流程图 备料 放线 埋设 隐检 砼浇注 质检 防锈处理 外刷银粉 2.材料准备 1、预埋管件所需的材料：δ＝4.0的普通钢板、圆钢、钢管、油漆等； 2、预留孔洞所需的材料：方木、板木、铁钉等； 3、主要机具：电焊机、无齿锯、齿锯、铁锤等; 4、根据各工序工期应做到所需物资提前到货，施工工序要求，确定施工机具供应办法和储运方式，要确保各种施工机具的机械性能。 3.操作要点 1）墙体及楼板套管预留 1
页脚内容２ 焊接点井字筋钢套管套管
墙体
A).墙体留洞时，在墙体钢筋上固定套管要依据结构50标高线控制高度，轴线或墙边线确定埋件的位置。墙体钢套管和结构钢筋不能直接焊接，固定时，需制作一个井字筋和套管进行焊接，井字筋和结构钢筋之间用镀锌铁丝绑扎牢固。（见上图） 本工程管道穿地下防水墙体、顶板应做防水套管。钢管刚性防水套管安装详图如下图Ⅰ、图Ⅱ. 另外在外露管道穿过内隔墙，在有涂漆的装修房间应提供不锈钢装饰板，如下图Ⅲ：
B). 钢管、铸铁管穿楼板应做钢套管，套管直径比管道直径大2号，根据所穿构筑物的厚度及管径尺寸确定套管规格长度，下料后套管内刷防锈漆一道，应在适当部位焊好架铁，管道安装时，把预
图 Ⅰ 图 Ⅱ 图 Ⅲ 1 页脚内容３ 制好的套管穿好，套管顶部高出混凝土地面20mm，厨房及厕浴间套管应高出混凝土地面50mm，
套管与管道间填密封膏。预埋上下层套管时，中心线需垂直。管道穿过有防水层、无防水层的楼板加套管的做法如下图Ⅰ、图Ⅱ：
防水层立管填充石棉，外缠防水薄膜套管管道穿防水楼板加套管详图
法兰焊接于套管上楼板图一 1
页脚内容４ C）.卫生器具排水管穿楼板的特殊做法：
卫生器具排水管穿楼板不需预留套管，可将排水管与器具排水口连接，将排水管直接浇筑于楼板内。落地式小便器及坐式便器的排水安装节点图见下面两图。
地面铸铁管
大便器进水口外边线
油灰
坐式便器排水安装节点1
页脚内容５ 落地式小便器排水做法详图φ100白灰膏厚橡胶垫圈
根母排水栓管箍铸铁管
2) 凡属预制墙板，楼板需要剔空洞，必须在装修或抹灰前剔凿，其直径与管外径的间隙不得超过30毫米，遇有剔混凝土空心楼板筋或断钢筋，必须预先征得有关部门的同意及采取必要的补救措施后方可剔凿。 3）预埋管件的固定 A）、预埋、预留孔、洞口要及时封堵，特别是竖管井预留洞要做好安全防护措施。 B）、根据所穿梁、板、墙的厚度及管径确定套管规格、长度、下料加工，套管内刷防锈漆一道，管道安装时，把预制好的套管穿好，预埋上下层套管时，线需垂直. C）、防水套管
根据构筑物及不同介质的管道，按照设计或施工安装图册中的要求进行预制加工，将预制加工好的套管在浇注混凝土前按设计要求部位固定好，校对位置、标高、平正合格后一次浇注，待固定安装1 页脚内容６ 完毕后把填料塞紧捣实。管道穿越地下室外墙，集水坑池壁或人防，一律预埋刚性防水套管。
D）、预埋管件在拆模以后要检查其位置、尺寸，管内及管外露部分要进行二次防腐刷漆。 防腐要求：漆膜附着牢固，光滑均匀、颜色一致，无漏涂、剥落、起泡、皱纹、掺杂、透锈等缺陷。 4）B4地板与底板之间排水管道地面支架的做法。 A)、本工程B4的间接废水、车库废水管道在B4地板与底板之间，由于B4地板与底板之间的空间过小（平均1.20米，局部1.05米），所以决定采用装设水平管支座的方法对其进行固定。施工工艺由以下两图（图一、图二）进行说明：
图一 1
页脚内容７ 由图一所示IW PIPE间接废水管道在B4地板下敷设距离过长，所以需装设水平管支座。图中红色圆圈所含部分为水平管支座的柱脚板。具体做法见图二 图二所示即为水平管支座的做法，这种支架适用于管中心标高低于2400mm的管道水平安装，管中心标高可见深化设计图纸地下四层预埋管线及留洞图（一）、（二）。图中所示参数在《全国通用给水排水标准图集S161管道支架及吊架》
L=H-DW/2-δ2-δ1-100δ1柱角板A
立面图管柱
加肋板
A
BDWδ2
dw顶板B
C4型管卡
B-B剖面图PCP12-ф2P1E/2A-A剖面图Dw
A4-ф1
B/2B1
四处设置地角螺栓Md,外露n长
A/2δ
5）市政热力、煤气出入户套管的做法： 套管做法同刚性防水穿墙套管做法相同，但需特别指出，除去套管的埋设工作由我方负责以外，其余的管道入户、打压、保温均属于专业分包或相关部门负责。 6）暗设消火栓箱做法：本工程地上部分的核心筒结构中装设有暗设消火栓，具体做法是：根据设
图二 图 一 1 页脚内容８ 计图,以栓阀的坐标、标高核定消火栓支管的甩口后，再找正，根据设计按定位基准线稳固消火栓
箱，暗装消火栓箱不允许用钢钎撬、锤子敲的方法将箱硬塞入预留孔内，稳固用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装栓阀和贴面。暗装消火栓箱固定参见下图： 消火栓箱体安装在轻质隔墙上，应有加固措施。 三）施工管理要求 1. 在每层洞口预留过程中，在放线、钢筋绑扎、洞口支模完毕后以及墙体模板合模和混凝土浇筑前，各工序必须检查合格后方可进行下道工序施工。 2. 预留、预埋位置、标高依据各层墙体配筋图、核心筒楼梯筒留洞图、各专业施工图、综合留洞图进行施工。 3.必须依据机电专业施工图纸绘制相应专业的留洞和预埋图，并绘制留洞和预埋综合图，并严格检查洞口位置线和标高控制线，并保证洞口和埋件无遗漏。 4.拆模后对每个洞口的偏差值进行检查，标明洞口的规格偏差、预留孔洞，套管位置偏差、高度偏差。
A说明:1.C为墙厚。2.箱体与墙体间应用木楔子填塞, 使箱体稳固后,再用M5.0号水泥 砂浆填充抹平固定。
H1010LB
A-AB
AB-B
C
消火栓箱10
暗装消火栓混凝土墙安装固定图1
页脚内容９ 四）质量保证措施
1．审核管道及设备安装图纸是否符合现场作业条件，有无尺寸标注失误。对于图纸上没有详细标注的地方，应查找上述有关技术资料，做到参数明确，并结合土建图纸，确定每个预留洞、预埋件的位置、尺寸。 2. 管件的预制和预埋及洞口的预留应符合图纸设计要求和规范的规定一些预埋件成品可提前报建设及监理单位检验。 3. 预埋件要以图纸和有关技术资料为依据，绘制出加工大样图，并进一步核定尺寸、位置，作详细标注。 4. 明确具体施工时间、施工工序，特别是预埋件一定要在预埋前制作完成，保证预埋件成品及时到位。 5. 加强与业主和业主代表、监理、设计单位的协作配合。密切与监理配合，不断听取监理对工程质量等方面的意见，及时纠正施工中质量问题。密切与设计单位联系，及时排除设计中所产生影响施工质量的问题。 6. 选派技术素质好，业务能力强，经验丰富的施工管理人员，主要施工人员及管理人员必须经过培训，持证上岗。 7．施工时须与土建专业密切配合，加强对预留孔洞，套管以及预埋工作的隐检、预检的检查力度，避免位置错误或套管遗漏。将安排专人按照设计图纸将管道及设备的位置、标高尺寸确定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入纸团等物，在浇注砼时，应派专人配合校对，保护套管，以免移位，在混凝土没有完全凝固时，提出套管。 8．责任工程师对重要部位，质量问题多发点，执行点对点百分之百的监督检查及时纠正施工中的质量问题。 9. 设备各专业责任师应在套管预留好后，结构专业浇筑混凝土之前，仔细核对每个套管、预埋件的坐标及标高尺寸，核对无误后，填写浇筑申请单，最后由结构专业进行混凝土浇筑。 1 页脚内容１０ 10. 根据图纸绘制相应结构留洞、套管图和洞口、套管检查表，供施工和检查使用。
洞口、套管检查表采用消项管理。 套管及留洞表如下图所示：
**************大厦工程结构留洞、套管检查表 日期： 年 月 日 序号 楼层 部位 部位 编号 系统 洞口/套管 尺寸 标高 水平位置 墙厚 完成情况 备注
注：部位编号为该部位（墙、顶板等）的编号或轴线表示方法 上表为我方内部所用检查表，通用的检查、验收表格有隐蔽工程检查记录表(表式C5-1-1)、预检工程检查记录表(表式C5-1-2)、分项、分步工程施工报验表（表式C7-1）。上述三种表格本方案后附。 附：本方案编制依据图集及规范：
