1.编制依据:

2.防雷接地预留预埋施工方案

本工程防雷接地与强弱电电气设备共用基础接地装置,冲击接地电阻要求不大于1欧姆;根据设计要求并参考标准图集,制订本工程防雷接地预留预埋施工方案:

2.1、防直击雷。

避雷带:采用Φ12热镀锌圆钢沿屋顶装饰构架顶四周及电梯机房女儿墙顶支架敷设。支架高出设置处100-150mm,间距1m,转角处0.5m。支架采用Φ12镀锌圆钢做成7字型支架,支架长度为15*10-20*10用电锤在每隔1米去打出相应的眼位,然后把支架固定在屋沿上,再用Φ12热镀锌圆钢与支架焊接形成避雷带。(如下图)受装饰构架保护的屋面女儿墙采用40*4镀锌扁钢紧贴顶部设置,在焊接避雷带的时候:做到横平竖直,焊接完后应用银粉把避雷带涂刷二次。有金属栏杆处利用金属栏杆两端与屋面防雷装置焊接作避雷网。避雷带在屋面形成不大于10m×10m或12m×8m的避雷网格。(影响景观部分可贴建筑面层敷设)。所有突出屋面的金属(如:水管,煤气管。铁爬梯,金属支架,金属门窗等)均与屋面防雷装置相连。

Φ12热镀锌圆钢

16mm

.结构错层及施工缝施工时,为确保引下线位置正确,除用油漆作好标记外,在错层及施工缝处将柱内主筋全部跨接连为一体,引到其它的与此点就近的柱内,确保电气回路畅通。引下线应与等电位系统连通。做好隐蔽记录

2.2、防雷电侧击

自45m以上,每层利用外墙结构梁板或剪力墙内两根水平方向主筋焊通,形成均压环,兼作防侧向雷击避雷带;45m及以上各层外墙侧的金属门窗、金属管道、室外空调机、防盗网等较大的金属构件,直接或经预埋件与防雷装置相连,施工时在相应部位预留接地构件∮12圆钢,高出结构地面1.2米,上端焊接镀锌螺栓一套,金属门窗安装时用BVR-1.5铜芯电线与圆钢连接;竖直敷设的金属管

道及金属物的顶端和底端与防雷装置连接。

2.3、均压网

利用地下室、一层结构板或剪力墙内两根水平钢筋焊通,形成均压网,各引下线与均压网相连。均压网利用主筋标识方式同引下线。

2.4、接地装置

利用结构桩基内多根(两根以上)主筋上下焊通,同时利用地下室底部结构梁或底板内两根主筋与桩基础焊通作接地装置,尽量利用构筑物四角或凸出部位的桩基础,防雷接地与强弱电电气设备共用基础接地装置,冲击接地电阻要求不大于1欧姆。施工中随时利用接地摇表测试接地电阻值,如果达不到设计要求,则增加焊接地桩基础;基础施工完毕后,实测各引下点的接地电阻值,如不满足要求,应由室外预埋件外引人工接地体。

2.5、等电位联结

总等电位联结:在变配电所设总等电位联结箱,内置总等电位联结板。等电位箱明装,底边距地0.5m。各进出建筑的电缆金属外皮、金属水管、煤气管、空调干管等金属物、变配电所的PE干线及防雷预埋件均应与总等电位联结板连接。MEB线采用BV1*25,暗敷于墙内或地板中,或沿电缆桥架、竖井明敷。

局部等电位联结:分别在卫生间、水泵房等部位设局部等电位联结。明装局部等电位联结板距地0.5m。

2.6、焊接要求及示意图

各避雷带、避雷网、均压环、防雷引下线、接地预埋件、接地装置等必须相互连接,连接点均为

焊接,焊接应满足焊缝长度的要求,外露防雷装置做防腐处理。

焊接长度不小于6 D 两根基础主梁筋两根基础梁主筋

柱内引下主筋

两根柱内主筋

φ16圆钢跨接焊接基础梁主筋

螺文连接

φ16圆钢跨接焊接长度不少于6D,

双面焊

3.电气配管预留预埋施工方案

3.1电气配管预留预埋

所有配管工程必须以设计图纸为依据,严格按图施工不得随意改变管材材质、设计走向、连接位置,如果需改变位置走向的,应办理有关变更手续。

1、工艺流程:

预制加工测定盒、箱位固定盒、箱管路连接

变形缝处接地线焊

2、现浇混凝土墙体上的电盒预留可随结构施工直接将盒子安装到位,所有开关、插座盒

预留时标高宜比设计标高高2cm。为了控制盒与墙面距离,施工时可根据墙体保护层厚度

和电盒尺寸,利用钢筋与墙体钢筋采用绑接扎或焊接固定,通过墙体模板与钢筋套子将电

盒夹紧夹牢,以防盒子移位。

3、墙体管进顶板根据管子材质、板厚和灯位的位置不同,可选用如下工艺

a.煨弯法

b.直上法

c.煨灯叉弯法

4、现浇混凝土楼板的配管主要有两种:上引管和下引管,如图(a)、(b)所示。

a 上引管

b 下引管

5、后砌隔墙上的开关、插座盒配管做法见图:

3.2 塑料电线管预留预埋施工要求:

塑料管与钢管的敷设方法基本相同,其特殊要求如下:

1、半硬塑料管布线施工时,应使用套管粘接法连接,套管长充不小于连接管外径的2倍,接口处用胶合剂粘接牢固。

2、半硬塑料管的弯曲半径不小于管外径的6倍。当线路直线段的长度超过30m或一个直角弯超过15米、三个直角弯超过8米时,均应装设接线盒。

3、半硬塑料管敷设于现场浇注的混凝土结构中时,采用预防机械损伤的措施。混凝土浇注时派专人值班,发现有机械损伤时及时处理,保证预埋管路的畅通。

4、终端设备的坐标和标高控制

本工程的终端设备为开关、插座、灯具

4、1终端设备的坐标控制:为了确保不同楼层之间终端设备的坐标位置一致,在标准层预埋施工前,由专业工长根据设计和验收规范要求,绘制标准层施工图,向施工班组作技术交底;现场预埋施工时以模板内壁或结构封模线为基准,确保不同楼层间相同部位的终端设备的坐标位置一致;重点控制开关的位置,规范要求开关距门边15~20cm,现场预埋施工时,以结构封模线为基准,开关盒中距结构封模线为13cm,待门框装好后保证开关距门边的距离在规范允许的范围内。

4.2终端设备的标高控制:为了确保同一楼层之间终端设备的标高一致,在电气配管现场施工时,以结构层地坪为基准,在终端设备的设计标高基础上增加预留3cm(此预留量需得到甲方和监理工程师的确认)确定一个终端设备的标高为基准,使用平水管或红外线测试仪来保证同一楼层之间不同位置的相同终端设备的标高一致。

4.给排水管道预留预埋施工方案

4.1 预留预埋

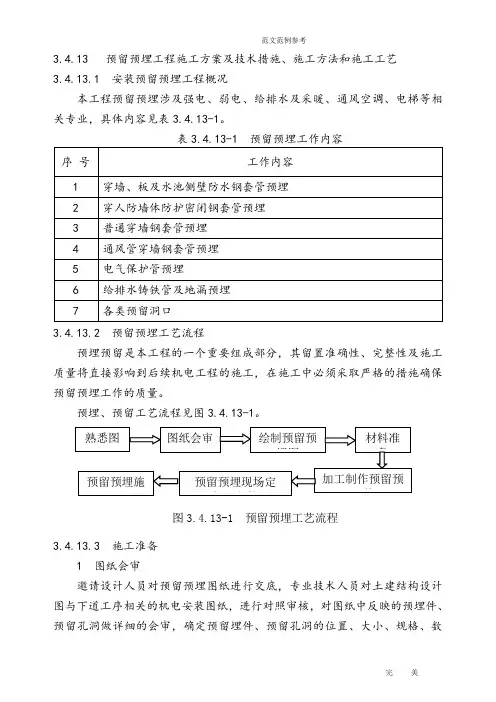

预留预埋是给排水专业在主体施工中的工作重点,它主要包括屋面、地下室水池等的防水套管、穿墙和梁的钢套管,卫生洁具排水预留洞,管道穿楼板孔洞,设备基础预留孔洞及预埋件等;预留预埋准确与否对整个安装工程至关重要,它将直接影响给排水工程施工的顺利进行;为了保证给排水工程预留预埋工作的准确性,在施工过程中应从以下几个方面进行控制:

b.施工准备期间,专业工长认真熟悉施工图纸,找出所有预埋预留点,并统一编号,在预留预埋图中标注清晰,以便于各专业的预留预埋.同时与其他专业沟通,以避免今后安装有冲突、交叉现象,减少不必要的返工。

c.严格按标准图集加工制作防水套管、穿墙套管,套管长度按结构施工图尺寸确定,套管管径参照下列标准:
