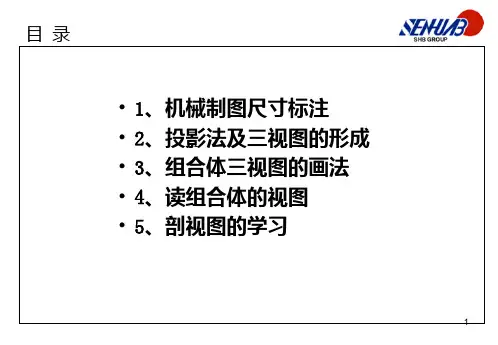

机械制图基础知识培训讲义
- 格式:ppt
- 大小:2.03 MB
- 文档页数:53
机械制图基本知识一、培训范围本科主要讲述了机械制图中图纸幅面、比例、字体、图线、剖面符号、图样表达、尺寸标注、简单机械图样画法等得基本要求与规定。
二、培训目得了解机械制图中国家标准得有关规定,掌握识图中得各种注意事项,能够读懂基本得零件图、装配图,以及绘制简单得零件图。
三、培训内容1图纸幅面1.1绘制图样时,应优先采用下表中规定得图号,各图号幅面按约二分之一得关系递减。
1.2图纸应画有图框,其格式如图2、图3、图4、图5所示,图2、图3为留有装订边得图框格式,图4、图5为不留装订边得图框格式。
在图纸上必须用粗实线画出图框。
1.3为了绘制得图样便于查阅与管理,每张图纸都必须有标题栏。
标题栏应位于图框得右下角, 瞧图方向应与标题栏方向一致。
标题栏一般由更改区、签字区、名称及代号区、其她区组成,也可按实际需要增加或减少。
1.4在装配图中一般应有明细栏,其一般配置在装配图中标题栏得上方,按由下而上得顺序填写。
明细栏一般由序号、代号、名称、数量、材料、质量(单件、总计)、分区、备注等组成,也可按实际需要增加或减少。
2比例2.1绘制图样时所采用得比例为图样中机件要素得线性尺寸与实际机件相应要素得线性尺寸之比,即图形得大小与机件得实际大小之比。
2.2绘制图样一般采用下表中规定得比例。
2.3注意:1)绘制同一机件得各个视图应采用相同得比例,并在标题栏得比例一栏中填写。
当某个视图需要采用不同得比例时,必须另行标注。
2)当图纸中孔得直径或板得厚度等于或小于2mm以及斜度与锥度较小时,可不按比例而夸大画出。
3)画图时比列不可随意确定,应按照上表选取,尽量采用1:1得比例画图。
4)图样不论放大或缩小,图样上标注得尺寸均为机件得实际大小,而与采用得比例无关。
3字体3.1图样中书写得字体应做到:字体端正、笔画清楚、排列整齐、间隔均匀。
汉字应用长仿宋体书写。
3.2字体得号数,即字体得高度(单位为毫米),分为20、14、10、7、5、3、5、2、5七种。
机械制图基本知识讲义(详细)一:机械制图基本知识:1:零件尺寸的读数及测量:车间测量零件尺寸的基本工具:卷尺和游标卡尺。
1.1:卷尺一格的距离为1mm .1.2:游标卡尺的读数方法。
1.2.1以10分游标卡尺的读数为列:正确读法:分三个步骤1. 先读主尺的刻度值, 精密度为 1 mm 附尺“0”刻度位於主尺刻度“13” 与“14” 之间, 所以主尺刻度为 13 mm2. 再看附尺与主尺重叠的刻度. 精密度为 0.1 mm(附尺右下角标注)附尺上“4”刻度与主尺重叠, 所以附尺刻度為 0.1X4=0.4 mm3. 將主尺与附尺数值相加上面刻度代表 13.4 mm所以该游标卡尺的读数为:13.4mm.1.2.2游标卡尺的归零。
1.3 简单说明标注了尺寸公差的零件的合格尺寸的读法:钣金零件的尺寸标注了公差后的合格尺寸读数。
通过以下几个例子来具体讲解。
例如1:,它的意思表示如下:+0.3表示取上公差。
-0.5标识取下公差。
故合格尺寸为:80-0.5到80 0.3 即79.5到80.3为合格尺寸。
再如2:,它的意思表示合格尺寸在64-0.5到64 0.5之间。
即:63.5到64.5为合格尺寸。
其它尺寸读法类推。
1.4下面为一份图纸的标题栏内容。
标题栏位于图框的右下角,零件的名称、图号、设计者、材料等都要在标题栏里表达清楚。
2:机械制图知识及对照图纸,翻转零件的快捷识图法:2.1机械图概念:产品或机械设备在设计、制造、检验、安装等过程中所使用的工程图样总称为机械制造图,简称机械图,它是工业生产中必不可少的技术文件。
2.2要看懂机械图样,首先要看懂图样中的视图,因为它表达了物体的形状。
要了解视图是怎样形成的,就必须先认识一下投影。
投影需要有光源、投射线、物体和投影面四个条件才能得到。
太阳照射树木,阳光在地面上投下了树木的影子,这其中,太阳叫做光源,太阳的光线叫做投射线,受光线照射的树木叫做物体,出现影子的地面叫做投影面,投影面上的影子即投影。
一、机械制图基础知识(一)机械制图的一般规定:1.幅面、图框格式国标GB4457.1○1机械图纸共有A0~A5六种幅面。
A3、A4为我公司图纸常用幅面。
A3 幅面尺寸大小:297*420A4 幅面尺寸大小:210*297其中总成图、总装图、芯体图纸一般采用A3幅面。
其它零件图、部装图为A4幅面。
○2图框格式分加装订边和不加装订边两种2.比例国标GB4457.2比例—指图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比。
举例:1:10 则图面绘制线长100mm,实际物件1000mm但图面标注为1000mm。
○1绘制同一机件的各个视图应采用相同比例。
若某个视图采用不同比例,必须另行标注。
○2不论缩小还是放大,在注尺寸必须标注机件的实际尺寸值。
3.图线简介国标GB4457.4介绍几种我们公司常见图线:粗实线:可见轮廓线线宽 b细实线:尺寸线尺寸界线、剖面线、螺纹底线、引出线线宽1/3b虚线:不可见轮廓线线宽1/3b细点划线:中心线、轨迹线线宽:1/3b波浪线:剖视的分界线线宽:1/3b4.尺寸标注国标GB4458.4尺寸标注由尺寸数字、尺寸界线、箭头组成。
尺寸标注规则:1>真实反应机件大小,以图样尺寸数值为依据,与图形大小及绘图准确度无关。
2>标注尺寸,为该图样所示机件最后完工尺寸,否则应另加说明。
3>以毫米mm为单位,不需标注计量单位。
4>机件每一个尺寸,只标注一次,标注在反映结构最清晰的图形上。
尺寸标注规范:1>尺寸的数字一般应注写在尺寸线的上方,也可以在中断处。
2>参考尺寸、尺寸数字加圆括弧。
3>尺寸线与尺寸界线相互垂直。
4>标注线性尺寸、尺寸线必须与所在标注的线段平行。
5>在光滑过渡处标注尺寸时,必须用细实线将轮廓线延长。
6>从它们交点处引出尺寸界线。
7>标注直径时,应在尺寸数字前加注符号“Φ”。
标注半径时数字前加注符号“R”,其尺寸线通过圆心,尺寸线的终端应画成箭头。
机械制图知识培训讲义一、定义准确地表达物体的形状、尺寸及其技术要求的图形,称为图样。
