可编辑修改精选全文完整版第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。
本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。
补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。
2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。
例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。
有时标准号后带小数点，表示系列标准的分号。
一． 图纸幅面和格式（GB/T 14689—1993） 1．图幅加长图幅：按基本图幅的短边成整数倍增加。
2．图框格式从是否装订来看可分为以下两种格式：留装订边：装订边宽为a ，其余留边宽度为c 。
不留装订边：各边均为e 。
注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。
（P8）3．标题栏的方位及格式{1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4标题栏的位置：图纸的右下角。
为了利用预先印制的图纸，允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。
——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。
2） 标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。
标题栏的格式可以由各单位自定。
标题栏的长度一般为180或140。
简介：一、常用绘图工具 1.图板图板是用来固定图纸的矩形木板。
其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。
＃常用图板规格： 0号（900mm×1200mm）、1号（600mm×900mm）、2号（4一、常用绘图工具1.图板图板是用来固定图纸的矩形木板。
其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。
＃常用图板规格：0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）2.丁字尺丁字尺由“尺头”和“尺身”组成。
＃其用途：（1）与图板配合来画平行线。
（2）与图板、三角板配合来画角度线、垂直线。
3.三角板一副三角板由两块三角板组成，一块45°，另一块30°（或60°）。
＃其用途：（1）与丁字尺配合来画垂直线、倾斜线（15o倍数角的角度线）：45°、30°、60°、75°、105°和150°等；（2）两块三角板配合来画已知直线的平行线或垂直线。
4.比例尺比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。
注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。
5.曲线板曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。
＃其使用方法：（1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）；（2）两段之间应有重复。
二、常用的绘图用品1.铅笔铅笔分：硬、中、软三种。
＃其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。
其中：6H为最硬，HB为中等硬度，6B为最软。
＃铅笔的选择与使用：（1）绘制底稿时，应使用H或2H铅笔，并削成尖锐的圆锥形；（2）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）；（3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。

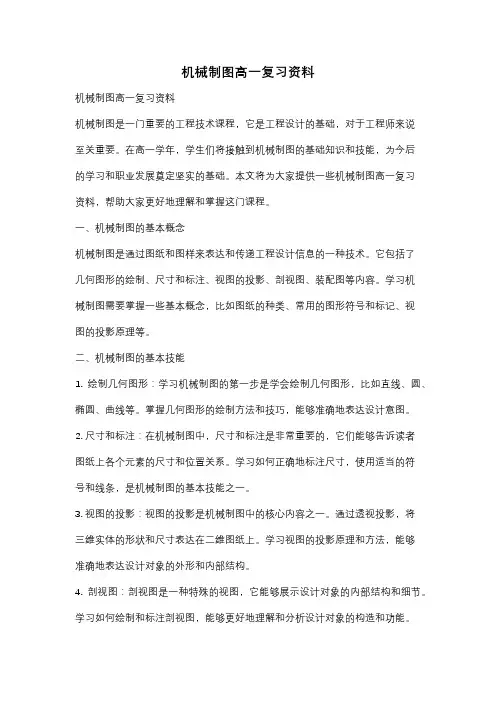

机械制图高一复习资料机械制图高一复习资料机械制图是一门重要的工程技术课程，它是工程设计的基础，对于工程师来说至关重要。
在高一学年，学生们将接触到机械制图的基础知识和技能，为今后的学习和职业发展奠定坚实的基础。
本文将为大家提供一些机械制图高一复习资料，帮助大家更好地理解和掌握这门课程。
一、机械制图的基本概念机械制图是通过图纸和图样来表达和传递工程设计信息的一种技术。
它包括了几何图形的绘制、尺寸和标注、视图的投影、剖视图、装配图等内容。
学习机械制图需要掌握一些基本概念，比如图纸的种类、常用的图形符号和标记、视图的投影原理等。
二、机械制图的基本技能1. 绘制几何图形：学习机械制图的第一步是学会绘制几何图形，比如直线、圆、椭圆、曲线等。
掌握几何图形的绘制方法和技巧，能够准确地表达设计意图。
2. 尺寸和标注：在机械制图中，尺寸和标注是非常重要的，它们能够告诉读者图纸上各个元素的尺寸和位置关系。
学习如何正确地标注尺寸，使用适当的符号和线条，是机械制图的基本技能之一。
3. 视图的投影：视图的投影是机械制图中的核心内容之一。
通过透视投影，将三维实体的形状和尺寸表达在二维图纸上。
学习视图的投影原理和方法，能够准确地表达设计对象的外形和内部结构。
4. 剖视图：剖视图是一种特殊的视图，它能够展示设计对象的内部结构和细节。
学习如何绘制和标注剖视图，能够更好地理解和分析设计对象的构造和功能。
5. 装配图：装配图是将多个零件组装在一起的图纸。
学习如何绘制装配图，能够清晰地表达各个零件之间的位置关系和装配顺序，为实际生产提供指导。
三、机械制图的应用领域机械制图广泛应用于各个工程领域，比如机械工程、汽车工程、航空航天工程等。
在这些领域中，机械制图是工程设计和制造的基础，它能够帮助工程师将设计意图转化为具体的产品。
1. 机械工程：在机械工程领域，机械制图是设计和制造各种机械设备的基础。
通过机械制图，工程师能够准确地表达设计意图，指导制造过程。
机械制图复习资料大全一、引言机械制图是机械工程学科中的重要基础课程之一，它能够帮助工程师们准确地表达和传递设计意图，并在实际制造中起到指导作用。
为了帮助大家更好地复习机械制图知识，本文汇总了一些优质的机械制图复习资料，希望对大家的复习工作有所帮助。
二、图纸标准在学习机械制图之前，了解图纸标准是非常重要的。
下面是一些常用的图纸标准：1.GB/T 1182-1997：零件表面粗糙度标准2.GB/T 1804-2000：公差规定与公差等级3.GB/T 1299-2000：钢铁材料牌号表示方法4.GB/T 1800.1-2009：工程制图尺寸标准5.GB/T 1800.2-2009：工程制图字形标准6.GB/T 1801-2009：工程制图投影方法7.GB/T 1802-2009：工程制图线型标准以上标准是机械制图的基础，了解并掌握这些标准对于正确理解和绘制图纸至关重要。
三、书籍推荐1.《机械制图基础教程》（ISBN: 978-7-111-47921-4）该书是机械制图的经典教材，内容全面、结构清晰，适合初学者入门。
书中详细介绍了机械制图的基本知识，包括图纸投影方法、线型标准、尺寸标注等，同时还提供了大量的习题和案例，方便读者进行巩固和实践。
2.《机械制图与CAD》（ISBN: 978-7-111-64103-2）该书介绍了机械制图与计算机辅助设计（CAD）的结合应用，主要包括CAD的基本操作、图纸绘制技巧以及CAD软件在机械制图中的应用。
书中还附有大量的实例和练习题，可供读者进行实践和巩固。
3.《机械制图与工程制图》（ISBN: 978-7-111-17706-6）该书内容涵盖了机械制图和工程制图两个方面，不仅介绍了机械制图的基本知识，还介绍了工程制图所需的相关内容。
该书以实际工程问题为背景，将理论和实践相结合，有助于读者更好地理解和应用制图知识。
四、在线课程除了书籍，还有一些优秀的在线课程可以帮助大家进行机械制图的复习。
机械制图基本知识一、培训范围本科主要讲述了机械制图中图纸幅面、比例、字体、图线、剖面符号、图样表达、尺寸标注、简单机械图样画法等的基本要求和规定。
二、培训目的了解机械制图中国家标准的有关规定，掌握识图中的各种注意事项,能够读懂基本的零件图、装配图,以及绘制简单的零件图。
三、培训内容1图纸幅面1.1绘制图样时，应优先采用下表中规定的图号，各图号幅面按约二分之一的关系递减.1.2图纸应画有图框，其格式如图2、图3、图4、图5所示，图2、图3为留有装订边的图框格式，图4、图5为不留装订边的图框格式。
在图纸上必须用粗实线画出图框。
1.3为了绘制的图样便于查阅和管理，每张图纸都必须有标题栏. 标题栏应位于图框的右下角，看图方向应与标题栏方向一致。
标题栏一般由更改区、签字区、名称及代号区、其他区组成，也可按实际需要增加或减少.1.4在装配图中一般应有明细栏，其一般配置在装配图中标题栏的上方,按由下而上的顺序填写.明细栏一般由序号、代号、名称、数量、材料、质量（单件、总计)、分区、备注等组成,也可按实际需要增加或减少。
2比例2.1绘制图样时所采用的比例为图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比，即图形的大小与机件的实际大小之比。
2.2绘制图样一般采用下表中规定的比例。
2.3注意：1）绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例一栏中填写。
当某个视图需要采用不同的比例时,必须另行标注。
2）当图纸中孔的直径或板的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例而夸大画出。
3）画图时比列不可随意确定，应按照上表选取，尽量采用1:1的比例画图.4）图样不论放大或缩小,图样上标注的尺寸均为机件的实际大小，而与采用的比例无关。
3字体3.1图样中书写的字体应做到：字体端正、笔画清楚、排列整齐、间隔均匀。
汉字应用长仿宋体书写。
3.2字体的号数，即字体的高度（单位为毫米)，分为20、14、10、7、5、3。
