机械制图及基础知识考题答案

机械制图考试题及答案一、选择题（每题2分，共20分）1. 下列哪个选项是机械制图中常用的比例？A. 1:1B. 2:1C. 5:1D. 10:1答案：A2. 机械制图中，以下哪个视图是正确的？A. 正视图B. 侧视图C. 俯视图D. 所有以上答案：D3. 在机械制图中，线型表示的含义是什么？A. 可见轮廓线B. 隐藏轮廓线C. 中心线D. 所有以上答案：D4. 机械制图中，尺寸标注的基本要求是什么？A. 清晰B. 准确C. 完整D. 所有以上答案：D5. 机械制图中，以下哪个符号表示螺纹？A. ∅B. ∇C. ∞D. ∥答案：A6. 机械制图中，以下哪个选项是正确的尺寸标注？A. 50mmB. 50C. 50 mmD. 50.0答案：C7. 在机械制图中，以下哪个选项是正确的表面粗糙度符号？A. ∅B. ∇C. ∞D. ∥答案：B8. 机械制图中，以下哪个选项是正确的焊接符号？A. ∅B. ∇C. ∞D. ∥答案：B9. 在机械制图中，以下哪个选项是正确的公差标注？A. 50±0.5B. 50+0.5C. 50-0.5D. 50答案：A10. 机械制图中，以下哪个选项是正确的材料标记？A. Q235B. 45#C. 304D. 所有以上答案：D二、填空题（每题2分，共20分）1. 机械制图中，三视图包括______、______和______。

答案：正视图、侧视图、俯视图2. 在机械制图中，______线用于表示物体的中心线或对称线。

答案：细点划线3. 机械制图中，______线用于表示物体的可见轮廓。

答案：实线4. 机械制图中，______线用于表示物体的不可见轮廓。

答案：虚线5. 在机械制图中，______是表示物体长度的基本单位。

答案：毫米（mm）6. 机械制图中，______是表示物体直径的基本符号。

答案：φ7. 机械制图中，______是表示物体半径的基本符号。

答案：R8. 在机械制图中，______是表示物体角度的基本符号。

1 一.填空题分）（共50分，每空5 A4. A31五种格式八机械制图的图纸幅面有AO、A1- A212、图纸中图框格式的标题栏一般位于图纸的右下角。

、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投35影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。

6.由立体图找出对应的三视图。

4金-nSi-i “)厂小LyH：H <2)=一 1 <3)h=r1 ㈡」t Ly -1 r~\ <5 6 7 8>Eh III (6)址体EI号©5163285.对照立体图，将对应的左视图和俯视图图号填入表中。

Bnplfe FEHX a ④⑦®117 12 9、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，64 视图分为：基本视图、向视图、局部视图和斜视图四种。

47、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。

将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放8、1大图。

•一2、断而图可分为移出断而和重合断面两种。

9110、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。

和2MCL527.气化C02压缩机分为垂直剖分式和水平剖分式，其型号分别为116级压缩。

7级压缩，后者为52BCL305,其中前者为，两级之间）12、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封），轴端两侧的密封为（轴，平衡盘的密封为（平衡盘密封）的密封为（级间密封）6 o端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）2、组合体尺寸的基本要求是正确、完整、清晰、合理。

13分）每题1 （共10分二、不定项选择题）为单位，在尺寸数字后面不必写出单位名 D 1、图样中的尺寸大小均以（称。

mm cmD、km B、dm C、A、（B ）绘制。

2、尺寸线、尺寸界线用D、虚线、细实线C、点划线A、粗实线B、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加3 ）。

《机械制图》复习题及参考答案一、单选题（共30题，每题1分，共30分）1、在绘制零件的轮廓形状时，从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式，称为（）。

A、圆弧连接B、过渡连接C、光滑连接D、以上都不对正确答案：A2、截平面与立体表面的交线称为（）A、截交线B、截平面C、截断面D、截切体正确答案：A3、一对互相啮合的齿轮它们的（）必须相等。

A、模数和齿数B、分度圆直径C、模数和压力角D、齿数正确答案：C4、以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。

A、半剖视图B、全剖视图C、局部放大图D、局部视图正确答案：A5、在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、宽度C、高度D、长度正确答案：B6、用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。

A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：A7、在图纸上的图框必须用（）画出。

A、粗实线B、细实线C、细虚线D、细点画线正确答案：A8、逆时针旋入的螺纹为（）。

A、左旋B、右旋C、可能是左旋也可能是右旋D、无法确定正确答案：A9、将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。

A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：A10、当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、名称B、箭头C、剖面符号D、标注正确答案：B11、俯、左视图之间的投影关系为：（）。

A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A12、内螺纹在规定画法中大径用（）绘制。

A、粗实线B、细实线C、点画线D、虚线正确答案：B13、将视图放大或缩小时最适宜的工具为( )。

A、分度器B、直角规C、点圆规D、比例分规正确答案：D14、利用三角板配合丁字尺可画（）之斜线。

A、15°B、40°C、35°D、25°正确答案：A15、基本偏差是指（）。

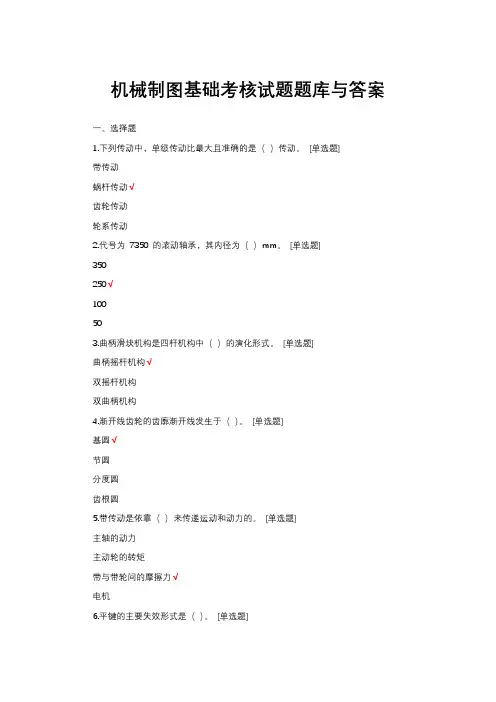

机械制图基础考核试题题库与答案一、选择题1.下列传动中，单级传动比最大且准确的是（）传动。

[单选题]带传动蜗杆传动√齿轮传动轮系传动2.代号为7350 的滚动轴承，其内径为（）mm。

[单选题]350250√100503.曲柄滑块机构是四杆机构中（）的演化形式。

[单选题]曲柄摇杆机构√双摇杆机构双曲柄机构4.渐开线齿轮的齿廓渐开线发生于（）。

[单选题]基圆√节圆分度圆齿根圆5.带传动是依靠（）来传递运动和动力的。

[单选题]主轴的动力主动轮的转矩带与带轮间的摩擦力√电机6.平键的主要失效形式是（）。

[单选题]剪切破坏√挤压破坏弯曲破坏扭转破坏7.有一外啮合标准直齿圆柱齿轮，模数为2mm，齿数为32，分度圆直径是（）mm。

[单选题]6064√681288.球墨铸铁的石墨形态是（）。

[单选题]片状球状√团絮状蠕虫状9.（）是机器与机构的总称。

[单选题]机器机械√构件机构10.在静力学中，刚体是（）。

[单选题]自然界中普遍存在假想的√人工合成自然界中存在但不多11.低副是（）接触。

[单选题]点面√线以上都不是12.金属材料抵抗划痕或压痕的能力的指标是（）。

[单选题]强度塑性韧性硬度√13.下列螺纹标注中，表示细牙普通螺纹的是（）。

[单选题] Tr24X9 （P3）M12-6HTr42X8LHM24X1.5√14.灰铸铁的石墨形态是（）。

[单选题]片状√球状团絮状蠕虫状15.碳素工具钢的牌号为（）。

[单选题]HT15-3215MnH62T10√16.可锻铸铁的石墨形态是（）。

[单选题]片状球状团絮状√蠕虫状17.蜗杆传动效率（）。

[单选题]低√一般较高高18.普通螺纹即（）螺纹。

[单选题]三角形√梯形矩形锯齿形19.以下哪种设备是利用了曲柄摇杆机构的原理（）。

[单选题] 港口起重机天平机构飞机起落架缝纫机踏板机构√20.普通螺纹的大径也是（）。

[单选题]公称直径√小径中径顶径21.属于普通细牙螺纹的是（）。

機械製圖試題一．填空：1．螺纹的基本要素有五个：牙型、公称直径、螺距、线数、旋向。

2．断面图分为移出断面和重合断面。

3．按剖切范围的大小，剖视图可分为全视图、局部视图、半视图。

4．读组合体视图的基本方法是形体分析法和面形分析法。

5．在组合体视图上标注尺寸，应做到正确、齐全、清晰。

6．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。

7．零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。

8．装配图的特殊画法有拆卸画法、假想画法、简化画法和夸大画法和单独表示法。

二．选择题:1.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12,其代号应为B。

A. M 30 × 6B. Tr30×12(p6)LHC. G1/2AD. Tr30×p62.判断B－B断面图，正确的答案是C。

3．看懂主、俯视图，想象出组合体的形状，找出正确的左视图A。

4．下列各图中，合理的钻孔工艺结构是C。

A B CD5．代号为6206的滚动轴承，表示轴承内圈直径为A mm的深沟球轴承。

A. 30B. 40C. 8D. 806．在画半剖视图时，半个视图与半个剖视图的分界线是C。

A. 虚线B. 细实线C. 细点画线D. 粗实线8. 下列局部剖视图中，正确的画法是B。

A B C D10. 下列四组视图中，主视图均为全剖视图，其中A的主视图有缺漏的线。

A B C.D三．组合体作图题1.已知组合体的主视图和俯视图，画出组合体的左视图，虚线不可省略。

2.补全组合体的尺寸，尺寸数值按1∶1在图中量取后取整数。

（第1题图）（第2题图）四．表达方法作图题（20分）1．根据给定的视图，在指定位置将主视图改画为全剖视图。

2．补画主视图中缺漏的线。

（第1题图）（第2题图）五．读零件图读懂阀盖零件图，填空并回答问题。

1.从标题栏可知，阀盖按比例1：2绘制，材料为铸钢。

阀盖的实际总长为44 mm。

2.阀盖由主视图和左视图表达。

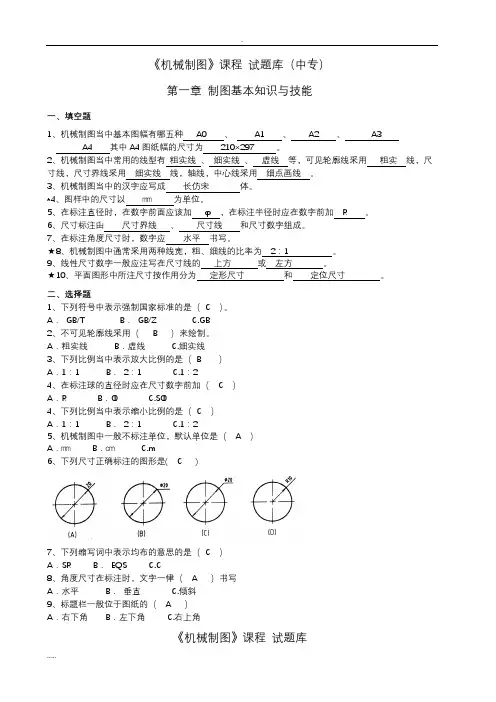

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0 、A1 、A2 、A3A4 其中A4图纸幅的尺寸为210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（C ）。

A．GB/T B．GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线B．虚线 C.细实线3、下列比例当中表示放大比例的是（B ）A．1：1 B．2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（C ）A．1：1 B．2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（C ）A．SR B．EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角B．左下角 C.右上角《机械制图》课程试题库第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。

2、当直线平行于投影面时，其投影反映实长，这种性质叫实形性，当直线垂直投影面时，其投影为一点，这种性质叫积聚性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性。

机械制图理论考试试题及答案机械制图理论考试试题及答案一、选择题1、在机械制图中，三视图指的是（）。

A. 主视图、俯视图和左视图 B. 主视图、侧视图和立视图 C. 俯视图、侧视图和正视图 D. 正视图、侧视图和俯视图2、下列投影法中，（）属于中心投影法。

A. 平行投影法 B. 正投影法 C. 斜投影法 D. 透视投影法3、在机械制图中，用于标注零件规格尺寸、形位公差及技术要求的图样是（）。

A. 装配图 B. 大样图 C. 零件图 D. 工艺图4、在机械制图中，用轮廓线表示机件轮廓的线条是（）。

A. 可见轮廓线 B. 不可见轮廓线 C. 中心线 D. 虚线5、下列符号中，表示剖切符号的是（）。

A. SLB B. A C. ⊕ D. ×二、判断题1、在机械制图中，用轮廓线表示零件的可见轮廓线，用虚线表示不可见轮廓线。

（）2、在机械制图中，为了便于看图，将零件的某些部分放大后绘制在图样上。

（）3、在机械制图中，用于表示零件内部结构的图样是剖视图。

（）4、在机械制图中，尺寸线不得用点划线表示。

（）5、在机械制图中，所有零件都必须标注尺寸。

（）三、填空题1、在机械制图中，将物体置于观察者正前方，并按照（）光线从物体左侧射入，正右侧射出的规律投射在平面上所得到的图形称为俯视图。

2、在机械制图中，为了便于看图，通常将机件某一部分放大后绘制在图纸上，这种图样称为（）。

3、在机械制图中，为了表示机件内部的结构形状，常采用（）来表达。

4、在机械制图中，对于零件的规格尺寸、形位公差及技术要求的标注通常是在（）中进行的。

5、在机械制图中，用符号“⊕”表示（），用符号“×”表示剖切。

四、作图题请根据所给的三视图，绘制出物体的立体图。

五、解答题1、什么是机械制图？简述其基本原理。

2、机械制图在机械工程中的重要性是什么？3、什么是三视图？请简要说明三视图之间的关系。

机械制图考试题及答案一、选择题1. 以下哪种投影方式属于三视图投影？A) 正投影B) 斜投影C) 正交投影D) 轴测投影答案：C2. 力学模型通常使用什么颜色来标注？A) 红色B) 蓝色C) 绿色D) 黄色答案：C3. 机械制图中的“R”代表什么意思？A) 直径B) 半径C) 线型D) 角度答案：B4. 如何表示一条直线在画图纸上的实际长度？A) 画一条与该直线平行的线段B) 使用标尺测量C) 使用尺规测量D) 使用比例尺测量答案：D5. 机械制图中的“H7”代表什么尺寸公差等级？A) 质量等级B) 尺寸等级C) 精度等级D) 公差等级答案：D二、判断题1. 在机械制图中，椭圆可以用两个圆弧组成，并且与直线相切。

答案：错误2. 直角坐标系中，X轴垂直于Y轴。

答案：正确3. 封闭曲线一定具有自交的特点。

答案：错误4. 在机械制图中，螺纹可以用不等距曲线来表示。

答案：错误5. 机械制图中的标准符号统一由国际标准组织制定。

答案：正确三、计算题1. 将一个半径为10mm的圆柱体展开成平面，请计算展开图的长度。

答案：展开图的长度为20πmm。

2. 若一根从(x1, y1, z1)点延伸至(x2, y2, z2)点的直线段被投影到X-Y 平面，则该直线段在X-Y平面上的投影长度是多少？答案：投影长度为√((x2-x1)^2 + (y2-y1)^2)。

3. 一张标准A4纸的尺寸为210mm×297mm，若要绘制一个真实尺寸为100mm×100mm的零件图，需要将零件图缩小到多少倍？答案：缩小倍数为1:2.1。

四、简答题1. 请简述机械制图中的常用线型有哪些，并分别解释其表示的含义。

答：机械制图中的常用线型包括实线、虚线、粗实线、粗虚线和点线。

实线用于表示实物边界和轮廓线；虚线用于表示隐藏边界和不可见部分；粗实线用于表示重要的轮廓线；粗虚线用于表示断裂的轮廓线；点线用于表示辅助线或切割轮廓线。

《机械制图》考试试题姓名分数一、填空题(10分)1. 比例分为( )比例、 ( )比例、 ( )比例等三种。

其中为看图方便，尽可能采用( )比例。

2. 标注尺寸由( ) 、( )和( )三个要素组成。

3. 在标注尺寸时，应做到( ) 、( ) 、( )和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用( )线画，不可见轮廓线用( )线画，尺寸线和尺寸界线用( )线画，而中心线和对称中心线则用( )线画。

5 、三视图之间的投影对应关系可以归纳为( ) 、( )长对正。

( ) 、( )高平齐。

( ) 、( )宽相等。

二、选择题(10分)1. 一张完整装配图的内容包括： (1)一组图形； (2) ( )； (3)必要的技术要求； (4)零件序号和明细栏； (5)标题栏。

A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸2. 看装配图的第一步是先看( )A、尺寸标注B、表达方法C、标题栏D、技术要求3. 零件图的技术要求的标注必须符合( )的规定注法。

A 工厂B 行业C 部颁D 国家标准4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数( ) ，零偏差必须标出。

A 不相同B 相同C 相同不相同均可D 依个人习惯5.局部剖视图用( )为剖与未剖部分的分界线。

A 粗实线B 细实线C 细点划线D 波浪线6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是( )A、选择其他视图，确定表达方案 B 画出各个视图C 选择图幅，确定作图比例D 安排布图，画基准线7. 在机件的三视图中，机件上对应部分的主左视图应( )A 长对正B 高平齐C 宽相等D 高相等8. 三视图的投影规律是( )A 长相等高相等宽相等B 长对正高对正宽对正C 长对正高平齐宽相等D 长相等高平齐宽对正9. 国标规定，外螺纹的大径应画( )A 点划线B 粗实线C 细实线D 虚线10. 国标规定螺纹的牙顶用( )画出A 虚线B 细实线C 点划线D 粗实线三、判断题(10 分) ( ) 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

机械制图考题(考试时间90分钟,总分100分)准考证号:_________________________姓名:__________________________一、单项选择题（共50题，每题2分，共计100分）（）1、在机器中，可以用（ ）联接轮和轴上的零件，使它们一起转动。

A、键B、轴承C、弹簧D、垫圈【答案】A（）2、图样中标注的螺纹长度均指A、包括螺尾在内的有效螺纹长度B、不包括螺尾在内的有效螺纹长度C、包括螺尾在内的螺纹总长度D、不包括螺尾在内的完整螺纹长度【答案】B（）3、断面与剖视的区别A、断面是仅画出机件被断开后的断面形状，而剖视还要画出剖切平面后的机件结构形状的投影。

B、剖视是仅画出机件被断开后的断面形状，而断面还要画出剖切平面后的机件结构形状的投影C、断面和剖视都是画出机件被断开后的断面形状，他们之间没有区别D、断面和剖视都是既要画出机件被断开后的断面形状，还要画出剖切平面后的机件结构形状的投影，他们之间没有区别【答案】A（）4、已知空间点A(10.15.20) B8.5.10则0 A点相对B点在A、右后下方B、左后下方C、右前上方D、左前上方【答案】D（）5、画旋转剖视图时应（） 。

A、先旋转后剖切B、先剖切后旋转C、只剖切不旋转D、以上说法都不正确【答案】B（）6、平行于V面的直线称为（ ）A、正平线B、侧平线C、水平线D、一般直线【答案】A（）7、表示机器或部件的图样称为()A、零件图B、装配图C、轴侧图D、三视图【答案】B（）8、表面为曲面或曲面与平面的立体,称为（ ）。

A、平面立体B、曲面立体C、棱柱D、圆柱【答案】B（）9、垂直于W面的平面称为（ ）A、正垂面B、铅垂面C、侧垂面D、一般面【答案】C（）10、在投影系中平行于H面的直线,称为A、水平线B、正平线C、侧平线D、垂直线【答案】A（）11、关于三视图方位，下列说法哪个是正确的（ ）A、俯视图上，上侧为物体的前方B、俯视图上，下侧为物体的前方C、左视图上，左侧为物体的前方D、左视图上，下侧为物体的前方。

机械制图试卷及答案一、选择题（共10题，每题2分，共20分）1.下列哪项不是机械制图的主要内容？ A. 零件和组装图 B. 工艺方案 C. 安装图 D. 工艺流程图答案：B2.下列哪个是机械制图的常用符号？ A. ♦B. ○ C. ⊕ D. ▲答案：B3.在机械制图中，P表示的是什么含义？ A. 零件 B. 尺寸 C. 参数 D. 支撑面答案：C4.下图中哪个符号表示圆的位置？（图略）答案：B5.以下哪种视图表示了一个物体的外形和尺寸？ A. 平面视图 B. 侧视图 C. 正视图 D. 俯视图6.机械制图常用的投影方法有几种？ A. 2种 B. 3种 C. 4种 D. 5种答案：B7.下列哪种图形是指示物体的纵截面？ A. 线剖视图 B. 部分剖视图 C. 通剖剖视图 D. 面剖视图答案：B8.在机械制图中，下列哪种线型表示隐藏线？ A. 实线B. 虚线C. 点线D. 长短划线答案：B9.在机械制图中，下列哪个符号表示螺纹孔？A. ⌗ B. ⌘ C. ┐ D. ⚙答案：A10.下列哪种线型用于表示轴，中心线和对称线？ A. 实线 B. 虚线 C. 点线 D. 长短划线二、填空题（共5题，每题4分，共20分）1.在制图中，______是用于表示工艺流程或工作序列的图形。

答案：工艺流程图2.机械制图中的尺寸标注是表示零件的______。

答案：尺寸3.规定圆的直径和孔的直径的符号是______。

答案：⌀4.在机械制图中，同一视图上的尺寸应按照一定的______布置。

答案：规则5.毛坯标注的符号是______。

答案：Ⓛ三、解答题（共2题，每题30分，共60分）1.请简述机械制图的作用和意义。

答：机械制图是机械工程师设计和制造产品所必须掌握的重要技能。

它的作用和意义主要体现在以下几个方面：•有效传达设计意图：机械制图通过视图、符号、尺寸等方式，准确地传达产品设计意图，使得各工艺人员、制造人员和使用人员可以理解和执行。

机械制图试题及答案机械制图试题及答案1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、⾦属材料的剖⾯线应以适当⾓度绘制，最好画成与主要轮廓或剖⾯区域的对称线成（）⾓，互相平⾏，间隔均匀的（）线。

答案：45゜；平⾏细实3、剖切⾯的种类可分为（）剖切⾯、（）的剖切⾯、⼏个相交的剖切⾯。

答案：单⼀；⼏个平⾏；4、当机件具有对称平⾯时，在垂直于对称平⾯上投影所得的图形，可以（）为界，⼀半画成剖视图，⼀半画成（）。

答案：对称中⼼线；视图5、机件的某⼀部分向基本投影⾯投影⽽得的视图称为（）视图，其断裂边界应以（）线表⽰。

答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。

答案：重合（叠）；超出7、假想⽤剖切平⾯将机件的某处切断，仅画出断⾯的图形，称为（），简称（）。

答案：断⾯图；断⾯8、画在视图轮廓线之外的断⾯，称为（）断⾯；画在视图轮廓线之内的断⾯，称为（）断⾯。

答案：移出；重合9、移出断⾯的轮廓线⽤（）线绘制；重合断⾯的轮廓线⽤（）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断⾯的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。

答案：重合（叠）；间断11、将机件的部分结构，⽤⼤于原图形所采⽤的⽐例画出的图形，称为（）图；放⼤部位⽤（）线圈出。

答案：局部放⼤；细实12、肋板、轮辐及薄壁结构，（）剖切时，⼀律不画剖⾯线，并⽤（）线将它们与相邻结构分开。

答案：纵向；粗实13、较长机件采⽤折断画法后，其长度应按（）标注尺⼨，断裂边缘常⽤（）线画出。

答案：实长；波浪14、按⼀定规律分布的相同结构，只需画出⼏个完整的结构，其余⽤（）线相连或标明中⼼位置并注明（）。

答案：细实；总数15局部放⼤图上标注的⽐例是指（）的线性尺⼨与（）相应要素的线性尺⼨之⽐。

答案：放⼤图形；实际机件⼆、选择题：（每题2分）1、⽤剖切⾯完全地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖(C) 局部剖 (D) 断⾯2、⽤剖切⾯局部地剖开机件所得的视图称（）视图。

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

《机械制图》试题库及答案一、单选题（共10题，每题1分，共10分）1、当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：A2、在图纸上的图框必须用（）画出。

A、细虚线B、细点画线C、细实线D、粗实线正确答案：D3、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、细实线B、波浪线C、粗实线D、细点画线正确答案：B4、轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。

A、任意位置B、水平C、倾斜D、垂直正确答案：B5、在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、标准螺纹B、表面螺纹C、外螺纹D、内螺纹正确答案：C6、在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、标准螺纹B、表面螺纹C、内螺纹D、外螺纹正确答案：C7、斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、粗实线B、细实线C、波浪线D、点划线正确答案：C8、某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、2.5B、3C、4D、2正确答案：D9、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、五B、四C、三D、六正确答案：C10、锯齿形螺纹常用于（）。

A、连接管道B、单方向传递动力C、锯销D、连接零件正确答案：B二、多选题（共10题，每题1分，共10分）1、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为（）。

A、特殊面B、中心面C、正平面D、侧平面E、水平面正确答案：CDE2、零件有长宽高三个方向的尺寸，主视图上只能反映零件的（）A、高B、前C、长D、都不对E、宽正确答案：AC3、两点的相对位置，是指在三面投影体系中，一个点处于另一个点的（）位置问题。

A、左右B、角度C、前后D、南北E、上下正确答案：ACE4、断面图与剖视图的区别（）A、断面图仅画出被切断处的断面形状B、剖视图仅画出被切断处的断面形状C、左视图D、断面图还须画出可见轮廓线E、剖视图还须画出可见轮廓线正确答案：AE5、Φ50+0.025 表示( )A、最大尺寸是Φ50.025 ㎜B、最大尺寸是Φ50.00 ㎜C、实际尺寸是Φ50 ㎜D、基本尺寸是Φ50 ㎜E、最小尺寸是Φ50.025㎜正确答案：AD6、M２０×2—５g6g—LH表示（）A、细牙B、螺距C、长的旋合长度D、粗牙E、普通螺纹正确答案：ACE7、平面图形的尺寸按其在平面图形中所起的作用，可分为（）。

.机械制图试题第A部分填空、选择、判断题一．制图基础知识1．图纸的幅面分为基本幅面和加长幅面幅面两类，基本幅面按尺寸大小可分为五种，其代号分别为A0A1A2A3A4。

2、图纸是工厂组织生产、制造零件和装配机器的依据。

3、左视图从左往右进行投影，在侧立投影面（W面）上所得到的视图，在第一角投影法上左视图在主视图的右侧。

4．比例是指图中图距与其物距之比。

图样上标注的尺寸应是机件的最后完工尺寸，与所采用的比例无关。

5．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物尺寸是图纸尺寸的2倍，属于缩小比例；比例2：1是指图纸尺寸是实物尺寸的2倍，属于放大比例。

6．作图时应尽量采用缩小比例，需要时也可采用原值或放大的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的实际尺寸。

7．图样中书写的汉字应用长仿宋体体书写。

字号指字体的高度，8．常用图线的种类有粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线等八种。

9、凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。

亦称第一象限法。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/2。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球直径，t表示厚度，C表示45°倒角。

14．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开图线。

15．斜度是指高度差对长度的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。

《机械制图》练习题库＋答案一、单选题（共30题，每题1分，共30分）l、一般位置平面对于三个投影面的投影特性为（）。

A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1: 1是()。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4D□ □ D"H "D口口） 。

A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略()。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为（）。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。

A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到()。

A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用（）．A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。

机械制图试题及答案一、单选题（共50题，每题1分，共50分）1、一直线对另一直线或一平面对另一平面的倾斜程度，称为______。

A、弧度B、锥度C、斜度正确答案：C2、投射线与投影面______的平行投影法称为斜投影法。

A、垂直B、倾斜C、均可正确答案：B3、当圆的直径小于______mm时，可以用细实线代替细点画线。

A、15B、8C、10正确答案：B4、比例中，1 ：5是______比例。

A、缩小比例B、原值比例C、放大比例正确答案：A5、主视图反映物体的上、下和左、______的相对位置关系。

A、前B、右C、后正确答案：B6、尺寸线和尺寸界线用______绘制。

A、粗实线B、细实线C、细虚线正确答案：B7、展开三视图后，原OY轴剪开后，变成了OYH和______。

A、OYNB、OYBC、OYW正确答案：C8、垂直于水平面的直线称为______。

A、铅垂线B、正垂线C、侧垂线正确答案：A9、图样中数字和字母可写成斜体，斜体字与水平基准线约成______。

A、45度B、75度C、30度正确答案：B10、尺寸线和尺寸界线用______画出。

A、细实线B、细虚线C、粗实线正确答案：A11、以下是定形尺寸的______。

A、两者都是B、圆心C、圆的半径正确答案：C12、注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。

A、右，左B、下，上C、上，下D、左，右正确答案：D13、在三视图的展开过程中，水平面绕OX轴向下旋转______。

A、90°B、145°C、45°正确答案：A14、下面属于投影面垂直面的是______。

A、铅垂线B、正平面C、侧垂面正确答案：C15、一般情况下，标题栏位于图纸的______。

A、右上角B、左上角C、右下角D、左下角正确答案：C16、在三视图的展开过程中，______面不动。

A、侧B、正C、水平正确答案：B17、虚线以及各种点画线相交时应恰当地相交于______。
