风力发电机后轴轴承更换作业指导书(修正)

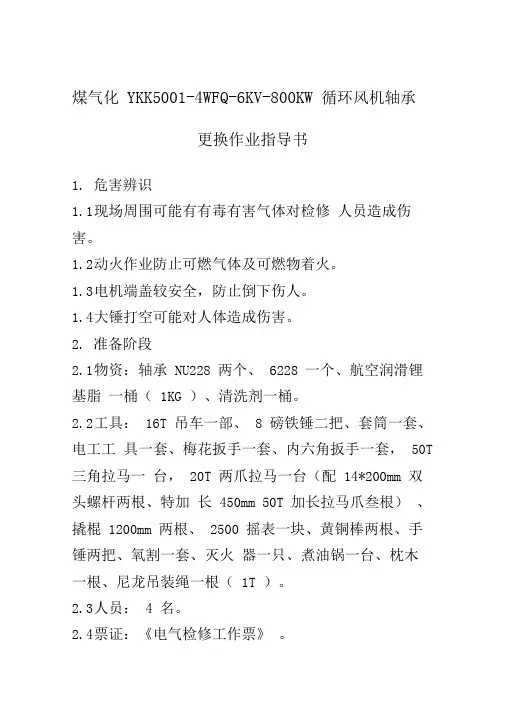

煤气化YKK5001-4WFQ-6KV-800KW 循环风机轴承更换作业指导书1.危害辨识1.1现场周围可能有有毒有害气体对检修人员造成伤害。

1.2动火作业防止可燃气体及可燃物着火。

1.3电机端盖较安全，防止倒下伤人。

1.4大锤打空可能对人体造成伤害。

2.准备阶段2.1物资：轴承NU228 两个、6228 一个、航空润滑锂基脂一桶（1KG ）、清洗剂一桶。

2.2工具：16T 吊车一部、8 磅铁锤二把、套筒一套、电工工具一套、梅花扳手一套、内六角扳手一套，50T 三角拉马一台，20T 两爪拉马一台（配14*200mm 双头螺杆两根、特加长450mm 50T 加长拉马爪叁根）、撬棍1200mm 两根、2500 摇表一块、黄铜棒两根、手锤两把、氧割一套、灭火器一只、煮油锅一台、枕木一根、尼龙吊装绳一根（1T ）。

2.3人员： 4 名。

2.4票证：《电气检修工作票》。

2.5方案：根据以上内容编制《电控部零星项目检修方案》。

2.6安全：根据方案组织参与检修人员安全学习并做好记录。

3.实施阶段3.1联系电气运行班办理电气检修工作票证，并由运行班人员联系工艺停运相应电机。

3.2电气运行人员停电、验电、合上接地刀闸，并挂“有人工作，禁止合闸”的标示牌。

3.3电气运行人员根据电气工作票证拆电机线。

（包括接地线、测温线，并作好标记）。

3.4电气运行人员联系维修工，拆电机的地脚螺栓及联轴器螺栓。

3.5用提前联系的待命吊车将见电机从机座上吊下来。

3.6用50T 拉马将联轴器拉下，注意受力要均匀。

如果有拉不下来的情况，用氧割具边加温边拉。

3.7更换首端轴承：3.7.1将电机首端小端盖螺丝卸掉（做好标记）。

3.7.2将测温电阻拆下。

3.7.3将小端盖取下。

3.7.4拆下所有在端盖固定螺丝，用螺丝将大端盖止口顶出，然后用撬棍在大端盖两端撬下大端盖（撬出的过程中用尼龙吊装绳固定在顶出螺杆上将端盖吊着）。

3.7.5取下轴承档圈后，用50T 拉马配加长拉马爪将NU288 加上NU6288 轴承同轴承室一同拉出来。

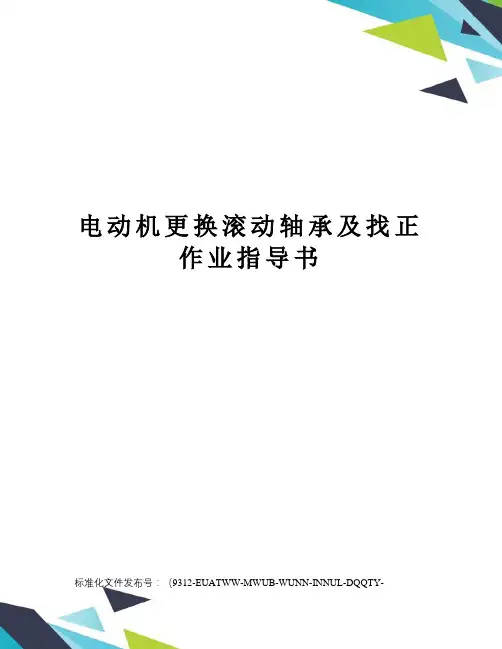

电动机更换滚动轴承及找正作业指导书标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-电动机更换滚动轴承作业指导书目录1、总则2、检修内容及技术要求3、质量控制4、试车与验收1、总则主题内容：本专业指导书规定了电动机更换滚动轴承的检修内容及技术要求、质量控制、试车与验收。

适用范围：本作业指导书适用于XXXX电动机更换滚动轴承编写修订依据《GB/T 21205-2007 旋转电机整修规范》2、检修内容及技术要求拆卸轴承应选用适宜的专用拉具，当轴承内圈与轴颈配合较紧时，可用90°左右的机油浇于轴承内圈上。

在轴承拆卸前，应将轴承用清洗剂清洗干净，检查它是否损坏。

检查时，用手旋转外套，观察其转动是否灵活，观察滚到、保持架及滚动体表面有无锈蚀、斑痕、变色，保持架的铆钉是否松动，检查轴承间隙是否超出规定值。

出现上列情况，轴承必须更换。

轴承组装轴承组装前，检查轴承内圈与轴颈、轴承外圈与轴承孔的配合关系，不能出现跑内圈或跑外圈现象。

轴承安装一般采用加热法，且最高温度不能超过100°。

主意，轴承润滑脂要在轴承装在轴上冷却后加注。

轴承安装后，轴承内圈端面必须紧靠轴肩端面，不应留有任何空隙。

可在轴承冷却过程中，用小锤通过垫子轻敲轴承内圈使其靠紧。

安装过程中，必须保证轴承的洁净。

轴承安装后，用手转动轴承应轻快灵活无任何阻碍的旋转。

轴承外圈安装时，必须保证和电机端盖的内孔同心，不得有任何轻微的歪扭现象。

可用卡尺测量轴承外圈端面与轴承孔外端面的各处高度差是否均匀。

轴承安装外圈或者内圈时，需要将轴承打入时，不得通过滚动体传力。

前后轴承安装完毕后，电机盘车应该轻松自如。

滚动轴承加入润滑脂应适量，标准见表一，同一轴承内部不得加入不同的润滑脂。

表1轴承脂加入量轴颈的测量测量前后主轴颈的轴颈尺寸。

测量前后主轴颈的圆度，圆度为轴颈的‰，最大值不超过，且轴颈表面应无伤痕。

轴颈测量必须使用外经千分尺，在同一轴颈处选取互成90°的两个方向测量，两个测量数据的差值就是该轴颈的圆度。

电动机更换滚动轴承作业指导书目录1、总那么2、检修容与技术要求3、质量控制4、试车与验收1、总那么1.1主题容：本专业指导书规定了电动机更换滚动轴承的检修容与技术要求、质量控制、试车与验收。

1.2适用围：本作业指导书适用于XXXX电动机更换滚动轴承1.3编写修订依据《GB/T 21205-2007 旋转电机整修规》2、检修容与技术要求拆卸轴承应选用适宜的专用拉具，当轴承圈与轴颈配合较紧时，可用90°左右的机油浇于轴承圈上。

2.2轴承组装轴承安装一般采用加热法，且最高温度不能超过100°。

主意，轴承润滑脂要在轴承装在轴上冷却后加注。

表1轴承脂参加量2.3轴颈的测量‰，最大值不超过0.025mm，且轴颈外表应无伤痕。

2.4测量轴承圈与主轴颈的配合关系应为H7/k6标准，具体见表2。

必须使用量缸表〔径百分表〕配合外经千分尺使用。

表2 轴承圈与轴颈配合关系注：正值表示间隙，负值表示过盈2.5测量轴承外圈与电机端盖轴承孔的配合关系应为Js7/h6标准，具体要求见表三。

必须使用量缸表〔径百分表〕配合外经千分尺使用。

表3 轴承外圈与电机端盖轴承孔的配合关系注：正值表示间隙，负值表示过盈2.6滚动轴承允许的径向游隙表4 滚动轴承允许的径向游隙〔1〕存在间隙A，如果大于0.3mm，不必进展调整，见图1、图2、图4。

需要主意的是，如果间隙A比拟大，电机盘车又很紧，需要注意此时电机轴承的位置是图1还是图3，如果是图3，因为后压盖存在间隙B，把紧螺栓后，对轴承有很大的过盈量，需要加调整垫片。

〔3〕存在过盈A，把紧外压盖螺栓后，对轴承会有很大的过盈，在轴承外侧压盖处加垫片调整，使转子轴向间隙大于0.3mm。

见图5。

注：0.3mm是电机检修规要求的。

假设电机长1米，转子比定子温度高50°，那么转子会比定子至少多热胀伸长0.55mm，而且，电机每一侧轴承外圈端面与压盖凸台端面的间隙都较大〔有的电机约为2mm〕，就是为转子热胀伸长留有余地，所以建议把滚动轴承允许轴向间隙至少增大为0.6mm，如果电机更长温差更大，轴向间隙允许值应该在放大一点。

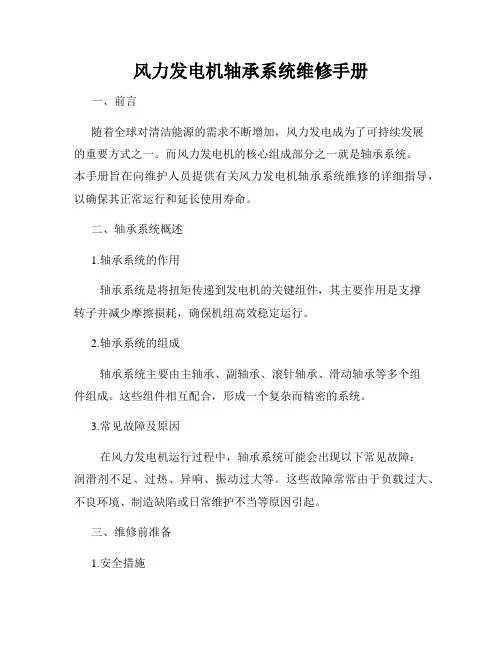

风力发电机轴承系统维修手册一、前言随着全球对清洁能源的需求不断增加，风力发电成为了可持续发展的重要方式之一。

而风力发电机的核心组成部分之一就是轴承系统。

本手册旨在向维护人员提供有关风力发电机轴承系统维修的详细指导，以确保其正常运行和延长使用寿命。

二、轴承系统概述1.轴承系统的作用轴承系统是将扭矩传递到发电机的关键组件，其主要作用是支撑转子并减少摩擦损耗，确保机组高效稳定运行。

2.轴承系统的组成轴承系统主要由主轴承、副轴承、滚针轴承、滑动轴承等多个组件组成。

这些组件相互配合，形成一个复杂而精密的系统。

3.常见故障及原因在风力发电机运行过程中，轴承系统可能会出现以下常见故障：润滑剂不足、过热、异响、振动过大等。

这些故障常常由于负载过大、不良环境、制造缺陷或日常维护不当等原因引起。

三、维修前准备1.安全措施在进行任何维修工作之前，必须确保操作人员了解并遵守相关的安全操作规程。

确保工作区域的安全，佩戴防护设备，并遵循正确的操作程序。

2.维修工具和材料准备根据风力发电机轴承系统的不同维修要求，准备合适的维修工具和材料，包括但不限于扳手、润滑剂、测量工具和清洁用品等。

3.维修计划制定在开始维修之前，制定清晰的维修计划是至关重要的。

明确维修的具体内容、所需时间和相关工具材料等。

四、轴承系统维修步骤1.故障检测与分析在开始维修之前，首先要对轴承系统进行彻底的检查和分析，确定故障的具体原因和范围。

2.拆卸轴承根据维修计划和检测结果，按照正确的操作步骤拆卸轴承。

注意遵循正确的拆卸顺序，防止误伤和进一步损坏轴承系统。

3.清洁和检查在拆卸轴承后，将其清洁干净，并进行全面的检查。

注意检查轴承是否磨损、变形或出现其他异常情况。

4.更换和安装如果检查发现轴承存在严重损坏或磨损，应及时更换。

在更换轴承时，根据操作手册提供的指导，正确安装新轴承。

5.润滑和封装在安装好新轴承后，应根据要求进行适当的润滑和封装。

确保润滑剂的种类和用量符合要求，并遵循正确的润滑方法。

风力发电机后轴轴承更换作业指导书注：机舱作业注意事项见附件一作业所使用工具见附件二作业所使专用工具见附件三具体作业流程如下：一、发电机后轴承拆卸1、进入风机前，在该检修机位后台由运行人员对该风机打维护；进入风机后，在塔底屏上使用维护钥匙打硬维护，顺时针旋转30°。

图一风机硬维护2、登塔后，在机舱柜内断开208F5 24V电源（向下扳，高速轴刹车盘抱死），断开后检查高速后刹车盘确已抱死；在机舱柜内断开所有24V电源和400V电源（逆时针旋转90°），并挂“禁止合闸，有人工作”标示牌。

图一机舱柜24V电源图二机舱柜400V电源3、使用大十字起子拆卸发电机空空冷却器导风罩，使用17#开口扳手拆卸碳粉收集罩，拆卸后把电机空空冷却器导风罩妥善绑扎，把碳粉收集罩放于机舱底部，并使用盖板盖上孔洞。

图一导风罩图二导风罩绑扎图三收集罩4、使用大一字拆卸编码器，10#开口拆卸编码器支架。

图一拆编码器5、分别拆卸集电环罩左侧发电机转子接线盒端盖、右侧主碳刷侧端盖，后侧编码器侧端盖，三个端盖均使用13#开口扳手或电动套筒扳手；拔出主碳刷。

图一拆主碳刷侧端盖图二接线盒端盖图三拔主碳刷6、使用24#开口扳手和套筒扳手拆卸空空冷却器与发电机连接接地线及连接螺栓，后使用千斤顶在发电机后端顶起空空冷却器，并用木块垫起。

图一拆地线、螺栓图二顶起冷却器图三垫起冷却器7、使用24#开口扳手/套筒扳手/电动扳手拆卸发电机转子接线盒内转子进线电缆。

图一转子进线电缆8、使用19#开口扳手拆卸主碳刷刷架上的转子侧电缆接线；拆掉主碳刷与接地碳刷信号线；使用12#开孔扳手拆卸轴承PT100。

图一转子进线电缆9、使用13#套筒扳手和12#开口扳手拆卸加热器；使用10#开口扳手和套筒扳手拆卸发电机后轴加油管和集油槽。

图一加热器图二加油管，集油槽口10、拆卸主碳刷刷架使用30#套筒扳手和力矩扳手图一拆刷架11、剪掉发电机轴端电缆保护层，并使用16#开口扳手和16#套筒扳手拆卸发电机后轴轴端电缆与滑环连接部分。

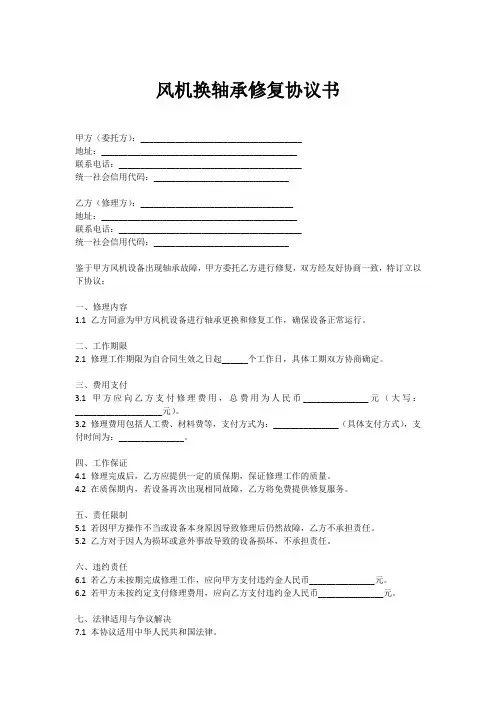

风机换轴承修复协议书甲方（委托方）：_____________________________________地址：_____________________________________________联系电话：__________________________________________统一社会信用代码：_______________________________乙方（修理方）：___________________________________地址：_____________________________________________联系电话：__________________________________________统一社会信用代码：_______________________________鉴于甲方风机设备出现轴承故障，甲方委托乙方进行修复，双方经友好协商一致，特订立以下协议：一、修理内容1.1 乙方同意为甲方风机设备进行轴承更换和修复工作，确保设备正常运行。

二、工作期限2.1 修理工作期限为自合同生效之日起______个工作日，具体工期双方协商确定。

三、费用支付3.1 甲方应向乙方支付修理费用，总费用为人民币_______________元（大写：____________________元）。

3.2 修理费用包括人工费、材料费等，支付方式为：_______________（具体支付方式），支付时间为：_______________。

四、工作保证4.1 修理完成后，乙方应提供一定的质保期，保证修理工作的质量。

4.2 在质保期内，若设备再次出现相同故障，乙方将免费提供修复服务。

五、责任限制5.1 若因甲方操作不当或设备本身原因导致修理后仍然故障，乙方不承担责任。

5.2 乙方对于因人为损坏或意外事故导致的设备损坏，不承担责任。

六、违约责任6.1 若乙方未按期完成修理工作，应向甲方支付违约金人民币_______________元。

更换风机轴承的施工方案1. 引言风机作为工业生产中常见的设备之一，其轴承是风机正常运行的关键组成部分之一。

随着使用时间的增长和磨损的积累，风机轴承可能会出现故障或需要更换。

本文档将介绍更换风机轴承的施工方案，以确保更换过程顺利，提高风机的运行效率和使用寿命。

2. 施工准备在开始更换风机轴承之前，需要进行一系列的准备工作，以确保施工的顺利进行。

2.1 工具和材料准备•具有相应经验和技能的维修人员•工作手套、手电筒、扳手、槌子等常见工具•更换使用的风机轴承•清洁剂和润滑油2.2 施工环境检查在开始施工之前，需要检查施工环境是否符合要求，包括以下内容：•确保工作区域通风良好，以保证施工人员的安全•清理工作区域，确保周围没有杂物或障碍物，以方便操作•确保风机停机，并断开电源，以避免意外伤害和电气风险3. 施工步骤3.1 解除风机保护罩在开始更换风机轴承之前，首先需要解除风机的保护罩，以获得轴承所在的区域。

具体步骤如下：1.用扳手拧松和卸下保护罩上的螺丝。

2.小心地将保护罩取下，以避免损坏其他部件。

3.2 卸下原有轴承卸下原有轴承是更换风机轴承的关键步骤之一，需要小心操作，避免对其他部件造成损坏。

具体步骤如下：1.根据风机轴承类型，使用相应的工具卸下固定轴承的螺母或螺栓。

2.使用合适的工具，小心地将轴承从轴上卸下。

3.3 清洁和润滑在安装新的轴承之前，需要对安装区域进行清洁，并为新轴承润滑，以确保更换后的风机正常运行。

具体步骤如下：1.使用清洁剂清洁轴承座和轴承座孔，移除旧轴承和沉积物。

2.将适量的润滑油均匀涂抹在新轴承的外圈上，以增加轴承与轴之间的润滑效果。

3.4 安装新轴承安装新轴承是更换风机轴承的最后一步，需要小心操作以确保正确安装。

具体步骤如下：1.将新轴承放置在轴承座孔中，并根据轴承类型使用适当的工具将其固定。

2.确保轴承稳固地安装在轴上，不出现偏移或摇晃的情况。

3.使用扳手适当拧紧固定轴承的螺母或螺栓。

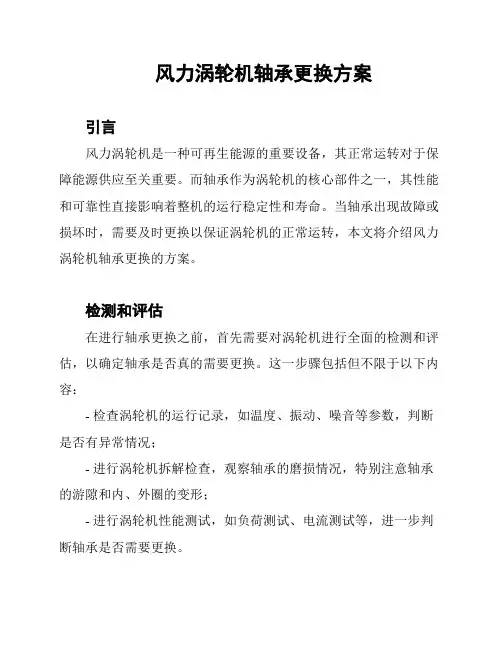

风力涡轮机轴承更换方案引言风力涡轮机是一种可再生能源的重要设备，其正常运转对于保障能源供应至关重要。

而轴承作为涡轮机的核心部件之一，其性能和可靠性直接影响着整机的运行稳定性和寿命。

当轴承出现故障或损坏时，需要及时更换以保证涡轮机的正常运转，本文将介绍风力涡轮机轴承更换的方案。

检测和评估在进行轴承更换之前，首先需要对涡轮机进行全面的检测和评估，以确定轴承是否真的需要更换。

这一步骤包括但不限于以下内容：- 检查涡轮机的运行记录，如温度、振动、噪音等参数，判断是否有异常情况；- 进行涡轮机拆解检查，观察轴承的磨损情况，特别注意轴承的游隙和内、外圈的变形；- 进行涡轮机性能测试，如负荷测试、电流测试等，进一步判断轴承是否需要更换。

轴承更换方案如果经过检测和评估确定轴承需要更换，我们可以采取以下方案进行轴承更换：步骤1：准备工作- 获得适合的替代轴承，确保其技术参数和尺寸与原轴承相匹配；- 准备所需的工具和设备，如拆卸工具、测量工具、润滑脂等；- 确定更换轴承的时间和地点，尽量选择停机期间进行。

步骤2：拆卸原轴承- 先断开涡轮机的电源，并确保轴承周围的压力和温度已经降下来；- 使用适当的拆卸工具，按照涡轮机制造商的指导进行轴承的拆卸，注意避免对其他部件造成损伤；- 在拆卸过程中，使用测量工具检查其他相关部件的尺寸和状态，确保没有其他故障或损坏。

步骤3：安装新轴承- 将新轴承放置于适当的位置，并确保其与轴和座之间的配合间隙正确；- 使用润滑脂给轴承和相关部件润滑，注意润滑脂的种类和使用方法；- 按照涡轮机制造商的指导，进行轴承的安装，确保安装的正确性和紧固度；- 安装完毕后，进行必要的测试，如转动测试、噪音测试等，以验证轴承更换的效果。

步骤4：整机测试和调试- 进行整机的测试和调试，包括轴承温升测试、运行稳定性测试等；- 密切关注轴承更换后的涡轮机运行情况，特别注意温度、振动等参数的变化；- 如果出现异常情况，及时停机检查并进行必要的调整和修正。

风力发电机的轴承更换说明书一、前言风力发电机作为一种新型的清洁能源，其运转保养十分重要。

其中，轴承作为发电机的核心部件之一，其表现良好对于风力发电机的正常运行极为关键。

然而，长时间的使用和磨损会导致轴承出现故障或损坏，此时需要及时更换轴承以保证风力发电机的正常运转。

本说明书旨在提供一份清晰、详细的风力发电机轴承更换指南，帮助用户在更换轴承时减少损失，提高更换效率。

二、工具准备在更换轴承之前，用户应该准备好以下工具：1. 升降设备：如门式吊车、手动千斤顶、液压千斤顶等。

2. 大中型调心滚子轴承（本次更换所需型号）。

3. 常用手动工具：扳手、螺丝刀、榔头等。

4. 清洁工具：如油枪、刷子、机油、清洁剂等。

5. 其他配件：如轴承密封件、防尘固定圈等。

三、替换步骤1. 首先，关闭风力发电机的所有电源，以避免发生电击事故。

2. 使用升降设备将风力发电机提升至固定位置，并使用千斤顶等工具将其固定。

3. 将原轴承拆除并清洗干净。

使用刷子清理轴承座上的油污和异物。

4. 将新轴承放置在轴承座上，按照轴承安装图纸中的位置与方向正确安装。

5. 涂上润滑油并安装好轴承密封件。

6. 安装防尘固定圈，确保其正确地卡住防尘圈。

7. 检查轴承是否灵活并正确安装，然后重新拆装轴承支架和其它支持零件。

8. 执行轴承检查及加注润滑油等后续步骤。

四、注意事项1. 更换轴承时，一定要确保选用与磨损轴承同型号的新轴承，以保证轴承能够正确运转。

2. 更换轴承前应先检查轴承座，其表面必须平整、干净，否则会影响轴承负荷和稳定性。

3. 更换轴承时，应该使用专门的工具或者按照轴承更换指南进行更换，以避免人为因素对轴承造成不必要的损坏。

4. 更换轴承后，应当对更换轴承进行一定的检查和调试，并及时添加适量的润滑油以保证轴承正常运转。

五、总结风力发电机轴承更换是风力发电机保养中的必要工作，涉及到核心零部件的更换和维护。

在更换轴承时，用户应准备好必要工具，并按照本说明书中的步骤进行操作，同时注意一些常见的要点和注意事项。

循环风机滚动轴承更换的步骤和注意事项以循环风机滚动轴承更换的步骤和注意事项为标题，我们来看一下具体的内容。

一、引言循环风机滚动轴承是循环风机中的重要部件，负责支撑风机的转子并实现转动。

随着使用时间的增长，轴承可能会出现磨损、损坏等问题，需要进行更换。

本文将介绍循环风机滚动轴承更换的步骤和注意事项，帮助读者更好地了解和操作。

二、步骤1. 准备工作需要关闭循环风机的电源，并确保风机完全停止运转。

同时，准备好所需的工具和备用的滚动轴承。

2. 拆卸轴承将风机的外壳打开，暴露出内部的转子和轴承。

使用相应的工具（如扳手、榔头等），将固定轴承的螺母或螺栓拆下来。

然后，轻轻拆下轴承，注意不要损坏其他部件。

3. 清洁轴承座将轴承座的表面清洁干净，确保没有杂质和残留物。

可以使用清洁剂和刷子进行清洁，但要注意不要将清洁剂溅到其他部件上。

4. 安装新轴承将备用的滚动轴承安装到轴承座上，确保轴承与座孔完全贴合。

根据轴承的具体型号，可能需要使用专用的工具或方法来安装。

5. 固定轴承使用螺母或螺栓将轴承固定在轴承座上。

确保固定件紧固牢固，但不要过紧，以免损坏轴承。

6. 检查轴承转动在重新安装轴承后，可以手动旋转转子，检查轴承的转动是否流畅。

如果有异常或卡滞，可能需要重新检查安装是否正确。

7. 关闭风机外壳当确认轴承安装正确并且转动正常后，可以将风机的外壳重新关闭。

确保外壳固定牢固，以防止松动或漏风。

三、注意事项1. 安全第一：在进行轴承更换时，务必确保风机的电源已经关闭，并且风机完全停止运转。

同时，佩戴好个人防护装备，避免因意外事故导致伤害。

2. 使用合适的工具：根据轴承和固定件的具体型号，选择合适的工具进行拆卸和安装。

使用不当的工具可能会导致轴承损坏或固定件损坏。

3. 清洁轴承座：在安装新轴承之前，务必清洁轴承座的表面，确保没有杂质和残留物。

这可以提高轴承的安装质量和使用寿命。

4. 注意力度：在拆卸和安装过程中，要注意力度的控制。
