发电机检修作业指导书

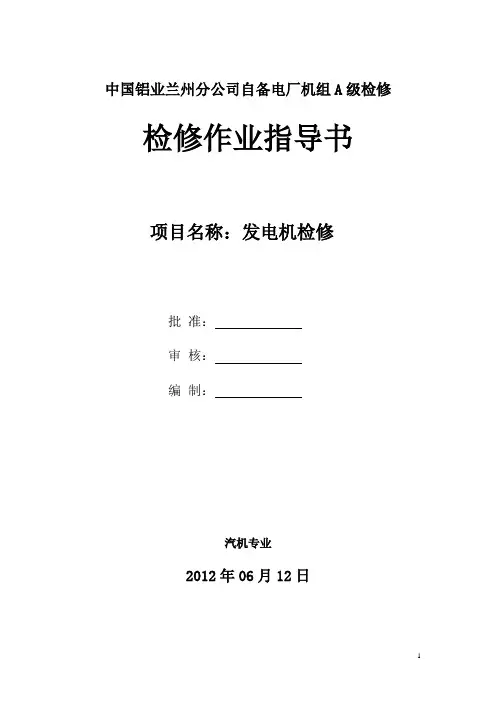

中国铝业兰州分公司自备电厂机组A级检修检修作业指导书项目名称：发电机检修批准：审核：编制：汽机专业2012年06月12日目次1范围 (3)2本指导书涉及的技术资料和图纸 (4)3安全措施 (8)4备品备件清单 (10)5修前准备 (10)6检修工序及质量标准 (12)7设备试运、调试、试验 (13)8检修记录 (23)9不符合项通知单 (23)10完工报告单 (23)11检修质量签证单 (23)300MW汽轮发电机组发电机检修作业指导书1、范围本作业指导书规定了300MW汽轮发电机组发电机大修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

本指导书适用于300MW汽轮发电机组发电机大修工作，以及对发电机作全面解体。

检修地点在汽机房0米发电机区域。

大修的项目为对发电机进行解体检修，在发电机大修或全面解体检查中对附件进行检查、检修，进行常规的检查，测试及维护工作，对与发电机管道有关的固定件的检查，消除在机组运行期间发现的但无法在运行中消除的故障及缺陷，提高发电机组运行可靠性方面的工作，进行如预防事故及各种改造项目，在停机后进行检查时及在检修中发现的未预想到的问题所造成的必须增加的工作项目。

本检修作业指导书适用于中铝兰州分公司自备电厂发电机大修。

2、本指导书涉及的文件、技术资料和图纸2.1、发电机说明书设备型号：QFSN—300—2—20B额定容量：353MVA额定功率： 300MW最大连续功率：330MW额定电压：20KV额定电流：10189A功率因数：0.85（滞后）额定励磁电流：2075A额定励磁电压（100℃）：455V转速：3000r/min频率：50Hz相数：3出线端子数目：6短路比：≥0.6效率：≥98.9%冷却方式：水氢氢额定氢压：0.25MPa最高氢压：0.35MPa定子接线：2—Y环境温度：5—40℃绝缘等级：F瞬变电抗（非饱和值）：≤0.25超瞬变电抗（饱和值）：≥0.15（标么值）每日漏氢量：≤10m3/d转轴振动：≤10m3/d轴承振动：≤0.025mm(p/p)噪音：≤89dB（离机壳1米处测量）励磁方式：机端变—静止可控硅励磁强励顶值电倍数：≥2强励电压响应比：≥2/s发电机主要设计数据（计算值）定子线负荷：1379A/cm短路比：0.6241定子每相直流电阻（15℃）：0.001685Ω转子每相直流电阻（15℃）：0.162766Ω定子每相电容：0.225μF灭磁时间常数：2.1s转子机械惯性时间常数：2.293s轴承失稳转速：﹥8000r/min发电机一界临界转速（单跨计算值）：1374r/min 发电机二界临界转速（单跨计算值）：3625r/min 发电机绝缘等级及温度限值：定子线圈绝缘等级：F转子线圈绝缘等级：F定子铁芯绝缘等级：F定子绕组及出线水温度：≤80℃定子绕组层间温度：≤90℃层间温度差（最高值—平均值）：≤8℃转子绕组温度：≤110℃（电阻法）定子铁芯温度：≤120℃（埋设检温计）定子端部结构件温度：≤120℃集电环温度：≤120℃（温度计法）集电环出风温度：≤65℃（温度计法）轴瓦温度：≤90℃（检温计法）轴承和油封回油温度：≤70℃（检温计法）非额定运行工况①最大出力条件氢压：0.25MPa 冷却器进水温度：20℃冷却器出水温度：≤27℃发电机冷氢温度：≤30℃厂房内环境温度：≤30℃②不同氢压的出力氢压为0.1MPa时（cosφ=0.85）：200MW氢压为0.2MPa时（cosφ=0.85）：270MW③额定出力时，电压和频率允许范围电压：±5% 频率：—5%—+3%④一个冷却器停用时发电机负荷能力：带80%额定负荷。

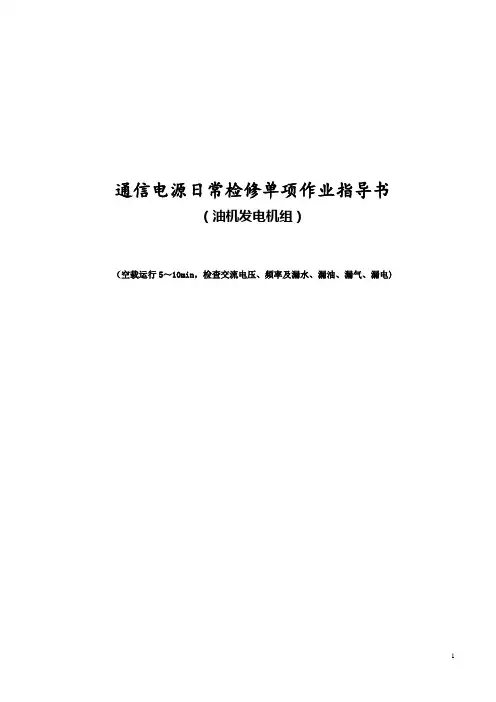

通信电源日常检修单项作业指导书（油机发电机组）（空载运行5～10min，检查交流电压、频率及漏水、漏油、漏气、漏电)1.安全控制措施安全控制措施作业人员严禁佩戴戒指、手表等金属饰品，毛刷金属部分做好绝缘处理。

机组周围不要放置工具、零件或其他物品。

2.作业前准备维修周期月作业人员1名作业时间5分钟维修条件维修计划作业工具万用表等配套工具检修依据《铁路通信维护规则》TG/TX106-20143.作业过程一、开机前检查：1、机组周围是否放置工具、零件或其他物品，应在开机前进行清理，以免发生意外；2、机油、冷却水的液位是否符合规定要求；3、燃油箱中的燃油量是否充足；4、风冷机组的进、排风风道是否畅通;5、环境温度过低时应给机组加热。

二、空载运行1、确认交流开关（无保险丝断路器）是在关的位置上，控制面板上显示“AC SW”的开关；2、把燃油旋转柄转至垂直（开）的位置上；3、把阻风门开关拉至全关的位置上；4、向左轻推节气门阀控制手柄；5、手动启动发电机，反冲式手拉启动，转动发动机开关至“开”位置，轻拉起动手柄直至感到压力，然后快速地拉。

注意避免手柄猛烈反弹敲击发动机，缓慢放回手柄，以防止敲坏拉盘外壳。

如电启动发电机，转动发动机开关至启动位置不动，直至发电机启动，注意每次启动不超过5秒钟，如果失败，等待10秒后再启动。

当发动机启动后，把开关转“ON”位置。

6、当发动机是暖机时，把阻风门手柄移至“开”位置，然后再把节气门阀控制手柄设在期望的发动机转速位置。

7、空载运行5～10min，用万用表检查发电机交流输出电压，标准：额定电压的±5%。

检查发电机是否有漏水、漏油、漏气、漏电现象。

启动及运转注意事项：1、注意各种仪表、指示灯指示是否正常。

2、倾听机器在运行时内部有无异常的敲击声，观察机组运转时有无剧烈振动。

3、观察排烟是否正常。

三、停止发电机1、如在紧急情况下停机，转动发电机开关至“关”位置。

2、正常情况下停机：A、关闭气节门，把气节门控制手柄推到右边；B、转动发动机开关至“关“位置”；C、把燃油开关转至“关”位置。

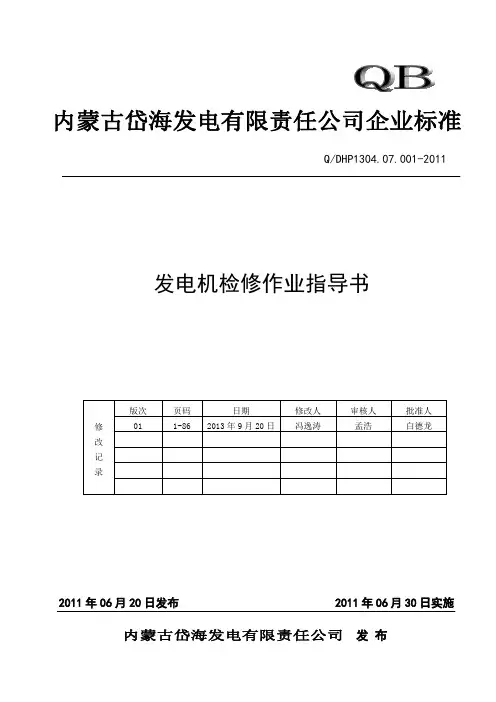

Q/DHP1304.07.001-20112011年06月20日发布2011年06月30日实施内蒙古岱海发电有限责任公司发布前言保证设备检修符合检修工艺质量要求、文明生产管理标准。

所有参加本项目的工作人员，质检人员必须遵循质量保证程序，安监人员必须遵循安全保证程序。

起草单位：设备部。

起草人：***初审人：岳盛审核人：***批准人：***委托设备部负责解释。

目次1．目的 (2)2．适用范围 (2)3．作业条件 (2)4．风险分析/危害辨识 (2)4.1发电机检修总危害辨识 (2)4.2解体阶段的风险分析 (3)4.3抽、穿转子阶段的风险分析 (3)4.4检修阶段的风险分析 (3)4.5回装阶段的风险分析 (3)4.6发电机排氢的风险分析 (3)4.7水压试验安全技术措施 (4)4.8发电机风压试验安全技术措施 (4)4.9发电机充氢作业安全技术措施 (4)4.10发电机文明施工作业措施 (4)5．组织及人员分工 (5)5.1组织措施 (6)5.2用工人员组织 (6)6．进度计划 (7)7．工具、材料和备件明细 (7)8．检修工序、工艺及质量标准 (14)9. 检修历史记录 (35)11．检修质量记录及验收 (36)12.备品备件更换及材料检验记录 (36)13. 设备试运记录 (42)14. 完工报告单 (43)15 设备检修不符合项目处理单 (44)16．承包商经验反馈 (45)17．业主检修经验反馈 (46)18．附录 (47)发电机检修作业指导书引用标准：《QFSN-600-2型汽轮发电机组产品说明书》（上海汽轮发电机有限公司）《汽轮发电机漏水、漏氢的检验》（中华人民共和国电力行业标准DL/T 607—1996）《汽轮发电机运行规程》（国家电力公司标准1999-11-09）《透平型同步电机技术要求》（GB/T 7064-2002）《透平型发电机定子绕组端部动态特性和振动试验方法及评定》（GB/T20140-2006）《防止电力生产重大事故的二十五项重点要求》（国电发【2000】589号）《旋转电机基本技术要求》（GB 755－87）《电气装置安装工程电气设备交接试验标准》（GB 50150－2006）《电气装置安装工程旋转电机施工及验收规范》（GB 50170－92）《火力发电厂金属技术监督规程》（DL438－2000）华北电网有限公司发布《电力设备交接和预防性试验规程》（2008年）生产厂家安装使用说明书、图纸（上海汽轮发电机有限公司）《透平发电机转子气体内冷通风道检验方法及限值》（JB/T6229-2005）《汽轮发电机组内部水系统检验方法及评定》（JB/T6228-2005）《发电企业设备检修导则》（DL/T838-2003）1．目的1.1保证发电机检修符合检修工艺质量标准和文明生产管理标准。

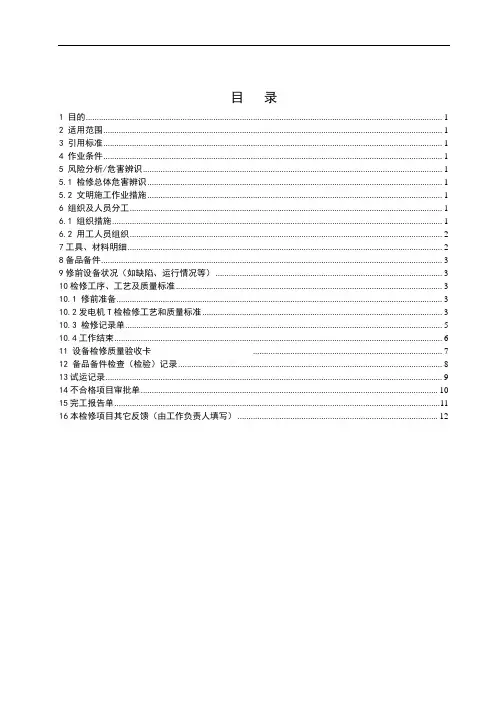

目录1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 作业条件 (1)5 风险分析/危害辨识 (1)5.1 检修总体危害辨识 (1)5.2 文明施工作业措施 (1)6 组织及人员分工 (1)6.1 组织措施 (1)6.2 用工人员组织 (2)7工具、材料明细 (2)8备品备件 (3)9修前设备状况（如缺陷、运行情况等） (3)10检修工序、工艺及质量标准 (3)10.1 修前准备 (3)10.2发电机T检检修工艺和质量标准 (3)10.3 检修记录单 (5)10.4工作结束 (6)11 设备检修质量验收卡 (7)12 备品备件检查（检验）记录 (8)13试运记录 (9)14不合格项目审批单 (10)15完工报告单 (11)16本检修项目其它反馈（由工作负责人填写） (12)北京京丰燃气发电有限责任公司#1燃机发电机T检作业指导书#发电机检修作业指导书1目的1.1 保证发电机符合检修工艺质量要求和文明生产管理要求。

1.2 为所有参加本项目的工作人员，验收人员确定必须遵循的质量保证程序。

2 适用范围2.1 本作业指导书适用于发电机检修工作。

3引用标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

《设备厂家说明书》4 作业条件4.1发电机停机，办理检修工作票。

4.2作业组成员了解检修前发电机的缺陷。

4.3作业组成员了解发电机的运行状态。

4.4清点所有专用工具齐全，检查合适，试验可靠。

4.5参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

4.6参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

4.7准备好检修用的各易损件及材料。

4.8开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

4.9在发电机本体及其氢系统上进行检修、试验工作时，必须断开氢系统，在充氢侧阀门加装严密的堵板。

5风险分析/危害辨识5.1 检修总体危害辨识5.1.1 参加检修的人员进行安全教育和技术培训，达到上岗条件。

检修作业指导书作业项目：QFSN-330-2-20B型发电机大修作业日期：批准：审核：编制：目次1.目的 (1)2.适用范围及设备概述 (1)3.职责 (1)4.人员资质及配备 (1)5.检修内容 (2)6.质量标准 (2)7.引用文件 (3)8.监视和测量装置汇总表 (4)9.设备和工器具明细表 (4)10.备品备件及材料明细表 (4)11.作业过程 (5)12.检修记录 (12)13.技术记录 (12)14.备品备件及材料使用消耗记录 (12)15.验收合格证和验收卡 (12)一．目的1.1规范QFSN-330-2-20B型发电机检修行为，确保QFSN-330-2-20B型发电机检修质量符合规定要求。

1.2本检修作业程序为所有参加本项目的工作人员所必须遵循的质量保证程序。

二．适用范围适用于西固热电公司QFSN-330-2-20B型发电机大修工作。

三．职责3.1工作负责人职责：3.1.1履行《电业安全工作规程》规定的工作负责人安全职责，全过程负责该检修工作的安全、质量管理。

3.1.2负责办理工作票。

3.1.3负责设备、检修工器具质量验证。

3.1.4负责备品备件和材料的质量验证、复核。

3.1.5负责指定专门人员做好记录，确保记录真实、准确、工整。

3.1.6负责检修项目的自检并签证，对本项目的安全、质量负责。

3.1.7及时提出验收（验证），分部试运申请。

3.1.8及时组织工作班成员消除试运过程中暴露的缺陷。

3.2安全监护人职责：3.2.1 监护人负责按《电业安全工作规程》的要求对参加检修工作的每位人员的安全进行监督。

3.2.2 履行大唐兰州西固热电有限责任公司《工作票安全监护人制度》规定的职责和权力。

3.3其他工作人员职责：3.3.1履行《电业安全工作规程》规定的工作班成员安全职责。

3.3.2依据公司质量控制的有关规定、规程、标准进行设备检修，且符合质量控制标准。

3.3.3在工作负责人的领导下，负责按工作程序进行工作。

发电机检修作业指导书引言：概述：正文：一、检修前的准备工作1.了解发电机的基本原理和结构2.熟悉发电机的使用说明书和维修手册3.准备必要的工具和设备4.检查发电机的运行记录和故障记录5.制定检修计划和安全计划二、机械结构的检修1.检查发电机外观，清洁发电机表面2.检查发电机的支承结构和联轴器的磨损情况3.检查发电机的轴承和密封件4.检查发电机的转子和定子绕组5.检查机械连接件和紧固件的松动情况三、电气元件的检修1.检查发电机的电气接线是否松动2.检查发电机的绝缘状况和绝缘电阻3.检查发电机的电刷和电刷摩擦面4.检查继电器、保护器和控制电路的工作状态5.检查电气控制盘和仪表的工作情况四、冷却系统的检修1.检查冷却风扇和风叶的清洁情况2.清洗并更换冷却系统的滤网和滤芯3.检查发电机的冷却水位和冷却液温度4.检查冷却系统的泵和管路是否正常5.检查冷却半径和冷却效果是否符合要求五、检修后的维护措施1.制定发电机的维护计划和运行监测措施2.建立发电机的故障诊断和排除机制3.定期检查和更换发电机的易损件和润滑油4.做好发电机的防腐保养工作5.做好发电机的备件储备和设备更新计划总结：发电机检修是确保发电机正常运行和延长其使用寿命的重要措施。

通过对发电机的机械结构、电气元件和冷却系统进行全面的检查和维护，可以提前发现问题并及时进行处理。

同时，制定合理的维护计划和监测措施，做好备件储备和设备更新工作，可以保证发电机的持久稳定运行。

只有在定期检修和维护的基础上，发电机才能发挥其最佳效能，为人们的生产和生活提供可靠的电力支持。

前言为进一步加强检修工作的规范性、标准化，强化生产现场安全管理，决定编制本作业指导书。

通过作业指导书，把现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。

起草单位：维护部。

起草人：初审人：审核人：批准人：委托维护部负责解释。

目录1目的 (1)2 适用范围 (1)3作业条件 (1)4 风险分析/危害辨识 (1)5 组织及人员分工 (2)6工具、材料和备件明细 (3)7 检修工序、工艺及质量标准 (4)8.质检点及标准 (14)9检修质量验收卡 (15)10 检修人员经验反馈（由检修负责人填写） (16)发电机大修作业指导书1目的1.1保证发电机检修符合检修工艺质量要求、文明生产管理要求。

1.2为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。

2 适用范围适用于北京XX燃气发电有限责任公司发电机大修工作。

3作业条件3.1发电机停电，办理检修工作票。

3.2作业组成员了解检修前发电机的缺陷。

3.3作业组成员了解发电机的运行状态及小时数。

3.4清点所有专用工具齐全，检查合适，试验可靠。

3.5参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

3.6参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

3.7准备好检修用的各易损件及材料。

3.8开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

4 风险分析/危害辨识4.1检修总体危害辨识4.1.1参加检修的人员进行安全教育和技术培训，达到上岗条件。

4.1.2发电机停电。

4.1.3发电机解体、检修、试验和抽穿转子时严禁损伤设备及其部件。

4.1.4严禁携带工具以外的其它物品（如金属性物品或锋利物品）。

4.1.5作业组成员的着装要符合工作要求。

4.1.6所带的常用工具、量具应认真清点，绝不许遗落在设备内。

4.1.7各作业过程作业组长要进行安全交底，做好危险预想。

6kV发电机定、转子检修维护试验作业指导书一、目的与范围为了加强公司各电站6kV发电机定转子检修、试验技术工作，确保6kV发电机定转子检修、试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保发电机定转子检修、试验后能安全、可靠地运行，所有参加本检修、试验项目的工作人员、质检人员，必须遵循本质量保证程序。

本指导书适用于额定电压6kV的发电机定转子的定期维护、检修、缺陷处理现场检修、试验。

其他类型的发电机现场检修、试验可参照执行。

发电机的检修、试验需贯彻预防为主，计划检修和诊断检修相结合的方针，作到应修必修，修必修好、安全第一、质量为先。

二、规范性引用文件（含验收标准等）GB 8564-88 水轮发电机组安装技术规范SD 230—87发电厂检修规程DL/T 596-1996 电力设备预防性试验规程SF12.5－10／6300发电机安装技术规程Q/DNCX 滇能楚雄老虎山水电站运行规程三、作业过程控制3.1 作业准备3.1.1 人员配备3.2 作业项目、方法、标准、风险评估、风险预控措施6783.2．2 作业项目、方法、标准9101.定子三相绕组绝缘的测试：用2500V水冷专用兆欧表测量三相定子线圈对地绝缘和相间绝缘电阻≥500MΩ，吸收比≥1.6，极化指数≥2.0，三相不平衡系数不小于2；如通水时：励磁磁端两端汇水管和引线部分汇水管对地绝缘电阻≥30KΩ，绕组对汇水管绝缘电阻≥100KΩ，（定冷水水质合格并正常循环）2.定子线圈直流泄漏和直流耐压的测试：试验电压按0.5倍额定电压分5个阶段升高，每阶段停1分钟读取泄漏电流值，电压升至2.5倍额定电压。

其泄漏电流不应随时间的延长而增大，在额定的试验电压下，各相泄漏电流的差别不应大于最小值的100%；在20A以下者，各相间差值比较不应有显著变化。

（应在停机后清污前的热态下、排氢后进行，若在通水情况下：绕组绝缘大于1兆欧；汇水管、机内测温元件、CT二次侧接地；水路流量接近额定；并水电导率小于1.5微西/厘米）3.定子线圈交流耐压试验：向三相定子线圈加1.5Un交流试验电压，一分钟通过。
