温湿度控制毕业设计的设计方案[知识] 温湿度控制毕业设计的设计方案一、引言温湿度控制是现代生活中常见且重要的问题,尤其在特定场所,如仓储、温室、实验室等环境中,合理的温湿度控制对于维护物品的安全性和品质非常关键。
本篇文章将探讨温湿度控制毕业设计的设计方案。
该设计方案将以深度和广度的标准进行评估,确保生成有价值且高质量的文章。
二、评估温湿度控制的基本概念1. 温湿度控制的重要性温湿度控制对于许多应用来说至关重要。
不同物品对温湿度有不同的敏感度,合理控制温湿度可以避免物品受潮、霉变或过热等问题,保护物品的完整性和品质。
2. 温湿度控制的原理温湿度控制基于热力学的基本原理,通常使用传感器测量环境中的温度和湿度,并通过控制装置调节加热、制冷、加湿或除湿等设备来实现温湿度的控制。
三、设计方案1. 设计目标温湿度控制毕业设计的设计目标是开发一种精确、稳定、可靠的温湿度控制系统,能够在给定的温湿度范围内维持环境的稳定性。
设计方案应具备以下特点:- 精确性:控制系统能够精确地测量和调节环境的温湿度。
- 稳定性:控制系统具备良好的稳定性,能够在长时间运行中保持稳定的温湿度水平。
- 可靠性:控制系统应具备良好的可靠性,能够自动检测故障并及时修复,确保系统的正常运行。
- 灵活性:控制系统应具备一定的灵活性,能够适应不同场景和需求的温湿度控制。
2. 硬件设计- 传感器选择:选择高精度的温湿度传感器,可以是基于电阻、电容或半导体的传感器,以确保测量结果的准确性。
- 控制设备选择:根据设计需求选择适当的加热、制冷、加湿或除湿设备,并配备高效的控制装置,以确保控制系统的稳定性和可靠性。
- 数据采集和处理:设计合适的数据采集和处理模块,能够实时收集温湿度数据,并根据设定的控制算法进行数据处理和决策。
3. 软件设计- 控制算法设计:基于传感器测量数据和控制设备的特性,设计合适的控制算法,如比例积分微分控制(PID)算法,以实现温湿度的精确调节和稳定控制。
基于单片机的温湿度监测系统毕业设计一、引言在现代生活和工业生产中,对环境温湿度的准确监测和控制具有重要意义。
温湿度的变化可能会影响产品质量、设备运行以及人们的生活舒适度。
因此,设计一个可靠、精确且易于使用的温湿度监测系统是十分必要的。
本毕业设计旨在基于单片机技术开发一款实用的温湿度监测系统。
二、系统总体设计(一)系统功能需求该监测系统应能够实时采集环境的温度和湿度数据,并将其显示在屏幕上。
同时,系统应具备数据存储功能,以便后续分析和查询。
此外,还应设置报警阈值,当温湿度超出设定范围时能发出警报。
(二)系统组成本系统主要由传感器模块、单片机控制模块、显示模块、存储模块和报警模块组成。
传感器模块负责采集环境温湿度数据,选用了精度高、稳定性好的DHT11 温湿度传感器。
单片机控制模块作为系统的核心,采用了 STC89C52 单片机,负责处理传感器采集到的数据、控制其他模块的工作以及进行逻辑判断。
显示模块采用了液晶显示屏(LCD1602),能够清晰地显示当前的温湿度值。
存储模块使用了 EEPROM 芯片,用于保存历史数据。
报警模块则通过蜂鸣器和指示灯实现,当温湿度异常时发出声光报警。
三、硬件设计(一)传感器接口电路DHT11 传感器与单片机通过单总线进行通信,连接时需要注意数据线的上拉电阻。
(二)单片机最小系统STC89C52 单片机的最小系统包括时钟电路和复位电路。
时钟电路采用晶振和电容组成,为单片机提供稳定的时钟信号。
复位电路用于系统初始化和异常情况下的复位操作。
(三)显示电路LCD1602 通过并行接口与单片机连接,需要配置相应的控制引脚和数据引脚。
(四)存储电路EEPROM 芯片通过 I2C 总线与单片机通信,实现数据的存储和读取。
(五)报警电路蜂鸣器通过三极管驱动,指示灯通过限流电阻连接到单片机的引脚,由单片机控制其工作状态。
四、软件设计(一)主程序流程系统上电后,首先进行初始化操作,包括单片机内部寄存器的设置、传感器的初始化、显示模块的初始化等。
智能温湿度监测与控制系统设计与实现近年来,人们对于室内空气质量的关注度越来越高。
不仅是因为随着现代生活的快节奏,大部分时间都在室内,健康的室内环境对人们的身体健康非常重要,而且也因为人们越来越意识到,空气污染不只在室外,也存在于室内。
为了解决室内环境的问题,智能温湿度监测与控制系统得以应运而生。
该系统主要包括传感器、控制器和执行器三个部分。
传感器采集室内温湿度等参数,将数据传递给控制器,控制器通过分析数据,自动启动或停止执行器,以达到调节室内环境的效果。
在本文中,我们将探讨智能温湿度监测与控制系统的设计与实现,具体包括系统结构、传感器的选择、控制器的程序设计和执行器的选择等方面。
1. 系统结构智能温湿度监测与控制系统主要包括以下部分:1.1 传感器常见的温湿度传感器有电阻式、电容式和半导体式传感器。
其中,半导体式传感器是最为常见的,因为它精度高、响应速度快、价格便宜。
此外,还可以考虑使用一些辅助传感器,如二氧化碳传感器、PM2.5传感器等,以对室内环境进行更全面的监测。
1.2 控制器控制器是智能温湿度监测与控制系统的核心部分,其作用是根据传感器采集到的数据,控制执行器的启停。
可以使用单片机、微处理器、PLC等现有的控制器来完成这个任务。
1.3 执行器算,可以选择不同品牌和型号的空调或新风系统。
2. 传感器的选择如上所述,半导体式传感器是一种比较常用的温湿度传感器。
其原理是,当传感器表面的薄膜吸收水分,会改变薄膜材料的电阻,从而反映出相对湿度的变化。
另外,需要注意的是,传感器要具有一定的线性和温度补偿能力,以保证数据的准确性。
3. 控制器的程序设计控制器的程序设计需要考虑的因素也比较多。
一般而言,控制程序的设计应该具备以下特点:3.1 安全性室内环境对人类的健康有着直接的影响,控制程序在运行过程中需要考虑到人体的安全。
例如,在设定温湿度范围时,应该避免出现极端的设定值,以保证人员的舒适度和安全性。
基于物联网技术的智能温湿度控制系统设计随着物联网技术的快速发展,越来越多的家庭和企业开始关注环境的质量。
温湿度控制是其中一个重要的方面,特别是在气候变化不断加剧的今天。
为了满足人们的需求,基于物联网技术的智能温湿度控制系统应运而生。
本文将介绍如何设计一个基于物联网技术的智能温湿度控制系统。
首先,智能温湿度控制系统设计的关键在于传感器的选择和布置。
传感器负责监测环境中的温度和湿度,并将采集到的数据发送到中央处理器或云平台。
为了保证数据的准确性和可靠性,应选择高质量的温湿度传感器,并根据需要布置在不同的关键位置。
例如,可以将传感器安装在不同房间的墙壁上,以实时监测各个房间的温湿度。
此外,还可以将传感器安装在室外,以监测室外温湿度的变化。
通过这种方式,系统可以全面了解环境变化,并根据实际情况采取相应的控制措施。
其次,中央处理器或云平台是智能温湿度控制系统的核心部件。
中央处理器负责接收传感器采集到的数据,并根据预设的控制策略进行处理。
云平台可以将数据存储在云端,并通过手机应用程序提供远程监控和控制功能。
通过中央处理器或云平台,用户可以实时监测温湿度数据,并根据需要进行相应的调整。
例如,当温度过高时,系统可以自动启动空调设备进行制冷;当湿度过高时,系统可以自动启动除湿器进行除湿。
通过智能化的控制策略,系统可以提高家庭和企业的舒适度,并节约能源。
此外,智能温湿度控制系统设计还应考虑用户的个性化需求。
不同用户对温湿度的要求可能各不相同,因此,系统应具备一定的可配置性。
用户可以根据自己的需求设置温度和湿度的目标值,并进行相应的调整。
例如,有些用户喜欢在夏季保持较低的温度,而另一些用户则喜欢在冬季保持较高的湿度。
通过满足用户的个性化需求,系统可以提高用户的满意度。
此外,智能温湿度控制系统设计还应考虑系统的可靠性和安全性。
系统在运行过程中可能遇到各种故障和问题,因此应具备一定的故障处理能力。
例如,当传感器出现故障时,系统应能够快速识别并修复故障。
基于单片机的温湿度控制系统设计温湿度控制系统是一种基于单片机的自动控制系统,通过测量环境的温度和湿度,并根据设定的控制策略调节相关设备来维持合适的温湿度条件。
设计一个基于单片机的温湿度控制系统可以分为硬件设计和软件设计两个部分。
硬件设计主要包括传感器模块、控制器模块和执行器模块的选型和接口设计;软件设计主要包括数据采集与处理、控制算法设计和用户界面设计。
在硬件设计方面,温湿度传感器是获取环境温湿度的关键设备。
可以选择市场上成熟的数字温湿度传感器,比如DHT11或DHT22,它们通过数字信号输出温湿度值。
另外,还需要选择一款适用于单片机的控制器模块,如Arduino,它可以实现数字信号的采集和输出控制信号。
执行器模块可以根据具体控制目标选择,比如加热器、湿度调节装置等。
在软件设计方面,首先需要编写数据采集与处理的代码。
通过单片机连接温湿度传感器,读取其输出的数字信号,并进行数据处理,将数据转换为实际的温湿度值。
可以使用适当的算法进行数据滤波和校准,确保数据的准确性和稳定性。
接下来,需要设计控制算法。
根据实际需求,可以选择PID算法或者模糊控制算法等进行温湿度控制。
PID算法是一种经典控制算法,通过测量值与设定值之间的误差,计算出控制量,并根据比例、积分、微分三个方面进行调节。
模糊控制算法是一种基于模糊逻辑的控制算法,通过建立模糊规则库,将模糊规则与输入值进行模糊计算,得到输出控制量。
根据具体应用场景和需求,选择适当的算法进行控制。
最后,需要设计用户界面。
通过显示屏、按钮等外设,与用户进行交互,显示当前的温湿度数值和设定值,并提供设置温湿度的功能。
可以通过编程实现用户界面的交互逻辑,并调用相应的功能函数来实现温湿度的设定和控制。
总结起来,基于单片机的温湿度控制系统设计,需要进行硬件选型和接口设计,编写数据采集与处理、控制算法和用户界面的程序代码。
通过这些设计和实现,可以实现对环境温湿度的实时监测和控制,为用户提供一个舒适的环境。

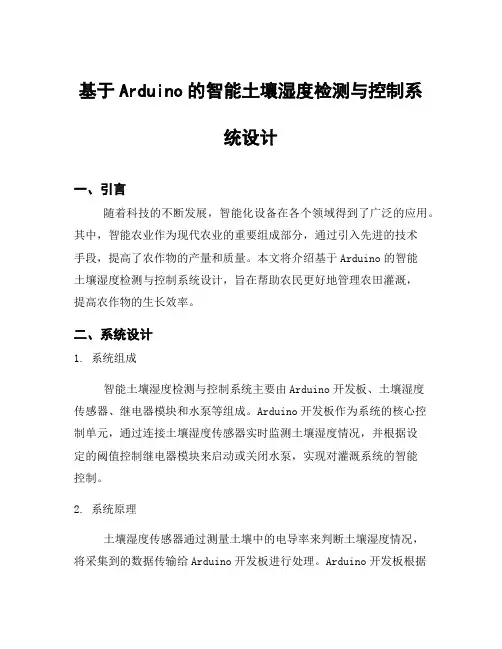

基于Arduino的智能土壤湿度检测与控制系统设计一、引言随着科技的不断发展,智能化设备在各个领域得到了广泛的应用。
其中,智能农业作为现代农业的重要组成部分,通过引入先进的技术手段,提高了农作物的产量和质量。
本文将介绍基于Arduino的智能土壤湿度检测与控制系统设计,旨在帮助农民更好地管理农田灌溉,提高农作物的生长效率。
二、系统设计1. 系统组成智能土壤湿度检测与控制系统主要由Arduino开发板、土壤湿度传感器、继电器模块和水泵等组成。
Arduino开发板作为系统的核心控制单元,通过连接土壤湿度传感器实时监测土壤湿度情况,并根据设定的阈值控制继电器模块来启动或关闭水泵,实现对灌溉系统的智能控制。
2. 系统原理土壤湿度传感器通过测量土壤中的电导率来判断土壤湿度情况,将采集到的数据传输给Arduino开发板进行处理。
Arduino开发板根据预先设定的湿度阈值,当土壤湿度低于设定值时,通过继电器模块控制水泵进行灌溉;当土壤湿度达到设定值时,关闭水泵停止灌溉,从而实现对土壤湿度的智能监测和控制。
三、系统实现1. Arduino编程首先,在Arduino集成开发环境(IDE)中编写程序,通过串口将传感器采集到的数据发送给Arduino开发板,并根据预设条件进行判断和控制。
具体代码如下:示例代码star:编程语言:arduinoint sensorPin = A0; // 定义传感器接口int sensorValue = 0; // 定义传感器数值void setup() {Serial.begin(9600); // 初始化串口通信}void loop() {sensorValue = analogRead(sensorPin); // 读取传感器数值 Serial.print("Soil Moisture: ");Serial.println(sensorValue); // 打印土壤湿度数值delay(1000); // 延时1秒}示例代码end2. 硬件连接将Arduino开发板与土壤湿度传感器、继电器模块和水泵按照电路图连接好,确保各个模块之间正常通信和供电。
1 引言温度和湿度是工农业生产中常见的工艺参数之一,任何物理变更和化学反应过程都和温度和湿度密切相关。
在科学探讨和生产实践的诸多领域中, 温度和湿度限制占有着极为重要的地位。
对于不同生产状况和工艺要求下的温度限制,所接受的加热方式、燃料、限制方案也有所不同;同时排湿方式不同,其限制方式也不相同。
例如冶金、机械、食品、化工等各类工业生产中加热装置广泛运用的各种加热炉、热处理炉、反应炉等,排湿装置多接受轴流式风机,燃料有煤气、自然气、油、电等[1]。
温度和湿度限制系统的工艺过程困难多变,具有不确定性,因此对系统要求更为先进的限制技术和限制理论。
可编程限制器(PLC)是一种工业限制计算机,是继承计算机、自动限制技术和通信技术为一体的新型自动装置。
它具有抗干扰实力强,价格便宜,牢靠性强,编程简洁,易学易用等特点,在工农业领域中深受工程操作人员的宠爱,因此PLC已在工农业自动限制的各个领域中被广泛地运用[2]。
红枣在烘干的过程中不仅须要对温度和湿度数值大小进行限制,而且不同烘制阶段加热和排湿的时间也不相同,用PLC来实现温度和湿度的精确限制,便利快捷,使人从繁重的劳动解放出来。
2 枣的干制2.1 工艺流程红枣烘制的流程大致如下:原料→选择→分级→装盘→烘制→包装→成品2.2 工艺要点温度限制通过大量试验表明红枣烘干温度限制分3个阶段[3],分别包括:缓慢升温阶段、恒温排湿阶段和后熟制干阶段。
第1阶段为缓慢升温阶段,点火后温度由常温缓慢升至50~55℃,保持5小时左右。
此阶段应留意升温不能过高过快,否则枣果表面易形成硬壳(俗称焖枣),破坏果肉水分向外排放的通道,不利于枣果水分排放。
第2阶段为恒温排湿阶段,是整个烘干过程中主要时期。
其特点是须要大火,持续时间长,枣果表面颜色全变为紫红色。
在此期既要留意排湿,又要不停地加火,使炕房温度限制在65~70℃之间,保持19h左右,若温度低则会延长烘干时间,温度高则会形成焦枣。
室内温湿度检测系统设计【摘要】本文介绍了室内温湿度检测系统设计的相关内容。
在分别从研究背景、研究目的和研究意义三个方面进行了论述。
在正文部分则详细阐述了传感器选择与布局设计、硬件系统设计、软件系统设计、系统性能测试以及数据处理与分析等内容。
在总结了设计的成果,并展望了未来的发展方向,同时也对系统的局限性进行了讨论。
通过本文的介绍,读者可以了解到室内温湿度检测系统设计的具体过程和关键技术,以及该系统在实际应用中的重要性和潜在的局限性。
【关键词】室内温湿度检测系统设计、传感器、布局设计、硬件系统、软件系统、性能测试、数据处理、设计总结、未来展望、局限性讨论。
1. 引言1.1 研究背景室内温湿度检测系统设计的研究背景对于室内环境的监测与调控起着至关重要的作用。
随着人们对居住环境舒适性的要求不断提高,室内温湿度的监测,实时控制以及数据分析变得愈发重要。
传统的温湿度检测方法主要依靠人工测量或使用简单的仪器进行监测,然而这些方法存在人力成本高、数据采集不精确等问题。
随着物联网技术的快速发展,室内温湿度检测系统的设计与应用变得更加便捷与智能。
通过使用各种传感器技术,可以实时监测室内温湿度数据,并通过硬件系统和软件系统实现数据处理与分析,从而实现智能化的室内环境监测与控制。
这不仅可以提高居住环境的舒适性,还可以节约能源资源,提高生活质量。
设计一套稳定、精准和智能的室内温湿度检测系统对于现代生活具有重要意义。
通过本研究,我们将探讨传感器选择与布局设计、硬件系统设计、软件系统设计、系统性能测试以及数据处理与分析等方面,为室内温湿度检测系统的设计与应用提供一定的参考和指导。
1.2 研究目的研究目的是为了设计一个能够准确监测和控制室内温湿度的系统,以提高室内环境的舒适度和健康性。
通过对室内温湿度的实时监测和分析,可以及时调整空调和加湿器的工作状态,确保室内空气质量达到最佳状态。
研究还旨在探索利用传感器技术和数据处理算法来实现智能化控制系统,从而提高能源利用效率和节约资源。
温湿度控制毕业设计1. 引言控制温湿度是现代生活中非常常见而重要的任务之一。
在许多场景中,如办公室、仓库、病房、药房等,维持适宜的温湿度是至关重要的,这不仅可以提供舒适的环境,还可以保护物品、促进人体健康等。
本毕业设计旨在设计和开发一个温湿度控制系统,通过实时监测温湿度,并根据设定的阈值进行自动调节,以维持适宜的温湿度环境。
2. 系统设计2.1 硬件设计本系统的硬件主要包括以下部分:•温湿度传感器:用于实时监测环境的温湿度,常用的传感器有DHT11、DHT22等。
•控制器:负责接收传感器数据,并根据设定的阈值进行控制决策,可以选择单片机或微处理器作为控制器。
•执行机构:根据控制器的指令,执行相应的动作,如控制加热器、制冷器、加湿器、除湿器等。
2.2 软件设计软件设计包括以下几个部分:•数据采集:通过与温湿度传感器的连接,实时获取温湿度数据。
•控制算法:根据采集到的温湿度数据和设定的阈值,设计控制算法进行决策。
•控制逻辑:根据控制算法的结果,生成控制指令,发送给执行机构。
•用户界面:提供用户界面,允许用户设定温湿度阈值和查看当前环境温湿度。
3. 系统实现3.1 硬件实现硬件实现的关键是选择合适的传感器和控制器,根据实际需求进行硬件连接和布局。
在本设计中,选择了DHT22传感器和Arduino Uno作为传感器和控制器。
传感器与控制器的连接通常通过数字引脚或模拟引脚实现,根据传感器和控制器的规格说明书进行正确的引脚连接。
3.2 软件实现软件实现主要包括控制算法的设计和编程,以及用户界面的设计和编程。
控制算法可以根据具体需求进行设计,一种常见的算法是使用模糊控制。
模糊控制通过建立模糊规则和调整模糊集合来决策控制指令,以实现温湿度的控制。
用户界面可以使用图形化界面开发工具进行设计和开发。
界面应包括设置温湿度阈值、实时显示当前温湿度等功能。
4. 系统测试与验证在系统实现完成后,需要进行测试和验证以确保系统的正常工作和满足需求。
智能工业湿度控制系统设计摘要本文展开了对智能工业湿度控制系统的研究。
设计了基于单片机AT89C51 的智能湿度控制系统,该系统主要由数字主控单元、水箱、抽水泵、加湿器、传感器等单元构成。
数字主控单元主要由按键显示模块、压力、湿度采集模块、输出控制等模块构成。
按键显示模块为用户提供了人机交互的通道。
用户可以通过键盘输入预先需要设定的参数,比如系统时间、排水时间等。
LCD 显示模块能够显示时间和湿度数值、系统工作指示、电源工作指示、控制系统故障指示、以及水位高度、制水和停止制水的状态等信息。
为保证湿度控制的精度,系统选用了高精度的湿度传感器HM1500 作为湿度检测单元。
在加湿器方面系统采用了国内外使用较多的超声波加湿器。
论文对所设计的高精度湿度控制进行了总结,讨论了系统设计的不足和改进思路,为课题今后进一步的深入研究和系统性能的进一步提高奠定了基础。
关键词:工业加湿器智能湿度控制系统超声波加湿器AT89C51Abstractwe began the research for intelligent industrial humidity control system. Our intelligent humidity control system is based on AT89S51 which is mainly composed of digital MCU, water tank, lift pump, filter, humidifier, sensors, reverse osmosis membrane etc. The digital control unit consists mainly of key display module, pressure and humidity acquisition module and the output control module, etc.Firstly, the key display module provides a way for human-computer interaction. The users can set the parameters in advance by keyboard, such as the system time, drainage time etc. Then the LCD display module can display the time and humidity values, system work instructions, power, control system fault instructions, and water level, water producing and stopping state. The pressure sensor is mainly used to detect external water information.The high humidity control precision is one of our key researches, so that a highly precise humidity sensor HM1500 is chosen as a period test unit in the system.The ultrasonic humidifier frequently used in foreign countries is adopted in the system.At the end of this thesis we have a conclusion about the disadvantage of the system design and improvement methods,.Keywords:Industrial humidifier Intelligent Humidity control system ultrasonic humidifier AT89C51.目录第1 章绪论 (1)1.1 加湿器在生活与工业生产中的作用 (1)1.2 工业加湿器的发展现状与分类 (3)1.2.1 工业加湿器的发展 (3)1.2.2 工业加湿器的分类 (3)1.3 本文研究的主要内容 (5)第2 章系统的设计指标与总体方案 (6)第3 章系统硬件设计 (9)3.2 传感器检测单元 (9)3.2.1 湿度传感器和采集方法 (9)3.2.2 压力传感器检测 (11)3.2.4 浮子、水位感应片检测单元 (12)3.3 数字主控单元 (13)3.3.1 单片机介绍 (17)3.4 按键显示单元 (17)3.5 数字时钟显示单元 (18)3.6 超声波加湿器 (20)第4 章系统软件开发 (24)4.1 主控单元 (24)4.2 浮子、感应片检测单元 (26)4.3 键盘、显示单元 (28)4.4 定时单元软件 (34)4.5 湿度控制单元 (35)结论.................................................................................................................. . (38)致谢.................................................................................................................. .. (38)参考文献 (3)9绪论湿度是影响环境质量的重要因素,空气中相对湿度的大小会对环境中的人和物产生相应的影响。
温湿度控制系统总体设计1.系统组成(1)传感器:负责检测环境的温度和湿度值,并将数据传输给控制器。
(2)控制器:接收来自传感器的数据,并根据设定的目标值,通过控制执行器来调整环境温湿度。
(3)执行器:负责根据控制器的指令,调整环境中的温湿度。
常用的执行器包括加热器、制冷器、加湿器和除湿器等。
(4)人机界面(HMI):提供用户与系统进行交互的界面,用户可以通过HMI设定目标温湿度值、查看当前环境温湿度等信息。
2.总体设计原则在进行温湿度控制系统总体设计时,需要考虑以下几个原则:(1)准确性:系统应具备高精度的温湿度监测和控制能力,能够满足用户的要求。
(2)可靠性:系统应具备稳定的性能和较低的故障率,能够在长时间运行中保持良好的工作状态。
(3)灵活性:用户应能够根据实际需求设定不同的目标温湿度值,并能够实现自动调整。
(4)可扩展性:系统应具备良好的扩展性,能够方便地对系统进行升级和扩展。
3.系统工作原理(1)传感器不断监测环境的温湿度值,并将数据传输给控制器。
(2)控制器接收来自传感器的数据,并与用户设定的目标温湿度值进行比较。
(3)如果当前环境温湿度值与目标值相差过大,控制器将通过控制执行器来调整环境温湿度。
(4)执行器接收到控制器的指令后,根据指令进行相应的操作,如打开加热器、启动制冷器等。
(5)当环境温湿度值接近目标值时,控制器将停止对执行器的指令,直到下次调整需要。
4.功能设计(1)设定目标温度和湿度值:用户可通过HMI设定所需的目标温湿度值。
(2)温湿度实时监测:系统能够实时监测环境温湿度值,并将数据显示在HMI上。
(3)自动控制:系统能够根据目标值自动调整环境温湿度,保持在设定的范围内。
(4)报警功能:当环境温湿度超出设定的范围时,系统能够发出警报,提醒用户注意。
(5)数据记录和分析:系统能够记录环境温湿度的变化,并提供数据分析功能,帮助用户了解环境变化趋势。
5.硬件设计6.软件设计温湿度控制系统的软件设计主要包括控制算法的实现和人机交互界面设计。
基于单片机的温湿度检测控制系统设计温湿度检测控制系统是一种常见的智能化控制系统,它可以采集环境中的温度和湿度数据,并根据设定的控制策略对环境进行控制,以满足特定的需求。
在这个设计中,我们将使用单片机作为核心组件,并结合温湿度传感器、执行器等外围元件来实现系统功能。
系统设计所需的硬件部分主要包括:单片机、温湿度传感器、液晶显示屏、执行器等,下面将逐步介绍各个组件的功能和使用方法。
1.单片机选择:在温湿度检测控制系统中,我们可以选择一款具有较强处理能力和丰富资源的单片机。
例如,我们可以选择STC89C52单片机作为控制器。
2.温湿度传感器:温湿度传感器是用于采集环境温度和湿度数据的重要组件。
常见的温湿度传感器有DHT11和DHT22等,其中DHT22的精度更高一些。
我们需要将温湿度传感器与单片机进行连接,并通过单片机进行数据采集。
3.液晶显示屏:液晶显示屏用于实时显示温湿度数据和系统状态等信息。
我们可以选择带有I2C通信接口的1602液晶显示屏,通过单片机与其进行通信,将温湿度数据显示在屏幕上。
4.执行器:执行器根据系统的控制策略来改变环境的温度湿度。
例如,我们可以选择风扇作为执行器,当环境温度超过设定的阈值时,单片机通过控制风扇的开关来降低环境温度。
在系统设计的软件部分,我们需要编写单片机的控制程序,主要包括以下几部分内容:1.数据采集:通过单片机与温湿度传感器的通信,实现温湿度数据的读取和采集。
可以通过单片机的GPIO接口来实现和传感器的通信。
2.数据显示:通过单片机与液晶显示屏的通信,将温湿度数据实时显示在屏幕上。
液晶显示屏通常支持I2C通信协议,因此可以通过单片机的I2C接口实现与屏幕的通信。
3.数据处理:对采集到的温湿度数据进行处理。
可以根据设定的控制策略,判断当前环境是否需要进行温湿度调节,如果需要则进行相应的控制。
4.控制执行:通过单片机的GPIO接口控制执行器的开关状态。
当环境温湿度不满足设定的要求时,单片机可以通过控制执行器来调节环境温湿度。
大气温湿度控制系统的设计与实现近年来,气候变化引发了人们对大气温湿度的关注。
研究表明,高温高湿度的环境不仅影响人们的身体健康,还对精密仪器、食品储存和建筑结构等方面带来了一系列问题。
为了解决这些问题,开发一种高效的大气温湿度控制系统显得尤为重要。
本文旨在讨论该系统的设计和实现。
一、需求分析在设计大气温湿度控制系统之前,我们首先需要进行需求分析。
根据不同环境的需求,系统应该具备以下功能:温度和湿度的实时监测、自动调节功能、远程控制和可视化监控等。
此外,系统还应兼顾能源效率和安全性。
二、传感器和执行器的选择为了实现温湿度的实时监测,我们需要选择合适的传感器。
常用的温湿度传感器有电容式传感器和电阻式传感器。
电容式传感器在湿度测量方面更为准确,而电阻式传感器在温度测量方面更为精确。
综合考虑,我们可以选择集成两种传感器的复合传感器,以达到较高的精度。
对于自动调节功能,我们需要选择合适的执行器。
智能温湿度控制器可以实时监测温湿度,并根据预设设定值自动调整空调、加湿器和除湿器等设备的工作状态。
这些设备的选择要根据不同环境的需求进行合理搭配,并考虑到能效等因素。
三、控制算法和模型建立为了实现温湿度的精确调节,我们需要建立相应的控制算法和模型。
传统的PID(比例-积分-微分)控制算法在温湿度控制方面应用广泛,因其简单可靠。
然而,针对特定环境,我们可能需要更复杂的控制算法,如模糊控制和神经网络控制。
这些算法需要借助模型来实现,所以我们需要根据实际情况对温湿度系统进行建模。
四、远程控制和可视化监控现代科技的进步使得远程控制和可视化监控成为可能。
我们可以通过网络连接,实现对大气温湿度控制系统的远程控制。
用户可以通过手机应用或电脑操作界面来调整温湿度设定值和查看实时监测数据。
同时,可视化监控系统可以将数据以图表或图形的形式展示,更直观地向用户展示温湿度的变化趋势,方便用户分析和决策。
五、能源效率和安全性为了提高能源效率,我们可以考虑使用智能节能技术,如自适应调度和优化控制等。
温湿度控制系统设计温湿度控制系统是一种应用于室内环境的智能控制系统,主要用于控制室内温度和湿度的稳定和舒适。
该系统利用传感器和控制器等硬件设备,通过收集并分析环境数据,实现温湿度的自动控制。
下面将详细介绍一个温湿度控制系统的设计。
1.系统需求分析:首先,需要明确系统的功能需求和性能指标。
例如,温湿度范围、稳定度要求、系统响应速度等。
同时,还要考虑硬件和软件成本、系统的可扩展性和可维护性等因素。
2.硬件设计:在系统的硬件设计中,需要选择合适的温湿度传感器和执行器。
对于温度传感器来说,常见的有热电偶、热敏电阻和数字温度传感器等。
而湿度传感器可选择电容式、电阻式和表面波式等。
通过选择合适的传感器,可以准确获取温湿度数据。
在执行器的选择上,可以使用风机、加热器和湿度调节器等设备。
3.软件设计:系统的软件设计包括控制算法设计、数据采集与处理、用户界面等。
控制算法设计根据温湿度数据进行控制,一般采用PID算法或其改进算法。
数据采集与处理部分,可以利用模数转换器将传感器输出的模拟信号转换为数字信号,并进行数据滤波、校准和校验等处理。
用户界面通过图形化界面展示温湿度情况,并提供用户交互功能。
4.系统实现:系统实现分为硬件实现和软件实现两个环节。
在硬件实现中,需要连接传感器和执行器,并通过电路板进行控制信号的传输。
在软件实现中,需要编写程序代码,实现温湿度数据的采集、处理和控制算法。
可以选择合适的开发工具和编程语言,如C、C++或Python等。
5.系统测试:在系统设计完成后,需要进行系统测试以验证系统的性能和功能是否满足设计需求。
可以通过模拟环境、实验室测试或实际应用测试来进行系统的验证。
测试过程中需要测试系统的稳定性、响应速度和准确度等指标。
6.系统优化和改进:根据测试结果,可以对系统进行优化和改进。
例如,调整控制算法的参数,改进数据处理的算法,提高系统的稳定性和响应速度。
同时,还可以进行系统的模块化设计,提高系统的可扩展性和可维护性。
暖通空调温湿度控制系统设计摘要:现如今,随着人们生活越来越富足,在室内环境中对暖通空调的使用愈发频繁,因而使得建筑物中采用的暖通系统越来越科技化。
空调可以为人们营造出舒适的体感环境,实现温度平衡、室内外空气置换、粉(灰)尘过滤等功能,是减少室内空气污染的最佳电气设备。
目前,为了能够提高空调系统的使用性能,设计人员一定要注重针对控制系统的优化,结合当下使用大环境,使得暖通空调在温度湿度控制上得到更好发展。
关键词:暖通空调;温度湿度;控制系统;设计前言:对于暖通空调温度湿度控制,成为当下设计人员研究重点问题之一,特别是恒温恒湿的精度控制范围,以满足不同场合要求为最终目的。
因而随着社会大环境的不断发展,设计人员尽可能依靠自动化对温湿度实现控制作用,在理论与实践有效结合的基础上,实现全过程节能降耗管理。
1暖通空调温湿度控制系统设计现状综合分析目前我国暖通空调控制系统设计现状,其具有更大发展空间的现实条件,因而在此前景下,设计人员需要深度考虑更多设计问题,以防对环境空气产生不可挽回伤害。
根据暖通空调发展方向的研究,不管是从设计还是施工,都需要以节能环保为第一要义,同时考虑社会可持续发展的保障能力,从而将新技术有效运用在设计中。
2015年我国对于公共建筑的节能设计下达新规定,其中包含对供暖通风与空气调节的标准化设计,采取更为有利的设计方案,减少施工成本的同时能够达到多方共赢的最终目标。
除了传统建筑物需要暖通空调进行温度调节,现在很多精品车间也需要用到该控制系统,能够更好地达到室内环境的恒温恒湿。
不仅如此,制造车间的暖通空调可以对超净空气进行处理,主要优势在于对温度能够准确把控,同时设备所需要的运行成本相对较低。
目前,我国所使用的恒温恒湿空调大都通过一次回风设计,其次辅助再热热源对其进行控制,能够做到快速反应和逻辑简单的模式。
总之,从设计上控制系统的温度与湿度,并进一步降低空调能耗,是当下行业内需要研究的重点内容。
大棚温湿度自动控制系统设计-毕业设计大棚温湿度自动控制系统设计是一个复杂而实用的毕业设计课题。
该系统旨在帮助农民控制和维持大棚内的温湿度,从而提高农作物的生产效益。
以下是设计该系统的几个主要步骤:1. 确定系统需求:首先需要与农民沟通,了解他们对大棚温湿度控制的具体要求。
例如,他们希望保持大棚内的温度在一定的范围内,以及监测并控制湿度水平等。
2. 选择传感器:根据系统需求确定所需的传感器。
可能需要温度传感器、湿度传感器和光照传感器等。
这些传感器将用于检测大棚内的环境参数。
3. 确定控制方法:根据系统需求和传感器的输出,设计控制算法来实现温湿度的自动控制。
例如,可以使用PID控制算法或模糊控制算法。
4. 选择执行器:根据控制算法的输出,选择合适的执行器来实现温湿度的调节。
例如,可以使用风机来调节温度,使用喷雾系统来调节湿度。
5. 界面设计:设计一个简单直观的用户界面,使农民可以轻松地监测和调节大棚内的温湿度。
界面可以使用单片机或者计算机上的软件来实现。
6. 系统集成:将所有的硬件和软件组件集成在一起,确保它们能够正常协同工作。
进行功能测试和性能测试,进行必要的调整和优化。
7. 调试和优化:在实际使用中,进行系统的调试和优化,确保系统稳定可靠,并满足农民的需求。
8. 编写论文:根据设计过程和结果,撰写一份完整的毕业设计论文,包括设计目的、设计方法、实验结果和结论等。
大棚温湿度自动控制系统设计是一个综合性的工程项目,需要综合运用电子技术、控制技术、软件开发等知识。
通过该设计项目,可以帮助农民提高大棚农作物的产量和质量,同时也为毕业生提供了一个实践和综合应用知识的机会。
湿度控制系统设计
摘要:随着现代工农业技术的发展,空气的湿度在各个方面的应用也越加广泛,且对空气湿度的要求也越来越高了。
本系统以STC89C52单片机为核心处理器,采用了DHT11湿敏电容数字式温湿度传感器在某特定环境下的湿度进行收集,将采集的数据传入单片机中进行处理,然后通过LED数码管令采集到的湿度值进行显示,接着将所测量值与设置的湿度范围进行对比,当所测得的环境湿度低于所设定的湿度范围的下限值时,驱动加湿器将会进行加湿;如果所测得的环境湿度高于设定的湿度的范围的上限值,驱动电吹风进行工作使环境的湿度下降,以减少所在环境的湿度。
1 前言
湿度是表示空气潮湿程度的物理量,它主要是指设施内空气的相对湿度。
在一定的温度下在一定体积的空气里所含有的水汽越少,则空气越干燥;相反,水汽越多,则空气越潮湿。
人类的生产、生活等各种活动与湿度有着密切的关系,同时也是工业生产时最基本最常见的工艺指数。
随着社会的不断发展,人们对自己的生存环境也越发关注,而且人体的舒适度和情绪都与空气中温湿度有直接的关系。
现如今,湿度控制系统的种类有很多种,而且它的实现方式有很多样:可采取PLC、基于单片机和Labview语言等多种实现方式去体现它的功能。
通过Labview语言和基于PLC来实现功能的方式虽然存在很多的优势。
但基于我现在所了解的专业知识及对单片机的广泛认知度,采用单片机系统来设计湿度控制系统更方便此设计。
2 硬件系统设计
此系统的硬件部分主要将由键盘控制、数字湿度采集模块、报警电路、控制模块、LED数码管显示电路等几大模块组成。
系统通过数字湿度传感器来采集特定环境下的湿度,并将所采集的数据送入单片机中,将测量值与设置的湿度范围进行对比以此来控制环境的湿度。
如图2-1所示。
图2-1 系统结构图
2.2 单片机STC89C52简介
本设计系统所选的是STC89C52单片机。
STC89C52是一种低功耗、高性能CMOS8位微控制器,具有 8K 在系统可编程Flash 存储器。
在单芯片上,拥有灵巧的8 位CPU 和在系统可编程Flash,使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。
具有以下标准功能: 8k字节Flash,512字节RAM, 32 位I/O 口线,看门狗定时器,内置4KB EEPROM,MAX810复位电路,三个16 位定时器/计数器,一个6向量2级中断结构,全双工串行口。
另外 STC89X52 可降至0Hz 静态逻辑操作,支持2种软件可选择节电模式。
空闲模式下,CPU 停止工作,允许RAM、定时器/计数器、串口、中断继续工作。
掉电保护方式下,RAM内容被保存,振荡器被冻结,单片机一切工作停止,直到下一个中断或硬件复位为止。
最高运作频率35MHz,6T/12T可选。
STC89C52单片机引脚图如图2-2所示。
图2-2引脚图
图2-3 单片机电路模块
2.3 湿度采集模块
该系统设计要求湿度测量范围在30~80%RH之间,测湿精度在±5%RH,DHT11温湿度传感器,它应用专用的数字模块采集技术和温湿度传感技术,确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电阻式感湿元件和一个NTC测温元件,并与一个高性能8位单片机相连接。
因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
每个DHT11传感器都在极为精确的湿度校验室中进行校准。
校准系数以程序的形式储存在OTP内存中,传感器内部在检测信号的处理过程中要调用这些校准系数。
单线制串行接口,使系统集成变得简易快捷。
超小的体积、极低的功耗,信号传输距离可达20米以上,使其成为各类应用甚至最为苛刻的应用场合的最佳选则。
产品为4
针单排引脚封装。
连接方便,特殊封装形式可根据用户需求而提供。
2.3.3 湿度测量电路
图2-4 DHT11与单片机连接原理图
DHT11的供电电压为3-5.5VDC,DATA 用于微处理器与 DHT11之间的通讯和同步,采用单总线数据格式,一次通讯时间5ms左右,具体格式在下面说明,当前数据传输为40bit,高位先出。
由原理图可得,湿度测量电路主要由温湿度传感器DHT11组成,如图2-5所示。
图2-5 湿度采集电路模块
2.4 电源模块
该模块主要通过两个10uf的电容及两个104的二极管构成的。
图2-6 电源模块电路
2.5 键盘及LED显示
图2-7 显示模块电路图
2.5.2 键盘模块
键盘电路采用独立式按键接口设计,一共设置了3个按键,按键的作用分别是加、减、设置选项。
除此之外,在复位电路中,还有一个复位键。
键盘电路如图2-8所示。
图2-8 键盘模块电路图
2.6 报警电路模块
图2-9 报警电路原理图
2.7 湿度控制模块
在本设计中,湿度控制模块和湿度检测模块一样,是较为关键及重要的一个环节。
首先要完成单片机接收STC89C52检测到由特定环境下湿度转换而来的数字信号。
接着在中断响应中,单片机要完成数据收集、数字滤波、判断是否越限、标度转换处理、继续显示当前湿度、与设定值进行对比、输出控制信号等一些功能,该模块主要实现加湿及除湿设备的控制。
控制模块根据所测湿度的大小来控制所测环境的湿度。
本设计采用两个装置来控制湿度,一个是超声波加湿器另一个是电机小风扇。
一部分就是增加湿度的蒸汽机,也就是用来增加空气湿度的加湿设备;另一部分就是降低湿度的的吹风机,也就是用来减小空气中的湿度含量,这两个方面合起来共同实现空气湿度的自动调节。
2.7.1 去湿模块
当所测湿度高于设定的湿度范围的上限时,单片机就发出指令使电吹风驱动,然后使环境的湿度降低。
在本设计中,湿度的的调节还可以进行手动调节。
当你按下JIAKEY键时,电机会加速运转;相反的,当你按下JIANKEY键时,电机则会
减速运行;当你按下ZFKEY键时,电机将停止运行而不管湿度检测信号。
并且在此过程中,湿度检测电路还会不断的将湿度信号送入处理器中。
同时当前湿度值会通过数码管显示出来,但此时湿度检测信号不会改变吹风机的工作,直到满足湿度在要求范围内的时候。
如图2-11所示为去湿电路模块,主要采用了一个驱动芯片L298。
其引脚排列如图2-10中所示。
图2-10 L298引脚图
2.7.2 加湿模块
当所测环境的湿度低于设定的湿度范围下限值时,单片机就会发出一条指令信号,驱动超声波加湿器开始加湿。
采用的是G5V-1继电器。
如电路图2-12所示。
图2-11 加湿模块电路图
3 软件设计
系统的软件主要是采用C语言,对单片机进行编程实现各项功能。
主程序对模块进行初始化,然后调用温度、处理温度、显示、键盘等模块。
3.1 主程序流程设计
图3-1 主程序流程图
图3-1 为该电路流程图,X为STC89C52所采集到的湿度值,Y为控制的定值,即50%RH。
3.2 DHT11的信号发送
用户主机(MCU)发送一次开始信号后,DHT11从低功耗模式转换到高速模式,待主机开始信号结束后,DHT11发送响应信号,送出40bit的数据,幵触发一次信采集。
信号发送如图所示。
图3-2 发送信号图
4、结束语
通过自行设计的硬件部分,可以根据实际需要改变温湿度设定指数,其中单片机主要用来完成数据的采集,传感器通过A/D转换将数据传给单片机,然后微机通过串行异步通信与单片机相连,对单片机所采集的数据进行处理、分析并发出控制信号。
由于缺乏实验设备,关于硬件部分只进行了设计。
附录1:总体设计原理图
附录2:总体设计PCB图。
