广开实验报告5：节流调速回路的装调

国开电大液压与气压传动实验报告—节流调速回路的装调接实验二：节流调速回路的装调接节流阀和调速阀是用来调节流量，以满足液压执行机构的工作速度要求。

为了使执行机构满足一定的工作性能要求，我们必须对这两种阀的性能有所了解。

实验目的：1.了解影响节流阀流量的主要因素，特别是前后压力差对流量的影响。

2.了解调速阀的性能。

实验项目：1.测定节流阀两端压力差与流量的关系，当节流阀开口不变时。

2.测定节流阀的最大调节范围。

3.测定调速阀两端压力差与流量的关系，当调速阀开口不变时。

实验台原理图：1-空气滤清器，2-泵，3、6-溢流阀，4、9、13-压力表，5-二位二通电磁换向阀，12-调速阀，14-节流阀，17-二位三通电换向阀，18-电动机，19-流量计，20-量杯，21-液位温度计，22-过滤器，23-油箱实验步骤：1.熟悉实验台各元件的作用和工作原理，注意实验中的安全事项。

2.测定节流阀两端压力差与流量的关系，当节流阀开口不变时。

根据公式Q=Kf(△P)m，测量不同压力差下的流量，画出特性曲线。

3.测定节流阀的最大调节范围，通过调节溢流阀来改变节流阀的前后压差，在0.3~3.0MPa范围内调节。

用压力表测量各压力差下的流量大小。

4.测定调速阀两端压力差与流量的关系，当调速阀开口不变时。

记录节流阀前后压差及流量。

5.画出特性曲线，比较节流阀与调速阀的性能。

实验数据处理：记录节流阀各压力差下的流量大小，根据公式Q=Kf(△P)m，画出特性曲线。

比较节流阀与调速阀的性能。

注意：在实验中，要注意安全事项，熟悉实验台各元件的作用和工作原理。

同时，删除明显有问题的段落，使文章更加清晰明了。

2.节流阀的特性曲线节流阀的特性曲线可以在对数坐标图上表示。

然而，由于实验数据测量较少且存在不准确的数据，因此绘制的图像并不是一条直线。

节流阀的特性曲线可以用对数坐标图表示。

但由于实验数据较少且存在误差，因此绘制的图形并不是一条直线。

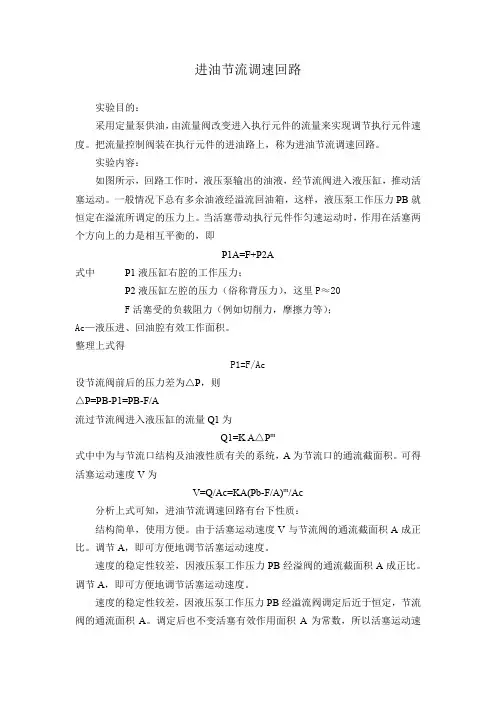

进油节流调速回路实验目的：采用定量泵供油，由流量阀改变进入执行元件的流量来实现调节执行元件速度。

把流量控制阀装在执行元件的进油路上，称为进油节流调速回路。

实验内容：如图所示，回路工作时，液压泵输出的油液，经节流阀进入液压缸，推动活塞运动。

一般情况下总有多余油液经溢流回油箱，这样，液压泵工作压力PB就恒定在溢流所调定的压力上。

当活塞带动执行元件作匀速运动时，作用在活塞两个方向上的力是相互平衡的，即P1A=F+P2A式中P1液压缸右腔的工作压力；P2液压缸左腔的压力（俗称背压力），这里P≈20F活塞受的负载阻力（例如切削力，摩擦力等）；Ac—液压进、回油腔有效工作面积。

整理上式得P1=F/Ac设节流阀前后的压力差为△P，则△P=PB-P1=PB-F/A流过节流阀进入液压缸的流量Q1为Q1=K A△P m式中中为与节流口结构及油液性质有关的系统，A为节流口的通流截面积。

可得活塞运动速度V为V=Q/Ac=KA(Pb-F/A)m/Ac分析上式可知，进油节流调速回路有台下性质：结构简单，使用方便。

由于活塞运动速度V与节流阀的通流截面积A成正比。

调节A，即可方便地调节活塞运动速度。

速度的稳定性较差，因液压泵工作压力PB经溢阀的通流截面积A成正比。

调节A，即可方便地调节活塞运动速度。

速度的稳定性较差，因液压泵工作压力PB经溢流阀调定后近于恒定，节流阀的通流面积A。

调定后也不变活塞有效作用面积A为常数，所以活塞运动速度将随负载F的变化面波动。

低速低载时系统效率低，因为系统工作时，液压泵输出的流量和压力均不变，因此液压泵输出功率是定值，这样执行元件在低速低载下工作时，液压泵输出功率中有很大部分白白消耗在溢流阀（流量损耗）和节流阀（压力损耗）上，并使油液发热。

运动平稳性能差，因为液压缸回油直接通油箱，回油路压力（又称背压力）为0，当负载突然变小、消失或为负值时，活塞也要突然前冲，为提高进油调速回路运支的平稳性，通常在回油路上串接一个背压阀（或用溢流阀，或用换装硬弹簧的单向阀作背压阀）。

实验报告
专业班级指导教师
姓名同组人
实验室K1-206实验名称实验四进口节流调速回路性能实验时间
一、实验目的：
通过对节流阀三种调速回路的实验，得出它们的调速特性曲线，并分析比较它们的调速性能
二、实验仪器设备：
本实验在RCYCS-C型智能液压综合实验台上进行，实验部分液压系统原理图如下：
三、实验内容：
1、用节流阀的进油节流调速回路的调速性能
负载压力p7
MPa
负载F
N
行程L
m
时间t
s
速度V
m/s
进油压力p4
MPa
回油压力p5MPa
系统压力p1
MPa
节流阀开口
实验内容：用节流阀的旁路节流调速回路的调速性能
表4-3
调定参数
负载压力p7
MPa
负载F
N
行程L
m
时间t
s
速度V
m/s
进油压力p4
MPa
回油压力p5MPa
系统压力p1
MPa
节流阀开口
实验内容：用调速阀的进油节流调速回路的调速性能
6.在[实验项目选择]栏选中[变负载速度负载/功率特性测试],按[项目运行]键，[AD卡]指示变
为绿色,说明测试系统工作正常；同时弹出一个[开始下次测试]的对话框；
7.鼠标按对话框上的[OK]键,工作缸右行；当达到[测试行程]时,测试数据自动显示在[实验数据
表(VF)]一行内，工作缸左行返回；此时弹出一个[工作缸停止返回]的对话框；
（三）采用节流阀的旁路节流调速回路：
实验方法同上。工作缸无需另外连接节流阀，直接将泵出口油路板上的节流阀作为J1。
恒负载功率特性测试第1步调节Py1为5MPa,Py2为期望的加载压力(建议调为1MPa左右)。由于开大J1阀口，系统压力下降，注意不可降低到小于负载缸压力。

实验报告5：节流调速回路的装调实验报告本报告是对节流调速回路的装调实验的报告。

实验中，基于双回路供水柜的原理图，将节流阀和调速回路组成进行装配，考察节流调速回路的正常运行功能，设计并测量了各种参数（A、B、C、D、F、F1、F3）。

实验前，我们首先对装调的各个部件熟悉并进行了检查，确保各部件的质量、结构及其他参数正确可靠。

实验中，我们先是将节流阀装在排水柜内，然后连接调速回路（由F1、F2、F3等构成），并使用机械计量万用表测量了各个参数（A、B、C,D,F1,F3）的值。

实验的实施有助于我们分析和研究节流调速回路的运行特性，以及调节效果的变化。

在实验中，我们测量了由F1构成的回路的A、 B和C的参数值，得到结果如下：A=2.510V，B=0.785V，C=1.725V。

然后，我们测量了由F3构成的回路的D、F、F1和F3的参数值，得到结果如下：D=2.27V，F=1.17V，F1=0.756V，F3=1.41V。

最后，我们对节流阀位动作，观察阀门开启情况，工况曲线是否符合实际要求，以及出口压力的特性：阀门开启情况正常；工况曲线与理想状态接近；出口压力随外界环境温度、流量的变化而变化，与预期效果一致。

实验结束后，我们对节流调速回路进行了详细的检查，确保每一部件以及每一个阀门都正常工作，使总活塞动块尽可能安全、平稳、可靠、稳定。

另外，由于节流阀有自身的力学特性，这也值得我们引起足够的重视，以确保节流调速回路的稳定、安全可靠性。

总的来说，本实验是为了考察节流调速回路的安全、可靠性的装调实验。

在实验中，我们测量了A、B、C、D、F1、F3等参数，并对节流阀位动作以及其他参数进行了测量和观察，得到了可靠和满意的结果，而且总体上，满足节流调速回路的安全、可靠性的要求。
