led单元板维修资料(汇编)

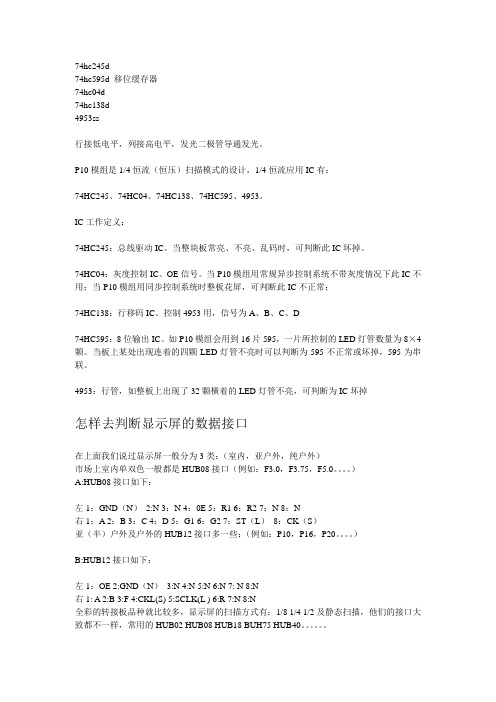

74hc245d74hc595d 移位缓存器74hc04d74hc138d4953ss行接低电平，列接高电平，发光二极管导通发光。

P10模组是1/4恒流（恒压）扫描模式的设计，1/4恒流应用IC有：74HC245、74HC04、74HC138、74HC595、4953。

IC工作定义：74HC245：总线驱动IC。

当整块板常亮、不亮、乱码时，可判断此IC坏掉。

74HC04：灰度控制IC。

OE信号。

当P10模组用常规异步控制系统不带灰度情况下此IC不用；当P10模组用同步控制系统时整板花屏，可判断此IC不正常；74HC138：行移码IC。

控制4953用，信号为A、B、C、D74HC595：8位输出IC。

如P10模组会用到16片595，一片所控制的LED灯管数量为8×4颗。

当板上某处出现连着的四颗LED灯管不亮时可以判断为595不正常或坏掉，595为串联。

4953：行管，如整板上出现了32颗横着的LED灯管不亮，可判断为IC坏掉怎样去判断显示屏的数据接口在上面我们说过显示屏一般分为3类：（室内，亚户外，纯户外）市场上室内单双色一般都是HUB08接口（例如：F3.0，F3.75，F5.0。

）A:HUB08接口如下：左1：GND（N）2:N 3：N 4：0E 5：R1 6：R2 7：N 8：N右1：A 2：B 3：C 4：D 5：G1 6：G2 7：ST（L）8：CK（S）亚（半）户外及户外的HUB12接口多一些：（例如：P10，P16，P20。

）B:HUB12接口如下：左1：OE 2:GND（N）3:N 4:N 5:N 6:N 7: N 8:N右1: A 2:B 3:F 4:CKL(S) 5:SCLK(L ) 6:R 7:N 8:N全彩的转接板品种就比较多，显示屏的扫描方式有：1/8 1/4 1/2及静态扫描，他们的接口大致都不一样，常用的HUB02 HUB08 HUB18 BUH75 HUB40。

LED显示单元板常见故障与排除1,整屏某行单元板整行的一半区域没有显示或全红（绿）或每隔一行全红（绿）？故障现象可能由以下原因造成： A、对应的一行转接板输出口故障，请通过数据线从另外一个输出口取信号，看正常与否（一块单元板的上下半区信号都要更换调试），若不正常，说明输出口没有问题；若正常，说明单元板没有问题，请更换转接卡。

B、对应的排线问题，更换一根调试； C、第一块单元板问题，因后面的数据是从它传输过去的，用一根长点的排线直接跨接到第二块单元板，看正常与否。

（跨接之后会出现汉字错位现象，只要无开始的故障现象，可以不用理会）。

2,整屏某行单元板的半区从某个单元板之后出现显示不正常现象：全红（绿）、没有显示、显示隔行显示、显示不全？故障现象可能由以下原因造成： A、出现故障现象的单元板损坏，可用长排向后线跨接下一块单元板或向下跨接，显示正常则说明此单元板坏。

B、数据线坏，更换一根调试。

C：前面一块单元板的输出坏，可用长排线跨接前两块单元板输出，若正常，则前面一块单元板的输出有问题，可将此单元板与本屏此行的最后一块单元板进行调换即可。

（最后一块单元板不需要输出部分）3、某单元板的某部分的上、下半区出现红色或绿色常亮?故障原因可能是某个控制红或绿的74HC595的第11、12两脚的时钟和消隐信号出现问题，用万用表查其两端有没有短路，或其与本单元板上的其它的595的两脚是否相通，若没有相通，请直接用跳线相即可。

另外，这两脚之间的电阻值不能太小，若太小，显示也会不正常，可能是其中的一个595损坏。

4、单元板上某个模块的一行不亮？一行不亮是该显示模块的对应行的模块管脚虚焊或印刷线断，可用烙铁对管脚加锡或从同行模块内同一行的任一点飞一根线与此相连。

5、单元板上某个模块的一列不亮？故障原因同上，可用烙铁对管脚加锡或从同一显示区域的同一位置的另一个模块的相同列的点飞个线过来，RG 也要对应好。

6、单元板上每个模块的同一行不亮？同一行不亮可能是A、行驱动管TP127（或4953）损坏或虚焊或印刷电路断； B、从138输出到127（或4953）的基极B的信号没有过来。

整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。

注：主要检查电源与使能（EN）信号。

B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。

2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。

3、检测A、B、C、D各信号之间是否短路或某信号与地短路。

注：主要检测ABCD行信号。

C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。

D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。

2、检测4953输出端是否与其它输出端短路。

E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。

2、更换模块或单灯。

F．全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。

G．有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。

2、检测该行是否与电源正极短路。

3、更换其驱动IC。

H．显示混乱，但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。

I．显示混乱，输出不正常1、检测时钟CLK锁存STB信号是否短路。

2、检测245的时钟CLK是否有输入输出。

3、检测时钟信号是否短路到其它线路。

注：主要检测时钟与锁存信号。

J．显示缺色1、检测245的该颜色的数据端是否有输入输出。

2、检测该颜色的数据信号是否短路到其它线路。

3、检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。

LED显示屏维修资料汇总2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范畴。

3、短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一样具有报警功能），检测是否有短路的现象显现，发觉短路后应优先解决，使之不烧坏其它器件。

该法必须在电路断电的情形下操作，幸免损坏表。

4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC差不多上由差不多的众多单元件组成，只是小型化了，因此在当它的某引脚上有电流通过时，就会在引脚上存在电压降。

一样同一型号的IC相同引脚上的压降相似，依照引脚上的压降值比较好坏，必须电路断电的情形下操作。

该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。

单元板故障：A．整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。

注：要紧检查电源与使能（EN）信号。

B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。

2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。

3、检测A、B、C、D各信号之间是否短路或某信号与地短路。

注：要紧检测ABCD行信号。

C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。

D．在行扫描时，两行或几行（一样是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。

2、检测4953输出端是否与其它输出端短路。

E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的操纵脚测量是否与本行短路。

2、更换模块或单灯。

F．全亮时有一列或几列不亮1、在模块上找到操纵该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。

P10单元板故障与维修单元板故障：A．整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。

注：主要检查电源与使能（EN）信号。

B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。

2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。

3、检测A、B、C、D各信号之间是否短路或某信号与地短路。

注：主要检测ABCD行信号。

C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。

D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。

2、检测4953输出端是否与其它输出端短路。

E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。

2、更换模块或单灯。

F．全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。

G．有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。

2、检测该行是否与电源正极短路。

3、更换其驱动IC。

H．显示混乱，但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。

I．显示混乱，输出不正常1、检测时钟CLK锁存STB信号是否短路。

2、检测245的时钟CLK是否有输入输出。

3、检测时钟信号是否短路到其它线路。

注：主要检测时钟与锁存信号。

J．显示缺色1、检测245的该颜色的数据端是否有输入输出。

2、检测该颜色的数据信号是否短路到其它线路。

L E D显示屏整屏与单元板维修方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchLED显示屏整屏与单元板维修方法张宏龙一、LED显示产品发展历程：LED诞生于1923年，罗塞夫(lossen．o．w)在研究半导体sic时发现掺有杂质的p-n结，通电后会有光发射出来，由此研制出了发光二极管(led：light emitting diode)，但之后LED的应用一直不受重视。

随着电子工业的快速发展，在60年代，显示技术得到迅速发展，人们研究出pdp激光显示等离子显示板、LED液晶显示器、发光二极管led、等多种显示技术。

由于半导体的制作和加工工艺逐步成熟和完善，发光二极管已日趋在固体显示器中占主导地位。

LED之所以受到广泛重视并得到迅速发展，是因为它本身有很多优点。

例如：亮度高、工作电压低、功耗小、易于集成、驱动简单、寿命长、耐冲击且性能稳定，其发展前景极为广阔。

目前正朝着更高亮度、更高耐气候性和发光密度、发光均匀性、全色化发展。

随着发展，人们需要—种大屏幕的显示设备，于是有了投影仪，但是其亮度无法在自然光下使用，于是出现了LED显示器(屏)，它具有视角大、亮度高、色彩艳丽的特点。

二、LED大屏幕的发展呈现如下几个发展阶段：1、第一代：单色LED显示屏2、以单红色为基色，显示文字及简单图案为主，主要用于通知、通告及客流引导系统。

3、第二代：双基色多灰度显示屏4、以红色及黄绿色为基色，因没有蓝色，只能称其为伪彩色，可以显示多灰度图像及视频，目前在国内广泛应用于电信，银行，税务，医院，政府机构等场合，主要显示标语，公益广告及形象宣传信息。

5、第三代：全彩色(full color)多灰度显示屏6、以红色，蓝色及黄绿色为基色，可以显示较为真实的图像，目前正在逐渐替代上一代产品。

7、第四代：真彩色(true color)多灰度显示屏8、以红色，蓝色及纯绿色为基色，可以真实再现自然界的一切色彩(在色坐标上甚至超过了自然色彩范围)。

图解led单元板维修单元板不亮A、单元板无A信号B、245芯片的输入A脚虚焊或245芯片损坏C、04芯片旁边的二极管、小电容和O欧损坏或虚焊D、输入排针的A信号与GND短路E、04芯片的第一脚虚焊或损坏F、输入排针无OEG、检查供电电源与信号线是否连接。

此现象是A信号有问题引起的A、单元板的A信号与GND和VCC短路B、有A信号的245芯片损坏C、245芯片的输出A信号虚焊D、04芯片左边和下边的小电容损坏此现象是C信号有问题引起的A、单元板无C信号B、单元板上的C信号与GND和VCC短路C、245芯片的输出和输入C信号虚焊或损坏此现象是信号有问题引起的A、单元板无B信号B、单元板上的B信号与GND和VCC短路C、245芯片的输出和输入B信号虚焊或损坏此现象是C信号有问题引起的A、单元板无D信号B、单元板上的D信号与GND和VCC短路C、245芯片的输出和输入D信号虚焊或损坏D、控制2、4区的138芯片的D信号虚焊或损坏E、04芯片损坏注：（有595芯片的两行模块为一、三区，有排针的为二、四区）此现象为A信号和B信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的A信号和B信号7此现象为B 信号和C 信号短路；检查单元板上的输出 输入排针、245芯片和138芯片上的B 信号和C 信号此现象为C 信号和D 信号短路；检查单元板上的输出 输入排针、245芯片和138芯片上的C 信号和D 信号。

∙∙ ∙ ∙∙∙・∙∙i ■■■ I ⅝L⅛ Bι∙∙*liι*⅛⅞-⅜≡ ■ ≡ ■■I ■ ⅞B∙ħI ∙ ∙*ħ !⅞h ■ -tl 1⅞ ⅜I w⅜B⅞a⅛⅞∣⅞i⅞⅛⅞■ * ∙ ⅞ ⅞ ⅞ ⅞ ■■ ⅛ ⅝∣ • ∙ ∙*s« ⅞BV∙ U >«•«H•••t•・-««• V F・■■■■■ « a■■■■■・■•■12一、三区138芯片是否虚焊和输入到138芯片A 信号 的线路有损坏，如果确认没有则是 138芯片已损坏。

LED显示屏整屏与单元板维修方法一、LED显示屏整屏维修方法：1.检查电源连接：检查电源与显示屏之间的连接是否松动或损坏，插拔电源线，重插电源头，确保插座和电源连接牢固。

2.检查信号源连接：检查信号源与显示屏之间的连接是否松动或损坏，插拔信号源线，重插信号源头，确保插座和信号源连接牢固。

3.检查控制卡：检查控制卡是否正常工作，如果控制卡有问题，可以尝试重新安装驱动程序或更换控制卡。

4.检查亮度设置：调整显示屏的亮度设置，确保亮度设置适合环境要求。

5.检查其他硬件设备：检查显示屏的其他硬件设备，如散热器、风扇等是否正常工作，如果出现故障，可以更换散热器或维修风扇。

6.清洁显示屏：使用专业的清洁剂或清洁布清洁显示屏表面上的灰尘和污渍，确保显示屏清洁。

二、LED显示屏单元板维修方法：1.检查电源连接：检查单元板与电源之间的连接是否松动或损坏，插拔电源线，确保插座和电源连接牢固。

2.检查信号线连接：检查单元板与控制卡之间的信号线连接是否松动或损坏，插拔信号线，确保插座和信号线连接牢固。

3.检查LED灯珠：检查单元板上的LED灯珠是否正常工作，如果有LED灯珠熄灭或闪烁，可能是单元板上的驱动芯片损坏，可以更换驱动芯片。

4.检查驱动芯片：检查单元板上的驱动芯片是否正常工作，如果驱动芯片出现故障，可以尝试重新焊接或更换驱动芯片。

5.检查PCB板：检查单元板的PCB板是否有损坏或脱落的焊点，如果有问题，可以尝试重新焊接或更换PCB板。

6.清洁单元板：使用专业的清洁剂或清洁布清洁单元板表面上的灰尘和污渍，确保单元板清洁。

在进行维修时，需要注意以下几点：-使用专业的工具和仪器进行检修和维修，确保安全和效果。

-在操作之前，确保断开电源，避免电流冲击和短路。

-在操作时，小心轻放，避免过度施加压力，造成更大的损坏。

前言：LED显示屏用作广告招牌已经非常普遍，但多数LED显示屏工程商因缺乏维修技术只有将故障模组发回厂家维修，造成运输费用及用户的抱怨。

为此，编写了《LED 显示屏单元板维修手册》，供大家参考。

第一章数字电路简介为了让读者对LED显示屏采用的控制电路进行深入的分析了解，进而掌握LED显示屏模组的维修技术，这里有必要对数字电路的基础简单介绍一下。

电灯只有亮和灭两种状态,如果我们把灯亮用1表示,灭用0表示,那么1和0就是表示状态的数字量。

一连串的1和0就构成了数字信号，完成对数字量进行算术运算和逻辑运算的电路称为数字电路。

数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用，由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。

在具体的应用中1表示为高电平，0表示为低电平。

数字电路的工作信号在时间上和数值上是不连续变化的。

数字信号反映在电路上只有高电平和低电平两种状态，高电平通常为+3．5 v左右，低电平通常为+0．3 v左右。

这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现。

分别用1和0表示这两个状态，就可以用二进制数进行信息的传输和处理。

数字电路研究的主要问题是输入信号的状态(0或1)与输出信号的状态(0或1)之间的因果关系，称为逻辑关系，也就是电路的逻辑功能。

它只规定高电平的下限和低电平的上限值，凡大于高电平下限值的都认为是高电平1;凡小于低电平上限值的都认为是低电平0，而不着重研究它们的具体数值刚才提到的一连串的1和0，连着8位1和0的列如：0110 0101叫8位数字处理电路，通常最靠右边的第一位叫低位，上列中低位数据是1,是高电平。

在P10模组中使用的74HC245就是一种八位移位寄存器，。

现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。
