液压平衡阀工作原理1. 液压平衡阀概述液压平衡阀是一种常用的液压装置，用于控制液压系统中的流量和压力。

它能够保持系统中不同管路或回路的压力平衡，从而实现流量的均衡分配。

2. 液压平衡阀的结构和工作原理液压平衡阀由阀芯、阀座、弹簧、调节螺母等组成。

当液压系统中的压力不平衡时，阀芯会受到压力差的作用而移动，从而改变阀门的开闭程度。

液压平衡阀的工作原理如下： 1. 当系统中的压力处于平衡状态时，阀芯处于中立位置，阀门关闭，流体无法通过。

2. 当系统中某一侧的压力增加时，阀芯会受到压力差的作用而移动，从而打开阀门，使液体顺利通过。

3. 当系统中的压力平衡恢复时，阀芯会回到中立位置，阀门再次关闭，使流体停止流动。

3. 液压平衡阀的应用领域液压平衡阀在各个工业领域中起着重要作用。

以下是液压平衡阀常见应用的几个例子：3.1 液压系统中的流量均衡液压平衡阀可以用于控制液压系统中的流量均衡。

通过合理设置液压平衡阀的参数，可以使液体在管路中均匀分布，从而避免某一侧的管路过载，保证系统的正常运行。

3.2 液压缸的顺畅运行液压平衡阀可以用于控制液压缸的运动，保证其顺畅运行。

通过调节液压平衡阀的开闭程度，可以控制液压缸的速度和力度，满足不同工作要求。

3.3 液压机械的控制液压平衡阀常用于控制液压机械的运行。

通过控制液压平衡阀的开闭，可以实现对液压机械的启停、速度调节以及力度控制等功能。

3.4 油泵的保护液压平衡阀还可以用于保护油泵。

当系统中的压力超过油泵的额定压力时，液压平衡阀会打开，将多余的液体引导回油箱，从而避免油泵的损坏。

4. 液压平衡阀的优缺点液压平衡阀作为一种常用的液压元件，具有以下优点和缺点：4.1 优点•可以保持系统中的流量和压力平衡，提高系统的工作效率。

•结构简单，操作方便，维护成本低。

•可靠性高，寿命长，能够在恶劣的工作环境下正常运行。

4.2 缺点•在一些特殊工况下，可能会出现泄漏现象，影响系统的工作效果。

38张阀门动图工作状态和原理一目了然！2016-05-25 11:08小七导读：液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。

今天，小七为大家配上动图来介绍各种液压阀的原理和功能！按控制方法分类：手动，电控，液控按功能分类：流量阀（节流阀、调速阀，分流集流阀）、压力阀（溢流阀，减压阀，顺序阀，卸荷阀）、方向阀（电磁换向阀、手动换向阀、单向阀、液控单向阀）◆◆◆单向阀单向阀是流体只能沿进水口流动，出水口介质却无法回流，俗称单向阀。

单向阀又称止回阀或逆止阀。

用于液压系统中防止油流反向流动,或者用于气动系统中防止压缩空气逆向流动。

安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。

底阀应安装在水泵吸水管路的底端。

止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。

直角单向阀直通单向阀单向阀A口进油时单向阀B口进油时单向阀有控制油时+换向阀换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。

是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。

这种变换阀在石油、化工生产中有着广泛的应用，在合成氨造气系统中最为常用。

此外，换向阀还可作成阀瓣式的结构，多用于较小流量的场合。

工作时只需转动手轮通过阀瓣来变换工作流体的流向。

◆◆◆换向阀-二位二通二位即表示阀芯工作在两种状态下，线圈不通电时阀芯在一个位置，通电时运动到另一个位置，通过位置的变换来切换阀的导通状态；二通的意思是阀有两个接口（一进一出）。

二位二通阀实际上就是一个截止阀，起关断/打开管路的目的，没有换向的功能。

+◆◆◆换向阀-二位四通二位四通换向阀适用干油或稀油集中润滑系统,以转换供油方向或开闭供油管道。

液压同步阀工作原理
液压同步阀是一种常用于液压系统中的控制元件，其作用是保持多个液压执行元件的工作速度同步。

液压同步阀的工作原理如下：
1. 结构：液压同步阀通常由一个主阀和多个从阀组成。

主阀控制整个液压系统的压力和流量，而从阀则接收主阀的指令并控制液压执行元件的工作速度。

2. 工作过程：当液压系统启动时，主阀打开并将工作流体送入从阀。

从阀根据主阀的控制信号，调整液压流量的大小，以控制液压执行元件的速度。

3. 控制原理：液压同步阀采用比例控制的方式来实现速度的同步。

主阀通过调整电磁阀的开启时间和开启程度，改变从阀中液压流体的流通速度，从而控制执行元件的速度。

4. 反馈控制：为了保证液压执行元件的同步性，液压同步阀通常还会配备反馈传感器。

反馈传感器可以实时监测液压执行元件的工作状态，并将信息反馈给主阀。

主阀通过对反馈信息的处理，可以及时调整液压系统的工作状态，从而实现速度的同步控制。

5. 应用：液压同步阀广泛应用于需要多个液压执行元件协同工作的系统中，例如升降机、铲车、注塑机等。

通过使用液压同步阀，可以确保系统中的多个执行元件按照预定的速度同步运动，提高系统的运行效率和稳定性。

液压电磁阀的工作原理
液压电磁阀通过电磁力控制液压系统中的流体流动。

其工作原理可以简述为以下几个步骤：
1. 电磁线圈通电：当电磁线圈接通电源时，线圈内产生电磁场。

2. 吸引力产生：电磁场作用下，将阀芯上的铁芯吸引住，使阀芯关闭。

3. 压力平衡打开：液压系统通过某种方式提供压力，当压力超过阀芯上承受的吸引力时，阀芯会向下移动，导致阀门开启。

4. 流体流动：当阀门开启后，液压系统中的流体开始流动。

流体从阀门入口进入，然后通过开启的阀门出口流出。

5. 电磁线圈断电：当电磁线圈断电时，电磁场消失，吸引力消失。

此时，液压系统的压力将会将阀芯向上推动，导致阀门关闭。

通过不断地控制电磁线圈的通断电，液压电磁阀可以实现对液压系统中流体流动的控制。

具体的调节方式和控制方法可能因不同型号和设计而有所不同。

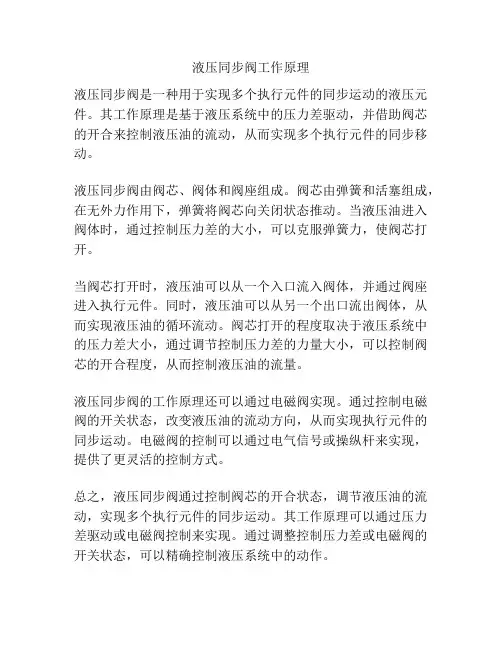

液压同步阀工作原理
液压同步阀是一种用于实现多个执行元件的同步运动的液压元件。

其工作原理是基于液压系统中的压力差驱动，并借助阀芯的开合来控制液压油的流动，从而实现多个执行元件的同步移动。

液压同步阀由阀芯、阀体和阀座组成。

阀芯由弹簧和活塞组成，在无外力作用下，弹簧将阀芯向关闭状态推动。

当液压油进入阀体时，通过控制压力差的大小，可以克服弹簧力，使阀芯打开。

当阀芯打开时，液压油可以从一个入口流入阀体，并通过阀座进入执行元件。

同时，液压油可以从另一个出口流出阀体，从而实现液压油的循环流动。

阀芯打开的程度取决于液压系统中的压力差大小，通过调节控制压力差的力量大小，可以控制阀芯的开合程度，从而控制液压油的流量。

液压同步阀的工作原理还可以通过电磁阀实现。

通过控制电磁阀的开关状态，改变液压油的流动方向，从而实现执行元件的同步运动。

电磁阀的控制可以通过电气信号或操纵杆来实现，提供了更灵活的控制方式。

总之，液压同步阀通过控制阀芯的开合状态，调节液压油的流动，实现多个执行元件的同步运动。

其工作原理可以通过压力差驱动或电磁阀控制来实现。

通过调整控制压力差或电磁阀的开关状态，可以精确控制液压系统中的动作。

液压安全阀工作原理
1 液压安全阀
液压安全阀，简称安全阀，是一种流体控制装置，用于确保液压
系统水平安全，有效限制流体压力的升高不超过设定值，从而避免管
路破坏或组件损坏，保护液压系统的安全运行。

它包括阀体、弹簧、
控制杆和磁性应力弹簧等部件，在液压系统中通常用安全阀，把系统
的最高压值设定在一个安全水平，使得安全阀在系统处于设定压力时
开启，当系统压力超出设定值时安全阀会打开。

2 安全阀工作原理
液压安全阀的原理是：当系统内压力小于设定压力时，安全阀关闭，阀内和系统内的压力相等；当系统内压力超过设定压力时，安全
阀就会开启，系统内的其他部件就会承受一定压力，进而将多余的压
力排出系统，从而使液压系统保持在最佳状态。

3 安全阀工作原理及结构
安全阀的工作原理是由活塞、活塞上的止回弹簧、杆件、出口压
力调节器和应力位置件组成，由接水阀入口介入系统，由控制阀出口
排除系统压力，系统内的流体会随着压力的升高而推动活塞向前移动，当活塞移动到一定位置时，弹簧的反作用力和活塞上的压力作用力便
有大部分抵消，活塞便和出口压力调节器连接而排除多余压力，系统
压力由此降低。

当系统压力低于设定值时，活塞便会由磁性应力弹簧
回位，安全阀又继续闭合，重新维持系统的安全压力。

安全阀的原理非常简单，但却非常重要，其可以有效限制流体压
力的升高，从而避免管路破坏或组件损坏，保护液压系统的安全运行，起到十分重要的作用。

液压比例阀的工作原理液压比例阀是一种用于控制液压系统中输出压力和流量的装置，它通过改变开度来调节液压系统中液压元件的工作状态。

液压比例阀主要由阀芯、阀座、电磁铁、弹簧、壳体等组成。

下面将详细介绍液压比例阀的工作原理。

液压比例阀的工作原理是基于压力差原理和流量的调节。

1. 压力控制原理：液压比例阀的一个重要功能是控制液压系统中的输出压力。

液压比例阀通过控制阀芯的开度，使得通过阀座的流量得以调节，从而控制液压元件的工作压力。

当系统的压力达到设定值时，阀芯会自动关闭，防止压力继续升高。

当系统的压力降低时，阀芯会自动开启，增加流量以提供稳定的工作压力。

2. 流量控制原理：液压比例阀还可以通过调节流量来控制液压系统中的工作流量。

液压比例阀通过控制阀芯的开度，调节流体通过阀座的截面积，从而控制流量的大小。

当阀芯开度增大时，流体通过阀芯的通道截面积变大，流量也随之增大。

相反，当阀芯开度减小时，流量也会相应减小。

液压比例阀的核心部件是电磁铁，电磁铁控制阀芯的开度。

液压比例阀通常由一个电磁比例阀和一个液压比例阀组成。

电磁铁接收控制信号后，产生磁场，通过磁场作用于阀芯，改变阀芯的位置，从而改变阀芯的开度。

当电磁铁通电时，阀芯被电磁铁吸引，打开阀口；当电磁铁断电时，弹簧的作用下，阀芯被弹簧弹回，关闭阀口。

液压比例阀还具有反馈功能。

在液压比例阀的阀芯和阀座之间设置了一个压力传感器，用来感知阀芯位置上、下游的压力差，并将这个压力差反馈给控制系统。

控制系统通过分析压力差的大小来判断阀芯的偏移程度，并将相应的控制信号发送给液压比例阀，使其调整阀芯的位置。

总之，液压比例阀能够通过改变阀芯的开度来调节液压系统中的输出压力和流量，使得液压系统能够实现精确的压力和流量控制。

通过控制液压比例阀的电磁铁，可以根据控制信号实现自动化控制，提高液压系统的工作效率和稳定性。

液压比例阀工作原理
液压比例阀是一种通过调节流体压力来控制液压系统的元件。

其工作原理主要包括以下几个方面。

1. 控制电压信号：液压比例阀通过接收外部的电信号来实现对阀芯开度的调节，从而控制阀的流量和压力。

这些电压信号通常来自于传感器或控制器，根据系统要求进行相应的调节。

2. 阀芯位置调节：液压比例阀内部设有一个阀芯，通过控制电压信号的作用，可以调节阀芯的位置。

阀芯的位置决定了液体流经阀体的通道大小，进而控制流量和压力的大小。

3. 比例放大器：液压比例阀内部设有一个比例放大器，其作用是将输入的电压信号按照一定比例进行放大。

这样可以使得较小的输入信号也能够产生足够的阀芯位移，对应着较大的流量变化。

4. 比例伺服：液压比例阀中的比例伺服系统可以根据输入的电压信号，通过控制阀芯位置，调节液压系统的流量和压力。

比例伺服系统通常由阀芯、测量元件、比例变换器等组成，通过反馈机制来实现输出信号与输入信号的差异最小化。

5. 反馈环路：液压比例阀还可以通过反馈环路来实现对系统的稳定性控制。

反馈环路通常由传感器和控制器组成，通过检测输出信号与输入信号之间的差异，并根据差额进行修正，来保证系统输出的稳定性。

综上所述，液压比例阀通过接收电压信号来调节阀芯位置，通过比例放大器和比例伺服系统实现输入和输出的线性关系，通过反馈环路来保证系统的稳定性。

通过这些机制，液压比例阀可以实现对液压系统的精确控制。

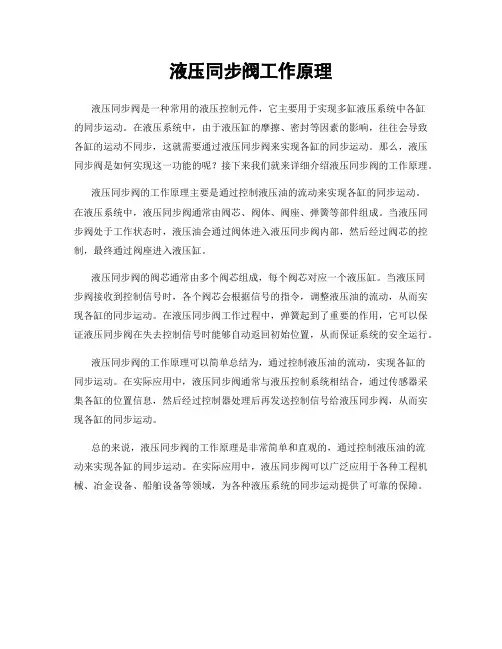

液压同步阀工作原理
液压同步阀是一种常用的液压控制元件，它主要用于实现多缸液压系统中各缸
的同步运动。

在液压系统中，由于液压缸的摩擦、密封等因素的影响，往往会导致各缸的运动不同步，这就需要通过液压同步阀来实现各缸的同步运动。

那么，液压同步阀是如何实现这一功能的呢？接下来我们就来详细介绍液压同步阀的工作原理。

液压同步阀的工作原理主要是通过控制液压油的流动来实现各缸的同步运动。

在液压系统中，液压同步阀通常由阀芯、阀体、阀座、弹簧等部件组成。

当液压同步阀处于工作状态时，液压油会通过阀体进入液压同步阀内部，然后经过阀芯的控制，最终通过阀座进入液压缸。

液压同步阀的阀芯通常由多个阀芯组成，每个阀芯对应一个液压缸。

当液压同
步阀接收到控制信号时，各个阀芯会根据信号的指令，调整液压油的流动，从而实现各缸的同步运动。

在液压同步阀工作过程中，弹簧起到了重要的作用，它可以保证液压同步阀在失去控制信号时能够自动返回初始位置，从而保证系统的安全运行。

液压同步阀的工作原理可以简单总结为，通过控制液压油的流动，实现各缸的
同步运动。

在实际应用中，液压同步阀通常与液压控制系统相结合，通过传感器采集各缸的位置信息，然后经过控制器处理后再发送控制信号给液压同步阀，从而实现各缸的同步运动。

总的来说，液压同步阀的工作原理是非常简单和直观的，通过控制液压油的流
动来实现各缸的同步运动。

在实际应用中，液压同步阀可以广泛应用于各种工程机械、冶金设备、船舶设备等领域，为各种液压系统的同步运动提供了可靠的保障。

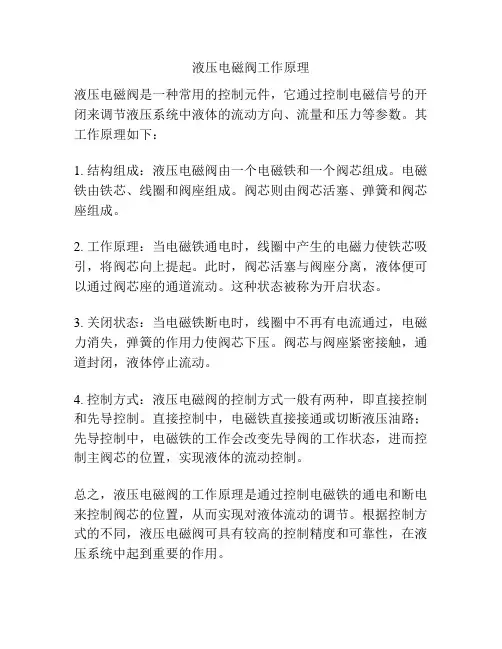

液压电磁阀工作原理
液压电磁阀是一种常用的控制元件，它通过控制电磁信号的开闭来调节液压系统中液体的流动方向、流量和压力等参数。

其工作原理如下：
1. 结构组成：液压电磁阀由一个电磁铁和一个阀芯组成。

电磁铁由铁芯、线圈和阀座组成。

阀芯则由阀芯活塞、弹簧和阀芯座组成。

2. 工作原理：当电磁铁通电时，线圈中产生的电磁力使铁芯吸引，将阀芯向上提起。

此时，阀芯活塞与阀座分离，液体便可以通过阀芯座的通道流动。

这种状态被称为开启状态。

3. 关闭状态：当电磁铁断电时，线圈中不再有电流通过，电磁力消失，弹簧的作用力使阀芯下压。

阀芯与阀座紧密接触，通道封闭，液体停止流动。

4. 控制方式：液压电磁阀的控制方式一般有两种，即直接控制和先导控制。

直接控制中，电磁铁直接接通或切断液压油路；先导控制中，电磁铁的工作会改变先导阀的工作状态，进而控制主阀芯的位置，实现液体的流动控制。

总之，液压电磁阀的工作原理是通过控制电磁铁的通电和断电来控制阀芯的位置，从而实现对液体流动的调节。

根据控制方式的不同，液压电磁阀可具有较高的控制精度和可靠性，在液压系统中起到重要的作用。

以下为液压伺服阀结构及工作原理，一起来看看吧。

一、滑阀式伺服阀：采用动圈式力马达，结构简单，功率放大系数较大，滞环小和工作行程大；固定节流口尺寸大，不易被污物堵塞；主滑阀两端控制油压作用面积大，从而加大了驱动力，使滑阀不易卡死，工作可靠。

喷嘴挡板式伺服阀：该伺服阀，由于力反馈的存在，使得力矩马达在其零点附近工作，即衔铁偏转角θ很小，故线性度好。

此外，改变反馈弹簧杆11的刚度，就能在相同输入电流时改变滑阀的位移。

该伺服阀结构紧凑，外形尺寸小，响应快。

但喷嘴挡板的工作间隙较小，对油液的清洁度要求较高。

射流管式伺服阀：对油液的清洁度要求较低。

缺点是零位泄漏量大；受油液粘度变化影响显著，低温特差；力矩马达带动射流管，负载惯量大，响应速度低于喷嘴挡板阀。

滑阀式伺服阀由永磁动圈式力马达、一对固定节流孔、预开口双边滑阀式前置液压放大器和三通滑阀式功率级组成。

前置控制滑阀的两个预开口节流控制边与两个固定节流孔组成一个液压桥路。

滑阀副的阀心（控制阀芯）直接与力马达的动圈骨架相连，（控制阀芯）在阀套内滑动。

前置级的阀套又是功率级滑阀放大器的阀心。

输入控制电流使力马达动圈产生的电磁力与对中弹簧的弹簧力相平衡，使动圈和前置级（控制级）阀心（控制阀芯）移动，其移量与动圈电流成正比。

前置级阀心（控制阀芯）若向右移动，则滑阀右腔控制口·面积增大，右腔控制压力降低；左侧控制口·面积减小，左腔控制压力升高。

该压力差作用在功率级滑阀阀心（即前置级的阀套）的两端上，使功率级滑阀阀心（主滑阀）向右移动，也就是前置级滑阀的阀套（主滑阀）向右移动，逐渐减小右侧控制孔的面积，直至停留在某位置。

在此位置上，前置级滑阀副的两个可变节流控制孔的面积相等，功率级滑阀阀心（主滑阀）两端的压力相等。

这种直接反馈的作用，使功率级滑阀阀心跟随前置级滑阀阀心运动，功率级滑阀阀心的位移与动圈输入电流大小成正比。

滑阀式伺服阀由永磁动圈式力马达、一对固定节流孔、预开口双边滑阀式前置液压放大器和三通滑阀式功率级组成。

液压阀的基本结构主要包括阀芯、阀体和驱动阀芯在阀体内做相对运动的操纵装置。

阀芯的主要形式有滑阀、锥阀和球阀；阀体上除有与阀芯配合的阀体孔或阀座孔外,还有外接油管的进、出油口和泄油口；驱动阀芯在阀体内做相对运动的装置可以是手调机构，也可以是弹簧或电磁铁，有些场合还采用液压力驱动。

在工作原理上，液压阀是利用阀芯在阀体内的相对运动来控制阀口的通断及开口的大小，以实现压力、流量和方向控制。

液压阀工作时，所有阀的阀口大小、阀进、出油口间的压差以及通过阀的流量之间的关系都符合孔口流量公式（q＝KA·Δp m），只是各种阀控制的参数各不相同而已.1．1液压阀块的结构特点按照结构和用途划分,液压阀块有条形块、小板块,盖板、夹板、阀安装底板、泵阀块、逻辑阀块、叠加阀块、专用阀块、集流排管和连接块等多种形式.实际系统中的液压阀块是由阀块体以及其上安装的各种液压阀、管接头、附件等元件组成。

（1)阀块体阀块体是集成式液压系统的关键部件,它既是其它液压元件的承装载体，又是它们油路连通的通道体.阀块体一般都采用长方体外型，材料一般用铝或可锻铸铁。

阀块体上分布有与液压阀有关的安装孔、通油孔、连接螺钉孔、定位销孔，以及公共油孔、连接孔等，为保证孔道正确连通而不发生干涉有时还要设置工艺孔。

一般一个比较简单的阀块体上至少有40—60个孔，稍微复杂一点的就有上百个，这些孔道构成一个纵横交错的孔系网络。

阀块体上的孔道有光孔、阶梯孔、螺纹孔等多种形式，一般均为直孔，便于在普通钻床和数控机床上加工。

有时出于特殊的连通要求设置成斜孔，但很少采用。

(2)液压阀液压阀一般为标准件，包括各类板式阀、插装阀、叠加阀等，由连接螺钉安装在阀块体上，实现液压回路的控制功能。

（3）管接头管接头用于外部管路与阀块的连接。

各种阀和阀块体组成的液压回路，要对液压缸等执行机构进行控制，以及进油、回油、泄油等，必须与外部管路连接才能实现。

(4)其它附件包括管道连接法兰、工艺孔堵塞、油路密封圈等附件。

安徽国防科技职业学院毕业设计题目: 液压阀工作原理与作用姓名: 张涛专业: 机械设计与制造学号: 3108012016班级: 08机械设计与制造(2)班指导老师: 江本赤完成日期: 2010年6月6日摘要:换向型方向控制阀(简称换向阀)，是通过改变气流通道而使气体流动方向发生变化，从而达到改变气动执行元件运动方向目的。

它包括气压控制换向阀、电磁控制换向阀、机械控制换向阀、人力控制换向阀和时间控制换向阀等一个完整的液压系统由五个部分组成1.动力元件2.执行元件3.控制元件关键词：增压器；压力偏置；差动；连续增压液压阀的作用液压阀是用来控制液压系统中油液的流动方向或调节其压力和流量的,因此它可分为方向阀,压力阀和流量阀三大类.液压阀的作用液压阀是用来控制液压系统中油液的流动方向或调节其压力和流量的，因此它可分为方向阀、压力阀和流量阀三大类。

一个形状相同的阀，可以因为作用机制的不同，而具有不同的功能。

压力阀和流量阀利用通流截面的节流作用控制着系统的压力和流量，而方向阀则利用通流通道的更换控制着油液的流动方向。

这就是说，尽管液压阀存在着各种各样不同的类型，它们之间还是保持着一些基本共同之点的。

例如：（1）在结构上，所有的阀都有阀体、阀芯（转阀或滑阀）和驱使阀芯动作的元、部件（如弹簧、电磁铁）组成（2）在工作原理上，所有阀的开口大小，阀进、出口间压差以及流过阀的流量之间的关系都符合孔口流量公式，仅是各种阀控制的参数各不相同而已。

二、对液压阀的基本要求（1）动作灵敏，使用可靠，工作时冲击和振动小。

（2）油液流过的压力损失小。

（3）密封性能好。

（4）结构紧凑，安装、调整、使用、维护方便，通用性大。

三、液压阀的分类液压阀可按不同的特征进行分类，如表5—1所示。

液压阀的分类三、液压阀的分类液压阀可按不同的特征进行分类，如表 51 所示。

表 51 液压阀的分类分类方法种类详细分类按机能分类压力控制阀溢流阀、顺序阀液压阀的作用(2)液压阀工作原理一个完整的液压系统由五个部分组成1.动力元件2.执行元件3.控制元件4.无件和液压油。

液压电磁阀工作原理
液压电磁阀是一种广泛应用于液压系统中的控制元件，它通过电磁力作用控制液路的开关，使液压系统中的流体能够按照一定的路线流动或停止流动，从而实现液压系统的控制。

液压电磁阀的工作原理主要涉及到液压、电磁和机械三个方面。

1. 液压方面
液压电磁阀的主要工作原理是利用液压力来控制液路的开关。

当液压电磁阀的控制腔口中的液压油被加压时，控制腔口中的弹簧被压缩，液压电磁阀的阀芯就会向一侧移动，从而改变液路的通断情况。

当液压电磁阀的控制腔口中的液压油被释放时，控制腔口中的弹簧就会恢复原状，液压电磁阀的阀芯也会回到原来的位置，从而恢复液路的初始状态。

2. 电磁方面
液压电磁阀的控制腔口中还包含有一个电磁线圈，当液压电磁阀接通电源时，电磁线圈就会产生磁场，从而吸引阀芯向一侧移动，改变液路的通断情况。

当液压电磁阀断开电源时，电磁线圈的磁场就会消失，阀芯也会回到原来的位置，从而恢复液路的初始状态。

3. 机械方面
液压电磁阀的阀芯和阀体之间有一个密封结构，当阀芯移动时，密封结构也会跟随移动，从而实现液路的通断。

液压电磁阀的阀芯和阀体之间的密封结构通常采用O形密封圈或V形密封圈，这样可以保证液压电磁阀在工作过程中的密封性能。

液压电磁阀的工作原理是涉及到液压、电磁和机械三个方面的。

通过控制电磁力和液压力的作用，液压电磁阀可以实现液路的通断，从而实现液压系统的控制。

液压电磁阀在工业上的应用非常广泛，例如液压机、铣床、数控机床等都需要使用液压电磁阀进行控制。

液压阀的根本构造主要包括阀芯、阀体和驱动阀芯在阀体内做相对运动的操纵装置。

阀芯的主要形式有滑阀、锥阀和球阀；阀体上除有与阀芯配合的阀体孔或阀座孔外，还有外接油管的进、出油口和泄油口；驱动阀芯在阀体内做相对运动的装置可以是手调机构，也可以是弹簧或电磁铁，有些场合还采用液压力驱动。

在工作原理上，液压阀是利用阀芯在阀体内的相对运动来控制阀口的通断及开口的大小，以实现压力、流量和方向控制。

液压阀工作时，所有阀的阀口大小、阀进、出油口间的压差以及通过阀的流量之间的关系都符合孔口流量公式(q＝KA·Δp m)，只是各种阀控制的参数各不一样而已。

1．1液压阀块的构造特点按照构造和用途划分，液压阀块有条形块、小板块，盖板、夹板、阀安装底板、泵阀块、逻辑阀块、叠加阀块、专用阀块、集流排管和连接块等多种形式。

实际系统中的液压阀块是由阀块体以及其上安装的各种液压阀、管接头、附件等元件组成。

(1)阀块体阀块体是集成式液压系统的关键部件，它既是其它液压元件的承装载体，又是它们油路连通的通道体。

阀块体一般都采用长方体外型，材料一般用铝或可锻铸铁。

阀块体上分布有与液压阀有关的安装孔、通油孔、连接螺钉孔、定位销孔，以及公共油孔、连接孔等，为保证孔道正确连通而不发生干预有时还要设置工艺孔。

一般一个比拟简单的阀块体上至少有40-60个孔，稍微复杂一点的就有上百个，这些孔道构成一个纵横交织的孔系网络。

阀块体上的孔道有光孔、阶梯孔、螺纹孔等多种形式，一般均为直孔，便于在普通钻床和数控机床上加工。

有时出于特殊的连通要求设置成斜孔，但很少采用。

(2)液压阀液压阀一般为标准件，包括各类板式阀、插装阀、叠加阀等，由连接螺钉安装在阀块体上，实现液压回路的控制功能。

(3)管接头管接头用于外部管路与阀块的连接。

各种阀和阀块体组成的液压回路，要对液压缸等执行机构进展控制，以及进油、回油、泄油等，必须与外部管路连接才能实现。

(4)其它附件包括管道连接法兰、工艺孔堵塞、油路密封圈等附件。
