液压阀工作原理及动画.

液压比例阀工作原理1.电磁比例调节电磁比例阀采用电磁铁驱动的阀芯来控制阀口的开度，从而精确地调节流量、压力和方向。

其工作原理是：当电磁铁受到控制信号激励时，阀芯与阀座间的间隙变小，液压流体通过阀口流过；当电磁铁不受激励时，阀芯回到原位，阀口关闭，液压流体无法通过。

通过改变电磁铁的激励信号，可以实现对阀口开度的调节，从而达到对液压流量和压力的精确控制。

2.电液比例调节电液比例阀利用电液放大器来放大控制信号，并通过驱动柱塞或薄膜来控制阀芯的运动，从而实现对液压流量或压力的调节。

其工作原理是：控制信号经过电液放大器放大后驱动马达或电动薄膜，产生相应的位移。

位移传导给马达或电动薄膜上的传动杆，再传导给阀芯，使阀芯的位置发生变化。

当阀芯位置改变时，阀口的开度也随之改变，从而实现通过调节阀口开度来控制液压流量或压力的目的。

3.机械比例调节机械比例阀通过机械结构来调节阀口的开度，实现对液压流量或压力的调节。

其工作原理是：通过调节阀芯和阀座的间隙来控制阀口的开度，从而调节液压流量或压力。

一般采用螺纹调节或旋转调节的方式，通过旋转手柄或拉动手柄来改变阀口的开度。

机械比例阀调节精度相对较低，一般应用于对精度要求较低的液压系统。

液压比例阀的工作原理主要以下几个方面：1)控制信号：液压比例阀通过接收外部控制信号来调节阀口的开度。

通常采用电信号作为控制信号，控制信号可以是电压、电流、PWM或其他形式。

2)阀芯位置控制：阀芯位置的改变决定了阀口的开度，从而控制了液压流量或压力。

不同类型的液压比例阀采用不同的方式来实现阀芯位置的控制，比如电磁驱动、电液驱动或机械驱动等。

3)阀口开度调节：通过改变阀芯与阀座的间隙来调节阀口的开度。

阀芯和阀座的间隙通常由弹簧或其他力来维持，通过外部力的作用，阀芯相对于阀座的位置发生改变，从而改变阀口的开度。

4)液压流量和压力的调节：液压比例阀通过改变阀口的开度来调节液压系统中的流量和压力，实现对系统的控制。

液压同步阀工作原理
液压同步阀是一种常用于液压系统中的控制元件，其作用是保持多个液压执行元件的工作速度同步。

液压同步阀的工作原理如下：
1. 结构：液压同步阀通常由一个主阀和多个从阀组成。

主阀控制整个液压系统的压力和流量，而从阀则接收主阀的指令并控制液压执行元件的工作速度。

2. 工作过程：当液压系统启动时，主阀打开并将工作流体送入从阀。

从阀根据主阀的控制信号，调整液压流量的大小，以控制液压执行元件的速度。

3. 控制原理：液压同步阀采用比例控制的方式来实现速度的同步。

主阀通过调整电磁阀的开启时间和开启程度，改变从阀中液压流体的流通速度，从而控制执行元件的速度。

4. 反馈控制：为了保证液压执行元件的同步性，液压同步阀通常还会配备反馈传感器。

反馈传感器可以实时监测液压执行元件的工作状态，并将信息反馈给主阀。

主阀通过对反馈信息的处理，可以及时调整液压系统的工作状态，从而实现速度的同步控制。

5. 应用：液压同步阀广泛应用于需要多个液压执行元件协同工作的系统中，例如升降机、铲车、注塑机等。

通过使用液压同步阀，可以确保系统中的多个执行元件按照预定的速度同步运动，提高系统的运行效率和稳定性。

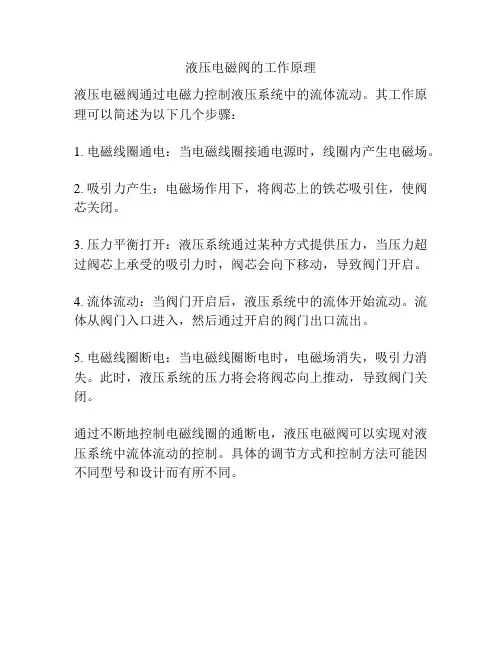

液压电磁阀的工作原理
液压电磁阀通过电磁力控制液压系统中的流体流动。

其工作原理可以简述为以下几个步骤：
1. 电磁线圈通电：当电磁线圈接通电源时，线圈内产生电磁场。

2. 吸引力产生：电磁场作用下，将阀芯上的铁芯吸引住，使阀芯关闭。

3. 压力平衡打开：液压系统通过某种方式提供压力，当压力超过阀芯上承受的吸引力时，阀芯会向下移动，导致阀门开启。

4. 流体流动：当阀门开启后，液压系统中的流体开始流动。

流体从阀门入口进入，然后通过开启的阀门出口流出。

5. 电磁线圈断电：当电磁线圈断电时，电磁场消失，吸引力消失。

此时，液压系统的压力将会将阀芯向上推动，导致阀门关闭。

通过不断地控制电磁线圈的通断电，液压电磁阀可以实现对液压系统中流体流动的控制。

具体的调节方式和控制方法可能因不同型号和设计而有所不同。

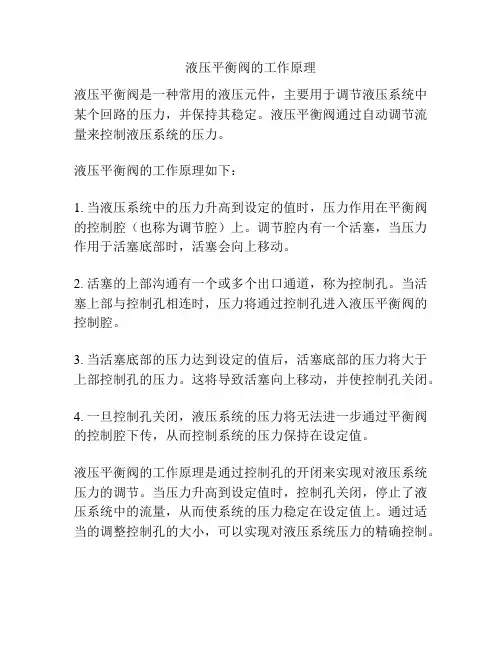

液压平衡阀的工作原理
液压平衡阀是一种常用的液压元件，主要用于调节液压系统中某个回路的压力，并保持其稳定。

液压平衡阀通过自动调节流量来控制液压系统的压力。

液压平衡阀的工作原理如下：
1. 当液压系统中的压力升高到设定的值时，压力作用在平衡阀的控制腔（也称为调节腔）上。

调节腔内有一个活塞，当压力作用于活塞底部时，活塞会向上移动。

2. 活塞的上部沟通有一个或多个出口通道，称为控制孔。

当活塞上部与控制孔相连时，压力将通过控制孔进入液压平衡阀的控制腔。

3. 当活塞底部的压力达到设定的值后，活塞底部的压力将大于上部控制孔的压力。

这将导致活塞向上移动，并使控制孔关闭。

4. 一旦控制孔关闭，液压系统的压力将无法进一步通过平衡阀的控制腔下传，从而控制系统的压力保持在设定值。

液压平衡阀的工作原理是通过控制孔的开闭来实现对液压系统压力的调节。

当压力升高到设定值时，控制孔关闭，停止了液压系统中的流量，从而使系统的压力稳定在设定值上。

通过适当的调整控制孔的大小，可以实现对液压系统压力的精确控制。

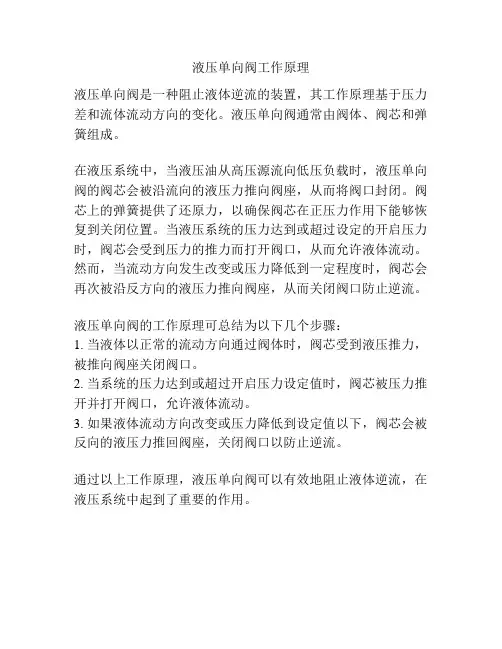

液压单向阀工作原理
液压单向阀是一种阻止液体逆流的装置，其工作原理基于压力差和流体流动方向的变化。

液压单向阀通常由阀体、阀芯和弹簧组成。

在液压系统中，当液压油从高压源流向低压负载时，液压单向阀的阀芯会被沿流向的液压力推向阀座，从而将阀口封闭。

阀芯上的弹簧提供了还原力，以确保阀芯在正压力作用下能够恢复到关闭位置。

当液压系统的压力达到或超过设定的开启压力时，阀芯会受到压力的推力而打开阀口，从而允许液体流动。

然而，当流动方向发生改变或压力降低到一定程度时，阀芯会再次被沿反方向的液压力推向阀座，从而关闭阀口防止逆流。

液压单向阀的工作原理可总结为以下几个步骤：
1. 当液体以正常的流动方向通过阀体时，阀芯受到液压推力，被推向阀座关闭阀口。

2. 当系统的压力达到或超过开启压力设定值时，阀芯被压力推开并打开阀口，允许液体流动。

3. 如果液体流动方向改变或压力降低到设定值以下，阀芯会被反向的液压力推回阀座，关闭阀口以防止逆流。

通过以上工作原理，液压单向阀可以有效地阻止液体逆流，在液压系统中起到了重要的作用。

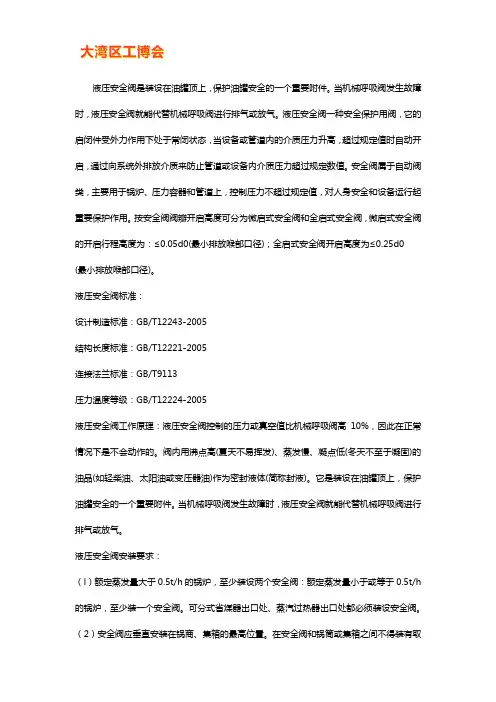

液压安全阀是装设在油罐顶上，保护油罐安全的一个重要附件。

当机械呼吸阀发生故障时，液压安全阀就能代替机械呼吸阀进行排气或放气。

液压安全阀一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。

安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。

按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀，微启式安全阀的开启行程高度为：≤0.05d0(最小排放喉部口径)；全启式安全阀开启高度为≤0.25d0 (最小排放喉部口径)。

液压安全阀标准：设计制造标准：GB/T12243-2005结构长度标准：GB/T12221-2005连接法兰标准：GB/T9113压力温度等级：GB/T12224-2005液压安全阀工作原理：液压安全阀控制的压力或真空值比机械呼吸阀高10%，因此在正常情况下是不会动作的。

阀内用沸点高(夏天不易挥发)、蒸发慢、凝点低(冬天不至于凝固)的油品(如轻柴油、太阳油或变压器油)作为密封液体(简称封液)。

它是装设在油罐顶上，保护油罐安全的一个重要附件。

当机械呼吸阀发生故障时，液压安全阀就能代替机械呼吸阀进行排气或放气。

液压安全阀安装要求：（l）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h 的锅炉，至少装一个安全阀。

可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。

（2）安全阀应垂直安装在锅商、集箱的最高位置。

在安全阀和锅筒或集箱之间不得装有取用蒸汽出口管和阀门。

（3）杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。

（4）对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。

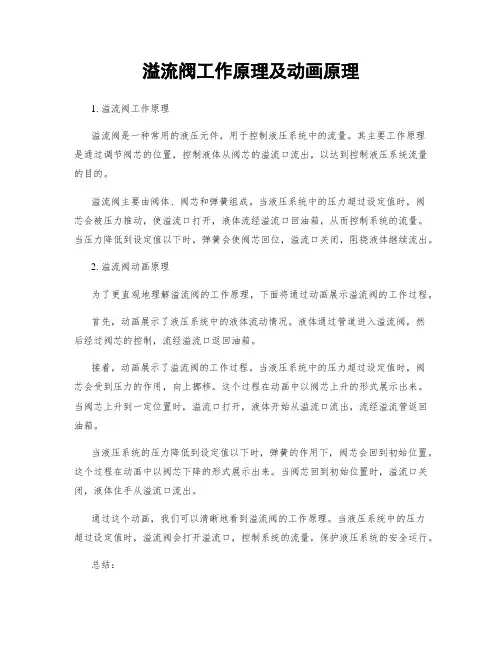

溢流阀工作原理及动画原理1. 溢流阀工作原理溢流阀是一种常用的液压元件，用于控制液压系统中的流量。

其主要工作原理是通过调节阀芯的位置，控制液体从阀芯的溢流口流出，以达到控制液压系统流量的目的。

溢流阀主要由阀体、阀芯和弹簧组成。

当液压系统中的压力超过设定值时，阀芯会被压力推动，使溢流口打开，液体流经溢流口回油箱，从而控制系统的流量。

当压力降低到设定值以下时，弹簧会使阀芯回位，溢流口关闭，阻挠液体继续流出。

2. 溢流阀动画原理为了更直观地理解溢流阀的工作原理，下面将通过动画展示溢流阀的工作过程。

首先，动画展示了液压系统中的液体流动情况。

液体通过管道进入溢流阀，然后经过阀芯的控制，流经溢流口返回油箱。

接着，动画展示了溢流阀的工作过程。

当液压系统中的压力超过设定值时，阀芯会受到压力的作用，向上挪移。

这个过程在动画中以阀芯上升的形式展示出来。

当阀芯上升到一定位置时，溢流口打开，液体开始从溢流口流出，流经溢流管返回油箱。

当液压系统的压力降低到设定值以下时，弹簧的作用下，阀芯会回到初始位置。

这个过程在动画中以阀芯下降的形式展示出来。

当阀芯回到初始位置时，溢流口关闭，液体住手从溢流口流出。

通过这个动画，我们可以清晰地看到溢流阀的工作原理。

当液压系统中的压力超过设定值时，溢流阀会打开溢流口，控制系统的流量，保护液压系统的安全运行。

总结：溢流阀是一种用于控制液压系统流量的液压元件。

其工作原理是通过调节阀芯的位置，控制液体从溢流口流出。

溢流阀的动画原理展示了液压系统中液体的流动情况以及溢流阀的工作过程。

当液压系统的压力超过设定值时，溢流阀会打开溢流口，使液体流出，以控制系统的流量。

当压力降低到设定值以下时，溢流阀会关闭溢流口，住手液体的流出。

通过溢流阀的工作原理和动画原理，我们可以更好地理解溢流阀的作用和工作过程。

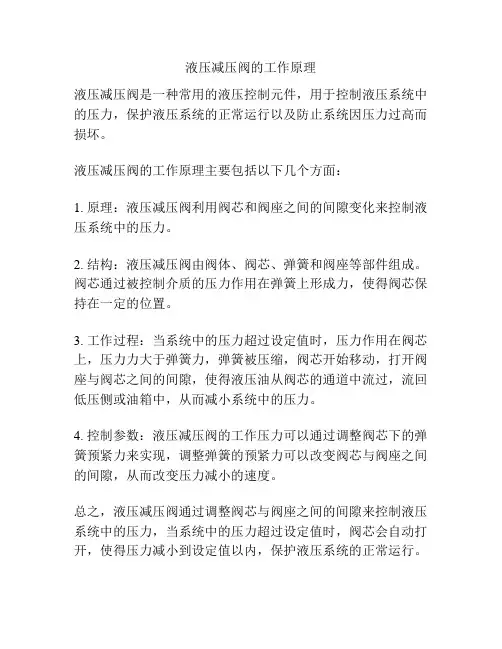

液压减压阀的工作原理
液压减压阀是一种常用的液压控制元件，用于控制液压系统中的压力，保护液压系统的正常运行以及防止系统因压力过高而损坏。

液压减压阀的工作原理主要包括以下几个方面：
1. 原理：液压减压阀利用阀芯和阀座之间的间隙变化来控制液压系统中的压力。

2. 结构：液压减压阀由阀体、阀芯、弹簧和阀座等部件组成。

阀芯通过被控制介质的压力作用在弹簧上形成力，使得阀芯保持在一定的位置。

3. 工作过程：当系统中的压力超过设定值时，压力作用在阀芯上，压力力大于弹簧力，弹簧被压缩，阀芯开始移动，打开阀座与阀芯之间的间隙，使得液压油从阀芯的通道中流过，流回低压侧或油箱中，从而减小系统中的压力。

4. 控制参数：液压减压阀的工作压力可以通过调整阀芯下的弹簧预紧力来实现，调整弹簧的预紧力可以改变阀芯与阀座之间的间隙，从而改变压力减小的速度。

总之，液压减压阀通过调整阀芯与阀座之间的间隙来控制液压系统中的压力，当系统中的压力超过设定值时，阀芯会自动打开，使得压力减小到设定值以内，保护液压系统的正常运行。

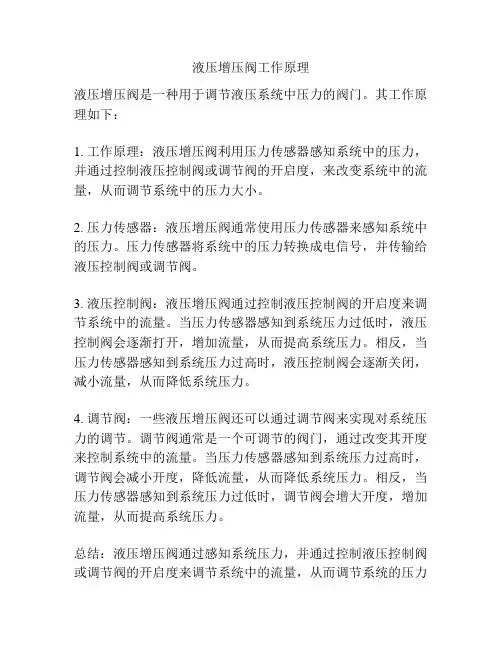

液压增压阀工作原理
液压增压阀是一种用于调节液压系统中压力的阀门。

其工作原理如下：
1. 工作原理：液压增压阀利用压力传感器感知系统中的压力，并通过控制液压控制阀或调节阀的开启度，来改变系统中的流量，从而调节系统中的压力大小。

2. 压力传感器：液压增压阀通常使用压力传感器来感知系统中的压力。

压力传感器将系统中的压力转换成电信号，并传输给液压控制阀或调节阀。

3. 液压控制阀：液压增压阀通过控制液压控制阀的开启度来调节系统中的流量。

当压力传感器感知到系统压力过低时，液压控制阀会逐渐打开，增加流量，从而提高系统压力。

相反，当压力传感器感知到系统压力过高时，液压控制阀会逐渐关闭，减小流量，从而降低系统压力。

4. 调节阀：一些液压增压阀还可以通过调节阀来实现对系统压力的调节。

调节阀通常是一个可调节的阀门，通过改变其开度来控制系统中的流量。

当压力传感器感知到系统压力过高时，调节阀会减小开度，降低流量，从而降低系统压力。

相反，当压力传感器感知到系统压力过低时，调节阀会增大开度，增加流量，从而提高系统压力。

总结：液压增压阀通过感知系统压力，并通过控制液压控制阀或调节阀的开启度来调节系统中的流量，从而调节系统的压力
大小。

这种工作原理使得液压增压阀能够实现系统中压力的自动调节，保持系统在设定的压力范围内工作。

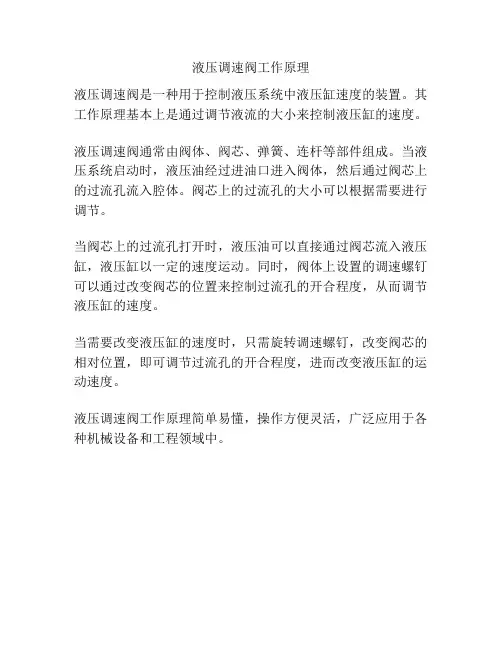

液压调速阀工作原理
液压调速阀是一种用于控制液压系统中液压缸速度的装置。

其工作原理基本上是通过调节液流的大小来控制液压缸的速度。

液压调速阀通常由阀体、阀芯、弹簧、连杆等部件组成。

当液压系统启动时，液压油经过进油口进入阀体，然后通过阀芯上的过流孔流入腔体。

阀芯上的过流孔的大小可以根据需要进行调节。

当阀芯上的过流孔打开时，液压油可以直接通过阀芯流入液压缸，液压缸以一定的速度运动。

同时，阀体上设置的调速螺钉可以通过改变阀芯的位置来控制过流孔的开合程度，从而调节液压缸的速度。

当需要改变液压缸的速度时，只需旋转调速螺钉，改变阀芯的相对位置，即可调节过流孔的开合程度，进而改变液压缸的运动速度。

液压调速阀工作原理简单易懂，操作方便灵活，广泛应用于各种机械设备和工程领域中。

液压伺服阀工作原理
液压伺服阀是一种用于控制液压系统中液压执行元件运动的重要元件。

其工作原理是基于液压控制的自动调节功能，能够根据外部信号的变化，调节液压系统中的压力和流量，从而控制执行元件的运动。

液压伺服阀的工作原理可以简单描述为以下几个步骤：
1. 外部信号输入：液压伺服阀接收来自外部的信号输入，例如电信号或机械信号。

这个信号一般是由控制系统或操作者提供的，用于指示所需的阀门位置或运动速度。

2. 信号与控制元件配合：液压伺服阀将接收到的信号与内部的控制元件配合使用。

这些控制元件通常包括电磁阀、节流阀和比例控制阀等，它们通过相互配合的开启或关闭，以及相对大小的流量控制，来实现对液压系统的调节。

3. 液压系统压力和流量调节：根据输入信号的变化，伺服阀内的控制元件将相应地调节液压系统的压力和流量。

例如，当输入信号要求提高液压系统的流量时，控制元件会增大通道的截面积，从而增加液压流体的通过量；当输入信号要求降低压力时，控制元件会减小通道的截面积，从而阻碍液压流体的通过。

这样，液压系统的工作压力和流量就能够随着输入信号的变化而自动调节。

4. 执行元件运动控制：经过液压伺服阀调节后的液压系统，会将调节后的液压流体送到液压执行元件上，例如液压缸或液压
马达。

通过控制液压执行元件内的活塞或转子运动，最终实现对工作负荷的准确控制。

总结起来，液压伺服阀通过接收外部信号，配合内部控制元件的开启或关闭与流量控制，实现对液压系统压力和流量的调节，进而控制液压执行元件的运动。

这种工作原理使得液压伺服阀在各种工业应用中具有广泛的应用前景。

液压换向阀的工作原理
液压换向阀是液压系统中常用的元件之一，用于控制液压系统中液压油的流向，从而实现系统的换向和转向等功能。

其工作原理主要是通过控制阀芯的位置，改变液压系统中液压油的流向。

液压换向阀由流体动力部分和控制部分组成。

流体动力部分一般由阀体、阀芯和阀座等组件构成。

控制部分由液控阀芯和操纵机构等组成。

液压换向阀的工作原理如下：
1. 静止状态下，液压换向阀处于中间位置，液压油通过阀体的油道进入液压换向阀。

2. 当操纵机构作用于液控阀芯时，阀芯被迫移动，并与阀座接触，使得原本与阀座间的流道被堵塞。

3. 当阀芯移动到一定位置后，液压油流向被切断，产生了一定的油压差。

这个油压差使得阀芯产生作用力，将其移动到另一个位置。

4. 阀芯移动后，液压油可以通过新的流道进入液压换向阀，并最终重新进入系统，改变液压系统的流向。

液压换向阀的工作原理可以总结为：通过控制阀芯的位置，改变液压油的流动路径，从而实现液压系统的换向和转向功能。

液压换向阀的类型繁多，常见的有手动换向阀、脚踏换向阀、电磁换向阀等。

不同类型的换向阀有不同的控制方式和工作原理。

总之，液压换向阀是液压系统中控制液压油流动方向的重要元件。

其工作原理是通过控制阀芯的位置改变液压油的流动路径，从而实现系统的换向和转向功能。

液压换向阀根据不同的应用场景和控制需求，有不同的类型和工作原理。

通过灵活运用液压换向阀，可以实现液压系统的高效运行和优化控制。

液压增压阀工作原理
液压增压阀其实是一个控制阀，主要是通过调节液压系统中的流量和压力来实现对液压系统的增压。

液压增压阀的工作原理如下：
1. 供油阀：该阀是液压增压阀的入口阀门，主要用于控制液压油的进入。

当供油阀开启时，液压油可以进入液压增压阀的油路。

2. 中间室：液压增压阀内部有一个中间室，通过该中间室将液压油分为两部分：高压油路和低压油路。

3. 高压阀：高压阀是液压增压阀内的一个重要部件，主要作用是控制液压系统中的高压油路的流量和压力。

当高压阀打开时，液压油可以顺利通过高压油路流出。

4. 低压阀：低压阀也是液压增压阀内的一个关键部件，用于控制液压系统中的低压油路的流量。

当液压系统中需要增压时，低压阀关闭，阻止低压油路的流出，从而增加了低压油路中的压力。

5. 控制腔：液压增压阀内部有一个控制腔，通过控制腔的压力来控制高压阀和低压阀的开闭。

当控制腔的压力达到一定的数值时，高压阀关闭，低压阀打开，从而实现液压系统中的增压。

6. 释放阀：释放阀主要用于控制液压增压阀内部压力的释放。

当液压系统中不需要增压时，释放阀可以打开，将液压增压阀内的压力释放掉。

通过上述工作原理，液压增压阀可以实现对液压系统的流量和压力的控制和增加，从而满足液压系统对高压液压油的需求。

液压阀工作原理及用途液压阀是液压系统中的重要元件，用于控制液压系统中液体的流量、压力和流向。

其工作原理是通过改变阀的位置，使阀芯对通道进行开闭和流量调节，从而控制液体的流动。

液压阀的用途非常广泛，可以用于各种工业设备和机械的液压系统中，包括机床、冶金设备、工程机械、船舶、航空航天等领域。

液压阀的工作原理主要通过液压油的流动实现。

液压阀一般包括阀体、阀孔、阀芯、阀盖、弹簧等部件。

液压油流经不同的阀孔和通道，通过对阀芯的控制，实现对液压油流动的控制。

液压阀的主要作用有以下几个方面：1.流量控制：液压阀可以通过调整阀芯的位置，控制液体的流量大小。

当阀芯打开时，液体可以自由流动；而当阀芯关闭时，液体无法通过，从而实现对液体流量的控制。

2.压力控制：液压阀可以通过控制液体的流量大小，从而控制液压系统中的压力。

当流量增加时，压力会降低；而当流量减少时，压力会增加。

液压阀可以通过调整阀芯的位置，实现对液压系统中的压力控制。

3.流向控制：液压阀可以根据需要改变液体的流向。

通过调整阀芯的位置，液体可以自由流向不同的通道，实现对液体流向的控制。

4.保护作用：液压阀可以通过监测液压系统中的压力、温度等参数，当压力或温度超过预设值时，自动关闭阀门，保护液压系统的安全运行。

根据不同的工作原理和控制方式，液压阀可以分为多种类型。

常见的液压阀包括溢流阀、节流阀、安全阀、换向阀、电磁阀等。

总之，液压阀是液压系统中不可或缺的重要元件，通过控制液体的流量、压力和流向，实现对液压系统的控制和保护。

其在各个工业领域中的应用非常广泛，对提高设备的工作效率、降低能源消耗、确保设备的安全运行等方面起到了重要作用。

液压多路阀工作原理
液压多路阀的工作原理是通过控制液压系统中流体的流动路径来实现对液压执行元件的控制。

其基本原理如下：
1. 阀芯结构：液压多路阀通常采用阀芯来控制流体的流动。

阀芯的形状和通道的布置决定了液压阀的功能。

2. 流道控制：液压多路阀拥有多个流道，每个流道负责一个特定的功能。

通过合理的阀芯设计和通道布置，可以实现不同的操作功能，如开关、流量调节、流向控制等。

3. 阀芯移动控制：液压多路阀的阀芯移动通常通过外部的机械力或电磁力来实现。

不同的驱动方式会导致阀芯的动作形式有所不同，如手动操作、电磁控制或液压控制等。

4. 段切换：对于多段液压多路阀，阀芯的移动可以将不同的流道连接到不同的出口，实现液压系统的不同操作功能。

通过控制阀芯的运动，可以选择不同的流道，从而改变流体的流动方向或阻塞流体的流动。

5. 系统控制：液压多路阀通常需要与液压系统中的其他元件配合工作，如液压泵、液压缸等。

通过控制多路阀的工作状态，可以调节液压系统中的流体压力、流量和流动方向。

总之，液压多路阀通过阀芯的移动控制流道的开关，实现对液压系统中流体的流动路径的控制，从而实现对液压执行元件的
控制。

这种原理使得液压多路阀能够广泛应用于各种液压系统中，满足不同的操作需求。
