液压阀门工作原理及动画(格式整齐)

  • 格式：ppt
  • 大小：5.85 MB
  • 文档页数：89

下载文档原格式

  / 89

合集下载

液压阀工作原理动画 ppt课件

液压阀工作原理动画 ppt课件

2、类型：
按控制方式
直控顺序阀 外（液控）控顺序阀
按结构 直动式 先导式
3、结构与工作原理：
ppt课件
48
直动式
ppt课件
先导式
49
单 向 顺 序 阀
外 控 顺 序 阀
ppt课件
50
4、先导式顺序阀和先导式溢流阀的不同之处：
(1)溢流阀的进口压力在通流状态下基本不变。而顺序阀一 般不控制系统压力。
ppt课件
25
例：指出下列图形符号的错误，并予以改正。
ppt课件
26
第三节 压力控制阀
作用：
用来控制液压传动系统中油液的压力，以满 足执行元件所要求的力和转矩。
类型： 溢流阀、减压阀、顺序阀、压力继电器等。
共同点： 利用作用在阀芯上的液压力和弹簧力相平衡 的原理工作。
ppt课件
27
一、溢流阀
类型： 直动式、先导式
作用：
（1）在不断溢流过程中保持系统压力恒定，起稳 压和溢流作用（py=p系统，阀口常开）； （2）防止液压系统过载，起安全保护作用 （py=1.1～1.2pmax，阀口常闭）。
（一）溢流阀的基本结构及其工作原理
1、直动式溢流阀 工作原理：
直接利用液压力与弹簧力相平衡，
以控制阀芯的启闭动作，从而保
证进油口压力基本恒定。
ppt课件
16
③电磁换向阀
工作原理：
利用电磁铁的通电吸合与断电释放而直接推动阀芯 来控制液流方向的。
交流（D，36V 或 220V 或 380V）
类型：
直流（E，24V 或 100V）
干式
电磁换向阀
湿式
ppt课件
17
结构：

液压阀工作原理动画课件

液压阀工作原理动画课件

02
CATALOGUE
液压阀的种类
方向控制阀
方向控制阀的原理
方向控制阀主要通过改变液压油的流动方向来控制执行机 构的运动方向。在液压系统中，方向控制阀通常与液控换 向阀配合使用，实现执行机构的往复运动。
方向控制阀的种类
方向控制阀有多种类型，包括单向阀、液控单向阀、换向 阀等。其中，换向阀是最常见的方向控制阀，通过改变阀 芯的位置来控制液压油的流动方向。
行机构的运动速度。
流量控制阀的种类
流量控制阀有多种类型，包括节 流阀、调速阀等。其中，节流阀 是最常见的流量控制阀，通过调 节节流口的开度来控制液压油的
流量。
流量控制阀的作用
流量控制阀在液压系统中起着至 关重要的作用，它能够调节执行 机构的运动速度，使执行机构能 够在不同的工况下保持稳定的运
动速度。
液压阀的重要性
液压阀是液压系统中的核心元件，对 整个系统的性能和稳定性起着至关重 要的作用。
液压阀能够实现各种复杂的动作和运 动，满足各种工业领域的需求，如机 械、冶金、化工等。
液压阀的工作原理概述
液压阀通过控制液压油的流动来实现各种动作和运动，其工作原理主要涉及液体 的压力、流量和方向控制。
液压阀的工作原理可以通过动画、图解等方式进行演示，以帮助学习者更好地理 解液压系统的原理和工作方式。
工业领域
液压阀在工业领域中广泛应用于 各种机械设备，如机床、注塑机 、压铸机等，控制液体的流动和
压力。
汽车领域
汽车液压系统中的转向助力泵、刹 车系统等都使用了液压阀，以确保 汽车的正常运行。
航空航天领域
在航空航天领域，液压阀用于控制 飞行器的起落架、襟翼等关键部件 ，对安全性能要求极高。

液压阀工作原理动画(1)

液压阀工作原理动画(1)
2
流量控制阀简称流量阀，它通过改变节流 口通流面积或通流通道的长短来改变局部阻力 的大小，从而实现对流量的控制，进而改变执 行机构的运动速度。流量控制阀包括节流阀、 调速阀、分流集流阀等。本章除讨论普通的流 量阀之外，还要简要介绍插装阀、电液比例阀 和电液伺服阀。
3
对流量控制阀的主要性能要求是： l〕阀的压力差变化时，通过阀的流量变化小。 2〕油温变化时，流量变化小。 3〕流量调节范围大，在小流量时不易堵塞，能得到 很小的稳定流量。 4〕当阀全开时，通过阀的压力损失要小。 5〕阀的泄漏量要小。对于高压阀来说，还希望其调 节力矩要小。
16
(3)偏心式节流口 节流口由偏心的三角沟槽组成。阀芯有转角时，节流口
过流断面面积即产生变化。本结构的特点是，小流量调节容 易。但制造略显得麻烦、阀芯所受的径向力不平衡，只宜用 在低压场合。
17
(4)轴向三角槽式节流口 沿阀芯的轴向开假设干个三角槽。阀芯做轴向运动，
即可改变开口量h，从而改变过流断面面积。
此时阀口Rx称为溢 流阀口。当流量QL变化 时，流量传感器RQ上的 压力差PQ也会发生变化， 以此作为控制信号，调节 溢流阀口Rx的开口度， 使流量朝着误差减小的方 向变化，从而维持负载负 载流量QL根本恒定。据 此原理设计而成的流量阀 称为“溢流节流阀〞。
〔4〕串联与并联式比照
图7.3
7.2.1 流量的“位移法〞测量 与“压差法〞相反，本方法是在主油路中串联一个压差
图7.2(d) 周向缝隙式节流口
20
(6)轴向缝隙式节流口
本结构为薄壁节流口，壁厚约0.07~0.09mm，流量受温 度的影响小、不易堵塞、最低稳定流量约20ml/min 。阀芯 的轴向位移可改变节流口过流断面的面积。节流口易变形， 工艺复杂是本结构的缺点。

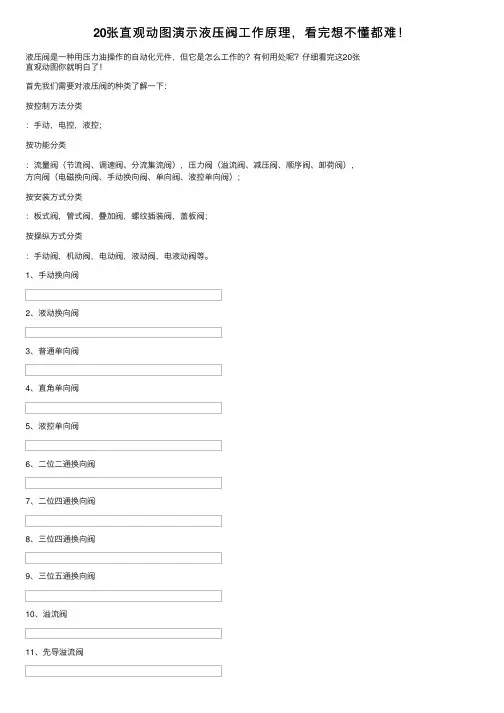

20张直观动图演示液压阀工作原理，看完想不懂都难！

20张直观动图演示液压阀工作原理，看完想不懂都难！

20张直观动图演⽰液压阀⼯作原理，看完想不懂都难！
液压阀是⼀种⽤压⼒油操作的⾃动化元件，但它是怎么⼯作的？有何⽤处呢？仔细看完这20张
直观动图你就明⽩了！
⾸先我们需要对液压阀的种类了解⼀下：
按控制⽅法分类
：⼿动，电控，液控；
按功能分类
：流量阀（节流阀、调速阀、分流集流阀），压⼒阀（溢流阀、减压阀、顺序阀、卸荷阀），
⽅向阀（电磁换向阀、⼿动换向阀、单向阀、液控单向阀）；
按安装⽅式分类
：板式阀，管式阀，叠加阀，螺纹插装阀，盖板阀；
按操纵⽅式分类
：⼿动阀，机动阀，电动阀，液动阀，电液动阀等。

1、⼿动换向阀
2、液动换向阀
3、普通单向阀
4、直⾓单向阀
5、液控单向阀
6、⼆位⼆通换向阀
7、⼆位四通换向阀
8、三位四通换向阀
9、三位五通换向阀
10、溢流阀
11、先导溢流阀
12、低压溢流阀
13、直动溢流阀
14、减压阀
15、顺序阀
16、节流阀
17、节流阀出⼝节流回路
18、调速阀
19、插装阀
20、机械⼿伸缩伺服机构。

最新液压阀工作原理及动画PPT课件

最新液压阀工作原理及动画PPT课件
危险增加。 3.哺乳因素（4月龄感染率是3.8%,24月龄时为17·9%)
HIV感染孕妇母婴阻断的干预措施
1.提供孕前及孕期的 检测咨询 HIV感染妇女,建议暂缓结婚 HIV阳性的孕妇自愿终止妊娠（主要阻断方式） 对要求继续妊娠的孕妇提供免费的抗病毒治疗 和孕期保健咨询（药物治疗+产科干预+人工喂 养）
2.齐多夫定（AZT）方案:至出生后4～6周 体重≥2500g，服AZT 15mg（即混悬液1.5ml），BID ＜2500≥2000g， 服AZT 10mg（即混悬液1.0ml），BID ＜2000g，服AZT 2mg/kg（即混悬液0.2ml/kg），BID
孕期没有接受HIV检测，临产时才发
孕妇筛查梅毒的重要意义
梅毒定义：由苍白密螺旋体引起的慢性全身性性传播 疾病。可通过胎盘传给下代。乙类传染病。
发病率高： 约90%为潜伏梅毒，易忽视，有传染，只 能通过筛查发现。
危害大： 早期梅毒100%感染胎儿 妊娠各期都可感染胎儿
治疗有效：早期梅毒治愈率达95%以上
生物学特性
病原体：苍白螺旋体，抵抗力低：人体外存活力仅12小时，耐低温，不耐干燥，对肥皂水和常用消毒剂 敏感。
青霉素过敏者：可用红霉素治疗（禁用四环素、多西环 素），红霉素500mg，每日4次，口服，连服15天。
为梅毒感染孕产妇所生儿童提供干 预措施
1.新生儿预防性治疗 对孕期未接受规范性治疗（包括孕期未接受全程、足 量的青霉素治疗，接受非青霉素方案治疗或在分娩前 1个月内才进行抗梅毒治疗）的孕产妇所生儿童进行 预防性治疗；
2.选择母乳喂养者：任选一种。
产妇：服用AZT+3TC+LPV/r或AZT+3TC+EFV（用法及剂量同上）， 至停止母乳喂养后1周。

液压阀工作原理+动画

液压阀工作原理+动画
类型： 溢流阀、减压阀、顺序阀、压力继电器等。
共同点： 利用作用在阀芯上的液压力和弹簧力相平衡 的原理工作。
压力控制阀
①限制液压系统的最高压力，如安全阀 ②稳定液压系统中某处的压力，如溢流阀、减压 阀 ③利用液压力作为信号控制其动作，如顺序阀、 压力继电器
一、溢流阀
类型： 直动式、先导式
作用： （1）在不断溢流过程中保持系统压力恒定，起稳 压和溢流作用； （2）防止液压系统过载，起安全保护作用。
q=KAΔpm ①同一节流阀，若阀前后压力差相同，则有 节流开口越小，流量也越小。 ②同一节流阀，在节流开口一定时，若阀前 后压力差越小，流量越小。
节流阀在实际使用中，一方面由于执行机 构的工作负载经常变化，导致节流阀的压力 差经常变化，另一方面，由于温度变化，会 导致油的粘度变化，通过节流阀的流量也经 常变化，使工作元件运动不平稳。故其只适 用于工作负载变化不大和速度稳定性要求不 高的场合。

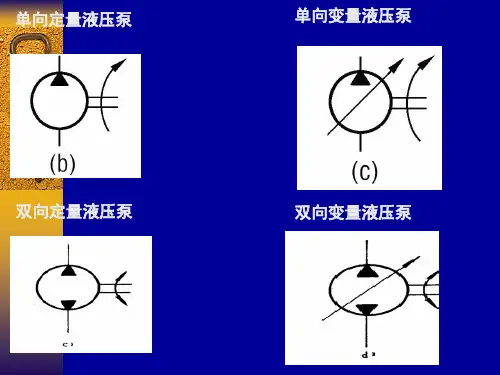

单向定量液压泵
单向变量液压泵
双向定量液压泵
双向变量液压泵
单向定量马达
摆动马达
双向定量马达
单向变量马达
双作 用双 活塞 杆缸
双作 用单 活塞 杆缸
普通单向液压阀，P流通到P2 液控单向阀，P1流通到P2
直动式溢流阀 先导式溢流阀
直动式减压阀 先导式减压阀
直动式顺序阀 先导式顺序阀
按操纵方式分类： 手动、机动、电动、弹簧控制、液动、液压先导控 制、电液动等。
按操纵方式分类： 手动、机动、电动、弹簧控制、液动、液压先导控 制、电液动等。
。
3、
换
向
阀
A
P
主
体
结
构
与
B
工
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

优质材料
23
优质材料
24
两位三通电优质材料
26
优质材料
27
优质材料
28
5.2 压力控制阀
压力控制阀：控制油液压力高低或利用压力变化
实现某种动作的阀。常见的压力控制阀按功用分为溢 流阀、减压阀、顺序阀、压力继电器等 共同特点：利用作用于阀芯上的液体压力和弹簧力相 平衡的原理进行工作
按阀的安装方式分：管式（亦称螺纹式）换向阀、板式换向阀和 法兰式换向阀等
按阀的结构形式分：滑阀式换向阀、转阀式换向阀和锥阀式换向
阀等
优质材料
9
优质材料
10
优质材料
11
优质材料
12
优质材料
13
优质材料
14
换向阀的图形符号
方格数即“位”数，三格即三位 箭头表示两油路连通，但不表示流向。“⊥”表示油
优质材料
54
优质材料
55
优质材料
56
优质材料
57
优质材料
58
优质材料
59
优质材料
60
优质材料
61
优质材料
62
优质材料
63
优质材料
64
优质材料
65
优质材料
66
优质材料
67
优质材料
68
优质材料
69
优质材料
70
优质材料
71
优质材料
72
优质材料
73
p3
f
节流阀
e
v F
a
p1
p
b
c
定差减压阀 （b）详细图形符号
p2 x
d
p1
p1
p3
（c ）简化图形符号
（a ）结构原理图
图8.8 调速阀工作原理和符号
优质材料
74
优质材料
75
优质材料
76
优质材料
77
优质材料
78
优质材料
79
优质材料
80
优质材料
81
优质材料
82
优质材料
83
优质材料
84
优质材料
85
优质材料
失的原理使出口油液的压力低于进口压力，并能自动 调节缝隙大小，从而保持出口压力恒定
作用：
用来减低液压系统中某一回路的油液压力，从而用一 个油源就能同时提供两个或几个不同压力的输出； 也有用在回路中串接一减压阀来保证回路压力稳定
优质材料
46
优质材料
47
优质材料
48
优质材料
49
优质材料
50
优质材料
51
优质材料
52
优质材料
53
三、顺序阀
顺序阀是用来控制液压系统中各执行元件动作 的先后顺序
依控制压力的不同，顺序阀可分为：
内控式：用阀的进口压力控制阀芯的启闭
外控式（液控顺序阀）：用外来的控制压力
油控制阀芯的启闭
直动式：用于低压系统[0.2~2.5Mpa]
先导式：用于中高压系统[0.3~6.3Mpa]
额定压力2.5Mpa 调压范围：0.3~2.5Mpa
优质材料
31
优质材料
32
优质材料
33
优质材料
34
（Y型）先导式溢流阀
由先导阀和主阀两部分组成. 主阀：控制主油路溢流的开口 先导阀：控制主阀的开启压力
调节螺母1可调节调压弹簧2的压 紧力，从而调定了液压系统的压力
远程遥控口C： 接远程调压阀：远程调压 接油箱：卸荷
工作原理:利用阀芯和阀体的相对运动,使油路接通、关断或
变换油流的方向，从而实现液压执行元件及其驱动机构的启动、 停止或变换运动方向
分类:
按操作方式分：手动换向阀、机动换向阀（亦称行程阀）、电磁 换向阀、液动换向阀和电液换向阀等
按阀芯工作时在阀体中所处的位置和换向阀所控制的通路数不同 分：二位二通换向阀、二位三通换向阀、二位四通换向阀、三位 四通换向阀等
额定压力6.3Mpa
调压范围：0.5~6.3Mpa
优质材料
35
优质材料
36
优质材料
37
优质材料
38
优质材料
39
优质材料
40
优质材料
41
优质材料
42
优质材料
43
优质材料
44
优质材料
45
二、减压阀
减压阀：使出口压力（二次压力）低于进口压力
（一次压力）的一种压力控制阀
工作原理：利用进口压力油流经缝隙时产生压力损
溢流阀
减压阀 顺序阀
优质材料
29
优质材料
30
直动型溢流阀
依靠系统中的压力油直接 作用在阀芯上与弹簧力相 平衡，以控制阀芯的启闭动作 阻尼孔a的作用:
减小油压的脉动，提高阀工作的平稳性
弹簧的压紧力可通过调整螺帽1调整 溢流阀进口处的压力基本保持为定值 用于低压小流量：
86
方向控制回路
锁紧回路：
使液压缸能在任意位置 上停留，且停留后不会 在外力作用下移动位置 的回路
双向液压锁（H、Y型） 滑阀机能（M、O型）
优质材料
87
方向控制回路
换向回路
双向变量泵
优质材料
88
优质材料
89
路不通。在一个方格内，箭头或“⊥”符号与方格的 交点数为油路的通路数，即“通”数 每个换向阀都有一个常态位（即阀芯在未受到外力作 用时的位置）。在液压系统图中，换向阀的符号与油 路的连接一般应画在常态位上
换向阀 = 操纵方式 + 位和通路
优质材料
15
优质材料
16
优质材料
17
优质材料
18
优质材料
19
优质材料
20
优质材料
21
三位换向阀的中位机能
中位机能： 三位阀常态位(即中位)各油口的连通方式。
不同的中位机能是通过改变阀芯的形式和尺寸得到的
系统保压 系统卸荷 换向平稳性与精度 启动平稳性 液压缸“浮动”和在任意位置上的停止
三位换向阀的非中位机能：
OP型
MP型
优质材料
22
按操纵方式分：

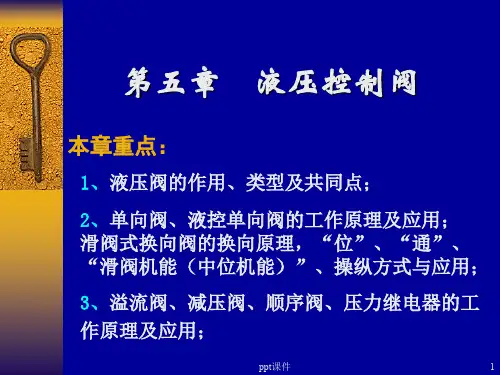

第5章 液压阀
5.1 方向控制阀 5.2 压力控制阀 5.3 流量控制阀
优质材料
1
5.1 方向控制阀
方向控制阀: 控制液压系统中油液流动的
方向或液流的通与断
单向阀 换向阀
优质材料
2
优质材料
3
优质材料
4
优质材料
5
优质材料
6
优质材料
7
单向阀
双向液压锁
优质材料
8
二、换向阀
